Как включить автозапуск старлайн а61

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск старлайн а61?».

Охранный комплекс А61 обладает функциями, позволяющими обеспечивать качественную защиту машины. Однако опция автозапуска в Старлайн А61 изначально отсутствует. При необходимости ее можно добавить, дополнительно установив специальный модуль от Starline.

Инструкция по эксплуатации

Назначение кнопок брелка

Диагностика и поиск неисправностей

Скачать инструкцию по установке сигнализации Старлайн А61 в формате PDF

Комментарии и Отзывы

Характеристика сигнализации

Основные характеристики, которыми обладает современная охранная автомобильная сигнализация Starline A61 Dialog:

опция турботаймера, реализована специально для машин, оборудованных дизельными и турбированными двигателями;
возможность контроля в онлайн режиме связи между управляющим модулем и пейджером;
регулируемые контроллеры чувствительности наклона;

допускается дополнительная установка блока GSM, с помощью которого реализовывается возможность получения координат местоположения авто.

Комплект поставки охранного комплекса:

Иван Назаров рассказал об особенностях комплекса Старлайн А61, а также показал, как можно заглушить систему.

Достоинства, характерные для этой модели Старлайн:

Отсутствие опции дистанционного пуска мотора.
Быстро садится аккумулятор в брелке. Потребителям приходится часто менять батарейки. Возможно, скорость разряда аккумулятора обусловлена выполнением настроек. В режиме программирования пейджер садится быстрее.

Об уязвимостях охранного комплекса Старлайн А61 рассказал Nikifor Nikos.

Как установить?

Чтобы использовать автозапуск Старлайн А61, необходимо дополнительно купить и установить модуль Старлайн М31. Этот блок позволит не только реализовать дополнительные функции, но и получить координаты о месте размещения машины.

Установка девайса и его врезание в проводку охранного комплекса производится с помощью схемы, которая идет в комплекте.

Монтаж комплекса состоит из следующих этапов:

Отключите напряжение в электросети машины. Вытащите ключ из замка зажигания и откройте капот. С помощью гаечного ключа ослабьте зажим на фиксаторе клеммы и отсоедините его. Речь идет об отрицательном выводе.

Выберите место, куда вы сможете поставить центральный процессор. Оно должно быть максимально скрытным, чтобы к нему не получили доступ злоумышленники. Рекомендуется разместит блок за приборной панелью, туда в случае взлома авто попасть проблематичнее всего. Нельзя устанавливать блок под контрольным щитком или креслом водителя.
После выбора места демонтируйте облицовку вокруг рулевой колонки. Для снятия воспользуетесь отвертками и гаечными ключами. Демонтаж должен производиться аккуратно, чтобы не повредить пластик. Приборная панель на большинстве автомобилей фиксируется посредством саморезов, их надо выкрутить. После этого от щитка отсоединяются провода с разъемами.

Произведите установку сервисной кнопки, монтаж должен быть выполнен в скрытном месте. Для маскировки клавиши ее можно спрятать в один из жгутов штатной проводки. Но учтите, что кнопка должна быть расположена так, чтобы водитель мог получить к ней доступ со своего места.
Под капотом машины выполните монтаж сирены. Ее надо установить подальше от блока цилиндров, поскольку агрегат работает на повышенных температурах. Их воздействие на сирену уничтожит устройство. Желательно разместить девайс подальше от посторонних глаз.

Поставьте на внутреннюю поверхность лобового стекла приемопередатчик. Рядом с устройством не должно быть металлических изделий или электронных приборов. Это важно, поскольку их наличие приведет к появлению помех при передаче сигналов. Может снизиться радиус действия охранного комплекса.
Выполните установку контроллеров удара и наклона. Установка датчиков осуществляется в салоне машины, под днищем их ставить нежелательно. Воздействие влаги и грязи приведет к их поломке. Можно зафиксировать устройства на внутренней перегородке, которая отделяет салон авто от моторного отсека.

Установите концевой переключатель. В комплекте идет только одна кнопка, других нет. Она устанавливается на капот. Приобретите дополнительные концевики и выполните их монтаж на двери. Для установки придется снимать дверную обшивку. Если в машине не предусмотрены места для монтажа датчиков, их придется высверлить с помощью дрели и фрезы. Если авто на гарантии, то перед выполнением этой части работ проконсультируйтесь с дилером.

На завершающем этапе установки производится подключение комплекса по схеме.

Инструкция по эксплуатации

Перед выполнением настроечных работ следует изучить инструкцию по эксплуатации сигнализации.

Чтобы вы могли включать и отключать основные функции на установленной сигнализации, в первую очередь после монтажа следует привязать пейджер:

Учтите, что при настройке сигнализации Старлайн А61 интервал между привязкой каждого пейджера должен быть не более пяти секунд.

Инструкция по привязке пейджера подробно описана каналом Ali-Shops.

Назначение клавиш на пейджерах:

Кнопка под первым номером позволяет включить защитный режим охранного комплекса с подтверждением от сирены либо без него. В первом случае автовладелец должен кликнуть по клавише один раз, а во втором случае нажатие должно быть последовательным. Этот элемент пейджера может применяться для активизации либо отключения контроллера чувствительности по уровням, для этого выполняется двойной клик. Если зажигание в машине включено, то кнопка будет использоваться для закрытия дверных замков.

Кнопка под вторым номером используется для деактивации защитного режима комплекса с подтверждением от сирены либо без нее. В первом случае надо выполнить одинарный клик, а во втором — последовательный. При двойном клике можно включить или отключить уровни работы дополнительного контроллера движения. При одинарном нажатии можно открыть дверные замки при запущенном зажигании или заведенном моторе. Если водитель кликнет два раза кратковременно по кнопке, это приведет к отключению режима Анти-хайджек, то есть антиограбления. Одинарный клик при включенных тревожных сигналах позволит произвести их отключение.

Кнопка под третьим номером позволяет проконтролировать работу охранного комплекса. При одинарном клике на клавишу можно перейти в меню диагностики температуры в салоне. Двойной клик позволит произвести активацию опции поиска. При последовательном нажатии на элемент произойдет включение дополнительного третьего канала для программирования. Эта клавиша позволяет произвести настройку опции антиограбления, активации блокировки мотора, турботаймера, защитного режима, иммобилайзера и других полезных функций. Выбор опции осуществляется длительным зажатием кнопки. Также клавиша используется для выставления времени, настроек будильника и таймера.

Одновременный клик по первой и второй клавише приведет к активации режимов паники либо антиограбления. Причем нажатие должно быть длительным. Первая функция активируется при отключенном зажигании, а вторая — при включенном.
Кратковременное нажатие по первой и третьей клавише приведет к активизации блокировки кнопок пейджера. Для отключения этой функции надо зажать вторую и третью кнопки.
Последовательный клик по первой, а затем третьей клавише пейджера приведет к включению режима охраны при заведенном силовом агрегате. А вот последовательное нажатие третьей, а затем первой кнопки позволит зайти в режим настройки дополнительного первого канала.

О функциональности пейджера управления комплексом Старлайн А61 рассказал Michael MNS.

Какие команды могут использоваться для управления функцией удаленного пуска ДВС:

20 — отправка этого кода на номер СИМ-карты, установленной в модуле Старлайн, приведет к остановке силового агрегата;
21 — эта команда используется для удаленного пуска мотора машины;
26 — с помощью этой команды автовладелец может произвести удаленный пуск силового агрегата и прекратить соединение с комплексом.

Диагностика и поиск неисправностей

Неполадки, с которыми предстоит столкнуться потребителю:

Скачать инструкцию по установке сигнализации Старлайн А61 в формате PDF

Руководство на русском языке

Инструкция для Starline A61

Пользователь Lex Antipin рассказал о возможностях и показал реализацию опции поддержки зажигания при работе комплекса Старлайн А61.

Сигнализация Starline предоставляет своему пользователю массу полезных функций, включая автозапуск, позволяющий использовать современную опцию для дистанционного, автоматического запуска автомобильного двигателя в нужное время или при определенной температуре двигателя.

О функции автозапуска детально

Пользователи сигнализации Старлайн часто задают вопрос: как включить автозапуск? В первую очередь следует убедиться, предусмотрена ли такая функция в интересующей Вас модели.

Сигнализация starline a61 автозапуск не предусматривает, однако позволяет установить дополнительный модуль автозапуска.

Преимущества дополнительного модуля автозапуска

Модуль обеспечивает сигнализации старлайн а61 простое и понятное добавление функции автоматического запуска сигнализации. По окончании установки модуля пользователь получает возможность запускать мотор на расстоянии, программировать параметры автозапуска, руководствуясь временем или температурой. Модуль можно устанавливать на автомобилях с различными типами двигателей, вне зависимости от типа КПП.

Автоматическое включение режима охраны

Данный режим дает возможность производить включение охраны автомобиля сразу после выключения зажигания, по истечении 10 секунд после закрытия дверей. Время автоматического включения режима охраны программируется индивидуально.

Если стояночный тормоз не будет включен или будет неисправен какой-либо кнопочный выключатель дверей, автоматическое включение режим охраны не произойдет!

Сигнализация StarLine А61 Dialog относится к современному семейству противоугонных систем, отличающимся широким спектром защитных возможностей, особенно благодаря новой системе шифрования сигнала Диалог. В то же время, автозапуск Старлайн А61 возможен лишь с помощью стороннего модуля, который приобретается отдельно.

Центральный блок сигналки оснащён довольно мощным процессором. При этом система разработана так, чтобы подходить для максимального количества моделей автомобилей. Она одинаково хорошо встанет и на новенький VW, и на Ниву 4х4.

Можно ли на сигнализацию StarLine А61 установить автозапуск

Если в большинстве новых сигнализаций от Старлайн (в частности А91) есть возможность автоматического запуска мотора, то в А61 её нет. Для реализации данной опции необходимо подключение дополнительного модуля М31, который помогает обзавестись и другими дополнительными возможностями.

Модуль автозапуска StarLine А61

Для противоугонного комплекса StarLine А61, модуль М31 — единственная возможность обзавестись опцией автозапуска силовой установки. Но это не единственное преимущество данного устройства. Вместе с желаемой функцией настройки удалённого запуска, автовладелец также получает возможность:

отключать дистанционными командами щётки стеклоочистки;
включать и выключать дистанционно обогрев кресел или стёкол в салоне;
имитировать функционировать интеллектуального замка зажигания;
программировать все необходимые параметры автозавода двигателя;
имитировать второй сигнал стартера в случае неудачного старта мотора при первом запуске.

Одно из главных достоинств модуля — его универсальность. Он может быть без проблем установлен на любую модель авто, к какому бы типу она не относилась.

Как установить автозапуск на сигнализации Старлайн А61

Прежде чем приступать к установке необходимо убедиться, что выбранное место не находится вблизи от магнитолы или рации. В противном случае радиопомехи помешают корректной передаче сигнала с брелка и придётся сделать переустановку.

В целом же, инструкция по монтажу М31 достаточно проста и допускает самостоятельную установку устройства. Чтобы поставить модуль, необходимо выполнить следующие действия:

Первым делом, вставить внутрь модуля сим-карту, используемую для связи системы с мобильным телефоном автовладельца. Карту ставят в специальное отверстие, скрытое крышкой. Выполнять это действие необходимо при выключенном питании. Использовать можно сим-карты любых операторов, хотя в некоторых случаях они идут в комплекте с устройством при его покупке. Но потребитель не обязан пользоваться тем симками, которые поставляются производителем.
На следующем этапе, устанавливается сам модуль. Для него выбирают достаточно скрытное место в салоне, но такое, к которому есть свободный доступ у водителя. Чаще всего, это площадка за приборной панелью или контрольным щитком. М31 ставят так, чтобы разъём смотрел вниз — это защитит прибор от попадания влаги. Фиксирует на месте с помощью пластиковых хомутов или поставляемой в комплекте наклейки. В некоторых случаях возможно применение саморезов. Надёжность крепления играет большую роль, поскольку вибрации машины во время езды могут привести к некорректной работе модуля или даже его повреждению.
В конце, подключают модуль. Для этого, его соединяют с основным блоком управления противоугонного комплекса, используя предусмотренную производителем колодку с тремя контактами на ней. Нужный разъём окрашен в синий цвет. Для подключения нужно использовать тот кабель, который находится в комплекте поставки.

Стоит отметить, что данная инструкция рассчитана на подключение к Старлайн А61. В том случае, если на автомобиль установлена другая модель, то вместо упомянутой колодки для соединения центрального блока с М31 используют разъём состояния.

Схема подключения сигнализации Старлайн А61 с автозапуском

Подключая устройство, необходимо учитывать, что использование в авто иммобилайзера с бесконтактными метками, потребует помощи специалистов.

Настройка автозапуска

Настройка и включение автоматического запуска двигателя через модуль М31 на сигналке StarLine А61 происходит посредством мобильного телефона. Если нужно завести дистанционно мотор с помощью звонка:

звонят на номер сим-карты, которая вставлена в модуль;
набирают на телефоне установленный производителем или выбранный самостоятельно пароль и ждут приветствия системы;
набирают команду 21 или 26 — в первом случае после завода мотора необходимо прекратить звонок вручную, а во втором случае разрыв соединения происходит автоматически.

С помощью модуля М31 возможен автозавод двигателя в заранее назначенное время — по будильнику. Для этого используется простая команда 0067+3#ttmmd1-d7, где:

ttmm — время, когда функция должна включиться в часах и минутах;
d1-d7 — дни недели от понедельника (1) до воскресенья (7).

Чтобы отключить будильник, вводят или посылают в сообщении команду 0067+3#0000.

Автосигналка Starline A61 может похвастать наличием температурного датчика. Поэтому, допускается автовключение мотора по его данным. Чтобы силовой агрегат начал прогреваться, надо набрать или отослать на номер модуля команду 0067+2#t, где:

t — показатель температуры, при которой произойдёт активация и который может колебаться в пределах от -1 до -30 градусов по Цельсию.

Отключение опции производится простой командой 0067+2#0.

Автозапуск двигателя может осуществляться с определённой периодичностью в течение суток. Такая функция носит название запуска по таймеру. Для её активации применяют телефонную команду 0067+1#н, где:

н — период, в течение которого будет заводиться мотор и который равен от 1 до 24 часов.

Деактивируют опцию, набрав и отослав команду 0067+1#0.

Инструкция по эксплуатации сигнализации StarLine А61 с автозапуском

Чтобы правильно установить и настроить модуль автоматического запуска для Старлайн А61 М31 можно воспользоваться подробной инструкцией от производителя. Она доступна и в формате pdf для скачивания или просмотра.

Старлайн а90 инструкция по эксплуатации автозапуск – АвтоТоп

Сигнализация Старлайн Е90 является одной из самых популярных на российском рынке. При относительно невысокой стоимости она совмещает в себе функции передовых моделей, поддерживает автоматический запуск двигателя, а также демонстрирует отличную устойчивость к взлому. Выбирая эту систему для своей машины, необходимо полностью разбираться в ее функциях и технических характеристиках.

Технические характеристики

В отличие от старых версий, Starline E90 обладает функцией автозапуска силового агрегата. Для выбора пользовательских настроек и управления «сигналкой», применяется брелок с обратной связью и информативным дисплеем.

Что касается технических характеристик модели Старлайн E90, то они выглядят таким образом:

В качестве рабочей частоты, на базе которой осуществляется передача и прием радиосигнала, используется диапазон 433-433,79 МГц.
С целью обеспечения высокой безопасности и защиты от взлома задействованы 128 каналов.
Радиус работы брелока с возможностью передачи сигнала достигает 8 000 м. Прием сигнала возможен с дистанции до 2 км.
Запасной пейджер работает в радиусе 15 м.
Модель оборудована сверхчувствительным датчиком, который функционирует по трехосевой интегральной технологии.
Оптимальный температурный диапазон, при котором может работать автосигнализация, варьируется в пределах -50…+85°C.
В качестве элемента питания используется напряжение 9-18 В.
Брелок оснащается батарейками класса ААА.

Точное значение радиуса действия E90 определяется массой факторов, в их числе текущая погода и помехи.

Комплектация

Сигнализация Starline E90 продается в такой комплектации:

Пошаговая инструкция по установке и дальнейшей эксплуатации системы. Она позволяет реализовать монтаж охранных устройств и настроить их своими руками.
Памятка пользователя и документ, подтверждающий гарантийное обслуживание.
Главный пейджер с экраном и функциями оповещения.
Центральный микропроцессор.
Элементы питания для основного брелока.
Реле с колодкой.
Запасной брелок.
Силовой модуль.
Антенна с трансивером.
Провод на 18 контактов.
Диодный индикатор.
Температурный контроллер и др.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

Дистанционное включение обогрева перед запуском двигателя.
Поддержка авторегулировки положения сиденья водителя.
Автоматический возврат рулевой колонки.
Автозапуск фар при движении машины.

Преимущества и недостатки

К основным плюсам автомобильной сигнализации Старлайн следует отнести:

Поддержку большого количества полезных функций, обеспечивающих максимальную безопасность и комфорт управления машиной. В их числе: обратная связь, программирование автозапуска и др.
Возможность удаленного запуска двигателя.
Применение GSM-каналов связи для отправки важных сведений о состоянии и координатах автомобиля с любой точки мира.
Наличие CAN-интерфейса. За счет наличия этого элемента процесс подключения «сигналки» сильно упрощается. У пользователя не возникнет необходимости привязываться к штатной электрической сети.
Низкое потребление электроэнергии. При обширном наборе функций система расходует небольшое количество электроэнергии и не боится износа. Продолжительность автономной работы достигает 60 дней.
Наличие подробного руководства по эксплуатации. Изучив его, пользователь может самостоятельно поменять настройки «сигналки» или перепрограммировать ее под себя.

Что касается недостатков, то их немного. В первую очередь это отсутствие стабильности работы автозапуска при наличии штатного иммобилайзера. Для устранения проблем достаточно использовать модуль обхода блокировки. Еще пользователи указывают на плохое качество приема сигнала, хотя производителем заявляется другая информация.

Как самостоятельно установить

Собираясь подключить сигнализацию Starline E90, инструкцию по установке нужно изучить в первую очередь. Перед этим следует выключить аккумуляторную батарею — если не сделать это, важные элементы системы и АКБ могут выйти из строя.

Схема подключения

С целью упрощения процедуры монтажа «сигналки», пользователями используется подробная схема подключения. Ее можно найти в инструкции или на официальном сайте Старлайн.

Алгоритм работ

Чтобы установить сигнализационную систему, необходимо тщательно изучить алгоритм работ, пошагово переходя от одного этапа к следующему:

Первым делом следует выполнить монтаж микропроцессорного блока. Его размещают либо в салоне, либо багажнике, предварительно выбрав скрытое и изолированное от посторонних глаз место. Выбирая первый вариант монтажа, следует снять декоративную облицовку в салоне или установить модуль под приборной панелью. Убедитесь, что деталь надежно закреплена и не будет двигаться при езде.
В моторном отсеке следует установить сирену. Специалисты запрещают выполнять монтаж вблизи блока цилиндров, т.к. под воздействием высокой температуры прибор деформируется. Вместо этого нужно отдавать предпочтение изолированному от влаги месту. Для фиксации сирены используются кронштейны или другие крепежные элементы. После завершения монтажных работ остается убедиться, что к устройству невозможно будет добраться из-под днища транспортного средства.
На следующем этапе водителю необходимо закрепить температурный датчик и патрубок охладительной системы. Это позволит точно следить за состоянием температуры двигателя. Нельзя устанавливать деталь возле выпускного коллектора. При проведении монтажных работ не разрешается сдавливать корпус датчика с помощью болтов.
На лобовом стекле нужно закрепить модуль антенны с трансивером и светодиодом. Важно не размещать его возле металлических деталей или электронных узлов. Светодиод должен размещаться в видимом месте, чтобы водитель смог определить тревожный сигнал с большого расстояния.
При наличии GSM-модуля придется самостоятельно установить его, используя скрытое место. Деталь соединяют с 3-контактной колодкой блока управления с помощью специального кабеля.
В салоне фиксируют аварийную кнопку.
На последнем этапе следует проложить кабели и соединить их с микропроцессорным модулем.

Типичные ошибки установки

В процессе монтажа сигнализации Старлайн E90/E90s водители часто допускают такие ошибки:

Устанавливают температурный датчик на цилиндровую головку. Единственным допустимым способом размещения является установка на магистраль охладительной системы. Любые другие варианты не разрешены.
Монтируют элементы проводки возле катушки зажигания и кабелей под высоким напряжением. Подобные действия приводят к образованию помех и сбоям в работе системы.
Размещают антенну с трансивером возле электронных приборов или металлических конструкций.

Инструкция по эксплуатации

Чтобы научиться запускать систему с брелока автоматической «сигналки» Starline E90, инструкцию по эксплуатации стоит тщательно изучить. Перед включением системы следует установить элементы питания в специальный отсек с крышкой. Дальше стоит разобраться с базовыми командами, индикациями и особенностями программирования.

Базовые команды

Руководство по использованию подробно описывает назначение клавиш и базовые команды, которые они выполняют. Чтобы открыть меню базовых настроек, на коммуникаторе нажимается кнопка 4 и удерживается в течение нескольких секунд. Брелок должен издать 2 продолжительных и 2 коротких сигнала, а на мониторе появится меню выбора настроек. Назначение кнопок выглядит следующим образом:

F1 — выбор настроек даты и времени.
F2 — включение будильника.
F3 — выбор настроек таймера.
F4 — изменение показателей громкости и выбор мелодии для брелока.

Индикация активных режимов

На монохромном дисплее пейджера находится множество индикаций, которые имеют разные значения. В их числе:

Индикация функции автозапуска двигателя по таймеру обратного отсчета.
Периодический старт.
Запуск по показателям температуры.
Поддержка сервисного режима.
Поддержка турботаймера.
Активация блокировки.
Проверка температурных значений.
Проверка заряда элементов питания.
Отображение функции антиограбления.
Индикация открытия/закрытия дверей.
Отображение текущего времени и др.

Программирование курсорным способом

Чтобы открыть меню курсорного программирования, следует нажать на кнопки 2 и 3, удерживая их до появления сигнала. После этого курсором выбирается первый индикатор.

Программирование пин-кода

Чтобы выполнить программирование пин-кода, следует руководствоваться таблицей, в которой указаны все официальные сведения. В модели E90 допускается использование цифр 1-6 в пароле. Пароль может быть 3-значным и содержать до 256 комбинаций.

Как включить звук на брелке сигнализации

Чтобы включить звук, достаточно нажать первую кнопку на ребре пейджера.

Как включить автозапуск

Чтобы активировать дистанционный запуск, позволяющий удаленно завести машину с включенной сигналки, используя брелок, следует выполнить настройку автозапуска и нажать кнопки 1, пока не прозвучит звуковое оповещение. Дальше следует выбрать способ включения двигателя внутреннего сгорания:

Запуск по температуре движка или данным температурного датчика в салоне.
По таймеру обратного отсчета, который настраивается действиями пользователя.

Процесс настройки сигнализации Старлайн только изначально может показаться сложным. Если разобраться в базовых функциях и инструкции по эксплуатации системы, какие-либо проблемы с управлением исчезнут.

Сигнализации Starline являются одними из самых популярных на рынке автомобильных охранных систем. В данной статье речь пойдет о сигнализациях Starline серии А с обратной связью, которые занимают ведущие позиции среди отечественных автолюбителей.

Сигнализации Starline модельного ряда A90-A96. Технические характеристики и особенности

Серия А состоит из 6-ти моделей, каждая из которых является усовершенствованным вариантом предыдущей версии. Все они имеют обратную связь, жидкокристаллический дисплей на брелоке и современную систему защиты от электронного сканирования.
Начиная с сигнализации старлайн а93, в комплекте присутствует CAN-модуль – специальное устройство, взаимодействующее с электронной системой автомобиля.

Основные технические характеристики, характерные для всех моделей серии А 90, это:

Качественная двухсторонняя связь
Два пульта управления с интеллектуальной защитой от взлома
Возможность установки дополнительного оборудования (замок багажника, капота, опускание стекол, складывание зеркал и др.)
Датчик удара и наклона, который регистрирует поднятие автомобиля с помощью домкрата или эвакуатора
Турботаймер для турбированных двигателей
Контроль устойчивости сигнала
Силовые ключи, которые препятствуют возгоранию проводки в случае короткого замыкания
Автозапуск двигателя
Возможность подключения GSM и GPS модуля

Кроме этого, разработчики серии А позаботились о том, чтоб сигнализация охраняла транспортные средства в любых природно-климатических зонах. Температурный диапазон, при котором сигнализации Starline работают бесперебойно, составляет от -50 до +85°C.

О наличии тех или иных функций в конкретной модели можно узнать из следующей таблицы:

Модель Функции	starline a90	starline a91	starline a91 dialog	starline a92	starline a93	starline a93 eco	starline a94	starline a95	starline a96
Стоимость	Снято с производства	Снято с производства	Снято с производства	Снято с производства	180 дол.	160

Снято с производства340 дол. (2CAN+2LIN)от 300 до 380 дол.CAN-модульУправление с телефонаДистанционный запуск двигателяБлокировка двигателя цифровым релеGPS модульавтоматический контроль канала связи

CAN-модуль. Применяется в новых автомобилях, оборудованных CAN –шиной. Он обеспечивает согласованность действий блока управления автомобилем и сигнализации, а также упрощает подключение системы. Применение этого модуля практически сводит на нет программные сбои и ошибки системы.

Управление с телефона. Осуществляется с помощью встроенного GSM модуля. Это очень удобная функция, позволяющая осуществлять автозапуск непосредственно с мобильного телефона, а также производить мониторинг состояния автомобиля дистанционно

Контроль канала связи. В сигнализациях А 90-92 проверку наличия связи необходимо осуществлять при помощи нажатия кнопки брелока. Начиная с модели А-93, проверка уровня сигнала производится автоматически через 5-7 минут. Такая проверка исключает взлом сигнализации при помощи так называемых «глушителей эфира», которые искусственно создают помехи.

Дистанционный запуск двигателя. Позволяет включить его с помощью кнопок пульта или мобильного телефона. Прогрев может осуществляться в определенное время, заранее установленное водителем, и длиться заданное количество минут.

Реле блокировки. Обеспечивает дополнительную защиту от угона при помощи блокировки двигателя. Оно устанавливается в любом месте в автомобиле, и обнаружить его злоумышленникам непросто. В сигнализации А96 реле поставляется в комплекте, а для модели А93 его необходимо подключать отдельно.

GPS модуль. Эта функция предоставляет возможность отследить точное местонахождение автомобиля при помощи бесплатного сайта в сети интернет.

В сигнализациях старлайн а93 модели и выше, функция GPS может быть встроенной или являться дополнительной опцией. Если передатчик есть в комплекте, к названию сигнализации прибавляется обозначение «GPS».

Основные неисправности сигнализаций серии А90. Способы их устранения

Охранные системы от российского производителя Starline известны своим хорошим качеством при разумной и вполне доступной стоимости. Однако они имеют и свои проблемы, о которых водителю лучше быть информированным перед установкой системы на свое транспортное средство.

Наиболее часто встречающиеся поломки сигнализации Starline серии А90 это:

1. Некорректная работа открывания/закрывания дверей
Возможные причины неполадок:

Отсутствие связи с брелоком
Неисправности центрального замка

Способы решения проблемы: Чаще всего двери не закрываются из-за поломанного центрального замка или обрыва подходящей к нему проводки. Проверить это можно только путем снятия обшивки двери и визуального осмотра. Если дело не в замке, необходимо проверить исправность пульта-передатчика.

2. Сигнализация не реагирует на команды
Возможные причины неполадок:

Радиопомехи
Севшие батарейки
Неисправность пульта

Способы решения проблемы: в случае нарушения связи с пультом управления, водителю необходимо в первую очередь убедится в отсутствии сильных эфирных помех и работоспособности батареек брелока. При нарушениях связи рекомендуется заново «привязать» пульт к модулю управления. Чтоб открыть автомобиль в случае несрабатывания брелока не следует нажимать часто на кнопки. Это только усугубит проблему. Лучше снять охрану при помощи мобильного приложения или воспользоваться аварийной кнопкой ПИН-код, которую настраивают во время установки системы на автомобиль.

Инструкции к сигнализациям Starline серии А90

Предлагаем вашему вниманию полные инструкции к каждой модели охранных систем линейки А:

Инструкция starline a91 dialog

Инструкция starline a92 dialog

Инструкция starline a93

Инструкция starline a93 eco

Инструкция starline A94 Dialog CAN

Инструкция starline a95

Каждая инструкция содержит подробную информацию о том, как управлять охранными возможностями системы и как подключить дополнительные функции. К руководству также прилагается графическая схема подключения сигнализации, в соответствии с которой можно произвести монтаж системы самостоятельно.

Схемы подключения моделей starline приведены ниже:

Отзывы владельцев сигнализаций с обратной связью линейки А от Starline

Сигнализации А90-92 имеют минимум функциональных отличий. Из данной серии они являются самыми простыми, но, тем не менее, обеспечивают надежную охрану транспортного средства. Отзывы о работе противоугонной системы этого типа приведены в следующей таблице. Материалы взяты с сайтов: avtogsm.ru и http://carsmotion.ru/, starline.in.ua

ПозитивныеНегативныеСергей

Являюсь владельцем сигнализации Старлайн А91 на протяжении 2-х лет. Никогда не подводила меня, работает как часы, дальность приема хорошая.

Алексей Борисов

Пользуюсь с 2012 года. В общем, сигналка так себе, на троечку. Брелок немного подглючивает. Обратная связь не всегда работает. Хорошо, что ничего не украли, конечно, но уже несколько раз было, что брелок показывает что охрана стоит, а ее на самом деле нет. Подходишь, открываешь – никакой реакции. Собираюсь скоро поменять эту систему на что-то получше.

Алена

Очень нравиться функция автозапуск. Зимой прямо спасение, садишься с детьми в уже тепленький салон. Очень приятно. Да и так по остальным функциям порядок, управление простое и понятное, брелок на русском языке. Я довольна и всем рекомендую.

Иван

Считаю, что эта сигнализация уже отжила свое и морально устарела. В городе, где много радиопомех, плохо срабатывает брелок. Защита от граббера тоже уже не соответствует современным требованиям. Сигналка, конечно, неплохая, но скоро придется покупать новую, а то страшно как-то.

Отзывы о сигнализации А93

ПозитивныеНегативныеДима

Пользуюсь Starline около года. Выбрал вариант Эко, так как не все функции мне нужны. Считаю, что за такие деньги сигнализация предлагает внушительный функционал и стабильную работу. Плохо, конечно, что нет второго брелка, но в общем, я очень доволен.

Ярослав

Ничего особенного в этой сигнализации не увидел. Детей только отпугивать может и пьяных, что трутся об машину. Батарея садиться довольно быстро, да и брелок не внушает доверия. Пользуюсь этой сигналкой около года. Больше покупать такую не буду.

Валерий

Очень достойная сигнализация. Долго выбирал, что установить на свой Фольц, и остановился на А93. Скажу честно, она полностью оправдала доверие, не зря друзья рекомендовали. Очень четкая и быстрая работа (взял со встроенным КАН-модулем), много возможностей, которые я еще не до конца изучил.

Павел

Меня автосигнализация starline a93 не впечатлила. Недавно поставил на Тойоту Королла 2015 года. Батарея садиться очень быстро, надоело уже менять.

Отзывы о модели А96

ПозитивныеНегативныеКостя

Самая новая и крутая сигналка от Старлайн. Я ее сразу установил вместо А91, как только она вышла. В ней действительно очень много функций. Можно управлять с телефона, выставлять персональный пин-код. Есть защита от радиопомех, прием брелка очень дальний. К тому же она очень экономична, потребляет минимум энергии.

Саша

Ничего особенно не увидел. Та же 93-я, только цена завышена. Появилось несколько современных функций, но ничего принципиально нового.

Автосигнализация А93 – лидер продаж

Явным фаворитом среди охранных систем Starline А90-96 является модель А93. Она привлекает покупателя наличием всех необходимых функций, а также возможностью выбрать дополнительные опции, такие как GPS модуль, CAN+LIN-системы и дополнительное блокировочное реле.

Модель имеет несколько различных модификаций: автосигнализация starline a93 gsm, с функцией управления с помощью мобильного телефона, CAN+LIN или 2CAN+2LIN, которые имеют возможность интеграции в электрическую систему автомобиля, а также вариант ECO, который обладает несколько урезанной комплектацией и стоит дешевле.

Рассмотрим характеристики, присущие всем вариантам противоугонной системы А93:

Трехуровневая защита автомобиля: индивидуальный пин-код, иммобилайзер, охранная система
Автозапуск двигателя. Включить мотор можно вручную, по команде с пульта или телефона, а также в заданное время с помощью специальной программы.
Датчик удара и перемещения. Если грабители решат поднять автомобиль на домкрате или перевезти его с помощью эвакуатора, датчик тут же сработает, включит сирену, и пришлет оповещение хозяину.
Оборудованная модулями CAN+LIN автосигнализация starline a93 2can 2lin eco позволяет с легкостью интегрировать ее в штатную электропроводку и максимально синхронизировать действия блока управления машины и противоугонной охраны.
Подключение дополнительных возможностей, таких как управление световыми сигналами, поднятие стекол или складывание зеркал, возможно благодаря дополнительным каналам

Радиус действия автосигнализации starline a93 достигает 2000 метров и даже больше ( в зависимости от наличия помех в эфире и особенностей рельефа).

Видео — Как завести и заглушить двигатель автомобиля с брелка STARLINE А94, А90, Е90.

Видео — StarLine А93 (Старлайн А93)или Pandora DX50 (Пандора DX50) — выбираем автосигнализацию

Несмотря на выбивающуюся из общего ряда маркировку, где вторая цифра определяет поколение (как, например, у D94 или X96), StarLine E90 – это типичный представитель четвертого поколения и собрана на модульной платформе. Поэтому, несмотря на изначально бедную комплектацию, и E90 при необходимости можно расширить 2CAN- или GSM-модулем. Но нужно учесть, что поддержка 2CAN в прошивках StarLine четвертого поколения доступна только начиная с I6, поэтому в E90 установка платы расширения доступна только в блоках с прошивками K9 и L7.

На момент выпуска в 2013 году брелок сигнализации StarLine E90, несмотря на использование старого дисплея, выглядел достаточно свежо – удобные кнопки, лаконичный корпус без выступающей антенны. Как и у прочих систем четвертого поколения и выше, основной брелок является главным управляющим элементом сигнализации и может использоваться для изменения всех доступных пользователю настроек.

Базовые настройки брелка E90

Для входа в меню базовых настроек необходимо зажать и длительно удерживать кнопку 4. Брелок сначала издаст один длинный, а затем два коротких сигнала. На экране появится предложение выбрать функцию, для выбора варианта используются кнопки 1 и 4:

F-1: установка даты и времени
F-2: настройка будильника
F-3: настройка таймера обратного отсчета
F-4: настройка громкости сигнала тревоги и выбор мелодии

Нужный вариант выбирается длительным нажатием кнопки 4.

При установке времени и даты на брелке также используются кнопки 1 и 4 для выбора параметра, увеличение или уменьшение показаний осуществляется кнопками 2-3.

При настройке будильника можно выбрать включение или выключение, однократное или периодическое срабатывание, установить дату и время будильника.

У таймера обратного отсчета доступно включение/выключение и установка интервала отсчета.

У звукового сигнала есть три уровня: громко (ГРУБ), тихо (СЛАБ), только виброзвонок (ВИБР). Мелодий сигнала две: сирена (СИГ1) или трель (СИГ2).

Видео: Установка даты и времени на StarLine E90/91

Для выхода из режима настроек нужно длительно удерживать кнопку 1.

Программирование курсорным способом

Курсорное программирование, появившееся еще в первых поколениях StarLine, используется и здесь. Для вызова курсорного режима нужно удерживать кнопку 2 или 3 до двух звуковых сигналов, после чего мигающий курсор установится на первой иконке. Перемещать его можно кнопками 2 и 3, включение/выключение осуществляется по кругу нажатием кнопки 1.

«Часы» — режим автозапуска с брелока по будильнику.
«Песочные часы» — периодический автозапуск по таймеру.
«Градусник» — повторный автозапуск, если температура двигателя снизится менее установленной.
«Гаечный ключ» — перевод в сервисный режим для передачи автомобиля в ремонт без брелока.
«Турбо» — активированный турботаймер (необходимы соответствующие подключения).
«Авто» — автовключение сигнализации после выключения зажигания и закрытия всех дверей. Учтите, что в этом режиме есть риск закрыть машину с ключами внутри.
«Иммо» — автоматический иммобилайзер, запуск мотора блокируется через 30 секунд после того, как зажигание будет выключено, до нажатия кнопки 2.

Настройка режимов автозапуска начинается непосредственно после выбора соответствующей иконки. Для принудительного автозапуска нужно нажать и удерживать кнопку 1, а после звукового сигнала быстро нажать кнопку 3. Эта комбинация работает и на основном, и на дополнительном брелоке. Она же позволяет продлить время автозапуска, когда мотор уже работает – таймер начнет отсчет сначала. Для остановки мотора нужно длительно нажать 1, а затем – 4 (или 2 на дополнительном брелоке).

Скачать инструкцию по эксплуатации и установке:

Настройка периодического автозапуска

Периодический автозапуск у Старлайн E90 стартует от момента активации соответствующего режима («Песочные часы» или «Градусник»). После того, как соответствующая иконка будет выбрана, брелок отобразит текущую настройку периодического запуска:

Видео: Запуск по температуре Е90/91

Для «Песочных часов» можно задать интервал от 4 до 24 часов с шагом 2 часа, варианты циклически меняются нажатиями кнопки 1.
Для «Градусника» можно установить температуру от -27 до -3 градусов с шагом 3 градуса.

Выбрав нужное значение, длительно нажмите кнопку 1. Через несколько секунд после этого двигатель запустится в первый раз, дальнейшие запуски будут проходить согласно настройкам до момента отключения периодического запуска.

При этом отнюдь не обязательно, чтобы на момент автозапуска брелок имел устойчивую связь с центральным блоком сигнализации. Это же касается и автозапуска по будильнику, что является серьезным плюсом в сравнении с сигнализациями, где именно брелок каждый раз подает команду на запуск.

Регулировка датчиков удара и наклона

В StarLine E90 оба датчика традиционно смонтированы в модуле приемопередатчика и управляются только с брелока.

Датчик удара имеет 14 ступеней чувствительности, значение 01 устанавливает минимальный уровень, а 00 полностью отключает датчик. Для входа в режим настроек нужно снять машину с охраны и нажать кнопку 3 сначала длительно (прозвучит сигнал), затем кратко. Вначале отобразится текущий уровень чувствительности для предупреждения (короткий сигнал, машина не переходит в режим тревоги). Кнопками 2 и 3 установите нужное значение. Вновь длительно и кратко нажав кнопку 3, Вы сохраните установленное значение и перейдете к настройке уровня тревоги. Учтите, что значение чувствительности для уровня тревоги должно быть ниже, чем для уровня предупреждения.

Видео: Регулировка датчика удара Е91/90

Датчик наклона настраивается аналогично, но для входа в режим настроек нужно использовать кнопку 4. Этот датчик не имеет двух уровней чувствительности.

Временное отключение датчиков

Когда автомобиль стоит на охране, Вы можете в любое время отключить датчики сигнализации (например, во время сильной грозы или фейерверков).

Для отключения датчика удара быстро нажмите дважды кнопку 2. При этим отключится только предупреждающий уровень датчика удара. Чтобы отключить и тревожное срабатывание, еще раз дважды нажмите кнопку 2. Включение датчика удара произойдет автоматически при следующей постановке на охрану, либо его можно включить самостоятельно таким же двойным нажатием на 2.

Для отключения или включения датчика наклона нужно дважды нажимать на кнопку 2.

Просмотр сохраненных тревог

Брелок сигнализации Старлайн E90 может сохранить в своей памяти до 16 тревожных событий. Чтобы их просмотреть, нужно сначала заблокировать клавиатуру, нажав одновременно кнопки 2 и 4, при этом все основные функции кнопок будут деактивированы. Затем, длительно нажав 4, можно увидеть последний зарегистрированный источник тревоги, а дальнейшие краткие нажатия кнопки 4 отобразят все предыдущие.

Чтобы выйти из этого режима, одновременно нажмите 1 и 4.

Проверка состояния автомобиля

Независимо от статуса охраны владелец всегда может узнать напряжение аккумулятора, температуру двигателя и салона автомобиля. Нажав кратко кнопку 3, Вы увидите сначала значение напряжения, которое через секунду сменится показаниями температуры в салоне. Датчик температуры установлен в центральном блоке StarLine E90, и значение температуры может варьироваться в зависимости от способа установки сигнализации.

Чтобы узнать температуру двигателя, нужно дважды нажать кнопку 4.

Если измеренная температура выходит за пределы отображения или датчик неисправен, индикация будет иметь вид «—» (слишком низкая температура) или «—» (слишком высокая температура).

Ещё кое-что полезное для Вас:

Программирование пин-кода

Установка пин-кода брелка для экстренного отключения сигнализации необходима, так как серьезно повышает защищенность системы. В Старлайн Е90 этот код может состоять из 1,2 или 3 цифр от 1 до 6, то есть всего доступно 258 различных вариантов.

Заводское значение пин-кода – 3, он же устанавливается после сброса на заводские настройки. Стереть пин-код отдельно на Е90 невозможно.

Чтобы задать пин-код, нужно сначала задать его длину в настройках сигнализации (см. ниже), затем при вsключенном зажигании четырежды нажмите сервисную кнопку Valet. Затем включите зажигание и введите первую цифру кода:

Цифра кодаКнопки11223341 длительно, затем кратко52 длительно, затем кратко63 длительно, затем кратко

Если Вы выбрали в настройках двух- или трехзначный пин-код, повторите эти действия для последующих цифр.

Разборка корпуса брелока Старлайн Е90

Основной брелок StarLine E90 – ударопрочный, пластиковый. Оно собран из трех основных частей – передней панели в сборе с окантовкой, задней панели и крышки батарейного отсека. Если брелок Старлайн не открывает машину, то одной из причин могут быть севшие батарейки.

Вначале снимается крышка – в отличие от привычных брелоков StarLine, здесь она не сдвигается, а снимается с защелок ногтем. Вынув батарейку, можно рядом с контактной пружиной увидеть крошечный саморез, дополнительно соединяющий панели.

Выкрутив его, можно начать разбирать корпус. Панели соединены вместе четырьмя прочными защелками по краям, для их рассоединения без повреждений удобнее всего использовать тонкую пластину наподобие металлического гитарного медиатора.

Схема Подключения Старлайн А93 — tokzamer.ru

Можно устанавливать такие детали на перегородке, отделяющей салон от мотора. Неважно, чем вы владеете — подержанным транспортом отечественного автопрома или новенькой иномаркой, защита от недоброжелателей нужна и тем, и другим.

Установка Старлайн А93 своими руками F10 — определение типа двигателя бензиновый или дизельный мотор. Установка Старлайн А93 своими руками Я настраивал через компьютер, отключив при этом его от блока сигнализации. Пошаговая установка автосигнализации Starline A93 ( коротко и без воды)

Если удастся, принюхайтесь, нет ли посторонних запахов проводки. Так будет их легче скрыть от неопытного угонщика.

Можно установить устройство за комбинацией приборов. Общие требования Сигнализация предназначена для установки на автомобили с бортовым питанием 12 Вольт.

Сигнализация сразу может сработать и наверняка это сделает. Тогда придется прибегнуть к методу диодной развязки.

Еще пользователи отмечают частые сбои в работе коммуникатора, особенно после интенсивной эксплуатации. Starline A63 — Установка сигнализации. Точки подключения на авто Mitsubishi Lancer

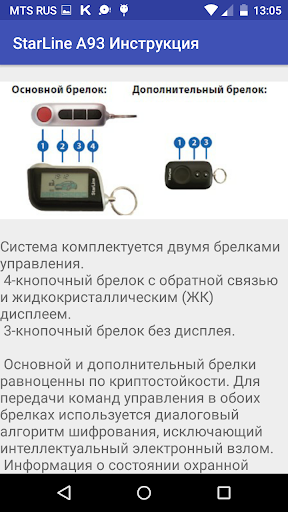

Настройка брелока, обозначение кнопок:

Основной — 4-кнопочный брелок с обратной связью и жидкокристаллическим (ЖК) дисплеем.
Дополнительный — 3-кнопочный брелок без дисплея.

Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью менее 0.5 секунды. Длительное нажатие кнопки – нажатие и удержание кнопки брелка до появления мелодичного звукового сигнала. Двойное нажатие кнопки — два нажатия одной кнопки в течение 0.5 секунд. Последовательное нажатие кнопок — два нажатия одной или разных кнопок. Первое нажатие должно быть длительным, второе нажатие — кратковременным.

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.

При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3. Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.

Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой. Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору. Обзор сигнализации StarLine А93 Дальность, установка,функции

Основной список команд брелка

Основной брелок • Включить режим охраны со звуковым подтверждением (кнопка 1 — короткое нажатие) • Выключить режим охраны со звуковым подтверждением (кнопка 2 — короткое нажатие) • Включить режим охраны без звукового подтверждения (кнопки 1+1 — последовательное нажатие) • Выключить режим охраны без звукового подтверждения (кнопки 2+2 — последовательное нажатие) • Включить режим бесшумной охраны (кнопки 1+2 — последовательное нажатие) • Прервать сигналы тревоги (кнопка 2 — короткое нажатие)

Дополнительный брелок • Включить режим охраны со звуковым подтверждением (кнопка 1 — короткое нажатие) • Выключить режим охраны со звуковым подтверждением (кнопка 2 — короткое нажатие) • Включить режим охраны без звукового подтверждения (кнопка 1 — двойное нажатие) • Выключить режим охраны без звукового подтверждения (кнопка 2 — двойное нажатие) • Включить режим бесшумной охраны (включается только через основной брелок) • Прервать сигналы тревоги (кнопка 2 — короткое нажатие)

Полный список команд вы можете найти в инструкции по эксплуатации на страницах 19-20.

Скачать бесплатно инструкции по установке и эксплуатации в формате PDF

Читать памятку пользователя, а также сервисные руководства по монтажу и использованию можно, перейдя по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации
Скачать файл: Инструкция по эксплуатации Starline A93 [4,74 Mb] (cкачиваний: 128) Посмотреть онлайн файл: Инструкция по эксплуатации Starline A93
Скачать файл: Инструкцию по установке Starline A93 [5,32 Mb] (cкачиваний: 51) Посмотреть онлайн файл: Инструкцию по установке Starline A93
Скачать файл: Памятка пользователю Starline A93 [3,95 Mb] (cкачиваний: 48) Посмотреть онлайн файл: Памятка пользователю Starline A93

Дистанционный запуск двигателя

В СтарЛайн а93 удобно и эффективно введена функция дистанционного пуска силового агрегата, создающая дополнительное удобство при эксплуатации транспортного средства.

Настройка программной нейтрали

· Активируется ручной тормоз при работающем моторе, водитель покидает салон, закрыв двери. Воздействием на вторую кнопку включается режим;

· Зажигание выключается. В зависимости от условий программной нейтрали, мотор либо продолжает работу, либо нет;

· Машина ставится на охрану.

Таблица: запуск, продление работы и остановка двигателя с брелока

Что делать.	Брелок.	Система.
Пуск силового агрегата на расстоянии.
Кнопка №1 до оповещения двумя мелодиями.	· Один сигнал сирены; · Одна вспышка фар; · Двери блокируются; · Мотор запустится.	Один сигнал на коммуникатор; На дисплее работа мотора и время прогрева:
Продление работы.
Нажать и удерживать первую кнопку до двух мелодий на пульт.	· Фары моргнут один раз; · Двигатель работает.	Одна мелодия на пульт; На экране время до остановки агрегата:
Остановка мотора на расстоянии.
Первая кнопка долго, четвертая кратко.	· Четыре проблеска оптики; · Двигатель глохнет.	Одна мелодия на брелок; С дисплея исчезнет значок работающего мотора:

Таблица: инструкция настройки автозапуска по времени

Что делать.	Брелок.	Система.
Настройка запуска по времени
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее период периодичности запуска:
Выбор периода первой клавишей.	—	Изменение периода отображается на дисплее:
Запись в память первой клавишей до мелодии.	Через несколько секунд начинается прогревочный цикл двигателя.	На пульт два коротких гудка; На дисплее постоянно значок На дисплее сигнализация работающего мотора:
Отключение функции.
Курсор к значку Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок

Таблица: настройка запуска по температуре

Что делать.	Брелок.	Система.
Настройка запуска по температуре забортного воздуха.
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее температура периодичности запуска:
Выбор периода первой клавишей.	—	Изменение температурного значения пуска отображается на дисплее:
Запись в память первой клавишей до мелодии.	Через несколько секунд начинается прогревочный цикл двигателя.	На пульт два коротких гудка; На дисплее постоянно значок: На дисплее сигнализация работающего мотора и времени прогрева:
Отключение функции.
Курсор к значку: Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок:

Таблица: автозапуск по будильнику

Что делать.	Брелок.	Система.
Настройка запуска по будильнику.
Курсор к значку: Клик по первой клавише.	Фары мигнут один раз.	Брелок издаст мелодию; На дисплее время запуска:
Отключение функции.
Курсор к значку: Клик по первой клавише.	Два проблеска фар.	· Одна мелодия пульта; · Исчезнет значок:

Видео

Канал «ORJEUNESSE» рассказал об особенностях установки сигнализации А93, а также показал ее фактический диапазон действия при эксплуатации.

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поддержите проект — поделитесь ссылкой, спасибо!

Оценить пользу статьи:

Обсудить статью:

2020 год

Технические характеристики

Есо

Бюджетная версия, имеющая базовый набор охранных функций с экономичным режимом потребления электроэнергии. Двухстороннюю связь между брелоком и центральным блоком управления обеспечивает зашифрованный 128-битный код с высокой степенью защиты от помех. Универсальный датчик удара чутко реагирует не только на легкое прикосновение, но и на изменение горизонтального положения автомобиля.

Автозапуск двигателя кроме ручного режима имеет возможность производиться по запрограммированному времени или достижению определенного температурного порога. Настройки позволяют изменять громкость сирены, чувствительность датчика удара, имеется возможность перехода в бесшумный режим.

При необходимости возможна установка дополнительных модулей GSM, CAN+LIN, 2CAN+2LIN и без ключевого доступа.

GSM

Телематическая комплектация модели значительно расширяет возможности охранного комплекса. Канал связи GSM позволяет осуществлять дистанционное управление и контроль транспортного средства в зоне действия сотовой связи и позволяет:

определить местонахождение и маршрут автомобиля;
техническое состояние и блокировку систем управление двигателя в случае угона.

Базовая комплектация сигнализации старлайн с автозапуском GSM имеет следующие возможности:

авторизация по ПИН-коду;
функция SUPER SLAVE;
бесключевой доступ;
интеллектуальный автоматический запуск двигателя.

Данная версия не поддерживает активацию бесключевого доступа на автомобилях, выпускавшихся до 2005 года.

CAN+LIN

Сигнализация starline a93 CAN+LIN в своей базовой комплектации не имеют модулей GSM и GPS, но технически предусмотрена такая возможность при отдельном приобретении и установке необходимых блоков.

До приобретения этой версии следует убедиться на наличие в автомобиле соответствующих электронных шин для подключения. Всю необходимую информацию можно получить на официальном сайте старлайн.

Базовая комплектация этой модели обеспечивает следующую функциональность:

кодирование сигнала 128 бит;
самодиагностика системы;
авторизация посредством PIN-кода;
универсальные трехмерные датчики;
функция SUPER SLAVE;
доступ без применения ключа;
автоматический запуск двигателя в нескольких режимах.

2CAN+2LIN

Технические характеристики и функционал сигнализации старлайн 2CAN+2LIN сопоставимы комплектации предыдущей модели. Версия адаптирована для электронных систем современных автомобилей, выпускающихся с 2010 года. Блоки GSM и GPS отсутствуют в базовой комплектации, но при желании могут быть установлены дополнительно.

2CAN+2LIN GSM ЕСО SLAVE

Наиболее продвинутая автосигнализация старлайн А93 2CAN+2LIN GSM ЕСО SLAVE имеет самую максимально оснащенную комплектацию, в которую входят:

брелок, поддерживающий двустороннюю связь с радиусом действия 2000 метров;
возможность управления штатным ключом;
диалоговый код не поддающийся расшифровке сторонними устройствами;
трехмерные датчики удара и наклона с элементами искусственного интеллекта;
турботаймер;
различные режимы управления автоматическим запуском двигателя;
автоматический режим прогрева автомобиля;
температурный контроль охлаждающей жидкости;
температурный датчик воздуха в салоне;
функцию самодиагностики охранной системы;
128-битный канал радиосвязи;
двухсторонняя связь через мобильное приложение на смартфоне с возможностью дистанционного управления некоторыми функциями;
получение информации о месторасположении автомашины.

Насыщенная комплектация лишена только модуля ГЛОНАСС, который, впрочем, вполне возможно установить за отдельную плату.

Схема подключения Starline А39

Противоугонная система предназначена для профессиональной установки в салоне. Если же устанавливать А39 по каким-то причинам владельцу необходимо самостоятельно, можно воспользоваться инструкцией к А93, которая является аналогичной.

Дополнительные функции

Универсальная платформа четвертого поколения позволяет модернизировать центральный блок модулями, позволяющими использовать дополнительные функции, такие как:

осуществление контроля и управление электронными системами двигателя;
контроль температурного режима системы охлаждения;
температурный контроль воздуха в салоне;
двухсторонняя связь через мобильный интернет при помощи приложения на смартфоне;
определение координат нахождения автомобиля и его маршрут.

Некоторые модификации изначально имеют дополнительные функции. При их отсутствии при желании расширить функционал на девяносто третьей модели можно легко установить дополнительные модули, без каких-либо технических проблем.

Защищенность и охрана

Диалоговый способ авторизации с индивидуальными ключами шифрования, длиной 128 бит, делает невозможным интеллектуальный взлом кодграбберами. Узкополосный 128-канальный трансивер отлично справляется с радиопомехами в мегаполисах, обеспечивая дальность управления до 500 метров, а оповещения до 2 км. StarLine A93 оборудована встроенным 3D-акселерометром, который реагирует на удар, перемещение, поддомкрачивание или эвакуацию. При этом настройка чувствительности всех датчиков доступна с брелка сигнализации.

Старлайн а64 инструкция по эксплуатации. Автосигнализация с обратной связью Starline A64 Slave — товар снят с производства! Команды в режимах охраны и тревоги

02.04.2020 956 Сигнализации

Автор:Виктор

В основе автомобильного охранно-телематического комплекса Старлайн А64 используется диалоговый код шифрования сигналов, а также 128-канальный узкополосный трансивер. Это позволяет сигнализации эффективно работать даже в условиях экстремальных городских помех.

[ Скрыть]

Технические характеристики Старлайн А64

Описание основных технических характеристик автосигнализации Старлайн A64:

уровень несущей частоты канала связи составляет 433-434 МГц;
максимальный диапазон пейджера при отправке сигналов — 800 метров, при их получении — до 2 км;
радиус функционирования запасного коммуникатора варьируется в районе 15 м;
возможность управления системой защиты при температуре окружающей среды от -50 до +85 градусов;
контроллер удара относится к категории интегральных трехосевых устройств;
питание охранного комплекса осуществляется от бортовой сети с напряжением 12 вольт;
для установки в пейджеры используются батарейки классов ААА и CR2450.

Канал «Распаковка Автотоваров» подробно рассказал о технических свойствах и параметрах современных охранных систем Starline А64.

Комплектация

Обзор устройств и элементов, входящих в комплект поставки Старлайн А64:

сервисное руководство пользователя по установке и настройке, позволяющее настроить все функции;
памятка потребителя;
гарантийный талон;
основное микропроцессорное устройство в черном корпусе прямоугольной формы;
элементы питания для использования в основном и дополнительном пультах;
главный и запасной пейджеры;
три реле, оснащенных колодками;
концевой переключатель для установки на капот, два самореза для его крепления, а также клеммный зажим для подключения к заземлению;
модуль трансивера, оснащенный антенным адаптером;
переходник для подключения дополнительных контроллеров;
светодиодная лампочка, позволяющая определить состояние охранного комплекса;
кнопка для входа в аварийный режим управления и обслуживания;
набор проводов с разъемами для реализации подключения сигнализации.

Сирена, а также концевые переключатели для дверей в комплектацию автосигнализации Старлайн А64 не входят, эти устройства надо приобрести дополнительно.

Коплектация сигнализации Старлайн А64

Введение ……………………………………………..

Страница 3

Текст

Введение ……………………………………………………………………………………………… 4 Технические характеристики сигнализации ……………………………………………… 5 Компоненты, входящие в комплект сигнализации ……………………………………. 6 Перечень охранных и сервисных функций сигнализации ………………………….. 8 Брелки управления сигнализацией ……………………………………………………….. 10 Назначение кнопок брелков ………………………………………………………………….. 12 Индикация состояния сигнализациисна дисплее брелка …………………………. 14 Настройка функций брелка …………………………………………………………………… 16 Программирование режимов работы курсорным способом ……………………… 18 Включение режима охраны ………………………………………………………………….. 20 Выключение режима охраны ………………………………………………………………… 30 Самодиагностика сигнализации ……………………………………………………………. 37 Охранные функции сигнализации ………………………………………………………….. 39 Противоугонные функции сигнализации …………………………………………………. 42 Сервисные функции сигнализации ………………………………………………………… 50 Запись кодов брелков ………………………………………………………………………….. 58 Персональный код экстренного отключения …………………………………………… 59 Программирование охранных и сервисных функций сигнализации ………….. 60 Сводная таблица команд, выполняемых брелком …………………………………… 62

Содержание

Основные возможности

Автосигнализация Старлайн А64 обладает расширенной функциональностью:

Возможность реализации автоматического запуска двигателя авто при дополнительном подключении модулей М21 или М31. Включение этой опции возможно на транспортных средствах с дизельной или бензиновой системой впрыска, независимо от типа коробки передач. Она может быть настроена автоматически либо пуск производится по команде автовладельца, которая отправляется с пейджера.
Модели охранных комплексов Starline A64 Dialog и 2CAN позволяют осуществлять определение координат автомобиля с использованием спутников GPS и ГЛОНАСС. Эта возможность является опциональной, для её функционирования владельцу «сигналки» необходимо дополнительно установить GSM-модуль (желательно от производителя Старлайн). Эти модели между собой отличаются тем, что вторая имеет цифровой интерфейс CAN. Он позволяет подключать систему защиты к соответствующей шине с минимальным вмешательством в работу штатной проводки.
Наличие системы управления предпусковым обогревателем. Такими устройствами комплектуются дизельные силовые агрегаты.
Возможность автоматического изменения положения водительского сиденья. Эта опция может включаться только на авто, которые оснащены электронной системой регулировки. Для управления устройствами используются дополнительные гибкие каналы.
Функция автоматической активации фар ближнего света при начале езды. Пользователь может настроить работу оптики при опускании «ручника» либо при выжимании педали тормоза.
Возможность управления противоугонной системой с использованием смартфона. Это допускается при установке дополнительного модуля GSM. С помощью устройства можно настроить передачу информации на телефон о состоянии охраны.
Функция низкого потребления энергии. Автомобильный аккумулятор сможет в течение 60 дней сохранить заряд при включенной сигнализации.
Использование силовых ключей (СК), применение которых позволяет обеспечить бесшумную работу модуля управления. Данная возможность позволяет обеспечить надежную защиту контактов от возможного замыкания. СК — авторская разработка компании, позволяющая снизить риск пожароопасности.
Режим Slave. С его помощью автовладелец может управлять противоугонным комплексом, используя пульт от штатного центрального замка. Устройства предварительно необходимо синхронизировать.
Возможность подключения дополнительных контроллеров для защиты салона. Имеются в виду датчики объема и наклона. В блоке управления для их подсоединения предусмотрены специальные разъемы.
Блокировка силового агрегата. Для этого могут использоваться специальные реле или цифровые устройства. Последние подключаются дополнительно.
Включение охраны транспортного средства с запущенным мотором. Ключ в замке зажигания оставлять не нужно.
Опция «Антиограбление». Ее суть заключается в блокировании двигателя, если на автомобиль произошло разбойное нападение. В соответствии с показаниями датчиков тормоза или по команде владельца силовой агрегат остановится и транспортное средство не сможет продолжить движение. Остановка производится через 30-60 секунд, за это время угонщики обычно уезжают с места преступления на безопасное для пользователя расстояние.
Наличие системы автоматического контроля работы и состояния датчиков. При обнаружении неисправных устройств микропроцессорный модуль их отключает, высылая предупреждение автовладельцу.
Сохранение информации в памяти о сработавших режимах тревоги с возможностью их дальнейшего просмотра.
Возможность удаленного отключения контроллеров и регуляторов при включенной защите машины. Допускается деактивация только предупредительных зон датчиков.
Наличие двух разных звуковых режимах пейджера, а также опция виброоповещения.
Блокировка кнопок пейджеров.

Подробно о функциональных возможностях противоугонных систем Старлайн А64 в своем видеоролике рассказал канал «АвтоАудиоЦентр».

Настройка автозапуска

звонят на номер сим-карты, которая вставлена в модуль;
набирают на телефоне установленный производителем или выбранный самостоятельно пароль и ждут приветствия системы;
набирают команду 21 или 26 — в первом случае после завода мотора необходимо прекратить звонок вручную, а во втором случае разрыв соединения происходит автоматически.

Чтобы остановить автозавод, после звонка отправляют команду «20». Помимо звонков допускает настройка и управление посредством SMS-сообщений. То есть, нужную команду не набирают во время звонка, а отправляют в сообщении, используя заранее определённый алгоритм. Так, для запуска мотора стандартный вид смс-ки будет следующим: 21004321. Число «21» — код — цифры-разделители значений команд, а «4321» — индивидуальный пароль.

Автозапуск по времени

ttmm — время, когда функция должна включиться в часах и минутах;
d1-d7 — дни недели от понедельника (1) до воскресенья (7).

Чтобы отключить будильник, вводят или посылают в сообщении команду 0067+3#0000.

Автозапуск по температуре

t — показатель температуры, при которой произойдёт активация и который может колебаться в пределах от -1 до -30 градусов по Цельсию.

Отключение опции производится простой командой 0067+2#0.

Автозапуск по таймеру

н — период, в течение которого будет заводиться мотор и который равен от 1 до 24 часов.

Деактивируют опцию, набрав и отослав команду 0067+1#0.

Плюсы и минусы

Преимущества:

Надежная работа сигнализации в любых условиях. Имеются в виду не только помехи, характерные для крупных городов, но и температурные перепады.
Большой фактический диапазон работы пейджеров. Многие производители целенаправленно увеличивают этот показатель, которые на практике может оказаться ниже на 50% и более. В случае со Старлайн А64 радиус действия по факту практически соответствует тому, который указывает разработчик.
Простота установки и подключения. В инструкцию входят подробные электросхемы, с помощью которых потребитель может соединить все элементы и контакты самостоятельно.
Большой функционал при сравнительно доступной цене.
Ударопрочный корпус пейджера. Благодаря этому устройство не выйдет из строя при падении или другом физическом воздействии.

Минусы:

Быстрый износ брелка несмотря на высокую прочность корпуса. В соответствии с отзывами пользователей, на пейджерах Старлайн А64 со временем западают клавиши управления, которые впоследствии придется ремонтировать.
Сложность настройки режима Slave. Кроме того, при использовании штатного коммуникатора система может функционировать некорректно.

Как установить Старлайн А64?

Сигнализацию Старлайн А64 устанавливают так:

Управляющее устройство монтируется скрытно в салоне авто и фиксируется с применением саморезов либо пластиковых хомутов. Для установки можно выбрать свободное пространство за вещевым ящиком или приборной комбинацией. Этот блок оборудован температурным датчиком, поэтому его не следует размещать рядом с источниками тепла, к примеру, воздуходувами отопительной системы.
Модуль трансивера с антенной ставится подальше от металлических изделий. Устройство комплектуется контроллером наклона и удара, поэтому устанавливать адаптер на пластиковой облицовке не допускается. Также производитель не рекомендует размещать устройство на лобовом стекле, если на него нанесена тонировочная пленка.
Светодиодная лампочка фиксируется на торпедо в салоне.
Сирена ставится под капотом машины, в защищенном от внешних воздействий месте. Если устройство оборудуется автономным аккумулятором, то пользователь при установке должен обеспечить доступ к его замочной скважине. На провод подключения следует установить предохранительное устройство номиналом 3 ампера.
Капот и все двери оснащаются концевыми переключателями. Монтаж этих устройств не допускается на водостоках. Укладка проводов от «концевиков» осуществляется под декоративной облицовкой, все электроцепи протягиваются к процессорному устройству. При запертых капоте и дверях не должно быть доступа к выключателям.
Если дополнительно ставится GPS-антенна, то ее надо подключить к пятипиновой колодке Х10. Фиксация устройства осуществляется посредством двустороннего скотча, а его корпус размещается горизонтально. Перед креплением модуля рекомендуется заранее проверить его работоспособность и качество связи.
Любое дополнительное оборудование, включая модули, должно быть подключено к трехпиновому разъему Х4 на процессорном устройстве. Для подсоединения используется кабель, входящий в комплект поставки.
Скрытым образом в салоне ставится клавиша входа в сервисный режим «Валет».
При установке радиореле Р2 необходимо сразу произвести программирование этого элемента. Для этого в настройках пейджера надо выбрать соответствующий вариант блокировки и покинуть меню программирования. После этого производится подключение контакта «GDN» устройства к кузову машины и при отключенном зажигании 7 раз нажать на кнопку «Валет». Ключ прокручивается в положение «On» и на протяжении пяти секунд пользователь должен соединить черный провод с электролинией выключателя.

Канал «База Автозвука» подробно рассказал об ошибках, которые можно допустить при самостоятельном монтаже охранного комплекса А64 на автомобиль.

КОМПЛЕКТАЦИЯ A 64:

Основной брелок с Ж/К дисплеем
Дополнительный брелок
Сирена S-20.3
2CAN-модуль
Центральный блок
Комплект проводов и монтажных материалов
Комплект печатной продукции

Румянцево. Киевское шоссе, стр. 1. Бизнес Парк Румянцево (ЮЗАО)
Текстильщики. Волжский Бульвар, д. 1, корп. 1 (ЮВАО)
Строгино. Маршала Прошлякова, д. 19 (СЗАО)
Октябрьское Поле. Улица Зорге, д. 19 (САО)
Люблино. Люблинская улица, 72с6 (ЮВАО)
Аннино. Востряковский пр-д, д. 10 (ЮАО)
Смоленская. Новый Арбат, д. 36 (ЦАО)
ВДНХ. Проспект Мира, д. 186 (СВАО)
Крылатское. Осенняя, д. 17 (ЗАО)

Инструкция по эксплуатации

Перед использованием сигнализации надо убедиться в правильности ее монтажа. Для этого следует произвести активацию и отключение режима защиты и проверить работу дверных замков.

Как настроить автозапуск?

Особенности изменения параметров опции автоматического старта мотора с использованием дополнительных модулей Старлайн М21 и М31:

Для активации функции на номер телефона в блоке отправляется сообщение с текстом «0066200000000», отключения — «0066100000000».
Перед настройкой опции рекомендуется выбрать тип трансмиссии, установленной на автомобиле. Для транспортных средств с ручной коробкой передач передается команда «0066010000000», с автоматической — «0066020000000».
Длительность прокрутки стартерного механизма настраивается путем отправки сообщения в аналогичном формате. Для 0,8 с — «00660001000000», 1,2 с — «00660002000000», 2 с — «00660003000000», 6 секунд — «00660004000000».
Контроль работы силового агрегата автомобиля может быть реализован по показаниями генераторного устройства или тахометра. В первом случае отправляется команда с текстом «00660000010000», во втором — «00660000040000».
Пользователь может произвести настройку длительности работы двигателя машины после старта. Чтобы этот параметров составил 10, 20 или 30 минут, передаются сообщения «00660000000100», «00660000000200» и «00660000000300» соответственно. Если требуется убрать ограничения по времени, необходимо отправить команду с текстом «00660000000400».
Для транспортных средств, оборудованных системой зажигания «Старт/Стоп», можно настроить количество нажатий на кнопку запуска. Для выбора одного или двух сигналов передаются сообщения «00660000001000» или «00660000002000» соответственно.

Программирование CAN-интерфейса

Подключение и программирование CAN-интерфейса необходимы для управления дополнительным оборудованием в автомобиле. Имеются в виду электрические зеркала, регулировка сидений, стеклоподъемники, люк. Для подключения устройств не потребуется врезаться в штатную проводку, нужно просто подключиться к разъему.

Чтобы включить работу CAN шины Старлайн А64, выполняются следующие действия:

Питание противоугонного комплекса отключается. Если был подсоединен провод CAN к блоку управления, то его также надо отсоединить.
Зажимается сервисная клавиша. В момент ее удержания сирена сигнализации сработает пять раз.
Кнопка отпускается после последнего звукового импульса. О входе в режим настройки цифрового интерфейса сообщат еще четыре сигнала.
Затем потребуется ввести персональный код транспортного средства. Все модели авто, которые могут работать с шиной, имеют уникальные четырехзначные номера. Их можно найти непосредственно в сервисном руководстве к сигнализации или на официальном сайте производителя.
С помощью сервисной кнопки надо зайти в первый раздел меню настроек, для этого клавиша «кликается» один раз. Затем она нажимается количество раз, соответствующее первому числу номера машины. В подтверждение сирена сработает несколько раз, это произойдет через две секунды после указания знака.
Аналогичным образом после звукового сигнала сразу вводятся остальные символы. После того, как последняя цифра будет подтверждена блоком управления, раздастся либо два, либо четыре звуковых сигнала. В первом случае номер автомобиля введен успешно, во втором — нет.

Управление брелоком

Перед использованием пейджера Старлайн А64 с обратной связью или без нее в устройство надо установить батарейки. Элементы питания вставляются в специальный отсек, скрытый за задней крышкой пульта.

Обозначение символов и кнопок на брелоке

Соответствие клавиш на основном и дополнительном пейджерах:

Элементы управления на главном и запасном коммуникаторах Старлайн А64

Индикация символов на экране устройства:

Значок диагностики состояния противоугонного комплекса.
Сервисный режим обслуживания сигнализации.
Опция деактивации регулятора удара по уровням — предупредительному и тревожному.
Активация беззвучного режима защиты.
Индикатор включение охраны с тихими сигналами оповещения и предупреждения.
Полноценная защитная функция авто с громкими звуковыми импульсами.
Опция «Поиска» транспортного средства.
Активация режима «Паника».
Вызов автовладельца из салона.
Включение второго дополнительного канала.
Открыт один из дверных замков, капот или багажный отсек машины.
Значок заведенного двигателя.
Антиразбойный режим включен.
Индикация разряда элемента питания в пейджере.
«Ручник» в авто не затянут или выжата педаль тормоза.
Табло текущего времени.
В автомобиле включена система зажигания.
Индикатор сработавшего датчика удара и чувствительности. Мог активироваться предупредительный или тревожный уровень устройства.
Активирован будильник.
Виброрежим пейджера.
Индикация канала связи для передачи команд управления.
Дверные замки автомобиля заперты либо открыты.
Работа нулевого дополнительного канала, по умолчанию он настроен на открытие двери багажного отсека.
Первый дополнительный канал управления сигнализацией.
Индикатор бесшумной охраны или защиты автомобиля со звуковым сопровождением.

Обозначение значков на дисплее устройства управления Старлайн А64

Как программировать брелок?

Использование всех функций противоугонного комплекса Старлайн А64 возможно только после привязки пейджера.

Для выполнения задачи делается следующее:

Пока в автомобиле зажигание отключено, необходимо семь раз нажать на кнопку входа в аварийный режим. При успешном входе сработает сирена.
На пейджере одновременно «кликаются» первая и вторая кнопки. Этот шаг повторяется для каждого прописываемого коммуникатора. Временной интервал между записью должен составить не более пяти секунд. При успешной привязке должна сработать сирена.
Чтобы покинуть меню программирования, в автомобиле отключается система зажигания.

Как пользоваться режимом охраны

Особенности управления защитой машины с сигнализацией Старлайн А64:

Для включения опции используется кнопка 1. Также ее активация возможна путем перевода курсора в положение индикатора с двумя нотами на экране. После выбора значка нажимается третья клавиша. Активация охранного режима произойдет в случае закрытия всех дверей, капота, багажника и исправности концевых переключателей.
Если требуется включить защиту с тихими звуковыми сигналами, то курсор на дисплее переводится в положение значка с одной нотой. После выбора индикатора нажимается кнопка 3. Сработают фары авто, один тихий сигнал издаст сирена.
Для активации беззвучной защиты на экране курсор надо перевести в положение индикатора с перечеркнутым рупором. Диодная лампочка начнет моргать, на дисплее пейджера отобразится соответствующий значок.
Для включения охраны без сопроводительных сигналов дважды «кликается» первая клавиша.
Активация защиты на авто с заведенным мотором производится при запертом капоте. Рычаг коробки передач должен быть выставлен в положение нейтральной скорости (для ручной трансмиссии) или в «Паркинг» (для «автомата»). Чтобы включить охрану, необходимо перевести курсор на индикатор с одной либо двумя нотами и «кликнуть» на вторую клавишу. Затем ключ извлекается из замка зажигания, водитель выходит из салона и нажимает первую кнопку.

При отсутствии пульта управление защитой производится так:

Дверь открывается ключом. Элемент управления вставляется в замок, производится активация зажигания. Это приведет к началу моргания светодиодной лампочки.
Три раза нажимается кнопка входа в аварийный режим обслуживания. Производится отключение системы зажигания. С этого момента сигнализация начнет отсчет 20-секундного интервала, по истечении которого активируется охрана.
Водитель выходит из салона авто и запирает все дверные замки.
Для дальнейшего отключения защиты пользователь включает зажигание и вводит сервисной кнопкой персональный пароль. После того, как будет введена последняя цифра кода, охранный режим деактивируется.

Канал «Autoelectro» рассказал о работе противоугонного комплекса Старлайн А64, установленного на автомобиль Мицубиси Паджеро.

Настройка сервисного режима

Особенности управления функциями А64:

Для контроля напряжения аккумулятора и состояния сигнализации надо дважды нажать на третью кнопку коммуникатора. Возможно перемещение курсора на экране пульта в положение соответствующего индикатора. После его выбора необходимо «кликнуть» на клавишу 2 или 3. Информация касательно состояния транспортного средства и других параметров выведется на дисплей.
Для осуществления «Поиска» авто зажимается первая кнопка пейджера до появления сигнала, а затем она нажимается коротко. Устройство издаст мелодичный импульс. Сирена, а также фары машины сработают шесть раз.
Чтобы произвести временную деактивацию контроллера чувствительности, дважды «кликается» вторая клавиша брелока. Возможно перемещение курсора на его экране в положение значка в виде молотка. Затем коротко нажимается кнопка 2 или 3. Режим охраны при этом должен быть активирован. Произойдет отключение предупредительной зоны регулятора.
Для повторной активации датчика удара при включенной защите дважды нажимается вторая клавиша. Можно перевести курсор на индикатор в виде молотка и нажать кнопку 2 либо 3.
Если требуется деактивировать работу контроллера наклона, при включенной охране зажимается кнопка 2, а затем «кликается» коротко. Для возврата устройства в рабочее состояние выполняются аналогичные действия.
Чтобы отрегулировать параметры чувствительности датчика удара, клавиша 3 зажимается длительно, а потом один раз коротко. Режим охраны, а также система зажигания в автомобиле должны быть выключены. С помощью элементов управления 2 и 3 производится изменение значений. Переход от настройки предупредительного уровня к тревожному производится нажатием третьей клавиши.

Настройка персонального пароля для управления

Для назначения нового кода (пример — 26) для Старлайн А64 выполняются следующие действия:

Пользователь входит в меню программирования опций. На коммуникаторе необходимо выбрать функцию под номером 9, а ее значение — 3. Это говорит о настройке двузначного кода.
Кнопка входа в сервисный режим обслуживания нажимается четыре раза. Производится активация зажигания. При успешном входе в меню программирования противоугонная система сработает четырьмя сигналами сирена.
Клавиша аварийного режима нажимается один раз. На экране пульта отобразится приглашение к вводу персонального пароля. Появится поле с индикатором «Р—».
Нажимается вторая кнопка пейджера, поскольку первое значение кода — 2. Пользователь может назначить любую комбинацию в диапазоне от 1 до 66. Символы 1, 2 и 3 назначаются первой, второй и третьей клавишами коммуникатора. Знаки 4, 5 и 6 определяются теми же элементами управления соответственно, только первое нажатие должно быть длинным, а второе — коротким.
Затем «кликается» первая кнопка. Сирена сработает двумя звуковыми сигналами — это говорит о готовности принятия следующего знака.
Производится ввод символа 6 пароля. Третья клавиша пейджера сначала зажимается на несколько секунд, а затем «кликается» коротко.
Производится отключение системы зажигания, это позволит выйти из меню программирования. Фары автомобиля должны моргнуть три раза.

Брелки управления сигнализацией

Страница 10

Текст

Инструкция по эксплуатации

Брелок с ЖК дисплеем Брелок без ЖК дисплея

Сигнализация выполняет заложенные в нее функции либо автоматически, либо по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и некоторые параметры работы сигнализации могут изменяться путем программирования. Сигнализация комплектуется 3-кнопочным брелком управления с обратной связью и жидкокристаллическим индикатором (ЖКИ) и 2-кнопочным брелком управления со светодиодной индикацией (СДИ). При выполнении сигнализацией команд, переданных с любого брелка, изменении параметров и режимов работы сигнализации и срабатывании тревоги, информация о состоянии автомобиля передается на брелок с обратной связью и ЖК-дисплеем. При этом включается подсветка брелка, на дисплее отображается текущее состояние сигнализации, включаются звуковые и вибросигналы. В брелке с обратной связью использован оригинальный курсорный способ выбора некоторых команд управления, при котором разным командам соответствует своя иконка, высвечиваемая на дисплее брелка. Кроме этого, на дисплей брелка с обратной связью выводится информация о текущем времени, включенном будильнике, температуре в салоне автомобиля.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1

Кнопка 2

Брелки управления сигнализацией

Почему на подлодке, находящейся в погруженном состоянии, нельзя варить пельмени? Потому, что в инструкции по приготовлению, на обратной стороне упаковки написано: — Варить 5–7 минут после всплытия.

Мануалза!manualza.ru

Всё ещё не с нами?

Скачать инструкцию по установке и эксплуатации в формате PDF

Загрузить техническую документацию по монтажу и управлению системами Старлайн А64 можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации Starline A64 2CAN
Инструкция по установке Starline A64 2CAN
Инструкция по эксплуатации Starline A64 Dialog
Инструкция по установке Starline A64 Dialog

Охранные и сервисные функции сигнализации

Страница 8

Текст

Инструкция по эксплуатации

Охраняемые зоны автомобиля и способы их контроля

· Двигатель – реле блокировки/цифровые радиореле StarLine DRR (опция) · Двери, капот, багажник, стояночный тормоз – концевые выключатели · Зажигание – вход контроля цепи зажигания · Кузов – двухуровневый датчик удара · Внутреннее пространство салона – дополнительный датчик (опция)

Защищенность сигнализации

· Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом. · Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания · Ограничение количества циклов тревоги от датчиков · Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны · Подача сигналов оповещения о тревоге на брелок с обратной связью · Режим иммобилайзера · Режим турботаймера · Режим антиограбления · Программируемое 2-шаговое выключение блокировок двигателя · Программируемый персональный код экстренного отключения · Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных и сообщением об этом · Индикация состояния сигнализации светодиодом и на дисплее брелка · Индикация причин срабатывания сигнализации по 9 зонам охраны · Индикация неисправной зоны при включении режима охраны · Индикация факта срабатывания сигнализации звуковыми сигналами

Охранные и сервисные функции

сигнализации

Возможные неисправности и способы их устранения

Необходимость ремонта сигнализации Старлайн А64 может возникнуть при следующих неисправностях:

Система перестала реагировать на команды, отправляющиеся пользователем. Для устранения проблемы нужно в первую очередь проверить батарейку в пейджере и заменить ее при необходимости. Следует разобрать коммуникатор и определить вышедшие из строя элементы — поврежденные контакты и кнопки требуется перепаять.
Система некорректно выполняет функции. Проблема может быть связана с неправильной работой пейджера в результате попадания на него влаги. Для устранения неисправности нужно разобрать пульт, извлечь из него плату и просушить ее (при этом нельзя использовать печку, фен или батарею). Остатки влаги рекомендуется убрать с помощью сухой салфетки. Нелишним будет произвести очистку схемы от загрязнений и пыли.
Сигнализация реагирует на команды, но значительно снизился радиус действия пейджера. Если проблема не связана с разрядом батареек, то скорей всего, она обусловлена помехами на местности. Они могут исходить от производственных предприятий, трансформаторных подстанций. Для отключения режима защиты необходимо максимально близко подойти к трансиверу, установленному в салоне авто.
Старлайн А64 выполняет блокировку не всех дверных замков. Если сами концевые переключатели исправны, то пользователь должен «прозвонить» проводку на предмет обнаружения дефектов мультиметром или другим тестером. Поврежденные электроцепи подлежат замене, как и кабеля, на которых износилась изоляция, поскольку это может быть причиной утечки тока. При укладке новые провода рекомендуется дополнительно обмотать изолентой, чтобы обеспечить их более высокую надежность и предотвратить быстрый износ.
Противоугонная система функционирует некорректно, самостоятельно отключает и включает охрану. Чаще всего причина неисправности связана с работой блока управления. В устройстве могла «слететь» прошивка, для устранения проблемы потребуется перенастройка программного обеспечения с помощью компьютера. Выход из строя микропроцессора зачастую обусловлен регулярным воздействием вибраций во время движения, а также влаги.

Руководство по эксплуатации автосигнализации 2 — Установка автосигнализаций StarLine С9

Иконки с буквенным обозначением – индикация команд,
режимов работы сигнализации

Индикация состояния сигнализации и автомобиля

Настройка функций брелка

Брелок позволяет установить следующие режимы и параметры:

текущее время
время будильника
включить или выключить будильник
включить или выключить режим энергосбережения
включить или выключить вибровызов

Режим энергосбереженияпозволяет экономить потребление
брелка при выключенном режиме охраны за счет временного
отключения приемника. Приемник будет отключен через 2 минуты
после выключения охраны и вновь включен после нажатия любой
кнопки брелка.

Вибровызовэто один из способов подачи сигналов тревоги
брелком. Необходимо учитывать, что при его работе потребление
брелка увеличивается, поэтому при необходимости этот режим
можно отключить.

Программирование режимов работы

курсорным способом

Отдельные режимы работы сигнализации, а также некоторые специальные
функции, включаются с помощью режима программирования. Для входа в
этот режим и выполнения нужных установок выполните действия, описанные
ниже

Перечень программируемых режимов и функций

Подробнее о работе перечисленных режимов смотрите в
соответствующих разделах инструкции.

Включение режима охраны со

звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что зажигание
выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов (смотрите раздел “Самодиагностика при включении режима охраны”).

Включение режима охраны без

звуковых сигналов подтверждения

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов (смотрите пункт “Самодиагностика при включении режима охраны”).

Режим бесшумной охраны

В режиме бесшумной охраны отсутствуют какие-либо
звуковые сигналы автомобиля при срабатывании любого из
датчиков.

Если двери, капот, багажник окажутся плохо закрытыми, а стояночный тормоз не затянутым или ножной тормоз нажатым, а также неисправен один из кнопочных выключателей дверей, капота, багажника, тормоза, то сигнализация предупредит об этом 4 звуковыми сигналами и 4 вспышками габаритов (смотрите пункт “Самодиагностика при включении режима охраны”).

Автозапуск не работает / База знаний / StarLine

Двигатель запускается и сразу глохнет после автозапуска (или не запускается), предпринимаются 4 попытки запустить двигатель.
Причины:
не установлен оригинальный модуль обхода иммобилайзера
транспондер (ключ), расположенный в модуле обхода, не одобрен
автосигнализация не подключена к проводу управления работой двигателя
Устранение:
установить оригинальный модуль обхода иммобилайзера: http: // www .ultrastar.ru / 948/1306
проверьте расположение транспондера (ключа) в байпасном модуле
, правильно подключите провод управления работой двигателя и / или выберите правильный вариант управления из таблицы программирования вашей сигнализации.

После попытки автозапуска сигнализация издает 4 звуковых сигнала, но двигатель не запускается, автомобиль с механической коробкой передач.
Причина: программная нейтральность не выполнена.
Устранение: выполнить нейтральную программу согласно руководству.
Для этого:
запустить двигатель и задействовать ручной тормоз
вывести ключ из замка (двигатель продолжает работать)
открыть и закрыть дверь водителя (другие двери должны быть закрыты) и поставить на охрану
с одновременной остановкой (закрытый замок и На экране пульта появятся символы сирены)

После попытки автозапуска система включает зажигание и стартер, на экране пульта отображается, что двигатель запущен, но двигатель не работает.
Причина: ошибка подключения серо-черного провода сигнализации (контроль работы двигателя).
Устранение: подключить этот провод к сигналу тахометра или к лампе генератора.

Автостарт не работает при низких температурах и / или работает только после прогрева двигателя
Причины:
плохие контакты в цепи питания аварийной сигнализации
недостаточное состояние аккумулятора
не все цепи зажигания и стартера подключены (могут быть быть несколькими цепями)
сигнал транспондера в модуле обхода иммобилайзера считывается неверно
Устранение:
подключить сигнализацию непосредственно к аккумулятору проводами не менее 6 мм2
заменить аккумулятор на новый
правильно подключить сигнализацию к замку зажигания, т.е.е. подключение сигнализации должно точно имитировать зажигание
увеличить количество витков в катушке модуля обхода иммобилайзера

Двигатель не запускается по его температуре, установлен датчик температуры
Причины: датчик
подключен неправильно
датчик неисправен
запуск двигателя по температуре не выбран на экране пульта дистанционного управления
Устранение:
правильно подключите датчик в соответствии с инструкцией
замените датчик на исправный
выберите запуск двигателя по температуре на экране пульта дистанционного управления

После попытки автозапуска мигают указатели поворота автомобиля 3 раза и двигатель не запускается
Причины:
недостаточное состояние аккумулятора
плохой контакт при подключении проводов питания сигнализации
малый размер оригинальных проводов, подключенных к проводам питания сигнализации
Устранение:
заменить аккумулятор на новый
проверить силовые цепи сигнализации (+ 12В и масса).
Черный и красный сигнальные провода рекомендуется подключать к аккумулятору проводами не менее 6мм2. Рекомендуем использовать припой для соединения проводов.

Тревога не поставлена на охрану с реализацией программы нейтральной (все двери закрыты)
Причины:
тревога подключена к плафону и не обнаруживает открытие и / или закрытие двери.
подключить сигнализацию к штырям дверей
проверить исправность штифта на СТО и при необходимости заменить.

Не ставится на охрану после выполнения программы нейтраль
Если выполнить следующие действия:
включить ручной тормоз и выключить зажигание (двигатель работает)
открыть и закрыть дверь
рычаг
и сигнализация закрыть центральный замок и двигатель не глохнет, причина в том, что сигнализация не обнаруживает открытие двери.
Рекомендуем обратиться к установщикам для проверки штифтов дверей и подключения сигнализации к штифтам дверей.

Сигнализация Starline A91: автозапуск как включить? Автосигнализация: инструкция, отзывы

Каждый владелец транспортного средства принимает все необходимые меры для защиты своего автомобиля от угона, взлома и других непредвиденных неприятностей.Отечественным водителям различных марок автомобилей давно известна сигнализация Starline A91. Как включить автозапуск и использовать другие полезные функции, помогут понять советы экспертов.

Компьютерное обеспечение системы создано на основе последних научных разработок в области кодирования сигналов. Благодаря этому обмен информацией происходит по особому типу. Такой подход исключает возможность взлома системы. Приложение для управления двусторонней связью между брелоком и бортовым компьютером делает работу с оборудованием удобной и простой.

Характеристики системы

Сигнализация «Starline A91» имеет в своей системе функцию автозапуска. Он предназначен для разных типов автомобилей. Цена сигнализации Starline A91 составляет около 8,5 тысяч рублей.

Система имеет двустороннюю связь с компьютером и дистанционным управлением. Дальность действия сигнала — 1800 м по местности без препятствий. Если между аппаратом и брелоком есть деревья, здания и другие препятствия, этот показатель уменьшается почти вдвое.

Кодирование следует динамическому принципу. Система оповещает владельца о различных изменениях состояния автомобиля звуком и вибрацией. Оборудование может быть установлено на автомобиль с дизельным, бензиновым, турбированным двигателем. Коробка передач может быть любой.

Условия использования

По мнению пользователей и профессиональных автомехаников, цена на сигнализацию Starline A91 вполне приемлема. Качество оборудования признано высоким, но для того, чтобы система полностью выполняла свои функции, необходимо уделить особое внимание ее установке и программированию.

Опытные специалисты утверждают, что установку всех элементов автосигнализации должны производить профессиональные механики. Только в специализированном сервисном центре весь процесс выполняется правильно. На сигнализацию в этом случае дается гарантия. Если пользователь сам производит установку системы, он может ошибаться. Это скажется на качествах безопасности.

Кодировку сигнала взломать невозможно. Он передается по 128-канальному радиоканалу.На бортовом компьютере установлено более 60 программ. Электрическая система должна поддерживать напряжение 12 В. Оборудование исправно работает при температуре окружающей среды от +85 до -45 ° С. Это надежное, устойчивое к неблагоприятным условиям оборудование.

Обзоры экспертов

Чтобы убедиться в правильных условиях работы системы, специалисты рекомендуют внимательно изучить инструкцию по сигнализации Starline A91. В этом случае все его элементы будут работать бесперебойно и надежно. Поломка представленного оборудования случается крайне редко.Работа системы признана долговечной и эффективной.

При необходимости вы можете изменить производственную программу. Управлять настройками можно с помощью брелоков, идущих в комплекте. У первой консоли жидкокристаллический дисплей — он считается основным. С его помощью вы можете оценить состояние всех систем машины. Второй брелок (опционально) не имеет экрана, только кнопки управления.

Программа полностью русифицирована. Использовать брелок просто.Кроме того, в системную память можно добавить еще 2 брелока. Всего компьютер помнит 4 консоли. С их помощью управляются все функции. Сигнализаторы Starline A91, отзывы о которых исключительно положительные, признаны надежными и простыми в управлении.

Trinket

Триггер сигнала тревоги Starline A91 позволяет настроить любую программу. Для этого рекомендуется использовать пульт с экраном. Однако и с помощью кнопочного устройства вы можете управлять большинством функций автомобиля.

Основной брелок имеет три кнопки. Если к блоку управления подключено несколько панелей управления с дисплеем, информация об изменении настроек будет отображаться на той, с которой была отправлена команда на компьютер.

Для начала ознакомьтесь с руководством по сигнализации Starline A91. Это позволит избежать проблем с управлением его функциями. Затем в устройство устанавливается аккумулятор (он идет в комплекте). После этого вы можете выполнить необходимые настройки для работы оборудования.

Правила безопасности

Перед настройкой сигнализации Starline A91 следует ознакомиться с правилами безопасности. Они указаны производителем оборудования и четко указаны в инструкции.

Для обеспечения высокой дальности радиосвязи автомобиль необходимо оставить на открытой местности. Обзор не должен охватывать деревья, посторонние предметы и конструкции. Машину необходимо установить на ручник. Если у него механическая коробка передач, трансмиссия переводится в нейтральное положение.Для автоматической коробки установите режим ПАРКОВКА.

При настройке и управлении сигнализацией автомобиль должен быть в исправном рабочем состоянии. В нем должен быть достаточный уровень смазки и топлива. При включении автозапуска в непосредственной близости от автомобиля не должно быть людей, животных или посторонних предметов. Храните брелки в недоступном для детей месте. Людям, не знакомым с правилами использования будильников, не следует пользоваться пультом дистанционного управления.

Кнопки пульта ДУ

Брелок сигнализации Starline A91, как уже было сказано выше, имеет три кнопки.При их нажатии или выборе определенной комбинации можно установить желаемый режим работы оборудования.

Первая кнопка включения программных команд. Для этого нажмите кнопку один раз. Если удерживать ее некоторое время, двигатель запустится или остановится. Режим защиты также активируется первой кнопкой. Для этого двигатель должен быть включен. Нажатие и удерживание первой кнопки в течение 3 секунд активирует режим охраны.

С помощью второй кнопки вы можете изменить положение курсора на экране.Для этого быстро нажмите на нее несколько раз. При длительном удерживании второй кнопки открывается багажник.

Третья кнопка также перемещает курсор по экрану брелока. С его помощью отключите предупреждающие сигналы таймера, будильника. При длительном нажатии третьей кнопки устанавливаются индикаторы времени, а также режим энергосбережения.

Привязка брелоков

Система охранной сигнализации при запуске Starline A91 может потребовать от вас вставить брелки в память компьютера.Это рекомендуется делать при покупке подержанного автомобиля, на котором ранее была установлена система. Также в некоторых случаях система может перестать отвечать на команды консоли. В этом случае вам нужно будет их связать.

Сначала нужно остановить мотор. Далее по инструкции находим кнопку настроек Valet. Нажимаем семь раз. Затем пользователь включает зажигание. После этого должно прозвучать 7 гудков. Это означает, что система вошла в режим настройки. Предыдущие настройки автоматически теряются.

Зажимается одновременно третья и вторая кнопки брелока. Если водитель слышит звуковой сигнал, это означает, что активация консоли прошла успешно. По той же технологии крепятся и другие брелки. Интервал между настройками не должен превышать 5 секунд. Затем выключают зажигание. Если процедура прошла успешно, габаритные огни загорятся 5 раз.

Установка времени

После досконального изучения инструкции у многих водителей может возникнуть вопрос: как включить сигнализацию при запуске Starline A91? Дело в том, что инструкция может быть очень запутанной и сложной для восприятия.В этом случае помогут рекомендации опытных специалистов.

Профессиональные механики рекомендуют установить системное время перед настройкой автозапуска. Эта процедура выполняется при наличии брелока с экраном. Программирование времени происходит по простой схеме.

Сначала нажмите третью кнопку на пульте дистанционного управления. На экране мигает символ часов. Если вы нажмете первую кнопку, количество часов уменьшится. Увеличить цифру поможет вторая кнопка.Затем устанавливаются правильные минуты. Процедура аналогична. После установки времени вы можете использовать различные дополнительные функции.

Автозапуск по времени

Чтобы понять, как включить автозапуск Starline A91, необходимо прислушаться к советам профессиональных автомехаников. Это важная функция, повышающая комфорт вождения автомобиля. С помощью брелока настраиваются параметры этой функции.

Есть возможность запустить двигатель на расстоянии, продлить срок его службы или настроить его на автоматический запуск таймера.Двигатель можно включать через равные промежутки времени. В зависимости от условий эксплуатации интервал может составлять 2, 3, 4 часа или 24 часа.

Чтобы установить интервал пуска двигателя, нажмите и удерживайте третью кнопку. Сначала кольцо для ключей издаст один звуковой сигнал. Отпустить кнопку нельзя. Затем прозвучит второй сигнал. Кнопку нужно отпустить. Кратковременным нажатием курсор перемещается к соответствующему значку в виде веера. Далее кратковременно нажимается первая кнопка. Через 10 секунд режим будет активирован.

Автозапуск по температуре

Автосигнализация Starline A91 может запустить двигатель по температуре. Его измеряет специальный датчик. При достижении определенной температуры в месте его установки двигатель запускается на прогрев. Запуск может происходить при температуре -25, -10, -18, -5ºС. Нагрев может длиться 5 или 10 минут.

Автостарт по температуре активируется нажатием третьей кнопки. Когда прозвучит второй звуковой сигнал, выберите третий значок в строке.Когда он активирован, на часах появится температура. Значок на дисплее станет темным. Это свидетельствует об активации режима автозапуска.

Рабочая температура будет такой, как было запрограммировано производителем. Когда система подключена к автосервису, этот показатель можно изменить. Параметры времени и температуры устанавливает механик, который устанавливает и регулирует работу бортового компьютера.

Отзывы покупателей

Автосигнализация «Старлайн А91» признана эффективной и надежной системой среди отечественных потребителей.Низкий уровень ложных срабатываний. Поломки оборудования случаются редко. Если сигнализация Starline A91 не срабатывает, причиной может быть неправильная установка или настройка системы.

Ложное срабатывание сирены может быть вызвано высокой чувствительностью датчика. Этот параметр должен быть правильно настроен. Иногда системный блок не воспринимает сигналы брелоков, в этом случае их нужно еще раз привязать к бортовому компьютеру.

Разобравшись, что такое сигнализация Starline A91, как включить автозапуск и настроить основные функции, каждый пользователь сможет полноценно управлять представленной системой.

Сигнализация StarLine ИТАЛИЯ

COMPLESSI DI SICUREZZA TELEMATICA E SERVIZIO DI MONITORAGGIO SATELLITARE !!!

АВТОМОБИЛЬНАЯ СИГНАЛИЗАЦИЯ
COMPLESSI DI SICUREZZA PER AUTO
В этой категории представлены все компоненты системы StarLine для авто, Basic, Business и Premium с телематическим и интеллектуальным решением, телефоном и 2-мя соперниками, Bluetooth Smart TAG, GSM, GPS, CAN, мобильное приложение, удаленное управление и беспроводные модули.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA TUTTI PRODOTTI AUTO
Премиум категория позиционируется в системе серии X, X96 и X66 с ЖК-дисплеем с тактовой частотой 868 МГц, интерфейс 2CAN + 2LIN, TAG, Bluetooth, GPS + ГЛОНАСС, 3D-сенсор и подключение по модулю GSM 3G.
Бизнес-категория предлагает следующие системы, AS96, B9 PRO, S9 PRO и S9, основные характеристики бизнес-серии и создание модулей, позволяющих персонализировать решения.
МОТО ТРЕВОГА
SISTEMI DI SICUREZZA PER MOTO

StarLine определяет расположение систем телематики для мотора, V63, V66 и V67 для отдельных функций: SuperSlave, Codice PIN, Anti-Rapina, Protezione baule, Blocco motore, Tracciamento GPS.
Telecomando 433MHz в срок
Bluetooth Smart TAG e мобильное приложение
VISUALIZZA TUTTI PRODOTTI MOTO
Модель StarLine V63 — это система, предназначенная для мобильных устройств: Telecomando a 2 vie, SuperSlave, Codice PIN, Anti-Rapina, Магнитный датчик для защиты, Sirena, 3D-сенсор движения / урта / наклонения.
StarLine V66 / * V67 — это система телематики для Bluetooth Smart TAG, SuperSlave, Codice PIN, Blocco motore, Modalità mani libere, Sirena, * Tracciamento GPS GSM и приложение для мобильных устройств.
ИММОБИЛАЙЗЕР
ИММОБИЛИЗЗАТОРИЙ СМАРТ

Con gli immobilizzatori StarLine si può avere uninstallazione easy, veloce e piena di funzioni, l’autorizzazione tramite TAG Bluetooth o Smartphone, Blocco motore tramite CAN или analogico, autorizzazione tramite pulsanti sul volante.
Interfaccia 3CAN
Мотор
Protezione OBD e Blocco
ИММОБИЛАЙЗЕР VISUALIZZA TUTTI
Я смоделировал StarLine i96 CAN / SMART / ECO / LUX, созданный на собственном смартфоне TAG Bluetooth. L’interfaccia 2CAN integrationta fornisce l’autorizzazione digitale tramite codice PIN digitato sui pulsanti originali del volante.
StarLine i95 / ECO / LUX hanno l’autorizzazione tramite TAG wireless, blocco motore e serratura del cofano.Impermeabile e compatto consente installazione nascosta in qualsiasi posto del vano motore или all’interno del cablaggio dell’automobile.
GPS ТРЕКЕР
GPS — ГЛОНАСС ТРЕКЕР

I Smart Tracker StarLine работает с точками доппинга по модулю GPS + ГЛОНАСС с авторизацией по Bluetooth Smart TAG, шиной CAN, мобильным приложением StarLine, мотором Blocco, USB, дополнительным питанием 12/24 В для каждого автомобиля.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA TUTTI TRACKER
Азиатская флотская модель, используемая в моделях M66S / M и M18 с бесплатным мониторингом и приложением StarLine-Online для мобильных устройств, авторизации Bluetooth TAG, подключения CAN, ошибок OBD, блока мотора и питания 12 / 24V.
Я модели M15 и M17 позиционируются как автономный трекер, который не пропускает воздух и внутренние батареи.La funzione standby / risveglio su timer li rende anti bonifica e garantiscono un basso consumo con un’autonomia fino a 2 anni.
АКСЕССУАРЫ
АКСЕССУАРЫ E RICAMBI

StarLine содержит дополнительные аксессуары, которые можно использовать для чтения CAN и LIN Sigma 10, которые находятся в состоянии постоянного движения цифрового автобуса. Il BP-06 Consente di baypassare l’immobilizzatore con la chiave originale se si desidera avere l’avviamento remoto.
Lettore CAN & LIN
Сенсор емкостного касания
VISUALIZZA TUTTI ACCESSORI
Релейные модули R4, R6 / ECO Smart Bluetooth работают с датчиками урто и монтано без вано мотора с аналоговым блоком, контроллером сирены, контролем серратуры кофе, сенсором температуры.
Le serrature for il cofano L10 e L11 + sono universali e impediscono l’accesso non autorizzato al vano motore.Сенсорное прикосновение EC-1 может использоваться как импульсное, безопасное для различных функций системы.
СЕРВИЗИ
STARLINE TI METTE A DISPOSIZIONE I SEGUENTI SERVIZI

В этой категории представлены все компоненты системы StarLine для авто, Basic, Business и Premium с телематическим и интеллектуальным решением, телефоном и 2-мя соперниками, Bluetooth Smart TAG, GSM, GPS, CAN, мобильное приложение, удаленное управление и беспроводные модули.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA LE TECNOLOGIE STARLINE
Премиум категория позиционируется в системе серии X, X96 и X66 с ЖК-дисплеем с тактовой частотой 868 МГц, интерфейс 2CAN + 2LIN, TAG, Bluetooth, GPS + ГЛОНАСС, 3D-сенсор и подключение по модулю GSM 3G.
ПОДДЕРЖКА
ПОДДЕРЖКА STARLINE

Contatta il nostro support clienti per avere maggior informazioni o chiarimenti sui nostri prodotti, sulla compatibilitya or per avere consigli sul miglior prodotto che soddisfi le tue esigenze.
Siamo a tua disizione;)
Контакты для азиатских решений
Diventa авторизатор установки StarLine
CONTATTA STARLINE

StarLine содержит все необходимые документы для всех продуктов. Руководство по расписанию всех продуктов можно загрузить с помощью Manuale Utente, Manuale Installatore и других диаграмм коллег.
КОНТАКТЫ

StarLine B9 PRO — это автоматическая модульная система телематики.Интерфейс 2CAN + 2LIN интегрирован, чтобы облегчить установку и разрешить полную интеграцию с помощью системы.Управление и транспортировка GSM, GPS …

Sicurezza StarLine S9 PRO — это интерфейс 2CAN + 2LIN, который обеспечивает быструю установку, comoda и sicura.Autorizzazione Bluetooth Smart tramite TAG wireless in dotazione o …

Sicurezza StarLine S9 — это интерфейс 2CAN + 2LIN, который обеспечивает быструю установку, comoda и sicura.Autorizzazione Bluetooth Smart tramite TAG wireless in dotazione or tramite…

Оригинальный комплект StarLine S9 ECO — это интерфейс 2CAN + 2LIN, который обеспечивает быструю установку, comoda и sicura.Autorizzazione Bluetooth Smart tramite TAG wireless in dotazione o …

StarLine E9 PRO является телематической системой, которая может быть подключена к автоматическому интеллектуальному автоответчику, кодам быстрого управления, возможности авторизации по технологии Bluetooth Smart, e…

StarLine E9 ECO — это телематическая система, связанная с автоматическим интеллектуальным управлением, автоматическим интеллектуальным управлением, возможностью автоматического управления технологией Bluetooth Smart, e …

StarLine E9 MINI — это телематическая система, доступная для авто с автоматическим интеллектуальным управлением, с возможностью автоматического управления технологией Bluetooth Smart…

CONNESSIONE CAN

Простая установка tramite CAN

ДИАГНОСТИКА

Lettura errori OBD a distanza

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Android — iOS — Windows Phone

Contatta l’installatore autorizzato pi vicino a te per avere una conslenza in merito ai nostri complessi di sicurezza telematica e un превентивно бесплатно персонализированное приложение для tua auto!

контактов для созданной авторской установки StarLine! Следите за бесплатной установкой и установкой программ телематики StarLine и официальной версии с установленными автоматически.

DIVENTA INSTALLATORE AUTORIZZATO
COMPLESSI DI SICUREZZA PER AUTO
В этой категории представлены все компоненты системы StarLine для авто, Basic, Business и Premium с телематическим и интеллектуальным решением, телефоном и 2-мя соперниками, Bluetooth Smart TAG, GSM, GPS, CAN, мобильное приложение, удаленное управление и беспроводные модули.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA TUTTI PRODOTTI AUTO
Премиум категория позиционируется в системе серии X, X96 и X66 с ЖК-дисплеем с тактовой частотой 868 МГц, интерфейс 2CAN + 2LIN, TAG, Bluetooth, GPS + ГЛОНАСС, 3D-сенсор и подключение по модулю GSM 3G.
Бизнес-категория предлагает следующие системы, AS96, B9 PRO, S9 PRO и S9, основные характеристики бизнес-серии и создание модулей, позволяющих персонализировать решения.
SISTEMI DI SICUREZZA PER MOTO

StarLine определяет расположение систем телематики для мотора, V63, V66 и V67 для отдельных функций: SuperSlave, Codice PIN, Anti-Rapina, Protezione baule, Blocco motore, Tracciamento GPS.
Telecomando 433MHz в срок
Bluetooth Smart TAG e мобильное приложение
VISUALIZZA TUTTI PRODOTTI MOTO
Модель StarLine V63 — это система, предназначенная для мобильных устройств: Telecomando a 2 vie, SuperSlave, Codice PIN, Anti-Rapina, Магнитный датчик для защиты, Sirena, 3D-сенсор движения / урта / наклонения.
StarLine V66 / * V67 — это система телематики для Bluetooth Smart TAG, SuperSlave, Codice PIN, Blocco motore, Modalità mani libere, Sirena, * Tracciamento GPS GSM и приложение для мобильных устройств.
ИММОБИЛИЗЗАТОРИЙ СМАРТ

Con gli immobilizzatori StarLine si può avere uninstallazione easy, veloce e piena di funzioni, l’autorizzazione tramite TAG Bluetooth o Smartphone, Blocco motore tramite CAN или analogico, autorizzazione tramite pulsanti sul volante.
Interfaccia 3CAN
Мотор
Protezione OBD e Blocco
ИММОБИЛАЙЗЕР VISUALIZZA TUTTI
Я смоделировал StarLine i96 CAN / SMART / ECO / LUX, созданный на собственном смартфоне TAG Bluetooth. L’interfaccia 2CAN integrationta fornisce l’autorizzazione digitale tramite codice PIN digitato sui pulsanti originali del volante.
StarLine i95 / ECO / LUX hanno l’autorizzazione tramite TAG wireless, blocco motore e serratura del cofano.Impermeabile e compatto consente installazione nascosta in qualsiasi posto del vano motore или all’interno del cablaggio dell’automobile.
GPS — ГЛОНАСС ТРЕКЕР

I Smart Tracker StarLine работает с точками доппинга по модулю GPS + ГЛОНАСС с авторизацией по Bluetooth Smart TAG, шиной CAN, мобильным приложением StarLine, мотором Blocco, USB, дополнительным питанием 12/24 В для каждого автомобиля.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA TUTTI TRACKER
Азиатская флотская модель, используемая в моделях M66S / M и M18 с бесплатным мониторингом и приложением StarLine-Online для мобильных устройств, авторизации Bluetooth TAG, подключения CAN, ошибок OBD, блока мотора и питания 12 / 24V.
Я модели M15 и M17 позиционируются как автономный трекер, который не пропускает воздух и внутренние батареи.La funzione standby / risveglio su timer li rende anti bonifica e garantiscono un basso consumo con un’autonomia fino a 2 anni.
АКСЕССУАРЫ E RICAMBI

StarLine содержит дополнительные аксессуары, которые можно использовать для чтения CAN и LIN Sigma 10, которые находятся в состоянии постоянного движения цифрового автобуса. Il BP-06 Consente di baypassare l’immobilizzatore con la chiave originale se si desidera avere l’avviamento remoto.
Lettore CAN & LIN
Сенсор емкостного касания
VISUALIZZA TUTTI ACCESSORI
Релейные модули R4, R6 / ECO Smart Bluetooth работают с датчиками урто и монтано без вано мотора с аналоговым блоком, контроллером сирены, контролем серратуры кофе, сенсором температуры.
Le serrature for il cofano L10 e L11 + sono universali e impediscono l’accesso non autorizzato al vano motore.Сенсорное прикосновение EC-1 может использоваться как импульсное, безопасное для различных функций системы.
STARLINE TI METTE A DISPOSIZIONE I SEGUENTI SERVIZI

В этой категории представлены все компоненты системы StarLine для авто, Basic, Business и Premium с телематическим и интеллектуальным решением, телефоном и 2-мя соперниками, Bluetooth Smart TAG, GSM, GPS, CAN, мобильное приложение, удаленное управление и беспроводные модули.
Бесплатное онлайн-наблюдение
Lettura извините OBD
VISUALIZZA LE TECNOLOGIE STARLINE
Премиум категория позиционируется в системе серии X, X96 и X66 с ЖК-дисплеем с тактовой частотой 868 МГц, интерфейс 2CAN + 2LIN, TAG, Bluetooth, GPS + ГЛОНАСС, 3D-сенсор и подключение по модулю GSM 3G.
ПОДДЕРЖКА STARLINE

Contatta il nostro support clienti per avere maggior informazioni o chiarimenti sui nostri prodotti, sulla compatibilitya or per avere consigli sul miglior prodotto che soddisfi le tue esigenze.
Siamo a tua disizione;)
Контакты для азиатских решений
Diventa авторизатор установки StarLine
CONTATTA STARLINE

StarLine содержит все необходимые документы для всех продуктов. Руководство по расписанию всех продуктов можно загрузить с помощью Manuale Utente, Manuale Installatore и других диаграмм коллег.
Обновленная визуализация
Salva nella lista dei desideri
Per favore accedi prima.
Accedi
Вопрос в веб-сайте, использующем файлы cookie?
Это сообщение, которое не является верным, визуализирует, как это происходит, на пульсирующем OK или пульсирующем ди-чиусуре.
×
Создайте бесплатный аккаунт для использования списка желаний.
Accedi
Автосигнализация «Старлайн А94»: отзывы, инструкция по эксплуатации
.
Системы сигнализации для автомобилей ежегодно усложняются, добавляются новые функции, системы защиты и системы связи. По мере их улучшения растут и цены. В результате возникают промежуточные сегменты, в которых появляются компромиссные решения с новыми возможностями, но по доступным ценам.К таким предложениям можно отнести автосигнализацию «Старлайн А94», которую можно приобрести в среднем за 11–12 тысяч рублей. Несмотря на скромный ценник, это охранно-телематический комплекс с полным набором популярных функций.
Сигнальная информация
Система представляет собой сбалансированный по техническим и дополнительным параметрам охранный модуль, предназначенный для защиты автомобиля от угона. Однако функции пакета выходят далеко за рамки защиты. В отличие от большинства бюджетных телематических систем, Starline A94 включает в себя широкий набор средств обеспечения комфорта, в том числе следующие:
Регулировка параметров предпускового подогрева.
Автоматический контроль положения сидений.
Автоматический возврат рулевого управления в исходное положение.
Управление ближним и дальним светом.
В этом случае основной набор функций по-прежнему ориентирован на управление системами доступа в автомобиле. В распоряжении пользователя есть система GPS, датчик передачи сигнала GSM, средства управления сигнализацией и стандартный набор механизмов управления запиранием дверей, капота, окон и т. Д.
Установка «Старлайн А94»
Основа комплекта — центральный блок управления функциями сигнализации.Рекомендуется закрепить под панелью приборов комплектными стяжками или саморезами. При установке важно учитывать, что устройство не должно подвергаться воздействию высоких температур, вибраций и физических ударов. Затем устанавливается модуль радиоприемника, который позволит передавать сигналы на брелок пользователя. Его следует разместить на поверхности лобового стекла или под той же приборной панелью — но в этом случае эффективность взаимодействия по удаленному подключению будет ниже. Далее идет световой индикатор, который обеспечит внешнюю визуальную информацию автосигнализации «Старлайн А94».Установка этого компонента осуществляется на самом видном месте кабины. Крепежные элементы также являются комплектными приспособлениями. Звуковое оповещение обеспечит звуковая сирена. Лучшее место для него — в моторном отсеке. Но ставить его нужно мундштуком вниз — это исключит риск попадания воды в электромеханическую начинку.
Подключение охранных каналов
Механическая блокировка реализована по каналам CAN-шины. Блокирующие устройства подключаются к реле по соответствующим каналам связи.Таким способом можно поставить на охрану капот, багажник, замки дверей и стартер. В соответствии с типовой схемой подключения CAN-интерфейс подключается к центральному блоку управления, бортовой сети и запрограммирован на определенный режим управления блокировкой с возможностью управления через брелок. Но не все модели автомобилей поддерживают возможность ввода CAN-шины в сеть. В качестве альтернативы блокирующим устройствам автосигнализация Starline A94 позволяет использовать дополнительный канал для подключения 18-контактного разъема к реле центрального блока.В этом случае потребуется полностью отключить CAN-шину на программном уровне.
Активация ведомого режима
Этот режим актуален для систем безопасности, которые делают упор на управление стандартными системами защиты. Другими словами, помимо полноценного брелока Starline A94, пользователь сможет управлять системой с помощью штатного средства дистанционного управления и других устройств, внесенных в инфраструктуру комплекса через GSM-модуль.
Подключить режим можно двумя способами — с компьютера или через сервисную кнопку.В первом варианте необходимо подключиться к центральному блоку управления через USB-кабель и, войдя в программатор, активировать опцию Slave. Во втором случае вы можете напрямую войти в тот же программатор через интерфейс CAN и включить режим в разделе с дополнительным функционалом. Но при таком формате работы Starline A94 важно учитывать определенные риски. В инструкции отмечается, что доступ к автомобилю в этом случае может контролироваться не только подключенными удаленными устройствами.Для удобства расширения диапазона контролируемых элементов управления вам придется заплатить вероятность попадания в инфраструктуру сторонних устройств, к которым можно было получить доступ с помощью кодграббера.
Инструкция по управлению автозагрузкой
Автозапуск позволяет контролировать включение и выключение двигателя с системой обогрева через заданные промежутки времени. Регулировать график работы оборудования можно с помощью брелка. Через него устанавливаются время и параметры двигателя.Это можно сделать напрямую через интерфейс центрального блока Starline A94. В инструкции по эксплуатации также указано, что дистанционная активация запуска сделает невозможным открытие дверного замка без брелока с RFID-меткой. Это дополнительная мера защиты из-за риска кражи, который увеличивается при работающем двигателе.
Руководство по техническому обслуживанию
Производитель рекомендует периодически проверять работу звуковой и световой сигнализации, которая должна срабатывать в режиме тревоги.Еще в процессе настройки важно определить ситуации, при которых комплекс Starline A94 будет подавать сигнал тревоги. Инструкция по умолчанию рекомендует запрограммировать сигнализацию, чтобы активировать сигнализацию при открытии дверей, включении зажигания, включении тормоза, отключении ручного тормоза и т. Д.
Отдельно проверил каналы разводки. Это касается линий электропитания и цепей передачи сигналов на центральный блок от функциональных компонентов.Они должны быть изолированы и защищены от сторонних негативных воздействий, которые могут повлиять на работу системы Starline A94. В руководстве по эксплуатации также рекомендуется при постановке на охрану выносным устройством проверять работоспособность соседних электрических устройств в кабине, от которых зависят функции сигнализации.
Положительный отзыв о Starline A94
Комплекс, по меркам своего класса, предлагает полностью современное решение для защиты автомобилей.Сигнализация высоко ценится за широкий набор функций, надежность и универсальность с точки зрения возможности комбинирования с различными моделями автомобилей. К достоинствам системы можно отнести пользователей и множество датчиков. Это касается не только чувствительных элементов, отвечающих за контроль доступа, но и вспомогательных устройств. К ним относятся, например, датчик температуры Starline A94. Отзывы об эргономике тоже положительные. Многие указывают на широкие возможности связи с системой, в том числе через модуль GSM.
Отрицательные отзывы
Если по номинальным характеристикам система выглядит вполне прилично, то практика эксплуатации выявляет определенные сложности в процессе работы с отдельными функциями. Одним из неприятных сюрпризов для многих стало сокращение расстояния между работой радиомодуля Starline A94. Отзывы указывают на этот дефект в самых разных условиях, что исключает возможность влияния проблемной зоны на качество сигнала.
Частая проблема телематических охранных комплексов с автозапуском — конфликт между системой зажигания и иммобилайзером. Рассматриваемая система не лишена этого недостатка. Суть проблемы заключается в том, что иммобилайзер как дополнительный блокиратор не позволяет дистанционно активировать функцию запуска двигателя. В результате необходимо дополнить комплекс Starline A94 линейным иммобилайзером. Для этого используются специальные транспондеры, в слот которых вставляется имитатор меток ключа.В момент отправки сигнала автозапуска брелок сначала связывается с транспондером, а транспондер, в свою очередь, разблокирует иммобилайзер.
Заключение
Механические противоугонные средства постепенно теряют спрос под натиском более сложных и простых в использовании электронных сигнализаций. Тем не менее практика использования систем безопасности и телематики показывает, что они далеки от идеала. Они находят проблемные места в эргономике, рабочих механизмах и электрических коммуникациях.В этом плане сигнализация Starline A94 также не лишена слабых мест, но опытные владельцы таких систем также отмечают, что недостатки можно использовать для минимизации их влияния на эффективность защитной функции. Основная проблема, которая настораживает владельцев этого модуля, — это риск кражи радиометки с помощью кодграббера. Хотя производитель заявляет, что в радиодатчиках использованы современные средства экранирования и защиты от удаленного сканирования, специалисты, в свою очередь, заявляют о невозможности полностью исключить подобные действия злоумышленников.Однако это касается не только системы Starline, но и других подобных комплексов, которые могут быть полностью защищены только при комплексном использовании традиционных противоугонных устройств.
Автосигнализация starline e90 gsm: инструкция по эксплуатации, отзывы
Сигнальный комплекс E90 Starline сегодня можно рассматривать как классическое охранно-телематическое решение для автомобилей. Система появилась на рынке в 2013 году и по сей день на ее платформе производятся многофункциональные средства защиты для машин различного класса.Модуль примечателен тем, что вобрал в себя все самые эффективные и полезные технологии своего времени. Достаточно сказать о комплектации со спутниковой навигацией Starline E90, GSM-сенсором и шифрованием диалога с пользователем нового поколения. При этом система отличается сложностью установки и эксплуатации, поэтому перед установкой рекомендуется подробно ознакомиться с инструкцией к этому изделию.
Установка компонентов системы
В комплект входит традиционный для телематических систем набор компонентов.Он включает в себя основной блок управления, приемник, сирену и световой индикатор, а также датчик температуры. Блок управления рекомендуется устанавливать в открытой кабине, но таким образом, чтобы кожух был защищен от грязи и влаги. Вибрации для него нежелательны, поэтому перед фиксацией с помощью саморезов не лишним будет нанести демпфирующий материал. Приемник будет служить антенной для сигнала, исходящего от брелока. Желательно закрепить модуль на лобовом стекле в его верхней части — но важно, чтобы расстояние до металлических частей было не менее 5 см.Также не рекомендуется устанавливать датчик температуры рядом с приемником, питающим сигнализацию Starline E90 — сигнал GSM должен быть защищен от радиопомех и воздействия чувствительных беспроводных элементов. Что касается сирены, то ее мундштук обычно встроен в нишу моторного отсека. В этой части главное, чтобы на устройство не попадала вода и пыль. Элемент освещения расположен так, чтобы обеспечить максимальную визуальную видимость.
Подключение
Первым делом нужно подключить массу — это провод черного цвета, для которого в комплекте предусмотрена специальная гайка-фиксатор.Подключите его к разъему реле аварийной сигнализации X1, которое позже будет служить связующим звеном между источником питания и центральным блоком. В базовой комплектации автосигнализация Starline E90 GSM оснащена обжимными клеммами. Их можно использовать для усиления места соединения, но в процессе крепления к корпусу важно следить за тем, чтобы между металлическим основанием и используемым крепежом не было пластика. Если соединение производится под капотом, крепеж следует обработать составом с антикоррозийным эффектом, то есть защитить от ржавчины.
Следующим шагом будет подключение к цепям +12 В. Для этого предусмотрены три красных кабеля, которые войдут в разъемы вышеупомянутого реле. При выполнении этого подключения необходимо учитывать, что провода должны иметь сечение 6 мм2. То есть они могут быть неполными, но обязательно должны соответствовать рекомендованному размеру. Starline E90 GSM можно подключить к цепи +12 непосредственно к аккумуляторной батарее, замку зажигания или к системе электропитания дополнительного оборудования.
Особенности подключения CAN-шины
Телематические системы
Starline поддерживают интерфейс CAN. И если в старых наборах стандартная шина могла использоваться только на ограниченном количестве современных моделей автомобилей, то интерфейс 2CAN значительно расширил этот диапазон. Итак, шина нового поколения подключается к разъему с маркировкой X5. Сразу стоит отметить, что во время работы такое подключение может не обеспечивать возможность управления световыми сигналами. В этом случае вам следует вернуться к разъему главного реле X1, используя синий и зеленый провода.То же относится и к контролю компенсации других модулей Starline E90 GSM — 2CAN, в частности, также допускает возможность подключения интерфейсов через обычный однопроводной узел, ту же систему управления оборудованием и сигнализацией. Все альтернативные каналы управления будут активированы автоматически, если та или иная функция не предусмотрена интерфейсом 2CAN. Также при желании эту шину можно вообще не использовать в инфраструктуре подключения, заменив ее более привычными линиями разводки.
Стартап-организация Starline E90 GSM
Функция автозапуска реализована через специальный модуль, который вставляется в цепь зажигания.В момент активации система запускает двигатель. Рабочие параметры силового агрегата будут зависеть от настроек в блоке управления. Модуль активации может не работать из-за блокировки сигнала штатным иммобилайзером. Обход блокировщика — основная трудность в обеспечении автозапуска. Дело в том, что иммобилайзер по умолчанию не дает возможности запустить двигатель без подходящего ключа. Также обратите внимание, что автоматический запуск распространяется не только на двигатель. Примером комбинированного пульта ДУ, в частности, является сигнализация Starline A61.Инструкция по автозапуску в этом случае рекомендует настроить систему так, чтобы была активирована разблокировка всех подключенных точек, включая КПП, багажник, двери и т. Д. Но даже в этом случае может потребоваться обход иммобилайзера. Эта задача решается с помощью транспондера. Это небольшой блок, в который должен быть интегрирован чип-аналог настоящего ключа зажигания.
Активация ведомого режима
Для начала следует отметить, что режим Slave доступен не для всех автомобилей.Во-первых, в автомобиле уже должна быть установлена штатная сигнализация или система, обеспечивающая электронный доступ к замкам. Во-вторых, это тот случай, когда шина CAN открывает новые возможности — без этого подключения также невозможно использовать этот режим. Так или иначе, в базовой комплектации этим условиям полностью отвечает модуль Starline E90 GSM 2CAN — 2Slave обеспечит телематическое управление через компьютерную настройку.
Для активации режима необходимо подключить USB-разъем к CAN-шине.Кабель подключается к компьютеру, в котором автоматически запускается специальный программатор. Далее остается только активировать соответствующий режим. Если по какой-то причине у вас нет возможности использовать интерфейс USB, то вы можете настроить Starline E90 GSM Slave через специальную карту-адаптер. После выполнения настроек выбранная конфигурация сохраняется в программе.
Процесс управления
Большинство операций с сигнализацией выполняется через всю цепочку ключей. С его помощью владелец автомобиля ставит его на охрану, снимает с охраны, активирует режимы блокировки и контролирует запуск.В этом процессе и использовалась мобильная связь и радио Starline E90 GSM. В инструкции указано, что радиус действия может меняться — так регулируется расстояние метки брелока. Это означает, что в разных местах пользователь может менять режимы в зависимости от окружающих условий. Например, на тесной парковке для минимизации нагрузки от радиосигналов рекомендуется уменьшить дальность приема.
Также через брелок можно настроить и секретную кнопку.Он может отвечать за ряд задач, связанных с аварийной работой охранного комплекса. Конфигурации этих режимов программируются через службу GSM Starline E90 с использованием того же кабеля USB и компьютера.
Положительных отзывов
Многие владельцы комплекса отмечают удачное сочетание функциональности и набора технических средств. Возможностей модуля достаточно, чтобы обеспечить полный контроль над точками доступа к машине без внешних устройств.Также пользователи указывают основные функции, которые реализованы на высоком уровне — это и телематика, и управление GSM, и энергоэффективность. По цене автосигнализация Starline E90 GSM также является выигрышным решением. На рынке этот комплект доступен и за 15-17 тысяч рублей. Кстати, премиальные телематические системы стоят порядка 40-50 тысяч.
Отрицательные отзывы
Отмечена практическая эксплуатация и некоторые недочеты. Например, есть жалобы на действия радиометки брелока.Максимальное расстояние — 2 км, что немного по сравнению с возможностями современных систем. Подчеркнута повышенная чувствительность GSM-датчиков Starline E90. Отзывы показывают, что установка индикаторов не всегда помогает выбрать оптимальную нагрузку на датчики, чтобы исключить ложные срабатывания.
Заключение
Прогресс развития автосигнализации с каждым годом демонстрирует новые идеи и разработки. Очевидно, что комплект E90 сегодня будет играть более свежие решения по самым разным параметрам.Однако тем, кто ищет недорогую, но близкую к этой комплектации системы, может подойти сигнализация Starline A61. Руководство по эксплуатации этой системы рекомендует использовать ее в машинах, в которых предусмотрено несколько групп электроники. Его особенность — широкие возможности связи, которые позволяют объединить как камеры заднего вида, так и видеорегистраторы в единый охранный комплекс. И это лишь один из примеров моделей, которые Starline может предложить в качестве альтернативы бюджетному комплексу E90.Аналоги этой системы есть в специальных линейках компании для грузовиков, внедорожников и люксовых седанов.
Установка сигнализации «Старлайн». Инструкция по эксплуатации автосигнализации Starline
Автовладельцы пытаются защитить свой автомобиль от взлома или угона. С этой целью сегодня используются различные системы сигнализации. Одним из лучших вариантов охранного оборудования на сегодняшний день является Starline. При разработке этой автосигнализации создатели использовали последние разработки в области передачи сигналов.Специальная кодировка практически полностью исключает возможность интеллектуального взлома. Диалоговое сообщение системы с панелью управления (брелок) позволяет водителю в полной мере использовать функции, заложенные производителем в устройстве.
Как настроить сигнализацию «Старлайн» подробно описано в инструкции. Водителю следует ознакомиться с его основными функциями. Только внимательно изучив инструкцию по эксплуатации, владелец автомобиля сможет полноценно управлять высокотехнологичным оборудованием.
общие характеристики
Автосигнализация «Starline A91» представляет собой систему диалоговых сообщений. Радиоуправление осуществляется с использованием уникальной кодировки, исключающей возможность взлома. В системе более 60 функций. Значительно повысит комфортность возможности автозапуска и прогрева двигателя машины.
Дальность действия сигнала связи достигает 2 км в условиях открытой местности. Если на пути сигнала есть препятствия, этот показатель уменьшается до 600 м.При этом уровень помех значительно снижается за счет использования трансивера со 128 каналами радиопередачи.
Инструкция по эксплуатации охранной сигнализации «Старлайн» должна быть внимательно изучена владельцем транспортного средства. Это дает гарантию того, что система будет работать исправно, а управление ею станет комфортным.
«Старлайн А9» применяется при температуре от -45 до +85 ºС. Это качественная, прочная автосигнализация, стоит относительно недорого.
Технические требования
Сигнализация «Старлайн А91» может устанавливаться на автомобили с дизельным, турбонаддувом или бензиновым двигателем. Совместима как с автоматическими, так и с механическими коробками передач. Для оборудования необходим аккумулятор с напряжением 12 В.
Блок центральной сигнализации рекомендуется под панелью приборов. В этом случае длина соединительных проводов будет минимальной. Агрегат должен быть хорошо закреплен на ровной поверхности. Провода должны приближаться к нему так, чтобы в устройство не попадали капли воды (они могут стекать по проводам).
Трансивер с антенной необходимо устанавливать на расстоянии не менее 5 см от металлических частей корпуса. Чаще всего их устанавливают на лобовом стекле или под панелью приборов. Чтобы система работала правильно, была надежной, ее установку лучше доверить профессионалам.
Брелок
Сигнализация «Звездный свет», заводские настройки которой можно изменить в соответствии с собственными потребностями, управляются с помощью брелоков. В комплект входят 2 консоли.Первый брелок имеет жидкокристаллический дисплей, а второй — только кнопки. Интерфейс переведен на русский язык для удобства отечественного пользователя. Это упрощает управление, делает диалоговое сообщение интуитивно понятным.
В системную память можно записать до 4-х брелоков. В комплект также входит крышка панели управления.
Брелок позволяет управлять всеми функциями сигнализации, программировать их. Самые популярные команды — это установка и снятие режима охраны, автозапуск двигателя или его активация по таймеру.
Сигнализация «Starline A91», настраиваемая пользователем, имеет множество программ, необходимых для комфортного использования.
Установка брелока
Все брелки для одной настройки заносятся в память будильника. Для этого существует особая процедура. Автоматический режим должен быть выключен. Нужно найти кнопку Valet. Нажимаем 7 раз.
Затем включите зажигание. Раздастся 7 звуковых сигналов. Это означает, что система перешла в режим привязки брелока к блоку управления.Чаще всего это необходимо, если панели управления по каким-либо причинам не взаимодействуют с центральным устройством управления или водитель купил подержанный автомобиль. В этом случае снова программируется сигнализация «Старлайн». Сброс настроек происходит автоматически. При желании пользователь может сделать это удаленно.
На брелке есть кнопки II и III. Они одновременно зажаты. Раздастся сигнал, указывающий на активацию брелока. С остальными консолями проделывают те же манипуляции.
Установка времени
После того, как брелоки прикреплены к блоку управления, можно приступить к их эксплуатации. Прежде всего нужно настроить время. Эта процедура осуществляется исключительно с помощью брелока. Для этого в инструкции прописан определенный алгоритм.
Сигнализация «Старлайн», установка времени и другие функции которой четко объяснены производителем, считается одной из самых простых в области программирования. Чтобы установить время, нажмите кнопку III.Значок часов на дисплее мигает. Чтобы уменьшить показание, нажмите кнопку I, а для увеличения — кнопку II. Затем настройте минуты. Для этого снова нажмите кнопку III. Установка времени позволит вам установить таймер, автозапуск и другие функции.
Программы запуска двигателя
Инструкция по настройке сигнализации «Старлайт» позволяет установить нужные функции при запуске двигателя. С помощью пульта дистанционного управления можно удаленно включить мотор автомобиля, а также продлить его работу.Это очень удобно. Утром вы можете выпить чашку кофе дома, пока машина прогревается.
Кроме того, двигатель можно включить по таймеру или по будильнику. У драйвера есть возможность самостоятельно установить параметры автозапуска. Двигатель будет включаться один раз в сутки или через определенное время (2, 3, 4 часа).
Имеется функция контроля двигателя. Для этого система проверяет сигналы генератора, распределительного устройства, а также изменения напряжения в электросистеме автомобиля.Брелок отображает информацию о продолжительности работы двигателя. Когда включены функции автозапуска, драйвер должен соответствовать всем требованиям безопасности.
Охрана
Инструкция по эксплуатации системы охранной сигнализации «Старлайн» подразумевает ряд требований. Водитель должен выполнять их в полной мере. Это обеспечит полную безопасность автомобиля, а также позволит избежать аварий, неприятностей.
Припарковать машину нужно на открытой, хорошо просматриваемой площадке. Не забываем включить ручник.Рычаг АКПП должен быть установлен в положение ПАРКОВКА, а механика — в нейтральное положение.
Вы не можете запустить двигатель автоматически, если перед автомобилем или за ним находятся люди. Недопустимо оставлять брелок в легкодоступном месте, где его могут достать дети или неподготовленные люди. Все системы автомобиля должны быть в исправном состоянии, иметь достаточно топлива и расходных материалов.
Сервисные функции
Настройка сигнализации Starline позволяет применять множество сервисных функций.Пользователь выбирает для себя наиболее подходящую программу. Наиболее популярны следующие режимы.
Если водитель установит функцию бесшумной охраны, в случае посягательства на его автомобиль сирена не сработает, но соответствующая информация будет отправлена на брелок. Это позволит захватить злоумышленника с поличным. Вы также можете настроить тихий выход и войти в режим безопасности.
Можно запрограммировать функцию при случайном выключении, система автоматически возвращается в предыдущий режим.Также вы можете управлять освещением, вентиляцией и отоплением. Настроена их автоматическая работа.
Кнопки брелока можно заблокировать, чтобы исключить их случайное нажатие. Одна из необходимых функций — местонахождение автомобиля. Вы также можете удаленно стереть потерянные брелоки из памяти будильника. Есть много программ, повышающих комфорт и безопасность.
Неисправности
Правильная настройка сигнализации Starline позволяет системе в полной мере выполнять возложенные на нее функции.Однако есть несколько типов неисправностей, которые могут возникнуть во время срабатывания сигнализации.
Чаще всего водители отмечают срабатывание фальцетом. В этом случае нужно правильно настроить датчик чувствительности блока управления. Возможно, он установлен в максимальное положение или датчик установлен неправильно.
Еще бывает, что блок управления не реагирует на сигналы брелока. Их нужно снова привязать к системе. Возможно аккумулятор в брелоке. Иногда хочется купить новый пульт.
Гораздо реже бывает, что сигнализация не закрывает дверные замки. В этом случае устранить неисправность сможет только специалист.
Рассмотрев, как производится настройка будильника «Старлайн», водитель сможет полностью использовать все его функции. Следуя инструкции, владелец автомобиля обеспечит надежность и стабильность работы системы.
инструкция по эксплуатации, установке и отзывы
Устройство является дополнением к современной автосигнализации в виде GSM-модуля.С помощью этого датчика пользователь может расширить способы связи с охранным телематическим комплексом. Часто такие аксессуары входят в базовую комплектацию систем безопасности, но только на примере «Starline M31» видно, что отдельные модули гораздо эффективнее выполняют свои задачи.
Общие сведения о системе
Starline Producer предлагает владельцам сигнализацию полезного радиомодуля, открывающего широкие возможности навигации. В частности, датчик позволяет определять местонахождение машины, контролировать инфраструктуру безопасности на расстоянии, получать сообщения о тревоге и т. Д.При этом зона действия модуля практически неограничена, так как сотовая связь поддерживается функцией системы навигации GPS. Основным каналом трансляции команд является канал связи GSM. По каким признакам система «Starline M31» посылает сигнал? Инструкция по установке таких комплексов для более эффективного мониторинга угроз рекомендует устанавливать датчики во всех областях, критичных для проникновения. Как минимум, должен быть установлен датчик удара, который в случае несанкционированного доступа пытается проникнуть в автомобиль, уведомляя владельца транспортного средства о происшествии.Однако датчик отправляет сигнал не сам, а именно через модуль «Старлайн», предварительно отправив информацию на контроллер сигнализации.
Подготовка к установке
Установка радиомодуля осуществляется непосредственно на центральный блок управления сигнализацией. Но для этого до этого устройства все же нужно добраться, так как некоторые производители рекомендуют прятать их глубоко под лицевой панелью. Итак, чтобы получить доступ к контроллеру сигнализации, необходимо аккуратно демонтировать приборную панель — как правило, достаточно снять крышку и вспомогательные блоки, за которыми можно спрятать блок.Значит, может потребоваться демонтаж дефлекторов и нижней панели панели. Но есть упрощенные схемы установки центральных контроллеров, что облегчает установку устройства Starline M31. Инструкция к некоторым блокам управления рекомендует закрепить их еще и на видном месте под панелью приборов. Но в этом случае необходимо преодолеть преграды крепления оборудования, которые для надежности усилены металлическими профилями и демпфирующими материалами.
Инструкция по установке
Когда доступ к агрегату открыт, можно приступать к его разборке.Для этого потребуется отвертка соответствующего формата. Затем вы должны получить карту центрального контроллера. На его поверхности необходимо найти специальный паз, который обычно закрепляется на центральной части. В этот разъем необходимо интегрировать модуль «Starline M31». Установка осуществляется на основании схемы в инструкции, в которой отмечены специальные пазы для вспомогательной арматуры. Но можно обойтись и без документации, поскольку модуль конструктивно идентичен только собственному разъему на плате центрального блока.
Подготовка модуля к работе
Прежде всего, необходимо предоставить устройству SIM-карту. Важно, чтобы его формат изначально подходил к разъему. После этого можно закрыть блок управления сигнализацией. Снятая ранее карта устанавливается в блок контроллера в обратном порядке. В этом случае также исключаются ошибки, так как все конструктивные элементы комплекса Starline M31 и связанные с ними сигнализаторы допускают только один возможный способ сборки. Затем подключается проводка от датчиков, реле, аккумуляторной батареи и вспомогательных устройств для поддержания функции безопасности.Не забывайте, что телематические системы также связываются с комплексом автозапуска двигателя, с чем следует подключаться с особой осторожностью. Завершающим этапом операции станет обратная установка приборной панели автомобиля. Важно не забывать выполнять внешние кнопки для настройки и управления модулем сигнализации.
Руководство пользователя
Основные операции конфигурации будут связаны с программированием модуля. Как раз для этого могут служить оставленные на поверхности панели приборов кнопки от контроллера.Для входа в режим необходимо 7 раз нажать соответствующую кнопку активации. Затем включается зажигание, после чего необходимо дождаться, пока агрегат сам не запустит выбранный режим настройки. Когда контроллер активирует функцию программирования, на брелоке должен загореться соответствующий индикатор в виде спутника. Проверить качество связи с модулем можно при прямом звонке на модуль «Starline M31». В инструкции по эксплуатации также отмечается, что система запросит пароль, ввод которого будет означать полную активацию функции телематической безопасности.Что касается возможностей программирования, то они позволяют настроить систему для управления функционалом через наиболее удобные кнопки брелока, указать интервалы срабатывания сигнализации и другие эргономические параметры.
Положительных отзывов
Внешне комплект выглядит скромно, но его функциональность и эксплуатационные возможности показывают высокие характеристики. Автомобилисты, например, указывают на стабильную поддержку сигнала в условиях удаленности на большие расстояния, надежность электрической основы, а также широкий набор средств связи.Отметьте владельцев «Старлайн М31» и отличия от конкурентных моделей. Отличие связано с рядом дополнительных опций. В частности, пользователь этого модуля может дистанционно управлять автозапуском двигателя, функцией прослушивания салона и управлением некоторыми системами отопления. Но для последнего варианта необходимо заранее организовать еще одну линию подключения к блоку управления от целевого отопительного прибора. Собственно то же самое и с оптическими системами.
Отрицательный отзыв
Комплекс хоть и обладает широким функционалом, но не может быть реализован на всех автомобилях. Многие указывают на этот недостаток как на самое слабое место системы. Конечно, модуль органично входит в инфраструктуру модели от собственного производителя, но с конкурентными устройствами безопасности могут возникнуть проблемы. Это не правило, но несовместимость электрических устройств подчеркивается многими пользователями Starline M31. Цена модуля, составляющая 5-7 тысяч рублей, тоже немногих порадовала.Для сравнения, типовые датчики навигации и радиосвязи на рынке доступны за 2-3 тысячи, причем в качественном исполнении. Другое дело, что рассматриваемое устройство специально ориентировано на системы охранной сигнализации.
Заключение
При всех недостатках по качеству выполнения прямых оперативных задач данная модель является одним из лучших решений в своем сегменте. Вопрос об альтернативе может заключаться только в приобретении готового телематического комплекса с интегрированным однотипным модулем.Но, как уже упоминалось, отдельные датчики, такие как Starline M31, изначально выигрывают в своей производительности. Они демонстрируют более высокий уровень надежности как при физической сборке, так и при электромонтаже и кабельных соединениях. Что касается навигационных возможностей, то, по мнению пользователей, координаты определяются с точностью до 2-5 м.
.
No related posts.
