Точки подключения сигнализации на автомобиль KIA Rio 2010

Цепь Цвет Полярность Расположение
+12 Вольт

зеленый

синий

положительная замок зажигания
IGN1 розовый положительная замок зажигания
IGN2 оранжевый положительная замок зажигания
ACC желтый положительная замок зажигания
Стартер белый положительная замок зажигания
концевик двери зеленый отрицательная
щиток, правый разъем
концевик багажника зеленый\коричневый отрицательная щиток, правый разъем
зарядка серый\оранжевый отрицательная щиток, средний разъем
тахометр зеленый импульс блок предов, левый белый разъем
Стоп красный положительная блок предов, второй справа серый разъем (провод нижний левый)
ц. з.

желт\черн

синий

отрицательная блок предов, верхний левый разъем
ручник зеленый\коричневый отрицательная блок предов, желтый разъем
повороты

синий\розовый

серый

положительная щиток, правый разъем

Точки подключения сигнализации на автомобиль KIA RIO 2012-2013

ЦепьЦветРасположениеДополнительно
12 ВольтРозовый (+)Черный 6-контактный разъем, PIN 1 Замок зажигания
ЗажиганиеБелый (+)LACK 6-контактный разъем, PIN 3 Замок зажигания
Зажигание 2Розовый(-)иСерый/Черный(-) (PUSH-BUTTON START VEHICLES ONLY)START/STOP BUTTON SWITCH, Белый 12-контактный разъем, PINS 1и8
Зажигание 1Розовый (+) See NOTE #4Черный 6-контактный разъем, PIN 4 Замок зажигания
Зажигание 2Н/Д
Зажигание 3Н/Д
АСС 1Красный (+) See NOTE #5Черный 6-контактный разъем, PIN 2 Замок зажигания
АСС 2Зеленый (+) See NOTE #6Черный 6-контактный разъем, PIN 6 Замок зажигания
Наличие ключаН/Д
Габаритные огни ( — )Розовый/Черный (-)Белый 26-контактный разъем, PIN 7 BCM, See NOTE #7
Габаритные огни ( + )Н/Д
ЦЗ ЗакрытиеРозовый (TYPE B)(-) NegativeБелый 16-контактный разъем, PIN 6 BCM, See NOTE #7
ЦЗ ОткрытиеКрасный (TYPE B)(-) NegativeБелый 16-контактный разъем, PIN 5 BCM, See NOTE #7
LOCK MOTOR WIREН/Д
ДвериЗеленый (-)Белый 26-контактный разъем, PIN 23 BCM, See NOTE #7
Вежливая подсветкаСиний (-)Белый 22-контактный разъем, PIN 3 BCM, See NOTE #7
Открытие багажникаСиний (-)Белый 22-контактный разъем, PIN 21 BCM, See NOTE #7
Раздвижная дверьН/Д
СигналСиний (-)Белый 41-контактный разъем, PIN 26 RIGHT side of Блок предохранителей
ТахометрРозовый, Зеленый, КоричневыйилиКрасный (AC)TOP FRONT OF ENGINE, Черный 12-контактный разъем, PINS 1, 3, 5или7
WAIT TO START LIGHTН/Д
ТормозЗеленый (+)Синий 20-контактный разъем, PIN 16 LEFT of Блок предохранителей
Отключение штатной сигнализацииН/Д
ANTI-THEFTSee NOTE #1

Точки подключения сигнализации на автомобиль KIA RIO 2003-2005

ЦепьЦветРасположениеДополнительно
12 ВольтЧерный/Синий (+)иЗеленый/Красный (+)Жгут замка зажигания
ЗажиганиеСиний (+)Жгут замка зажигания
Зажигание 2Н/Д
Зажигание 1Синий/Красный (+)Жгут замка зажигания
Зажигание 2Синий/Черный (+)Жгут замка зажигания
Зажигание 3Н/Д
АСС 1Красный/Синий (+)Жгут замка зажигания
АСС 2Н/Д
Наличие ключаСиний (+)Жгут замка зажигания
Габаритные огни ( — )Зеленый/Синий (-)Переключатель света фар
Габаритные огни ( + )Красный/Зеленый (+)иСиний/Черный (+) use both,Водительская кик панель, HARNESS to REAR of VEHICLE, See Дополнительно14301_RIO_DUAL PARKING LIGHT Дополнительно. pdf
ЦЗ ЗакрытиеКрасный (TYPE B)RELAY HIGH IN DRIVER KICK PANEL
ЦЗ ОткрытиеЖелтый (TYPE B)RELAY HIGH IN DRIVER KICK PANEL
LOCK MOTOR WIREСиний (5-WIRE TYPE)RELAY IN THE Водительская кикпанель
ДвериЗеленый/Красный (-)HIGH IN THE Водительская кикпанель
Вежливая подсветкаUSE Двери, Requires Part #775 Relay
Открытие багажникаН/Д
Раздвижная дверьН/Д
СигналСветлозеленый/Красный (-)На рулевой колонке
ТахометрКоричневый/Красный (AC)DIAGNOSTIC PLUG UNDER DRIVER DASH
WAIT TO START LIGHTН/Д

ТормозКрасно\черный (+)Педаль тормоза
Отключение штатной сигнализацииН/Д
ANTI-THEFTН/Д

404 Не удалось найти представление [name, type, prefix]: category, pdf, contentView

  • Home Главное
  • Сигнализации Всё о сигнализациях
      • Back
      • Точки подключения Цвет и расположение проводов автомобиля к которым подключается сигнализация.
      • StarLine карты монтажа Подключение сигнализаций StarLine по картам монтажа
      • Scher-Khan Карты монтажа Подключение сигнализаций Scher-Khan по картам монтажа
      • Пульты (брелоки) Всё о пультах сигнализаций
      • Инструкции, Схемы Схемы, инструкции, описания автомобильных сигнализаций
      • Сирены Сирены сигнализаций: типы, описания, советы, схемы
      • Подключение центрального замка Подключение сигнализаций к центральному замку автомобиля
  • Иммобилайзеры Всё об иммобилайзерах
      • Back
      • Штатные иммобилайзеры
      • Обход штатного иммобилайзера
      • Инструкции, Схемы

Точки подключения сигнализации KIA Rio 2013г

Цепь

Поляр-ность

Расположение

Цвет

Силовые цепи

+12V

Жгут (разъём) замка зажигания

красный и розовый

ING1

Синий (напротив розового)

ING2

зелёный

ACC

синий (напротив белого)

Стартер

белый

Концевики

Двери

Разъёмы

панели

приборов

Левый разъём (большой)

Зелёный 3 пин справа

багажник

Зелёный 7 пин справа

Ручник

красно\чёрный крайний справа

Контроль ДВС

генератор

Синий 8 пин справа

Поворотники

левый

Зелёный 4 пин слева

правый

Правый разъём (маленький)

серо\оранжевый

3 пин слева

Контроль ДВС

тахометр

Разъём катушек зажигания

Любой, кроме розового

Киа Рио 4 Установка сигнализации, точки подключения KIA Rio 2015

Установка сигнализации Шерхан на Новый Киа Рио модель с 2015 года с системой SmartKey

На Кио Рио 2015 присутствует CAN шина поэтому предпочтительно устанавливать сигналку с CAN допустим Starline a93 can lin или StarLine A94

  • Сирену располагать рупором вниз или в сторону
  • Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм.Рекомендуется близкая к вертикальной ориентация антенного блока, при этом обеспечивается максимальная дальность связи во всех направлениях вокруг автомобиля.
  • Выбрать место на прочной поверхности в салоне и установить датчик удара при помощи двух винтов (пластиковых стяжек или двусторонней липкой основы). Убедиться вналичии свободного доступа к датчику для его регулировки. Кабель датчика удара установить в разъем системы Scher-Khan.
  • В обходчике иммобилайзера Scher-Khan BP2 должен находиться ключ автомобиля без элемента питания. Сам обходчик необходимо скрытно установить в салоне Киа Рио 4.
  • Внешнее реле блокировки скрытно установить в салоне Киа Рио 4.

Блок предохранителей – слева от рулевой колонки

Разъёмы «F» и  «D» блока предохранителей (питание «+12В», датчик стояночного тормоза)

Разъёмы «A» и «B» блока предохраниетелей (датчик зажигания; Для запуска «Вариант 2»: «зажигание 1», «зажигание 2», «стартер»)

BCM (Справа от рулевой колонки) (CAN, управление аварийной сигнализацией)

Разъём кнопки Start/Stop (Для запуска «Вариант 1»)

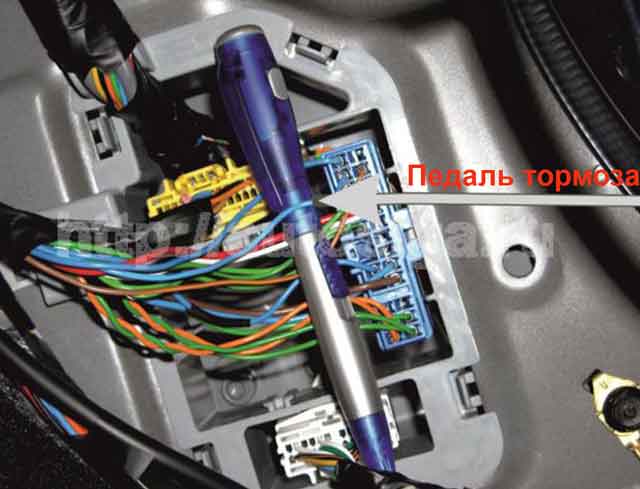

 Разъём датчика педали тормоза (Для запуска «Вариант 1»: имитация нажатия педали тормоза перед запуском)

Разъём «EF11» в ногах водителя (цепь топливного насоса)

Размещение внешней антенны обходчика иммобилайзера Scher- Khan BP3 (Для запуска «Вариант 1»)
