Автомобильное зеркало-монитор и камера заднего вида с беспроводным блоком
Рассказ об автомобильном мониторе, выполненном в форм-факторе штатного зеркала заднего вида, камере, а также подключении их друг к другу без проводовЗа рулем уже не первый год и довольно хорошо умею маневрировать и парковаться задним ходом, но, как многие из вас наверняка знают, достаточно часто бывают такие ситуации, когда одним умением справиться довольно сложно, особенно когда приходится крутиться на тесной парковке многоэтажки, и при этом еще как назло запотевшие стекла/дождь/снег всячески пытаются осложнить и без того непростое положение… После нескольких таких случаев я окончательно решил обзавестись камерой заднего вида по принципу “уж лучше с ней, чем без нее”.
Поскольку в моем авто нет магнитолы со встроенным дисплеем, помимо камеры также встал вопрос выбора автомобильного монитора для ее подключения. Довольно заманчивым, с точки зрения незахламления передней панели, является вариант использования монитора, цепляющегося на штатное зеркало заднего вида.
Основной причиной всех минусов для меня как раз и являлся способ крепления устройства на штатное зеркало, который заставлял разработчиков автоматически делать его размеры больше стандартных, т.к. объектив видеорегистратора должен выглядывать из-за штатного зеркала. Кроме этого, как бы хорошо я не закреплял устройство на зеркале, отражение в нем довольно заметно подрагивало во время движения и это меня жутко раздражало. Раздражало настолько, что я даже “заколхозил” для него отдельное крепление от старого зеркала и таким образом повесил не “на” а “вместо” штатного, но и это не принесло мне желаемого результата, поэтому устройство у меня так и не прижилось.
После этого я не то чтобы разочаровался в самой идее использования зеркала заднего вида в качестве монитора — мне просто очень не понравилась ее реализация вышеописанным способом.
К моменту поиска монитора для камеры, китайцы уже вовсю начали наполнять рынок автогаджетов новой реализацией старой идеи и решили таки дополнить вариант исполнения в виде “нахлабучки” новым — в виде полноценного штатного зеркала, крепящегося непосредственно на лобовое стекло. Стало понятно, почему они не делали этого раньше, все оказалось достаточно банально — просто каждая марка авто чаще всего имеет свое индивидуальное крепление зеркала (в т.ч. не всегда на лобовое стекло), что привносит за собой некоторые трудности в комплектовании китайских зеркал этими самыми креплениями. С целью решения данной задачи китайские производители стали изготавливать некоторое количество наиболее распространенных на данный момент типов креплений для разных марок авто и предлагать их на выбор при продаже своих гаджетов-зеркал.
Вот на таком варианте исполнения монитора я и решил остановиться и попробовать его в деле.
Кроме того, чтобы не заморачиваться с протяжкой видеокабеля через салон авто, вышеуказанное сочетание “камера+монитор” было дополнено еще одним полезным изобретением для ленивых — блоком беспроводной передачи видеоизображения от камеры на монитор
Начнем с зеркала-монитора.
Технические характеристики:
Экран: 4.3” TFT
Разрешение: 800х480
Поддержка видео-форматов: PAL/NTSC
Количество видео-входов: 2
Функция автоматического включения экрана при появлении изображения
Размеры: 27х7,6х4 см
Помимо самого устройства, в комплект входит крепление на лобовое стекло, теоретически, рассчитанное под “пятак” штатного зеркала (почему теоретически — далее…), кабель, сочетающий в себе функции подключения как питания так и источника видеосигнала, а также декоративная крышечка, позволяющая закрепить кабель на участке от зеркала до обшивки потолка
Внешне устройство очень напоминает штатное зеркало, но при этом все же немного длиннее
Спереди расположена единственная кнопка, функцией которой является ступенчатая регулировка яркости видеоизображения, включать/выключать устройство она не позволяет.
Слева от кнопки находится глазок датчика освещенности, справа — светодиод индикации работы устройства
Сзади, помимо посадочного места для крепления зеркала, предусмотрен еще один глазок, предназначенный скорее всего для еще одного датчика, но есть он там или нет я не понял, по крайней мере никакой реакции на изменение освещенности с этой стороны от устройства я не заметил. Возможно, что этот датчик, также как и динамик, сеточка под который также здесь присутствует, устанавливаются в какой-то другой модификации подобного зеркала.
Крепление выполнено полностью из металла
В прилагаемой к зеркалу инструкции приведен каталог возможных типов креплений. При этом на сайте для заказа пока доступны лишь три из них: №1, №3 и №7
По заявлению производителя, данные типы креплений должны соответствовать следующим маркам авто
Список совместимости креплений
Крепление № 1
• BUICK: Regal / GL8 / Firstland / Park Avenue / Lacrosse / ExcelleXT / Enclave / Encore
• CHEVROLET: Cruze / Epica / Aveo / Malibu
• GREAT WALL: M4 / Harvard h4 / H5 / Florid / C30 / C50 / V80
• FORD: Focus / Mondeo / Max / Fiesta / Explorer
• HONDA: CVR / Odyssey / CIVIC / Crosstour / Spirior
• HYUNDAI: IX35 / MISTRA
• JEEP: Compass / Patriot / Wrangler
• KIA: Sportage / K2
• LEXUS: 350
• MAZDA: M3 /M6 / M2 2008
• SUZUKI: SX4 / Crossover
• MITSUBISHI: Lancer / Outlander 2008 / Pajero / Lancer-ex
• NISSAN: Sylphy / Tiida / Qashqai / Teana / Livina / X-Trail / Qichen D50 / R50
Крепление № 3
• VW: New Baolai / Lavida / Sigtar / Magotan / Tiguan / Touran / Passat / Golf / POLO / Jetta / Santana / Phaeton / Gran Lavida
• AUDI: A4 / A6L
• SKODA: Fabia / Octavia / Superb / Rapid
Крепление № 7
• HYUNDAI: Elantra / Sonata / Verna / Tucson / I30 / Santafe / Accent
• KIA: Cerato / Sportage / Soul / Forte / RIO / K2 / K3
• HAWTAI: Santa Fe / Terracan
• MG: MG6 / MG3
• ROEWE: 550 / 350
• SSANGYONG
Согласно вышеуказанного списка, моей Toyota Corolla должен соответствовать тип крепления под №1 который собственно и был заказан. На практике оказалось, что это далеко не так, но скорее всего это связано с годом выпуска моего авто (2003). Возможно все же что в рестайловых версиях как раз и применяется тот тип, который и был мною получен. Проблему несовместимости впоследствии мне удалось решить при помощи “самопального” переходничка, сделанного из подручных материалов напильником 🙂
К зеркалу крепление прикручивается при помощи четырех шурупов из комплекта поставки
Декоративная накладка кабеля может регулироваться по длине, в зависимости от расстояния от зеркала до потолка
Одним концом накладка вставляется в специальные пазы на креплении зеркала, а вторым — под обшивку потолка
Для удобства монтажа, кабель для подключения зеркала к питанию и источникам видео-сигнала состоит из двух частей, т.е. можно сначала отдельно сверху смонтировать зеркало и отдельно же (например снизу, со стороны замка зажигания) завести кабель питания, протянув его через все труднодоступные места и уже после всего этого соединить обе части провода друг с другом
Питание на зеркало подается через специальный блок, предназначенный для фильтрации возможных помех от генератора автомобиля, здесь же предусмотрен предохранитель
Два “тюльпана” имеют соответствующие бирочки — для подключения камеры и любого другого источника видео-сигнала, например регистратора
Камера выполнена из металла и это сразу чувствуется по ее весу.
Характеристики
Класс влагозащиты: IP67
Видео-формат: NTSC
Минимальное освещение: 0.2 lux
Линза: 13.5мм
Увидев, что сверху крышка камеры закреплена при помощи четырех шурупов, у меня появилось желание их открутить и посмотреть, что же там внутри… Но видимо производитель не соврал про влагозащиту и открутив эти самые шурупы я понял, что снять крышку все равно не получится, т.к. она, похоже, дополнительно посажена на какой-то герметизирующий клей
Комплект беспроводной передачи изображения работает на частоте 2,4 GHz и состоит из двух устройств: передатчика (подключается к камере) и приемника (подключается к монитору)
Приемник отмечен надписью “Receiver”
А вот о назначении второго блока-передатчика приходится догадываться методом исключения — здесь почему-то решили не писать ничего поясняющего.
Отмечу, что если вы планируете использовать беспроводной блок, то при выборе камеры необходимо уделить особое внимание к исполнению разъемов для ее подключения, т.к. встречаются различные варианты и не все они могут быть совместимы с разъемами передатчика
Перейдем к сборке всей этой системы
Камера устанавливается в нужном месте (в моем случае — это декоративная накладка над номерным знаком), подключается к блоку-передатчику от которого получает питание и передает через него видео-изображение
Передатчик закрепляется в удобном месте, в моем случае — под обшивкой крышки багажника
Аккуратно протягиваем провод питания от передатчика и подключаем его по цветам к соответствующим проводам фонаря заднего хода. При включении заднего хода на передатчике загорается синий светодиод
Схема подключения зеркала-монитора примерно такая же
Единственное отличие, что питание на зеркало подается отдельно, в обход блока-приемника, поэтому провода питания от зеркала и приемника, по цветам, я скрутил вместе и уже потом подключил к замку зажигания.
Провод от зеркала пропустил под обшивкой левой стойки, беспроводной блок расположил снизу слева под панелью, за небольшим водительским бардачком
Установленное зеркало, из-за длинного крепления, располагается немного ближе к глазам водителя по сравнению со штатным, при этом появляется довольно внушительное пространство для видеорегистратора (на фото — MINI 0806 X44)
В данном случае декоративное крепление для кабеля мне не пригодилось, т.к. его минимальная длина оказалась больше чем расстояние от крепления зеркала до потолка
При включении зажигания зеркало автоматически включается, о чем говорит зеленый светодиод. Светодиод этот конечно красивый и все такое… но его мельтешение перед глазами, особенно ночью, довольно сильно отвлекает.
Поэтому пришлось использовать старый проверенный способ и заколхозить его кусочком черной изоленты с небольшой дырочкой 🙂
Проверяем работу системы в целом.
Включаем заднюю передачу. После этого, примерно через 1-2 секунды в зеркале загорается экранчик монитора, подъезжаем к препятствию (кирпичной стене) и замеряем расстояние для того, чтобы в дальнейшем ориентироваться по отображаемой на экране сетке
Аккуратно подкатываемся ближе и замеряем примерное расстояние, соответствующее отметке STOP на сетке монитора
Получается, что отметка STOP примерно соответствует расстоянию в 60 см от бампера. На таком расстоянии, при парковке без камеры, мне бы уже казалось что я не только должен был упереться в препятствие, но и заехать за него 🙂
А вот так выглядит картинка ночью, источниками света в данном случае являются лишь фонари заднего хода
В заключение — о своих впечатлениях от эксплуатации.
Если в автомобиле нет штатного монитора и отсутствует необходимость просмотра фильмов, то применение монитора встроенного в зеркало заднего вида мне кажется достаточно удобным — не занимает лишнего места на панели, включается и выключается самостоятельно, место расположения под потолком обеспечивает защиту от солнечных бликов. Единственным минусом в моем случае стало то, что зеркало оказалось все же немного длиннее штатного, поэтому водительский солнцезащиный козырек за него цепляется. С пассажирской стороны такой проблемы нет.
Качество картинки с камеры конечно не HD, но его вполне достаточно, чтобы рассмотреть ближайшие препятствия, ночью картинка также вполне читаемая, хотя угол обзора хотелось бы побольше.
Беспроводной блок со своей задачей справляется, передатчик и приемник работают но все же иногда могут появляться кратковременные помехи, влияющие на качество картинки. Думаю это связано с размещением передатчика в металлической крышке багажника, поэтому со временем попробую его перенести куда-нибудь в сам багажник.
Спасибо за внимание.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Лучшее из Китая многофункциональное автомобильное тонированное зеркало заднего вида со встроенным монитором и камерой заднего вида, но без видеорегистратора в комплекте: как закрепить умное внутрисало
Приветствую всех. В этом обзоре поговорим об автомобильном зеркале заднего вида с встроенным монитором и камерой заднего вида.Пару месяцев назад появилось у меня желание приобрести данное зеркало именно эту модель без видеорегистратора.На рынке это чудо стоит 4000 р я просто охренел от цены.Сказав продавцу, что в интернет магазинах оно стоит меньше 2000 р он пожал плечами.Продавец с бангуда предложил другие модели и камеры отдельно, но зачем они мне без монитора? А эту модель не давали и даже в продаже ее некоторое время не было из-за того, что эта устаревшая модель.Но спустя 2 месяца появилось это зеркало, сразу попросил ее на обзор и они выслали его на следующий день.
Мне нужна была именно эта модель с 4.3 дюймовым экраном и без видео регистратора, так как я не доверяю таким моделям 2 в 1,3 в 1 и т.д.Да это компактно, но качество записи видео там просто ужасное так еще и навигаторы кривые.
Пришла посылка, как обычно, слегка в помятой коробке.Камера и провода были отдельно в пакетике примотаны скотчем к коробке
Зеркало упаковано поролоном хорошо с обеих сторон+сама коробка была обмотана
Размеры зеркала такие
На задней части видим крепления на ваше штатное зеркало, оно универсальное т. е подходит на все зеркала
Тут же на задней части видим 3 кнопки которые отвечают за настройки.Средняя кнопка меню и боковые выбор.Настройки небольшие это: язык, яркость, контраст и формат дисплея.Лично я оставил все настройки по стандарту, кроме языка.
На креплениях имеются резиновые прокладки дабы не поцарапать ваше штатное зеркало, но мне показалось что эта прокладка очень из тугой резины как то не очень(
Первый косяк который я заметил это ржавчина на креплении
Прислали мне на обзор раколовку (тут на муське его нет), так вот там тоже была ржавчина, видимо склады у китайцев сырые а это для электроники очень плохо.

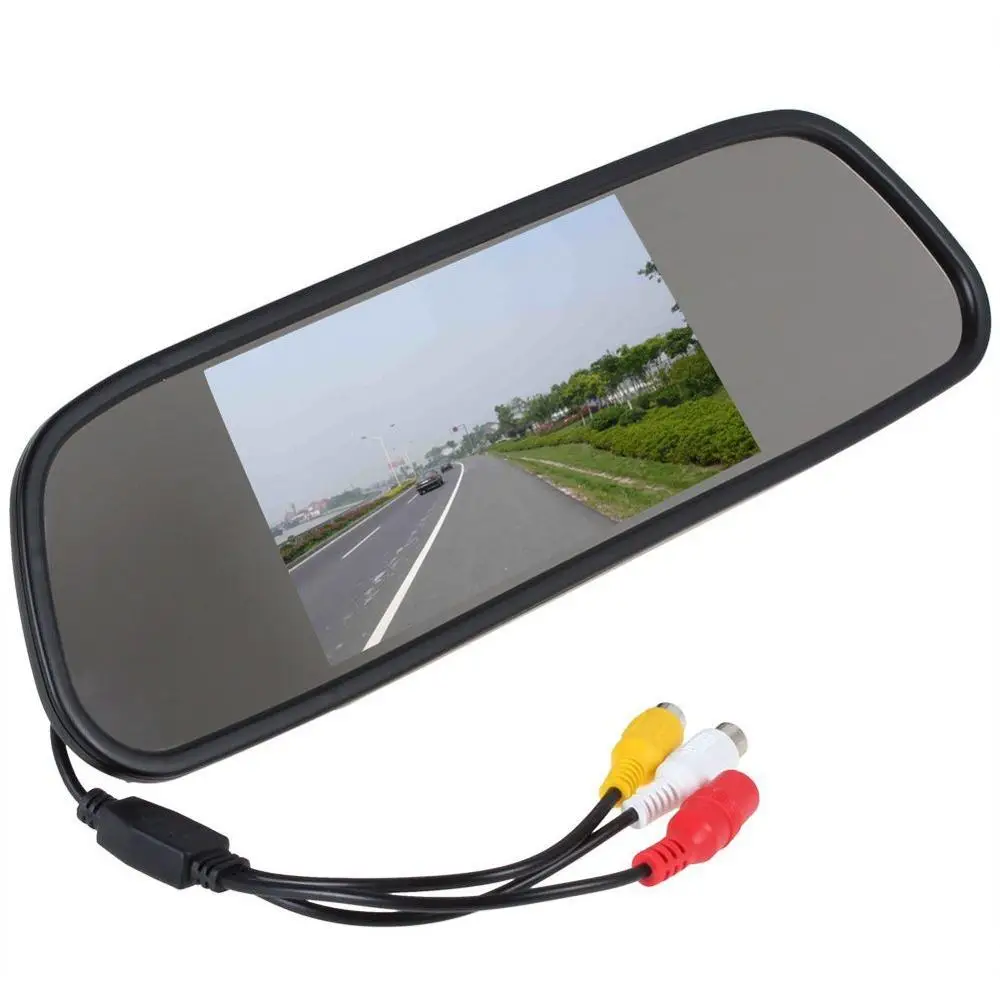

Провод зеркала имеет 3 входа.Красный, белый и желтый.
Красный-питание
Желтый-наша камера
Белый-можно втыкнуть еще одну камеру, видеорегистротор, магнитолу.
Ну а в общем между белым и желтым входом нет разницы
В дальнейшем хочу поставить в передний бампер камеру
На стекле наклена пленка, которую желательно не снимать до полного монтажа зеркала, мало ли, вдруг поцарапаете отверткой
Само зеркало слегка тонированное и экран практически не видно. Что бы его увидеть нужно смотреть под определенным углом
Далее у нас в наборе лежат 2 силовых кабеля примерной длины 1 метр.Чёрный кабель имеет более тонкие провода чем у красного.Ставлю минус не удобно паять такие «волосы»
Так же имеем видео кабель длинной 5 метров, что очень хорошо, так как можно установить в грузовики данный гаджет и в габаритные авто.
Так же этот кабель имеет общий + который нужен, если вы будете подключать камеру к магнитоле, но в нашем случае он не нужен.
Ну и последнее что есть в наборе это камера размеры которой составляют 2х2 см.Так же к камере в пакетике лежали 2 маленьких самореза, но они слишком мелкие, заменил на больших размеров
На камере видим 4 светодиода.Думал что будут ик диоды, но стоят обычные.Света от них мало, я бы сказал его вообще нет, но будет лишь полезно если вы припаркуетесь впритык к стенке, то они еле еле освещают некоторое расстояние.
На задней части камеры установлено регулируемое крепление
В описании сказано, что камера имеет защиту IP67, но судя по щели куда заходит провод,IP67 это полная шляпа.
Провод камеры имеет провод длиной примерно 25 см и который имеет 2 входа.Красный это питание, а желтый видео вход
Если будут затруднения, то как обычно в коробочке лежит инструкция и схема подключения
Установка и работоспособность зеркала
Вся установка заняла по времени заняла около 2х часов, не особо спешил, хотел все сделать аккуратно.
Зеркало я можно сказать прямо установил не стандартно, а приколхозил намертво, так что о скрипе и люфте и речи не может идти, да и снять вы его просто так не сможете)
Сначала вкрутил саморезы и на них одел крепления
А сделал я это потому что когда поставил это зеркало поверх штатного, то он у меня выглядывал и это мне сильно не понравилось.Теперь все смотрится красиво
Запитал зеркало от зажигания.Многие запитывают его от плафона, но учтите то, что постоянно идет питание на зеркало и через 4-5 дней у вас полностью сядет АКБ если авто стоит в гараже без движения. Так что я категорически не советую брать питание от плафона + это не безопасно, вдруг что-то коротнёт в ваше отсутствие это же Китай все таки!
Камеру я закрепил на крышке багажника большими саморезами
Питание камеры взял от лампочки заднего хода.Включаете заднюю передачу и у вас автоматически загорается монитор, и активируется камера
Во время дождя капли практически не попадают на камеру хотя это всё зависит от вышей установки.
Провода все протянул гофре в салон
Что касается настройки камеры, тут на всех авто по разному и где вы ее установите.Лично у меня минимальное расстояние на котором я вижу землю это 40 см от фаркопа.
Дальше буду менять угол камеры, и уменьшать расстояние что бы привыкнуть и освоить парковку по монитору.
Ну и в завершении пару моментов по зеркалу.
Товаром очень доволен.Зеркало по размерам больше родного и соответственно лучше обзор
Что касаемо экрана то все устраивает, как качество так и размеры дисплея, разрешения которого составляет 480RGBx272. Камера передаёт картинку в разрешении 480×234 пикселей.Больше вам не надо так как в не пишите видео на носитель, а просто воспроизводите на мониторе.
Что касаемо ночью, то камера имеет ночное видение, переключается в ч/б режим, но у меня на бампере установлены противотуманки и заднее освещение достаточно хорошее
Света хватает и ночной режим у меня не всегда активируется.Через заднее стекло я ночью ничего не вижу из-за тонировки а через зеркало монитора совсем другое дело
Плюсы и минусы данного зеркала
Недостаток я увидел в универсальном креплении.Сядет оно на любое штатное зеркало, вот только выглядывать будет ваше старое зеркало, поэтому я посадил на саморезы.
Из плюсов пожалуй то что тут нет регистратора и прочего мусора, который вроде компактно сидит, но не корректно работает.Картинка чёткая устраивает размер экрана ну и то, что зеркало больше штатного.Со стороны кажется что это обычное зеркало и воров они не будет так привлекать что бы его выдернуть
Стоит ли брать данный товар?
Лично эту модель я рекомендую всем. Очень незаменимая штука.При парковке видно детей и животных, которые часто гуляют во дворе.Если будете брать, то ищите модель с 5 дюймовым экраном, если такие есть в продаже.Что касаемо камеры тут проблем нет.Можно купить любую для вас удобную камеру заднего вида, а эту штатную с набора поставить вперед и сделать питание от кнопки, что я в будущем хочу сделать.Я надеюсь, что обзор будет Вам полезный.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Зеркало заднего вида со встроенным монитором.
Возникла у меня идея поставить зеркало заднего вида на авто Scoda Fabia MK1(2004 г.в)Ставить магнитофон с монитором дороговато, да и жалко выкидывать свой магнитофон который уже умеет читать музыку мп3 с флэшки.
Вынудил меня риск поцарапать чужую машину при парковке задним ходом.
Особенность Шкоды Фабии в том, что заднее стекло находится слишком высоко и приходится ориентироваться на лобовое стекло или крышу сзади-стоящей машины. Да и к тому же все зеркала в Фабии слишком «приближают» и вовремя сориентироваться при парковке очень сложно. Хотелось повесить какую то незаметную камеру сзади, чтобы меньше привлекать внимания зевак.
Для любителей трек кодов
Трек посылки
Внешний вид зеркала заднего вида с TFT монитором.
Дополнительные фото
Зеркальце представляет собой накладку на основное зеркало с надёжными креплениями.
Крепится на основное зеркало заднего вида.
Зеркало было подключено к фонарю заднего хода.(впрочем инструкция подключения и схема есть в коробочке самого зеркала.)
То есть при обычной езде по городу зеркало работает как штатное, как обычное зеркало заднего хода.
При включении заднего хода посередине загорается TFT монитор с разметкой зон парковки.
(Фото тыльной стороны я не делал)
На зеркальце с тыльной стороны имеются три кнопки:
Верхняя и нижняя кнопочка отвечают за выбор вперёд или назад.
Средняя отвечает за выбор режимов ( Освещённость, контраст, Насыщенность, Язык(для чего эта функция я так и не понял, но выбрал «русский»))
Видео и доп.информация
Видео вида камеры и зеркала при первом подключении и после монтажа на машине.Камеру на Фабию заказывал отдельно и не у этого продавца.
(если кому нужна будет ссылка, брошу её в комментарии)
Камера отлично встала вместо родной подсветки номера.В ней есть светодиод подсветки номера.
Ещё понравилось что у камеры «угол обзора» настолько приятный, что при округлой форме бампера на Фабии. Реально видно где находятся края машины.
Всё пришло в отдельных коробочках и отдельных посылках.Но встало всё идеально.
Проводов из комплектов камеры и зеркала хватило для качественной установки, нигде «экономить» на проводах не пришлось.Даже остался небольшой моток лишнего провода.
Кстати у продавца на сайте есть возможность выбора вариантов подключения зеркала.Можно выбрать проводное подключение или беспроводное.Соответственно можно выбрать и дополнительное оборудование для беспроводного подключения.
Вывод:
+ Лёгкость установки
+ Больший размер чем у штатного зеркала
(теперь можно в углу зеркала наблюдать за ребёнком пристёгнутым на детском кресле на заднем правом сидении)
+ Есть все необходимые провода и коннекторы для подключения.
+ Лёгкая тонировка зеркала, не слепит в очень яркую погоду.
+ Надёжные и продуманные крепления зеркала.
+ Несомненный плюс, это конечно невысокая цена.
— Нужно ставить фильтр питания для подключения камеры и зеркала к бортовой сети. (небольшая рябь на изображении на заведённой машине)
В целом покупкой очень доволен!
Зеркало заднего вида с камерой заднего вида: описание гаджета
Всем привет, уважаемые автомобилисты и просто любопытные читатели блога! На связи Андрей Кульпанов, и в этом обзоре хочу снова коснуться тематики безопасности. Для этого предназначены не только умные системы безопасности, такие как ABS и ESP, в автомобиле — многое зависит от качества обзора дорожного полотна и поведения других участников движения. В этом нам здорово помогают зеркала. Одной из модных новинок можно считать зеркало заднего вида с камерой заднего вида. Что это такое, и какие возможности оно может предоставить, об этом и пойдет речь ниже.
О предназначении камеры с зеркалом
Начать нужно с того, что каждая камера оснащена экраном для записи, а иногда и отображения визуальной информации. Таких устройств на рынке предлагается довольно много — сегодня ими торгует и алиэкспресс, и привычные розничные автомагазины. Тем не менее, далеко не все пользователи уверены в целесообразности такой покупки. Попробуем им в этом помочь.
Предназначение этого удобного девайса заключается в следующем:
- специальный монитор отображает видео, записанное камерой заднего наблюдения;
- устройство может использоваться и в качестве видеорегистратора;
- может помочь в управлении мультимедийной системой.
По своему предназначению всякая такая камера вкупе с зеркалом является частью системой парковки, в которую может также входить и парктроник. К числу главных преимуществ подобной системы можно отнести то, что ее установка не влечет за собой кардинальных изменений внутри салона и сохраняет целостность лобового стекла. Сразу после процесса установки и подключения Вы можете пользоваться данной системой вполне безопасно. По внешнему виду она напоминает традиционное зеркало заднего обзора, которое неинтересно злоумышленникам, чтобы проникать в транспортное средство.
Что учитывать при покупке такого удобного гаджета
Немаловажно уделить внимание обзору различных критериев, которые помогут выбрать Вам наиболее подходящее зеркало с камерой для своего автомобиля. На что же нужно обращать внимание, так это:
- угол обзора, который предоставляет девайс. От него будет зависеть, каким охватом обладает камера, то есть, то, что Вы сможете видеть, находясь в салоне;
- чувствительность камеры, что особенно важно в условиях сниженной видимости;
- конструктивные особенности матрицы, которая может быть типа CMOS или CCD. Первые стоят дешевле, зато вторые более качественно преобразовывают изображение в цифровой вид. Это может быть принципиально в темное время суток;
- наличие инфракрасной подсветки и предоставление качественного цвета. Камера с двумя этими критериями станет более предпочтительным выбором;
- степень защиты от попадания пыли и влаги извне.
Есть и другие параметры, но они уже играют второстепенную важность.
О подключении
Рассмотрим, какие сложность могут возникнуть на стадии установки и подключения гаджета. Множество камер, предлагаемых рынком, позиционируются, как универсальное оборудование. Что это значит? Их можно, по идее, установить в любое место в Вашей машине. Однако практичность изделия сразу снижается, зато возрастает риск привлечь внимание и стать жертвой автомобильных воров.
Можно приобрести штатную камеру, которая отличается высоким уровнем надежности. Однако ставят ее обычно еще на конвейере. Поэтому все другие варианты уже не будут давать той же гарантии. Еще один путь — номерная рамка, в которую встроены камеры. Как свидетельствуют отзывы других автовладельцев, установить такую конструкцию довольно просто, но, увы, она слабо защищена от посягательств посторонних лиц.
Чтобы правильно подобрать себе камеру, нужно понимать, каким образом будет выводить изображение. Также мы должны учитывать способ передачи сигнала на монитор и оптические возможности этого оборудования. У многих автолюбителей возникают сложности с выбором места под установку. Часто в качестве места выбирают бампер, но камера, при этом, должна быть надежно спрятана от посторонних глаз. Крепить на заднем стекле не имеет смысла, потому что хорошей обзорности Вы не добьетесь, даже, если в салоне будет находиться накладка на зеркало.
Как передается изображение — проводная и беспроводная связь
Поэтому мы условились о том, что надо качественно спрятать оборудование, иначе прослужит оно недолго. Теперь уделим время тому, как будет выводиться изображение для водителя. Как правило, это та же накладка, которая оснащена монитором и установлена на салонное зеркало. Камера должна быть обязательно совместима с монитором по своим характеристикам. Предусмотрены проводной и беспроводной способы передачи сигнала.
Чтобы гарантировать себе отсутствие радиопомех, необходимо прокладывать специальный кабель по салону. Но это сопряжено с демонтажом салонной обшивки, и занимает больше времени. Альтернативой может стать беспроводной вариант подключения, который вообще прост и доступен даже новичкам. Правда, рассчитывать на высокую дальность улавливания сигнала тоже не приходится. В этом случае применяются радиоприемник и радиопередатчик. Очень удобно использовать Wi-Fi соединение в таком способе передачи данных. Камера передает изображение на смартфон или планшет, которые могут работать на базе iOS либо на Андройде.
Можно подытожить, что такая камера обладает гораздо большим функционалом, чем обычное зеркало обзора. Тем более, что цена его доступна для большинства владельцев машин, особенно для тех, которые высоко ценят комфорт и безопасность в пути. На этом будем завершать сегодняшнюю публикацию. Также на моем блоге вы сможете прочитать о способах ухода за автомобилем, например: как вернуть блеск хромированным элементам или как приготовить полироль своими руками. Рекомендую подписаться на обновления блога и получать больше интересной информации. До новых встреч!
С уважением, автор блога Андрей Кульпанов
Место для контестной рекламы
Автор:Admin
Адрес | Время работы |
---|---|
г. Москва, Балаклавский пр., д. 5 (м. Чертановская) | пн.-пт. 10:00-20:00 сб.-вс. 10:00-18:00 |
Комсомольская пл., д.6, ст.м.Комсомольская | пн-пт 10:00-20:00 сб 11:00-16:00 |
Настасьинский переулок, д. 8, стр. 2, оф. 10, ст. метро Пушкинская | ПН-ПТ с 10:00 до 19:00 СБ с 10:00 до 18:00 ВС — выходной |
пр. Андропова, д.15, ст.м.Коломенская | Пн-Пт 11.00-20.00 Сб 11.00-16.00 |
ул Чермянская, дом 3 | Пн,Вт,Ср,Чт,Пт 08:00 — 22:00 Сб,Вс 10:00 — 18:00 |
ул Промышленная, дом 11 | Пн,Вт,Ср,Чт,Пт 08:00 — 22:00 Сб,Вс 10:00 — 18:00 |
ул Рябиновая, дом 37 | Пн,Вт,Ср,Чт,Пт 09:00 — 21:00 Сб,Вс 10:00 — 18:00 |
ул Бусиновская Горка, дом 2 | Пн,Вт,Ср,Чт,Пт 08:00 — 22:00 Сб,Вс 10:00 — 18:00 |
ул Фрезерная 2-я, дом 14 | Пн,Вт,Ср,Чт,Пт 08:00 — 22:00 Сб,Вс 10:00 — 18:00 |
ул Народного Ополчения, дом 34, стр. 1 | Пн,Вт,Ср,Чт,Пт 10:00 — 19:00 Сб,Вс выходной |
ул Перерва, дом 43 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 21:00 |
ул Перерва, дом 45 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
ул Новокузьминская 1-я, дом 25 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
ул 26-ти Бакинских Комиссаров, дом 14 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
пер Лучников, дом 4, стр. 2 | Пн,Вт,Ср,Чт,Пт 10:00 — 21:30 Сб,Вс 10:00 — 18:00 |
ул Поклонная, дом 11, стр. 1 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
пр-кт Зеленый, дом 24 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
пр-кт Мира, дом 61 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
пр-кт Мира, дом 116А | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
пр-кт Зеленый, дом 62А | Пн,Вт,Ср,Чт,Пт, Сб 10:00 — 20:00 Вс выходной |
пр-кт Комсомольский, дом 25 | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
ул Таганская, дом 31/22 | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
ул Ясногорская, дом 21, корп. 1 | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
ул 1905 года, дом 10, стр. 1 | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
ул Борисовские Пруды, дом 8, стр. 3 | Пн,Вт,Ср,Чт,Пт 09:00 — 21:00 Сб 10:00 — 17:00 Вс выходной |
ул Дружинниковская, дом 15 | Пн,Вт,Ср,Чт,Пт 10:00 — 20:00 Сб,Вс выходной |
пр-кт Ленинский, дом 133 | Пн,Вт,Ср,Чт,Пт 12:00 — 20:30 Сб,Вс выходной |
пр-кт Ленинский, дом 45 | Пн,Вт,Ср,Чт,Пт 08:00 — 20:00 Сб,Вс 08:00 — 19:00 |
ул Декабристов, дом 17 | Пн,Вт,Ср,Чт,Пт 12:00 — 20:30 Сб,Вс выходной |
проезд Шокальского, дом 61 | Пн,Вт,Ср,Чт,Пт 10:00 — 20:30 Сб 10:00 — 19:00 Вс выходной |
ул Паустовского, дом 8, корп. 1 | Пн,Вт,Ср,Чт,Пт 10:00 — 19:00 Сб 10:00 — 17:00 Вс выходной |
ул Борисовские Пруды, дом 18, корп. 1 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 20:00 |
ул Ялтинская, дом 2 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 21:00 |
ул Сущевский Вал, дом 26 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 20:30 |
ул Гончарная, дом 26 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 20:30 |
ул Народного Ополчения, дом 21, корп. 1 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 22:00 |
ул Академика Анохина, дом 2, корп. 1Б | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 22:00 |
б-р Осенний, дом 12 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 22:00 |
ул Таллинская, дом 7 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 22:00 |
ул Щербаковская, дом 7 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 09:00 — 22:00 |
ул Тульская Б. , дом 2 | Пн,Вт,Ср,Чт 10:00 — 19:00 Пт 10:00 — 17:45 Сб,Вс выходной |
ул Мусы Джалиля, дом 27, корп. 2, стр. 2 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
ул Братиславская, дом 14 | Пн,Вт,Ср,Чт,Пт,Сб 10:00 — 20:00 Вс выходной |
пр-кт Ленинградский, дом 74, корп. 5 | Пн,Вт,Ср,Чт,Пт 10:30 — 19:30 Сб 10:30 — 18:00 Вс выходной |
пр-кт Ленинградский, дом 37, корп. 6 | Пн,Вт,Ср,Чт,Пт,Сб 10:00 — 20:00 Вс выходной |
ш Ленинградское, дом 94, корп. 1 | Пн,Вт,Ср,Чт,Пт,Сб 10:00 — 20:00 Вс выходной |
ш Ленинградское, дом 3 | Пн,Вт,Ср,Чт,Пт 09:00 — 21:00 Сб,Вс 10:00 — 20:00 |
ул Профсоюзная, дом 146, корп. 1 | Пн,Вт,Ср,Чт,Пт,Сб 10:00 — 20:00 Вс выходной |
ул Профсоюзная, дом 3 | Пн,Вт,Ср,Чт,Пт 09:00 — 19:00 Сб 10:00 — 17:00 Вс выходной |
б-р Зубовский, дом 16/20, стр. 1 | Пн,Вт,Ср,Чт,Пт 11:00 — 20:00 Сб,Вс выходной |
проезд Шипиловский, дом 39, корп. 3А | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 21:00 |
ул Кировоградская, дом 22Г | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 21:00 |
ул Тушинская, дом 17 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 21:00 |
ш Варшавское, дом 79, корп. 2 | Пн,Вт,Ср,Чт,Пт, Сб,Вс 10:00 — 22:00 |
ул Электрозаводская, дом 24 | Пн,Вт,Ср,Чт,Пт 10:00 — 19:00 Сб,Вс выходной |
ул Кировоградская, дом 9, корп. 4 | Пн,Вт,Ср,Чт,Пт 10:00 — 20:00 Сб,Вс 10:00 — 18:00 |
ул Планерная, дом 7 | Пн,Вт,Ср,Чт,Пт,Сб 12:00 — 21:00 Вс выходной |
Зеркала с монитором | CarCamera.ru
Зеркала с монитором | CarCamera.ruЗеркала с монитором
BGT-DVR-Chr2-8
BGT-DVR-Ren3-8
BGT-DVR-Peg5-8
BGT-DVR-Hon1-8
BGT-DVR-Cad1-8
BGT-DVR-VW3-8
Зеркало заднего вида с видеорегистратором DVR-Mirror с картой памяти на 8Гб для Volkswagen Polo, Golf VI, GolfVI Gti, Passat, Passat Variant, Touran, Tiguan, Multivan, Cflifornia, Crafter, Caravelle,SciroccoBGT-DVR-Cit5-8
Зеркало заднего вида с видеорегистратором DVR-Mirror с картой памяти на 8Гб для CitroenC3 Picasso, C3 Picasso Trekker, C4, C4 Picasso, C4 Grand Picasso, C5, C5 Tourer, C6, DS3, DS4, DS5, Berlingo MultiSpace, Berlingo, Jumper, Jamper Minibus с датчиком дожBGT-DVR-VW4-8
BGT-DVR-Lada2-8
BGT-DVR-Mirror-T1
BGT-DVR-Por2-32
BGT-DVR-Nis3-8
BGT-035(4,3)BD
BGT-DVR-Mit1-8
BGT-DVR-Cad1-32
BGT-DVR-Opel2-8
BGT-DVR-Sub1-8
BGT-DVR-Aud2-32
BGT-DVR-Peg2-8
BGT-DVR-Inf2-32
BGT-DVR-MB1-8
BGT-DVR-Nis1-8
Зеркало заднего вида с видеорегистратором DVR-Mirror с картой памяти на 8Гб для Nissan Note, Tiida Hathback, Tiida Sedan, Juke, Qashqai, Qashqai2+, X-Trail Pathfinder без датчика дождя Teana, Murano, X-Trail, Navar, Patrol, GT-RBGT-DVR-Vol1-32
BGT-DVR-Jag1-32
BGT-DS-DV450GB
BGT-DVR-Suz1-8
BGT-DVR-DW2-8
BGT-DVR-Peg4-8
BGT-DVR-VW5-8
BGT-DVR-KIA1-8
BGT-DVR-Chevy1-8
Зеркало заднего вида с видеорегистратором DVR-Mirror с картой памяти на 8Гб для Chevrolet Spark, Aveo Hatchback, Aveo Sedan, Cruze Hatchback, Epica, Malibu, Orlando, Tahoe, Cobalt, Camaro, Trailblazer, Trailblazer 2013BGT-DVR-Cit2-8
BGT-DVR-SY1-32
BGT-DS-450A
BGT-DVR-Suz3-8
BGT-DVR-BYD1-8
BGT-DVR-Fiat1-8
BGT-035(4,3)D-OEM
BGT-DVR-Hon2-8
BGT-DS-DV450GA
BGT-DVR-Cit4-8
BGT-DVR-VW2-8
BGT-DVR-Lada1-8
BGT-DVR-Toy7-8
BGT-DS-430A
BGT-DVR-Dod1-8
BGT-DVR-Nis4-8
BGT-DVR-Lex1-32
BGT-DVR-Hum1-8
BGT-DVR-LR2-8
BGT-DVR-Opel3-8
BGT-DVR-Hyn1-8
BGT-DVR-Aud1-32
BGT-DVR-LADA3-8
BGT-031-1/32
BGT-DVR-BMW2-32
BGT-3DMIR
BGT-DVR-Por1-32
BGT-DVR-Nis2-8
BGT-035(4,3)B
BGT-DVR-Maz1-8
BGT-DVR-LR1-32
BGT-DVR-Opel1-8
Зеркало заднего вида с видеорегистратором DVR-Mirror с картой памяти на 8Гб для Opel Astra Sedan new, Astra GTC, Meriva, Zafira Tourer, Insignia Sedan, Insignia Hatchback, Astra, Mokka, Astra Sport Tourer, Astra Family, Astra Family Hatchback, Astra FamilBGT-DVR-Sub2-8
BGT-DVR-DW1-8
BGT-DVR-Peg1-8
BGT-DVR-VW1-8
BGT-DVR-Chevy2-8
BGT-043U
BGT-DVR-MB2-8
BGT-DVR-Cit1-8
BGT-DVR-Vol1-8
BGT-DVR-Inf2-32
BGT-DS-435A
BGT-DVR-Suz2-8
BGT-DVR-Fiat2-8
BGT-DVR-Peg3-8
BGT-DVR-Toy1-8
BGT-DVR-KIA1-32
BGT-DVR-Mirror-T2
BGT-DVR-GW1-8
BGT-DVR-Cit3-8
BGT-DVR-SY1-8
BGT-DVR-Sub3-8
BGT-DVR-BMW1-32
BGT-035NBU
BGT-035D-OEM
BGT-035-OEM
BGT-035NB
BGT-043
BGT-043-DVR
BGT-035(4,3)-OEM
BGT-043H
BGT-043ПU
BGT-043h5
Установка камеры заднего вида и зеркала заднего вида
Подключения к резервной лампе.На задней панели Tacoma есть три провода, с которыми вам придется иметь дело.
RCA. Это толстый провод с разъемами типа «папа» RCA на каждом конце. Один конец вставляется в косичку от камеры. Провод RCA необходимо протянуть под кузовом и ввести в кабину. Есть более простые способы протягивать проволоку, чем мой метод, но я попытался использовать уже существующий ткацкий станок. Я обмотал провод RCA в раздельном ткацком станке и протянул его вдоль / поверх существующего жгута проводов, идущего вдоль направляющей рамы со стороны водителя Tacoma.Я закрепил его стяжками. В паре участков я использовал выпрямленную вешалку для одежды, чтобы направить ее вдоль станка. Следить за ткацким станком над бензобаком очень сложно, но можно.
Я мог бы сделать это намного проще, не следя за ткацким станком, но, как вы можете сказать по первой просверленной мною дыре, я в некотором роде перфекционист. У меня нет фотографий этого, потому что все, что вы могли бы увидеть, — это какие-то застежки-молнии на фоне дна кровати.
На двойной кабине имеется удобный водонепроницаемый вход в кабину из-под грузовика.Он находится под сиденьем водителя между направляющей рамы и внешним краем кузова. Есть толстая резиновая втулка, препятствующая попаданию воды в кабину. Если ваш мизинец не поврежден, в хорошей форме и податлив, вы можете просунуть мизинец со стороны кабины вниз и обеспечить достаточную растяжку, чтобы вывести разъем RCA вверх. Я надеюсь, что в этом есть смысл.
Попав внутрь кабины, линия RCA следовала за этим пучком проводов вдоль пространства для ног водителя под порогом.Вся эта коричневая дрянь — песок. Я пропылесосил все это, а затем пришлось снять три других порога и очистить и эти области. Сработал OCD.
Поднесите линию RCA к точке под приборной панелью рядом с блоком предохранителей.
Питание и заземление. Два других провода в задней части грузовика будут подводить к заднему краю кузова за задним фонарем со стороны водителя.
Снимите задний фонарь и вытащите провода. Один черный, земляной. Один красный, мощность.
Я использовал водонепроницаемые метчики 3M (метчики вампира), чтобы прикрепить провода к ткацкому станку.Я мастер пайки, но, честно говоря, эти метчики отлично справляются со своей задачей. Съемные и снабжены силиконовой гидроизоляцией. Для пайки мне пришлось бы зачистить провод, припаять, а затем сделать водостойким изолентой. А изолента — плохой способ гидроизоляции. У меня много термоусадочной пленки, но мне пришлось бы разрезать провод, чтобы использовать ее. Поэтому я начал использовать эти краны в определенных областях. Кроме того, знаете ли вы, что на самом деле гораздо лучше обжимать, чем паять? Да, морские исследования это доказали.
Добавьте сюда изображение, чтобы показать отводы и задокументировать цвета проводов.
Вот и вся проводка от камеры. Это работает так, что когда вы включаете грузовик задним ходом, он дает питание резервному фонарю. Вы подключились к этой цепи, поэтому теперь вы автоматически подаете питание на камеру. Когда камера получает питание, она посылает сигнал по RCA для отображения на дисплее.
4,3 дюйма HD 1080P Автомобильный видеорегистратор с двумя объективами Автомобильное зеркало заднего вида Видеорегистратор — Walmart.com
«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получитьБЕСПЛАТНОЙ доставки на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
