Блокиратор рулевого вала Гарант Блок Люкс



Доставка в течение 4-х рабочих дней!

Для заказа блокиратора необходимо связаться с нами любым удобным для Вас способом и сообщить марку, модель, год выпуска автомобиля и тип коробки передач. Наши специалисты в кратчайшие сроки подберут для Вас соответствующую модель блокиратора Гарант Блок.


Гарант Блок Люкс — блокиратор рулевого вала

Замок блокирует рулевой вал транспортного средства посредством муфты, жёстко закреплённой на рулевом валу, и стопора, который вставляется в муфту и препятствует обороту рулевого вала, упираясь в элементы автомобиля. Стопор устанавливается в муфту автоматически, без манипуляции ключом. Снятие стопора с муфты происходит с помощью ключа Abloy.

В настоящее время модельный ряд механических противоугонных устройств Гарант Блок охватывает несколько сотен моделей автомобилей.

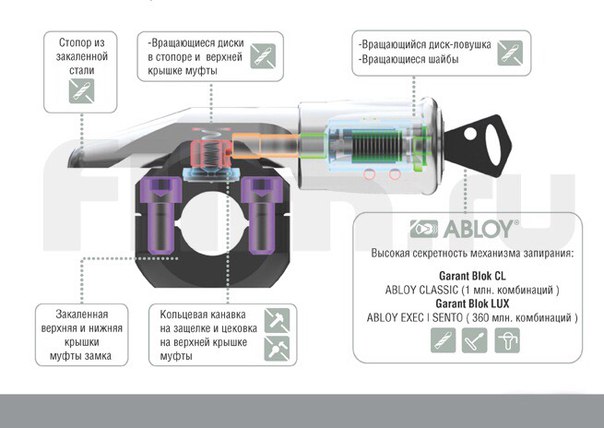

Элементы защиты Гарант Блок Люкс:

  • затруднен доступ к месту установки замка. Нет возможности работы там каким-либо слесарным инструментом или «болгаркой», из-за ограниченности свободного пространства;
  • особенности конструкции корпуса замка и положения стопора исключают доступ к соединительным винтам корпуса;
  • закаленная муфта, твердостью свыше HRC 50, а также специально установленные вращающийся защитный стакан и шайба, исключают высверливание механизма;
  • стойкий к криминальному разрушению вращающийся закаленный диск-ловушка из нержавеющей коррозионно-стойкой стали исключает высверливание механизма секретов;
  • стопор выполнен из полированной закаленной нержавеющей стали и имеет удобную рукоятку из эластичного ПВХ, повышающую комфортность эксплуатации в холодное время года;
  • специальный привод защелки, полностью исключает ее отжим;
  • кольцевые канавки с обратным конусом на поверхности защелки и на цековке муфты рулевого вала;
  • затруднен доступ к стопорному кольцу, фиксирующему диск-ловушку;
  • высокая секретность дискового механизма секретов Abloy, имеющего до 360 миллионов возможных комбинаций ключа.

Широкий ассортимент замков Гарант Блок позволяет оперативно подобрать блокиратор рулевого вала практически на любой автомобиль иностранного, российского или украинского производства.

Комплектуется механизмом секретов Abloy Exec/Abloy Sento (360 млн. комбинаций, двусторонний ключ, в комплекте 2 ключа), имеющим наивысшую надежность и криминальную стойкость.

Уровень криптостойкости Е = 60 единиц.





Конкурентные преимущества ТМ «ГАРАНТ»

Замки производства ООО «ФЛИМ» изготавливаются только на современном высокоточном прецизионном оборудовании (Швейцария, Чехия, Россия, США).

Современное высокотехнологичное оборудование позволяет изготавливать продукцию высочайшего качества с минимальным процентом несоответствий (менее 200 PPM). Для отслеживания качества выпускаемой продукции на каждой операции технологического процесса установлены автоматизированные посты контроля, проверяющие базовые параметры без участия человека.

В производстве используются последние разработки в области металловедения и металлообработки, механизмов секретности и новейших материалов.

Особенности технологии позволяют заводу-изготовителю предоставлять гарантию от 1,5 до 5,5 лет с даты продажи конечному потребителю на основную продукцию ООО «ФЛИМ». Высокие стандарты качества делают продукцию максимально полезной и привлекательной для потребителей, т.к. уменьшаются затраты времени на обслуживание автомобиля, затраты на страховку, гарантирована надежная защита автомобиля в течение длительного периода времени.

Замки с личинкой «Abloy», работающие по принципу вращающихся сувальдных дисков.

В состав цилиндра входит 11 дисков с шестью различными нарезками, что обеспечивает до 1,97 млрд. комбинаций. Замок обладает особой системой против высверливания, а также защитой от копирования ключа – заготовки ключей запатентованы и поставляются исключительно для уполномоченных дилеров со строгой отчетностью.

Все элементы замков выполнены с применением специальных материалов, легированных и закаленных сталей.

Единственный из представленных на рынке замков, изготовленный с использованием специальных сталей, подобранных в соответствие с требованиями криминальной стойкости, т.е. это единственный замок, состав сталей в котором, в отличие от конкурентов, полностью соответствует декларируемому.

В конструкции замков используются элементы, затрудняющие процесс криминального вскрытия (ролики, шарики, вращающиеся стаканы, термообработанные вставки и т.д.)

Комплексность обеспечения безопасности является фирменным элементом всей продукции ТМ «Гарант».

Каждый замок имеет индивидуальный серийный номер и защищен от подделок лазерной гравировкой.

Это позволяет контролировать их работоспособность в течение всего срока жизни и принимать оперативные меры к устранению возможных дефектов, является дополнительным фактором защиты от подделок.

Широкий модельный ряд

На данный момент разработано уже более 300 различных модификаций для 49 марок автомобилей и этот список постоянно растет.

Возможно исполнение замков «Гарант Бастион», «Гарант Блок» и «Гарант Консул» — с единым ключом и механизмом секретов — по системе мастер-ключ.

Дополнительное удобство для потребителя в эксплуатации замков различного назначения, комплексный подход к защите имущества.

Отличная эргономика замков

Все замки «Гарант Блок» имеют рукоятку с покрытием из пластмассы, улучшающей потребительские свойства в зимний период эксплуатации. Кроме того, в продукцию Гарант Блок и Гарант Панцирь входит защитный футляр.



Защита от подделок замков Гарант

Обязательные составляющие подлинного замка Гарант:

  • Наличие фирменной упаковки с реквизитами и логотипом компании Флим;
  • Фирменные ключи с надписью «ФЛИМ» или «ABLOY»;
  • Упаковка ключей в индивидуальные пакеты;
  • Фирменный технический паспорт/руководство пользователя на изделие;
  • Фирменный гарантийный талон;
  • Лазерная гравировка с фирменной символикой «ФЛИМ» на корпусе изделия (Гарант Блок, Бастион, Panzer).


Проверка подлинности замка Гарант

Идентифицировать подлинность замков Гарант можно по серийному номеру, который находится:

  • на этикетке, наклеенной на упаковочную коробку замка (в левом нижнем углу),
  • на этикетке, наклеенной на пакет с ключами,
  • на наклейке на технической документации.

Описание



Доставка в течение 4-х рабочих дней!

Для заказа блокиратора необходимо связаться с нами любым удобным для Вас способом и сообщить марку, модель, год выпуска автомобиля и тип коробки передач. Наши специалисты в кратчайшие сроки подберут для Вас соответствующую модель блокиратора Гарант Блок.


Гарант Блок Люкс — блокиратор рулевого вала

Замок блокирует рулевой вал транспортного средства посредством муфты, жёстко закреплённой на рулевом валу, и стопора, который вставляется в муфту и препятствует обороту рулевого вала, упираясь в элементы автомобиля. Стопор устанавливается в муфту автоматически, без манипуляции ключом. Снятие стопора с муфты происходит с помощью ключа Abloy.

В настоящее время модельный ряд механических противоугонных устройств Гарант Блок охватывает несколько сотен моделей автомобилей.



Элементы защиты Гарант Блок Люкс:

  • затруднен доступ к месту установки замка. Нет возможности работы там каким-либо слесарным инструментом или «болгаркой», из-за ограниченности свободного пространства;
  • особенности конструкции корпуса замка и положения стопора исключают доступ к соединительным винтам корпуса;
  • закаленная муфта, твердостью свыше HRC 50, а также специально установленные вращающийся защитный стакан и шайба, исключают высверливание механизма;
  • стойкий к криминальному разрушению вращающийся закаленный диск-ловушка из нержавеющей коррозионно-стойкой стали исключает высверливание механизма секретов;
  • стопор выполнен из полированной закаленной нержавеющей стали и имеет удобную рукоятку из эластичного ПВХ, повышающую комфортность эксплуатации в холодное время года;
  • специальный привод защелки, полностью исключает ее отжим;
  • кольцевые канавки с обратным конусом на поверхности защелки и на цековке муфты рулевого вала;
  • затруднен доступ к стопорному кольцу, фиксирующему диск-ловушку;
  • высокая секретность дискового механизма секретов Abloy, имеющего до 360 миллионов возможных комбинаций ключа.

Широкий ассортимент замков Гарант Блок позволяет оперативно подобрать блокиратор рулевого вала практически на любой автомобиль иностранного, российского или украинского производства.

Комплектуется механизмом секретов Abloy Exec/Abloy Sento (360 млн. комбинаций, двусторонний ключ, в комплекте 2 ключа), имеющим наивысшую надежность и криминальную стойкость.

Уровень криптостойкости Е = 60 единиц.





Конкурентные преимущества ТМ «ГАРАНТ»

Замки производства ООО «ФЛИМ» изготавливаются только на современном высокоточном прецизионном оборудовании (Швейцария, Чехия, Россия, США).

Современное высокотехнологичное оборудование позволяет изготавливать продукцию высочайшего качества с минимальным процентом несоответствий (менее 200 PPM). Для отслеживания качества выпускаемой продукции на каждой операции технологического процесса установлены автоматизированные посты контроля, проверяющие базовые параметры без участия человека.

В производстве используются последние разработки в области металловедения и металлообработки, механизмов секретности и новейших материалов.

Особенности технологии позволяют заводу-изготовителю предоставлять гарантию от 1,5 до 5,5 лет с даты продажи конечному потребителю на основную продукцию ООО «ФЛИМ». Высокие стандарты качества делают продукцию максимально полезной и привлекательной для потребителей, т.к. уменьшаются затраты времени на обслуживание автомобиля, затраты на страховку, гарантирована надежная защита автомобиля в течение длительного периода времени.

Замки с личинкой «Abloy», работающие по принципу вращающихся сувальдных дисков.

В состав цилиндра входит 11 дисков с шестью различными нарезками, что обеспечивает до 1,97 млрд. комбинаций. Замок обладает особой системой против высверливания, а также защитой от копирования ключа – заготовки ключей запатентованы и поставляются исключительно для уполномоченных дилеров со строгой отчетностью.

Все элементы замков выполнены с применением специальных материалов, легированных и закаленных сталей.

Единственный из представленных на рынке замков, изготовленный с использованием специальных сталей, подобранных в соответствие с требованиями криминальной стойкости, т.е. это единственный замок, состав сталей в котором, в отличие от конкурентов, полностью соответствует декларируемому.

В конструкции замков используются элементы, затрудняющие процесс криминального вскрытия (ролики, шарики, вращающиеся стаканы, термообработанные вставки и т.д.)

Комплексность обеспечения безопасности является фирменным элементом всей продукции ТМ «Гарант».

Каждый замок имеет индивидуальный серийный номер и защищен от подделок лазерной гравировкой.

Это позволяет контролировать их работоспособность в течение всего срока жизни и принимать оперативные меры к устранению возможных дефектов, является дополнительным фактором защиты от подделок.

Широкий модельный ряд

На данный момент разработано уже более 300 различных модификаций для 49 марок автомобилей и этот список постоянно растет.

Возможно исполнение замков «Гарант Бастион», «Гарант Блок» и «Гарант Консул» — с единым ключом и механизмом секретов — по системе мастер-ключ.

Дополнительное удобство для потребителя в эксплуатации замков различного назначения, комплексный подход к защите имущества.

Отличная эргономика замков

Все замки «Гарант Блок» имеют рукоятку с покрытием из пластмассы, улучшающей потребительские свойства в зимний период эксплуатации. Кроме того, в продукцию Гарант Блок и Гарант Панцирь входит защитный футляр.



Защита от подделок замков Гарант

Обязательные составляющие подлинного замка Гарант:

  • Наличие фирменной упаковки с реквизитами и логотипом компании Флим;
  • Фирменные ключи с надписью «

Известные способы взлома замков Гарант — механическая сигнализация — Антиугон

07 декабря 2006

Вместо предисловия

Борьба противоположностей, – это именно то, что лежит в основе создания нового замка. Одни придумывают все новые и новые способы взлома, другие создают более совершенные изделия, препятствующие этому, и надо понимать, что процесс этот бесконечен.

Любой замок отражает своё время, характерный для него уровень технического прогресса, развития техники и технологии. И потребитель должен осознавать, что покупает изделие актуальное на данный момент времени. По мере развития общества ситуация меняется, и замок, соответствующий требованиям криминальной стойкости лет 15-20 назад, сегодня вряд ли обеспечит выполнение своей задачи.

Приобретая изделия известных фирм и производителей, к которым, мы надеемся, относится и компания “ФЛИМ”, покупатель получает уверенность в том, что в них заложен многолетний запас средств и методик, способных противодействовать развитию криминальной мысли на перспективу. В то же время дешевые изделия, например, тех же азиатских производителей являются недобросовестно выполненными образцами замков 25-35 летней давности, поэтому ни о какой уверенности в безопасности говорить не приходится.

Всегда существовали и будут существовать способы взлома, известные либо специалистам, либо в силу сложности реализации доступные только государственным службам. Но они остаются за рамками публичности, поэтому меры борьбы с ними принимаются производителями только в том случае, если они в силу развития технологии, утечки информации или популяризации становятся доступны широкой массе угонщиков.

Часто широкому освещению различных методик взлома способствуют тесты и публикации о них в прессе, особенно после того, как журналисты берутся в виде намеков рассказывать об этих способах. Мы считаем, что это отрицательная тенденция. Ведь, обладая возможностью формирования общественного мнения и безусловным влиянием через средства массовой информации, журналисты в случае проведения тестов должны давать только свое резюме, не афишируя технических нюансов метода, что чаще всего не выдерживается.

Ранее мы не считали нужным приводить на сайте описания существующих способов и методик взлома противоугонных систем. Но ситуация со СМИ, сложившаяся в последние 2-3 года и открывшая достаточно широкую лазейку для потенциальных преступников, вызвала необходимость сделать имеющиеся способы и методики по их противодействию достоянием общественности.


Не распространяется на замки
иных производителей и марок

“Открытие отмычкой”

Способ был возможен на первых замках 1995-1997 годах, особенно реечных (200 выпущенных замков). Способ наиболее прост и распространен в настоящее время (более 25% угонов автомобилей, оборудованных механическим противоугонным устройством, совершены с применением именного этого способа). Применяется в течение всей многовековой истории замковых изделий. В настоящее время способ еще “срабатывает” на наиболее дешевых образцах замков, как правило, изготовленных в Китае, Малайзии, Индонезии, Вьетнаме и т.д. Доля подобных устройств на рынке России – более 80%.

Очевидная простота способа открытия отмычкой заставила отказаться от реечного замка и послужила основой применения иных механизмов секретов (от разных отечественных производителей). Через 4 года после начала производства замков, т.е. с 2001 года, “ФЛИМ” вообще отказался от отечественных поставщиков ключей и механизмов секретности, выпуская замки двух видов: с личинками “ФЛИМ” и личинками “Abloy”, исключающими возможность подбора ключей и сворачивания личинки.

СПОСОБ УСТРАНЕН


“Отсасывание”

К торцу замка присоединялся шланг и плотно удерживался на поверхности через переходник, обеспечивающий герметичность соединения. Затем создавался кратковременный (0,5-1 секунды) вакуум, для создания которого хватало мышечной силы легких человека крепкого сложения. Под действием вакуума защелка преодолевала силу сопротивления пружины и уходила внутрь корпуса стопора, после чего стопор вынимался из муфты. Способ был выявлен в 1997 году. Способ преподносился журналистами как неразрешимый и “убийственный” для замка.

Для борьбы с ним на поверхности стопора и защелки стали сверлиться отверстия, предназначенные для свободного доступа воздуха по обводному (минуя защелку) пути. В процессе совершенствования изделий в качестве имитации силы легких применялись профессиональные аппараты “Karcher”.

СПОСОБ УСТРАНЕН


“Высверливание муфты с последующим отжатием защелки”,
“Высверливание крепежных болтов”

Способы, выявленные в 1998 году. Время на взлом не более 4-5 минут. Для борьбы с этим способом все муфты на замках “Гарант” подлежат обязательной закалке, как верхняя, так и нижняя половина.

СПОСОБ УСТРАНЕН


“Высверливание стопора с последующим отжатием защелки”

Способ основан на введении в полученное отверстие крючка, которым зацеплялась пружина с защелкой и защелка вводилась внутрь стопора.

Под защелкой в стопоре стал устанавливаться диск из твердой закаленной стали, препятствующая доступу со стороны стопора.

СПОСОБ УСТРАНЕН


“Дубликат ключей”

Способ, основанный на непорядочности установщиков на СТО. При установке замка с ключа делается дубликат, закрепляемый затем в уговоренное место – чаще всего под передний бампер автомобиля на скотч.

Для борьбы с этим способом рекомендуем пользоваться услугами фирменных или просто хорошо известных СТО. Со своей стороны мы планируем, что все ключи для замков компании “ФЛИМ” поставлять в упаковке, исключающей возможность снятия с ключей копий, как это делается лучшими мировыми производителями, а при установке на место замка “Гарант Блок” использовать металлическую болванку.

СПОСОБ НЕ УСТРАНЕН,
так как обеспечивается халатностью автовладельца


“Ослабление крепления болтов на муфтах”

Способ, основанный на доступе злоумышленника к рулевому валу, применяется на мойках, сервисах и т.д. При этом, достаточно имея ключи ослабить крепление муфты. Подготовительную работу выполняет как правило сотрудник мойки или сервиса, а в последующем при угоне установленный на автомобиль “Гарант” свободно проворачивается, не блокируя рулевой вал автомобиля, и автомобиль, угоняется вместе с “Гарантом” Для реализации этого способа достаточно 10 секунд.

Способ применяется и в настоящее время.

СПОСОБ НЕ УСТРАНЕН,
так как обеспечивается халатностью автовладельца


“Сворачивание личинки”

Способ, основанный на введении в личинку специального приспособления – “свертыша”, превосходящим по показателям прочности и твердости детали личинки. Путем проворота “свертыша” при приложении силы рук, личинка проворачивается, открывая доступ к механизму перемещения защелки. Способ наиболее прост и распространен в настоящее время (более 65% угонов автомобилей, оборудованных механическим противоугонным устройством, совершены именно этим способом). Применяется в течение всей многовековой истории замковых изделий на наиболее дешевых образцах, как правило, изготовленных в Китае, Малайзии, Индонезии, Вьетнаме и т.д. Доля подобных устройств на рынке России – более 80%!

Для борьбы с этим способом ООО “ФЛИМ” отказался от азиатских и отечественных поставщиков недорогих личинок, ключей и механизмов секретности, выпуская замки двух видов: с личинками “ФЛИМ” и личинками “Abloy” исключающими возможность подбора ключей и сворачивания личинки.

СПОСОБ УСТРАНЕН


“Высверливание личинки”

Способ, основанный на доступе к механизму перемещения защелки путем высверливания в личинке замка отверстия. Применяется при явной неспособности применить способ “Сворачивание личинки”. Время вскрытия не более 120 секунд. Выявлен в 1998 году.

Для противодействия этому способу в самой личинке установлена вращающаяся каленая шайба. На моделях “Гарант Люкс” ставится дополнительная шайба и перед личинкой. Защиту наружной поверхности обеспечивает специальный стакан, выполненный из закаленной нержавеющей стали, на новых моделях “Гарант Блок Люкс” защитный диск выполнен из более перспективной стали, а в старых моделях “Гарант Люкс” были установлены дополнительные шарики.

СПОСОБ УСТРАНЕН


“Выбивание стопора на замке автомобиля Lada-2110”

Способ, основанный на действии 2-го закона Ньютона (Ускорение, приобретаемое телом прямо пропорционально действующей на тело силе, обратно пропорционально массе тела и направлено в сторону действия силы).

Прикладывая определенное вытягивающее усилие на стопор (1), по его части, с обратной стороны которого находится защелка, наносятся сильные удары молотком (2). Защелка под действием импульса преодолевает усилие пружины и перемещается внутрь корпуса стопора на некоторое расстояние, после чего фиксируется силой (1). С каждым последующим ударом она уходит глубже и глубже, пока не освобождает стопор с посадочного места. Конечная фаза операции может занимать не более 35 секунд.

Способ, обсуждаемый с 2001 года, простой на первый взгляд, крайне сложен в применении, не получил распространения, так как основан на ряде допущений:

  • преступник должен иметь возможность безбоязненно работать с молотком или кувалдой,
  • время открытия носит случайный характер, как и случайный характер у имеющихся навыков злоумышленника и усилие выдергивания стопора.

Если бы этот способ применялся в реальности, то мы либо специалисты МЧС (это те люди, которые чаще других сталкиваются с необходимостью демонтажа “Гаранта”), открывали замок именно этим способом. Но нет, абсолютно все предлагаемые, в том числе и в Интернет способы “снятия Гаранта за несколько секунд”, по факту оказываются ограниченными применением болгарки – достаточно шумного, но эффективного и безальтернативного средства.

Наши рекомендации по исключению возможности применения данного способа к автомобилю Lada 2110 заключаются в следующем:

  • необходимо ограничить доступ к стопору со стороны защелки – поэтому мы рекомендуем пересмотреть схемы установки замка на Ваших автомобилях, так как удар должен быть направлен строго перпендикулярно оси стопора, необходимо сделать это невозможным.
  • рекомендуем производить установку муфты в районе расположения шпильки крепления педального узла – это не даст возможности проворота стопора.

Для предотвращения возможности снятия замка указанным способом нами была изменена конструкция защелки и цековки муфты. На них стали выполняться кольцевые канавки с обратным конусом, обеспечивающим надежное зацепление защелки и муфты при попытке выбивания в любую сторону и возвращающими защелку в рабочее положение.

СПОСОБ УСТРАНЕН


“Выбивание стопора с последующей установкой ограничителя”

Один из вариантов вышеуказанного способа. Ограничителем может быть линейка, нож или иной предмет, ограничивающий ход защелки. Отличается от первого направлением приложения усилия (1) – в обратную сторону, в пределах свободного хода. После перемещения защелки внутрь корпуса стопора в имеющийся зазор между стопором и муфтой устанавливается ограничитель (нож, линейка), фиксирующий защелку на месте, и стопор вынимается из муфты.

Для предотвращения возможности снятия замка указанным способом нами была изменена конструкция защелки и цековки муфты. На них стали выполняться кольцевые канавки с обратным конусом, обеспечивающим надежное зацепление защелки и муфты при попытке выбивания в любую сторону и возвращающими защелку в рабочее положение.

СПОСОБ УСТРАНЕН


“Отступление от требований инструкций при установке муфты”

Способ, недостойный отдельного упоминания, если бы не количество угонов автомобилей, совершенное при его применении (около 4%).

Лишний раз подтверждается мнение, что “умом Россию не понять”. Способ основан на стремлении автовладельцев “доработать” замок. Под муфту замка автовладельцы подкладывают изоляционную ленту, ленту фум, скотч, картон, шлифовальную бумагу, пластик и иные материалы, назначение которых вообще тяжело осознать в применении к противоугонным замкам. В результате муфта свободно проворачивается на рулевом валу и препятствия для злоумышленника не представляет.

Способ применяется и в настоящее время.

СПОСОБ НЕ УСТРАНЕН,
так как обеспечивается халатностью автовладельца


“Применение электромагнита”

Способ ограничен отсутствием в настоящее время технической возможности изготовления электромагнита, обеспечивающего узконаправленное электромагнитное поле диаметром не более 14-15 мм. Теоретически возможен, но в данном случае электромагнитное поле распространится по всей поверхности металла и даже, обеспечив втягивание защелки, намертво зафиксирует стопор в муфте. В качестве примера желающие могут попробовать снять заготовку со стола шлифовального станка, зафиксированную с помощью электромагнита.

СПОСОБ НЕ УСТРАНЕН,
а ограничен существующим уровнем развития технологии


“Применение жидкого азота”

Данный способ ограничен необходимостью применения креостата – сосуда Дюара, причем необходимым и обязательным условием применения данного способа – является обеспечение объемного охлаждения замка. Что представляется нереальным, по крайней мере, в обозримом будущем. Таким способом теоретически возможно снимать любые замки, не только производства “ФЛИМ
