Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Содержание:

Правила эксплуатации
Причины
Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня это одна из наиболее редко используемых функций. Теперь это мобильная розетка для зарядок, регистраторов, насосов и других девайсов.

Внешний вид прикуривателя

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина	Ваши действия
Сгорел предохранитель	Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки
Плохой контакт	Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что розетка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергозатратного оборудования.

Не работает прикуриватель

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

Проверьте, в каком состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F10. В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
Если замена предохранителя желаемого результата не дала, придется разобрать розетку.
Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Значит, поломка в самом прикуривателе.

Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.

Разрушенный полупроводник это наиболее редко встречающаяся проблема с прикуривателями на ВАЗ 2109.
Более распространенная неприятность — окисление контактов или слетевший разъём.
Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъёмов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
Либо другой вариант: нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Загрузка .

Замена блока предохранителей на ваз 2108, ваз 2109, ваз 21099

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка. У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики: Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку. После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания.

На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем).

Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари. От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно. Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.

Реле: К1 — Реле времени омывателя заднего стекла К2 — Реле-прерыватель указателей поворота и аварийной сигнализации К3 — Реле стеклоочистителя К4 — Реле контроля исправности ламп (или перемычки, или ничего) К5 — Реле включения дальнего света фар К6 — Реле включения очистителей фар К7 — Реле питания электростеклоподъёмников К8 — Реле включения звукового сигнала К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя К10 — Реле включения обогрева заднего стекла К11 — Реле включения ближнего света фар Предохранители: 1 (8A) Правая противотуманная фара, индикатор включения 2 (8A) Левая противотуманная фара 3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар 4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика 5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы 6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты) 7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения. 8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты). Звуковой сигнал и реле его включения 9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет) 10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет) 11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации 12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей 13 (8A) Правая фара(дальний свет) 14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар 15 (8A) Левая фара(ближний свет) 16 (8A) Правая фара(ближний свет) Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта: старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.

От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху. Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей У них: Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку. Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов. Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.

Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.

Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки Тут 2 варианта проводки панели приборов: — Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.

— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок.

Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора: для электронной педали газа Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики.

А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.

Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле. Остальное также, как у шестидесятки.

Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи.

Это в основном на машины с электронной педалью газа.

Реле: К1 — Реле включения очистителей фар ИЛИ К1 — Реле включения вентилятора двигателя (Е-Газ) К2 — Реле-прерыватель указателей поворота и аварийной сигнализации К3 — Реле очистителя ветрового стекла К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней Или перемычки при отсутствии реле К5 — Реле включения электростеклоподъёмников К6 — Реле включения звукового сигнала К7 — Реле включения обогрева заднего стекла К8 — Реле включения дальнего света фар К9 — Реле включения ближнего света фар Предохранители: F1(10A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар ИЛИ F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ) F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты) F7(20A) Электродвигатель вентилятора отопителя. Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка). Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется) F8(7.5A) Правая противотуманная фара F9(7.5A) Левая противотуманная фара. F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения. На Е-Газ дополнительно Блок управления электропакетом F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет) F12(7.5A) Правая фара(ближний свет) F13(7.5A) Левая фара(ближний свет) F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар F15(7.5A) Правая фара(дальний свет) F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов). Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла F17-F20 Запасные предохранители

ИТОГО: Блоков 3 вида: 1 — первое реле омывателя заднего стекла (у блока 11 реле). 2 — первое реле фароочистителей (у блока 9 реле). 3 — первое реле вентилятора (у блока 9 реле).

Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87).

И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание. Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать. Блоки располагаются в коробке воздухопритока, где постоянно сыро.

Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11. Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком).

Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы).

И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь. Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2108-vaz-2108.html

Предохранители и реле ВАЗ 2108, 2109, 21099

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок».

Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

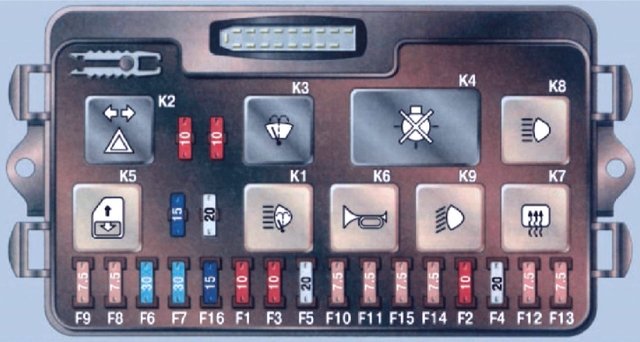

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя ветрового окна
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители

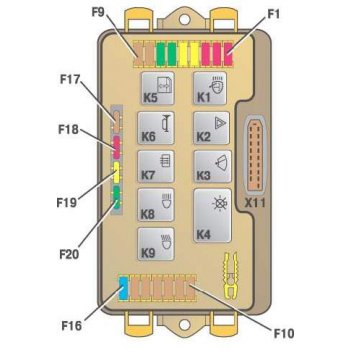

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)	Реле времени омывателя заднего стекла
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)	Реле включения обогрева заднего стекла
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)	Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)	Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения).Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.Задние фонари (лампы света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.Контрольная лампа давления масла.Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала).Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей.Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет).Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет).Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7. 5)	Левая фара (дальний свет).Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка, соединяющаяся с задним жгутом проводов;
Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:
Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;
Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;
Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.
Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:
В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

Ваз 2104, 2105

Ваз 2106

Ваз 2107, 21047

Ваз 2110, 2111, 2112

Ваз 2113, 2114, 2115

Ваз 2121, 21213, 21214

Источник: https://base-ex. com/rele-vaz-2109-2108-21099

Монтажный блок предохранителей ВАЗ 2109 — 21099 с карбюраторными моторами

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших отличиях электрической схемы, различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

окисление контактов;
замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

нестабильная работа фар или произвольное включение/выключение/переключение режима;
проблемы с магнитолой;
периодически пропадающее зажигание;
нечеткая работа дворников или омывателей;
нечеткая работа звукового сигнала;
неправильная или нечеткая работа указателей поворота.

Источник: https://VipWash.ru/elektrika-avtomobilya/montazhnyy-blok-predohraniteley-vaz-2109-21099-s-karbyuratornymi-motorami

Монтажный блок с предохранителями на ВАЗ 2109 (схема)

Содержание:

Схемы
Бп старого образца
Бп нового образца
Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

Детали монтажного блока маркируются по-разному;
Номинал у предохранителей отличается;
У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

Бп старого образца

Рассмотрим первым делом Бп старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

Старый БП

Бп нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Загрузка …

No Comments Yet!
You can be first to comment this post!

Close Window

Loading, Please Wait!

This may take a second or two.

Источник: http://luxvaz.ru/vaz-2109/347-predohraniteli.html

Замена монтажного блока на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Монтажный блок – на автомобилях семейства Самара использовалось всего два блока, первый блок ставился на карбюраторные автомобили и применялся в плоть до 1998 года (Носил индекс он «17.

3722»), после же 1998 года когда автомобили семейства Самара начали уже переводить на инжекторную систему впрыска, начал применяться другой монтажный блок от автомобиля ВАЗ 2114 и индекс он носил похожий с маркой автомобиля («2114–3722010–60» он маркировался), отличались два этих блока типами реле (Они были более маленькие на новом блоке и более компактные) и предохранителями (на старом блоке использовались цилиндрические предохранители как на классике, для наглядности цилиндрические предохранители на фото ниже можно увидеть, на новом же они были уже флажковые).

Примечание!
Для того чтобы произвести замену блока на новый, много инструментов вам не нужно главное: Головками накидными запаситесь, к ним удлинитель приобретите, так же отвёртку на всякий случай (Подковырнуть ей монтажный блок в случае чего), ну и гаечный ключ ещё возьмите чтобы отвернуть гайку крепления минусового провода на клемме!

Краткое содержание:

Замена монтажного блока
Дополнительный видео-ролик

Где находиться монтажный блок?
На всех автомобилях Самарского семейства (Не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть его капот поднимите у автомобиля и посмотрите под лобовым стеклом, он на фото для наглядности стрелкой указан (Но там крышка верхняя снята с блока, а у вас она будет поэтому учтите это).

Когда нужно менять монтажный блок?
Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете).

Как заменить монтажный блок на ВАЗ 2108-ВАЗ 21099?

Снятие:
В том чтобы снять монтажный блок нет ничего сложного, в начале отщёлкните все защёлки которые крепят крышку блока (см.

фото 1) и после чего снимите её, теперь переходите к отсоединению верхней колодки проводов как это показано на втором рисунке, а когда колодка будет вынута по бокам блока отверните две гайки которые его крепят на кузове (При помощи накидной головки и удлинителя отворачивайте их), ну и завершение чуть приподнимите блок (см. фото 4) и от обратной его стороны отсоедините все колодки проводов которые препятствуют его снятию, но прежде чем каждую колодку отсоединять рекомендуем на них и в тех местах куда они у вас будут подсоединяться сделать метки того, куда какая колодка подсоединяется, это делается для того чтобы при установке вы не запутались какой провод куда идёт.

Примечание!
Кстати когда монтажный блок будет снят, под ним ещё вы найдёте уплотнительную прокладку, так вот смотрите чтобы она была в приемлемом состоянии и не имела сильных трещин и тем более разрывов, так как если она будет пропускать воду (А вода туда попадает) то есть вероятность того что вода на контакты попадёт, в связи с чем это может привести к короткому замыканию (Если провода будут оголены) и возгоранию или выходу из строя данной электрической цепи (То есть если сгорит провод идущий к примеру на ближний свет на левой фаре, то пока вы его не замените, то на левой фаре у вас ближний свет гореть не будет)!

Установка:
Новый блок на своё место устанавливается точно так же как и снимается, просто операция в обратном порядке снятию в этом случае должна производиться.

Дополнительный видео-ролик:
Если вам надоел блок старого образца (У него просто предохранители очень часто выпадают или контачат плохо, в связи с этим какая либо электрическая цепь, к примеру ближней свет на левой фаре то горит то нет из-за этого самого плохого контакта), то есть можно заменить на нового образца но его цена не такая уж и маленькая (Смотря как вы зарабатываете) или можно из старого переделать в блок нового образца, то есть предохранители уже на вашем будут использоваться не цилиндрические а нормальные флажковые, которые имеют очень плотное прилегания и проблем с электроникой у вас уже такой не будет, более подробно про эту переделку, смотрите в подробном ролике ниже:

Источник: https://Vaz-Russia.com/remont-vaz-2108/zamena-montazhnogo-bloka-na-vaz-2108-vaz-2109-vaz-21099.html

Ваз 2109 предохранители: как выполняется замена

Установка блока предохранителей под капотом авто ВАЗ 2109

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена замены предохранителя будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расположение предохранителей в блоке автомобиля ВАЗ 2109

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

Каждому из блоков соответствуют только определенные предохранители.
Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
Пинцетом захватывается предохранитель и вытаскивается.

Предохранитель пинцетом вытаскивается из блока

Запасные предохранители установлены впереди блока.
Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

Отсоединяется аккумуляторная батарея.
Разбирается в салоне «бардачок».
Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
В подкапотной части авто снимается крышка монтажного блока.
Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

Извлечение монтажного блока

Монтажный блок вынимается.
Убирается прокладка, как показано на фото.

Прокладка под монтажным блоком

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

Отыскивается сгоревшая дорожка.
Вырезается участок, пришедший в негодность.
Окисленные места протираются бензином.
Припаивается новая проволока.
Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 замена блока предохранителей, хорошо видно на видео.

Электрическая схема блока предохранителей ваз 2109: инструкция по уходу и ремонту

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

К1 – отвечает за время омывания стекла сзади.
К2 – поворотники и аварийка.
К3 – стеклоочиститель.
К5 – фары дальнего света.
К6 – фароочиститель.
К8 – отвечает за сигнал.
К9 – включение вентилятора в системе охлаждения мотора.
К10 – отвечает за обогрев стекла сзади.
К11 – фары ближнего света.

Строение схемы нового блока

К1 – фароочиститель.
К2 – прерыватель поворотников и аварийки.
К3 – очиститель лобового стекла.
К4 – контроль за исправностью лампочек.
К5 – отвечает за стеклоподъемник.
К6 – сигнал звука.
К7 – обогрев стекла заднего вида.
К8 – дальний свет.
К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

F1 – фарные очистители. Используют предохранитель (10А).
F2 – повороты и аварийка (10А).
F3 – задние стоп-сигналы и салонный плафон (10А).
F4 – обогрев стекла и прикуриватель (20А).
F5 – сигнал и вентилятор охлаждения (20А).
F6 – стеклоподъемник на передних дверцах (30А).
F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
F8 – противотуманка Л (7,5А).
F9 – противотуманка П (7,5А).
F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
F11 – правый габарит и фара (7,5А).
F12 – фары ближнего света П (10А).
F13 – фары ближнего света Л(7,5А).
F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
F15 – фары дальнего света П (7,5А).
F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

При ремонте автомобильного электрооборудования обязательно нужно отключить
провод от минусной клеммы аккумулятора.
Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
собой перегорание токоведущей дорожки.
Если есть необходимость снять блок, то нельзя для этой цели использовать
металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
Всю процедуру производить аккуратно и без спешки.
Отсоединить все имеющиеся предохранители и реле.
Снять саму плату. Далее или заменить, или чистить старую.
Аккуратно почистить растворителем токоведущие дорожки, только делать все
предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
повредить, а если их повредите, придется паять.
Собрать в обратной последовательности.
Ваз 21093 схема электро готова исполнять свои функции.

Схема предохранителей ВАЗ

Приведена схема монтажного блока предохранителей на все основные легковые автомобили семейства ВАЗ: ВАЗ-2105, ВАЗ-2115, ВАЗ-2112, ВАЗ-21093 и ВАЗ-21099. Также показаны фотографии с расположением предохранителей в салоне. Информация предназначена для самостоятельного ремонта электрооборудования авто. При любых неполадках с электрикой — блок предохранителей это первое место, которое владелец авто должен проверить. Не лишним будет напомнить, что нельзя заменять предохранители другими, рассчитанными на меньшую силу тока или проволочными перемычками, так как это может вызвать повреждение электрических цепей. Перед заменой сгоревшего элемента нужно выяснить причину его перегорания и устранить поломку — просмотреть всю цепь, которую защищает данный предохранитель. При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода, так как это может привести к перегоранию токоведущих дорожек на печатных платах блока.

Блок предохранителей ВАЗ-2105

№ предохранителя Защищаемые цепи
1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)

2 (8А) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового стекла. Реле очистителей и омывателя фар (контакты)
3(8А) Резервный
4(8А) Резервный
5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А) Прикуриватель. Штепсельная розетка для переносной лампы
7 (16А) Звуковые сигналы
8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
9 (8А) Регулятор напряжения генератора
10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
11 (8А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
12 (8А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
13 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет)
14 (8А) Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения.
15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете)
17 (8А) Левая фара (ближний свет)

Назначение реле ВАЗ-2105

К1. Реле включения обогрева заднего стекла
К2. Реле включения очистителей и омывателей фар
К3. Реле включения звуковых сигналов
К4. Реле включения электродвигателя вентилятора системы охлаждения двигателя
К5. Реле включения дальнего света фар
К6. Реле включения ближнего света фар

Блок предохранителей ВАЗ-2115

№ предохранителя Защищаемые цепи
F1 (10 А) Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.
F2(10A) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F3 (7,5 А) Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы).
F4(20A) Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20 А) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.
F6 (30 А) Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).
F7 (30 А) Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).
F8 (7,5 А) Правая противотуманная фара.
F9 (7,5 А) Левая противотуманная фара.
F10(7,5 А) Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.
F11 (7,5 А) Лампы габаритных огней по правому борту.
F12(7,5A) Правая фара (ближний свет).
F13(7,5 А) Левая фара (ближний свет).
F14(7,5A) Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.
F15(7,5A) Правая фара (дальний свет).
F16 (15 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя).

Назначение реле ВАЗ-2115

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар.

Блок предохранителей ВАЗ-2112

Предохранитель №: Амперы За что отвечает:
F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 7,5 Ближний свет в левой фаре
F3 10 Дальний свет в левой фаре
F4 10 Правая передняя противотуманная фара
F5 30 Стеклоподъемники дверей
F6 15 Переносная лампа, прикуриватель
F7 20 Вентилятор радиатора, звуковой сигнал
F8 20 Обогрев заднего стекла
F9 20 Омыватель и очиститель лобового стекла
F10 20 Резервый
F11 5 Габарит с правой стороны
F12 7,5 Ближний свет в правой фаре
F13 10 Дальний свет в правой фаре
F14 10 Противотуманная фара, левая
F15 20 Обогрев сидений
F16 10 Аварийный сигнал, поворотники
F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
F18 25 Прикуриватель, подсветка бардачка, отопитель салона
F19 10 Лампа заднего хода, контроль исправности стоп сигнала
F20 7,5 Задние противотуманные фары

1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание

Электросхема ВАЗ-2110, 2111 и 2112

Блок предохранителей ВАЗ-21093 и ВАЗ-21099

Блок предохранителей ВАЗ 21093 расположен под капотом, под лобовым стеклом со стороны двигателя. Для замены одного из предохранителей блока нужно нажать на две защелки блока, и снять защитную крышку. Внутри есть специальный пинцет, которым нужно пользоваться при замене предохранителей.

Большинство цепей у автомобиля ВАЗ включаются выключателем зажигания. Всегда включены остаются цепи питания звуковых сигналов, прикуривателя, стоп–сигнала, плафона, штепсельной розетки для переносной лампы, цепь питания аварийной сигнализации, часы и фонари сигнализации открытых передних дверей. Далее смотрите продолжение сборника схем для остальных автомобилей семейства ВАЗ.

Это должен знать каждый владелец авто:

Предохранители ВАЗ

В данном справочнике приводится схема блока предохранителей на все основные легковые автомобили семейства ВАЗ: ВАЗ-2101, ВАЗ-2110, ВАЗ-2114, ВАЗ-2109 …

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

Большинство электрических цепей защищены плавкими предохранителями.

Блок предохранителей установлен в задней части моторного отсека со стороны водителя.

На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

Новый блок предохранителей.

Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

Блок предохранителей раннего выпуска

Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице

Нажмите на защелки с обеих сторон крышки и снимите ее.

Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

В передней части блока установлены запасные предохранители.

Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока:

— старый 17.3722

и с 1998 года новый 2114–3722010–60

Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Предохранители для монтажного блока 2114-3722010-60

№ Сила тока / А — Приборы защищаемой цепи

F9 /7,5 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

F8 /7,5 Левая противотуманная фара

F1 /10 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

F7 /30 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка). Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

F16 /15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

F16 /15 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости Указатель уровня топлива. Контрольная лампа резервного остатка топлива Вольтметр Контрольная лампа “ CHECK ENGINE ” Табло “ TEST ”. Контрольные лампы бортовой системы контроля Контрольная лампа не пристегнутых ремней безопасности Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

F3 /10 Задние фонари (лампы сигнала торможения). Плафон освещения салона

F6 /30 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

F10 /7,5 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

F5 /20 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

F11 /7,5 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

F2 /10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

F4 /20 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

F15 /7,5 Правая фара (дальний свет)

F14 /7,5 Левая фара (дальний свет) Контрольная лампа включения дальнего света фар

F13 /7,5 Левая фара (ближний свет)

F12 /7,5 Правая фара (ближний свет)

1 /8 — Резервный

2 /8 — Резервный

3 /8 — Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка)

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателя

Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка). Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика

5 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр

6 /8 Задние фонари (лампы сигнала торможения). Плафон освещения салона

7 8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя Лампа освещения прикуривателя

8 /16 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

9 /8 Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

10 /8 Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

12 /16 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

13 /8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Для монтажного блока 17.3722

№ /Сила тока, А Приборы защищаемой цепи

1/8 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

2/8 Левая противотуманная фара

3 /8 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка). Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

6 /8 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости

Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр. Контрольная лампа “ CHECK ENGINE ”. Табло “ TEST ”. Контрольные лампы бортовой системы контроля. Контрольная лампа не пристегнутых ремней безопасности. Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

6 /8 Задние фонари (лампы сигнала торможения) Плафон освещения салона

6 /8 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

7 /8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

10 /8 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

13 /8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Специализированные реле

Обозначение	Назначение	Маркировка
Обозначение	Назначение	Блок 17.3722	Блок 2114–3722010–60
К1	Реле времени омывателя заднего стекла	452.3747	—
К2	Реле указателей поворота и аварийной сигнализации	493.3747	495.3747
К3	Реле очистителя ветрового стекла	522.3747	526.3747
К4	Реле контроля исправности ламп	—	4412.3747

Для проведения ремонтных работ можно воспользоваться приведенными ниже поясняющими электросхемами

Схема бесконтактной системы зажигания

Система управления электромагнитным клапаном карбюратора

Схема соединений генератора

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722

Схема соединений стартера

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60

ВАЗ-2115, предохранители: устройство, схема и особенности

Бортовая сеть автомобиля включает в себя ряд электрических цепей. Они обеспечивают бесперебойную работу электрооборудования станка. Предохранители используются для защиты этих цепей от перегрузок из-за коротких замыканий и скачков напряжения. О них мы поговорим в этой статье на примере автомобиля ВАЗ-2115.

Что такое предохранитель

Автомобильный предохранитель (плавкая вставка) — это элемент защиты электрической цепи конкретного узла (ов) от перегрузок.Защита достигается разрывом цепи. Обычно вставка состоит из пластмассового кожуха и находящейся внутри него резьбы (проводника) из легкоплавкого металла, а также контактов. При перегрузке проводник плавится и разрывает электрическую цепь. Узел, за безопасность которого отвечает предохранитель, перестает работать.

Цвет Характеристики

В автомобилях ВАЗ-2115 предохранители имеют разный цвет, соответствующий разным значениям расчетного тока. Это обязательное требование ГОСТа.

0 0
0 20

Номинальный ток, A	Цвет корпуса предохранителя
2	Серый
4	Розовый
0
Оранжевый
7,5	Коричневый
10	Красный
15	Синий (синий) 43	Желтый
25	Белый
30	Зеленый

Где находятся предохранители на ВАЗ-2115

знание расположения элементов защиты.Столкнувшись с неисправностью электроприбора, некоторые автовладельцы даже не знают, где искать, хотя в «пятнадцатом» все просто.

В «Самарах» второй серии, к семейству которых относится ВАЗ-2115, предохранители расположены в двух монтажных блоках. Первый (основной) находится в моторном отсеке автомобиля слева под лобовым стеклом.

Состоит из:

пластмассового корпуса;
плата электрическая с разъемами;
элементы защиты.

Корпус защищает монтажный блок предохранителей ВАЗ-2115 от влаги, грязи

Как заменить блок предохранителей ВАЗ-2109?

Некоторые автолюбители называют пробки «черным ящиком» из-за характерного дизайна. Но, несмотря на такое название, эта деталь легко выходит из строя. Чаще всего такую травму преследуют отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где она находится в «девятке»?

Эта деталь находится слева под рулевым колесом.Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда может сгореть эта запчасть?

Такое случается довольно часто у владельцев отечественных ВАЗ. И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым спровоцировав нарушение всей электрической цепи.Поэтому, если на вашем станке вдруг перестанет работать электрик, то проблема в предохранителях.

Как сделать замену?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как произвести его ремонт и замену. С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

После подготовки инструментов можно смело приступать к работе.Сначала нужно отсоединить клемму АКБ (минус), затем снять крышку монтажного блока. Для этого нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки в «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы для механических повреждений, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки. Если они деформируются, то не избежать покупки нового чехла.

После этого этапа идите в блок itselffuses.Для ее снятия нужно открутить болты крепления этой детали к передней панели. Далее нужно аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. У «девятки» есть еще и дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку. Затем необходимо демонтировать напольное покрытие, предварительно отключив провода от электронного блока управления.Ключом открутите все крепления, а затем снимите дополнительное реле. И только после этого можно снимать главный блок предохранителей. Все, на этом процесс снятия детали завершен. Установка нового агрегата производится в обратной последовательности.

И напоследок хочу отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы не тратить время на их поиски.

Передняя подвеска ВАЗ 2109 — пути повышения производительности

Легковой автомобиль производства Волги ВАЗ2109 стал вторым отечественным хэтчбеком, имевшим передний привод.Внешний вид новинки имел много общего с «восьмеркой» — ВАЗ 2108, которую выпускали более 10 лет. Однако при разработке новой модели разработчики учли и устранили множество технических недочетов, связанных с конструкцией автомобиля. Но все же, несмотря на это, у автомобиля ВАЗ 2109 все же были большие пробелы в технических характеристиках подвески.

Но для наших водителей это не имеет значения, ведь тюнинг определенных частей автомобиля может довести вашу машину до совершенства.

Как настраивается тюнинг ВАЗ 2109

Один из самых популярных видов тюнинга «девятки» — это улучшение характеристик подвески. Вся проблема в том, что серийные детали не могли обеспечить водителю и его пассажирам максимальный комфорт при езде, особенно на высоких скоростях. Поэтому задняя и передняя подвески ВАЗ 2109 полностью поддаются тюнингу.

И начать лучше всего с правильного выбора амортизаторов и пружин.При выборе последнего необходимо учесть небольшой нюанс: укороченные версии позволяют снизить центр тяжести транспортного средства, тем самым придав автомобилю большую маневренность. Также стоит обратить внимание на пружины с прогрессивной характеристикой. Такие детали будут способствовать плавному ходу и повышенной управляемости автомобиля на неровной дороге.

Что касается амортизаторов, то здесь лучше всего выбирать газовые варианты низкого давления. Такие амортизаторы будут способствовать мягкому тушению всех неровностей, возникших на пути автомобиля.Что ж, если вы хотите, чтобы ваша задняя подвеска ВАЗ 2109 была переделана в спортивную, то лучшим вариантом будут газовые варианты высокого давления. Несмотря на то, что при движении делают подвеску немного жестковатой на ямах, крены на поворотах значительно уменьшаются. Это положительно сказывается на устойчивости машины, а соответственно и на безопасности.

Проставки

Задняя и передняя подвеска ВАЗ 2109, а именно егоштунинг, не обходится без замены штатных рычагов на треугольные.Также необходимо произвести установку заднего стабилизатора устойчивости. На мягкости подвески это не сильно сказывается, а на безопасности — в полной мере. Стабилизаторы значительно снижают риск заноса автомобиля, что предотвращает аварийные ситуации на дороге. Не забываем и о шарнирах, замена которых обеспечит дополнительную защиту картера.

Передняя подвеска ВАЗ 2109 — замена колес

И завершает наш процесс модернизации подвески установка легкосплавных дисков и покрышек диаметром 14 или 15 дюймов.Спортивность отлично подчеркивает низкопрофильные шины, которые за счет своей ширины улучшают устойчивость автомобиля. Однако в то же время будьте готовы к увеличению расхода топлива на 5-10 процентов.

Итак, вы узнали, как можно изменить заднюю и переднюю подвеску ВАЗ 2109 путем тюнинга.

Какое масло заливать в коробку ВАЗ 2109? Сделать правильный выбор

Безусловно, трансмиссия — один из важнейших узлов любого автомобиля.Именно благодаря коробке передач коленчатый вал двигателя вращается и силы передаются на ведущие колеса. Но, как и все остальные узлы, КПП требует постоянного обслуживания. И сегодня мы рассмотрим какое масло заливать в коробку ВАЗ 2109 и в каких пропорциях.

Особенности коробок передач ВАЗ

С появлением в восьмидесятых годах восьмой и девятой машин многие автовладельцы были озадачены тем, что трансмиссию этих моделей можно заливать моторным маслом.

Столь оригинальность обусловлена принципиально новой конструкцией коробки передач, работающей исключительно на специальных жидкостях. Но так как таких масел в СССР производилось довольно много, то в КПП залили обычные моторные вещества.

Немного истории

Какие смазочные материалы были популярны в СССР? Самым распространенным в то время трансмиссионным маслом было ТАД-17И. Этот инструмент создан специально для косых шпор и гипоидных шестерен. Однако по каким-то причинам ТАД-17И не подходил для использования в современных КПП.Его повышенная вязкость и специальные присадки не способствовали полному образованию пленки на рабочих поверхностях синхронизаторов.

В связи с этим не было совмещения угловых скоростей шестерен и сцепления. Поэтому трансмиссии на «девятке» включались с очень большим усилием, к тому же в процессе переключения формировался характерный звук заклинивания шестерен. Все это не только создавало дискомфорт во время движения, но и значительно сокращало срок службы коробки передач, что привело к ускоренной поломке.

По госстандарту более подходящими маслами для «девяток» были вещества группы ТМ-1 и ТМ-2, что обеспечивало большую долговечность и долговечность элементов КПП. При этом популярный ТАД-17И соответствовал стандарту ТМ-5, поэтому использовать его на новых трансмиссиях было просто нецелесообразно, так как главная пара у G8 и N9 имела не гипоидную, а косозубую передачу.

Какое масло заливать в коробку ВАЗ 2109? Об особенностях ТМ 5-9П

Так продолжалось до тех пор, пока в начале 90-х (после 10 лет серийного производства «Самары») для отечественных трансмиссий не было создано новое вещество ТМ 5-9П.Как показала практика, на переднеприводных автомобилях это масло обеспечивало образование тонкой пленки на зубах почти на 75 тысяч километров. Однако этот ресурс был прочитан после обкатки КПП (до этого момента ТМ 5-9П меняли один раз после 2-3 тысяч километров пробега).

Что можно сегодня налить в «девятку»?

По мере развития автомобильного рынка в России количество производителей трансмиссионных масел с каждым годом увеличивается. Какое масло теперь можно заливать в коробку «девятка»? Специалисты рекомендуют приобретать материалы для коробки передач ВАЗ 2109, по группе API GL-4.По ГОСТу это могут быть масла ТМ-4 и ТМ 5-9П. По характеристикам вязкости лучше ориентироваться на выбор товаров со следующей маркировкой SAE:

Вот какое масло налить в коробку «девятки» специалисты рекомендуют. Именно эти жидкости больше всего подходят для коробок передач ВАЗ 2109 и ВАЗ 2108. Они обладают очень высоким ресурсом и обеспечивают бесперебойную работу частей КПП на протяжении нескольких десятков тысяч километров.

Как заменить трансмиссионное масло на «девятке»?

Какое масло заливать в коробку ВАЗ 2109, мы уже сейчас узнали, как правильно его заменить.Сразу отметим, что на это у вас уйдет не более 15-20 минут свободного времени, поэтому на SRT идти просто не имеет смысла.

Итак, сначала подготовим инструменты. В процессе работы нам потребуются ключи на 10 и 17 миллиметров и емкость для отработанной жидкости. Последнее можно сделать из пустой банки из-под антифриза или моторного масла — достаточно просто вырезать ножом одну из его боковых частей.

Приступим к работе. Для начала необходимо открутить элементы крепления защиты двигателя гаечным ключом на 10 мм.Они находятся под передним бампером. Затем отверткой откручиваем 2 болта защиты, которая находится ближе к салону.

Теперь поставим под машину нашу «модернизированную» канистру в горизонтальном положении и ключом на 17 мм открутите сливную пробку. Учтите, что эта деталь находится под давлением и вместе с жидкостью может упасть в канистру.

Дожидаемся, пока стечет старое трансмиссионное масло, заворачиваем обратно пробку. Затем ставим на место защиту двигателя и снимаем маслоизмерительный щуп с коробки передач.Последний находится наверху КПП. Чтобы узнать уровень масла, нужно протереть щуп сухой тряпкой, переустановить его и через 2-3 секунды снова вытащить. В этом случае машина не должна находиться под уклоном. В идеале на щупе не должно быть ни капли масла. Если это так, то в КПП можно смело заливать новую жидкость.

Норма количества масла

Сколько масла заливать в коробку «девятки»? По техническим данным этот показатель равен 3.0 литров для автомобилей с 4-ступенчатой коробкой передач и 3,3 для автомобилей с 5-ступенчатой коробкой передач.

Залить масло с небольшим запасом 200-250 миллилитров. В этом случае уровень жидкости будет на 4-5 миллиметров выше отметки «MAX» на щупе.

Куда залить масло в коробке? Его следует заливать в ту же горловину, откуда исходит зонд. На этом замена масла в коробке ВАЗ 2109 завершена. Все, теперь вы можете снова начать управлять автомобилем!

Итак, мы выяснили, какое масло заливать в коробку ВАЗ 2109 и как сделать ему замену.

p >>

выбор и последовательность действий

Многие спрашивают: какое масло заливают в коробку ВАЗ-2109? И тут сразу возникает масса сложностей, таких как: прямой подбор масла, необходимого количества и т.д. На все эти вопросы мы ответим в этой статье.

Какое масло заливать в коробку ВАЗ-2109

Один из самых щепетильных вопросов. Большинство владельцев данной модели автомобиля могут сутками сидеть на форумах и искать информацию по этому поводу.Но, как говорится, все гениальное просто, и это именно так. Достаточно открыть инструкцию по эксплуатации, где собственно все написано, но если под рукой нет, то вот несколько полезных советов.

Итак, в нашем редукторе главная пара зубцов спиральная, а не гипоидная, как в «классике», поэтому сразу можно сказать, что заливать масло ТАД-17И с такой КПП нет смысла. Что касается использования моторного масла в коробке, то это более подходящий метод, но он применим только для «девяток» года выпуска до 1993 года.

После 1993 года используется масло ТМ 5-9М. В моделях с передним приводом он способен проехать 70-75 тысяч километров. Тем не менее, эта марка масла в продаже отсутствует.

Что выбрать в автосалоне?

И вот мы приехали в автомагазин покупать масло для ВАЗ-2109 в коробке. Конечно, сегодня продавцы скоро продадут вам более дорогой товар. Тем не менее, лучше всего отдавать предпочтение импортным маслам средней ценовой категории. Но здесь мы встречаемся с классификацией.

GL-4 — масло, которое используется для «девяток» с передним приводом. GL-5 применяется и в остальных случаях. Также можно встретить и комбинированные масла марки GL-4/5, они подходят для всех ВАЗ-2109. Масло следует заливать GL-4 или GL-4/5, вязкость должна быть следующей: 75w-40, 80W-90. В специализированных магазинах все это найти несложно. Тем не менее, следует избегать крайне заманчивых низких цен. Средний температурный диапазон колеблется от -25 до +40 градусов по Цельсию. Как правило, чем ниже температура загустения, тем лучше, особенно с учетом суровых зим в нашей стране.

Сколько масла налито в коробку

Это можно определить опытным путем, однако можно испортить определенное количество масла, что, кстати, недешево. Если ящик полностью пустой, то в него входит ровно 3 литра. Но опять же с учетом того, что старое масло было полностью слито.

Следует отметить наличие специального щупа, который может проверять уровень масла. Для этого нужно достать щуп, он находится возле аккумулятора в моторном отсеке, протереть чистой тряпкой.После этого вставляется до упора и снова заводится. Если уровень находится между максимальной и минимальной отметками, значит все в порядке, если выше или ниже, то нужно либо слить, либо долить масло.

Есть нюансы по наполнению объемов. В частности, все зависит от того, сколько заглушек на КПП. Если это четырехступенчатая коробка, то заливать 3,1 литра, если пятиступенчатая, то 3,3 литра. Более подробную информацию о вашем случае можно найти в сервисной книжке.

Еще немного полезной информации

Мы уже определились, какое масло заливать в бак ВАЗ-2109 и в каком количестве.Теперь я хотел бы сказать несколько слов о том, каким должно быть качественное трансмиссионное масло. Поскольку смазка в КПП крайне важна и без нее работа просто невозможна, необходимо использовать исключительно качественный продукт, который уже зарекомендовал себя на рынке.

Масла на синтетической основе более предпочтительны для суровых зим, когда ночью температура опускается до -30. Синтетика не такая толстая, что позволяет с первого раза бегать даже в таких условиях.Минеральные масла дешевле, однако они плохо себя показывают при минусовых температурах.

Немаловажным моментом является количество присадок. В большинстве случаев это соединения серы, снижающие вероятность раскачивания шестерен. Такой тип соединения полностью исключает образование задиров на металле, образуя пленку, которая просто изнашивается во время использования. Но и здесь есть минусы — металл в прямом смысле слова съедается, однако износ все же сводит к минимуму. Следует сделать вывод, что коробка передач ВАЗ-2109, масло к которой покупается с умом, прослужит долго и хорошо.

Заключение

Выше было сказано, что нужно покупать масла GL-4 для переднего привода, но это зарубежная классификация, отечественный производитель выпускает продукцию по классификатору ТМ-4 и ТМ-5 соответственно.

Раньше использовалось обычное моторное масло, даже сейчас можно найти автовладельцев, которые заливают его в КПП. Это допустимо, но для выпуска до 1995 года.

Еще хочу сказать, что при отсутствии зонда, что характерно для более старых моделей, заливку необходимо проводить с помощью специального шприца.Вот, пожалуй, и все, что можно сказать о том, какое масло заливается в коробку ВАЗ-2109 и как это делать. Как видите, здесь нет ничего сложного. Это касается выбора и самостоятельной замены, поэтому платить 300-400 рублей в сервисе за замену масел в КПП нет смысла.

p >>

ВАЗ-2109 для Farming Simulator 2015

…

Имя пользователя пароль Авторизоваться регистр забыл пароль?

spin-tires
- Скачать Spin Tires
- Машины для Spin Tires
- Карты Spin Tires
- Велосипеды для Spin Tires
- Моды Spin Tires
Подкатегории
- Каковы цели Spin Tires?
- Элементы управления Spin Tires 2014
- Как исправить проблему с черным экраном?
- SpinTires 2014 онлайн
- Скачать Clear Cache
- Достижения Spin Tires 2014
- Руководство по созданию мода SpinTires
- Как установить моды Spin Tires
Быстрый доступ
spintires-mudrunner
- Машины для Spintires MudRunner
- Карты Spintires MudRunner
- Велосипеды для Spintires MudRunner
- Моды Spintires MudRunner
Подкатегории
- Spintires: Mudrunner — Системные требования
- Ручная конвертация модов для SpinTires MudRunner
Быстрый доступ
балка
- Машины
- Карты
- Самолеты
- Моды
- Велосипеды
Подкатегории
- Особенности BeamNG Drive
- Системные требования BeamNG Drive
- Где купить BeamNG Drive?
- Инструкции по установке BeamNG Drive
- Управление приводом BeamNG
- Устранение лагов в BeamNG Drive
- BeamNG Drive онлайн
- Установка модов в BeamNG Drive
- Добавление ботов BeamNG Drive
Быстрый доступ
ets-2
- Грузовики и другая техника
- Новые карты
- Моды
- Патчи
- Трейлеры
- Интерьер грузовика
Подкатегории
- Euro Truck Simulator 2 трейнер
- Как установить моды для Euro Truck Simulator 2
- ETS 2 мультиплеер
- Как получить много денег в ETS 2
Полезная информация
атс
- Грузовики и другая техника
- Тюнинг частей
- Новые прицепы для АТС
- Интерьеры грузовиков
- Скины и покрасочные работы для ATS
- Моды ATS
- Новые карты ATS
- Новости и обновления ATS
Подкатегории
- Советы и подсказки по American Truck Simulator
- Читы на деньги для ATS
- Кроссовки American Truck Simulator
Полезная информация
фс-2015
- Тракторы
- Комбайны
- Валковые косилки
- Культиваторы
- Заголовки
- Сеялки
- Уборка свеклы
- Самосвалы
- Вагоны шнековые
- Емкости для жидкого навоза
- Погрузка вагонов
- Лесозаготовительная техника
- Колесные погрузчики
- Фронтальные погрузчики
- Заголовочные трейлеры
- Разбрасыватели навоза
- Доллис
- Разбрасыватели минеральных удобрений
- Технология кормления
- Технология пакетирования
- Телескопические погрузчики
- Уборка картофеля
- Плуги
- Опрыскиватели
- Ворошилки
- Косилки
- Бензопила
- Вес
- Машины
- Размещение
- Животные
- Разное
- Программ
- Моды
- Карты
Подкатегории
фс-2017
- Тракторы
- Комбайны
- Валковые косилки
- Культиваторы
- Заголовки
- Сеялки
- Уборка свеклы
- Самосвалы
- Вагоны шнековые
- Емкости для жидкого навоза
- Погрузка вагонов
- Лесозаготовительная техника
- Колесные погрузчики
- Фронтальные погрузчики
- Заголовочные трейлеры
- Разбрасыватели навоза
- Доллис
- Разбрасыватели минеральных удобрений
- Технология пакетирования
- Телескопические погрузчики
- Погрузчики с бортовым поворотом
- Уборка картофеля
- Плуги
- Опрыскиватели
- Ворошилки
- Косилки
- Бензопила
- Вес
- Машины
- Размещение
- Поддоны
- Животные
- Разное
- Моды
- Карты
Подкатегории
рдр-2
- Модификации Red Dead Redemption 2
- Инструменты и программы
- Скрипты RDR 2
- Модификации оружия RDR 2
- RDR 2 сохранения игр
- Транспорт и лошади
- Скины RDR 2
- Новости
- FAQ — вопросы и ответы
Подкатегории
- Скачать трейнер RDR 2
- Скриптхук RDR 2
- Чит-коды RDR 2
- Карта мира RDR 2
- Карта сокровищ RDR 2
Быстрый доступ

Марка
Тип автомобиля
Фильтры

AC ² AEBI ¹ AM General ³ Амманн ¹ Арго ¹ Audi ²⁷ Ausa ¹ BMW ³¹ Баркас ² Боргвард ² Бухер ¹ Бугатти ¹ Кадиллак ² Can-Am ⁷ Гусеница ¹⁹ Шевроле ⁷² Ситроен ³ DAF ¹⁸ Дачия ⁷ ДеЛорин ¹ Додж ⁵² Дунфэн ¹ Dynapac ¹ FAUN ² ФСО ¹ Феррари ² Fiat ⁷ .

Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Правила эксплуатации

Причины

Ремонт

Замена блока предохранителей на ваз 2108, ваз 2109, ваз 21099

Второй вид — монтажный блок с 9 реле, их бывает два варианта: старого образца и нового образца.

Предохранители и реле ВАЗ 2108, 2109, 21099

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

Ваз 2104, 2105

Ваз 2106

Ваз 2107, 21047

Ваз 2110, 2111, 2112

Ваз 2113, 2114, 2115

Ваз 2121, 21213, 21214

Монтажный блок предохранителей ВАЗ 2109 — 21099 с карбюраторными моторами

Отличия монтажных блоков предохранителей ВАЗ

Неисправности и схемы блоков

Монтажный блок с предохранителями на ВАЗ 2109 (схема)

Схемы

Отличия

Бп старого образца

Реле

Бп нового образца

Реле

Демонтаж и замена

Loading, Please Wait!

Замена монтажного блока на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как заменить монтажный блок на ВАЗ 2108-ВАЗ 21099?

Ваз 2109 предохранители: как выполняется замена

Функции предохранителей ВАЗ 2109

Расшифровка предохранителей ВАЗ 2109

Замена предохранителей автомобиля марки ВАЗ 2109

Демонтаж блока предохранителей авто ВАЗ 2109

Ремонт блока с предохранителями авто ВАЗ 2109

Электрическая схема блока предохранителей ваз 2109: инструкция по уходу и ремонту

Основные знания о блоке на ваз 2109

Строение схемы блока предохранителей старого образца

Реле

Строение схемы нового блока

Предохранители

Инструкция замены предохранителя

Меры предосторожности

Важные моменты

Какие проблемы могут быть со схемами предохранителей

Схема предохранителей ВАЗ

Блок предохранителей ВАЗ-2105

Блок предохранителей ВАЗ-2115

Блок предохранителей ВАЗ-2112

Электросхема ВАЗ-2110, 2111 и 2112

Блок предохранителей ВАЗ-21093 и ВАЗ-21099

Как заменить предохранители ВАЗ-2109

ВАЗ-2115, предохранители: устройство, схема и особенности

Что такое предохранитель

Цвет Характеристики

0

0

00 20

0 20

Где находятся предохранители на ВАЗ-2115

Как заменить блок предохранителей ВАЗ-2109?

Передняя подвеска ВАЗ 2109 — пути повышения производительности

Какое масло заливать в коробку ВАЗ 2109? Сделать правильный выбор

Особенности коробок передач ВАЗ

Немного истории

Какое масло заливать в коробку ВАЗ 2109? Об особенностях ТМ 5-9П

Что можно сегодня налить в «девятку»?

Как заменить трансмиссионное масло на «девятке»?

Норма количества масла

выбор и последовательность действий

Какое масло заливать в коробку ВАЗ-2109

Что выбрать в автосалоне?

Сколько масла налито в коробку

Еще немного полезной информации

Заключение

0
0 20
