Ваз 2101 замена тормозных колодок задних: Как самостоятельно убрать регулятор давления задних тормозов на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули — клинят задние тормоза ваз, регулятор задних тормозов ваз 2107 | Школа авторемонта

Содержание

Как самостоятельно убрать регулятор давления задних тормозов на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули — клинят задние тормоза ваз, регулятор задних тормозов ваз 2107 | Школа авторемонта

Мар 3, 2016 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





В разделе “Вопрос-Ответ” мне довольно часто задают похожие вопросы, которые можно собрать в одну общую тему – проблема с задними тормозами на автомобилях Ваз 2101-2107, Классика, Жигули. Да, именно такая вот проблема, несмотря на то, что тормозная система Жигулей не сложная и как может показаться, любую поломку можно решить простым ремонтом. Но, вдруг, тормоза автомобиля становятся малоэффективными или задние колеса, в общем, перестают тормозить, также возможен вариант с подклиниванием одного заднего (в некоторых случаях обоих) колес без видимых причин.

Стандартные действия, в виде замены задних тормозных колодок, тормозных цилиндров и троса ручника с последующей прокачкой тормозов проблему не решают. И, обычно, после этого автолюбители обращаются за помощью, советом, к друзьям, знакомым автомастерам и, конечно же, не забывают воспользоваться интернетом. Последний, не редко приводит их на мой сайт, где они задают свои вопросы – Что с тормозами?, И как все исправить?. Я же в свою очередь, можно сказать, уже по шаблону, отвечаю – “Если Вы точно убедились (или уже заменили на новые), что с колодками, тросом ручника, тормозным цилиндром все ок. То, остается только одно, найти, снять и выкинуть, куда подальше
регулятор давления задних тормозов. Да, именно выкинуть, а не заменить. Попробую объяснить, почему следует поступить именно так.

Убрав с системы регулятор давления, Вы не только экономите приличную сумму денег, но и избавляетесь от этой головной боли в будущем. Так как замечено, что новый, установленный на заводе, регулятор давления правильно и без хлопот работает первые пять-семь лет, после этого вероятность появления сюрпризов значительно увеличивается. Следующий минус, заключается в том, что регулятор давления, мало просто установить, его также следует правильно отрегулировать, а это, поверьте не так просто. Если регулировка будет сделана не правильно, тормоза Вас очень “порадуют”. А Вам это надо? Думаю, что нет. И как плюс, удаление регулятора, не только упростит и тем самым сделает тормоза надежней, но при этом они не потеряют свою эффективность. Проверено на сотне автомобилей!! Надеюсь, что я Вас убедил. Если да, то приглашаю Вас к дальнейшему прочтению статьи –

Как самостоятельно убрать регулятор давления задних тормозов на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули.

Сложного в этой затее нет ничего. Главное, иметь необходимый инструмент, смотровую яму (эстокаду) и прямые, можно сказать нежные (почему так, Вы узнаете ниже) руки.

Если с руками все ок, можно переходить к инструменту.

Для того, чтобы успешно снять и подальше выкинуть регулятор давления задних тормозов автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули Вам понадобятся – торцовые и накидные ключи на 8, 10, 13, большая отвертка, рожковый ключ на 17 и специальный (разрезной или обжимной) ключ на 10 для штуцеров тормозных трубок.

Пункт “о запчастях” на этот раз пустой, так как мы не будем ничего менять и устанавливать. Единственное, что следует прикупить – тормозную жидкость, так как без прокачки системы не обойтись.

Подготовились? Значит, смело беремся за дело – Снятие регулятора давления задних тормозов на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Используя ключи на 10, отсоединяем кронштейн тяги регулятора давления от заднего моста (фото 1). Далее, тем же ключом, откручиваем крепежные гайки “кузовной” скобы тяги регулятора давления (фото 2), снимаем ее.





2. Торцовым ключом на 8, откручиваем два крепления тормозных трубок (фото 3 и 4). Отверткой отгибаем поджимные пластины тормозных трубок (фото 5).







3. Находим сам регулятор давления задних тормозов (фото 6). И ключом на 13 откручиваем три гайки и два болта на кронштейне регулятора давления (фото 7). Снимаем кронштейн.





4. Отсоединяем подвески глушителя и опускаем его. В появившийся промежуток, аккуратно (трубки старые и могут не потерпеть грубости) протаскиваем регулятор вместе с трубками и тягой (фото 8).



5. Определяем центральную тормозную трубку (та, которая идет от главного тормозного цилиндра), откручиваем ее (предварительно очистив ее от грязи и пролив ВД-40) и глушим резиновым колпачком (фото 9 и 10).





6. После этого откручиваем трубку, которая идет от регулятора к тормозному шлангу (фото 11). Все, регулятор давления задних тормозов вместе с трубкой и тягой снят (фото 12).





7. Остается последний штрих. Нежно и аккуратной (именно так надо обращаться с центральной тормозной трубкой, так как если она сломается, работы у Вас значительно прибавится) делаем один виток трубкой и прикручиваем ее к заднему тормозному шлангу. На фотографии 13, стрелками я отметил места крепления трубки (главное, чтобы трубка не болталась и не провисала) и пунктиром изобразил недостающую часть витка трубки (извините, лучше фотки сделать не удалось). Дальше, прокачиваем тормоза. Закрепляем глушитель. И устанавливаем кронштейн регулятора давления на место, возможно, это и не обязательно, но я считаю, что дополнительная жесткость солдату поперечной реактивной тяги не помешает (фото 14).





Вот и все! Убрали одну головную боль, упростили тормозную систему, сэкономили деньги и все это без потери эффективности тормозов. Жду Ваших отзывов и комментариев ))).

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Проводим замену подшипника полуоси на автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 своими силами
  • Замена заднего тормозного шланга на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
  • Замена втулок задних реактивных тяг (штанг) в автомобиле ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули, Классика

Ремонт ВАЗ 2101 (Жигули) : Задние тормоза

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
  3. Задние тормоза

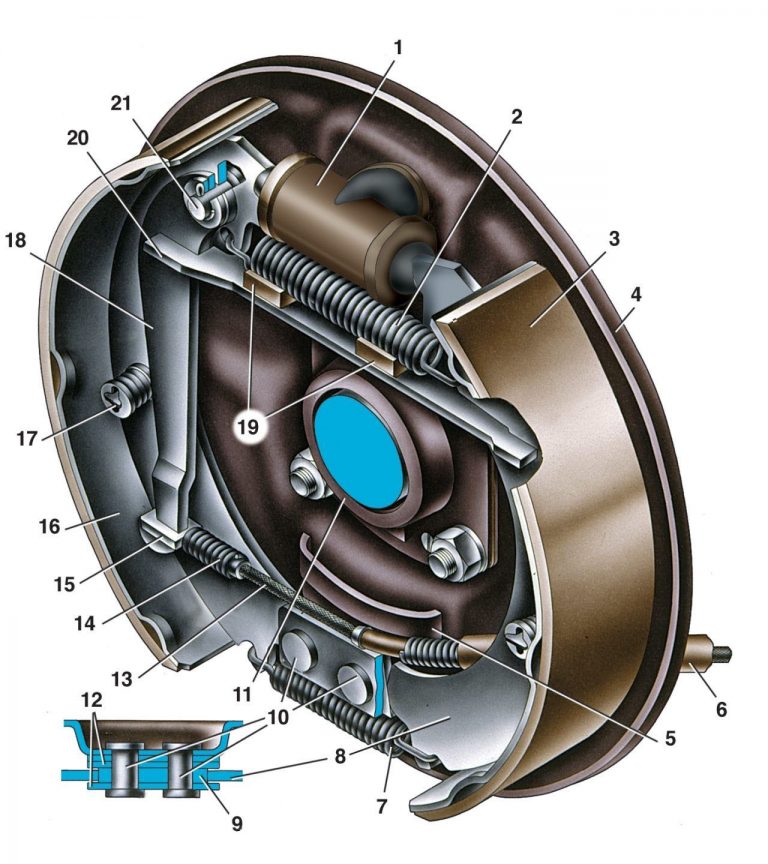

Тормозной механизм заднего колеса
1 – колесный цилиндр;
2 – рычаг ручного привода колодок;
3 – колодка тормоза;
4 – чашка и опорная стойка колодок;
5 – трос привода стояночного тормоза с оболочкой;
6 – нижняя стяжная пружина;
7 – фрикционная накладка;
8 – эксцентрик регулировки зазора между колодкой и барабаном;
9 – распорная планка;
10 – верхняя стяжная пружина

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и снимите колесо. Примите меры, не допускающие утечку жидкости из бачка.
2. Снимите тормозной барабан, отвернув крепежные болты 1. Вставьте эти болты в технологические отверстия 2 и завертывайте до отделения барабана.
3. Отсоедините от рычага 2 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок конец троса 5.
4.
Установите на колесный цилиндр приспособление А.72236 для фиксирования поршней в цилиндре.
5. Отсоедините верхнюю 10 и нижнюю 6 стяжные пружины.
6. Повернув чашки опорных стоек, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки и распорную планку 9.
7. Снимите шплинт, нажмите на палец и снимите рычаг 2.
8. Отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки.
9. Снимите колесный цилиндр и приспособление А.72236.

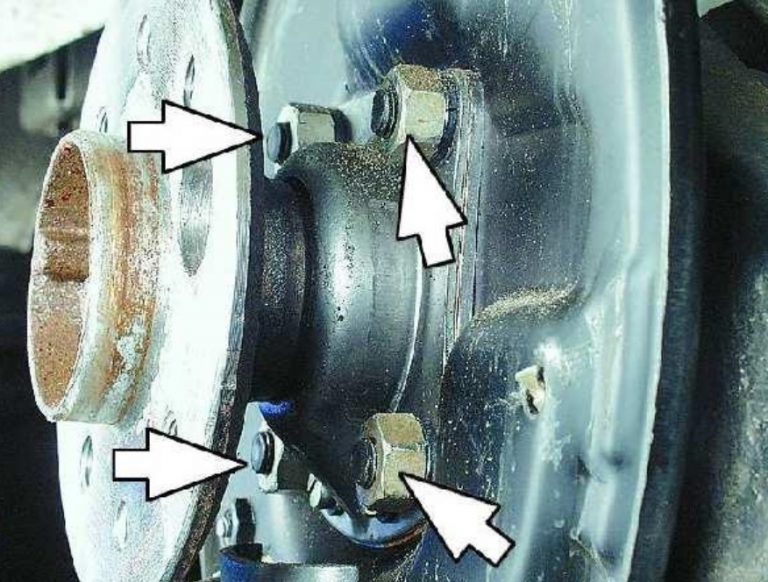

10. При замене тормозного щита снимите полуось, как указано в подразделе 7.4.6.1, и отсоедините трос привода стояночного тормоза, вывернув два болта крепления к тормозному щиту.
Скачать информацию со страницы
↓ Комментарии ↓




1. Технические данные
1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1. 7 Органы управления вентиляцией и отоплением салона

2. Эксплуатация и обслуживание
2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель
3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система
4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания
5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5. 4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки
6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия
7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть
8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление
9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система
10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10. 4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование
11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов
12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта
13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения
14. 0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля

🚘 Ремонт тормозов ВАЗ 2101. Ремонтируем передние тормозные цилиндры

Доброго времени суток вам! Недавно пригнали на ремонт ВАЗ 2101, нужно было произвести капитальный ремонт тормозной системы в копейке. И немного посмотрев, что пишут о этом в интернете, решил написать некую инструкцию по ремонту тормозов.

Ремонт тормозов ВАЗ 2101

Постараюсь все быстро и по сути. Мое мнение, что тормозная система в автомобиле это не то, на чем можно экономить, но как всегда бюджет… Ах бюджет…

Так и с моим ремонтом, пригнали и говорят, что меняем все по минимуму, во все цилиндры ремкомплекты и тп… Ну что ж, надо так надо. Диагностика показала:

  • Передние цилиндры практически заклинили, шланги имели трещины
  • Главный тормозной цилиндр имел громадную выработку и подтекал
  • Трос ручника заклинил
  • Задние цилиндры подтекали

Мало того, так еще и недолугими ремонтниками были перепутаны местами трубки на главном цилиндре, задний контур был подключен вместо правого переднего колеса, а правое колесо на заднем контуре:) И авто ездило…

В общем, ремонт тормозов в копейке дело не слишком сложное, хотя работы и немало и оно заключает в себя следующие разделы:

  1. Ремонт или замена главного тормозного цилиндра
  2. Ремонт передних тормозов
  3. Ремонт задних тормозов
  4. Прокачка тормозной системы ВАЗ 2101
  5. Регулировка ручного тормоза

А теперь все по пунктам.

Ремонт или замена главного тормозного цилиндра

Что касается главного тормозного, то основными неисправностями являются — перепускание тормозной жидкости между контурами, заедание поршней и как следствие не полное растормаживание колес, подтекание жидкости через резиновые уплотнения.  Лично я бы рекомендовал заменять главный тормозной цилиндр, так как от него в большинстве случаев зависит легкость прокачки системы, да и работа тормозов будет безотказной. Если же в виду бюджета, вы решите ремонтировать главный, то рекомендую вам покупать ремкомплект завода «БРТ» или аналогичный, не покупайте сомнительного качества! Замена ремкомплекта производится аналогично замене ремкомплекта на главном целиндре сцепления.

К слову, при ремонте все детали главного тормозного цилиндра очищаются от грязи, промываются чистой тормозной жидкостью, ни в коем случае нельзя использовать бензин, все резинки не стойки к воздействию бензина.

Если же вы решите заменить на новый, то здесь все довольно просто — старый снял, новый поставил.

Ремонт передних тормозов

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

Снимаем тормозные колодки

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и  была такая ситуация.

Порван пыльник, цилиндр заклинил

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17». После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин. Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи. Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом.

Цилиндр выбит из суппорта

Цилиндр без пыльника

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101



Спасибо за подписку!

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место. Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг. Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению. На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

Ремонт задних тормозов

С задними тормозами в «копейке» все не так просто, а причина этому  — износ тормозного барабана. Этот дефект встречается зачастую и может случится так, что вы установите новые колодки а тормозов нету всеравно, ведь даже не смотря на новые колодки их толщины недостаточно для торможения. Соответственно не держит и ручной тормоз.

Но причиной не торможения задних колес может быть и «колдун», поэтому необходимо удостоверится в его работе.

Если потек тормозной цилиндр, то необходимо произвести замену резиновых уплотнителей, это сделать не сложно, необязательно даже снимать цилиндр с автомобиля.

Задний тормозной цилиндр

Так что же всетаки делать с изношенными тормозными барабанами? Как вариант и я им довольно часто пользуюсь, это сделать тормозные колодки своими руками, а именно наклепать на колодки ВАЗ 2101 накладки от автомобиля УАЗ, они несколько длиннее, но по изгибу подходят, а самое главное, они несколько толще нежели стандартные жигулевские.

Замена задних тормозных колодок на ВАЗ 2107

В данном фото отчёте подробно показано как своими руками произвести замену задних тормозных колодок на автомобиле ВАЗ 2105, 2106, 2107. Причины замены освещать не будем. Периодичность замены тормозных колодок зависит в первую очередь от владельца автомобиля и характера его вождения, а также от качества материала из которых сделаны колодки.

Список необходимых инструментов для замены выглядит так:

  • плоскогубцы;
  • длинные плоскогубцы;
  • пара отвёрток (плоская и крестообразная).

Инструкция по замене тормозных задних колодок ВАЗ 2107

Кстати перед началом работы вам будет необходимо: поддомкратить машину, снять колесо и тормозной барабан.

  1. Освободить нижнюю пружину.
  2. Повернуть шплинты, фиксирующие колодки, чтобы они совпадали с прорезями.
  3. Выпрямить и вытащить шплинт рычага ручника.
  4. Отверткой надавить и сбросить верхнюю пружину.
  5. Освободив колодки, снять рычаг ручника.
  6. Установка в обратном порядке.

Источник http://zarulemvaz.ru/zamena-zadnix-tormoznyx-kolodok-na-vaz-2107-2105-2106/

1

Необходимый инструмент.

2

Итак, прежде чем приступать к выполнению работы, необходимо поднять домкратом заднюю часть автомобиля, снять колесо и тормозной барабан. После чего нам открывается вот такая картина.

3

Первым делом необходимо освободить нижнюю пружину. Сделать это довольно просто, просто поддеть и сдернуть ее вниз отверткой, как показано на фотографии ниже

4

Далее можно плоскогубцами взяться за «шплинты», которые фиксируют колодку, и повернуть их таким образом, чтобы они совпали с прорезями шайбы.

5

Такую же процедуру проводим со второй стороной. Затем выпрямляем и вытаскиваем плоскогубцами шплинт, который держит рычаг ручника

6

Теперь можно плоской отверткой надавить с определенным усилием на верхнюю пружину, чтобы она соскочила

7

После чего колодки сами по себе падают. Теперь остается снять рычаг ручного тормоза и все готово. После чего покупаем новые задние колодки и производим замену.

ВАЗ 2101 | Замена колодок задних тормозных механизмов

1. Зарисуйте положение колодок и каждой из пружин, а также регулятора зазора, чтобы облегчить последующую установку (обратитесь к сопроводительной иллюстрации).

2a. С помощью плоскогубцев, снимите опорные чашки пружин стоек колодок, нажав на них и повернув на 90°.

2b. Снимите пружины и извлеките опорные стойки колодок (обратитесь к иллюстрациям).

3. Осторожно выпустите колодки из нижнего шарнирного узла, чтобы снять натяжение нижней стяжной пружины, затем отсоедините пружину от обоих колодок (обратитесь к сопроводительной иллюстрации).

4a. Выпустите верхние концы колодок из рабочего тормозного цилиндра, стараясь не повредить его уплотнения, и отсоедините от ведомой колодки тросик ручного тормоза. Снимите сборку разжимной планки и колодок с опорного щита барабанного тормоза. Не нажимайте педаль тормоза, пока не соберете тормоза.

4b. Установите на тормозной цилиндр тугую резинку, чтобы из него не вышли поршни (обратитесь к иллюстрациям).

5a. Поместив сборку разжимной планки и колодок на верстак, выпустите ограничитель рычага ручного тормоза (если еще не выполнено) отделите фиксирующую пружину болта разжимной планки от ведущей колодки.

5b. Отсоедините верхнюю стяжную пружину.

5c. Затем отделите ведущую колодку и стяжную пружину от ведомой колодки.

5d. Cнимите пружину, запомнив ее расположение (обратитесь к иллюстрациям).

6. Извлеките болт регулятора из разжимной планки и внимательно осмотрите сборку на наличие повреждений и признаков износа, уделяя особое внимание резьбе болта и колесику регулятора. Замените их, если необходимо. Обратите внимание, что разжимные планки левого и правого тормозных узлов не являются взаимозаменяемыми. Болты планок можно определить по числу проточек на буртике колесика регулятора: болт левой планки имеет две проточки, а правый болт — только одну (обратитесь к сопроводительной иллюстрации).

7. Если новые колодки не снабжены рычагом ручного тормоза, переставьте его со старых колодок. Прикрепите рычаг новой скобой. Все стяжные пружины следует заменить, независимо от их состояния.
8. Убедитесь, что компоненты на конце разжимной планки установлены правильно, затем нанесите на резьбу болта регулятора небольшое количество высокотемпературной смазки. Наверните колесико регулятора на болт, так чтобы между ним и головкой болта остался лишь небольшой промежуток, затем установите болт в планку.
9. Подцепите короткий крючок фиксирующей пружины разжимной планки к ведомой тормозной колодке. Прикрепите планку к концу пружины, затем поместите ее в прорезь ведомой тормозной колодки.

10. Прицепите верхнюю стяжную пружину к ведомой колодке. Прикрепите ведущую колодку к другому концу пружины и сместите ведущую колодку вниз, так чтобы головка болта регулятора попала в соответствующую прорезь. Прицепите фиксирующую пружину к ведущей колодке (обратитесь к сопроводительной иллюстрации).

11. Снимите резинку, установленную на тормозной цилиндр. Отогните резиновые защитные крылышки и проверьте рабочий тормозной цилиндр на наличие повреждений и герметичность. Убедитесь, что оба поршня легко двигаются в цилиндре. Обратитесь к Разделу Снятие и установка цилиндра заднего тормозного механизма, если необходимо, замените тормозной цилиндр.
12. Перед установкой, очистите опорный щит барабанного тормоза и нанесите на контактные с колодками поверхности (особенно на поршни цилиндра и нижний шарнирный узел) немного высокотемпературной смазки или антиприхватывающего компаунда. Не используйте слишком много смазки, иначе она может попасть на тормозную накладку колодки.
13. Убедитесь, что ограничитель рычага ручного тормоза упирается в край ведомой тормозной колодки.
14. Поместите сборку разжимной планки и колодок на опорный щит и прикрепите тросик ручного тормоза к рычагу ведомой колодки. Установите верхние концы колодок на поршни тормозного цилиндра, затем прицепите к колодкам нижнюю стяжную пружину и вставьте их в нижний шарнирный узел.
15. Отцентрируйте колодки на опорном щите. Установите опорные стойки колодок и их пружины и закрепите их опорными чашками.
16. С помощью отвертки поверните колесико регулятора разжимной планки так, чтобы диаметр круга, образованного колодками, составил 202.5 — 202.7 мм.
17. Поместите барабан в рабочее положение, но пока не устанавливайте гайку ступицы.
18. Повторите описанную выше процедуру на втором заднем тормозном механизме.
19. После замены колодок обоих задних тормозов, отрегулируйте зазор между тормозными накладками и барабанами, поочередно применяя ножной и ручной тормоз. Попросите ассистента убедиться, что разжимные планки функционируют правильно (при нажатии педали регулятор разжимной планки должен щелкать).
20. Снимите барабаны и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза.
21. Установите тормозные барабаны (обратитесь к Разделу Снятие, осмотр и установка барабанов задних тормозных механизмов).
22. В заключение, проверьте уровень тормозной жидкости как описано в Разделе График текущего обслуживания.

Замена тормозных колодок Обслуживание и стоимость

Что такое тормозные колодки и как они работают?

Тормозные колодки состоят из фрикционного материала, который связан с прочной стальной опорной плите. Когда вы нажимаете педаль тормоза, фрикционный материал тормозных колодок прижимается к внутренней и внешней поверхности стального тормозного ротора под огромным давлением. Возникающее в результате трение заставляет колеса вашего автомобиля быстро замедляться, обеспечивая быструю, безопасную и контролируемую остановку. Через тысячи миль этот фрикционный материал в конечном итоге изнашивается, и тормозной ротор тоже изнашивается, что требует замены.

Когда заменять тормозные колодки?

Вот несколько признаков того, что вам нужны новые тормозные колодки:

  • Индикатор износа на приборной панели автомобиля. Когда фрикционный материал на тормозные колодки изношена в пределах 2 мм от опорной пластины колодок, замена колодок необходимо. В тормозные колодки большинства современных автомобилей встроена электроника. Когда колодка окажется в месте, где ее необходимо заменить, на приборной панели вашего автомобиля появится символ.Обратитесь к руководству пользователя, чтобы узнать, как выглядит этот символ.
  • Высокий визг при торможении. Когда фрикционный материал на подушечках надеваются близко к опорной плите, вы можете услышать скрип или писк шум, как вы едете, независимо от того, вы притормаживая или нет. Этот визг или скрип предназначен для того, чтобы вы знали, что тормозные колодки становятся низко и требуют проверки. Если весь фрикционный материал на тормозной колодке изношен, вы услышите скрежет и скрежет при нажатии на тормоз.Замена колодок на этом этапе является обязательной, и до тех пор, пока не будет исправлено, водить транспортным средством небезопасно.
  • Пульсация педали тормоза или вибрация автомобиля. Со временем тормозные диски могут иметь чрезмерное отклонение по толщине (> 0,001 дюйма), чрезмерное биение ступицы колеса (> 0,002 дюйма) или тормозной ротор может деформироваться из-за высоких рабочих температур. Если эти дефекты существуют, вы можете заметить пульсацию педали тормоза или рулевого колеса при торможении. Если у ротора есть какие-либо из вышеперечисленных недостатков, потребуются новые колодки и шлифовка или замена поверхности ротора.
  • Автомобиль тянет или блуждает при торможении. Если ваш автомобиль тянет вправо или влево во время торможения, это может быть признаком заедания тормозного суппорта, перекоса подвески, а иногда и дефектов шин или неравномерного накачивания шин из стороны в сторону. Механик, который осматривает ваш автомобиль, определит, решат ли проблему только новые тормозные колодки или потребуется другой ремонт.
  • Большой пробег на имеющихся колодках. Независимо от того, возникают ли какие-либо из вышеперечисленных симптомов тормозной системы, каждые 10 000 миль механик должен измерять толщину оставшегося фрикционного материала на тормозных колодках и проводить тщательный визуальный осмотр тормозной системы.
  • Сигнальные лампы тормозной системы и / или сообщения с напоминанием о техническом обслуживании. Если когда-либо загорается сигнальная лампа вашей тормозной системы или на информационном дисплее для водителя появляется сообщение с напоминанием о техническом обслуживании тормозной системы, как можно скорее проверьте и отремонтируйте свой автомобиль.

Как механики заменяют тормозные колодки?

Обычно замена колодки требует следующих действий:

  • Подтвердите толщину оставшегося фрикционного материала на тормозных колодках.Если толщина оставшегося фрикционного материала составляет менее 2 мм, замена колодки требуется.
  • Визуально осмотрите поверхность тормозного ротора, которая контактирует с колодкой (на наличие задиров, точечной коррозии, канавок, ржавчины), и измерьте тормозной ротор с помощью прецизионных инструментов на предмет изменения толщины, биения и коробления.
  • Осмотрите суппорт, тормозную пластину, колодки и роторы, чтобы определить, свободно ли работает суппорт (т. Е. Проверьте, нет ли заедания суппортов).
  • Установите новые колодки и любые дополнительные рекомендуемые компоненты (например,g. роторы, если роторы отклоняются от спецификаций OEM), конечно, только с одобрения заказчика.
  • Смажьте компоненты тормозной системы, такие как скользящие пальцы суппорта, и проверьте состояние тормозной жидкости. При необходимости долейте тормозную жидкость.
  • Выполните базовую проверку безопасности вашего автомобиля из 50 пунктов.
  • Наконец, механик проведет тест-драйв вашего автомобиля, чтобы подтвердить нормальную работу тормозной системы.

Безопасно ли ехать с неисправными тормозными колодками?

Вождение автомобиля с известным дефектом тормозной системы небезопасно и, следовательно, не рекомендуется.Изношенные тормозные колодки могут увеличить тормозной путь, поэтому для вашей безопасности всегда рекомендуется незамедлительно заменять изношенные тормозные колодки. Дальнейшее вождение не рекомендуется, и вам следует запросить обслуживание при первой же возможности, если существует одно из следующих обстоятельств: тормозной путь намного больше, чем вы привыкли; педаль тормоза не туго затянута или стоит низко; потеря тормозного усилия; автомобиль резко тянет в сторону при торможении; или горит сигнальная лампа тормозной системы.

Если вы обнаруживаете необычные шумы, такие как визг или скрежет, но тормозной путь близок к тому, к которому вы привыкли, а педаль тормоза жесткая, и нет сигнальных ламп, можно безопасно отправиться к месту назначения, но по расписанию обслуживание при первой возможности. Когда дело доходит до тормозов вашего автомобиля, всегда проявляйте осторожность и попросите механика проверить ваши тормозные колодки и тормозную систему при первых признаках проблемы.

При замене тормозных колодок учитывать:

Тормозные колодки всегда необходимо заменять в комплекте, то есть оба колеса (со стороны водителя и пассажира) на оси, переднем или заднем, должны обслуживаться.Если были заменены тормозные колодки только на одной стороне автомобиля, ваш автомобиль может съехать в сторону, когда вы нажмете на тормоз. Часто требуется шлифовка или замена тормозных роторов, и компетентный механик всегда измеряет износ и повреждения тормозных роторов и порекомендует вам, нужна ли замена ротора или повторное покрытие.

DIY: Разборка стояночного тормоза / Замена задней тормозной колодки
