Схема простого триггера на одном реле (схема включения и выключения одной кнопкой). Как работает эта схема, пояснение принципа её действия.







Тема: что из себя представляет электросхема триггер-реле, разъяснение ее работы.



Схема простого триггера на одном реле (схема включения и выключения одной кнопкой).



Вашему вниманию очень простая электрическая схема триггера на одном реле. Для тех, кто не знает, что это такое, поясню. Допустим имеется задача организовать схему, которая бы замыкала контакты, управляющие той или иной нагрузкой, с помощью всего одной кнопки (без фиксации). То есть, один раз нажали на кнопку – реле сработало и включилось, второй раз нажали на кнопку – реле выключилось, перейдя в исходное состояние. Ну, а примером применения такого электрического переключателя на реле может быть вариант проходного выключателя. Это когда включение и выключения освещения можно осуществлять из различных мест, где установлены кнопки схемы. Количество кнопок вкл/выкл может быть различным, и все они подключаются параллельно друг другу. Думаю смысл этого понятен.



Теперь давайте разберем как именно работает данная схема, состоящая всего из нескольких элементов. Сразу можно увидеть, что схему можно разделить на две части по вертикали. Неким мостом этих частей выступают электрические переключатели (нефиксируемая кнопка S1 и одна рабочая группа контактов самого реле K1). Итак, на схему подано напряжение питания (используется постоянный ток). В начальный момент с реле ничего не происходит, а вот поданное на схему питание идет на зарядку конденсатора C1. Причем, скорость процесса заряда ограничивается резистором R1.









Конденсатор заряжается достаточно быстро. После чего с этой схеме никаких токов не протекает, данный триггер на реле находится в состоянии покоя и ожидания. Далее когда мы нажмем на кнопку S1, то накопленный конденсатором электрический заряд через эту кнопку пойдет на катушку реле, что спровоцирует кратковременное срабатывание этого реле. При этом рабочая группа контактов K1 данного реле переключится. То есть, плюс питания уже присоединиться к резистору R3, что обеспечивает постоянное питание катушки реле от источника питания этой схемы. Реле перешло в режим самоподхвата (поддерживает внешним питанием само себя).



В результате мы одним нажатием на кнопку перевели реле из нерабочего состояния в рабочее. Другие группы контактов реле (которые не указаны на этой схеме, но имеются на самом реле) могут быть подключены к различным внешним устройствам, тем самым управляя ими. Если эта схема триггера на реле стоит в проходном выключателе, то начнет гореть свет в определенном помещении, коридоре и т.д.



Поскольку плюс питания переключен на катушку реле, то в это время процесс заряда конденсатора отсутствует, а тот, который был до этого был израсходован на старт включения катушки реле. А то остаточное количество электрического заряда, что могло остаться на конденсаторе быстро разрядится через параллельно стоящий резистор R2. Итак, как известно разряженный конденсатор имеет практически нулевое сопротивление. Как только мы второй раз нажмем на кнопку S1, то получится что этот конденсатор на короткое время закоротит катушку реле. Это равносильно, что мы на короткий промежуток времени поставим перемычку на эту обмотку реле.



Естественно, это приведет к тому, что реле кратковременно отключится и вернет свои рабочие контакты K1 в исходное состояние. В итоге плюс питания обратно начнет заряжать конденсатор, а катушка реле останется без запитки. Схема триггера на одном реле снова поменяет свое  состояние из рабочего в нерабочее. Наша схема проходного выключателя, что взята для примера, отключит освещение в помещении. И эта схема обратно готова к новому циклу включения-выключения.



А зачем нужны резисторы R1 и R3? Стоящие последовательно конденсатору и катушке реле. Ведь они только ограничивают силу тока. Дело в том, что если не будет резистора R1 на конденсаторе, то при подаче напряжения питания для его зарядки в начальный момент возникнет некоторая просадка напряжение в самой питающей цепи. Поскольку, как я ранее упомянул, в разряженном состоянии конденсатор имеет практически нулевое сопротивление. Именно это кратковременное падение напряжения в цепи питания схемы может отрицательно влиять на стабильность работы триггера, что приведет к нестабильным срабатывания данной схемы.



Если же будет отсутствовать резистор R3, стоящий последовательно катушке реле триггера (плюс будет сразу подаваться на катушку реле), то при попытке отключить питание от катушки реле, путем ее замыкания разряженным конденсатором, значительная сила тока питания не даст это сделать. Энергия питания окажется достаточной и для осуществления питания катушки и процесса заряда конденсатора. В итоге при нажатии на кнопку для отключения схемы ничего не произойдет, схема триггера на реле не отключится. Именно резистор R3 делает определенное ограничение по току питания и делает схему работоспособной.



Видео по данной теме:





ps smail

P.S. К сожалению данная схема триггера на одном реле имеет ряд значительных недостатков. У нее плохая стабильность к работе, к различным реле нужно будет подбирать свои номиналы резисторов и конденсатора, малая скорость перехода из одного состояния в другое и т.д. На этой простой схеме легко можно понять сам принцип работы подобный триггеров. Более же лучшый вариант, где уже отсутствуют эти недостатки, вы можите найти на следующей странице. Эти недостатки устранены путем дополнения в эту схему нескольких полупроводниковых компонентов, про которые вы также узнаете в следующей статье.



БИСТАБИЛЬНЫЙ ТРИГГЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Понятно что сегодня есть процессоры, интегральные схемы, транзисторы — но всегда ли это необходимо? Представляем проект импульсного переключателя, конструкция которого не требует даже одного транзистора. Схема была создана для эффективного токового переключателя, запускаемого импульсами, невосприимчивая к помехам со стороны источника питания (по сравнению со схемами CMOS).

Первый вариант схемы переключателя

Суть идеи заключалась в том, чтобы использовать тот факт, что катушки бистабильного реле в состоянии покоя не требуют электропитания. Поскольку накопленный заряд должен иметь правильную поляризацию и питание катушек реле выполняется поочередно, один полюс контактов реле использовался в качестве переключающего ключа, позволяя однонаправленному свободному току протекать через возбужденную катушку и блокировать на время импульса запуск пассивной катушки. Благодаря этой конфигурации, хотя один и тот же импульс управления подается на обе катушки одновременно, только одна из них имеет возможность генерировать электромагнитное поле, которое смещает контакты реле в противоположное положение к занятому.

Поддерживая низкий потенциал на обеих катушках входа он предотвращает накопление нагрузки, необходимой для питания другой катушки до тех пор, пока вход не будет открыт. Кратковременное открытие входа позволит собрать достаточный заряд чтобы активировать вторую катушку, при условии, что запускающий импульс появляется снова.

Спецификация элементов схемы

  • Бистабильное реле RT424F24
  • D1, D2 — 1N4002
  • C1, C2 — 10 мкФ / 50 В
  • R1, R2 — 10 кОм / 0,25 Вт
  • R3, R4 — 100 Ом / 0,25 Вт
  • Vcc = 24 В постоянного тока

Цикличность этого процесса использовалась для построения переключателя с электрическим управлением, в котором роль переключения выполняют контакты свободного второго полюса реле, механически связанного с первым. Нагрузочная способность этих контактов зависит только от параметров переключения используемого двухэлементного бистабильного реле.

Выбор внешних элементов так же прост, как и вся схема. Зная номинальное напряжение катушек реле, сначала выбираем конденсаторы С1 и С2 с соответственно более высоким напряжением. Их мощность зависит от размера нагрузки, которая необходима для переключения контактов реле в противоположное положение. Самый простой способ — выбрать его, зарядив конденсатор, например, 4,7 мкФ с номинальным напряжением катушки, и подать электроды на клеммы катушки реле. Если в этот момент услышим отчетливый металлический звук срабатывания, это означает что емкость достаточна. Если переключение не происходит, следует выбрать большую емкость.

Резисторы R1 и R2 являются ограничителями зарядного тока конденсатора и тока холостого хода, когда R3 или R4 замкнуты на землю, соответственно. Резисторы R3 и R4 могут быть в основном пропущены, они используются только для защиты контактов реле от сгорания когда есть остаточный заряд конденсаторов. Значение резисторов R1 и R2 зависит от того, как часто на входе появляются триггерные импульсы. Они могут иметь значение от 10 кОм до сотен Ом. Чем меньше значение этих резисторов, тем выше допустимая частота переключения (тогда ограничение обуславливается только частотой переключения реле). Однако следует помнить, что при уменьшении значений этих резисторов ток холостого хода схемы увеличивается. Значение резисторов R3 и R4 может составлять от нескольких десятков до нескольких сотен Ом (это также влияет на ток холостого хода).

Развязывающие диоды D1 и D2 могут быть любого типа, важно чтоб они имели соответственно высокое напряжение пробоя.

Какие проблемы могут возникнуть при запуске: если выберем слишком маленькую емкость или слишком высокое значение резисторов R1 и R2, может случиться так что при частом срабатывании перемычка реле «застрянет» в нейтральном положении, в котором она не соединяется с каким-либо полюсом, и схема перестает реагировать на импульсы запуска. Чтобы предотвратить это, уменьшите значение резисторов R1 и R2.

Другие элементы переключателя установленные на плате и не включенные в принципиальную схему, используются в качестве визуализации работы триггера.

Второй вариант схемы переключателя

А вот несколько более сложное устройство, состоящее из двух таких переключателей, составляющих простой блок управления. Без активных элементов, конечно.

Суть этого устройства для последовательного переключения электрических моторов (например, рулонных штор) заключается в использовании двух бистабильных реле, запускаемых вышеуказанным способом, соединенных последовательно, которые будут подсчитывать и запоминать состояние их выходов. Комбинируя два приемника с одним подвижным элементом свободного полюса реле Rel 1 и каждый отдельно с подвижными контактными элементами свободного полюса второго реле Rel 2 и обеспечивая подходящие для приемников потенциалы M1 и M2 N и L1 на фиксированных элементах контактов обоих полюсов, получаем импульсный переключатель последовательности с циклическим последовательность вложений.

Чтобы визуализировать работу, вместо двигателей включается двухцветный светодиод.

Характерные особенности решения:

  • полная невосприимчивость к помехам на стороне источника питания
  • устранение эффекта дребезга контакта
  • очень простая конструкция, которую можно реализовать навесным монтажом
  • возможность взаимодействия с приемником пульта дистанционного управления
  • простота определения времени отсутствия реакции на импульсы запуска
  • высокий допуск для напряжения питания выше номинального напряжения катушек реле

Значения элементов зависят от управляющего напряжения и сопротивления катушек используемого реле, поэтому сложно дать конкретные значения, не зная что нужно использовать. Этот релейный переключатель имеет два рабочих положения, как и обычный механический переключатель.

Третий вариант схемы переключателя

Спецификация элементов схемы

1. SW — кнопка любого типа.
2. Rel 1, Rel 2 — двухконтактное бистабильное реле 12 В, биполярное.
3. D1, D2, D3, D4, D5, D6 — выпрямительный диод 1N4001.
4. С1, С2 — электролитический конденсатор 10 мкФ / 25 В.
5. R1, R2 — 100 Ом / 0,25 Вт.
6. R3 — 4,7 кОм / 0,25 Вт.
7. S — двигатель постоянного тока на 12 В.

Здесь реализована смена полярности мотора при нажатии на кнопку, то есть его реверс. В общем используйте подобные решения в устройствах автоматики и управления, как более простые и надёжные (в зависимости от качества реле).

Кнопочный выключатель для УНЧ на JK-триггере CD4027

Обычно использовать маленький красивый выключатель для подачи питания на силовой трансформатор нет возможности из-за низкой нагрузочной способности. А большой силовой тумблер портит внешний вид конструкции. На ум приходит реле.
Кнопочный переключатель на Триггере
Но реле требует управления. Попробуем на этот раз обойтись без вездесущих микроконтроллеров. Да здравствует кнопка плюс триггер!
Я первый раз использовал дискретную цифровую логику, о чём и хочу немного рассказать.

Содержание / Contents

Триггер — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Идеально, на мой взгляд, для управления реле с помощью кнопки. Тумблер, конечно, проще, но мне хотелось расширить функционал простого выключателя.

Посмотрев, что можно купить в ближайшем магазине, выбрал JK-триггер CD4027BE (советский аналог К561ТВ1). Кстати купил парочку и один оказался бракованным. Позже выяснилась одна интересная особенность отечественного экземпляра: если перепутать полярность питания, чип не сгорает мгновенно в отличие от импорта, а начинает значительно греться. После восстановления правильной полярности чип продолжает работать, как ни в чем не бывало.

JK-триггер имеет 5 входов и два выхода: прямой «Q» и инверсный «НЕ-Q».

Рисунок 1. JK триггер.

Назначение входов:

  • Вход SET (S) устанавливает выход Q в единицу независимо от состояния других входов;
  • Вход RESET ® устанавливает выход «НЕ-Q» в единицу независимо от состояния других входов
  • Вход J переключает прямой выход Q в единицу. Переключения синхронизированы с фронтом сигнала CLK.
  • Вход K переключает инверсный выход «НЕ-Q» в единицу. Переключения синхронизированы с фронтом сигнала CLK.

Пусть J=1, K=0, тогда по фронту на CLK триггер переключится в 1; J=0, K=1 – триггер переключится в 0; J=1, K=1 – переключение на противоположенное состояние; J=0, K=0 – ничего не произойдёт.

На рисунке 2 представлен простейший переключатель на триггере:
Рисунок 2. Простейший переключатель.
После подачи питания, на прямом выходе триггера U3A установиться ноль, а по нажатию на кнопку будет происходить переключение. Будем считать, что реле подключено к прямому выходу триггера U3A.

Расширим функционал переключателя, добавив кнопку «Авария».

Рисунок 3. Переключатель + авария.
При нажатии аварийной кнопки прямой выход триггера установится в ноль и переключения будут невозможны до тех пор, пока нажата кнопка «ALARM1», так как удерживается вход RESET.

Задействуем второй триггер в корпусе чипа, он будет включать аварийную сигнализацию:

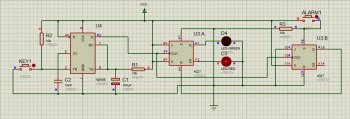

Рисунок 4. Переключатель + авария на втором триггере.

После подачи питания загорится красный светодиод, а по нажатию на «KEY1» произойдёт переключение. Нажатие на кнопку «ALARM1» установит прямой выход второго триггера в единицу, тем самым выключив первый триггер и запретив его переключения. Установки входов J=0 и K=1 второго триггера разрешают только переключение в 0 на прямом выходе. Таким образом, по нажатию на кнопку «KEY1» произойдёт снятие «Аварии», а переключение первого триггера возобновятся с повторного нажатия.

Собрав всё на макетной плате, столкнулся с одной проблемой, которая не возможна в симуляторе: дребезг контактов кнопки переключения. Долго не мог его побороть, пробовал ставить конденсаторы – не помогло. Триггер переключался хаотически. Применил радикальное решение: собрал одновибратор на таймере NE555 и дребезг как рукой сняло. Срабатывания стали абсолютно чёткими.

Рисунок 5. Переключатель с «антитребезгом».

Статус аварии есть, а ни чем примечательным не выделяется — подумал я, и добавил «мигалку» красным светодиодом.
Для этого сделал мультивибратор на двух элементах 2И-НЕ микросхемы К561ЛА7 (CD4011), а на оставшихся двух собрал простую логику, запускающую «мигалку» при аварии. При номиналах, указанных на схеме, СИД будет мигать с частотой около 2 Гц.

Рисунок 6. Переключатель + сигнализация.Дорогие друзья, а теперь итоговая схема! В схему добавлены транзисторы для управления TTL, реле и ещё кое-какие мелочи.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Особенности работы устройства:
  • Включение и выключение нагрузки одной кнопкой без фиксации;
  • Три аварийных входа, отключающих нагрузку при замыкании;
  • На входы J1 и J2 подходит напряжение питания, на J10 земля;
  • Два светодиода для индикации режима работы реле и аварии;
  • При аварии один из диодов начинает мигать;
  • При аварии нажатие на кнопку снимет её, и лишь повторное нажатие включит реле;
  • Питание схемы от 12 Вольт.

Данную схему я собрал и успешно использую в своём усилителе.
Фото 1. Плата внутри усилителя.

В качестве нагрузки у меня силовой трансформатор на 650 ВА.

Фото 2. «Нагрузка».

Схема питается от импульсной «дежурки» (на фото слева от платы переключателя). Потребляет схема совсем немного — около 15 миллиампер при выключенном реле и 70 миллиампер при включённом.

В своих экспериментах я пробовал питать переключатель напрямую от сети через блок питания на гасящем конденсаторе. Под спойлером приведён расчёт и схема такого БП, если кому интересно.

Блок питания.Бестрансформаторный блок питания на гасящем конденсаторе. БП рассчитан на ток около 75 миллиампер и напряжение 12 Вольт. Резистор R1 исполняет роль предохранителя, R2 ограничивает ток через диоды и конденсатор, пока последний разряжен. Конденсатор С1 можно примерно рассчитать по формуле: C=I/(2*pi*f*U). При U=220V, f =50Hz, I=0.075A получаем C приблизительно 1.08 мкФ, но лучше взять больше. Я использовал 1 мкФ на 400 В. Диоды — любые выпрямительные на ток от 100 мА и обратное напряжение не менее 400 В. Резисторы на 0.25 Ватт.
Рисунок 7. БП на гасящем конденсаторе.

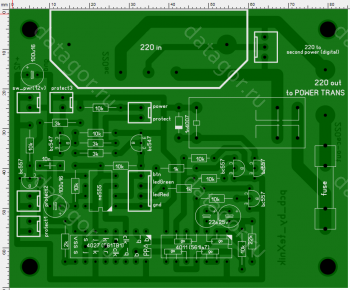

Размер печатной платы 85 на 70 мм. На ней предусмотрено место под силовой штыревой разъём C14 (как в компьютерном блоке питания или старом мониторе) и реле OMRON. Реле, держатель предохранителя и разъем питания взяты от ЭЛТ монитора.
Таблица 1. Список компонентов схемы.В архиве печатная плата в формате Sprint-Layout 5 и модель схемы для PROTEUS.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌻 Халва для своих! +1800.00₽ для новичка на Aliexpress

Камрад, регистрируйся на Али по этой нашей ссылке. Ты получишь купон на 1800.00₽ на первый заказ. Не тяни, время действия купона ограничено.

🌼 Полезные и проверенные железяки — можно брать!

Куплено и опробовано читателями или в лаборатории редакции.

Таблица 1. Список компонентов схемы.

Алексей (teXnik)

Россия, Тула

Студент политехнического университета, увлекаюсь радиэлектроникой и модернизацией авто (подготовка для джип триала). Паять люблю. Переделал амфитоны 25 ас 27 и усилитель под них на тдашке.
Собрал уазик с мотором v8.

На сайт пришел для разватия своих навыков и умений



Моделирование RS-триггера | FaultAn.ru

При реализации алгоритмов релейной защиты достаточно часто используются триггеры. Триггер – это нелинейный элемент, выходной сигнал которого может находиться в одном из двух устойчивых состояний в зависимости от входных сигналов. У наиболее часто используемого RS-триггера 2 входа: S — set (для установки выходного значения) и R — reset (для сброса выходного значения).

RS-триггер сохраняет своё предыдущее состояние при подаче нулевого сигнала на оба входа триггера, а меняет его при подаче единичного сигнала на один из входов. При этом при подаче на вход S единичного сигнала на выходе будет так же наблюдаться единичный сигнал, а при подаче на вход R единичного сигнала на выходе будет наблюдаться нулевой сигнал. В том случае, если на оба входа подаются единичные сигналы, то выходной сигнал зависит от того, с каким приоритетом выполнен данный RS-триггер. Зависимость выходного сигнала Q от входных сигналов S и R приведена в табл. 1.

Табл. 1. Зависимость выходного сигнала от входных сигналов для RS-триггера

S R Q для триггера с приоритетом S Q для триггера с приоритетом R
0 0 0 0
1 0 1 1
0 1 0 0
1 1 1 0

В Simulink есть стандартный блок «Bistable», который представляет собой RS-триггер с выбираемым приоритетом входа. Протестируем данный элемент с помощью приложенной схемы в Simulink rs_trigger.mdl. Обратим внимание, что у данного элемента 2 выхода – Q и !Q, где второй выход представляет собой инвертированный первый выход. Вид схемы приведён на рис. 1.

Схема для тестирования RS-триггера в Simulink
Рис. 1. Схема для тестирования RS-триггера в Simulink

На рис. 2-3 представлены результаты тестирования RS-триггеров с разным приоритетом входов. Полученные результаты полностью совпадают с зависимостью, приведённой в табл. 1.

Результаты тестирования RS-триггера с приоритетом входа S
Рис. 2. Результаты тестирования RS-триггера с приоритетом входа S

Результаты тестирования RS-триггера с приоритетом входа R
Рис. 3. Результаты тестирования RS-триггера с приоритетом входа R

Применение RS-триггеров в устройствах релейной защиты позволяет избежать, например, дребезга контактов реле, когда за малый промежуток времени реле то срабатывает, то возвращается. Смоделируем дребезг контактов реле с помощью генератора импульсов (рис. 4). На рис. 5 приведён выходной сигнал от RS-триггера. Видим, что выходной сигнал от триггера постоянный и не зависит от изменения входного сигнала, подаваемого на вход S.

Схема для моделирования дребезга контактов реле
Рис. 4. Схема для моделирования дребезга контактов реле

Результаты тестирования RS-триггера при дребезге реле
Рис. 5. Результаты тестирования RS-триггера при дребезге реле
