Схема подключения магнитофона: Схемы автомагнитол и способы подключения

Содержание

Автомагнитолы схема подключения, как подключить магнитолу

Установка магнитолы в машину – это не сложный процесс, но требующий определенного склада ума и аккуратности. Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Для всех остальных мы предлагаем подробную инструкцию и  схемы подключения автомагнитолы.

Виды автомагнитол

В связи с участившимися кражами, магнитолы не изготавливают под определенные стандарты, поэтому у водителей может возникнуть множество вопросов при столкновении с новым видом акустической системы. Дело в том, что для безопасности устройства, к ним разрабатывают несколько видов штекеров подключения, а также различной является и сама форма устройства. Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей.

Само различие штекеров предполагает их несовместимость с другими источниками питания, однако это легко решается путем не сложных переделок. Раньше для защиты от кражи магнитолы подразумевали использование специальных съемных панелей или скользящего крепления, которое позволяло быстро вытащить устройство и спрятать в более надежном месте.

В настоящее время, разработаны два основных размера автомагнитол, которые могут быть одноблочные или двухблочные. За размер принято считать величину din. Поэтому 1din соответствует обычной магнитоле небольшого размера, а 2din – это устройство, которые выше ее по высоте в два раза.

Разъемы

Это второе – на что стоит обращать внимание при установке магнитолы. Даже при их не соответствии, вы сможете легко их переделать, тут необходимо знать обозначения цветов проводов. Об этом будет сказано ниже. Кроме того, существует огромное количество переходников, которые легко адаптируются под любую схему подключения.

Второй вариант подключения при не соответствии – включение напрямую.

Тут важно понимать, что, не зная схему, вы можете наделать бед и испортить не только устройство, но и сжечь электрическую схему автомобиля.

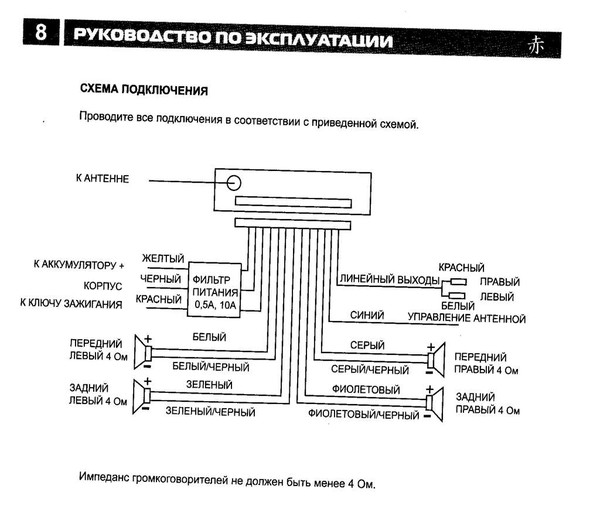

Обозначения проводов

Итак, если вы не сторонник подбора штекеров и желаете переделать желанную магнитолу под свою машину, вам необходимо знать правильную распиновку контактов. Любая магнитола имеет следующие провода:

  1. Желтый провод – это постоянный плюс и подключается напрямую, через предохранитель к аккумулятору. Обозначает память устройства и позволяет воспроизводить остановленные треки после выключения замка зажигания или самой магнитолы.
  2. Красный провод – подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую.
  3. Черный провод – постоянный минус или «масса». Подключается на корпус автомобиля или на любой другой контакт, с такой же маркировкой.

Это основные три провода, который используются для работы магнитолы. Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства.

  1. Голубой провод – используется для подключения антенны. Его не обязательно включать в систему, если вы не пользуетесь радио. В крайнем случае, можно просто заизолировать.
  2. Оранжевый провод – подсветка рамки, встречается довольно редко. Этот провод плюсовой и подключается к плюсовой цепи габаритных огней. Таким образом, срабатывает при включении фар.
  3. Желточерный
    – тоже редкий провод и используется для подключения дистанционного управления устройством. Чаще всего, применяется для регулировки звука на расстоянии. Если у вас такой комплект отсутствует, то провод можно также заизолировать.

Все остальные провода идут парами с одинаковыми цветами. Единственное различие в паре – это наличие черной полоски на одном из проводов. Как правило, они представлены четырьмя видами: серый, зеленый, фиолетовый, а также белый. Одна пара подключается к одному из динамиков, а черный цвет обозначает минус. Таким образом, ошибиться уже не получится. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее. Иногда такие провода имеют специальные бирки со стороной расположения.

Особенности подключения

Для подключения питающих проводов необходимо использовать отдельную проводку, идущую непосредственно к аккумулятору (за исключением минуса). Эти провода должны иметь приличную толщину и быть в полтора раза толще, чтобы исключить любые нагревы и случайные самовозгорания. Запрещено подключать цепь без использования предохранителей.

Ни в коем случае не оставляйте неиспользуемые провода без изоляции. Если есть оголенный провод, то его нужно замотать изолирующей лентой, чтобы избежать случайных коротких замыканий.

Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля. Если сделать его недостаточно плотным, то есть вероятность того, что устройство будет самопроизвольно включаться или выключаться. Такой недостаток может быстро посадить аккумулятор, пока вы будете спать.

Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы



Читайте так же

схема подключения и распиновка, настройка проводного пульта, как настроить и подключить автомагнитолу своими руками

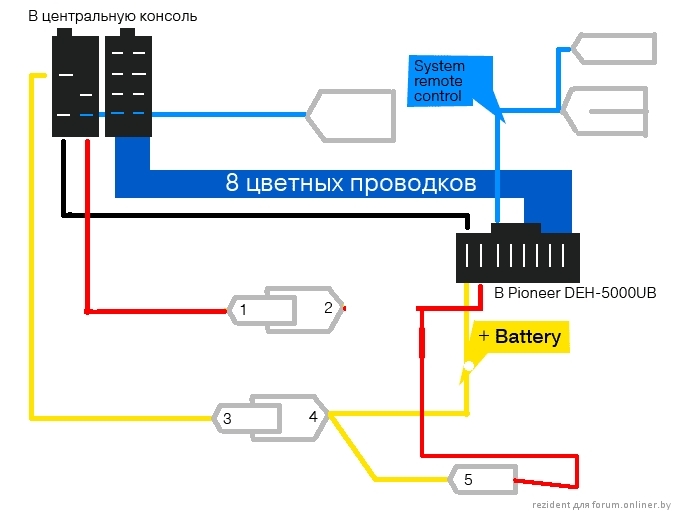

Руководство по подключению и настройке автомагнитолы Pioneer своими руками

Главная » Медиаустройства » Руководство по подключению и настройке автомагнитолы Pioneer своими руками

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  • Система не включается.
    Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  • Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках.
    Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  • Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
  • Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  • Неправильная настройка магнитол
  • Как подключить магнитолу 7010b | Авто Брянск

    После того как моя Sony XAV-W600 последний раз моргнула дисплеем и «приказала долго жить», я отвез её сначала в один сервис по ремонту магнитол, потом в другой. Однако нигде её починить не смогли, а длились эти попытки ремонта не много не мало — целый месяц… Терпение моё лопнуло, ну сколько можно ездить в тишине?! И я отчаявшись, заказал себе с китайского экспресс-сайта магнитолу, что называется «дешевле не было», а конкретно Podofo 7010B.

    На момент моего заказа, за неё просили 3000 р, но оплатив заказ, через час я обнаружил, что её отдают уже за 2600 р, обидно досадно, но ладно. Заказал я её с доставкой из РФ, днём в пятницу, а во вторник на следующей неделе мне уже позвонил курьер.

    Ждать выходных сил не было, поэтому вечером того же дня я отправился её устанавливать. Сразу хочу сказать, что китайцы не стали выделываться и снабдили свой девайс стандартным ISO разъемом, что заметно облегчает установку. Единственное что нужно добавить в штатный ISO разъем Lacetti это два провода, один от ламп ЗХ, второй от кнопок на руле. Сразу же приведу схему подключения.

    Сразу хочу сказать, что после первоначального подключения магнитола неадекватно реагировала на включение габаритов, то есть она должна притухать после включения габаритов, а у меня она начинала моргать. Замерив напряжение на контакте A6, я с удивлением обнаружил что при включении габаритов на нем появляется не 12В, а всего 5В, в итоге обрезал провод из штатной проводки и подтянул габаритные +12В от часов, после этого проблема прошла.

    Так же от кнопок на руле по умолчанию идёт разъем как на фото ниже, в нём всего два провода, один черный, другой цветной. Дак вот черный нужно подключить на массу магнитолы, а цветной на контакт А3.

    В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

    Особенности китайских автомагнитол

    Магнитолы формата 2 din существенно отличаются от устройств меньшего размера.

    Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.

    Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.

    В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т.

    к. распиновка магнитол обоих форматов идентична.

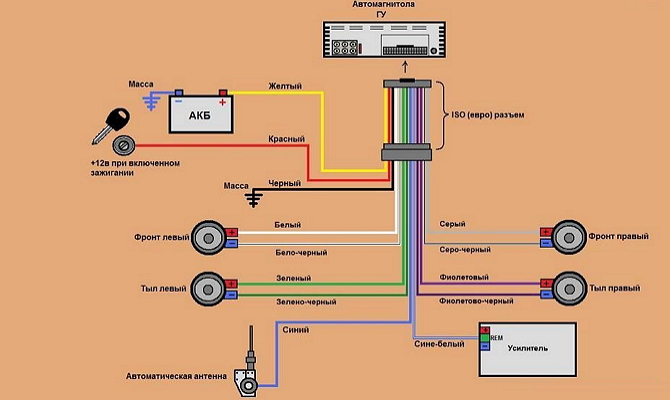

    Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.

    Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.

    В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).

    Подсоединение динамиков

    За подключение акустической системы китайской 2 din магнитолы отвечают провода:

    Первые 2 подключают фронтальные динамики, остальные — задние. К колонкам подходят по 2 провода — положительный и отрицательный. Чистый цвет — это «+», а аналогичный с черной полосой — «-«.

    Необходимо помнить, что несоблюдение полярности при подключении динамиков, приведет к искажению звука, т. к. устройства будут работать в противофазе.

    Если на автомобиле проводится замена штатного ГУ на «китайца», а маркировка проводов акустики не соответствует коннекторам ISO, то надо помнить, что кабель с широкой клеммой — положительный, а с узкой — отрицательный.

    Если на подключаемом автомобильном проигрывателе выходы на колонки имеют дополнительные разъемы типа «тюльпан», то использовать их целесообразно в том случае, если такое же подключение имеется и на автомобильной акустике.

    Подключение аудиосистемы

    Самому подключить китайскую 2 дин магнитолу человеку, имеющему минимальные познания в электротехнике, несложно. Надо только точно следовать прилагаемой инструкции. Кроме подсоединения 4 колонок имеется возможность для подключения усилителя или сабвуфера. За это отвечает провод с маркировкой AMP-CONT. На линии имеется встроенный предохранитель, а питание подается с задержкой времени 8-10 секунд для уменьшения помех, возникающих во время включения автомобильного проигрывателя.

    Акустика подключается к 2din магнитоле специальными акустическими многожильными проводами. Длина их должна быть минимальной для уменьшения сопротивления линии. Делать скрутки проводов нежелательно, т. к. это отражается на качестве звучания. Лучше использовать специальные разъемы.

    Подключение антенны

    Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

    Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

    • Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
    • Питающий провод. Подключается к красному проводу управления устройством.
    • Антенный провод. Подключается к соответствующему гнезду магнитолы.

    В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

    Всем привет!
    Ранее я рассказывал, что установил днищенскую 2din магнитолу)
    Покатавшись пол года, я к ней привык и тот трепет новой вещи спал) А значит настало время разбирать и улучшать))))
    К сожалению в процессе работы много фоток забыл сделать, но не важно, распишу на пальцах)

    1.Раскручиваем и мафон у нас разваливается на две части: морда и зад. Так как звук у нас размещен в заднице, берем заднюю часть и смотрим.

    Там стоит конденсатор 25v 2200mF и усилитель TDA7388 какого то китайского самопального производства, т.к. никаких маркировок больше нет)))

    Звуковую микруху я не планировал пока трогать, поэтому не запомнил ее)
    А вот усилитель и накопитель решил поменять, порывшись в закромах, была найдена тда-шка 7560, тоже китайская к сожалению, но уже заводского исполнения, купленная в свое время в хорошем радиомагазине.

    Ставим ее на свое место)

    И накопитель… скромничать не стал, вколхозил 25v10000mF))))

    2. Вычитал, чтоб убрать наводки надо везде раскидать заземление, раскидал)

    3.Далее взял морду и немножко доработал. Микрофон плохо ловил голос, а ИК-датчик плохо ловил пульт. Я их выпаял, нарастил провода и воткнул в саму морду изнутри и приклеил, потому что штатно они были внутри, но не вплотную к морде.

    4.Плохое качество радио тоже было решено улучшить и был прикуплен фм-усилитель. Антенный штекер вставляется в усилитель, штекер усилителя вставляется в антенное гнездо мафона, плюс усилителя подключаем к синему проводу, на него подается напряжение 12V при включенной магнитоле.

    Итоги:
    1.Сказать, чтоб я ошалел от звука — не скажу, но звук изменился. И я, и все знакомые, наблюдавшие этот процесс, отметили тот факт, что сразу появился низ. А в режиме Loud on, появился плотный такой бас)))

    Штатные динамики начали давить в ногу! НО! На саб это не повлияло, он как работал в режиме подзвучки, так и остался, надо усилок покрутить потом, подраскачать эту дуру)))

    2. Звук стал чище и шумы не ушли полностью, но ушли далеко на задний план, перестали мешать и привлекать к себе внимание

    3.Радио стало ловить везде, просто там где пропадало вообще в городе ловит с помехами, но и это хороший результат) А вот минусом стало то, что в определенных местах стало ловить посторонние какие-то сигналы, которые наглухо забивают радиостанцию на этой частоте))) То ли в этих местах какие таксисткие станции стоят, что рядом с ними так реагирует шарманка, то ли скорой помощи, хз.

    4.Пульт стал ловить ото всюду, но как подтупливал, так и подтупливает, тут уже слабенький проц не справляется видимо)

    Так что дальше у меня мысли перепаять микруху, занимающуюся обработкой звука, но это уже совсем другая история) До новых встреч в эфире! 😉

    А еще у нас снова наступила пора, когда все валят боком, а я который год подряд расчищаю дворы(((

    Подключение и установка магнитолы в автомобиле (схема, описание, фото)

     Музыка в нашей жизни занимает особое место, без нее вроде как можно прожить, но не хотелось бы. Она окружает нас всюду: из телевизора, музыкального центра, из телефона, из плеера.  Ну, и конечно сопровождает нас в дороге, в нашей машине. Можно сказать, музыка преследует нас, и мы этому не сопротивляемся, даже наоборот – желаем, чтобы она всегда была с нами!  Если со стационарными и мобильными источниками музыки вроде все понятно, включай в сеть или вставляй батарейки и слушай, то вот с магнитолой для машины все несколько сложнее. Здесь есть множество контактов, которые мы должны должным образом соединить, чтобы все-таки «выдавить» из нашего устройства те самые удивительные мелодичные звуки, ради которых собственно все и затевалось. Итак, в нашей статье мы и расскажем о том, какую магнитолу стоит подобрать для установки в вашем случае, как ее механически установить в панель приборов, а также как электрически подключить, чтобы все корректно работало.

    Подбор магнитолы под установку и подключение в машине

     Прежде всего, необходимо сказать о габаритных и присоединительных  размерах автомагнитол. Не стоит вставлять невставляемое, впихивать невпихиваемое, а еще и резать из-за этого панель приборов или вставлять накладки. Все это будет смотреться не эстетично, при этом вполне может нарушить внешний вид, а также пагубно повлиять и на часть штатных функций, совершенно не связанных с магнитолой. Так при установки «не той» магнитолы могут быть нарушены воздуховоды вентиляции, силовые элементы панели приборов…  Не выдумывайте велосипед, все уже придумали до вас, осталось лишь этим правильно воспользоваться! Так, на сегодняшний день существует три основных вида автомагнитол. Это магнитолы однодиновые, пожалуй самые распространенные. Второй вариант – двухдиновые. Третий вариант это специализированные магнитолы, под конкретную панель приборов.

    (основные разновидности магнитол по типу корпуса и соответсвенно установки)

    В вашем случае надо четко определиться, что надо именно вам и взять именно это. Именно тогда установка магнитолы пройдет максимально просто, и с минимальными возможными неопрятностями.   Итак, смотрим под какую размерность у вас выполнено установочное окно под магнитолу и соответственно берем магнитолу с подходящими габаритными размерами. Так однодиновые, двухдиновые и штатные  магнитолы устанавливаются обычно следующим образом.

    Механическая установка магнитолы в машине

     Первоначально прорезается окно под установку рамки магнитолы. Обычно это пластиковая заглушка, часто уже с возможностью выдавить пластик под размер наиболее вероятной к установке магнитолы …
    …далее устанавливается рамка из комплекта…


    … она крепится с помощью разжимных «усов». Их можно разжать с помощью обычной отвертки. Таким образом, рамка жестко устанавливается на месте.
    Именно в эту рамку потом и вставляется сама магнитола.

    Крепиться она на защелках, то есть в рамку вы магнитолу вставляете, а вот назад ее можно извлечь лишь с помощью  специальных полосок, которые отжимают фиксаторы и позволяют извлечь магнитолу из рамки.

    Обычно такие полоски входят в комплект магнитолы. У некоторых штатных магнитол это могут быть стержни отгибающие фиксаторы или другие аналогичные элементы со схожей функцией.

    (извлечение магнитолы из ее штатного места — несколько примеров выше)

    Такая конструкция предусматривает некую защиту от воришек магнитол, но скажем по совести, что мера эта малоэффективная.

    (на однодиновые магнитолы, после ее установки в панель приборов, также устанавливается декоративная рамка)

     Штатные магнитолы в машинах обычно крепятся с помощью банального крепежа, который спрятан под декоративной рамкой на панели приборов. То есть их установка и снятие сводится к тому, чтобы демонтировать рамку, закрепить с помощью винтов через кронштейны магнитолы и установить декоративную рамку на место.

    (пример крепления одной из штатных аудиоустройств)

     Теперь, когда с механической подготовкой при установке магнитолы все понятно и предопределенно, изучим вопрос подключения магнитолы к электрическим коммуникациям в машине.

    Электрические подключения магнитолы в машине

     Хорошо если ваша машина имеет аудиоподготовку. Фактически это уже проброшенная проводка для питания магнитолы, аудиопровода до динамиков, и провод от гнезда антенны на магнитоле, до самой антенны. Именно такая аудиоподготовка может значительно упростить ваш процесс установки магнитолы. А если нет, то все придется делать самим, то есть пробрасывать провода и подключать их к штекерам из комплекта магнитолы. Заметьте, здесь мы упомянули,  что вам придется делать это самим, то есть в случае с аудиоподготовкой вам этого делать не надо, так как такая подготовка подразумевает, в том числе, и подключение стандартных для большинства магнитол штекеров. Штекеры эти также именуются как контакты ISO. Всего их два и по форме они идентичны, а по цвету различны. Один коричневый (секция Б), этот штекер предназначен для подключения акустики в машине, а второй светлый или черный (секция А). Такой штекер отвечает за питание магнитолы и ее сервисные функции.

    (наиболее распространенные штекеры ISO для подключения магнитолы)

     Если даже магнитола не имеет на своей задней панели контакты для колодок ISO, то все равно в ее комплекте идут переходники от ее уникальных контактов, на контакты ISO , про которые мы только что упоминали. В итоге, ее подключение осуществляется следующим образом.  Вначале переходник включается в магнитолу, а потом с помощью этого самого переходника подключается к проводке аудиоподготовки с контактами ISO.

    (использование переходника)

     Почему мы так акцентируем ваше внимание на контактах ISO? Да потому, что в случае установки и правильного подключения таких контактов вы решите сразу массу проблем. Вам легко будет подключить практически любую покупную магнитолу. Поменять одну магнитолу на другую – нет ничего проще! Фактически извлекаем штекеры из одной магнитолы, вставляем их в другую магнитолу , вот и вся перестановка — подключение. Именно поэтому мы вам настоятельно рекомендуем смонтировать такие колодки ISO. Это будет гарантией дальнейшей беспроблемной эксплуатации аудиоустройств в машине. Колодки ISO можно купить отдельно от магнитолы, это в том случае, если магнитола вам досталась уже б/у и без таких колодок в комплекте. Итак, подключаем контакты ISO. А подключаются они следующим образом, согласно схеме распиновки проводов ниже…

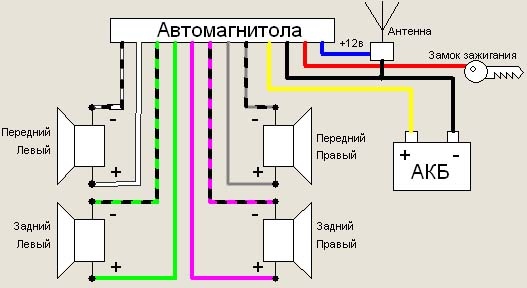

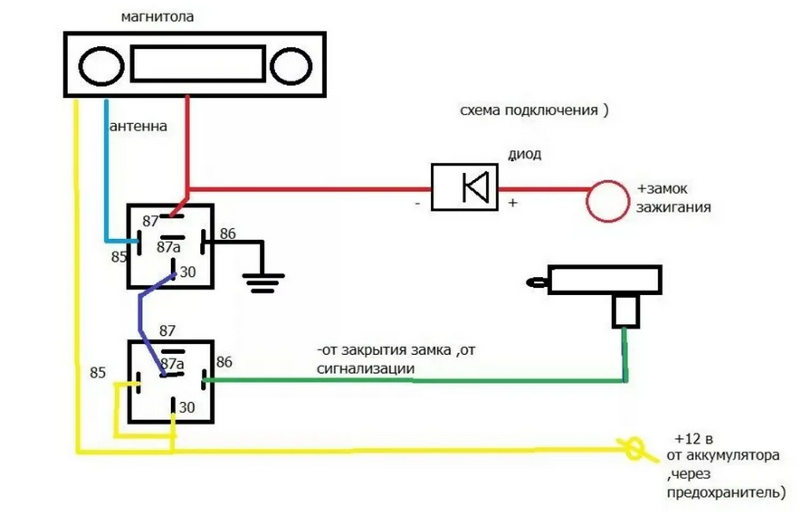

    Если это подключение представить электросхемой, то это будет выглядеть примерно так…

     Для штатных магнитол о подключении электрических соединений можно лишь говорить на основании знания электросхемы автомашины, так как в зависимости от  производителя здесь нет универсального решения какой цвет провода за какую функцию отвечает. Именно поэтому рекомендаций на это счет мы вам не дадим.

    (свои уникальные штекеры и цвета проводов для штатного устройства)

    Как и где прокладывать провода мы вас настойчиво учить не будем, а лишь дадим несколько полезных рекомендаций, которые возможно вам помогут/

    Как протягивать провода для подключения машины магнитолы в машине

     Первое что касается питания магнитолы. Здесь идеальным вариантом будет прокинуть провода прямо от аккумулятора, чтобы не задействовать электрические цепи автомобиля, тем самым не зависеть от них и не нагружать их потребляемой мощностью от магнитолы.  Сечение питающего провода порядка 1-1,5 мм для питания магнитолы вполне хватит, большее сечение можно выбрать лишь ради повышенной механической надежности провода, чтобы не оборвать его, а не ради целесообразности, по критерию тока питания магнитолы.
     Далее по аудиопроводам. Здесь лучше приобрести специализированные провода. Цена их будет не намного дороже обычных электротехнических проводов, но пропускная способность и сопротивление для воспроизводимых частот будет значительно лучше. Аудиопровода лучше протягивать под порогами, они и снимаются максимально просто, и добраться туда потом проще всего. В двери провода протягиваются через пыльники в которых уже проложены провода на электропакет.
      Провод для антенны лучше брать высокоомный 75 Ом на метр, экранированный (специализированный антенный кабель). Именно такой провод сохранит принятый сигнал идущий от антенны на входное гнездо магнитолы.

    Возможные вопросы (проблемы) при подключении магнитолы

     Вот в принципе и все. Если вы будете соблюдать все вышеприведенные рекомендации, то магнитолу вы точно подключите, но как она у вас будет работать это уже второй вопрос, о котором мы сейчас и поговорим.

     Первая проблема, с которой могут столкнуться автолюбители это мигание экрана магнитолы при включении максимальной громкости. Причины здесь может быть две. Первая у вас подсевший или недостаточно мощный аккумулятор. Вторая причина это недостаточно мощный стабилизатор напряжения в самой магнитоле. Не стоит искать причину в тонких проводах питания, это скорее всего не тот вариант. Если это аккумулятор, то можно поставить на питание магнитолы  дополнительный конденсатор, такие продаются для подключения к сабвуферам. Если же дело в магнитоле, то здесь что-либо переподключать бесполезно.

     Второй вариант проблемной работы магнитолы это звук. Звук может быть довольно низкого качества, то есть с искаженным тембральным балансом. Обычно это завышенные средние и высокие частоты и низкий уровень низких. Этот недостаток можно отнести к схемотехнике самой магнитолы, то есть к низкому качеству самого устройства. Также стоит обратить внимание на качество акустики (динамиков). Изменить что- либо подключением в этом случае не удастся. Аудиопровода хотя и способны изменить такую «картину», но не кардинально. Здесь рекомендация одна – покупайте уже известные и проверенные бренды (Alpine, Pioneer, Sony, Kenwood)

     Отдельно хотелось бы сказать о желтом проводе питания, который является питающим для памяти магнитолы, в момент режима ожидания. Если у вас слабый аккумулятор или же опять аппарат низкого качества, то в этом случае магнитола способна «высосать» ваш аккумулятор. Наиболее действенным вариантом в этом случае будет установка дополнительного выключателя на данный провод. Единственным недостатком при этом варианте решении проблемы станет то, что все настройки будут сбрасываться. Их придется выставлять вновь при каждом последующем включении магнитолы.

    Если у вас более чем 4 динамика используемых в салоне, то их лучше подключать последовательно к уже установленным, чтобы исключить перегрузку и риск выхода из строя устройства. Звук будет чуть тише, но зато это будет более надежно, чем параллельное подключение динамиков.

    Конечно, при установке и подключении магнитолы у вас могут возникнуть и другие проблемы, коих может быть великое множество, тем не менее, об основных постулатах мы вам все же уже рассказали.

    Подключение магнитолы — автомобильного ресивера — 1 Февраля 2011 — Блог

    Абсолютное большинство современных магнитол (включая их новое поколение — мультимедийные центры) подключаются к бортсети автомобиля тремя проводами — это «масса», постоянный плюс от аккумулятора и плюс от цепи ACC или зажигания.

    Двойное «плюсование» имеет следующий смысл:

    во-первых, благодаря плюсу от цепи ACC мы имеем возможность автоматического включения и выключения магнитолы при включении и выключении зажигания. Этим также обеспечивается сохранение автомобильного аккумулятора от нежелательной разрядки (если мы, например, забыли выключить магнитолу, покидая машину).

    во-вторых, благодаря постоянно наличествующему плюсу от аккумулятора, магнитола даже в выключенном состоянии сохраняет ход своих внутренних часов, а также различные настройки — в частности, настроенные радио- и телестанции. ДАЛЕЕ

    Дополнительно хотелось бы отметить:
    —  Питание лучше всего осуществить отдельной проводкой (если оно не предусмотрено) от аккумулятора до самой магнитолы или в крайнем случае от прикуривателя, то есть от силовых цепей проводки. При этом если проводка будет тянуться от аккумулятора применять питающие провода надо не менее диаметра проводов на выходе магнитолы.


    — Также при питании магнитолы задействованы два провода красный и желтый.  В данном случае желтый отвечает за питание памяти магнитолы (настройки), а красный (силовой) отключает работу магнитолы и предполагает соединение с замком зажигания. То есть при остановке и выключении зажигания магнитола будет автоматически выключаться. Наиболее удобным для нас будет параллельное присоединение красного и желтого провода и выключение магнитолы будет осуществляться только с помощью кнопки на панели магнитолы.

     Но здесь могут быть определенные проблемы, так как некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно питаются от красного провода и в режиме ожидания, соответсвенно такая магнитола будет потреблять ток в режиме ожидания, что может привести к быстрой разрядке аккумулятора автомобиля на стоянке. Оптимальным  в этом случае поставить отдельный выключатель на красный провод магнитолы. Соответсвенно отключать питание при длительной стоянке.


    — Подключение на провод питания антенны синий (иногда бело синий) потребителя более 300 мА не допустимо, так как повлечет за собой выход из строя данной функции, а того хуже и самой магнитолы. Данный провод предназначен для питания активных антенн. Питание на антенну автоматически подается после включения магнитолы и соответственно выключается после выключения магнитолы.


    Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают что это зависит от питающих проводов от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Далее
