Сигнализация с автозапуском pandora поддерживает CAN и GSM-интерфейсы

В последние годы развитие технологий приняло небывалый размах, проникая во все отрасли промышленности, и, разумеется, области охранных систем — не исключение. Сигнализации, которые сейчас выпускаются на рынок, при условии, что это качественные системы, обладают не только противоугонными функциями, но и множеством других возможностей. Как правило, все современные системы оснащены gsm-интерфейсом, и поддерживают подключение если не по двум CAN шинам, то по одной точно. Если Вам нужна надежная охранная система, в которой реализованы все современные функции, такие как дистанционный и автоматический запуск двигателя, поддержка gsm телеметрии и новейшие алгоритмы кодирования сигнала, то сигнализация с автозапуском Pandora 3700 как нельзя лучше подойдет этим требованиям.

Система нового поколения

Хотя, важно помнить, что у современных код-грабберов есть проблемы со взломом только алгоритмов диалогового кодирования сигнала, и то – не всех.

Некоторые диалоговые сигнализации уже научились взламывать, так что лучше выбрать пандору DXL или LX, в общем ту, у которой наиболее новый алгоритм шифрования.

Уровень защиты данной модели

В системе применяется множество барьеров для того, чтобы остановить злоумышленников, и ниже мы расскажем о нескольких их них. Первый из барьеров — это двойной пин код, так называемый сервис пин, и мастер пин, причем последний сменить невозможно — он поставляется на пластиковой карте в единственном экземпляре. Это сделано для того, чтобы обезопасить владельца от автоугонщиков, маскирующихся под установщиков в автосервисах.

Карточка

Второй барьер касается брелоков — при перезаписи брелока система меняет ключи шифрования, что делает невозможной подмену ключей нечестными установщиками.

Брелок

Третий барьер касается ремонта автомобиля в автосервисе — Вам не нужно оставлять работникам брелок, достаточно просто выбрать определенную функцию и временно отключить сигнализацию.

Ну и 4 барьер — это блокировка двигателя, осуществляемая с помощью мобильного телефона, которую можно снять, только зная пин код с уникальной пластиковой карты.

Управление со смартфона

На самом деле, барьеров для угонщиков значительно больше, и мы остановились на этих четырех основных, так как они рассчитаны именно на злоумышленников среди работников автосервисов.

Теория перед установкой

Реализация автозапуска в модели dxl 3700 осуществляется при помощи реле блокировки rmd-5, однако у разных моделей автомобилей эта функция реализуется по-разному, что следует учитывать перед тем, как устанавливать систему.

Реле автозапуска двигателя

Следует отметить, что базовый блок данной модели выполнен очень разумно, впрочем, как и всегда. Базовый блок и брелок сигнализации обладают защитой от попадания влаги по стандарту IP40, кроме того, производитель утверждает, что базовый блок и кабеля системы могут работать даже при очень низких диапазонах температур, до -40 градусов.

Внешняя антенна

Gsm антенна dxl 3700 внешняя, что позволяет спрятать базовый блок поглубже, а саму антенну разместить в пространстве, свободном от металлических деталей, электрических цепей и создаваемых ими помех. Брелок также заслуживает отдельного внимания, так как в более ранней системе Pandora dxl 3000 он был немного менее продуман и удобен.

В брелоке системы 3700 уменьшено энергопотребление, улучшена защита от удара и воды, а также усовершенствовано удобство управления функциями автомобиля. Для дистанционного запуска, например, не нужно рыться в меню, достаточно лишь удерживать первую кнопку 3 секунды.

Комплектация

Данная модель отлично укомплектована — кроме стандартных компонентов, в нее также входит радиореле блокировки, работающее на частоте 2.4Ггц. В базовую комплектацию сигнализации Pandora dxl 3700 входят:

  • Основной блок
  • Брелок с ЖК дисплеем
  • Чехол для брелока
  • Дополнительный брелок
  • RF-модуль (радиомодуль)
  • Микрофон
  • Внешняя GSM-антенна
  • Радиоуправляемое реле блокировки IS-121
  • Кнопка «Valet» и светодиодный-индикатор
  • Комплект монтажа
  • Карта с индивидуальным кодом
  • Документация.

Комплектация

Сирену придется докупать отдельно.

Установка и настройка данной охранной системы займет у Вас, скорее всего, целый день. Кроме того, что Вам придется снять переднюю панель или торпеду (в зависимости от того, где Вы решите разместить базовый блок), а также снять обшивку с дверей, нужно будет еще заняться настройкой системы, реализацией автозапуска, и установкой радиореле, так что не надейтесь закончить все «по-быстрому».

Установка системы

Перед началом установки убедитесь в том, что приготовили все необходимые инструменты и паяльную станцию, а также не забудьте накрыть лакокрасочную поверхность вокруг капота, сиденья и руль защитной тканью. Это обезопасит их от механических повреждений, возможных в процессе установки.

Установка базового блока, RF- и gsm-модулей

Базовый блок устанавливается в салоне, и для того, чтобы хорошо спрятать базовый блок, Вам нужно будет раскрутить торпеду или переднюю панель, и в выбранном месте укрепить базовый блок на саморезы.

Удобная ниша за бардачком

Лучше выбирать место подальше от системы отопления и вентиляции.

Радиомодуль и gsm антенну можно установить на лобовом стекле, а для того, чтобы вывести провода от них к базовому блоку, снимите пластик со стоек лобового стекла.

Монтаж антенн

Установка сирены и температурного датчика

Сирена устанавливается в отделении двигателя, но есть некоторые умельцы, устанавливающие дополнительную сирену в салоне автомобиля, с тем чтобы злоумышленнику было крайне некомфортно находиться в салоне. Рупор сирены при этом должен быть повернут вниз, чтобы в него не попадали сор и влага.

Сирена

Температурный датчик крепится к двигателю, по инструкции — на головку блока цилиндра, но можно и на один из штатных болтов.

Датчик температуры

Главное – устанавливайте его подальше от выхлопного коллектора, иначе показания будут крайне неточными.

Установка светодиодного индикатора и кнопки Valet

Так как светодиодный индикатор должен постоянно быть на виду, то и устанавливать его нужно на видном месте. Традиционно индикатор устанавливается в углу лобового стекла, иногда — в плафоне центральной системы освещения салона.

Светодиод

Удобнее всего устанавливать его в углу лобового стекла, так как в таком случае легче спрятать провод, проложив его под переднюю панель к базовому блоку.

Кнопку Valet, напротив — нужно скрыть. Однако не стоит прятать ее чересчур далеко, так как вам периодически потребуется иметь к ней доступ.

Кнопка

Провод от кнопки Valet также ведем к базовому блоку, маскируя среди штатной проводки.

Установка концевых выключателей

Для того чтобы установить концевые выключатели сигнализации, Вам нужно будет снять пороги и обшивку с дверей, и проложить провода к месту установки заводских концевых выключателей, которые отвечают за подсветку дверей — именно там мы установим концевики сигнализации.

Прокладка проводов концевика

Пути штатной проводки служат отличным способом маркировки проводов сигнализации, однако не забывайте использовать для скрепления проводов текстильную изоленту, выпускаемую вашим производителем.

Проводка, реле блокировки и реализация автозапуск

В комплекте данной модели поставляется радиореле блокировки, а также модуль rmd-5 для реализации автоматического запуска двигателя. Для того, чтобы установить радиореле блокировки, вам нужно будет разорвать одну или несколько бортовых цепей — как правило, это зажигание, однако тонкости подключения реле в вашей модели авто стоит узнать заранее, получив консультацию специалиста.

Все соединения и разрывы цепей обязательно пропаивайте!

Для реализации автозапуска Вам также потребуются некоторые бортовые цепи автомобиля, часть из которых нужно будет подключить в модуль rmd-5, а другую часть — в базовый блок. Как правило, во время подключения к базовому блоку возникают проблемы, так как последовательность их в разных моделях автомобилей также разная. Мы покажем на примере автомобиля Volkswagen Polo реализацию автозапуска, однако не факт, что подобная схема подойдет и к Вашему авто.

  • Желтый провод подключаем (7) к замку зажигания (черный) — зажигание
  • Бело-желтый (9) к комбинации приборов (зелено-черный) — лампа давления масла
  • Белый (10) — к белому разъему блока управления контакт 49 (синий) — генератор
  • Бело-синий провод идет (11) к черному разъему базового блока контакт 43 (черно-красный)
  • Бело-зеленый (12) — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику)

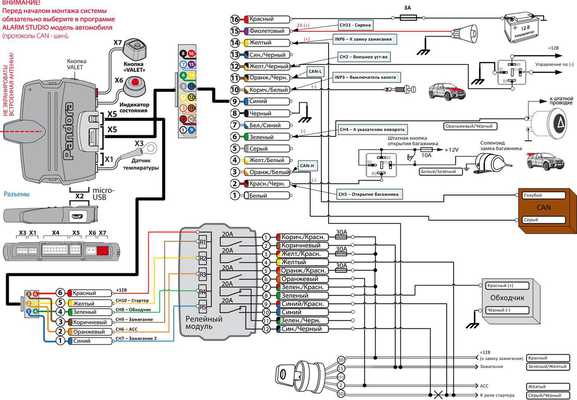

Также воспользуйтесь схемой:

Подключение RMD-5

Далее можете подключить остальные компоненты сигнализации и бортовые цепи, к базовому блоку, воспользовавшись схемой, прилагаемой ниже. Эта же схема есть и в документации поставляемой вместе с противоугонной системой:

Подключение головного блока

Настройка системы

Для настройки системы Вам понадобится ноутбук с установленной на него программой dxl loader, и кнопка Valet, так как перед тем, как программировать систему, нужно будет ввести пин-код, воспользовавшись именно этой кнопкой. Программирование с помощью ноутбука наиболее удобное, так как весь список функций и настроек будет прямо у Вас перед глазами.

Вход в меню настроек

Подключив ноутбук к базовому блоку с помощью usb-кабеля, введите пин код через кнопку Valet. Количество нажатий на кнопку соответствует вводимой цифре пин кода. Паузу между нажатиями делаем только в случае перехода к следующей цифре.

Кнопка и светодиод продублированы на корпусе

Вводим все четыре цифры, после чего светодиод мигнет двумя цветами – вход выполнен.

Обновление ПО

Скачайте с официального сайта прошивку:

https://alarmtrade. ru/service/prog/#pandorafile-23982

Обновление ПО

Нажав в меню программы «Загрузить», «Загрузка прошивки», и выбрав путь для сохранения.

Пока идет процесс обновления, нельзя выключать ноутбук и вынимать USB шнур.

Настройка системы

После переходите к выбору автомобиля из списка поддерживаемых авто, и приступайте к программированию.

Выбор автомобиля

Это потребует от Вас внимания, однако Вам поможет инструкция, так как там есть описание списка функций, а также списка команд при настройке системы через кнопку Valet.

Пункт настройки

После того как закончите, не забудьте сохранить изменения.

Сохранить настройки

После окончания настройки закрепите на место снятые панели, подключите минусовую клемму аккумулятора и протестируйте систему.
