Неисправное реле топливного насоса как противоугонное средство для защиты автомобиля

Этап 1. Найти в машине реле топливного насоса. Первое действие, которое вам нужно выполнить, это узнать место расположения в конструкции автомобиля данного реле. Для этого нужно открыть предохранительный блок, и обнаружив данное реле, вынуть его.

Этап 2. Обнаружение питательного контакта реле. Следующим этапом станет исследование распайки в поисках того контакта, от которого получает питание это реле в тот момент, когда ключ повернут в замке зажигания. Наиболее простой способ определения будет использование отвертки с индикатором либо контрольной лампы. Применяя эти приборы, стоит проверить все имеющиеся зубцы, для того, чтобы определить, какой именно будет обеспечивать питание насоса.

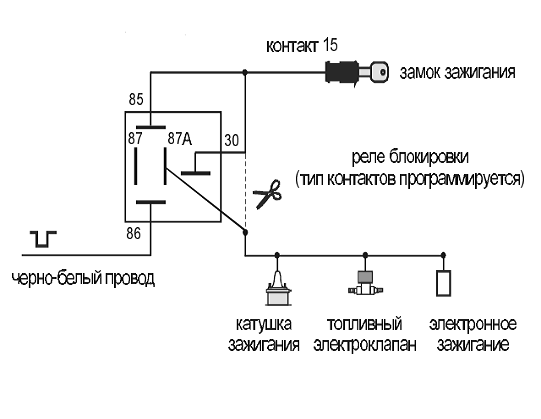

Далее стоит запомнить либо записать обозначение тех контактов, с которых питание подаваться не будет. Это определяется использованием индикаторной отвертки. Стоит проверить все контакты на плате, в которую должно быть вставлено искомое реле. Тот контакт, на котором отвертка не загорится, и стоит использовать для создания противоугонного устройства.

Стоит принимать во внимание, что подача питания будет выполняться только при повернутом ключе зажигания.

Этап 3. Поломка реле. Теперь настало время привести реле в нерабочее состояние, для чего понадобится отломать ему тот контакт, по которому и поступает питание, что было определено при помощи индикатора — отвертки. Отломать его достаточно просто — стоит только подвигать из стороны в сторону.

Теперь в руках у водителя находится эффективное средство против угонщиков машин. По той причине, что будет отсутствовать питание у реле на плате, мотор просто не сможет запуститься. Имеется очень большая вероятность того, что мошенники не будут готовы к такому повороту событий. Да, если они являются профессионалами, то все же смогут установить причину, но для этого им понадобится несколько большее количество времени.

К тому же, если на машине установлено еще и стандартное устройство сигнализации, это может надолго отбить у угонщиков охоту связываться с вашим автомобилем.

Итог. Подобный вариант противоугонного устройства, сделанного своими руками, может стать незаменимым вариантом в том случае, если машину приходится бросить на незнакомой парковке. Использовав данное приспособление, можно будет быть спокойным за него на период нахождения на стоянке. Несмотря на некоторые неудобства, связанные с тем, что реле придется каждый раз заменять, безопасность автомобиля того стоит, да и в финансовом плане это не так уж затратно.

  • Специалисты объяснили, почему аренда автомобиля стала выгоднее покупки

Смотреть все фото новости >>

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода. Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего. Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными. А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п. Что до других задач реле бензонасоса, то их довольно много:

  • Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
  • Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
  • Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
  • На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение

электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

  1. Попав в салон, водитель включает зажигание;
  2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
  3. Топливный насос отключается, о чем свидетельствует щелчок реле;
  4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
  5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос.

Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина:

фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

  • Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
  • Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации.

Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый

аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group. Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали. Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

Где находится реле топливного насоса? 3 возможных места установки

Содержание статьи

Небольшая деталь, которая отвечает за стабильную работу бензонасоса, может находится в совершенно разных местах, поэтому необходимо знать, где находится реле топливного насоса. Аппарат устанавливается на все типы двигателей внутреннего сгорания, поэтому может выглядеть по-разному. Реле представляет собой пластиковую коробку, из которой выходят пластинчатые металлические контакты. Все реле промаркированы, благодаря чему при переборке деталей блок легко обнаружить и заменить.

Где находится реле?

Деталь на автомобилях устанавливается преимущественно вместе со всеми предохранителями, но в некоторых марках машин встречается и другое расположение устройств. В машинах с инжектором реле могут располагаться как под капотом, так и под панелью приборов. Чаще всего реле бензонасоса располагается в таких местах:

  1. Возле блоков АБС.
  2. Возле блока управления впрыска топлива.
  3. Под приборной панелью. Чаще всего устанавливается со стороны пассажира под торпедой.

Так как реле топливного насоса обеспечивает подачу горючего, то стоит иногда проводить диагностику детали для того, чтобы неприятная поломка не стала причиной преждевременного завершения поездки.

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

  1. Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
  2. Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.

Нестандартный подход к блокировкам

В этой статье я постараюсь осветить моменты, связанные с грамотной блокировкой двигателя, причем не с точки зрения корректности разрывов электрических цепей в автомобиле, а с точки зрения угоностойкости самих блокировок, то есть поговорим о том, как выжать из обыкновенной сигнализации максимум по части блокировок. Но сначала — необходимые пояснения по теме — для большинства история вопроса может оказаться полезной.

Как известно, у современной автомобильной сигнализации есть две важные функции, для чего их, сигнализации, собственно и покупают и устанавливают на самые разные авто. Важные — имеется в виду — в плане противодействия угону, а также с точки зрения защиты от разграбления. Первая функция — это непосредственно оповещение владельца и окружающих о таких попытках, а вторая — препятствовать, ну скажем так штампованно, несанкционированному запуску двигателя, или, по-другому — функция блокировки запуска. Вот о ней, о блокировке, и поговорим подробнее.

Так уж сложилось исторически, что подавляющее большинство сигнализаций используют реле в качестве исполнительных устройств. Наверное, поэтому девиз угонщиков всех времен и народов сегодня звучит так — «Шерше ля реле». Блокирующие реле могут быть встроены в модуль сигнализации, или для управления таким реле у сигнализации имеются специальные выводы на разъеме. Или очень маленькие, но высококачественные и мощные реле помещаются в корпус штатного автомобильного реле (как это видно на фотографии, рис.1), автомобильное релевместе со схемой управления, которая осуществляет коммутацию по кодированным командам, поступающим от блока сигнализации либо по специальному проводу, либо вообще без провода, а по коммутируемым цепям в виде высокочастотного кодированного сигнала. Понятно, что с помощью таких реле «с начинкой» можно организовать наиболее скрытные и трудные для нейтрализации на сегодня блокировки, ведь их наличие в автомобиле ничего не выдает, и угонщики должны обладать высокой квалификацией для того, чтобы найти таких маленьких жучков в современном автомобиле, буквально нафаршированном различными электрическими устройствами и кабелями. Однако сигнализации, умеющие управлять беспроводными реле, стоят гораздо дороже повсеместно распространенных простых систем с обыкновенными релейными блокировками. Но при наличии средств — для дела защитить свою машину от угона предпочтение нужно отдавать таким не дешевым системам, потому что разработчики этим красивым решением сумели дать установщикам достаточно действенное решение для борьбы с угонами — управляемое по штатной проводке автомобиля (или даже по радиоканалу) реле блокировки.

Почему? Потому как обычная стандартно установленная сигнализация не сможет противостоять угонщикам более чем несколько минут. И причина кроется не только в стандартности и предсказуемости «массовой установки», а еще и в том, что сами разработчики не уделили в свое время достаточного внимания важной функции блокирования двигателя, даже название для нее было придумано обидное — «вспомогательная». «Молодцы», конечно, что скажешь — одно встроенное реле или даже просто один провод — вот и все, что отводится ими для осуществления этой все-таки далеко не вспомогательной, а такой же основной функции сигнализации, наряду с оповещением.

Что ж, поглядим — что можно сделать для того, чтобы исправить положение «малой кровью». Для «поглядеть», однако, нужно хорошо представлять — какие алгоритмы блокирования двигателя используются в современных охранных автомобильных системах.

схема блокировкиА они — алгоритмы эти — бывают пассивными и активными. Все как и у известных «меньшинств» — вроде реле и реле — а гляди-ка — может быть «пассивным», а может — и «активным». От алгоритма зависит (типа, от среды обитания, от воспитания — кто кем и каким станет). Активный алгоритм блокирования — наиболее уязвим, потому что блокирующее реле при таком алгоритме в обесточенном состоянии разрешает запуск двигателя. Этот вид блокировки по другому называют «нормально-замкнутым», или просто НЗ — по типу контактов блокирующего реле в режиме «Охрана». Типичную схему реализации НЗ блокировки двигателя иллюстрирует представленный на рис.2 фрагмент схемы подключения стандартной тайваньской сигнализации — в основном НЗ блокировку любят использовать производители, у которых с рождения узкие глазищи. В режиме «Снято с охраны» на выводе блокировки, а значит, и на обмотке реле, нет напряжения, и реле своими НЗ контактами (контакты 87а и 30) разрешает запуск двигателя. Точнее сказать — не препятствует этому. В состоянии «Охрана» на этом проводе присутствует потенциал массы, и при попытке запустить двигатель на втором конце обмотки появится плюс от замка зажигания, реле переключится, запретив, таким образом, работу стартера, в этом примере.

Для нейтрализации активной блокировки, очевидно, достаточно просто любым способом обесточить модуль сигнализации. Например, вытащив все разъемы из модуля, или просто оборвав провода, а часто бывает достаточно вытащить предохранители системы из держателей. И все — завести двигатель ничего не помешает. В этом — главная причина — за что я на дух не переношу блокировки НЗ контактами реле.

Схема блокировки бензонасосаПри пассивном алгоритме блокирующее реле запрещает работу двигателя в обесточенном состоянии, контакты такого реле нормально разомкнуты (блокировка поэтому называется НР). Это означает, что для снятия блокировки необходимо подать на реле напряжение, оно переключится, и двигатель можно будет заводить. На рис. 3 приведен пример стандартного блокирования сигнализацией бензонасоса инжекторного двигателя.

Как видно из схемы, реле блокировки разрывает цепь управления штатного реле бензонасоса, поэтому ток через его контакты — небольшой, что позволяет использовать маломощное, а значит — малогабаритное реле. В то же время угоностойкость такой простейшей блокировки — невысокая — обычно ее обходят, подавая напряжение непосредственно на бензонасос, перемычкой. Несколько повысить качество блокировки можно, добавив еще одно блокирующее реле (рис.4), разорвав его контактами силовой провод питания насоса. При этом желательно штатный силовой провод частично удалить, проложив вместо него свой провод — получится так называемая «разнесенная» блокировка — восстановить разрыв лиходеям окажется еще сложнее. Особенно, если второе реле установить непосредственно в лючке бензонасоса, как это проиллюстрировано на фотографиях 5, 6, 7 и 8.

Схема блокировки бензонасоса



Рис. 4. Резистор применяется для того, чтобы затруднить диагностику «неисправности» (конкретно здесь это больше для иллюстрации принципа), диоды же нужны для того чтобы замыкание на массу провода блокировки непосредственно у реле не отключало бы всю блокировку.

Разъем бензонасоса

Рис. 5. На фотографии видны разъем бензонасоса и питающий его кабель. Блокирующее реле разрывает силовой провод, и подача напряжения с помощью перемычки на провода в салоне не даст эффекта — необходимо будет откручивать крышку люка бензонасоса, и в наших силах использовать нестандартные винты для того, чтоб это было сделать труднее.



реле бензонасоса

Рис. 6. Реле аккуратно прячется под днище багажника, так, чтобы после установки кабеля на место реле не было бы видно.

Кабель бензонасоса

Рис.7. Кабель на месте — а где же реле

Крышка бензонасоса

 Рис. 8. После прикручивания крышки обратно не легко догадаться о «жучке», живущем под ней.

НР блокировкаВажнейшее достоинство НР блокировки — даже если обесточить сигнализацию вышеназванными способами — это не поможет — для нейтрализации уже необходимо не только обесточить систему, но и подключить блокирующий вывод сигнализации к массе. Для того чтобы еще больше осложнить задачу угонщикам, разработчики встраивают блокирующее реле внутрь модуля сигнализации. Пример такой блокировки представлен на рисунке 9 — встроенным реле разрывают сильноточную цепь питания бензонасоса — и для обхода блокировки в этом случае требуется уже восстанавливать разрыв.

Таким образом, легко видеть, что НР блокировка лучше противостоит угонщикам — они должны найти в жгуте сигнализации нужные провода и соединить их вместе. Или найти провод «массы» на разъеме сигнализации, отключить его и соединить вместе остальные провода. В общем — это уже посложнее, чем вырвать блок сигнализации из разъемов. Но все равно просто.

Ну, с НР блокировками понятно — а как быть, если у сигнализации активный алгоритм блокировки НЗ контактами реле. Такие вопросы часто возникают у тех, кто бы хотел доработать имеющуюся в распоряжении тайваньскую сигнализацию, дабы добавить ей защитных свойств «за недорого». Выход есть, но для этого требуется вмонтировать в модуль сигнализации транзисторный ключ-инвертор. Само реле блокировки лучше всего сделать выносным, а схему коммутации обмотки реализовать так, чтобы на один ее конец необходимо было подать 12 вольт, а на другой — потенциал массы. Тогда скручивание в одну кучу всех проводов, или даже только двух проводов управления ничего не даст! Двигатель останется заблокированным.

Схема такой переделки показана на рисунке 10.

Схема переделки сигнализации

Обычно в стандартных сигнализациях выход на НЗ блокировку берется с выхода буферной микросхемы (ULN2003A — например), иногда, видимо, на «всякий случай» разработчик добавляет последовательно диод или низкоомное сопротивление — особенно, если вместо буферной микросхемы используется транзисторный ключ, или же выход на блокировку берется непосредственно с процессора. Низкоомный резистор или диод исполняют роль своеобразных предохранителей, их нужно удалить при доработке.

Плата сигнализацииНа фотографии на рисунке 11 для примера представлена плата сигнализации, в которой выход на блокировку взят непосредственно с «ноги» микросхемы (отмечено красной стрелкой) — в этом случае придется порезать дорожку на плате. Сопротивление R2 выбирается из соображений оптимального потребления тока — однако не нужно увлекаться — ведь нагрузкой в цепи коллектора транзистора будет обмотка реле, и от типа реле зависит — какой ток необходим транзистору для насыщения в открытом состоянии, и, соответственно, от этого зависит номинал сопротивления в базе. Для большинства случаев подходят составные n-p-n транзисторы с соответствующим типу реле нагрузочным током. Естественно, ключ преобразует алгоритм блокирования с активного НЗ на пассивный НР — когда на микросхеме «минус в охране» — транзистор закрыт, реле обесточено, двигатель заблокирован. Второй конец блокирующего реле целесообразно подключать к проводу «Зажигание», дабы реле не было бы под напряжением при отключенной по каким-либо соображениям сигнализации и при не работающем моторе. Однако если второй конец обмотки реле подключить к «Зажиганию» непосредственно внутри сигнализации, да еще через диод, как показано на схеме, то тем самым задача угонщика еще больше осложнится — уже будет не достаточно найти провода на блокировку и соединить их вместе или к массе — нужно будет на один из них подать плюс, а на другой — минус, а это уже лотерея 50 на 50. В свое время эту простую мысль мне «внушил» Григорий, ака GrishaTav ( Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. ). Сценарий этот может иметь место, когда угонщик сначала обесточит сигнализацию (а не получилось), затем попробует отсоединить разъемы и найти выход на блокировку (обычно это оранжевый или желтый провод) — опять промашка, затем наверняка будут попытки попеременного подключения всех «подозрительных» проводов на массу — время, одним словом, на все это нужно больше времени. А это и есть наша цель — максимально возможно увеличить время, необходимое для угона. Для этого же можно использовать не одно, а несколько блокирующих реле, подключенных по описанному алгоритму — каждое такое реле существенно осложнит задачу запуска двигателя возможным угонщикам, и, ясное дело, вероятность для них быть пойманными на месте преступления возрастет. Мы же можем работать не торопясь, и дело наше правое, и враг будет разбит — ведь нам сам бог велел подумать еще и еще — что бы такого сделать…хорошего для нашего автомобиля, дабы еще больше обезопасить его от кражи.

Пример дорабтки автосигнализацииФотография на рис. 12 — иллюстрирует один из примеров реализации этой доработки в жизни — дополнительные элементы удачно разместились на месте выпаянного реле световой сигнализации (которое выпаивается и монтируется удаленно потому что характерное для него «щелканье» контактами во время тревоги — демаскирующий фактор). Синий провод — это дополнительный провод на второй конец обмотки реле.

Как видно — при правильно «заточенных» руках добавить в сигнализацию всего лишь транзистор и резистор, да пару проводков — весьма простая задача — главное, это хорошо представлять себе принцип работы описываемых алгоритмов.

Подобным образом можно дорабатывать и сигнализации с пассивным алгоритмом НР контактами реле — транзисторный ключ в этом случае, очевидно, не потребуется. А если разработчик позаботился о более спокойном сне авто владельца и встроил блокирующее реле внутрь модуля сигнализации, то тогда наращивать число дополнительных выносных релюшек можно «как душа просит» — и получается тогда концепция «сигнализация + иммобилайзер» в одном флаконе — и всего лишь за счет дополнительных реле и правильно-организованных блокировок.

Ну хорошо, возразят мне многие, но ведь это же надо раскручивать корпус, брать в руки паяльник, аккуратно монтировать элементы, часто резать дорожки на печатной плате — в общем, технология эта, соглашусь, не для каждого. Да и с гарантией на модуль проблемы неизбежны. Более важный момент еще такой — хотя после описанных доработок и труднее, но все же можно обойти реле блокировки — они по-прежнему завязаны на модуль сигнализации.

А что если использовать в качестве блокирующих реле не простые, а поляризованные?! На фотографиях (рис.13 и 14) представлены несколько классных экземпляров такого реле. Для сравнения на фото 13 присутствуют также обыкновенное автомобильное реле (слева) и упомянутое где-то в начале статьи радиореле вместе с двухкнопочным пультом управления. Не правда ли — размеры поляризованных реле весьма малы. У самого приятного для наших целей реле SDS S2-L-12V — четыре контактные группы (две НЗ и две НР) и два устойчивых состояния. А теперь о главном достоинстве этих реле — переключаются они из одного устойчивого состояния в другое только при смене полярности напряжения, подаваемого на обмотку! Это интересное свойство и позволяет организовать уникальную блокировку, приближающуюся по своим свойствам к упомянутым в начале статьи кодированным блокирующим реле, которые пока что используются преимущественно в дорогих системах охраны. И что самое важное — реализовать описанную ниже блокировку можно для любой сигнализации! По существу это секретка, но с управлением от главного модуля сигнализации.

Виды автомобильных релемалогабаритные реле

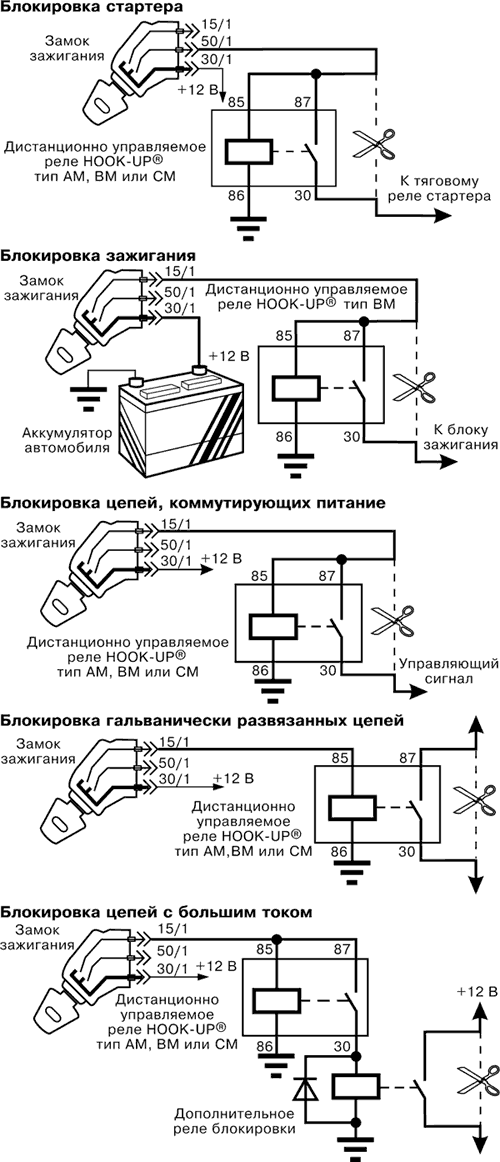

Рассмотрим несколько характерных примеров использования «маленьких помощничков».

Пример 1. Поляризованное реле подключается к силовым выходам на управление дверными активаторами. Вот кстати, меня часто просят нарисовать для иллюстрации наиподробнейшие схемы подключения, с нумерацией контактов, для конкретного типа сигнализаций, и вообще — объяснить все максимально подробно. Но в этом примере схема настолько элементарна, что уж разрешите ее не приводить — а ограничиться описанием принципа. А именно — при закрытых замках дверей реле находится в позиции «блокировано», при открытых — «блокировка снята», то есть обмотка поляризованного реле подключается просто в параллель к дверным активаторам, потому что реле и обыкновенный тайваньский моторчик очень похожи — те же два устойчивых состояния и переключение по смене полярности управляющего импульса. Только реле не боится постоянного напряжения на обмотке, и рукой его не переключишь из одного состояния в другое, как моторчик.

Понятно, что скручивание проводов вместе здесь, как и в остальных примерах ниже — не позволит снять блокировку. Вмешательство в схему сигнализации не требуется, гарантия — сохраняется. Недостаток — без дополнительного реле нельзя задействовать удобную для некоторых такую функцию многих сигнализаций, как закрывание замков дверей машины во время движения. Это, надо сказать — тоже популярная тема — как повесить на слаботочный выход сигнализации на управление ЦЗ дверные активаторы, как организовать подключение дополнительных датчиков и передатчика пейджера по питанию, а в нашем случае — как же подключить дополнительную блокировку двигателя, если хочется, чтобы и двери во время движения машины для безопасности были бы закрыты по команде сигнализации? Ну что же — на рисунке 15 представлена подробная схема — как это реализуется на практике. Заодно для примера «гибкости мышления» в качестве поляризованного реле взято более распространенное двух обмоточное реле (РПС28Б, РПС34, РПС36 и др. ) — у таких типов реле коммутация осуществляется подачей импульса управления на соответствующую обмотку, а не при смене полярности управляющего импульса. Однако это обстоятельство совсем не мешает использовать такие реле для наших целей.

Использование поляризованного реле



Рисунок 15. Использование поляризованного реле для коммутации дополнительных исполнительных устройств и для дополнительного блокирования двигателя.















Небольшие пояснения к схеме. С выхода сигнализации на реле, управляющие дверными замками, поступают негативные импульсы. Этими же импульсами управляется и поляризованное двух обмоточное реле, таким образом, чтобы, когда сигнализация закрывает двери, реле переключается в положение блокировки (на схеме упрощенно показана лишь одна группа контактов поляризованного реле, на самом деле их обычно больше). При открывании дверей блокировка также снимается. Для того чтобы во время движения закрывание дверей по команде сигнализации не приводило к блокированию двигателя, используется дополнительное реле, разрывающее цепь управления поляризованным реле по блокирующей обмотке, при подаче зажигания.

Подключение доп каналов для блокировкиПример 2. Сигнализация имеет два незадействованных дополнительных канала управления внешними устройствами — по команде с брелка на выводах доп. каналов формируется отрицательные импульсы, переключающие поляризованное реле в состояние — «блокировано» и «разблокировано». Именно такой, в общем-то, редкий вариант приведен на принципиальной схеме на рис. 16, с необходимыми пояснениями. Хотя здесь лучше действовать по ситуации, в зависимости от возможностей имеющейся в распоряжении охранной системы. Например — у сигнализации есть выход для функции «Комфорт», когда при постановке на охрану дополнительно закрываются стекла — ОК, используем этот импульс для активации реле — при каждой постановке на охрану реле будет переключаться вместе с подъемом стекол, и наша машина получит дополнительную блокировку ценою в несколько реле, одно из которых ну очень хитрое. Кстати, для его управления, ввиду низкого потребляемого тока (меньше 10 миллиампер) можно задействовать и непосредственно выход сигнализации, предназначенный для активной блокировки.

Есть у вашей сигнализации выход для того, чтобы дистанционно открывать багажник, или замок капота, который обычно работает в режиме «снято с охраны» — отлично, — можно использовать выход такого канала для разблокирования реле и, соответственно, двигателя. В тоже время, если проявить смекалку и поручить ответственную задачу отключения реле штатным кнопкам автомобиля или их удобной подходящей комбинации, то получится уже НЕОТКЛЮЧАЕМАЯ от сигнализации блокировка! Кнопки же могут быть самые разные — их довольно много в машине — например, кнопки стеклоподъемников или управления зеркалами. Это может быть также концевик стояночного тормоза, или концевик тормозной педали или датчик задней скорости, или кнопка включения обогрева заднего стекла, или рычаг переключения ближнего/дальнего света, или кнопка омывателя, — наконец, — бибикалка (шутка) — да мало ли откуда еще можно «добыть» необходимые «по требованию» 12 вольт в салоне защищаемого автомобиля! Варианты могут быть самые различные — важно лишь отсеять откровенно неудобные или те, которые можно заметить с улицы — например, если включено зажигание, то при нажатии на педаль тормоза будут загораться стопари — это можно заметить снаружи и прикинуть — как нужно отключать «секретный тумблер» в такой машине.

Нестандартная блокировкаА как быть, если у сигнализации не хватает дополнительных каналов, а дополнительные манипуляции со штатными кнопками — не желательны (не все любят каждый раз заводить двигатель своей машины в «два притопа три прихлопа»). Такой случай иллюстрирует следующий пример (рис.17). Здесь один конец обмотки реле коммутируется … выходом сигнализации на сирену («сирена», к слову, может управлять, не только блокировкой, с помощью этого вывода можно даже «научить» сигнализацию двери раздельно открывать.

Отключается реле (в нашем примере) дополнительным каналом сигнализации. Получается интересный алгоритм работы, основанный на удобной и полезной фишке большинства сигнализаций, именуемой сложно так — «бесшумная постановка/снятие с охраны» или, по-другому — без звуковых сигналов подтверждения сиреной. То есть при тихой постановке наше хитрое, реально основное реле активироваться не будет, и, если мы также «тихо» снимем сигнализацию с охраны — реле так и будет «спать» дальше. «Разбудить» его, однако, может любая тревога, а точнее — первая же тревожная трель сирены. Сирена, кстати, может сработать не только в «охране», но и при разбойном нападении — и тем самым перед разбойниками появится новый, неожиданный и даже «поляризованный» рубеж защиты двигателя — называется «попробуй заведи».

Разумеется, второй, разблокирующий конец «хитрого» реле также можно подключить на уже описанную комбинацию штатных кнопок, которая — это важно, — уже не будет иметь жестких ограничений по удобству регулярного использования — ведь теперь это придется делать гораздо реже. Например, при парковке в неблагоприятном районе или на длительное время лучше поставить сигнализацию на «охрану» со «звуком» — спокойнее будет. А для кратковременной остановки можно положиться и на датчики — которые по определению обязаны хоть один «кряк» сирены да обеспечить. Если за время, пока машина находилась под охраной сигнализации, ничего не случилось, то владелец машины отключает систему так же бесшумным способом, садится и едет по своим делам. Если же была тревога, то реле сразу же переключится в положение «блокировано», и никакие манипуляции с сигнализацией не помогут переключить его обратно — нужно будет воспользоваться известным только владельцу способом «два притопа три прихлопа». Но это уже не напрягает как в предыдущих вариантах, ведь при правильно отрегулированных датчиках ложные срабатывания у сигнализаций случаются редко. Ну а при не ложных сработках — за счет дополнительного рубежа защиты есть шанс остаться с машиной.

Схема блокировки с геркономВот так, за неспешными объяснениями, мы потихоньку и добрались до конца края нашей «смекалистости». Выкидываем лишние реле (которые еще и шунтировать диодами нужно «на всякий случай» — а на это требуется при монтаже время, которое деньги, появляются лишние соединения, которые снижают надежность и т.п.), и остается вот такая простая «до неприличия» схемка на рис.18 — не правда ли, оригинальное решение?! Характеристики «хитрых» реле позволяют им прекрасно обходиться без своих обыкновенных «клацающих» контактами собратьев. Один конец оказывается подключенным на массу через сопротивление обычной неавтономной сирены (предохранитель (или диод), включенный последовательно с сиреной, защищает выход сигнализации на сирену — ведь теперь на этом выходе лежит важная задача активации «спящей» блокировки). Второй конец «сидит на массе» через дополнительное копеечное сопротивление в 100 Ом, так как сопротивление у обмотки реле — килоом и больше. Как работает схема — элементарно, дорогие Ватсоны. Активируется реле любыми сигналами сирены — в том числе и служебными, это уже описывалось. А отключается — геркончиком, через контакты которого на вторую обмотку реле в нужный нам момент поступает 12 вольт. Провел магнитом геркона в нужном месте обшивки, при этом сирена тихонечко так «скажет» — все в порядке, реле отключилось, и заводи смело двигатель. Геркон можно взять и с переключающими контактами — просто они реже встречаются, а вот обычный НЗ геркон (это он НЗ когда с магнитом в паре, а без магнитной ответной части его состояние — как на схеме — нормально-разомкнутое) и резистор — продаются везде. Куда спрятать геркон в машине — это не проблема — они такие маленькие встречаются, что можно выбрать и спрятать куда угодно — вплоть до «бибики», и это уже не шутка.

Таким образом, применение таких реле — относительно дешевых, но весьма подходящих для, не побоюсь этого слова — святой задачи достойно заблокировать НАШ автомобиль — серьезная заявка на победу в борьбе с угонщиками — ведь блокировка-призрак, так можно ее назвать — не отключается, даже если найден весь сигнализационный сабж, и, в тоже время, практически не напрягает в повседневном использовании. Надежность реле, конечно же, выше, чем у сложных микропроцессорных устройств, и это делает абсолютно не нужным, в целях исключения гарантийных претензий, предусматривать «аварийные» обходы блокировок — ведь не секрет, что владельцы автомобилей чуть что случись с мотором — первым делом грешат на сигнализацию. И конечно, в таких случаях они часто и не вспоминают — что же там им на сервисе показывали, чтобы отключить блокировки. А в случае использования поляризованных реле пользователь сам их отключает периодически, и уж эта цепь отказать может только по причине не качественного монтажа, что само по себе — нонсенс — все равно что массу у сигнализации плохо прикрутить. Особенно приятно и то, что размеры поляризованных реле гораздо меньше, чем у таких серьезных конкурентов как Hook-Up реле, что позволяет заматывать их непосредственно в жгуты, делая задачу их обнаружения трудно выполнимой на практике.

Блокировка в сиренеДа что там в жгуты — для тех, у кого правильные руки и кто любит оригинальные нестандартные решения — последняя иллюстрация (рис.19) в этой статье — реле блокировки, помещенное в корпус обычной автономной сирены. Расчет простой — ценную вещь чаще труднее всего найти, если она лежит на видном месте. Угонщик первым делом «попортит» до боли знакомую всем сирену, оборвет ей провода, и тем самым еще больше осложнит себе задачу завести двигатель. Придет ли кому-нибудь в голову, что релюшка может жить в корпусе стандартной сирены? А ведь ей там и тепло, и сухо — разве что громко временами. Будем надеяться, что она, релюшка — глуховатая от рождения.

Удачи всем!

Сергей, ака Hungary (Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.)

Неисправность реле бензонасоса: проврека и замена

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

Содержание статьи

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т. д.

Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле.  Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

  1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
  2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Читайте также

  • Реле бензонасоса

    Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Сигнализация блокирует бензонасос что делать

← Предыдущая страница Страница 2 Следующая страница →

А они – алгоритмы эти – бывают пассивными и активными. Все как и у известных «меньшинств» – вроде реле и реле – а гляди-ка – может быть «пассивным», а может – и «активным». От алгоритма зависит (типа, от среды обитания, от воспитания – кто кем и каким станет. Активный алгоритм блокирования – наиболее уязвим, потому что блокирующее реле при таком алгоритме в обесточенном состоянии разрешает запуск двигателя.

Этот вид блокировки по другому называют «нормально-замкнутым», или просто НЗ – по типу контактов блокирующего реле в режиме «Охрана». Типичную схему реализации НЗ блокировки двигателя иллюстрирует представленный на рис.2 фрагмент схемы подключения стандартной тайваньской сигнализации – в основном НЗ блокировку любят использовать производители, у которых с рождения узкие глазищи.

В режиме «Снято с охраны» на выводе блокировки, а значит, и на обмотке реле, нет напряжения, и реле своими НЗ контактами (контакты 87а и 30) разрешает запуск двигателя. Точнее сказать – не препятствует этому. В состоянии «Охрана» на этом проводе присутствует потенциал массы, и при попытке запустить двигатель на втором конце обмотки появится плюс от замка зажигания, реле переключится, запретив, таким образом, работу стартера, в этом примере.

Для нейтрализации активной блокировки, очевидно, достаточно просто любым способом обесточить модуль сигнализации. Например, вытащив все разъемы из модуля, или просто оборвав провода, а часто бывает достаточно вытащить предохранители системы из держателей. И все – завести двигатель ничего не помешает. В этом – главная причина – за что я на дух не переношу блокировки НЗ контактами реле.

При пассивном алгоритме блокирующее реле запрещает работу двигателя в обесточенном состоянии, контакты такого реле нормально разомкнуты (блокировка поэтому называется НР).

Это означает, что для снятия блокировки необходимо подать на реле напряжение, оно переключится, и двигатель можно будет заводить.

На рис. 3 приведен пример стандартного блокирования сигнализацией бензонасоса инжекторного двигателя.

Как видно из схемы, реле блокировки разрывает цепь управления штатного реле бензонасоса, поэтому ток через его контакты – небольшой, что позволяет использовать маломощное, а значит – малогабаритное реле.

В то же время угоностойкость такой простейшей блокировки – невысокая – обычно ее обходят, подавая напряжение непосредственно на бензонасос, перемычкой.

Несколько повысить качество блокировки можно, добавив еще одно блокирующее реле (рис.4), разорвав его контактами силовой провод питания насоса.

При этом желательно штатный силовой провод частично удалить, проложив вместо него свой провод – получится так называемая «разнесенная» блокировка – восстановить разрыв лиходеям окажется еще сложнее. Особенно, если второе реле установить непосредственно в лючке бензонасоса, как это проиллюстрировано на фотографиях 5, 6, 7 и 8.

Рис. 4. (выше) Резистор применяется для того, чтобы затруднить диагностику «неисправности» (конкретно здесь это больше для иллюстрации принципа), диоды же нужны для того чтобы замыкание на массу провода блокировки непосредственно у реле не отключало бы всю блокировку.

Рис. 5. На фотографии видны разъем бензонасоса и питающий его кабель. Блокирующее реле разрывает силовой провод, и подача напряжения с помощью перемычки на провода в салоне не даст эффекта – необходимо будет откручивать крышку люка бензонасоса, и в наших силах использовать нестандартные винты для того, чтоб это было сделать труднее.

Рис. 6. Реле аккуратно прячется под днище багажника, так, чтобы после установки кабеля на место реле не было бы видно.

Рис.7. Кабель на месте – а где же реле?

Рис. 8. После прикручивания крышки обратно не легко догадаться о «жучке», живущем под ней.

Важнейшее достоинство НР блокировки – даже если обесточить сигнализацию вышеназванными способами – это не поможет – для нейтрализации уже необходимо не только обесточить систему, но и подключить блокирующий вывод сигнализации к массе. Для того чтобы еще больше осложнить задачу угонщикам, разработчики встраивают блокирующее реле внутрь модуля сигнализации.

Пример такой блокировки представлен на рисунке 9 – встроенным реле разрывают сильноточную цепь питания бензонасоса – и для обхода блокировки в этом случае требуется уже восстанавливать разрыв.

Таким образом, легко видеть, что НР блокировка лучше противостоит угонщикам – они должны найти в жгуте сигнализации нужные провода и соединить их вместе.

Или найти провод «массы» на разъеме сигнализации, отключить его и соединить вместе остальные провода. В общем – это уже посложнее, чем вырвать блок сигнализации из разъемов. Но все равно просто.

Супер пост. Информации просто офигенное количество( Начиная с того, что «Паленых Кошек» (Ц) существует целое море (и все море в том, что в воде не тонет) и заканчивая описанием проводка.
Тут знаешь ли, экстрасенсов нет. Все в неоплачиваемом отпуске за свой счет.
Хоть бы фотки брелка и проводочка выложил. Так было бы понятнее. Иначе никто тебе ничего не скажет конкретного.
Опять же вопрос – настройки сигналки часом не слетали? Ну типа машина долго стояла и аккум в ноль сел или еще что такого перед этим не было?
А проводок – если примотан «кустарно», то размотать изоленту, понять к чему и как он там подключен, зачистить и примотать обратно. Самое простое, для начала.

С уважением.
P.S.
Картинки можно на bestpics.ru выкладывать, только галочку поставить, что к юмору не относится.

P.S. Перекус проводка может вообще «убить» систему. Т.е. придется все время + кидать на провод бензонасоса.
По хорошему – очень похоже, что просто где-то окислилась скрутка и на ней падает столько напряжения, что реле уже не включается.
А где находится та самая скрутка – ну кто же его знает? Но начал бы я смотреть под капотом под изолентой.

P.S.
Цвет проводка тоже было бы неплохо озвучить. Финолевый в черную полосочку, например.

Re:ОК, примерно так своими словами (фото завтра): > С противоположном крае кронштейна бардачка расположено устройство, судя по его свежести, относящееся к сигналке.
> Оно имеет форму куба, снизу фишка с проводами, сверху резиновый кожух, на ощупь сверху девайса под резинкой какая-то кнопка.

Это штатный клапан отключения насоса при опрокидывании авто.

> От этого девайса поперек бардачка идет нештатный провод (бежевый с красной полосой, насколько я помню), затем это провод просто скручен с тем штатным проводом, на котором снята изоляция. Он однозначно ужасно закорродировал в месте смотки, медь уже похожа на черную труху, изоляция задубела.
> Т.е. если я правильно понимаю, проблема может быть именно в плохом контакте? И первое, что надо пробовать- зачистить все до блеска и снова восстановить скрутку?

Да, как минимум восстановить контакт

Скорее всего эта срутка и есть. Ну самое простое – это действительно зачистить и пересобрать.
Когда сопротивление больше нормы, то все равно без нагрузки тестер покажет +12 вольт. Это школьная физика, класс там не помню какой, про то как напряжение делится на резистивном делителе. 🙂
В общем напрядение равномерно распредяляется по Омам, там где омов больше, там его больше и падает (остается).

Почему про аккум спросил – у «Кошки Паленой» (Ц) при медленном просаживании аккумулятора частенько (у меня в 100% случаев на Шарике V) сбрасываются параметры. Один из параметров есть ничто иное как «тип блокировки» – т.е. указывается какое именно реле используется – с нормально замкнутыми или нормально разомкнутыми контактами. Нормально – это состояние когда на катушку реле не подали напряжение. У меня сделано не по «заводским умолчаниям». В результате, после сброса системы я имел заблокированный двигатель при снятой охране и наоборот. В двери даже табличка живет, что и как надо программировать при очередном сбросе и рассинхронизации брелка. 🙂 Как на сигналку я даже уже и не рассчитываю. А после того как брелок кокнул, так вообще отключил.

Посмотрел описание, правда оно по Шарику 3. Там вроде как провода такого цвета нет. 🙁

сходил, все сфоткал- сцылки внутри. Но зачистка не сняла проблему.
Вот фото:
http://photofile.ru/users/serega06/115253319/

Самое любопытное, что при повороте ключа на зажигание реле ощутимо щелкает, потом размыкается- слышно хорошо.
Но насос при этом не запускается.
Опять принес реле домой, все по мануалу проверил- все щелкает, замыкает где надо и размыкает где надо. Мистика, блин.
Все-таки опять переспрошу- критично ли для шерхана вообще обрезание этого провода?

Ставят и только в путь. Мне электрик 4,5 часа это реле искал, и о чудо, бензонасос ожил.

Блин а как и где его можно найти? просто я сам с района до города где устанавливал 300 км и хоть как

Два провода от прикуривателя или плафона освещения – дешего и сердито.

именно так я и поступил.Но беда вот в чём с утра сегодня звонил сервисменам которые мне устанавливали сигналку они говорять что не ставили блок на банзонасос это по желанию клиента делается но сказали возможную причину когда падает напряжение(в моём случае высадка аккумулятора печкой),то машина теряет ключ точнее иммобилайзер для этого нужен второй ключ чтоб раскодировать к сожалению ключа у меня нет и что мне делать даже незнаю:(

Реле топливного насоса — работа и процедуры проверки

Реле топливного насоса — функционирование и процедуры проверки

Реле топливного насоса активируется при каждом включении зажигания.

Реле топливного насоса в первую очередь предназначено для поддержания постоянного напряжения на топливном насосе.

Модуль зажигания или управления трансмиссией (PCM) обычно управляет реле топливного насоса .

При включении реле топливного насоса подает ток на топливный насос, чтобы он мог работать.Таким образом, любые неисправности могут вызвать проблемы с топливным насосом.

Блок предохранителей и реле

Он является частью системы управления топливного насоса, и его отказ может привести к проблемам с запуском. В случае сбоя система управления двигателем записывает это событие.

Датчик давления топлива сообщает компьютеру, не создавал ли топливный насос давления во время проворачивания.

Обычно неисправное или неисправное реле топливного насоса; Вызовет несколько симптомов, которые могут предупредить водителя о проблемах.

Двигатель глохнет

Один из первых симптомов неисправности реле — двигатель, который внезапно глохнет. Если неисправно реле топливного насоса; это отключит питание топливного насоса. Когда реле перегревается, электрические контакты внутри реле могут замкнуться; вызывая остановку электрического потока. В качестве альтернативы, когда контакты реле остынут, ток возобновится. В результате возникают периодические проблемы с запуском.

Двигатель не запускается

Неисправное реле часто может препятствовать запуску.Следовательно, это только одна из многих других проблем, в которых может быть ошибка.

Нет шума от реле или топливного насоса

Нет шума от топливного насоса при включении ключа. Большинство топливных насосов при включении издают тихий гул. Итак, если реле выйдет из строя, оно отключит питание топливного насоса; что сделает его неработоспособным.

Всегда начинайте с визуального осмотра:

  • Вытащите реле и осмотрите клеммы и розетку; на наличие признаков коррозии и перегрева.
  • Следовательно, коррозия препятствует правильному протеканию тока; а перегрев указывает на проблемы с реле или цепями, к которым оно подключается.
  • Очистить корродированные клеммы и розетку с помощью очистителя электрических контактов.
  • Далее Перед ремонтом проверьте все предохранители.

Итак, Проверить реле топливного насоса относительно просто; так как у него не так много частей. Чаще всего сгорают или ломаются контакт и катушка. Когда любой из них начинает терпеть неудачу; ток в электрическую цепь также будет отключен.Это означает, что ваш топливный насос перестанет нормально работать.

Метод быстрого тестирования:

  • Самый простой способ проверить подозрительное реле топливного насоса — это; замените подозрительное реле на хорошее.
  • Вы можете найти в своем автомобиле другое реле с такой же конфигурацией, что и реле вашего топливного насоса. Просто убедитесь, что другое реле имеет такую ​​же конфигурацию.
  • Удалите подозрительное реле, установите исправное реле и проверьте, не загорелся ли двигатель. Если это так, установите новое реле.В противном случае проблема в другом.

Базовая проверка реле

Итак, реле следует рассматривать как две отдельные половинки. Первичная сторона, в которой используется электромагнит для замыкания вторичной электрической цепи. Следовательно, этот электромагнит активируется простым питанием (+) и землей (-), как цепь электрической лампочки. Вторая половина реле — это «переключатель», который управляет питанием конкретного аксессуара, например, топливного насоса.

Реле топливного насоса
  • Клеммы 86 и 85 являются первичной стороной реле.В нем используется электромагнит для замыкания (подключения) вторичной электрической цепи внутри реле. В результате этот электромагнит активируется простым питанием (+) и землей (-), как цепь электрической лампочки. « Примечание. Это может также касаться реле давления масла».
  • Клеммы 87 и 30 — это вторичная сторона реле. Следовательно, он действует как «переключатель», который подключает электрический ток от одного терминала к другому.
Используйте перемычки для подачи питания 12 В на клеммы 86 и 85.Включите контрольную лампу на клеммах 87 и 30, чтобы проверить, есть ли у вас питание. Если контрольная лампа горит, значит проблема в другом месте.

Заключение

Итак, есть и другие вещи, которые также могут вызвать проблемы:

  • Сброс выключателя топливного насоса
  • Проблема с противоугонной системой
  • Плохая инерция предохранительного выключателя отключения подачи топлива
  • Неисправность топливного насоса

Итак, топливный насос — это мощный компонент, и он требует большого тока; от 12-вольтовой системы питания автомобиля.Однако, если топливный насос сразу получает слишком большой ток; тонкая проводка может стать слишком горячей.

Поделитесь новостями портала DannysEngine

Лучшее реле для топливного насоса — Выгодные предложения на реле для топливного насоса от global relay для продавцов топливных насосов

Отличные новости !!! Реле топливного насоса попало в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это главное реле для топливного насоса должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле для топливного насоса на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле для топливного насоса и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести relay for fuel pump по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Корпус реле

: как использовать реле и зачем они нужны

Электрическая система надежна настолько, насколько надежны ее компоненты. Один из простых способов повысить надежность и производительность системы — использовать реле для переключения устройств (фары, топливные насосы, вентиляторы и т. Д.).) включить и выключить. Реле — это электромеханический переключатель. Электромагнит (также называемый катушкой) используется для объединения набора контактов или штырей. Вы можете прочитать нашу предыдущую публикацию на Как работают реле для более подробного описания того, как работают реле.

Почему бы просто не использовать обычный выключатель, спросите вы? Вот несколько причин, по которым реле лучше переключателей:

  1. Правильно подключенное реле обеспечит кратчайший электрический путь (т.е. самую короткую длину провода) между батареей и устройством (ами), управляемым реле.В сочетании с проводом надлежащего калибра , это минимизирует падение напряжения между батареей и устройством, позволяя ему работать с максимальной производительностью.
  2. Использование реле позволяет управлять несколькими устройствами с помощью одного переключателя (например, главный переключатель зажигания на гоночном автомобиле). Иметь только один выключатель для отключения безопаснее в чрезвычайной ситуации, а также удобнее. Если вам нравятся красивые системы, вы можете использовать один переключатель и несколько реле вместо группы громоздких переключателей.
  3. Реле
  4. позволяют использовать предохранители подходящего размера для каждого устройства и размещать предохранители ближе к батарее.
  5. Если вы используете штатную электропроводку и переключатели автомобиля для управления вторичными устройствами, такими как мощное освещение, реле не будут перегружать или перегрузить OEM-компоненты. Среднее автомобильное реле также может выдерживать гораздо более высокую токовую нагрузку, чем переключатель (около 30 ампер против 3-20 ампер).

Типы реле

Важно знать конфигурацию контактов и функции реле перед подключением к нему устройств.Многие автомобильные реле похожи по внешнему виду и конфигурации контактов и подключаются к одному и тому же разъему реле, но полностью различаются по функциям переключения, которые они выполняют.

Наиболее распространенным типом реле, используемым в автомобильной промышленности, является однополюсное / двухпозиционное реле ( SPDT ). Также известное как реле Bosch , SPDT имеет общий подвижный контакт, который перемещается между двумя фиксированными контактами, называемыми нормально разомкнутым и нормально замкнутым. Когда реле выключено, общий и нормально замкнутый контакты соединены.Когда реле срабатывает, общий контакт переключается на нормально открытый контакт.

Другой тип реле — однополюсное / одноходовое (SPST). Реле SPST часто встречается в жгутах проводов для вторичного освещения; он имеет общий контакт и два нормально открытых контакта, которые соединяются внутри. Когда переключатель активирован, контакты соединяются.

При отключении питания от электромагнита реле возникает всплеск высокого напряжения. Этот всплеск может повредить бортовые компьютеры или другую чувствительную электронику.Если в вашей системе есть такие устройства, рекомендуется использовать повторы с внутренним закорачивающим диодом. Диод заставляет всплеск напряжения возвращаться в электромагнит, где он рассеивается в виде тепла.

Если вы переместите аккумулятор в заднюю часть автомобиля, найдите блок реле / ​​предохранителей рядом с аккумулятором и проложите провод калибра 20–18 к кабине, чтобы сработать реле. Если у вас есть главный выключатель зажигания, управляющий несколькими устройствами (вентиляторами, зажиганием, водяным насосом и т. Д.), Но вы все равно хотите использовать выключатель для каждого устройства, вы можете подключить главный выключатель зажигания к этим отдельным переключателям, а затем к устройству. реле.

Реле

могут помочь вам улучшить работу электрической системы и повысить ее надежность. Вот почему вы найдете их в большинстве качественных систем освещения на вторичном рынке и в жгутах проводов . Как только вы воспользуетесь ими, вы удивитесь, что бы вы делали без них!

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал различные гонки, шоу и отраслевые мероприятия, а также написал статьи для нескольких журналов.Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

ТОПЛИВНЫЙ НАСОС ДИАГНОСТИКИ

Если топливный насос не обеспечивает достаточное давление и объем топлива в двигатель, двигатель может не запускаться или работать должным образом. Низкое давление топлива может вызвать затрудненный запуск, резкий холостой ход, пропуски зажигания, колебания и остановку двигателя.Отсутствие давления топлива не помешает запуску двигателя или остановит его работу, если топливный насос выйдет из строя во время движения.

Двигатели с впрыском топлива очень чувствительны к давлению топлива, а также к его объему. Низкое давление вызовет проблемы с запуском и управляемостью. Насос, который может подавать соответствующее давление, но недостаточный объем, может позволить двигателю нормально запускаться и работать на холостом ходу, но он будет лишать двигатель топлива и вызывать потерю мощности, когда двигатель находится под нагрузкой, резко ускоряется или движется на скоростях по шоссе.

Двигатель проворачивается, но не заводится

Неисправный топливный насос может помешать запуску двигателя, но также могут возникнуть проблемы с системой зажигания или самим двигателем (например, обрыв ремня газораспределительного механизма).

Первое, что нужно проверить, это искра. Это можно сделать, подключив тестер свечей зажигания к проводу свечи зажигания во время проворачивания двигателя. Тестер должен быть заземлен на блок двигателя для хорошего электрического соединения.

ВНИМАНИЕ: Не прикасайтесь ни к каким проводам свечей зажигания во время проворачивания двигателя, иначе вы можете получить сильный удар!

Если в двигателе есть система зажигания типа «катушка на свече», и есть возможность снять одну из катушек, сделайте это и поместите свечу зажигания в конец катушки.Затем поместите катушку и вилку так, чтобы вилка касалась металла двигателя.

Если система зажигания работает нормально, вы должны увидеть серию искр при запуске двигателя. Отсутствие искры указывало бы на проблему зажигания, такую ​​как неисправный датчик положения коленчатого вала, модуль зажигания или катушка зажигания.

Затем проверьте ремень ГРМ, если двигатель имеет верхний распределительный вал и резиновый ремень ГРМ. Ремень обычно закрыт пластиковой крышкой на конце двигателя.Открутив пару винтов с крышки и потянув ее назад, вы должны увидеть ремень. Если ремень выглядит нормально и проворачивается при проворачивании двигателя, возможно, проблема не в компрессии. Ремни ГРМ могут замедлить ход, если они ослабнут или если зубцы на нижней стороне ремня будут повреждены. Также возможно заклинивание или поломка распредвала верхнего расположения, если в двигателе осталось мало масла или он перегрелся. Но если кулачковая шестерня вращается при проворачивании двигателя, вероятно, это не проблема.

ВНИМАНИЕ: Держите пальцы подальше от ремня и шестерен при запуске двигателя!

Если и зажигание, и компрессия в порядке, то наиболее вероятной причиной отсутствия запуска остается нехватка топлива. Но это бензонасос или что-то еще?

Возможные причины непуска, связанного с топливом:

1. Неисправный топливный насос (это может быть насос, предохранитель реле насоса или неисправность в электрической цепи насоса).

2.Забит топливный фильтр

3. Низкое давление топлива (слабый насос, ограниченный топливопровод, низкое напряжение на насосе или неисправен регулятор давления топлива)

Если насос работает и создает нормальное давление в двигателе, но двигатель все равно не запускается, проблема может заключаться в:

1. Отсутствует напряжение на топливных форсунках (перегоревший предохранитель форсунки или неисправное реле)

2. Нет импульсного сигнала к форсункам от PCM (нет входа датчика кривошипа или кулачка в PCM, или неисправная схема драйвера в PCM, или проблема жгута проводов)

3.Короткое замыкание топливной форсунки (отнимает напряжение у других форсунок, поэтому ни одна из них не будет работать)


Проверки топливного насоса

Одна из первых вещей, которые нужно проверить, — это топливный насос. Насос работает при запуске двигателя? Насос должен немного шуметь. Никакой шум не скажет вам, что насос не вращается.

На большинстве автомобилей насос питается от PCM через реле. Когда ключ зажигания включается в первый раз, PCM включает реле топливного насоса на пару секунд, поэтому насос будет работать для повышения давления.Затем PCM отключает реле топливного насоса (которое выключает насос), если он не получает сигнал оборотов от двигателя, указывающий, что двигатель запустился после запуска. Цепь насоса также может быть подключена через реле давления масла и / или инерционный предохранительный выключатель, который выключает насос в случае аварии. Прежде чем делать какие-либо выводы, ознакомьтесь с электрической схемой, чтобы выяснить, что происходит.

Неисправное реле топливного насоса не позволяет топливному насосу работать. Найдите реле топливного насоса в моторном отсеке (обычно оно находится в центре питания).Снимаем реле и встряхиваем. Если вы слышите что-то дребезжащее внутри реле, реле сломано и его необходимо заменить.

Чтобы проверить топливный насос, отключите реле, чтобы направить питание непосредственно на топливный насос. Если топливный насос работает при шунтировании реле, проблема заключается в неисправном реле или неисправности в электрической цепи, которая обеспечивает питание реле. Обойти реле может быть сложно, потому что вы должны знать, какие клеммы переключать. Поэтому, прежде чем пытаться выполнить эту процедуру, вы должны найти электрическую схему топливного насоса для вашего автомобиля в руководстве или в Интернете.

Один новый инструмент, который мы недавно нашли (см. Ниже), значительно упрощает обход реле топливного насоса и не требует никаких схем подключения или перемычек. Инструмент представляет собой реле перепуска топливного насоса. Это сменное реле с тумблером ВКЛ-ВЫКЛ сверху. Все, что вам нужно сделать, это заменить реле топливного насоса на тестовое реле, щелкнуть выключателем, чтобы включить топливный насос, и посмотреть, работает ли топливный насос. Если помпа работает, проблема в неисправном реле. Если ничего не происходит, проблема в неисправном топливном насосе или неисправности проводки между реле и насосом.Инструмент сделан IPAtools.com и поставляется в комплекте с 6 различными реле, которые подходят для различных импортных и отечественных автомобилей:


Инструмент перепуска реле топливного насоса позволяет включить питание и проверить топливный насос.

Другие электрические проблемы, которые могут повлиять на насос, включают низкое напряжение в цепи питания насоса или высокое сопротивление в заземляющем соединении насоса. Либо это может помешать насосу работать или вращаться достаточно быстро для создания нормального давления топлива.

Измерение давления в топливном насосе

В зависимости от области применения топливной системе может потребоваться давление топлива от 30 до 80 фунтов на квадратный дюйм для запуска и работы. ПРИМЕЧАНИЕ: Двигатели с впрыском топлива ОЧЕНЬ чувствительны к давлению топлива. Если давление в топливной рампе двигателя даже на пару фунтов меньше, чем указано в спецификации, двигатель может не запускаться или работать должным образом, либо возникнут проблемы с остановкой или колебаниями.

Технические характеристики по давлению будут различаться в зависимости от типа системы впрыска топлива в двигателе, а также от требований к рабочим характеристикам, топливной экономичности и выбросам для конкретного автомобиля модельного года.Нет никаких практических правил. Все приложения индивидуальны, поэтому всегда проверяйте характеристики давления при устранении проблем с производительностью, связанных с топливом.

Когда давление топлива слишком велико, двигатель работает на богатой смеси. Это вызывает увеличение расхода топлива и выбросов оксида углерода (CO). Двигатель, который работает на действительно богатой смеси, также может испытывать резкий холостой ход, помпаж и, возможно, даже углеродное загрязнение свечей зажигания.

При недостаточном давлении топлива двигатель может не запуститься.Или, если это так, он может грубо работать на холостом ходу и плохо работать. Низкое давление топлива создает состояние обедненного топлива, которое может вызвать обеднение зажигания, колебания, грубый холостой ход, колебания и пропуски зажигания при ускорении.

Для проверки давления топлива вам понадобится манометр и место для его крепления. Существует ряд различных проверок, которые могут быть выполнены, включая статическое давление или давление покоя (ключ включен, двигатель выключен), давление остаточного топлива, рабочее давление, максимальное или «мертвое давление» и объем поданного топлива.Регулятор давления топлива также должен быть проверен, и испытание падения давления топлива должно быть выполнено для проверки на грязные топливные форсунки.

Разные производители автомобилей рекомендуют разные процедуры испытаний. Во многих европейских системах EFI производители оригинального оборудования рекомендуют проводить испытание статическим давлением при выключенном двигателе и зажигании. Это делается путем обхода реле топливного насоса и непосредственного включения насоса. С другой стороны, большинство отечественных и азиатских производителей автомобилей предоставляют контрольную арматуру на топливной рампе, чтобы можно было проверить давление при работающем двигателе.

Если вы работаете с автомобилем, у которого нет штуцера для проверки давления, вам придется вставить манометр в топливопровод прямо перед топливной рампой форсунки.

Осторожно: Перед тем, как подключить манометр, сбросьте все давление в топливной системе.

Статический тест давления топлива
При включенном ключе и выключенном двигателе (или при включенном топливном насосе) давление топлива должно быстро повышаться и удерживаться на фиксированном уровне.Сравните показания давления со спецификациями. Если вы не получаете показания давления, проверьте напряжение на насосе. Если напряжение есть, но насос не работает, проблема заключается в неисправном топливном насосе.

Если вы получаете показание давления, но оно ниже нормы, причиной может быть слабый насос, закупорка топливопровода, фильтра или впускного патрубка бака или неисправный регулятор давления. Кроме того, низкое напряжение на насосе может помешать ему вращаться достаточно быстро, чтобы создать нормальное давление.Проверить напряжение на насосе. Если все в порядке, проверьте топливный фильтр и трубопроводы на предмет засорения и работу регулятора давления топлива перед тем, как забрать насос.

Проверка давления остаточного топлива
Когда насос выключен или прекращает работу, система должна поддерживать остаточное давление в течение нескольких минут (посмотрите спецификации, чтобы узнать, сколько падения давления допускается за данный период времени). Если давление падает быстро, у автомобиля может быть негерметичная топливная магистраль, негерметичный обратный клапан топливного насоса, негерметичный регулятор давления топлива или одна или несколько негерметичных топливных форсунок.Низкое остаточное давление топлива может вызвать затруднения при запуске и образование паров в жаркую погоду.

Запуск теста давления топлива
При работе двигателя на холостом ходу сравните показания манометра со спецификациями. Давление топлива должно быть в пределах допустимого диапазона, указанного производителем транспортного средства. Если низкий, проблема может быть в слабом насосе, низком напряжении в насосе, забитом топливном фильтре, трубопроводе или впускном патрубке внутри топливного бака, неисправном регуляторе давления топлива или почти пустом топливном баке.

Давление мертвой головки
Это проверяет максимальное давление на выходе топливного насоса.Если обратная линия перекрыта, насос должен создавать на холостом ходу давление, в два раза превышающее нормальное рабочее. Если номинальное давление не повышается при заблокированной обратной линии, насос может не подавать достаточно топлива при более высоких оборотах двигателя. Возможные причины включают изношенный насос, низкое напряжение на насосе, засоренный топливный фильтр или впускной патрубок в баке, закупорку топливопровода или почти пустой топливный бак.

Проверка объема топлива

Топливный насос, который обеспечивает нормальное давление, может по-прежнему вызывать проблемы с управляемостью, если он не может подавать достаточный объем топлива для удовлетворения потребностей двигателя.Следовательно, проверка объема топлива может быть лучшим способом оценки состояния насоса.

При тестировании объема топлива измеряется объем топлива, поданного за указанный интервал. Это испытание может быть выполнено путем подсоединения указателя расхода топлива к линии подачи топлива или путем отсоединения линии возврата топлива от регулятора давления топлива и подсоединения шланга от регулятора к большой емкости. Внимание! Убедитесь, что при проведении этого теста поблизости нет открытых искр или пламени!

При выключенном двигателе включите насос и измерьте объем топлива, подаваемого в течение указанного интервала времени.Как правило, хороший насос должен подавать от 3/4 до одной кварты топлива за 30 секунд.

Причины низкого объема подаваемого топлива включают изношенный топливный насос, забитый топливный фильтр или входной патрубок в баке, закупорку топливопровода или почти пустой бак. Не забывайте, что низкое напряжение на насосе также может помешать ему работать достаточно быстро, чтобы обеспечить достаточный поток топлива. Напряжение питания насоса должно быть в пределах половины вольта от нормального напряжения системы. Если он низкий, проверьте разъемы проводки, реле и массу.


Испытания регулятора давления топлива

Этот тест проверяет работу регулятора давления топлива, чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменения вакуума в двигателе. Это необходимо для поддержания надлежащего рабочего давления за форсунками и компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться с 8 до 10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Также, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на предмет влажности, которая может указывать на всасывание топлива в шланг. Не должно быть. Если внутренняя часть шланга влажная, это означает, что мембрана внутри регулятора протекает. Это вызовет падение давления топлива и позволит всасывать топливо во впускной коллектор, нарушая воздушно-топливную смесь.Если мембрана протекает, замените регулятор.

Испытание на падение давления топлива

В ходе этого теста измеряется падение статического давления топлива в системе при включении каждой форсунки. Затем величина падения давления для каждой форсунки сравнивается, чтобы увидеть, загрязнены ли форсунки и нуждаются ли они в очистке или замене. Для этого теста требуется инструмент «генератор импульсов форсунок» для подачи питания на форсунки.

Для выполнения этого теста поверните ключ или включите топливный насос на несколько секунд, чтобы создать статическое давление в топливной системе.Затем выключите ключ, подайте импульс на одну форсунку в течение указанного времени и отметьте падение давления для этой форсунки. Снова включите ключ, чтобы восстановить статическое давление, и повторите тест для каждой из оставшихся форсунок.

Инжектор, который пульсирует 100 раз в течение пяти миллисекунд, должен производить минимальный перепад давления примерно от 1 до 3 фунтов на квадратный дюйм и не более чем на 5-7 фунтов на квадратный дюйм, в зависимости от применения.

Разница в падении давления между всеми форсунками должна составлять 2 фунта на квадратный дюйм или меньше.Если разница между максимальным и минимальным показаниями превышает 3 фунта на кв. Дюйм, то форсунки загрязнены и их необходимо очистить или заменить.

Если вы не видите падения давления при подаче питания на форсунку, форсунка засорена или неисправна и требует замены. Если стрелка манометра подпрыгивает, форсунка заедает.

После очистки повторите тест, чтобы убедиться, что очистка помогла. Все форсунки должны показывать примерно одинаковую величину падения давления (разница менее 2 фунтов на квадратный дюйм) и не более 7 фунтов на квадратный дюйм при 100 импульсах в течение 5 миллисекунд.Если нет изменений в показаниях или падение превышает эти пределы, инжектор (и) необходимо заменить.

Сканирующий прибор топливной системы проверяет

Если у вас есть диагностический прибор, который может отображать данные системы OBD, найдите PID давления топлива. Сравните показания давления топлива со спецификациями, чтобы увидеть, находится ли оно в диапазоне или нет. Вы также можете сравнить показания давления диагностического прибора с фактическими показаниями на транспортном средстве с помощью манометра, чтобы увидеть, совпадают ли они. Если показания манометра выше, возможно, в автомобиле неисправен датчик давления топлива.Низкое давление топлива подтвердит слабый топливный насос, низкое напряжение на топливном насосе или негерметичный регулятор давления топлива, который не позволяет системе развивать и поддерживать нормальное давление топлива.

Вы также можете посмотреть значения долгосрочной корректировки топливоподачи (LTDT) и короткой регулировки подачи топлива (STFT), чтобы узнать, работает ли двигатель на обедненной смеси. Нормальный диапазон обычно составляет плюс-минус 8 или меньше. Значение STFT больше 8 или значение LTFT больше 10 говорят о том, что двигатель работает на обедненной смеси, возможно, из-за низкого давления топлива или слабого топливного насоса.Просто помните, что показания обедненной смеси также могут быть вызваны утечкой вакуума в двигателе и другими условиями.

Топливные насосы также можно проверить с помощью сканирующего прибора профессионального уровня, который может работать в двух направлениях. В меню диагностики диагностического прибора может быть опция для запуска самопроверки топливного насоса. Тест позволяет подать питание на насос, чтобы проверить, работает ли он, и проверить работу насоса с регулируемой скоростью и импульсной модуляцией.

Вы также можете использовать любой диагностический прибор или считыватель кодов, чтобы извлечь коды неисправностей, связанные с топливом, из PCM.

Объемные испытания топливной системы

Подключив зонд низкого тока к проводу подачи напряжения топливного насоса, вы можете просмотреть форму кривой тока насоса на цифровом запоминающем осциллографе (DSO). Рисунок прицела покажет внутренний износ щеток и коллектора, который может не проявиться при традиционном испытании давлением или объемом.

Наблюдение за формой сигнала покажет, является ли потребляемая мощность насоса нормальным для данного приложения или является высоким или низким, и если насос работает с нормальной скоростью или работает медленно.Такие проблемы, как плохое место на коммутаторе, короткое замыкание или разрыв якоря, также будут очевидны по форме сигнала.

«Хорошая» форма сигнала электрического топливного насоса обычно колеблется взад и вперед с относительной согласованностью и минимальными отклонениями между максимумами и минимумами. «Плохая» форма волны будет показывать большие или нерегулярные спады в модели с большими различиями между максимумами и минимумами.

Замена топливного насоса

Щелкните здесь, чтобы узнать, как заменить топливный насос

Топливный насос исправен, но двигатель не запускается

Если топливный насос работает и подает в двигатель нормальное давление, а двигатель имеет искру и компрессию, но не запускается, вероятно, топливные форсунки не открываются.PCM использует триггерный сигнал от датчика положения коленчатого вала и / или датчика положения распределительного вала для подачи импульсов на форсунки. На форсунки должно поступать напряжение батареи при включении ключа, а схема драйвера PCM обеспечивает заземление для подачи питания на форсунки.

Первой проверкой будет проверка напряжения на форсунках при включении ключа. Нет напряжения? Проблема может быть в перегоревшем предохранителе цепи форсунки, неисправном реле питания топливной форсунки или неисправности жгута проводов форсунок.Предохранитель и реле форсунки обычно расположены в блоке реле или распределительном щите в моторном отсеке.

Если предохранитель в порядке, попробуйте заменить реле другим, чтобы проверить, подает ли он напряжение на форсунки, чтобы двигатель запустился. Без изменений? Тогда PCM может не подавать импульсы на форсунки, или может быть закороченная форсунка, которая отбирает мощность из цепи, предотвращая открытие других форсунок.

СОВЕТ: Попробуйте по очереди отсоединять форсунки и провернуть двигатель, чтобы проверить, запустится ли он.Если двигатель запускается, когда конкретная форсунка была отключена, это закороченная форсунка, которую необходимо заменить.

СОВЕТ: Вы также можете измерить сопротивление каждой форсунки с помощью омметра. Отключите форсунку и измерьте сопротивление между двумя клеммами. Если сопротивление находится за пределами спецификации (высокое или низкое), замените инжектор.

Профессиональные техники используют инструмент, называемый индикатором NOID, для проверки импульсов инжектора. Инструмент обнаруживает цифровые сигналы в цепи и мигает светодиодом.Отсутствие вспышек в цепи форсунок при запуске двигателя говорит о том, что PCM не подает импульсы на форсунки. Однако в новых системах с непосредственным впрыском бензина (GDI) индикатор NOID не помогает.

Если форсунки работают, но двигатель все еще не запускается, возможно, двигатель залит СЛИШКОМ МНОГО топлива (снимите свечу зажигания, чтобы проверить, не мокрая ли она). Дайте двигателю немного постоять, затем попробуйте еще раз или удерживайте педаль газа до упора при запуске, чтобы перевести PCM в режим «Clear Flood» при запуске двигателя.

ПРИМЕЧАНИЕ: Проблемы с запуском двигателя иногда являются результатом неправильной техники запуска со стороны водителя. На двигателе с впрыском топлива НЕ нажимайте и не качайте педаль газа при попытке запустить двигатель. Это просто переводит двигатель в режим Clear Flood, который временно прекращает подачу топлива в двигатель, что затрудняет его запуск. Просто проверните двигатель, не касаясь педали газа.

Щелкните здесь, чтобы загрузить или распечатать эту статью.



Другие статьи по впрыску топлива:

Электрические топливные насосы

Замените топливный насос

Устранение неисправностей топливных форсунок

Диагностика топливной системы: поиск лучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Плохой бензин может вызвать проблемы с производительностью

Плохое обновление газа

Показатели октанового числа топлива и рекомендации

Устранение неисправностей и очистка топливных форсунок

Топливные фильтры

Нажмите здесь, чтобы увидеть больше технических статей по автомобилестроению

Топливный насос Ссылки по теме:

Топливный насос University (Airtex)

Топливный насос Bosch Информация о продукте

Топливные насосы Carter

Топливные насосы Delphi Часто задаваемые вопросы (файл PDF).

Топливный насос Denso Информация о продукте

Полезная информация о топливном насосе, которую вы можете скачать:

Ошибочная диагностика топливного насоса (Airtex)

Советы по диагностике топливного насоса (топливные системы Carter)

Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Часть 3 — Как проверить реле топливного насоса Ford (зеленое реле)

ТЕСТ 3: Перемычка цепи топливного насоса

Хорошо, пока вы подтвердили, что реле топливного насоса на вашем автомобиле или пикапе Ford получает питание от проводов с номерами 2 и 4 .

На этом этапе тестирования мы соединим два провода (номера 3 и 4 ) вместе, чтобы вручную запустить топливный насос.

Хотя это не является абсолютно необходимым, вы должны подключить манометр топлива к клапану Шрадера (на топливной рампе топливной форсунки), чтобы при включении топливного насоса вы могли проверить, что давление топлива, которое подает топливный насос. достаточно, чтобы завести автомобиль.

Если вам нужен манометр, я рекомендую этот:

Actron CP7838 Профессиональный тестер давления топлива

Этот манометр стоит недорого (по сравнению с тем, сколько вы заплатите за него в местном магазине автозапчастей), и в нем есть адаптер для проверки давления топлива в вашем автомобиле Ford и / или пикапе.

Хорошо, чтобы запустить этот тест, вам нужно сделать следующее:

  1. Подсоедините датчик давления топлива к клапану Шредера на топливной рампе.
  2. Отсоедините реле топливного насоса от разъема.
  3. Найдите клеммы с номерами 3 и 4 .
  4. С помощью перемычки соедините клеммы 3 и 4 вместе.
    1. ПРИМЕЧАНИЕ: Не используйте ничего слишком большого, чтобы поместиться в гнезда разъема, ИЛИ вы рискуете повредить металлические контакты.
    2. Под «повреждением» я подразумеваю, что клеммы с внутренней резьбой будут открываться навсегда и позже вызовут ложный контакт, который позже станет головной болью для устранения неполадок.
  5. Включите ключ (но не заводите двигатель).
  6. Вы должны услышать гудение топливного насоса (когда он активирован) И вы должны увидеть повышение давления топлива на манометре.
    1. Давление топлива должно быть от 35 до 45 фунтов на квадратный дюйм.

Хорошо, давайте интерпретируем результаты ваших тестов:

ВАРИАНТ 1: Включился топливный насос, и давление топлива было в соответствии со спецификацией (35-45 фунтов на квадратный дюйм) .Это говорит о том, что с топливным насосом все в порядке.

Этот результат теста также косвенно говорит вам о нескольких вещах:

  1. Инерционный выключатель топливного насоса в порядке (не сработал).
  2. Что проводка между топливным насосом и реле топливного насоса в порядке.

Следующий шаг — убедиться, что компьютер EEC (компьютер впрыска топлива) активирует топливный насос. Для этого теста перейдите к: ТЕСТ 4.

ВАРИАНТ 2: Топливный насос включился, но давление топлива НЕ соответствовало спецификации (35-45 фунтов на квадратный дюйм) .Это говорит о том, что топливный насос получает питание, но он неисправен и его необходимо заменить.

Чтобы быть более конкретным: вы слышите, как включается топливный насос, если кладете ухо на заливную трубку топливного бака, но давление топлива не регистрирует никакого давления топлива или давление топлива намного ниже минимального значения 35 PSI.

ВАРИАНТ 3: Топливный насос НЕ ВКЛЮЧАЕТСЯ, и давление топлива НЕ БЫЛО в соответствии со спецификацией . Этот результат теста означает одно из двух:

  1. Что топливный насос неисправен.
    1. Для дальнейшей проверки вам необходимо убедиться, что инерционный переключатель топливного насоса не сработал, нажав на его кнопку и сбросив ее.
    2. Или проверьте наличие 10–12 В на самом разъеме топливного насоса (у бензобака). ПРИМЕЧАНИЕ: Проверка того, что напряжение (от 10 до 12 В) действительно достигает топливного насоса, является очень важным шагом перед его заменой.
  2. Сработал инерционный выключатель топливного насоса, и ток не достигает топливного насоса.
    1. Чтобы проверить это, найдите инерционный переключатель топливного насоса и нажмите на его кнопку. Если инерционный переключатель сработал, вы услышите (и почувствуете) щелчок при нажатии на кнопку сброса. Если он не сработал, вы ничего не услышите (или не почувствуете) при нажатии на кнопку сброса.

ТЕСТ 4: Проверка того, что компьютер активирует реле топливного насоса

Как вы, возможно, уже знаете, это ЭБУ системы впрыска топлива активирует слаботочную цепь реле топливного насоса.

Он делает это путем заземления цепи внутри (внутри самого компьютера), и это можно легко проверить с помощью автомобильной испытательной лампы на 12 В (или мультиметра).

Есть некоторые очень важные меры предосторожности, которые вы должны принять и помнить при тестировании этой схемы, а именно:

  1. Никогда не подавайте 12 вольт на эту цепь (намеренно или случайно), иначе вы зажарите компьютер .
  2. Никогда не переключайте номера цепей 1 и 2 вместе, иначе компьютер поджарится.
  3. Этот этап проверки должен выполняться при запуске двигателя, поэтому будьте осторожны!

Хорошо, чтобы запустить этот тест, вам нужно сделать следующее:

  1. Отсоедините реле топливного насоса от разъема.
  2. Подсоедините зажим типа «крокодил» 12-вольтной испытательной лампы к положительной (+) клемме аккумулятора.
  3. С помощью металлического наконечника контрольной лампы проверьте провод с номером 1 .
    1. Я рекомендую вам проверить разъем за разъемом реле топливного насоса или проверить сам провод.
    2. Не касайтесь передней части разъема реле топливного насоса, чтобы не повредить гнездовой вывод.
  4. Попросите помощника провернуть двигатель за вас, наблюдая за контрольной лампой.
    1. ВАЖНАЯ ИНФОРМАЦИЯ: Примите все необходимые меры предосторожности и подумайте о безопасности при работе с проворачивающимся двигателем.
  5. Пока двигатель проворачивается, контрольная лампа 12 В должна гореть и оставаться включенной.
  6. Когда закончите, выключите ключ.
    1. При выключенном ключе (или выключенном замке зажигания) контрольная лампа 12 В должна погаснуть.

Хорошо, давайте интерпретируем результаты ваших тестов:

ВАРИАНТ 1: Контрольная лампа 12 В загорелась на (и оставалась неизменной все время, пока двигатель запускался). Это нормальный и ожидаемый результат теста, подтверждающий, что компьютер впрыска топлива (электронный блок управления EEC) активирует реле топливного насоса.

Итак, если вы начали тестирование с самого начала, вы проверили и подтвердили, что:

  1. На слаботочную цепь реле топливного насоса (провод 2 ) подается питание (ТЕСТ 1).
  2. Сильноточная цепь реле топливного насоса (провод 4 ) получает питание (ТЕСТ 2).
  3. Топливный насос включается и выдает правильное давление топлива, указанное в спецификации (от 35 до 45 фунтов на квадратный дюйм) (ТЕСТ 3).
  4. В этом тесте (ТЕСТ 4) вы подтвердили, что компьютер заземляет слаботочную цепь реле.

Следующим шагом является проверка того, что реле топливного насоса передает питание на топливный насос. Для этого теста перейдите к: ТЕСТ 5.

Также рекомендую посмотреть: ТЕСТ 6.

ВАРИАНТ 2: Контрольная лампа на 12 В НЕ загорелась . Убедитесь, что вы исследуете правильный провод, и повторите тест еще раз.

Если ваша 12-вольтная автомобильная контрольная лампа по-прежнему не горит, значит, PCM не активирует реле топливного насоса. Я могу вам сказать, что очень редко компьютер впрыска топлива выходит из строя и не активирует реле топливного насоса (но я уверен, что это случается).

Наиболее вероятные проблемы, вызывающие отсутствие напряжения:

  1. An «разомкнутая цепь»

реле топливного насоса — испанский перевод — Linguee

Вы можете включить большинство управляемых компьютером цепей реле и соленоидов, кроме t h e реле топливного насоса a n d топливо топливо n je ctors.

actron.com

Ud. puede encender la mayora de los

[…] Схема it os d e rels y sol en oides controlados por computadora con excepc i n del rel de la 20bombable lo s inyect or es d e горючие .

actron.com

F u e l Насос Ba d Sa fe t y Реле, 9020 le ctronic Fuel Injection (EFI) Sa fe t y реле , Топливный насос , реле топливного насоса , g it выключатель, датчик угла поворота коленчатого вала или неисправная проводка […]

с этими деталями.

tradervar.com

Bomba de co mbust ib le — Falla d el rel de s egurid ad , rel d e degur209 nyeccin electrnica de combustibl e, bomba d e горючий, отн. e la bomba de горючий, […]

Sensor de inclinacin del cigeal,

[…]

o cableado asociado con estas piezas defectuoso.

tradervar.com

Необходимо предотвратить зажигание при запуске двигателя —

[…] например, сняв t h e топливный насос f u se o r relay .

mahle.com

Para poner en marcha el motor debe impedirse la ignicin, por ejemplo,

[…] retiran do el fusib le o e l rel d e la bomba d e горючий .

mahle.com

Топливо o i l насос B u rn er сброс Con tr o реле lcom

Bomba de f uel- oi l Reinicio del quemador […]

Centralita de maniobra

acv.com

Если вы хотите активировать t h e насос c h функцию переходника , a l l 9020 9020 o u tp uts, которые необходимо согласовать с t h e насос c h функция переходника должна […]

имеют ту же функцию.

vega.cl

Si se desea activar la funcin de

[…] inversi n de la bomba, todo s las e ntrad as de rel qu es esign es es la funcin de invers i n de la bomba tie ne q ue tener […]

la misma funcin.

vega.cl

Устройство управления подушками безопасности также мгновенно запускает дополнительные меры, такие как

[…] отпирание дверей или выключение t h e топливный насос .

robertbosch.es

Устройство управления подушками безопасности в Тамбине, с

[…]

velocidad de un rayo, medidas adicionales, como son el desbloqueo de puertas o

[…] la desc on exin de la bomba de горючий .

robertbosch.es

Новый Desi gn e d топливный насос , l oc в топливе […] Бак

, представляет собой легкую алюминиевую конструкцию.

kawasaki.eu

L и ню eva bomba de горючий es de al um inio y […]

ms ligera.

kawasaki.es

Когда ты

[…] деактивировать t h e насос c h функция переходника из реле

он рабочий […]

индикация времени установлена ​​на 0 и выключена.

vegaswing.com

Sise desconecta la

[…] функция инверсии и n de la bomba de u n rel, la in di cacin de tiempo […]

de operacin se pone en 0 y se desconecta.

vegaswing.com

В этот момент t h e реле w i ll start s la v e 9019 t f ull скорость.

goulds.com

En e se pu nto , e l rel a rra ncar l a bomba e scla eloc9 va a 9020

goulds.com

Доступен с внутренним или внешним by- pa s s реле , Fi связь по eldbus, intelli ge n t c o nt rol, оптимизированный пусковой момент двигателя, […]

электронная защита двигателя и др.

eurotherm.se

Dis po nible sc on rel de de rivac i n interno or externo, comunicacin con differenttos bus de campo, c

c c e bombeo i
nte ligen te , пар […]

моторного отсека

[…]

optimizado, Proteccin Electrnica del Motor, и т. Д.

eurotherm.es

Цепь топливной форсунки — B a d Топливо I n je c до r , 9019 n je ctor резистор, мА i n реле o r f вспомогательная проводка.

tradervar.com

Circuito del

[…] inyector d e горючее — I nyector d e горючее, re sistor del inyector de combu stib ri le 92 al m al oo cableado […]

asociado defectuoso.

tradervar.com

K3 РЕЛЕ, ПЕРЕКЛЮЧАТЕЛЬ ГЛАВНОГО ЦЕПИ K4

[…] РЕЛЕ, ПУСКОВОЙ ВЫКЛЮЧАТЕЛЬ H K 5 РЕЛЕ , S TA ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ , K

FU 6 EE D НАСОС , C ON TROL

valtra.us

K 3 REL , IN TE RRUPTO R DEL C IRCUITO PRINCIPA L K4 REL, I NT ORRUPT

ПЕРЕКЛЮЧАТЕЛЬ

КЛАПАН

es

Для обеспечения стабильной подачи топлива во время интенсивной работы

[…] мотокросс езда т ч е топливный насос f e на ures a ru bb e r топливо i lt er крышка, которая обертывает […]

вокруг впускного отверстия и действует как уловитель топлива.

kawasaki.eu

Para asegurar un suministro estable de gasolina en

[…] la s duras c ondiciones del motocr os s, l a bomba d e горючий e st provista […]

de un filterro de goma

[…]

que envuelve la lumbrera de admisin y acta como colector de combustible.

kawasaki.es

Обеспечивает обновление ab l e топливный насос i n st гранты и пилотные проекты.

abengoabioenergy.es

Proporciona

[…] subvenciones p ara la ins ta lacin y proyectos p il otos de surtidores .

abengoabioenergy.es

Можно добавить

[…] или снимите ea c h реле i n di визуально к / от t h e насос 9020 9020 h функция geover .

vega.cl

Выбросить для гитары или для гитары

[…] volunt ad cua lqui er rel pa ra l a fu nc in de inve rs in d l bomb e.

vega.cl

Терминал

[…] с пометкой «POMPE» используется для автоматического включения rt a насос s t ar t wi th 9020 9020 o r t o открыть главный клапан.

rainbird.eu

El terminal m ar cado con «POMPE» se utili za para arrancar automt ic amen te u na199 bomb act iv ar una […]

vlvula maestra.

rainbird.es

Если вы активируете насос с помощью контроллера, вы также должны установить ll a Pump C o ntr o l Relay дождевая птица.com

Si va a activa r una bomba des de el controlador, deber insta la r tam bi nu n rel d ect 9020 де Бомба .

rainbird.com

Имеет встроенное электронное устройство

[…] датчика расхода a nd a реле , f или остановка / запуск t h e насос 9020 насос 9020

espa.com

Incorpora dispositivo electrnico compuesto de un

[…] датчик de c au dal y de un rel, pa ra el paro / arr anque de la bomb

espa.com

Как только танк

[…] пустая порода ниже 50%, т ч e реле ( насос ) w il l активировать и […]

отключается только тогда, когда измеренный уровень / громкость превышает 95%.

badgermeter.de

Tan pronto como el tanque alcance el

[…] nivel de l 50% , e l rel ( bomba ) se activ ar y slo […]

se desactivar cuando el nivel / volumen est por encima del 95%.

badgermeter.de

От 20 ° C до 65 ° C, когда т ч e топливный насос i s м установлен внутри контейнера.

eur-lex.europa.eu

20 C a 65 C , si la bomba de горючий est m ontad a dentro […]

del recipiente.

eur-lex.europa.eu

T h e топливный насос a l wa ys подает в двигатель столько топлива, сколько требуется двигателю […]

при полной нагрузке.

hella-press.de

L и Bomba горючий s iempr e proporciona al motor t od o el горючий que ne cesita […]

пленка карга.

hella-press.de

Требует, чтобы глава каждого федерального агентства установил

[…] по крайней мере одно обновление ab l e топливный насос a t e каждый федеральный флот […] К 2010 г.

АЗС.

abengoa.es

Requiere a losponsables de cada

[…]

agency Federal que se instale por

[…] lo me no s un surtidor de горючий ren ova ble en cada […]

Centro de Flota automovilstica Federal Antes de 2010.

abengoa.es

Топливный насос a n d электронное зажигание для надежного и легкого запуска.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
