Распиновка разъемов автомагнитол Разное
Orion DVD-088G
Разъём магнитолы РАЗНЫЕ
CITRONICS CMR-300
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
ACURA
Разъём магнитолы РАЗНЫЕ
AUTOSOUND A 510
Разъём магнитолы РАЗНЫЕ
AUTOSOUND AS 560
Разъём магнитолы РАЗНЫЕ
AUDIOVOX AV-220
Разъём магнитолы РАЗНЫЕ
CITROEN
Разъём магнитолы РАЗНЫЕ
DAIHATSU
Разъём магнитолы РАЗНЫЕ
FISHER AX-R502
Разъём магнитолы РАЗНЫЕ
FISHER AX-835
Разъём магнитолы РАЗНЫЕ
ISUZU (Разные модели)
ISUZU PREMIUM SYSTEM 3580
Разъём магнитолы РАЗНЫЕ
IVECO DAILY
Разъём магнитолы РАЗНЫЕ
INTERCONTI CD 3979
Разъём магнитолы РАЗНЫЕ
INTERCONTI CR-13880
Разъём магнитолы РАЗНЫЕ
INKEL S-120A1
Разъём магнитолы РАЗНЫЕ
PEUGEOT
Разъём магнитолы РАЗНЫЕ
RENAULT R5, R19, R21, ESPACE, TWINGO
Разъём магнитолы РАЗНЫЕ
ROADSTAR
Разъём магнитолы РАЗНЫЕ
ROADSTAR RS-110000HQL
SUPRA SCR 7030H (Вилка разъёма)
Разъём магнитолы РАЗНЫЕ
Supra SDD-T3503
Разъём магнитолы РАЗНЫЕ
SOUND CRAFT AR-7500
Разъём магнитолы РАЗНЫЕ
SPEAKER
Разъём магнитолы РАЗНЫЕ
SHIVAKI SCA-9511
Разъём магнитолы РАЗНЫЕ
SKODA AUTO SYMPHONY
SEAT RADIO HIGH
Разъём магнитолы РАЗНЫЕ
TEC — 576PLL
Разъём магнитолы РАЗНЫЕ
VISTEON RXR8F-18K876-AGLGR
(JAGUAR 9000 PREMIUM SOUND)
Разъём магнитолы РАЗНЫЕ
GENEXXA
Разъём магнитолы РАЗНЫЕ
LAND ROVER 22 DC597/60L (VDO)
Разъём магнитолы РАЗНЫЕ
SIEMENS NCDC 2013
Разъём магнитолы РАЗНЫЕ
MTLogic CSR-3031R
Разъём магнитолы РАЗНЫЕ
FREEWAY
Разъём магнитолы РАЗНЫЕ
VELAS VDM-F352B
Car Media Center
Разъём магнитолы РАЗНЫЕ
Camera — при подаче +12 вольт подключается вход Backscreen
Brake — при подаче +12 вольт блокируется изображение в режимах TV и DVD (Video)
VELAS VC-M874
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
VELAS VDU-720B
Разъём магнитолы РАЗНЫЕ
MAC TRONIC
2006 DVD
Разъём магнитолы РАЗНЫЕ
VITEK VT3630
Разъём магнитолы РАЗНЫЕ
Explosound ES-3860D
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
NAKAMICHI CD-400
Разъём магнитолы РАЗНЫЕ
PREMIERA — 572
Разъём магнитолы РАЗНЫЕ
SANYO FT-X1
Разъём магнитолы РАЗНЫЕ
PORSHE CR-31
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SAAB 12771700
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SAAB 12781856
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SEAT ELBA
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SEAT Radio High
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SKODA Radio Navigation
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SKODA Symphony
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Lanzar CD4MU
Разъём магнитолы РАЗНЫЕ
Supra SDD-4201
Разъём магнитолы РАЗНЫЕ
SOUNDSTREAM VDVD-310R
Разъём магнитолы РАЗНЫЕ
JGC AR5100-TFT
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
NRG IDV-AV400BT
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SAIPA KEH-OR6422
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
LEGACY LD33M
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Xomax XM-DTSB4502
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
SilverCrest CRE-720
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Tensfox
Разъём магнитолы РАЗНЫЕ
FUJITSU TEN магнитола CD на 6 дисков
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
ORION DVD-087W
Разъём магнитолы РАЗНЫЕ
FIRST FA-4108-MP3
Разъём магнитолы РАЗНЫЕ
Resonance CD-1581MP
Elenberg MX-343
Разъём магнитолы РАЗНЫЕ
Cheetah CH-143MP3
Разъём магнитолы РАЗНЫЕ
Разъём магнитолы РАЗНЫЕ
Распиновка разъемов автомагнитол jvc: рассмотрим подробно
Распиновка разъемов автомагнитол JVC
Распиновка разъемов автомагнитол JVC потребуется всем тем пользователям, которые намереваются самостоятельными силами провести установку аппарата. В процессе монтажа очень важны схемы автомагнитол JVC, по которым и осуществляется подключение.
Автомагнитолы JVC
Автомагнитолы jvc и схема подключения
Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.
Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.
Примечание. Так, компания JVC/Kenwood недавно представила на обозрение покупателей 4 новые бездисковые ресивера, созданные для активных пользователей мобильных телефонов. Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности – это не единственные преимущества данных аппаратов.
Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.
Особенности установки и подключения
Схема подключения автомагнитолы jvc
Фирма JVC заботится о своих потребителях. Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить.
К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Таким образом, автомагнитолу гораздо легче снимать, используя стандартные крючки.
Примечание. Конечно же, выпускаются также модели автомагнитол с обыкновенной винтовой фиксацией. Они даже в некотором роде надежнее, но не стоит забывать, что вкручивать винты надо на глубину не более 6 мм.
Но, опять же, главное при подключении аппаратов в автомобиле, это разъемы. Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом(см.Какие бывают разъемы).
Он называется ISO – это универсальный разъем, подключение с помощью которого сводится лишь к соединению штекера. Дело каких-то нескольких минут, с которым справится даже школьник, но при условии четкого следования инструкции.
Примечание. К большому сожалению, такой соединитель появился сравнительно недавно. А вот на ранних модификациях автомобилей БМВ, Ниссан, Хонда и других, нет такого разъема. В этом случае подключение может вызвать некоторые проблемы, если не знать особенности процесса и распиновку автомагнитол JVC.
JVC распиновка разъемов автомагнитол
Стандартная распиновка разъемов JVC аппаратов
Как правило, большинство моделей автомагнитол JVC надо подключать по следующей схеме:
- КП протягивать от АКБ. Это питание на 12В;
- СП, отвечающий за силовую антенну;
- ЖП провести через ЗЗ;
- ЧП, отвечающий за массу, проще всего перебросить на кузов в самом удобном для этого месте;
- ФП – это плюс на тыловой динамик правый;
- ЗП – это плюс на тыловой динамик левый;
- СрП – это минус на тыловой динамик правый;
- БП – это минус на тыловой динамик левый.
*КП – красный;
СП – синий;
ЖП – желтый;
ЧП – черный;
ФП – фиолетовый;
ЗП – зеленый;
СрП – серый;
БП – белый;
ЗЗ – замок зажигания.
Примечание. Следует знать, что на автомагнитолах JVC минусовые провода выкрашены бывают не только в основной цвет, но и имеют еще черную полосу. Что касается ЖП и КП, то их часто соединяют вместе. Это позволяет добиться возможности слушать музыку без ключа зажигания. Кроме того, такой прием значительно сказывается на улучшении качества звука.
Автомагнитолла jvc
Аналогичного сценария можно добиться, если провода не соединять друг с другом, а только переставить предохранитель.
В частности, можно поступить следующим образом:
- Предохранитель, находящийся на торце аппаратов JVC, переставить в соседнее гнездо;
- К АКБ подсоединить только КП;
- ЖП просто заизолировать.
Совет. Чтобы добиться нормального воспроизведения и чистого звука без искажений, надо немалое внимание уделить проводам и их качеству. Более толстые кабели идеально подходят для питания, а более надежные соединители – для связи с динамиками. Та проводка, которая идет в комплекте с аппаратами, как правило, не самого лучшего качества.
В процессе осуществления операций своими руками, не будет лишним просмотр видео и фото. Пошаговая инструкция также будет кстати. Автомагнитолы JVC очень популярны сегодня и цена на них доступная.
Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями! Варианты электрических схем разъёмов автомобильных магнитол «JVC». Представленно несколько различных популярных моделей автомагнитол и стандартных распиновок у JVC. Подключение автомагнитол JVC модели JVC KS-F161 JVC KS-LX200R — разъём Распиновка на магнитолу JVC XL-G2500 Схема JVC KS-RG4 JVC KS-R370 Подключение JVC KS-R38 Подключение разъёма к JVC KD-GT5R
|
Как подключить магнитолу jvc в машине
Распиновка iso разъема магнитолы штатной:, Pioneer, JVC, Ниссан, Пионер
В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.
Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.
Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.
При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.
Распиновка ISO
На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.
В настоящее время огромное количество автолюбителей уделяют большое внимание качеству акустической системе, которая установленная в машине. В магазинах, на сегодня можно встретить различные виды магнитол, издаваемые идеальный звук. Все будет зависеть только от правильности подключения.
Для подключения головных устройств в современных машинах, применяют ISO-разъем. Это является аналогом советским аналогом, но только прошедши сертификацию по европейским стандартам. Обычно они изготавливаются двойными, и каждый разъем имеет по 8 контактов. Так как каждый производитель выпускает продукцию по своему усмотрению, и некоторые из них объединяют два выхода в один разъем.
Разъем автомагнитолы
Так как устройство нуждается в питании, то один из них оснащается силовыми проводами. Такой штекер и разъем выполняется в сером либо же коричневом цвете. И обозначается буквой «А». Второй промаркирован буквой «Б» или же английской «В», и имеет черный цвет. Этот разъем необходим для подключения динамиков в авто.
Разнообразные разъемы магнитол
Иногда попадаются машины, оснащенные акустической системой, которые имеют три разъема. Но это является исключением. Но расстраиваться не стоит. Любую магнитолу, даже если на ней установлен нестандартный выход, можно подключить через переходник. Так же возможен вариант подключения напрямую, путем скручивания и запаивания проводов.
Провода разъема автомагнитолы
Последний вариант конечно не очень подходящий. Он является актуальным, если магнитола не будет демонтироваться долгое время. Но если возникла необходимость в снятии, то провода придется обрезать и все перекручивать по новой. В этом случае разумней будет подключить магнитолу через евроразъем.
Зачастую, при покупке машины, новый владелец по каким-то причинам желает поменять установленное ранее устройство. Если нет желания ехать к специалистам, то это можно сделать самому. И здесь можно столкнуться с такой проблемой, когда все подключенные провода перепутаны, либо же вовсе разъемы не подходят по цветам.
Распиновка на автомагнитоле
Каждая современная автомагнитола рассчитана как минимум на 4-е динамика. Следственно необходимо к каждому каналу подключать по два провода – плюсовой и минусовый. Здесь необходимо учесть, что от правильности подключения зависит дальнейшее качество, издаваемого звука. В случае не правильного подключения, динамики будут работать, но само устройство перейдет в нештатный режим работы. То есть звук будет искажен.
Через некоторое время, после покупки новенького автомобиля, у водителей появляется желание поменять магнитолу, установленную заводом на более функциональную «Пионер». И при замене можно столкнуться с несоответствующей распиновкой евроразъема магнитолы по цветам. Или же вообще с самой конструкцией разъема.
Разъем автомагнитолы штекер
В этом случае возможно подключение магнитолы в евроразъем через переходник и провести его распиновку согласно схеме. Так как новейшие автомагнитолы выпускаются уже со стандартным прямоугольным ISO-разъемом, то сложностей быть не должно.
В данной схеме 1, 2, 3 и 6 разъем не задействован, так как предназначается для подключения магнитолы 1Din.
Схема распиновки магнитолы
Магнитолы, которые были выпущены недавно, абсолютно все идут с евроразьемом. Изготовляется он одним цельным штекером прямоугольной формой с 16-ю контактами. Или же может встретиться из двух равных, по восемь контактов в каждой.
При этом распиновка магнитолы Пионер не зависит от выпущенной модели.
Приблизительно с 2000 года, заводы изготовители машин иностранного происхождения, перешли на 40-контактный разъем, европейского стандарта. Причем расположения проводов, выполняющие основные функции, остались согласно режней распиновки.
Iso разъемы магнитолы
При замене автомагнитолы, следует учесть, что подключая новую, в первую очередь подключается питание. И если аппарат после этого работает, как положено, то можно подключать динамики согласно схеме подключения магнитолы через евроразъем. Если подключение было все сразу, есть вероятность испортить не только новенькое головное устройство, но и всю акустику в целом.
Прежде чем перейти к подробному рассмотрению и решению вопроса, о том, как произвести распиновку отельных моделей штатных магнитол на автомобилях Форд Фокус и Нисан и так далее, разберемся в том, что значит само понятие — распиновка и iso.
Что такое распиновка?
Распиновка
Распиновка iso разъема магнитолы – это определение по функциональности контактов в штекерах или радиодеталей с планарными (прямоугольного сечения) выходами, сейчас именуемыми SMD деталями, в соответствие с их нумерацией.
Разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным (европейским) нормам. Аналог российского ГОСТа.
Типы автомобильных магнитол по международной классификации
Все авто проигрыватели условно можно разделить на два вида, которые устанавливают автопроизводители. Это :
- стандарт 1DIN;
- стандарт 2DIN.
То есть, одно- и двухблочные. Автомобили европейских марок предпочитают одинарные блоки. Тогда как японские, американские и ряд корейских, а теперь уже и китайских автомобильных брендов, используют стандарт 2DIN.
Приобретая новый или подержанный автомобиль, владельца зачастую не удовлетворяет качество звучания или другие параметры и функции, штатной или установленной прежним хозяином, магнитолы. И при попытке самостоятельно заменить, к примеру, авто проигрыватель от JVC на аппарат фирмы Pioneer, в Форде Фокус, сталкиваются с ситуацией, когда все провода перепутаны или даже не подходят по формам разъемов.
Для того что бы, решить эту проблему, необходимо приобрести, достаточно дешевый по своей стоимости, iso штекер, которые продаются в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы, по следующим рекомендациям.
Инструкция по распиновки (определение цветов и функций проводов) штатной магнитолы в автомобиле Форд Фокус, через штекер стандарта iso
Из-за разных по своей форме контактов магнитолы и ISO разъема, используют переходники, индивидуальные для каждого бренда автамагнитол.
Так как,все автомобильные проигрыватели подсоединяются через ISO разъемы, колоду прямоугольной формы находящуюся сзади нее (магнитолы), сама форма штекера стандартна. Состоит такой разъем европейского образца (евро разъем) из двух штекеров, также прямоугольной формы. Иногда встречаются соединители, объединенные в одну колодку.
Распиновка разъема магнитолы через две колодки Pioneer выглядит следующим образом:
- Верхняя колодка:
- Увеличение/уменьшение громкости звучания на скорости (цвет провода может быть произвольным).
- Провод отвечающий за временное отключение звука (MUTE), к примеру, при телефонном звонке и прочее.(также, свободной окраски).
- Пустой контакт.
- Режим АСС (подключение к замку зажигания где плюс появляется после поворота ключа и исчезает после выключения зажигания), желтый провод.
- Электропитание от 12 вольт антенны приемника (провод синего цвета).
- Оранжевый провод, управляющий подсветкой авто 12проигрывателя.
- 12 вольт зажигания авто (красный).
- Масса-заземление, минусовой потенциал бортовой сети, сегда соединена с корпусом автомобиля(провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.
- Нижняя колодка:
- Плюс правого заднего динамика акустической системы — фиолетовый провод.
- Минус — черный и фиолетовый.
- Правый передний, плюс — серый провод.
- Правый динамик (передний) минус — черный и серый цвет.
- Левый передний динамик, плюс — белый, минус — черный и белый. Провод.
- Задние динамики(плюс и минус), зеленый и черный, зеленый.
Распиновка разъема магнитолы Ниссан, производится через штекеры европейского стандарта ISO, по той же схеме и последовательности, что и приведенная выше. С небольшими дополнениями от производителя. А именно.
В авто проигрывателях от Ниссан, минусовой провод в дополнении к основному цвету, может иметь узкую полосу, черного цвета.
Провода желтого и красного цвета, часто объединяют, что позволяет воспроизводить музыкальные композиции на магнитоле, без включения зажигания авто. Причем качество звука, даже улучшается.
Большую роль на работу приемника автомобиля, оказывают сами провода. Производители, в целях экономии, как правила используют провод не самого лучшего качества.
Подключение питания
Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.
Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.
Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.
Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.
У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.
Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.
Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.
Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.
Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.
Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.
Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.
Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.
Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.
Все про разъемы автомагнитол: шпаргалка автовладельцам
Содержание
[ Раскрыть]
[ Скрыть]
На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.
Переходники для разъемов автомагнитол
В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.
Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:
- Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
- Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.
Что нужно знать автовладельцу о распиновке евроразъема? Рассмотрим обозначения на примере выхода 10478.
Ремонт магнитолы JVC KD-AVX40 (не работает USB)
Магнитола JVC KD-AVX40 не видит USB. Проявился данный дефект после того, как человек заряжал телефон от магнитолы. Также по словам владельца дисплей магнитолы тухнул на кочках.

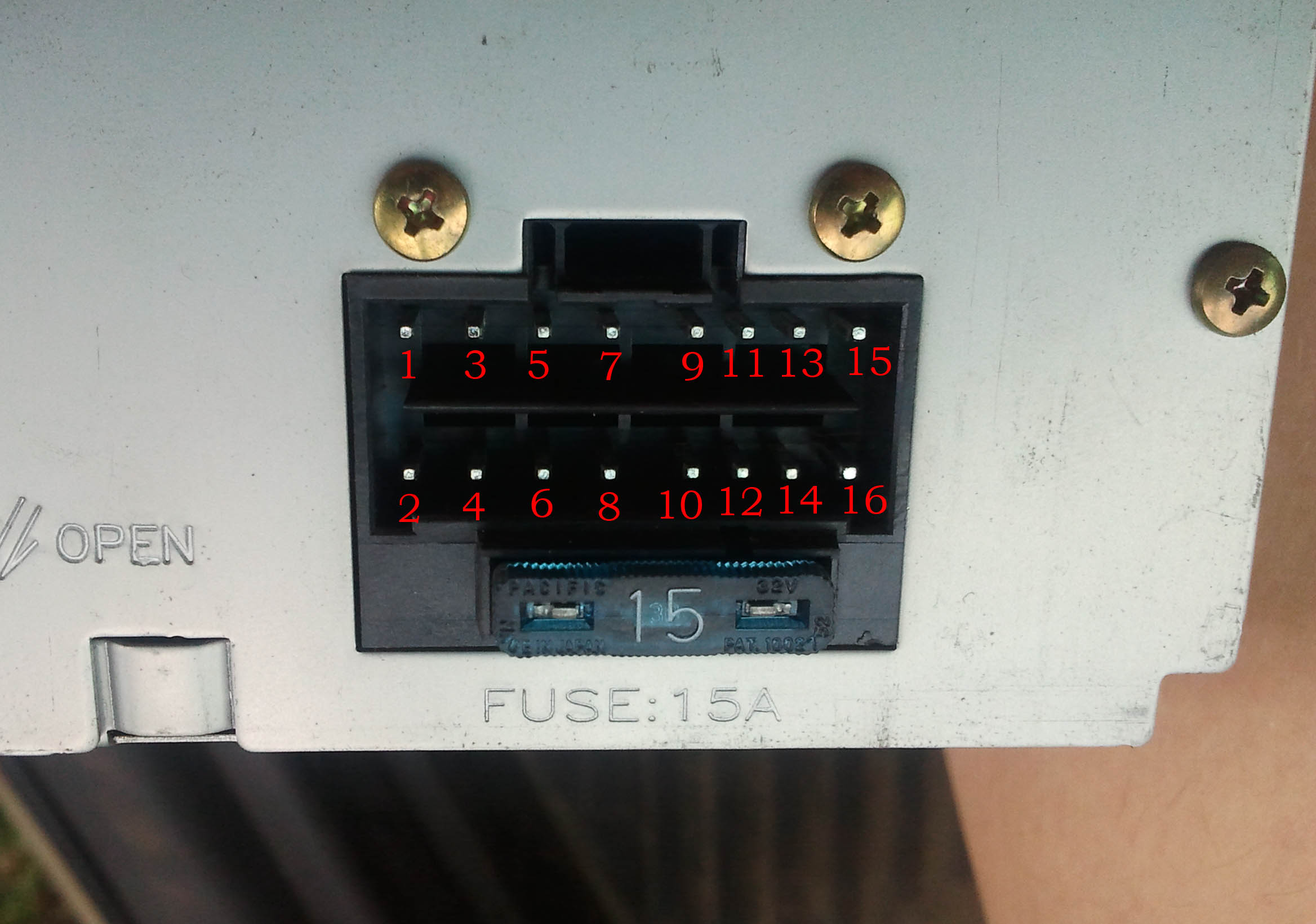

Магнитола JVC KD-AVX40Распиновка магнитолы показана на наклейке.
Наклейка на магнитолеВ открытом доступе SERVICE MANUAL на JVC KD-AVX40. Разборку магнитолы начинаем со снятия радиатора сбоку.
Снятие бокового радиатораЗатем открутив все винты по периметру, рассоединяем магнитолу на две половинки.
Разобранная магнитолаПоловина магнитолы с приводом подключается к плате при помощи двух разъемов.
Плата приводаНас интересует основная плата магнитолы.
Внутреннее устройство магнитолыПрозваниваем USB разъем на плату. USB разъем в данной магнитоле выполнен в виде шнура.
USB разъем шнураНа принципиальной схеме USB разъем показан следующим образом. Дефектов на данной цепи я не обнаружил. Обрывов и коротких замыканий нет, но нет 5 В.
Принципиальная схема USB разъема5 В на питание USB берется с ключа Q8083. Такая проблема может быть из-за предохранителя F804.
Питание USB разъемаПри прозвонке обнаруживаем, что данный предохранитель действительно в обрыве.
Сгоревший предохранительДанный предохранитель рассчитан на 2 А.
Номинал предохранителяПосле замены указанного предохранителя напряжение 5 В появилось на USB разъеме и магнитола увидела флешку.
Чтение магнитолой флешкиПроблема с пропаданием изображения на кочках может быть из-за шлейфа или разъема соединения лицевой панели с магнитолой. Можно постучать или пошевилить лицевую панель и данный дефект проявляется. Сперва прозвоним шлейф на разъем.
Шлейф на лицевую панельЗатем открутим два винта и достанем шлейф из магнитолы
Разъем в магнитолеОсматриваем пайку. Дефектов я не обнаружил.
Разъем в магнитолеЗатем осматриваем контакты в самой лицевой панели. Протираем оба разъема спиртом.
Разъем в лицевой панелиПосле проделанных мероприятий магнитола перестала выключаться на кочках и работает с USB. Владельцу магнитолы рекомендовано не заряжать телефон от магнитолы.
Отремонтированная магнитола JVC KD-AVX40Ранее восстанавливал кнопку включения и регулятор громкости штатной магнитолы Audi Concert 4B0 035 152.
Поделиться новостью в соцсетях Метки: ремонт
Ваш комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Имя *
Email *
Сайт
Комментарий
Оповещать о новых комментариях по электронной почте
Макгруп McGrp.Ru |
- Контакты
- Форум
- Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
- Вход
- С помощью логина и пароля
Или войдите через соцсети
- Регистрация
- Главная
- Страница не найдена
- Реклама на сайте
- Контакты
- © 2015 McGrp.Ru
Распиновка разъема 5K, 6K, 7K, 7330
S-COM: Распиновка разъема 5K, 6K, 7K, 7330Перейти вниз для распиновки модели 7330 серии
Разъемы контроллера Scom 5K, 6K и 7K | |||||
---|---|---|---|---|---|
Штырь | 5K разъем | 6K разъем | Разъем 7K J2 (гнездо DB25) | Разъем 7K J3 (штекер DB25) | |
1 | Логический вход 1 | Логический вход 1 | Аудиовход приемника №1 | Логический вход # 1 | |
2 | Логический вход 2 | Логический вход 2 | Приемник # 1 COR В | Логический вход # 2 | |
3 | Логический вход 3 | Логический вход 3 | Приемник # 2 COR В | Логический вход # 3 | |
4 | Приемник # 1 CTCSS в | Приемник # 1 CTCSS в | Приемник № 3 COR В | Логический вход # 4 | |
5 | Приемник # 2 COR В | Приемник # 2 COR В | Приемник # 1 CTCSS в | Логический вход №5 | |
6 | Приемник # 1 COR В | Приемник # 1 COR В | Приемник # 2 CTCSS в | Логический вход # 6 | |
7 | Логический выход 1 | Логический выход 1 | Приемник # 3 CTCSS в | Телефонная линия занята * | |
8 | Логический выход 2 | Логический выход 2 | Аудиовход приемника №2 | Логический выход # 1 | |
9 | Логический выход 3 | Логический выход 3 | CTCSS Freq # 1 Out | Логический выход # 2 | |
10 | TX Выход PTT | TX Выход PTT | TX # 1 Выход PTT | Логический выход # 3 | |
11 | TX Аудио | TX Аудио | TX # 2 Выход PTT | Логический выход # 4 | |
12 | ресивер # 2 Аудио | ресивер # 2 Аудио | CTCSS Freq # 2 Out | Логический выход # 5 | |
13 | Ресивер # 1 Аудио | Ресивер # 1 Аудио | CTCSS Freq # 3 Out | Логический выход # 6 | |
14 | Земля | Земля | Передатчик # 1 Аудиовыход | Логический выход # 7 | |
15 | Земля | Земля | Передатчик # 2, аудиовыход | Телефонная линия занята * | |
16 | Земля | Приемник # 2 CTCSS в | CTCSS Freq # 4 Out | FC1 Выход | |
17 | Земля | Земля | CTCSS Freq # 5 Out | FC2 Выход | |
18 | Земля | Источник питания постоянного тока | CTCSS Freq # 6 Out | FC3 Выход | |
19 | Земля | Земля | Земля | + 5V Тест | |
20 | Земля | Земля | Земля | Тест + 10В | |
21 | Земля | Земля | Земля | Тест + 12В | |
22 | Земля | Земля | Земля | Земля | |
23 | Земля | Земля | Кодировщик CTCSS в | Земля | |
24 | Земля | Земля | Выход кодировщика CTCSS | Земля | |
25 | Земля | Земля | Аудиовход приемника 3 | Земля |
* Примечание: при использовании любой версии версии 2.04 прошивка в 7К функция пина 7 может быть переназначен на логический вход №7, а вывод 15 может быть переназначен на логический выход №8.
7330 имеет отдельный разъем DB9 для каждого радиопорта и DB25 для общих сигналов. ко всему контроллеру. Два последовательных порта подключены по-разному: Последовательный порт №1 подключен как DTE и имеет поддержку модема; №2 подключен как DCE и не поддерживает модем. Больше подробностей, Погуглите «DCE и DTE». Вы можете подключить обычный удлинитель к последовательному порту DB9 вашего компьютера. и последовательный порт №2, если он имеет контакты 2, 3 и 5.Нет подключения к выводу 9 на последовательный порт как обычное соединение не использует.
Цифры в квадратных скобках [] примечания к справочной таблице в конце таблицы.
Разъемы контроллера Scom 7330 | |||||
---|---|---|---|---|---|
Штырь | Разъем ввода-вывода DB25, розетка | Радиоразъем (один DB9F на радиопорт) | Последовательный разъем # 1 DB9 Male | Последовательный разъем № 2 DB9, розетка [1] | |
1 | Логический выход # 1 | Аудиовход приемника | Обнаружение несущей (DCD) [2] | Carrier Detect (DCD) — Нет связи | |
2 | Логический выход # 2 | Вход логического уровня COR приемника | Прием данных (RXD) | Прием данных (RXD) | |
3 | Логический выход # 3 | Уровень логического входа декодера CTCSS или DCS приемника | Передача данных (TXD) | Передача данных (TXD) | |
4 | Логический выход # 4 | Выход PTT передатчика | Data Terminal Ready (DTR) Не реализован как сигнал, перемычка к контакту 6 внутри блока | Data Terminal Ready (DTR) Не реализован как сигнал, перемычка к контакту 6 внутри блока | |
5 | Логический выход # 5 | Аудиовыход передатчика | Земля данных | Земля данных | |
6 | Логический выход # 6 | Заземление аудиосистемы приемника | Data Set Ready (DSR) Не реализован как сигнал, подключен к контакту 4 внутри блока | Data Set Ready (DSR) Не реализован как сигнал, подключен к контакту 4 внутри блока | |
7 | Аналоговый вход # 3 | Земля CTCSS Audio (см. Контакт 8) | Запрос на отправку (RTS) [2] | Запрос на отправку (RTS) Не реализован как сигнал, перемычка к контакту 8 внутри блока | |
8 | Аналоговый вход # 2 | Передатчик CTCSS Audio Encoder или логический выход уровня (несовместим, см. Примечание 2) | Разрешение на отправку (CTS) [2] | Clear To Send (CTS) Не реализован как сигнал, подключен к контакту 7 внутри блока | |
9 | Аналоговый вход №1 | Земля для передатчика звука | Индикация звонка (RI) — нет соединения | Индикация звонка (RI) — нет соединения | |
10 | Логический вход № 1 | Не применимо | Не применимо | Не применимо | |
11 | Логический вход № 2 | ||||
12 | Логический вход №3 | ||||
13 | Логический вход №4 | ||||
14 | Логический выход # 7 | ||||
15 | Логический выход # 8 | ||||
16 | Земля | ||||
17 | Земля | ||||
18 | Земля | ||||
19 | Земля | ||||
20 | Земля | ||||
21 | Земля | ||||
22 | Земля | ||||
23 | Земля | ||||
24 | Земля | ||||
25 | Земля |
1) Когда последовательное соединение №2 настроено как консоль, вы можете подключить его к 9-контактному разъему. последовательный порт на ПК с помощью 9-контактного прямого последовательного кабеля (удлинитель DB-9).
2) Контакт 8 каждого радиопорта может быть либо кодировщиком CTCSS, либо логическим уровнем для управления заводской кодировщик в передатчике. Выбор контролируется перемычкой на каждом порт — J37 (порт 1), J38 (порт 2) и J39 (порт 3). Заводская установка по умолчанию: CTCSS кодировщик аудио подключен.
Контактная информация:
С автором можно связаться по адресу: his-callsign // at // Repeater-builder // dot // com.
К началу страницы
На один уровень выше (индекс Scom)
Вернуться на главную
Данные таблицы выше взяты из руководств Scom.
Художественный макет, текст и код HTML вручную © Copyright 2005, дата последнего обновления —
Майк Моррис WA6ILQ
Эта страница изначально размещена в понедельник, 3 февраля 2005 г.
Эта веб-страница, этот веб-сайт, информация, представленная на его страницах и в этих модификациях и преобразованиях защищено авторским правом © 1995 г. и (дата последнее обновление) Кевина Кастера W3KKC и нескольких авторов. Все права Зарезервировано, в том числе для бумажных и сетевых публикаций в других местах.
»Примечания по электронике
Разъемы HDMIимеют 19 контактов, хотя конфигурации контактов различаются для разных типов разъемов HDMI: A, C, D и E
Технология HDMI включает:
HDMI — основы
Версии HDMI
Разъемы HDMI
Распиновка / контакты
Кабели HDMI
USB C в HDMI
Переключатель, разветвитель и матрица HDMI — отличия
Система HDMI имеет пять типов разъемов, которые определены для системы: HDMI типа A, C, D и E.Тип B, хотя и определен, не использовался и поэтому здесь не описывается.
После определения распиновка или конфигурация контактов для каждого типа разъема HDMI осталась прежней, что означает отсутствие проблем с обратной совместимостью.
Несмотря на это, разные типы разъемов HDMI имеют разную конфигурацию контактов, что означает, что при проектировании оборудования или изготовлении кабелей необходимо соблюдать осторожность, чтобы убедиться, что для разных сигналов используются правильные номера контактов.
К счастью, поскольку разъемы HDMI разных типов не могут сочетаться с разъемами другого типа, нет проблем с их перекрестным соединением и передачей сигналов на неправильных линиях.
Разъем HDMI типа A, показывающий 19-контактный форматОсновные типы разъемов HDMI включают тип A, который используется для большинства телевизоров, тип C, который является мини-форматом, тип D, который является микроформатом, и тип E, который используется для автомобильного применения и имеет фиксатор и защиту от грязи.
Распиновка разъема HDMI типа A
Разъем HDMI типа A является наиболее широко используемым.Он присутствует на большинстве телевизоров, рекордеров, телевизионных приставок и тому подобного. Это разъем, который у большинства людей ассоциируется с HDMI.
Штекерный разъем HDMI типа A имеет размеры 13,9 мм × 4,45 мм, в то время как гнездовые гнезда немного больше, поскольку они должны соответствовать штекеру, и они имеют размеры 14 мм × 4,55 мм.
Часто задняя крышка разъема HDMI типа A кажется относительно большой для размера разъема — это связано с тем, что требуется большое количество контактов.
Распиновка разъема типа A состоит из двух рядов контактов с чередующейся нумерацией по длине разъема, так что контакты 1 и 2 находятся на одном конце, а 18 и 19 — на другом.
Распиновка разъема HDMI Контакты для разъема HDMI типа A | |
---|---|
Номер контакта HDMI | Сигнал |
1 | TMDS Дата 2+ |
2 | TMDS Data 2 щит |
3 | Данные TMDS 2- |
4 | TMDS Данные 1+ |
5 | TMDS Data 1 щит |
6 | Данные TMDS 1- |
7 | Данные TMDS 0+ |
8 | TMDS Data 0 щит |
9 | Данные TMDS 0- |
10 | Часы TMDS + |
11 | TMDS Часовой щит |
12 | TMDS Часы — |
13 | CEC |
14 | Данные HEC- |
15 | SCL (последовательные часы для DDC |
16 | SDA (Последовательная линия передачи данных для DDC |
17 | DDC / CEC / HEC Земля |
18 | Питание +5 В (макс.50 мА) |
19 | Обнаружение горячего подключения (1.3) / Данные HEC + (1.4) |
Хотя не все линии могут использоваться во всех приложениях, все кабели включают в себя все линии, поэтому их можно использовать в любом приложении.
Распиновка разъема Mini HDMI Type C
Разъем mini-HDMI не так распространен, как тип A, но он часто встречается на таких элементах, как видеокамеры, зеркальные фотокамеры и другое фотооборудование. Здесь размер является большей проблемой, и не будет места для полного разъема типа A.
Разъемы HDMI типа C имеют размеры 10,42 мм × 2,42 мм, что делает их значительно меньше, чем у разъема типа A.
Распиновка mini-HDMI Type C очень похожа на распиновку стандартного HDMI или Type A. Различия в том, что все положительные сигналы дифференциальных пар меняются местами с их соответствующим экраном, а заземление DDC / CEC назначается контакту 13 вместо этого. для контакта 17 CEC назначается контакту 14 вместо контакта 13, а зарезервированный контакт 17 вместо контакта 14.
Полная распиновка mini-HDMI приведена в таблице ниже.
Контакты для разъема типа C или mini-HDMI | |
---|---|
Номер контакта HDMI | Сигнал |
1 | TMDS Data2 Shield |
2 | TMDS Data2 + |
3 | TMDS Data2- |
4 | TMDS Data1 Shield |
5 | TMDS Data1 + |
6 | Данные TMDS 1- |
7 | TMDS Data0 щит |
8 | Данные TMDS 0 + |
9 | Данные TMDS0- |
10 | TMDS Часовой щит |
11 | Часы TMDS + |
12 | TMDS Часы — |
13 | DDC / CEC Земля |
14 | CEC |
15 | SCL (замок DDC) |
16 | SDA (данные DDC) |
17 | HEC + |
18 | Питание +5 В (питание EDID / DDC) |
19 | Обнаружение горячей замены / HEC- |
– | Снаряд (грунт) |
Распиновка разъема micro-HDMI
Разъем micro-HDMI не так широко распространен, как версии Type A или C.Тем не менее, он предназначен для аудиовизуальных приложений на гораздо меньших электронных устройствах, таких как смартфоны и другие подобные устройства, которым может потребоваться полная поддержка HDMI.
Очевидно, что микро-HDMI намного меньше стандартного разъема HDMI типа A или мини-HDMI типа C, но он сохраняет то же количество 19 контактов, что и у типов A и C.
Контакты для разъема типа D или micro-HDMI | |
---|---|
Номер контакта HDMI | Сигнал |
1 | Обнаружение горячей замены / HEAC- |
2 | Утилиты / HEAC + (NC на устройстве) |
3 | TMDS Data2 + |
4 | TMDS Data2 Shield |
5 | TMDS Data2- |
6 | TMDS Data1 + |
7 | TMDS Data1 Shield |
8 | Данные TMDS 1- |
9 | Данные TMDS 0 + |
10 | TMDS Data0 щит |
11 | Данные TMDS0- |
12 | Часы TMDS + |
13 | TMDS Часовой щит |
14 | TMDS Часы — |
15 | CEC (Контроль) |
16 | DDC / CEC / HEAC Земля |
17 | SCL (часы DDC) |
18 | SDA (данные DDC) |
19 | Питание +5 В (питание EDID / DDC) |
** Описание на штифте показано в скобках.
Распиновка или конфигурация контактов для различных разъемов HDMI не часто требуется для изготовления новых разъемов, так как кабели так свободно доступны, но это может быть полезно для поиска неисправностей или при разработке нового оборудования.
Как видно из таблиц выше, конфигурация контактов или распиновка различаются для разных типов разъема HDMI. Необходимо следить за тем, чтобы использовалась распиновка для правильного типа разъема.
Другие темы аудио и видео:
HDMI
SCART
Громкоговоритель
Микрофоны
УКВ FM радио
Данные RDS
Цифровое радио
DVB телевидение
Вернуться в меню аудио / видео.. .
Портативная компонентная система PC-V88 Радио JVC
Год: 1989 г. | Категория: Радиоприемник — тюнер прошлых времен Второй мировой войны |
Полупроводники (счет идет только на транзисторы) | Полупроводники присутствуют. |
---|
Основной принцип | ФАПЧ, ФАПЧ; ZF / IF 450/10700 кГц |
---|---|
Волновые диапазоны | Радиовещание, длинные волны и FM или UHF. |
Детали | Кассетный магнитофон или проигрыватель |
Вид питания и напряжение | Line / Батареи (любого типа) / 110-120; 220-240 / 12 Вольт |
Громкоговоритель | 2 динамика / Ø 10 см = 3.9 дюймов |
Выходное напряжение | 10 Вт (макс.) |
из Radiomuseum.org | Модель: Portable Component System PC-V88 — JVC — Victor Company of Japan, |
Материал | Современные пластмассы (без бакелита и каталина) |
Форма | Портативный набор> 8 дюймов (также можно использовать без сети) |
Размеры (WHD) | 676 x 234 x 224 мм / 26.6 x 9,2 x 8,8 дюйма |
Банкноты | Акустическая система с электронным звуком Hyper bass, WHD: 170 x 204 x 192; По 0,96 кг. Модель B для Великобритании, E для Европы, G для Западной Германии |
Вес нетто (2,2 фунта = 1 кг) | 7,5 кг / 16 фунтов 8,3 унции (16,52 фунта) |
Упоминается в | — Оригинал-техн. документы. |
Страница модели создана членом SK.См. «Изменение данных» для других участников.
Все перечисленные радиостанции и др. От JVC — Victor Company of Japan, Ltd .; Tokyo
Здесь вы найдете 860 моделей, 722 с изображениями и 114 со схемами для беспроводных устройств и т. Д. На французском языке: TSF для Télégraphie sans fil.
Полость | Цвет проволоки | Функция | |
Динамики на приборной панели — Левый | |||
1 | Серый / желтый (премиум-звук) | УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК I / P (-) | |
2 | Серый / оранжевый (премиум-звук ) | ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА С УСИЛИТЕЛЕМ (+) | |
1 | Темно-зеленый / Коричневый (кроме аудио премиум-класса) | ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА (-) | |
2 | Темно-зеленый ( кроме премиального аудио) | ЛЕВЫЙ ДИНАМИК I / P (+) | |
Динамики приборной панели — Правый | |||
1 | Серый / Светло-зеленый (премиум-звук) | УСИЛЕННЫЙ ПРАВЫЙ ДИНАМИК I / P ( -) | |
2 | Серый / Темно-зеленый (аудио премиум-класса) | УСИЛЕННЫЙ ПРАВЫЙ I / P ДИНАМИК (+) | |
1 | Серый / Коричневый (кроме аудио премиум-класса) | ПРАВЫЙ I / P ДИНАМИК (-) | |
2 | Серый (кроме аудиосистемы премиум-класса) | ПРАВЫЙ I / P ДИНАМИК (+) | |
Динамики передней двери — Левая | |||
1 | Серый / желтый | С УСИЛЕННЫМ СЛЕВА ДВЕРНОЙ ДИНАМИК (-) | |
2 | — — | — — | |
3 | Серый / фиолетовый | УСИЛЕННЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ ЛЕВОЙ (+) | |
Передние динамики | |||
1 | Темно-зеленый / желтый | УСИЛЕННЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ ПРАВОЙ (-) | |
2 | — — | — — | |
3 | Темно-зеленый / фиолетовый | ДВЕРЬДИНАМИК (+) | |
Динамик задней двери — Левый | |||
1 | Серый / Темно-зеленый | ДИНАМИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С УСИЛИТЕЛЕМ (-) | |
2 | — — | — — | |
3 | Серый / светло-зеленый | УСИЛИТЕЛЬНЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ЛЕВОЙ (+) | |
Динамики задней двери — Правая | |||
Светло-зеленый / серый | УСИЛИТЕЛЬ ПРАВЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ (-) | ||
2 | — — | — — | |
3 | Темно-зеленый / светло-зеленый | УСИЛИТЕЛЬ ПРАВОЙ ЗАДНЕЙ ДВЕРИ ( ) | |
Сабвуфер (SRT8) | |||
1 | Красный | FUSED (B +) | |
2 | Серый / коричневый | Темный | 0 SUBWOOFER 9118 Зеленый / коричневыйСАБВУФЕР С УСИЛИТЕЛЕМ (-) |
2 | Черный / светло-зеленый | ЗАЗЕМЛЕНИЕ (-) |
Торцевой разъем и расположение выводов
Обзор
Краевой разъем на micro: bit используется для подключения внешних цепей и компонентов.
Имеется 25 полосок / булавок, включая 5 колец, для использования с 4-миллиметровыми банановыми заглушками или зажимами «крокодил». 3 из этих колец предназначены для ввода и вывода общего назначения (GPIO), а также могут работать в аналоговом режиме, ШИМ и сенсорном датчике, а два подключены к источнику питания micro: bit.
Полоски меньшего размера, расположенные на расстоянии 1,27 мм от краевого разъема, имеют дополнительные сигналы, некоторые из которых используются micro: bit, а другие можно использовать бесплатно. Есть несколько внешних разъемов для печатных плат с мощностью 80 Вт 1.Шаг 27 мм, который можно использовать для легкого доступа к этим дополнительным контактам.
Только контакты на передней панели подключены к сигналам. Задние кольца соединены с передними кольцами, а задние полоски не соединены.
Контакты краевого соединителя
На схемах ниже показано назначение выводов micro: bit. На ревизии платы V2 Контакт 9 больше не используется совместно со светодиодным дисплеем, но контакты 8 и 9 можно настроить для NFC (хотя по умолчанию это отключено).
В2 | v1 |
---|---|
микробита.распиновка.xyz
microbit.pinout.xyz — фантастический ресурс для получения дополнительной информации о выводах micro: bit и о том, как они используются в некоторых популярных аксессуарах
Контакты и сигналы
V2 v1
В этой таблице показаны различные данные о каждом контакте краевого разъема micro: bit.
м: резиновое кольцо | мод | схема | MCU | с / ш | функции | директор | тянуть? |
---|---|---|---|---|---|---|---|
21 | COLR3 | P0.31 / AIN7 | П3 | (GPIO), (АНАЛОГОВЫЙ), LEDCOL (3) , (ШИМ), (UART) | O | – | |
КОЛЬЦО | P0 | } | |||||
КОЛЬЦО | P0 | } | |||||
0 | 18 | КОЛЬЦО | P0.02 / AIN0 | P0 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
КОЛЬЦО | P0 | } | |||||
22 | COLR1 | P0.28 / AIN4 | П4 | (GPIO), (АНАЛОГОВЫЙ), LEDCOL (1) , (PWM), (UART) | O | – | |
37 | БТН_А | P0.14 | п5 | (GPIO), КНОПКА (A) , (PWM), (UART) | I | e10Ku, i12Kd? | |
30 | COLR4 | П1.05 | п6 | (GPIO), LEDCOL (4) , (ШИМ), (UART) | O | – | |
29 | COLR2 | P0.11 / TRACEDATA2 | п7 | (GPIO), LEDCOL (2) , (ШИМ), (UART) | O | – | |
КОЛЬЦО1 | П1 | } | |||||
КОЛЬЦО1 | П1 | } | |||||
1 | 19 | КОЛЬЦО1 | P0.03 / AIN1 | П1 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
КОЛЬЦО1 | П1 | } | |||||
38 | GPIO1 | P0.10 / NFC2 | п8 | GPIO , ШИМ, UART (NFC2) | I | i12Kd | |
28 | GPIO2 | P0.09 / NFC1 | П9 | (GPIO), (ШИМ), (UART), (NFC1) | O | – | |
23 | COL5R | P0.30 / AIN4 | п10 | (GPIO), LEDCOL (5) , (АНАЛОГОВЫЙ), (ШИМ), (UART) | O | – | |
9 | БТН_Б | п0,23 | п11 | (GPIO), КНОПКА (B) , (ШИМ), (UART) | I | e10Ku, i12Kd? | |
40 | GPIO4 | P0.12 / TRACEDATA1 | п12 | (GPIO), ДОСТУПНОСТЬ , (ШИМ), (UART) | I | i12Kd | |
КОЛЬЦО2 | P2 | } | |||||
КОЛЬЦО2 | P2 | } | |||||
2 | 20 | КОЛЬЦО2 | P0.04 / AIN2 | P2 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
КОЛЬЦО2 | P2 | } | |||||
6 | SCK ВНЕШНИЙ | P0.17 | п13 | GPIO , SPI (SCLK), ШИМ, UART | I | i12Kd | |
5 | MISO ВНЕШНИЙ | P0.01 / XL2 | п14 | GPIO , SPI (MISO), ШИМ, UART | I | i12Kd | |
4 | MOSI ВНЕШНИЙ | P0.13 | P15 | GPIO , SPI (MOSI), ШИМ, UART | I | i12Kd | |
34 | GPIO3 | П1.02 | P16 | GPIO , ШИМ, UART | I | i12Kd | |
+ V_TGT | БП (V_TGT) | – | |||||
+ V_TGT | } | – | |||||
+ V_TGT | } | – | |||||
3 В | + V_TGT | } БП (V_TGT) | – | ||||
+ V_TGT | } | – | |||||
+ V_TGT | БП (V_TGT) | – | |||||
17 | I2C ВНЕШНИЙ SCL | P0.26 | п19 | (GPIO), I2C (SCL) , (ШИМ), (UART) | O | e4k7u | |
16 | I2C EXT SDA | P1.00 / TRACEDATA0 | п20 | (GPIO), I2C (SDA) , (ШИМ), (UART) | I | e4k7u | |
ЗЕМЛЯ | БП (ЗЕМЛЯ) | – | |||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | ЗЕМЛЯ | } БП (GND) | – | ||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | БП (ЗЕМЛЯ) | – |
м: b кольцо | мод | схема | MCU | с / ш | функции | директор | тянуть? |
---|---|---|---|---|---|---|---|
21 | COL1R | P0.04 | П3 | (GPIO), (АНАЛОГОВЫЙ), LEDCOL (1) , (PWM), (UART) | O | – | |
PAD1 | P0 | } | |||||
PAD1 | P0 | } | |||||
0 | 18 | PAD1 | P0.03 | P0 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
PAD1 | P0 | } | |||||
22 | COL2R | п0.05 | П4 | (GPIO), (АНАЛОГОВЫЙ), LEDCOL (2) , (PWM), (UART) | O | – | |
37 | БТН_А | P0.17 | п5 | (GPIO), КНОПКА (A) , (PWM), (UART) | I | e10Ku, i12Kd? | |
30 | COL9R | П0,12 | п6 | (GPIO), LEDCOL (9) , (ШИМ), (UART) | O | – | |
29 | COL8R | П0.11 | п7 | (GPIO), LEDCOL (8) , (ШИМ), (UART) | O | – | |
PAD2 | П1 | } | |||||
PAD2 | П1 | } | |||||
1 | 19 | PAD2 | P0.02 | П1 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
PAD2 | П1 | } | |||||
38 | P0.18 | P0.18 | п8 | GPIO , ШИМ, UART | I | i12Kd | |
28 | COL7R | P0.10 | П9 | (GPIO), LEDCOL (7) , (ШИМ), (UART) | O | – | |
23 | COL3R | п0.06 | п10 | (GPIO), LEDCOL (3) , (АНАЛОГОВЫЙ), (ШИМ), (UART) | O | – | |
9 | БТН_Б | P0,26 | п11 | (GPIO), КНОПКА (B) , (ШИМ), (UART) | I | e10Ku, i12Kd? | |
40 | P0.20 | П0,20 | п12 | (GPIO), ДОСТУПНОСТЬ , (ШИМ), (UART) | I | i12Kd | |
PAD3 | P2 | } | |||||
PAD3 | P2 | } | |||||
2 | 20 | PAD3 | P0.01 | P2 | } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART | I | e10Mu, i12Kd |
PAD3 | P2 | } | |||||
6 | SCK | п0,23 | п13 | GPIO , SPI (SCLK), ШИМ, UART | I | i12Kd | |
5 | MISO | P0.22 | п14 | GPIO , SPI (MISO), ШИМ, UART | I | i12Kd | |
4 | MOSI | П0.21 | P15 | GPIO , SPI (MOSI), ШИМ, UART | I | i12Kd | |
34 | P0,16 | P0,16 | P16 | GPIO , ШИМ, UART | I | i12Kd | |
+ V_TGT | БП (V_TGT) | – | |||||
+ V_TGT | } | – | |||||
+ V_TGT | } | – | |||||
3 В | + V_TGT | } БП (V_TGT) | – | ||||
+ V_TGT | } | – | |||||
+ V_TGT | БП (V_TGT) | – | |||||
17 | SCL | P0.00 | п19 | (GPIO), I2C (SCL) , (ШИМ), (UART) | O | e4k7u | |
16 | SDA | п0.30 | п20 | (GPIO), I2C (SDA) , (ШИМ), (UART) | I | e4k7u | |
ЗЕМЛЯ | БП (ЗЕМЛЯ) | – | |||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | ЗЕМЛЯ | } БП (GND) | – | ||||
ЗЕМЛЯ | } | – | |||||
ЗЕМЛЯ | БП (ЗЕМЛЯ) | – |
колонка | цель |
---|---|
м: кольцо | базовый интерфейс micro: bit (5 колец на передней панели) |
мод | номер пина на модуле: бит |
схема | имя символа в схеме micro: bit |
MCU | фактическое имя контакта микросхемы Nordic MCU |
серия | имя, которое используется в программном обеспечении среды выполнения DAL |
функций | все возможные функции, ЖИРНЫЙ по умолчанию.скобки указывают на использование с осторожностью |
дирек | условия запуска (направление) при загрузке micro: bit: вход или выход |
тянуть? | подтягивающих или понижающих резисторов. e10Mu означает внешнюю подтяжку 10 МОм, i12Kd означает внутреннюю подтяжку 12 кОм. |
Банкноты
КОЛЬЦА для 0, 1, 2, 3 В и GND также подключены к соответствующим кольцам обратной стороны на краевом разъеме.
Кольца 3V и GND имеют защитные полосы по обе стороны от больших колец, чтобы избежать ухудшения характеристик устройства из-за проскальзывания соединений зажимов типа «крокодил». Следует проявлять осторожность с кольцами 0, 1 и 2, чтобы избежать короткого замыкания зажимов типа «крокодил» на соседние контакты, что может вызвать незначительные помехи в схеме, отображаемой в данный момент на светодиодной матрице, или внести некоторые неточности в показания светочувствительности.
Драйвер DAL DynamicPWM (и лежащие в его основе периферийные устройства таймера Nordic) предписывают, что ШИМ может быть активен только на 3 выводах одновременно.Любая попытка выделить 4-й контакт для использования ШИМ отключит один из существующих контактов ШИМ.
Контакты цифрового входа по умолчанию настроены с внутренними понижающими резисторами, когда контакты настроены DAL.
Функции, указанные в скобках, следует использовать с осторожностью, так как другие функции устройства могут стать нестабильными, ухудшаться или перестать работать, если их нормальное использование сначала не отключено в программном обеспечении.
Исходный файл для таблицы распиновки хранится в формате CSV.Вы можете загрузить его в электронную таблицу и отсортировать и отфильтровать любым удобным для вас способом. В этой папке также есть заархивированный скрипт Python, который вы можете загрузить, чтобы повторно сгенерировать версию таблицы уценки карты контактов, используемой на этой странице, из файла .csv.
Вывод с пометкой «ДОСТУПНОСТЬ» используется для включения / отключения встроенного режима доступности и не должен использоваться ни для чего другого (даже если он может использоваться как GPIO для тестирования). В будущих версиях официальных редакторов micro: bit может быть удалена возможность записи на этот вывод.
Отключение функции по умолчанию
Контакты, помеченные скобками вокруг функций, требуют отключения функций по умолчанию для этого контакта, прежде чем можно будет использовать другие функции.
контактов: P3, P4, P6, P7, P9, P10
Эти контакты подключены к светодиодному матричному дисплею, а также к соответствующему режиму измерения внешнего освещения. Чтобы отключить функцию драйвера дисплея (которая автоматически отключит функцию светочувствительности), вызовите функцию DAL display.включить (ложь)
. Чтобы позже снова включить драйвер дисплея, вызовите функцию DAL display.enable (true)
.
Также обратите внимание, что матрица LED 3×9 соединяет светодиоды с соответствующими резисторами через эти контакты, поэтому вы должны учитывать это при разработке схем для использования этих контактов для других целей.
контакты: P5, P11
Эти контакты назначены двум кнопкам на плате. В их настройках по умолчанию со всеми стандартными языками высокого уровня есть глобальный экземпляр uBit, содержащий: uBit.buttonA
, uBit.buttonB
и uBit.buttonAB
.
Кнопки подключаются к системному таймеру в их конструкторе для регулярного устранения ошибок. Однако, если вы хотите полностью удалить эту функцию и использовать физические контакты для других целей, вы можете удалить uBit.buttonA
, он вызовет деструктор C ++ и отменит регистрацию экземпляра кнопки из системного таймера, эффективно отключив все DAL активность с этим булавкой. Затем можно использовать экземпляр MicroBitPin
вокруг имени физического вывода, чтобы управлять им напрямую, без вмешательства со стороны DAL.
Однако имейте в виду, что на плату micro: bit установлены внешние подтягивающие резисторы 10 кОм.
контакты: P19, P20
Эти контакты назначены шине I2C, которая используется как бортовым датчиком движения. Настоятельно рекомендуется избегать использования этих контактов для каких-либо функций, кроме I2C.
Можно отключить службы DAL, которые используют эти контакты в качестве шины I2C, но устройство датчика движения по-прежнему будет подключено к шине и может пытаться интерпретировать сигналы как полезные данные, что может создать некоторые нежелательные побочные эффекты на контакты SDA и прерывания.На оба контакта на плате установлены подтяжки 4K7, поэтому лучше всего использовать эти два сигнала для добавления других устройств I2C.
Основная причина, по которой вы могли бы использовать эти контакты для других целей, была бы, если бы вы разрабатывали свой собственный вариант micro: bit без каких-либо устройств I2C, а затем он освободил бы еще два контакта для других целей.
Возможности источника питания
Существует специальная страница о возможностях и параметрах источника питания, которая лучше определяет, как вы можете использовать GND и кольца 3V
Возможности GPIO
NRF51
Эти ключевые параметры GPIO записаны непосредственно из разделов 6, 7 и 8 таблицы данных nRF51822 и представлены здесь в качестве удобной справочной информации.
КЛЮЧ | Описание | раздел | мин. | Макс |
---|---|---|---|---|
ОБЪЕМ | Низкое выходное напряжение | 8,23 | VSS | 0,3 В |
VOH | Высокое выходное напряжение | 8,23 | ВДД-0,3 | VDD |
VIL | Входное напряжение для низкого логического уровня | 8.23 | VSS | 0,3 * VDD |
VIH | Входное напряжение для высокого логического уровня | 8,23 | 0,7 * VDD | VDD |
ххх | Максимальный ток источника от вывода IO | 8,23 | – | 5 мА |
ххх | Максимальный ток стока на вывод IO | 8,23 | – | 5 мА |
VIO | Допустимые напряжения на контакте IO | 6 | -0.3В | VDD + 0,3 |
ххх | Сопротивление контакта при входе | ? | TBC | |
VDD (o) | Диапазон рабочего напряжения (LDO) | 9 | 1,8 В | 3,6 В |
VDD (а) | Абсолютный диапазон напряжения | 9 | -0,3 В | + 3,9 В |
VSS | Ссылка на землю | 6 | 0V | 0V |
РПУ | Сопротивление подтягиванию | 8.23 | 11 К | 16 К |
РПД | Сопротивление прижатию | 8,23 | 11 К | 16 К |
ПРИМЕЧАНИЕ 1. Максимальное количество выводов, сконфигурированных как высокоприводные (5 мА) одновременно, составляет 3 контакта.
ПРИМЕЧАНИЕ 2: Наиболее распространенным способом превышения максимального напряжения на выводах является присоединение индуктивной нагрузки, такой как динамик, двигатель или пьезоэмплер, непосредственно к выводу.Эти устройства часто имеют значительную обратную ЭДС при включении и будут генерировать напряжения, превышающие максимальные характеристики контактов GPIO, и могут вызвать преждевременный отказ устройства.
ПРИМЕЧАНИЕ 3: Вывод с пометкой «ДОСТУПНОСТЬ» используется для включения / отключения встроенного режима доступности и не должен использоваться ни для чего другого (даже если он может использоваться как GPIO для тестирования). В будущих версиях официальных редакторов micro: bit может быть удалена возможность записи на этот вывод.
ПРИМЕЧАНИЕ 4: BBC предлагает в руководстве по безопасности, что максимальный ток, который вы можете потреблять от всего краевого разъема в любой момент, составляет v190 мА.Это установлено на основе бюджета в 30 мА для встроенных периферийных устройств и того факта, что встроенный регулятор KL26 при питании от USB рассчитан максимум на 120 мА. На последней версии платы максимальный ток составляет V2270 мА, хотя возможно, что встроенный микрофон и динамик могут потреблять больше тока, поэтому это значение TBC.
NRF52
Эти ключевые параметры GPIO записаны непосредственно из разделов 6, 7 и 8 таблицы данных nRF52833 и представлены здесь в качестве удобной справочной информации.
КЛЮЧ | Описание | раздел | мин. | Макс |
---|---|---|---|---|
VOL, SD | Низкое выходное напряжение, стандартный привод, 0,5 мА, VDD ≥ 1,7 | 6.8.3 | VSS | ВСС +0,4 |
VOL, HDH | Выходное напряжение Низкое, высокое напряжение, 5 мА, VDD ≥ 2,7 | 6.8.3 | VSS | VSS +0.4 |
VOL, HDL | Выходное напряжение Низкое, высокое напряжение, 3 мА, VDD ≥ 1,7 | 6.8.3 | VSS | ВСС +0,4 |
VOH, SD | Высокое выходное напряжение, стандартный привод, 0,5 мА, VDD ≥ 1,7 | 6.8.3 | ВДД -0,4 | VDD |
VOL, HDH | Выходное напряжение How, высокий привод, 5 мА, VDD ≥ 2,7 | 6.8,3 | ВДД -0,4 | VDD |
VOL, HDL | Выходное напряжение How, высокий привод, 3 мА, VDD ≥ 1,7 | 6.8.3 | ВДД -0,4 | VDD |
VIL | Входное напряжение для низкого логического уровня | 6.8.3 | VSS | 0,3 * VDD |
VIH | Входное напряжение для высокого логического уровня | 6.8,3 | 0,7 * VDD | VDD |
ххх | Максимальный ток источника от вывода IO | TBC | – | TBC |
ххх | Максимальный ток стока на вывод IO | TBC | – | TBC |
VIO≤3,6 | Допустимые напряжения на контакте IO с VDD ≤3,6 | 9 | -0.3В | VDD + 0,3 |
VIO> 3,6 | Допустимые напряжения на выводах IO с VDD> 3,6 | 9 | -0,3 В | 3,9 |
ххх | Сопротивление контакта при входе | ? | TBC | |
VDD | Диапазон рабочего напряжения (LDO) | 7 | -0,3 В | 3.9 В |
VDDH | Абсолютный диапазон напряжения | 6 | -0,3 В | 5,8 В |
VSS | Ссылка на землю | 9 | 0V | 0V |
РПУ | Сопротивление подтягиванию | 6.8.3 | 11 К | 16 К |
РПД | Сопротивление прижатию | 6.8,3 | 11 К | 16 К |
Разъемы и вставки
Существует ряд поставщиков краевых соединителей для BBC micro: bit в различных формах, таких как сквозное отверстие под прямым углом, сквозное отверстие для стойки и поверхностное крепление для стойки.
Существует 80-контактный двухсторонний разъем для печатной платы с шагом 1,27 мм, который можно купить в различных магазинах.
В крайнем случае, также можно использовать старый краевой разъем PCI от материнской платы ПК, так как шаг такой же (но он немного шире).
Есть также несколько хороших идей, которые всплыли в сообществе, например, использование болта с потайной головкой или цилиндрической головкой подходящего размера или даже вставок, напечатанных на 3D-принтере.
Можете ли вы помочь найти или спроектировать лучшее решение для подключения краевого разъема micro: bit? Делитесь с нами своими разработками и открытиями!
Edge Connectors для BBC micro: бит
Добавьте ваш коннектор в наш список
Дополнительная информация
Добро пожаловать в PC Partner
Распиновка специального разъема |
PS / 2 Адаптер для мыши |
Распиновка подходит для продуктов PC Partner с 5 контактами или 6 контактов на плате.
Для 5 контактов на плате
распиновка (вид сверху): | Для 6 контактов на плате
распиновка (вид сверху): | ||||
контакт # 1 | + 5В | штифт # 1 | Данные мыши | ||
контакт # 2 | Нет связи | контакт # 2 | Нет связи | ||
контакт # 3 | Данные мыши | контакт # 3 | Земля | ||
контакт # 4 | Земля | контакт # 4 | + 5В | ||
контакт # 5 | Часы с мышкой | контакт # 5 | Часы с мышкой | ||
контакт # 6 | Нет связи |
На
PS / 2 Кабель адаптера мыши (5-контактный или 6-контактный).
штифты заголовка) :
контакт # 1
Данные мыши контакт # 2 Нет соединение контакт # 3 Земля контакт # 4 + 5В контакт # 5 Часы-мышь pin # 6 Нет соединение |
Следующие
распиновка применима для всех продуктов PC Partner с
4 контакта, 5 контактов и 7 контактов Инфракрасные заголовки. Вкл.
Разъемы материнской платы (вид сверху):
4-контактный разъем | 7-контактный разъем | 5-контактный разъем | |||||
контакт # 1 | IR_RX | штифт # 1 | IR_RX | штифт # 1 | Vcc | ||
контакт # 2 | Земля | контакт # 2 | Земля | контакт # 2 | Не подключается | ||
контакт # 3 | IR_TX | контакт # 3 | IR_TX | контакт # 3 | IR_RX | ||
контакт # 4 | Vcc | контакт # 4 | Vcc | контакт # 4 | Земля | ||
контакт # 5 | Не подключается | контакт # 5 | IR_TX | ||||
контакт # 6 | Не подключается | ||||||
контакт # 7 | Не подключается |
Ключ Разъем для светодиода замка и питания |
Распиновка
подходит для всех продуктов с 5-контактным замком Key Lock
разъем.
Вкл.
5-контактный разъем материнской платы (вид сверху):
контакт # 1 | LED Мощность |
контакт # 2 | Нет связи |
контакт # 3 | Земля |
контакт # 4 | Клавиатура Ингибитор |
контакт # 5 | Земля |
Распиновка применимо для всех продуктов.
|
|
Распиновка подходит для всех продуктов с 16-контактным разъемом VGA Разъем.
контакт # | Сигнал | пин # | Сигнал |
1 | КРАСНЫЙ | 2 | ЗЕЛЕНЫЙ |
3 | СИНИЙ | 4 | VCC |
5 | GND_VGA | 6 | GND_VGA |
7 | GND_VGA | 8 | GND_VGA |
9 | VCC | 10 | GND_VGA |
11 | VCC | 12 | SDA |
13 | HSYNC | 14 | VSYNC |
15 | SCL | 16 | NC |
