Как подключить и настроить видеорегистратор. Подключение камеры к регистратору

Содержание статьи

Существует несколько способов подключения видеорегистратора, каждый из которых позволяет работать с устройством удаленным способом. Важно знать как выполняется установка, какие требования необходимо соблюдать. Специалисты Инфотех выполнят качественный монтаж видеонаблюдения с учетом действующих требований.

Особенности подключения к компьютеру

Регистратор можно настроить при помощи сети интернет. Для этого используют следующие способы:

Спутниковая связь	Дает хорошую зону охвата. При этом учитывается высокая стоимость услуг, которая подходит крупным компаниям.
Мобильный телефон	Обеспечивается подвижность и независимость от места расположения. Из-за небольшой области охвата вариант подходит для одной или нескольких камер.
Модем (кабельный интернет)	В данном случае требуется телефонная линия.
Подключение к провайдеру при помощи кабеля напрямую	Дает хороший показатель стоимости и скорости передачи данных
Подключение через роутер	Оптимальное решение для большинства компаний и частных пользователей.

Обратите внимание! Самым простым вариантом становится подключение через роутер. При этом можно обращаться к статическому IP-адресу. Для этого его вводят в адресной строке браузера.

Особенности первого включения

При первом включении можно услышать звуковой сигнал, который сообщает об ошибке жесткого диска. Если он уже вставлен, желательно провести форматирование. Если в регистраторе нет жесткого диска, его можно подключить принудительно.

Инструкция включает следующие действия:

Необходимо подключить жесткий диск непосредственно к видеорегистратору

Затем проводится активация видеорегистратора

Осуществляется настройка оборудования при помощи Web-интерфейс

Нужно добавить устройство к предусмотренному облачному сервису

Важно заранее уточнить, как выполняется настройка видеорегистратора видеонаблюдения в зависимости от модели. В этом случае можно провести работу с минимальной потерей времени. Если нет навыков подобной работы, можно вызвать профильного специалиста.

Особенности подключения через PoE

Одним из простых и удобных типов видеорегистраторов являются модели с возможностью подключения через PoE. При этом не придется покупать дополнительное оборудование, а отдельное питание для каждой камеры не потребуется. Основное преимущество подобных моделей является самостоятельное питание камер без дополнительного оборудования. Это отличное решение, когда нет доступа к локальной сети. Как подключить камеру к видеорегистратору с технологией PoE?

Если имеются специальные порты, допускается как отдельное подключение, так и при помощи внешней локальной сети. При этом возможно смешанное подключение. Внешние камеры добавляют после редактирования каналов PoE. Для этого метод добавления меняется на ручной тип.

При этом важно учитывать, что использовать PoE-порт для нескольких камер будет некорректно. Он рассчитан только на одно устройство. Если подключить несколько камер вместе первого канала будут отображаться камеры, подключенные к коммутатору.

При этом важно учитывать, что использовать PoE-порт для нескольких камер будет некорректно. Он рассчитан только на одно устройство.
Если подключить несколько камер вместе первого канала будут отображаться камеры, подключенные к коммутатору.

Подключение камеры к видеорегистратору осуществляется простым способом. Если они неактивны, осуществляется автоматическая активация. Для этого используется пароль регистрация и IP-адрес, который можно уточнить в настройках регистратора. Стандартный вариант — 192.168.254.1. Для камер видеорегистратор раздает адреса. начиная со 192.168.254.2.

Особенности подключения видеорегистратора

Как подключить видеорегистратор к интернету правильно? Данный процесс включает две основные стадии. В первую очередь нужно настроить регистрирующее устройство на статический сетевой адрес. После этого нужно перенаправить устройство с локальных IP-адресов на один выделенный и назначить для каждого отдельный порт. Эта работа осуществляется через настройки маршрутизатора. Если не получается подключить выделенный IP-адрес, можно использовать DNS-сервис. Подключение возможно через TVI видеорегистратор.

На следующем этапе осуществляется настройка роутера:

Необходимо открыть меню регистратора, после чего нужно зайти в меню «Сеть»

Здесь нужно изменить DHCP на STATIC (статический или постоянный адрес)

После этого вводится IP-адрес видеорегистратор, шлюз маршрутизатора, маску подсети, адрес DNS сервера (данные соответствуют настройкам роутера)

Далее нужно сохранить настройки и перезагрузить видеорегистратор

Если сложно самостоятельно выполнить подключение и настройку оборудования, можно обратиться к специалисту. Закажите в нашей компании ip видеорегистратор с последующей установкой. Для предварительной консультации можно позвонить менеджеру. Он поможет выбрать оборудование, организует выезд мастеров для выполнения монтажных работ.

Вас заинтересует

Подключение видеорегистратора без прикуривателя | Аларм-авто

01.05.2020 Подключение видеорегистратора без прикуривателя

Приобретение видеорегистратора помогает автовладельцам решать проблемы безопасности на автомагистралях и не только.

Он позволит разрешить сомнения в спорной ситуации, и найти нарушителя, повредившего автомобиль в отсутствие хозяина. Источником электричества автомобиля служит пресловутый прикуриватель. Мы предлагаем несколько альтернативных способов, как подключить видеорегистратор без прикуривателя.

Альтернативные методы подключения

Подсоединение к лампе.
Прямое подсоединение к АКБ.
Подсоединение регистратора к замку зажигания.
Подключение к автомагнитоле.

Помните о том, что все вышеперечисленные методы требуют от человека знаний, опыта. Умело используя их, можно включить регистратор в работу, не нарушив обшивку салона.

Способы подключения следует выбирать в зависимости от месторасположения прибора. Например, Вы хотите установить видеорегистратор за зеркалом заднего вида, значит, смело подключайте его к лампе. Метод позволяет сэкономить электрический кабель. Любой способ напрямую зависит от задач, выполняемых данным прибором. Если видеорегистратор выполняет задачу по круглосуточному отслеживанию обстановки, значит, разумно подсоединить его к аккумуляторной батарее. Такая методика позволяет регистратору выполнять свои функции даже при неработающем двигателе.

Подключение к лампе

На рисунке показано, как правильно припаять провода к контактам блока питания.

Припаянную проводку следует хорошо заизолировать.

Устройство будет работать исправно, если подавать «+» и «-» к соответствующим контактам адаптера питания от прибора. Подготовив блок питания, начинаем работать с лампой.

Снимаем с нее плафон. Затем тестером или мультиметром определяем расположение клемм, находим «+» и «-». Проводка должна быть под напряжением. Оголенный участок провода подключаем к устройству. После подключения регистратора в сеть следует надеть плафон на лампу, закрепить кабель, спрятав его под обшивку салона.

Блок питания — важная составляющая в этой цепи. Следует отметить, что напряжение питания прибора составляет 5В, тогда как прикуриватель имеет напряжение 12В.

Подключение устройства к АКБ

Видеорегистратор можно напрямую подключить через АКБ в сеть автомобиля. Необходимо иметь определенные навыки, знание устройства моторного отсека. Чтобы произвести подобную процедуру, потребуется несколько проводов, предохранитель 15 А. Один из проводов подключается непосредственно к устройству. Красный провод подсоединяется к заряду «+». Проводку следует протянуть в моторный отсек. Провод с отрицательным зарядом «-» подключается к кузову.

Для удобства эксплуатации прибора необходимо установить переключатель.

Переключатель обеспечивает бесперебойное питание устройства напрямую от АКБ. Таким способом могут воспользоваться только специалисты,обладающие навыками работы с двигателями.

Подключение к замку зажигания

Данный метод подключения предусматривает подачу питания на прибор сразу же после поворота ключа зажигания, что доставляет владельцам автотранспорта некоторые неудобства. Наверное, поэтому такой способ не получил должного признания автовладельцев.

На начальном этапе необходимо четко зафиксировать прибор на переднем стекле авто.

После фиксации прибора подключают кабель питания. Для этого аккуратно проложите провод под обшивкой салона к замку зажигания. Пользуясь тестером найдите клемму «+», прикрепите провод от кабеля питания с аналогичной полярностью. Далее следует произвести аналогичную процедуру с проводом «-».

Подключение устройства к магнитоле

Данная методика пользуется огромной популярностью у владельцев автотранспортных средств. Она такая же простая, как подключение к лампе. Ее преимуществом является то обстоятельство, что мощность магнитолы в 5 В полностью отвечает показателям питания регистратора.

Чтобы подсоединить устройство не нужно приобретать специальные переходники. Зафиксируйте и подключите через оранжевый провод, который соединен с магнитолой. Его легко найти под передней панелью.

Основные требования к подключению

Основным требованием выполнения установки регистратора является неукоснительное соблюдение правил техники безопасности. Несоблюдение данных правил приведет к аварийным ситуациям, исход которых довольно печален. Неправильное подключение прибора может спровоцировать короткое замыкание и возгорание проводки.

При выполнении процедуры подключения нужно руководствоваться утвержденными правилами:

подключая видеорегистратор к аккумуляторной батарее нужно предварительно откинуть клеммы от АКБ. Данный шаг предотвратит риск возникновения возгорания проводки;
используйте паяльник с предельной осторожностью, не причиняя вреда аккумулятору;
избегайте перегиба кабеля, тщательно проверяйте целостность изоляции;
для правильного определения напряжения на кабеле используйте тестер.

Для круглосуточного наблюдения за окружающей обстановкой подключение выполняют непосредственно к АКБ. Видеорегистратор будет выполнять свои функции вне зависимости от работы двигателя.

Выводы

Установку видеорегистратора нужно доверять только специалистам, обладающим определенным багажом знаний. Лучшим решением этой проблемы станет обращение в сервисные центры. Приобрести качественные изделия предлагает клиентам компания «АЛАРМ-АВТО ПЛЮС». Ознакомиться с ценами на видеорегистраторы в Туле можно в соответствующем разделе сайта.

Как выполняется подключение к плафону освещения видеорегистратора

Подключаем видеорегистратор

Видеорегистраторы уже давно стали неотъемлемой частью практически всех автомобилей, и подключение видеорегистратора к плафону освещения, системе зажигания и другим источникам электропитания в автомобиле вызывает все больший интерес. Ведь в отличие от стандартной схемы подключения от прикуривателя такие способы позволяют скрыть все провода и тем самым облагородить салон. Кроме того, это позволяет освободить гнездо прикуривателя для подключения зарядки мобильного, фонарика, планшета и других девайсов.

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

На фото указано, как должны подключаться провода

Обратите внимание! Очень важно подать «+» и «-» к соответствующим контактам вашего регистратора. В противном случае вы рискуете спалить ваш девайс. Поэтому предварительно убедитесь в знаке электрического тока на каждом из проводов, при подключении от прикуривателя.

Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей. Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать. В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

Обратите внимание! Напряжение на прикуривателе 12В, а напряжение питания регистратора обычно 5В. Поэтому блок, вставляющийся в прикуриватель, выкидывать никак нельзя. А вновь смонтированные провода питания вы можете припаять либо к выводам, либо к контактам в самом блоке.

На этом подключение регистратора к плафону освещения окончено, и у нас есть возможность проверить работоспособность девайса. Если вы все сделали согласно нашей инструкции, то регистратор будет работать без проблем.

Вариант подключения к плафону освещения

На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.

Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

Итак:

Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
«Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.

Обратите внимание! Если вы подключите «массу» к корпусу автомобиля, то при поиске места снижения изоляции проводки это может вызвать массу проблем. Ведь по закону подлости об этом подключении вы забудете сами или забудете сказать в автомастерской. Поэтому лучше использовать стационарные клеммы электроразводки.

Подключение регистратора к системе зажигания

Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

Раздвоитель прикуривателя

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока.

Вывод

Зная, как подключить регистратор к плафону освещения, системе зажигания и другие методы подключения, вы можете выбрать оптимальный именно для вас.

При этом следует помнить, что, если вы не дружите с мультиметром и вообще с электричеством, не стоит экспериментировать. Лучше обратитесь к специалистам.

Удаленное Онлайн Видеонаблюдение Через Интернет С Регистратором Для Камер — Как Подключиться и Посмотреть?

Продолжаем серию статей про полезности, которые нам дает wifi, а именно про удаленное онлайн видео наблюдение с помощью сетевого видеорегистратора и камер через интернет. Простую схему мы уже разобрали в одной из прошлых статей. Однако использовать дома или в офисе компьютер в качестве регистратора не совсем удобно на постоянной основе, так как необходимо иметь круглосуточно работающий ПК, на диск которого будет записываться видео. Да и с удаленным доступом к камерам могут возникнуть трудности. Другое дело — построить систему онлайн видеонаблюдения с удаленным доступом к IP камерам с помощью подключения через регистратор. Именно о таком типе мы и поговорим.

Чем онлайн наблюдение через видео регистратор лучше компьютера?

Если у вас нет средств на покупку отдельного ПК для сервера, то гораздо более удобно купить специальный компактный видео регистратор и набор аналоговых или цифровых IP камер наблюдения. Изображение с них будет записываться на вставленный в корпус рекордера жесткий диск и одновременно транслироваться онлайн в локальную сеть и интернет.

Во-первых, это это удобно, так как экономит место. Регистратор небольшой по размеру и его можно спрятать где-то в укромном месте комнаты, что удобно для домашнего исопльзования.
Во-вторых, в большинстве современных моделей видеорегистраторов уже встроена поддержка различных сервисов, чтобы удаленно посмотреть видео с камер онлайн через интернет.
Еще одна особенность — поддержка приложений для просмотра онлайн видео с мобильных устройств — iOS и Android.

В сегодняшнем уроке мы своими руками создадим полноценную систему видеонаблюдения через интернет, чтобы вывести регистратор с трансляцией видео с камер через интернет на монитор компьютера или экран смартфона и одновременной записью на жесткий диск.

Комплект онлайн видеонаблюдения — сетевой регистратор и камеры

Итак, приступим. Сперва-наперво надо определиться с необходимым оборудованием. Для организации интернет-видеонаблюдения через регистратор потребуется:

Сам рекордер
Аналоговые или цифровые камеры (не IP)
Монитор с VGA кабелем
Кабели для подключения камер к регистратору, блоку питания и патчкорд для соединения его с роутером
Съемный жесткий диск для установки в регистратор и записи
Источник питания для камер и регистратора

Как я сказал, видеорегистраторы в основном имеют возможность работы с Интернет напрямую, но лучше все-таки делать это через роутер. Так проще настроить работу с сервисами для удаленного онлайн просмотра и вообще доступ к нему из локальной сети. К тому же же подключать отдельный тариф у провайдера и тянуть дополнительный кабель при уже одном имеющемся помещении не очень практично.

Составить такой набор можно самостоятельно, выбрав из множества представленных сегодня на рынке моделей. Однако новичку проще не изобретать велосипед, а остановиться на уже готовом решении, которое, например, предоставляет фирма UControl. Я уже неоднократно говорил, что не являюсь представителем какой-то фирмы и не рекламирую ничьи продукты — я говорю только о тех решениях, которые испробовал сам и которые считаю удобными для использования. Именно таким мне показались комплекты от UControl, которые предоставляют полный набор оборудования + приложения для работы с камерами через ПК и мобильные устройства.

Особенность работы фирмы UControl в том, что они предоставляют покупателям не только отдельные устройства, но также несколько готовых комплектов, с помощью которых можно легко самостоятельно своими руками создать систему наблюдения за каким-либо объектом. В этих готовых решениях все устройства гарантированно совместимы между собой, то есть не нужно ломать голову и тратить время в поисках, какие комплектующие совместимы друг с другом и через какие программы можно с ними работать.

Здесь все уже включено, от самих камер и регистраторов, различных блоков питания и кабелей для подключения камер, микрофонов и мониторов, и вплоть до наличия специального программного обеспечения для работы с этой системой как с ПК, так и через мобильные платформы. Также в сам регистратор уже будет предварительно вставлен жесткий диск — не придется устанавливать его самостоятельно — в общем, как говорится, all inclusive.

Предлагается несколько разных вариантов, отличающихся по цене и навороченности. Выбирайте любой — все они обеспечат подключение видеонаблюдения с записью на жесткий диск.

Если профессионал, возможно, предпочтет собирать систему видеонаблюдения самостоятельно, руководствуясь своими вкусами, то готовое решение, которое предлагает UControl будет очень кстати для новичков, которым гораздо удобнее получить все и сразу, один раз настроить и забыть про возможные описанные мной проблемы.

Для наглядности предлагаю посмотреть видеообзор одного из подобных комплектов.

Если все же хотите собрать комплект самостоятельно, то рекомендую в качестве регистратора видео использовать также проверенную продукцию компании Polyvision, а в качестве жесткого диска — WD Purple.

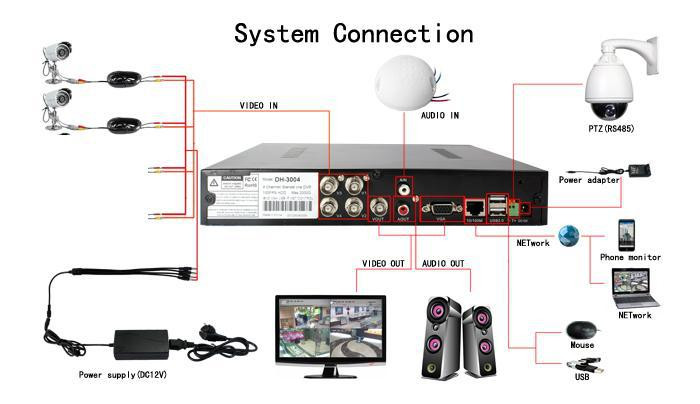

Схема подключения системы онлайн видеонаблюдения через интернет

Теперь определимся со схемой:

Камеры подключаются кабелями к регистратору.
Другим кабелем — к блоку питания. В комплектах UControl кабель используется комбинированный – сигнал+питание. С каждой стороны кабель уже имеет разъемы. Со стороны камеры разъемы на кабеле соединяются с ответными разъемами на камере. Со стороны рекордера сигнальный разъем подключается к видеовходу рекордера, а разъем питания – к блоку питания.
К регистратору подключаем по VGA отдельно стоящий монитор для того, чтобы картинка с камер происходящего постоянно была на виду. Также он понадобится для ввода настроек записи и подключения к локальной сети.
Далее видеорегистратор подключаем патчкордом к роутеру,с которого мы получаем интернет, или напрямую вставляем в него кабель от провайдера.
Дополнительно можно также еще прицепить в соответствующий аудио-вход микрофон.

В итоге должна будет получиться примерно такая картинка.

Запись видеонаблюдения с интернета на регистратор

Детально останавливаться на процессе соединения проводов я не буду — если не разберетесь сами, то для этого есть множество мануалов. Суть в том, что надо подключенные к источнику питания камеры присоединить к видеорегистратору, а регистратор к роутеру патчкордом (в разъем LAN) и так далее по схеме. Также не буду разбирать тонкую настройку работы видеорегистратора. В зависимости от модели они могут отличаться — штудируйте руководство.

Мы же поговорим о том, чего в руководствах пользователя как правило нет — как настраивается онлайн трансляция видеонаблюдения с камер на компьютеры по локалке, wifi и через интернет.

Для входа в меню выбираем соответствующую кнопку на пульте или вызываем его правым кликом мыши. Для входа в админку по умолчанию логин «admin», а пароль «123456», хотя при первом входе запрос пароля для авторизации отключен.

Здесь можно настроить время, параметры записи и т.д., но нам сейчас нужно задать для видеорегистратора отдельный IP адрес в нашей домашней сети. Переходим в регистраторе при помощи пульта управления в меню «Настройка > Сеть».

Установите следующие рекомендуемые параметры (ваши IP адреса могут отличаться от тех, что на скриншоте, в зависимости от настроек роутера):

Тип IP — Статический
Порт сервера (или в некоторых моделях он называется «медиа-порт») — 9000.
HTTP-порт — 80. Если он занят другим приложением, то производитель рекомендует прописывать 81, 8080 или 8888.
IP адрес — желаемый IP вашего видеорегистратора внутри подсети роутера. Например, если у роутера IP 192.168.1.1, то можно сделать ip регистратора 192.168.1.10.
Маска — 255.255.255.0
Шлюз — IP роутера, то есть 192.168.1.1

На вкладке «Email» можно настроить функцию оповещения по электронной почте в случае срабатывания детектора движения или подключенного к рекордеру датчика тревоги. В сообщении указывается ID (идентификационный номер) устройства, имя устройства, ID канала, с которого поступил сигнал оповещения, имя камеры, тип тревоги и время (в формате ч-м-с-г-м-д) срабатывания оповещения.

При срабатывании детектора движения к сообщению будет приложен снимок (или снимки) с экрана камеры в момент, когда в ней было зафиксировано движение. Если сработал подключенный датчик тревоги, то по умолчанию к сообщению будет приложен снимок экрана с камеры с тем же номером, что и вход, к которому подключен сработавший датчик тревоги.

Применяем параметры и сохраняем.

Теперь зайдите с компьютера, который подключен к тому же роутеру, через браузер по адресу нашего видеорегистратора — http://192.168.1.10. Здесь потребуется еще раз ввести логин и пароль администраторского доступа к устройству — посмотрите инструкцию, данные могут отличаться.

Далее, если вы используете не IE, а Opera, Firefox или Chrome вас попросят установить какое-то приложение, например, QickTime Player, для просмотра картинки с видеокамер. Устанавливаем необходимые дополнения, которые он попросит и все, смотрим прямую трансляцию видеонаблюдения с наших камер.

Если используете Internet Explorer, то перед этим разрешите ему загружать элементы ActiveX.
Открываем Internet Explorer заходим Сервис ->Свойства обозревателя > Безопасность > Другой. Находим здесь в разделе «Элементы ActiveX и модули подключения» все подразделы с заголовком настройки ActiveX и на всех пунктах ставим «Разрешить» или «Включить», кроме одного — «Использование элементов управления Active X, не помеченных как безопасные». Здесь нужно оставить значение «Спрашивать» или «Предлагать».

Также можно добавить наш IP в список надежных узлов. Для этого не выходя из вкладки «Безопасность» выберите «Надежные узлы > Узлы» и добавьте IP видеорегистратора. Снимите флажок «Для всех узлов этой зоны требуется проверка серверов» и сохраните. Перезапускам браузер и заходим на вышеуказанный адрес.

Если не удается установить элемент ActiveX, то либо у вас совсем старая версия Internet Explorer, либо использование ActiveX запрещено в настройках браузера. Для пользователей Windows Vista и 7 можно также попробовать отключить контроль учетных записей.

Для подключения к системе с мобильного устройства, можно воспользоваться усниверсальным приложением «Mobile Eye» — есть его версии для всех платформ — Android, iOS, Windows, Mac, Symbian, Win Mobile или Blackberry.

Заходим в раздел «Settings» и задаем все те же параметры — IP регистратора, веб-порт, логин и пароль в админку (на скрине они сделаны для другой конфигурации и отличаются от тех, что я приводил выше).

Для видеорегистраторов рассматриваемого нами UControl есть также отдельная разработанная программа — «Q-See QT View», которая также имеет версии для разных платформ мобильных операционных систем. Скачать ее можно с сайта производителя.

На этом первая часть нашего марлезонского балета закончена и в принципе можно было б остановиться. Но, мушкетеры не сдаются и идут до конца — сделаем теперь так, чтобы для нас было доступно видеонаблюдение через интернет.

Как подключиться к видеонаблюдению через интернет?

Как вы понимаете, сейчас смотреть за происходящим в помещении можно только с монитора и компа, а также других устройств, входящих в локальную сеть. Но бывает необходимость посмотреть удаленно, например, из дома или наоборот из офиса, если трансляция видеонаблюдения настроена дома.

Сразу предупрежу, что это не получится в случае если ваш внешний IP серый, то есть на выходе в интернет стоит маршрутизатор провайдера, который выдает один внешний адрес сразу нескольким абонентам. Подробнее про это читайте в статье про DDNS.

Если же внешний IP адрес белый, то есть три варианта.

Присоединить регистратор к интернету напрямую по кабелю.
Через роутер при помощи простой переброски портов. Оба они подходят, если у Вас выделенный IP — то есть, когда вы выходите в интернет, у вас всегда он одинаковый. Многие провайдеры за отдельную плату предоставляют такую возможность, однако если вы отдельно эту услугу не подключали, то скорее всего у вас динамический IР. Мы тоже платить лишних денег не будем — сделаем чуть сложнее, но зато на халяву — через сервис подмены динамических IP адресов на статические домены 3 уровня — так называемые DDNS.
И наконец, третий вариант доступен только для обладателей видеорегистраторов UControl в последней прошивке с поддержкой P2P подключения, то есть видеорегистратор подключается к интернету и автоматически сам связывается с удаленным сервером, на который можно попасть с любого компьютера из сети Интернет и войти в просмотр картинок с камер наблюдения.

Настройка регистратора видеонаблюдения через DDNS сервисы в интернете

Итак, начнем с того, что такое проброс портов. Мы задали в видеорегистраторе статический IP для локальной сети. Теперь его нужно указать нашему роутеру, что по этому адресу находится именно регистратор, чтобы при обращении к нему извне мы попадали именно на наше устройство.

Я буду показывать на роутере Zyxel Keenetic, но как вы знаете, везде интерфейс примерно идентичен.

Заходим в Домашняя сеть > Серверы (он еще может обозначаться как проброс портов, переадресация портов…)
Ставим галочку в пункте «Перенаправление портов».
Теперь прописываем следующие значения:
- В пункте «Порт» — веб-порт для нашего регистратора, т.е. 80
- В пункте IP — соответственно его ай пи, т.е. 192.168.1.10
- Описание — Задаем любое название нашему перенаправление
Будет выглядеть примерно так:
И делаем то же самое еще раз для порта 9000 (медиа-порт в регистраторе). Если вы используете видеорегистратор фирмы Polyvision, то дополнительно потребуется сделать то же самое с 8000 и 90.

Итак, у нас должно получиться, что проброшены порты: 80 (веб-порт), 9000 (медиа-порт) + дополнительно 90, 8000

На этом можно было б остановиться, если б был выделенный IP для нашего интернет-соединения. Но его нет, поэтому продолжаем дальше.

Теперь нам необходимо присвоить нашему динамическому внешнему IP определенный домен в интернете. Мы зарегистрируемся в бесплатном сервисе, предоставляющем данную услугу. Получится, что роутер, подключившись к интернету и получив внешний IP, запоминается этим сервисом и назначает ему зарегистрированный нами интернет-адрес, по которому мы будем заходить, чтобы посмотреть видеотрансляцию с камер.

Переходим по адресу no-ip.com, заводим учетную запись и добавляем свой бесплатный домен, например на servegame.com. Я дам название myvideoreg.servegame.com

В разделе «Host Type» поставьте галочку на «Port 80 Redirect» и в качестве порта укажите то число, которое задали для нашего регистратора, то есть у меня это то значение, которое я вводил для HTML-порт — «38078».

Если в качестве веб-порта в вашем регистраторе используется стандартный порт для веб-соединений «80», то можно вообще в no-ip никакого порта не прописывать, а оставить флажок на пункте «DNS Host (A)», который был активен по умолчанию.

Теперь возвращаемся обратно в админку роутера. Находим в разделе «Интернет» подпункт для настройки динамического адреса, или DynDNS (DDNS).

Выбираем из выпадающего списка NO-IP и вводим сюда только что зарегистрированный домен, логин и пароль, после чего сохраняем настройки.

После этого ждем, пока роутер сконнектится с сервисом.

Внимание!
Для тех, у кого интернет подключен через 3G или 4G модем (любого оператора, включая Yota), то DDNS переадресация у вас работать НЕ БУДЕТ! В этом случае обязательно у провайдера нужно заказывать услугу статического внешнего IP либо пользоваться описанным ниже способом подключения P2P!
При подключении камер через роутер для доступа к ним из интернета необходимо в маршрутизаторе отключить брандмауэр! Иначе страница с админкой камер будет недоступна

Теперь внимание — барабанная дробь……………………………………………

Заходим в браузере по адресу http://myvideoreg.servegame. com

и наслаждаемся прямым эфиром трансляции видеонаблюдения через интернет за вашим домом.

Настройка онлайн видеонаблюдения в интернете по P2P

А теперь поговорим о главном свойстве видеорегистратора UControl, который я использую в качестве примера настройки данной схемы видеонаблюдения. Данный рекордер имеет новую прошивку, которая сделала процесс подключения системы к интернету гораздо проще, чем это реализовано на других регистраторах, что будет еще более полезно для любительской настройки в домашних условиях своими руками.

Речь идет о технологии P2P, которая была буквально только что внедрена в регистраторы UControl. Так что вы станете одними из первых, кто сможет оценить все ее преимущества. Дело в том, что раньше для того, чтобы посмотреть картинку с камер через интернет ,необходимо было проделать целый ряд достаточно сложных для новичков действий. А именно, настроить работу с сервисом динамических IP адресов DDNS, который подменяет ваш меняющийся IP адрес в интернете на постоянный домен 3го уровня. Об этих процедурах я писал выше.

Теперь же про все это можно забыть. Процесс подключения к регистратору теперь сводится буквально к паре кликов мышкой.

После того, как вы настроили в нем сетевые параметры и рекордер подключился к интернету через кабель, заходим с компьютера на сайт qtview.com и вводим данные:

MAC-адрес видерегистратора без пробелов, который можно найти в меню устройства по пути «Главное меню > Информация > Сеть»
Логин — «admin»
Пароль -«123456»

Возможно, здесь браузер тоже попросит вас установить дополнительное расширение WebkitPlugin для работы с сервисом. После его перезапуска попадаем в веб-интерфейс управления камерами, аналогичный тому, что мы видели при работе с видеорегистратором через локальную сеть или домен DDNS — вот так просто и без всяких дополнительных телодвижений, что очень удобно для новичков.

Онлайн видеонаблюдение по регитратору через программу Q-See QT View для смартфона

Еще проще будет подключиться к регистратору с помощью мобильного телефона. Запустив фирменное приложение Q-See QT View, достаточно активировать сканер QR-кода и навести его на шифр, расположенный на наклейке на рекордере. После чего смартфон автоматически к нему подключится и получит доступ к картинкам с камер.

Как видите, схема видеонаблюдения для трансляции картинки через интернет хоть и сложная, но вполне по силам для Вас уважаемые читатели и не обязательно заказывать услуги по установке видеонаблюдения в ресторане у профессионалов. Единственное, придется неслабо потратиться на полный комплект видеонаблюдения — регистратор и камеры стоят достаточно дорого, но как говорится, красота требует жертв. Надеюсь, подключение не отнимет у Вас много сил.

На этом все, не забудьте подписаться на новости блога через RSS ленту, так как запланированы еще несколько статей по разным схемам видеонаблюдения, которые вы сможете применить для себя!

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Подключение и настройка видеорегистратора Hikvision

Здесь подробная фото и видео инструкция о порядке подключения и настройки сетевого видео регистратора — NVR (Network Video Recorder).

Различают два основных вида ip видеорегистраторов:

— С поддержкой технологии PoE (питание и данные к ip камере по одному сетевому кабелю). Преимущество в том, что внутри регистратора находиться PoE коммутатор, так соединив одним сетевым кабелем ip камеру Hikvision с регистатором, последний по технологии Plug & Play активирует камеру подаст на неё питание и через пол минуты появиться картинка с камеры, что освобождает от необходимости настраивать подключение вручную.

— Без POE подключение камер к регистратору происходит через коммутатор, а так же необходимо отдельно подать питание к камерам

Подключение видеорегистратора Hikvision

1 Способ построения системы с видеорегистратором с технологией РоЕ.

— Сетевым кабелем подключаем регистратор к роутеру.
— Сетевым кабелем подключаем ip камеру к регистратору в свободный РоЕ порт.
— Питание и данные к ip камере подаются по одному сетевому кабелю.

2 Способ построения системы с видеорегистратором без технологии РоЕ.

Подаем питание к ip камере 12 В, соединяем камеру сетевым кабелем с коммутатором, к нему же подключаем видеорегистратор
Соединяем всю систему с роутером по сетевому кабелю

3 Способ построения системы с видеорегистратором и монитором.

Видео регистратор являеться простым компьютером на базе ОС Linux.
Так, подключив напрямую кабелем VGA или HDMI монитор к регистратору, — можно осуществлять управление устройством мышкой, которая идет в комплекте поставки.

Первое включение видеорегистратора Hikvision

При первом включении видеорегистратора услышите повторяющийся звуковой сигнал предупреждающий об ошибке жесткого диска. Если жесткий диск уже вставлен, то отфарматируйте его в настройках регистратора. Если жесткий диск отсутствует в регистраторе, то можно принудительно отключить предупреждающий сигнал в настройках

Как отключить предупреждающий сигнал в видеорегистраторе Hikvision смотрите на видео ниже

Настройка видеорегистратора Hikvision

Ниже подробная видеоинструкция как:

— подключить жесткий диск к видеорегистратору

— активировать видеорегистратор Hikvision

— настроить видеорегистратор через web интерфейс

— добавление видеорегистратора к облачному сервису Hik-connect для просмотра через интернет

Как добавить ip камеру к видеорегистратору Hikvision без РОЕ

Видеоинструкция как активировать и добавить ip камеру к регистратору без текнологии РоЕ, при подключеном мониторе

Вместе с тем, вы всегда можете заказать у нас настроенный и готовый к установке комплект видеонаблюдения

Здесь — Готовые комплекты видеонаблюдения

Если остались вопросы, задавайте в комментариях ниже. Не забывайте указывайть модель устройства в вопросе.

Как осуществить подключение видеорегистратора к компьютеру

Автор: Александр Старченко

Любая система видеонаблюдения состоит из определённого количества камер и базового устройства, которое осуществляет запись информации поступающей с камер наблюдения, организацию видеоархива, обработку сигналов тревоги и выполняет многие другие функции. Интернет технологии позволяют усовершенствовать контроль за объектами и сделать его доступным с любых мобильных устройств. Важной и востребованной функцией является возможность из любой удалённой точки не только наблюдать изображение с любой видеокамеры в реальном режиме времени, но и просматривать видеоархив. Для этого необходимо подключить видеорегистратор к компьютеру, имеющему выход в интернет.

Содержание:

Типы видеорегистраторов
Подключение видеорегистратора к интернету
Проблемы, возникающие при подключении

Типы видеорегистраторов

В системах наблюдения обычно используются два типа видеорегистраторов:

PC-based DVR;
Stand-alone DVR.

PC-based DVR — обычный ПК с установленной платой видеозахвата, к которой и подключаются видеокамеры.

Stand-alone DVR — это автономные устройства осуществляющие запись, обработку и хранение видеоматериала в двоичном коде.

Полностью аналоговые устройства отошли в прошлое вместе с видеомагнитофонами, запись видеосигнала на которые так же осуществлялась в аналоговой форме. Сегодня в системах видеонаблюдения чаще всего применяются недорогие аналоговые камеры с высоким разрешением записи (AHD), сигнал с которых преобразуется в цифровую форму, компрессируется по одному из алгоритмов и записывается на жёсткий диск, поэтому все видеорегистраторы, даже работающие с аналоговыми камерами, имеют обозначение DVR или Digital Video Recorder (Цифровой Видео Рекордер).

Сетевой NVR видеорегистратор

Сетевые NVR видеорегистраторы. Существует отдельная группа устройств, которые нет необходимости подключать к компьютеру, поскольку они работают в интернете, по определению. Это NVR (Network Video Recorder) или сетевой видеорегистратор. Такие устройства работают с цифровыми IP-камерами напрямую, которые подключаются к регистратору посредством UTP кабеля или Wi-Fi.

Подключение видеорегистратора PC-based DVR

Поскольку регистратор системы видеонаблюдения обеспечивает наблюдение за охраняемыми зонами с помощью монитора, подключение видеорегистратора к компьютеру требуется в том случае, когда нужен удалённый контроль за объектом. Самый простой вариант – это использование компьютера в качестве сервера системы видеонаблюдения. Видеорегистратор PC-based DVR представляет собой плату видеозахвата, которую необходимо установить в свободный разъём персонального компьютера. Плата должна отвечать ряду требований:

Количество входов должно соответствовать количеству видеокамер;
Конструкция платы должна подходить для данного компьютера;
Плата видеозахвата должна быть совместима с материнской платой.

Плата видеозахвата для компьютера

Определённые требования предъявляются и к компьютеру. Если он будет использоваться только как видеорегистратор, на одну две камеры наблюдения, можно использовать компьютер, работающий на любых версиях Windows, с небольшим объёмом оперативной памяти. Большее количество видеокамер потребует производительный процессор, объём оперативной памяти от 2 Гб и высокоскоростной жёсткий диск на 320-500 Гб. Маленький объём оперативной памяти приведёт к тому, что изображение будет «зависать». Аналоговые камеры подключаются к плате видеозахвата через разветвитель «Тюльпан» (BNC) – SVGA, который позволяет подключить до 8 видеокамер на один разъём платы.

Плата видеозахвата комплектуется установочным диском, на котором находится полный комплект драйверов, обеспечивающих совместимость устройств. Так же на диске находится рабочая программа, позволяющая полностью реализовать все необходимые функции:

Запись в режиме «non stop» с одновременным просмотром;
Запись с камер видеонаблюдения по расписанию;
Запись и отправка тревожных сообщений при срабатывании датчиков движения;
Сортировка видеоархива по заданным параметрам;
Удалённое управление всей системой через интернет.

Система видеонаблюдения, в которой функции регистратора выполняет персональный компьютер, должна быть надёжной и не зависеть от внешних факторов. Поэтому там, где перерывы в работе видеонаблюдения недопустимы, требуется подключения источника бесперебойного питания, чтобы обезопасить комплекс от пропадания электрической сети. Компьютер или сервер системы видеонаблюдения должен быть так же защищён системой паролей от несанкционированного доступа к камерам наблюдения и к архиву видеофайлов.

Подключение Stand-alone DVR к компьютеру

Видеорегистраторы типа Stand Alone DVR

Видеорегистратор такого типа представляет собой законченное устройство, предназначенное для приёма видеосигналов с камер наблюдения, сжатия сигнала по определённому алгоритму и записи видеофайлов на жёсткий диск. Рекордер так же записывает сигналы с микрофонов, установленных в камерах, через аудио входы и обрабатывает срабатывание датчиков движения.

Большинство современных видеорегистраторов можно подключить к персональному компьютеру с помощью специального кабеля. На задней стенке корпуса видеосервера находится разъём «NET», через который выполняется подключение видеорегистратора к компьютеру. Такой же разъём имеется и у компьютера, но он уже задействован, так как через него компьютер соединён с интернетом.

Для того чтобы подключить видеорекордер потребуется дополнительная сетевая карта. Эта плата вставляется в свободный слот на материнской плате и соединяется кабелем «патч-корд» с видеорегистратором. Самое сложное в процессе подключения, это правильное выполнение сетевых настроек, которое может отличаться у разных версий операционной системы. Для подключения к Windows 7 нужно выполнить следующую последовательность действий:

Пуск;
Панель управления;
Управление сетями и общим доступом;
Изменение параметров адаптера;
Беспроводное сетевое соединение – 2 клика.

В открывшемся окне «Состояние» нажать кнопку «Свойства» и в открывшемся окне выбрать строку «Протокол Интернета версии 4» далее нажать кнопку «Свойства».

Внимание! информация примерная, может отличаться в зависимости от производителя оборудования, в вашем случае вы можете придумать другие цифры, главное чтобы шлюз и адрес регистратора совпадали.

В строке IP-адрес ввести следующие данные: 192. 168. 0. 100, а в строке маска подсети записать стандартные цифры 255. 255. 255. 0. В строке «Шлюз» вводим IP адрес, который будем присваивать регистратору, например 192.168.0.101. Нажать «ОК» и сохранить изменения.

Далее выполняются настройки видеорегистратора. Для этого нужно открыть меню и войти в «Сетевые настройки». В строке IP-адрес последняя цифра изменяется на единицу 192. 168. 0. 101, а маска подсети вписывается без изменений. После сохранения данных можно подключить регистратор с помощью программного обеспечения.

Также Вас могут заинтересовать следующие статьи по теме, возможно в них Вы найдете более подробный ответ на Ваш вопрос:

В статье про видеонаблюдение через интернет Вы сможете найти информацию о 4-х способах реализации онлайн видеонаблюдения, в числе которых отдельным подразделом описывается настройка видеорегистратора при его подключении к компьютеру. Материал доступен по ссылке http://nabludaykin.ru/videonablyudenie-cherez-internet.
После подключения видеорегистратора к компьютеру и его настройки Вам может понадобиться специализированная программа для видеонаблюдения, при помощи которой Вы сможете на только просматривать изображение с камер, но и вести архив, настроить запись по движению, расписанию, возникновению шума, а также реализовать удаленное видеонаблюдение через интернет.
Видеонаблюдение при помощи облачных сервисов на сегодняшний день стремительно набирает популярность. Это неудивительно, т. к. для реализации удаленного доступа к камерам при помощи облака Вам не потребуется получать выделенный IP адрес и настраивать роутер — просто подключаете камеру к компьютеру, а она выполняет все необходимые настройки самостоятельно. Конечно, камеры для этого потребуются специализированные, с прошивкой под определенный сервис. Информацию об этом Вы можете узнать из статьи про облачное видеонаблюдение.

Подключение видеорегистратора к интернету

Схема подключения видеорегистратора к ПК и интернету

Подключение видеорегистратора к интернету можно выполнить напрямую, поскольку устройство имеет «LAN» порт, но использовать выделенную линию для этой цели нецелесообразно, поэтому такое подключение лучше всего выполнить через роутер. Прежде всего, нужно получить статический адрес у провайдера. Эта услуга платная, но сумма незначительная. Бывает, что роутеру уже присвоен не динамический, а именно статический адрес, тогда процесс подключения упрощается.

Скорость передачи данных. При работе с сетью видеонаблюдения через интернет необходимо учитывать скорость передачи данных, поскольку при скорости менее 2 Мбит/сек, картинка может искажаться или зависать. Качество изображения напрямую зависит от скорости трафика.

Способ без статического IP адреса. Если интернет провайдер может предоставить только динамический адрес, следует воспользоваться технологией DDNS, которая позволяет связать динамический адрес с доменным именем. Иначе говоря, роутер регулярно сообщает внешнему серверу свой динамический (постоянно меняющийся) адрес, а устройству присваивается постоянное доменное имя. Когда пользователь загружает в браузер это доменное имя, сервис перенаправляет его на последний поступивший адрес роутера. Связь установлена, и пользователь может из любой точки войти в свою систему видеонаблюдения и получать необходимую информацию.

Сервисы DDNS. Существует несколько сервисов позволяющих пользователю получить доменное имя и работать в интернете с устройством, имеющим динамический адрес. Один из таких сайтов это «no-ip.com». Сервис бесплатный и чтобы им воспользоваться, нужно перейти по ссылке, зарегистрировать новый аккуант – «Create Account» и заполнить все требуемые поля. По некоторым данным, сервис некорректно ведёт себя с почтовыми адресами mail.ru, поэтому лучше всего, для работы с этим сервисом зарегистрировать почтовый ящик на Яндекс или Gmail. После завершения регистрации на почтовый адрес придёт ссылка на активацию аккаунта. Затем нужно ввести свой логин и пароль и выполнить настройки хоста. Последняя процедура это настройка самого маршрутизатора.

Чтобы подключить видеорегистратор к компьютеру можно использовать возможности USB порта, но это можно реализовать только с определённым типом устройств.

Проблемы, возникающие при подключении

В процессе подключения может получиться так, что компьютер не видит видеорегистратор. Чаще всего это происходит из-за неправильно установленных опций, поэтому первое, что нужно сделать – это сбросить все настройки и тщательно всё установить заново. В некоторых случаях причиной может быть неправильная распиновка соединительного LAN-кабеля. Некоторые модели рекордеров имеют собственные настройки, которые необходимо внимательно соблюдать. В достаточно редких случаях причиной некорректного соединения может быть антивирусная программа или файрволл.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Как подключить видеорегистратор или камеру EZVIZ, Hikvision и Safire к Ajax

Обновлено 2 декабря, 2020

В октябре 2017 года мы добавили возможность подключения любых IP-камер с поддержкой RTSP-протокола к системе безопасности Ajax. Для этого требовалось получить RTSP ссылку на видеопоток, что оказалось непростой задачей для пользователей без опыта в подключении камер видеонаблюдения.

Чтобы упростить процесс до уровня привязки устройств Ajax, мы интегрировали камеры и видеорегистраторы Dahua, а теперь и камеры EZVIZ, Hikvision и Safire.

Мы не несём ответственность за нестабильную работу подключенных устройств видеонаблюдения, так как интеграция работает с помощью стороннего SDK. Рекомендуем подключать камеры и видеорегистраторы с помощью RTSP-ссылки.

Как видео передается в приложение Ajax

Поток с камеры или видеорегистратора (DVR) транслируется на облако EZVIZ, Hikvision и Safire. Из облака при помощи SDK производителя видеопоток передается в приложения Ajax.

К системе безопасности Ajax можно подключить любой видеорегистратор или IP-камеру EZVIZ, Hikvision и Safire. Всего можно подключить:

Модель хаба	Устройств видеонаблюдения
Hub	до 10
Hub 2	до 25
Hub Plus	до 50
Hub 2 Plus	до 100

Прежде чем привязать к Ajax видеорегистратор или камеру EZVIZ, Hikvision и Safire

Для добавления устройств видеонаблюдения необходимо иметь учетную запись EZVIZ. Зарегистрируйтесь, если у вас еще нет учетной записи.

В сервис EZVIZ нельзя войти используя логин и пароль от учётной записи HikConnect.

Подключите и настройте камеру или видеорегистратор к вашей учётной записи EZVIZ, следуя рекомендациям инструкций производителя. Без подключения к учётной записи EZVIZ интегрировать устройство видеонаблюдения в систему безопасности Ajax не получится.

Если камера или видеорегистратор подключён только к учётной записи HikConnect, вам необходимо подключить её и к аккаунту EZVIZ. Для этого зарегистрируйте учётную запись EZVIZ и подключите камеру или регистратор следуя рекомендациям производителя. Учитывайте, что имейл адрес учётных записей должен отличаться. Например, адрес [email protected] нельзя использовать для аккаунта EZVIZ и HikConnect.

Если для учётной записи EZVIZ указан регион “Россия”, используйте приложения Ajax Security System RU и Ajax PRO RU. В приложениях для других регионов поток с камер воспроизводиться не будет.

Как привязать учетную запись EZVIZ к системе безопасности Ajax

Теперь все камеры и видеорегистраторы привязанной учетной записи EZVIZ, Hikvision и Safire доступны для добавления на хабы.

Чтобы камеры других учетных записей EZVIZ, Hikvision и Safire были доступны в мобильном приложении Ajax:

Перейдите в меню Hikvision или Safire (Меню приложения Видеонаблюдение Hikvision или Safire).
Выйдите из учетной записи, нажав Выход.
Войдите в нужную учетную запись.

Теперь все камеры и видеорегистраторы новой учетной записи доступны для добавления на хабы. При этом все ранее привязанные к хабам потоки не удаляются и остаются доступными для просмотра.

Подключите ваше устройство видеонаблюдения к Интернету (DVR или NVR): 6 шагов

Сначала нам нужно исправить локальный IP-адрес устройства:

1. Отключите DHCP, чтобы ввести IP-адрес (чтобы он остается статичным).
2. Измените веб-порт со значения по умолчанию 80 на любой предпочтительный номер порта.
3. Перейдите на страницу Fast Network, чтобы проверить, правильно ли устройство подключено к Интернету.

После этого вам необходимо связаться с вашим интернет-провайдером по поводу двух настроек:

1.Первый вопрос, который вам следует задать: «У моего интернет-соединения статический или динамический IP-адрес?»

Если он статический, то вам не нужна учетная запись DDNS. Но если она динамическая, вам необходимо создать новую учетную запись DDNS »

2. Второй вопрос:« У моего интернет-соединения частный или публичный IP-адрес »?

Если это частный IP-адрес, вам следует запросить у вашего интернет-провайдера изменить его с частного на общедоступный.

После этого нам нужно создать учетную запись DDNS.

1. No-IP — хорошо известный провайдер, поэтому мы будем его использовать. Если вы выбираете бесплатную учетную запись, вам необходимо подтверждать свое имя хоста каждые 30 дней.
2. После подтверждения вашей учетной записи из электронного письма, полученного от No-IP, ваше имя хоста будет активным.
3. Теперь нам нужно связать имя хоста либо с маршрутизатором, либо с вашим устройством видеозаписи.

Поставщик DDNS: No-IP (или любой другой сервис, который вы предпочитаете)
URL / Имя домена: имя хоста, которое вы создали в своей учетной записи
Имя пользователя: Имя пользователя учетной записи DDNS
Пароль: Пароль учетной записи DDNS

После настройки DDNS мы необходимо настроить функцию переадресации портов:

1.Войдите на страницу настроек маршрутизатора
2. Настройки >> Безопасность >> Перенаправление портов
3. Введите данные перенаправления портов
4. Нажмите ДОБАВИТЬ и / или ПРИМЕНИТЬ
5. Порт можно проверить с помощью онлайн-средства проверки портов.
6. Введите имя хоста учетной записи без IP / статического IP-адреса и порт записывающего устройства.
7. Если сообщается, что порт открыт, значит, необходимые настройки выполнены.

Настройки переадресации портов меняются в соответствии с моделью маршрутизатора, вот пример настроек:

Имя: HTTP
Порт WAN: 8585 (Порт для доступа из-за пределов сети)
Порт LAN: 8585 (Локальный порт устройства)
IP-адрес в локальной сети: 192.168.8.130 (локальный IP-адрес устройства)
Статус: Вкл. / Включено

Как подключить камеры видеонаблюдения к Интернету / Всемирная база знаний камер видеонаблюдения

Знание того, как подключить камеры видеонаблюдения в сеть, имеет решающее значение для установки и установления соединения с ваша система видеонаблюдения. Подключение камеры видеонаблюдения к сети с одним маршрутизатором не является слишком техническим и сложным, так что держитесь! Эта статья поможет вам понять основы компьютерной сети, как это применимо к вашей системе камер видеонаблюдения и как вы можете полностью контролировать удаленный просмотр вашей системы без каких-либо ежемесячных платежей, помимо тех, которые вы платите своему поставщику услуг Интернета (ISP).

Различия между модемом и маршрутизатором

Сначала мы поговорим о различиях между интернет-модемом и маршрутизатором. Интернет-модем предоставляет вашему маршрутизатору внешний IP-адрес (Интернет-протокол) или WAN (глобальную сеть). У модемов НЕТ брандмауэра, поэтому в настройке, в которой вы подключаете DVR прямо к модему, вы должны обязательно изменить свой пароль, чтобы оставаться в безопасности.

Маршрутизатор имеет порт WAN, а также порт LAN (локальная сеть).Интернет-соединение, исходящее от модема, подключается к WAN-порту маршрутизатора. Порт LAN используется для подключения других сетевых устройств, например компьютеров, IP-камер или сетевых видеорегистраторов. Все маршрутизаторы имеют своего рода брандмауэр для предотвращения несанкционированного доступа из Интернета (WAN) в вашу локальную сеть (LAN). Перенаправление портов — это процесс создания правил или исключений в брандмауэре маршрутизатора, чтобы разрешить определенным типам запросов из Интернета доступ к определенным устройствам в вашей сети.

Если у вас есть кабельный модем со встроенным маршрутизатором, его порт WAN будет кабелем, идущим от провайдера, который может быть коаксиальным кабелем, если у вас есть кабельный модем.

Общие сведения о работе IP-адресов

Что такое IP-адрес?

IP-адрес LAN

Каждое устройство, будь то маршрутизатор, камера или сетевой видеорегистратор, имеет IP-адрес. IP-адреса позволяют устройствам общаться друг с другом в сети. IP-адреса представляют собой комбинацию чисел или схему, состоящую из 4 наборов чисел, разделенных «точками». Каждый набор чисел считается «октетом».

Схема IP-адреса может выглядеть как сложный набор чисел, но концепция довольно проста.Думайте о каждом октете как о конкретной единице адреса дома: первый октет — это страна, второй — город, третий — улица и четвертый — номер дома. Обычная схема IP-адресов LAN — 192.168.X.X. Это означает, что для маршрутизатора с IP-адресом «192.168.1.1» первый октет — «192», второй октет — «168», третий октет — «1», а четвертый октет — «1».

Сетевые устройства (компьютеры, камеры, NVR / DVR, принтеры и т. Д.) Должны быть в той же сетевой схеме, что и маршрутизатор.Это означает, что IP-адрес каждого устройства будет иметь те же первые три октета, что и первые три октета маршрутизатора, но с другим четвертым октетом. Например, для маршрутизатора с IP-адресом 192.168.1.1 вы можете назначить NVR IP-адрес 192.168.1.10, а IP-камере адрес 192.168.1.11. Эти три устройства, маршрутизатор, сетевой видеорегистратор и IP-камера, будут рассматриваться в одной сети, что даст им возможность связываться друг с другом.

IP-адрес WAN

IP-адрес WAN — это IP-адрес вашего подключения к Интернету, установленный вашим поставщиком Интернет-услуг.Это адрес, который вы будете использовать для доступа к сети, находясь вне дома при использовании Интернета на своем смартфоне. Вы можете узнать, какой у вас IP-адрес в глобальной сети, на сайте www.myipaddress.com.

IP-адрес WAN также имеет четырехоктетную форму, но будет иметь числовую схему, отличную от обычно используемых схем IP-адресов LAN, подобных упомянутой ниже. Причина наличия уникальных схем IP-адресов WAN заключается в том, что каждое подключение к Интернету имеет уникальный номер в Интернете, который можно «набрать» из другого подключения к Интернету.

Что такое конфликт IP-адресов?

Если два устройства в вашей домашней или локальной сети имеют одинаковый IP-адрес, например, если сетевой видеорегистратор и камера видеонаблюдения имеют IP-адрес 192.168.1.12, то возникнет конфликт IP-адресов, препятствующий обмену данными от маршрутизатора к устройств. Вам нужно будет изменить IP-адрес одного устройства, чтобы разрешить IP-конфликт.

Чтобы разрешить конфликт IP-адресов с двумя устройствами, необходимо отключить оба конфликтующих устройства от сети, повторно подключить одно устройство и изменить его IP-адрес.После этого вы сможете подключить второе устройство и продолжить работу без конфликтов.

Определение количества маршрутизаторов в вашей сети

Чтобы правильно настроить систему видеонаблюдения для удаленного просмотра, сначала нам нужно проверить, есть ли в вашей сети несколько маршрутизаторов. Откройте окно командной строки и введите команду tracert 8.8.8.8 .

Чтобы понять результаты команды tracert, вы должны посмотреть на первые 3 строки результатов.В приведенном выше примере в первой строке показан IP-адрес 192.168.1.1 . Мы можем сделать вывод, что это маршрутизатор, поскольку только локальные маршрутизаторы имеют распознаваемые схемы IP-адресов 192.168.1.1, 192.168.0.1, 10.1.1.1 . Кроме того, у наших результатов есть имя для устройства, что упрощает задачу, поскольку в имени есть слова маршрутизатор и шлюз. Итак, мы знаем, что это локальный маршрутизатор для нашей бизнес-сети.

Строка 2 результатов имеет IP-адрес 71.186.195.1 , которое может быть только устройством в Интернете. Эта строка 2 обозначает «второй прыжок» от нашего компьютера. До этого момента данные передавались с нашего компьютера на наш маршрутизатор (192.168.1.1), а затем на 71. 186.195.1, который на самом деле является маршрутизатором в сети нашего интернет-провайдера.

Если в ваших результатах есть узнаваемый локальный IP-адрес для строки 1 и какой-то неясный IP-адрес для строки 2, это означает, что у вас есть один маршрутизатор, а IP-адрес вашего домашнего маршрутизатора совпадает с IP-адресом из строки 1.

Адрес из Строка 1 также сообщает нам, что схема сети LAN — 192.168.1.x , означает, что любое устройство, которое хочет подключиться к этой сети, должно иметь IP-адрес, соответствующий этой сетевой схеме, с четвертым октетом, который состоит из числа, отличного от 1.

Пример сети с двумя маршрутизаторами

Ниже приведен пример сети с двумя маршрутизаторами в локальной сети. После выполнения tracert 8.8.8.8 в командной строке мы получили следующие результаты:

Строка 1 — один маршрутизатор с IP-адресом 192.168.7.1
Линия 2 — второй маршрутизатор с IP-адресом 192. 168.1.1

Наличие двух отдельных маршрутизаторов в локальной сети создаст проблемы при попытке настроить видеорегистратор безопасности или IP-камеры для удаленного просмотра. Если вы не ИТ-специалист, который разбирается в продвинутых сетевых технологиях и переадресации портов в такой сети, ваш видеомагнитофон или IP-камеры должны быть подключены к первому маршрутизатору с включенными правилами переадресации портов на первом маршрутизаторе.

Как узнать схему IP-адресов вашего маршрутизатора

Помимо использования tracert для определения количества маршрутизаторов в вашей локальной сети, ipconfig — еще одна команда, которая полезна для определения IP-адреса вашего маршрутизатора. компьютер подключен, и IP-адрес вашего компьютера.В окне командной строки введите ipconfig .

Под адаптером Ethernet Первичный найдите IPv4-адрес , который является адресом вашего компьютера в локальной сети. В приведенном выше примере это 192.168.1.152 , который является локальным IP-адресом (LAN) компьютера, на котором мы запускали эту команду. Шлюз по умолчанию снова показывает адрес маршрутизатора 192.168.1.1 .

Если вы используете портативный компьютер с WiFi для выполнения этой команды, вы должны искать в Адаптер беспроводной локальной сети , и в приведенном ниже примере IP-адрес компьютера — 192.168.1.191 , а IP-адрес маршрутизатора (шлюз по умолчанию ) — 192.168.1.1 .

Обратите внимание, что маршрутизатор как для проводной, так и для беспроводной сети — 192.168.1.1. Это потому, что один и тот же маршрутизатор управляет как проводной, так и беспроводной сетью.

Как мы упоминали ранее, для работы все устройства в одной сети должны соответствовать схеме IP-адресов маршрутизатора (шлюз по умолчанию). Приведенные выше примеры показывают, что маршрутизатор — 192. 168.1.1, и каждое подключенное к нему устройство имеет IP-адрес, который имеет те же первые три октета, но только другой четвертый октет.Итак, мы можем назвать эту схему 192.168.1.x.

Если мы хотим добавить в эту сеть цифровой видеорегистратор, сетевой видеорегистратор или IP-камеру, мы должны назначить ему IP-адрес 192.168.1.108. К счастью, этот IP-адрес используется по умолчанию на всех наших сетевых устройствах. Если у вас есть несколько устройств, например несколько наших IP-камер, в одной сети, вы должны убедиться, что вы установили для каждого из них уникальный IP-адрес.

Маска подсети

Второе число, на которое следует обратить внимание при назначении устройств в вашу сеть, — это маска подсети .Вы можете узнать это, выполнив команду ipconfig , как показано выше. Маска подсети одинакова для всех устройств в одной сети и обычно равна 255.255.255.0, если только ваша сеть не была настроена как экстраординарная.

Как назначить IP-адрес вашему DVR или NVR

Чтобы назначить DVR NVR в вашей сети, вам нужно будет установить следующее значение в его сетевом разделе:

IP Address — уникальное значение для локального регистратора. (LAN) IP-адрес, соответствующий схеме IP-адресов маршрутизатора, как описано выше
Маска подсети — обычно 255.255.255.0
Шлюз — значение IP-адреса маршрутизатора, полученное при запуске ipconfig (Windows) или ifconfig (Mac)

Чтобы установить эти значения в вашем видеомагнитофоне, доступ к DVR или NVR напрямую с подключенного к нему монитора, щелкните правой кнопкой мыши, прокрутите вниз и выберите Главное меню .

В разделе Setting щелкните Network

Слева выберите TCP / IP

Здесь вы найдете IP-адрес вашего DVR. В данном случае это 192.168.1.30. Если он не соответствует схеме IP-адреса вашего маршрутизатора, вам придется изменить его так, как описано выше. Если IP-адрес вашего маршрутизатора не 192.168.1.1, тогда вы хотите убедиться, что вы установили правильное значение для указанного выше, соответствующего схеме IP-адресов вашего маршрутизатора.

Допустим, у вашего маршрутизатора IP-адрес 10.1.1.1. Затем мы бы установили эти значения следующим образом:

IP-адрес 10.1.1.108
Маска подсети 255.255.255.0
Шлюз 10.1.1.1

Нажмите «Применить» и «Сохранить», чтобы убедиться, что все изменения, внесенные в эти настройки, были выполнены. Это все, что нужно для настройки цифрового видеорегистратора или сетевого видеорегистратора, приобретенного в CCTV Camera World, в вашей сети.

Как назначить IP-адрес вашей IP-камере

Есть большая вероятность, что в какой-то момент вам потребуется назначить или изменить IP-адрес ваших IP-камер в соответствии с вашей сетью. Если вы подключили IP-камеру к задней части NVR со встроенными портами PoE, NVR автоматически назначит камере IP-адрес, соответствующий внутренней сети NVR.Обычно это сетевая схема 10.1.1.x. В этом сценарии дальнейшая настройка не требуется, поскольку NVR сделал всю работу по изменению и назначению IP-адреса. Однако, если вы намереваетесь подключить IP-камеру к своей сети с помощью переключателя, отдельного от сетевого видеорегистратора, вам сначала нужно будет назначить камере IP-адрес, соответствующий вашей сети.

Допустим, мы подключаем IP-камеру с IP-адресом 192.168.1.108 к сети со шлюзом или маршрутизатором с IP-адресом 10.1.1.1. IP-адрес 192.168.1.108 не соответствует сети, к которой мы пытаемся подключиться, и нам нужно изменить его, чтобы он соответствовал. Наша программа ConfigTool найдет все сетевые камеры из нашего мира камер видеонаблюдения, подключенные к сети, независимо от их IP-адресов и соответствия текущей сетевой схеме.

После открытия программного обеспечения ConfigTool щелкните круглый значок вверху для поиска устройств. Он будет искать все сетевые устройства CCTV Camera World, подключенные к вашей сети.Щелкните значок карандаша, чтобы изменить IP-адрес устройства.

Примечание: если у вас есть пароль, отличный от пароля администратора, установленный на камерах, вам нужно будет ввести его в параметрах «Параметры поиска», прежде чем пытаться изменить IP-адрес. На иллюстрации ниже показано, как это делается.

После того, как вы щелкните значок карандаша, появится окно меньшего размера. Здесь вы можете ввести целевой IP-адрес, которым в данном случае является 10.1.1.108. Маска подсети для сетевых устройств почти всегда будет 255.255.255.0. Наконец, измените шлюз на целевой IP-адрес 10.1.1.1. Щелкните ОК, чтобы сохранить изменения.

Теперь вы увидите новый IP-адрес камеры, отображаемый как 10.1.1.108.

Заключительные мысли о работе в сети

Настройка системы камеры видеонаблюдения требует определенных знаний в области сетевых технологий, как обсуждается в этой статье, но степень в области сетевых технологий или информатики не требуется. Теперь, когда у вас есть достаточное представление о том, как работают системы IP-камер безопасности, пришло время подключить одну для себя.

Если вы хотите удаленно просматривать данные с записывающего устройства или камеры через подключение к Интернету за пределами вашего дома / офиса, вам необходимо включить правила переадресации портов на маршрутизаторе, войдя на портал администрирования маршрутизатора и настроив два отдельных правила для портов 37777 и 80 для направления на локальный IP-адрес записывающего устройства или камеры. Хотя переадресация портов проста и удобна, она зависит от марки / модели и качества сборки вашего маршрутизатора, насколько сложно настроить правила.

Вы можете обратиться к нашему руководству по перенаправлению портов , чтобы понять принципы правил перенаправления портов и узнать, как проверить, правильно ли настроены и действуют ли правила. У нас также есть пошаговые инструкции по перенаправлению портов на различных маршрутизаторах. Если вы не можете найти свой маршрутизатор, мы рекомендуем использовать www.portforward.com в качестве ресурса, чтобы найти руководство для вашей марки / модели маршрутизатора.

Мы не рекомендуем клиентам использовать метод туннелирования P2P с использованием QR-кода для удаленного подключения к устройствам.При использовании такого метода возникают проблемы с интернет-безопасностью и временем задержки. Поэтому для настройки профессиональной системы видеонаблюдения предпочтительным методом является настройка правил переадресации портов на вашем собственном маршрутизаторе, поскольку это обеспечивает быстрое подключение к вашему записывающему устройству без использования промежуточного сервера.

Сеть: система DVR / NVR не подключается к Интернету

Если вы подключили свой DVR / NVR к сетевому маршрутизатору, но он не получает подключения к Интернету или действительного IP-адреса, проверьте подключение кабеля Ethernet, настройки порта маршрутизатора или настройки DHCP / IP.

Предварительные требования:

Убедитесь, что вы выполнили перенаправление портов системы DVR / NVR на маршрутизатор.
Убедитесь, что вы создали бесплатную учетную запись DDNS:

Если вы выполнили необходимые действия и не можете подключиться к Интернету, проверьте подключения кабеля Ethernet, подключения к портам маршрутизатора и настройки DCHP.

Чтобы проверить подключение кабеля Ethernet:

Подключите DVR / NVR к маршрутизатору с помощью кабеля Ethernet.
Выключите и снова включите DVR / NVR. Чтобы выключить и снова включить DVR / NVR, выключите его и отключите источник питания примерно на 30 секунд. Подключите и снова включите.
Если у вас нет соединения, подключите маршрутизатор к DVR / NVR с помощью другого кабеля Ethernet.
Если не удается установить соединение, проверьте маршрутизатор, подключив его к другому продукту с помощью того же кабеля Ethernet.

Чтобы проверить соединения порта маршрутизатора:

Подключите кабель Ethernet к другому порту маршрутизатора.
Выключите и снова включите DVR / NVR. Чтобы выключить и снова включить DVR / NVR, выключите его и отключите источник питания примерно на 30 секунд. Подключите и снова включите.
Если применимо к вашей системе, обратите внимание на постоянный зеленый или мигающий желтый свет на порту LAN, указывающий на соединение.

Для выполнения следующих инструкций требуется доступ к системе с помощью цифрового видеорегистратора / сетевого видеорегистратора и монитора.

Для проверки настроек DHCP и IP:

В меню сети DVR / NVR убедитесь, что ваша система настроена на DHCP вместо Static .
Восстановите сетевые настройки по умолчанию в меню «Сеть» вашего DVR / NVR.
Убедитесь, что ваша маска подсети не установлена на 0. Она должна быть 255.255.256.0, однако значение может отличаться в зависимости от соединения вашего провайдера.
Если вы используете сетевой коммутатор, отключите подключение и попробуйте установить прямое подключение к маршрутизатору.
Войдите в свой маршрутизатор и проверьте, отображается ли MAC-адрес в разделе «Подключенные устройства».

НАПОМИНАНИЕ: Щелкните здесь, чтобы получить дополнительную информацию о DCHP и статических IP-адресах.

Если вы по-прежнему не можете подключиться к Интернету, это может быть связано с тем, что ваш интернет-провайдер (ISP) блокирует порт 80. Измените свой веб-порт на любое число выше 1025 и переадресуйте новый выбранный порт.

Если вы по-прежнему не можете подключить систему DVR / NVR, обратитесь за помощью в службу технической поддержки.

Подключение DVR Box

Подключите коаксиальный кабель от настенной розетки к CABLE IN на DVR Box.
Подключите кабель HDMI от DVR Box к входу HDMI * на вашем HDTV.
Подключите шнур питания DVR Box к розетке.
Включите телевизор и настройтесь на соответствующий вход HDMI.

* Обратите внимание на вход HDMI, используемый на телевизоре, так как вам нужно будет настроить телевизор на этот вход после его включения.

ДОПОЛНИТЕЛЬНО: Если у вас нет порта HDMI на задней панели телевизора, подключите второй коаксиальный кабель от задней панели телевизора к порту на новой коробке с надписью To TV.

Устранение неполадок

Нет изображения	Убедитесь, что цифровой блок правильно подключен. Убедитесь, что цифровая коробка подключена непосредственно к кабельной розетке. Убедитесь, что все кабели к цифровому блоку и от него надежно подключены. Убедитесь, что телевизор настроен на правильный вход.
Плитка (замораживание изображения)	Проверьте надежность подключения кабелей (при необходимости подтяните вручную).
Нет звука	Убедитесь, что на телевизоре включена громкость. Убедитесь, что на телевизоре или цифровом приставке не отключен звук.
Цифровой блок не включается (нет питания)	Убедитесь, что шнур питания надежно прикреплен к цифровому блоку. Убедитесь, что цифровой бокс подключен к исправной розетке.
Пульт дистанционного управления не работает	Нажмите CABLE на пульте дистанционного управления, чтобы убедиться, что он находится в правильном режиме. Убедитесь, что ничто не мешает прямой видимости между цифровым блоком и пультом дистанционного управления. Убедитесь, что батареи заряжены и правильно вставлены. Щелкните ЗДЕСЬ для получения инструкций по перепрограммированию пульта дистанционного управления.

Если у вас все еще возникают трудности с настройкой вашего DVR, пожалуйста, СВЯЗАТЬСЯ С НАМИ.

Руководство по самостоятельной установке цифрового видеорегистратора — НАЖМИТЕ ЗДЕСЬ

Поиск и устранение неисправностей в сети

DVR — HappyFox

————————————

Затронутые роли: Администратор

Сложность: От средней до высокой

Последнее редактирование: 9 марта 2020 г.

————————————

При подключении к цифровому видеорегистратору с помощью мобильного приложения или с компьютера связь между устройствами зависит от подключения к сети.Сети обычно состоят из двух основных частей:

Локальная сеть (LAN)
- Пример: 192.168.1.90 или 10.0.0.2
Глобальная сеть (WAN / Интернет)

Тип сетевого подключения определяет, как устройства могут подключаться к DVR, а также способы устранения любых сетевых проблем, которые могут возникнуть. Например, использование внутреннего адреса LAN позволит подключиться к DVR только в том случае, если подключаемое устройство находится в той же внутренней LAN, что и DVR.

В этой статье описаны типичные проблемы с сетевым подключением и способы их устранения в зависимости от типа сетевого подключения, в котором возникает проблема.

Примечание: При устранении неполадок сети рекомендуется находиться на месте.

Примечание: Если вы не завершили процесс настройки сети, прочтите следующую статью, наиболее актуальную для вашей модели DVR:

Настройка сети для видеорегистратора VMAX

Настройка сети для VMAX A1

Настройка сети для VMAX A1 Plus

Серия VMAX480
Серия VMAX 960H
Серия VMAX Flex
Серия VMAX A1 (2.1 МП)
Серия VMAX A1 Plus (5 МП)

Прерывание питания
Изменения в роутере
Изменения в интернет-провайдере (ISP)
Проблемы с маршрутизатором или сетевым оборудованием

Информацию о сетевых настройках для автономных устройств VMAX можно найти в Сетевом меню цифрового видеорегистратора.

Следующая информация является настройками по умолчанию Network и System для VMAX A1 Plus:

Локальный IP-адрес: 192.168.1.160
Маска подсети: 255.255.255.0
Шлюз: 192.168.1.1
Порт TCP / IP: 9010
Веб-порт: 80

Примечание: VMAX A1 Series и VMAX 960H Core Series объединяют порт TCP / IP и веб-порт в сетевой порт (80).

Распространенная проблема, с которой пользователи могут столкнуться при попытке подключиться к своему DVR, — это возможность подключаться и контролировать потоки камеры только на месте, но не во время их отсутствия.

Если пользователь пытается подключиться к DVR извне, DVR требует беспрепятственного подключения к Интернету для связи с внешним устройством, а также разрешений перенаправления портов через маршрутизатор.

Если у вас возникли проблемы с подключением через WAN:

Убедитесь, что информация о подключении, которую вы используете, верна. Убедитесь, что используемый вами общедоступный IP-адрес или URL-адрес (DDNS) правильно введен в ваше приложение для просмотра.

Убедитесь, что TCP / IP / мобильный порт , веб-порт , идентификатор пользователя и пароль также правильно введены в ваше приложение для просмотра.

Если вы находитесь на месте и используете публичный адрес (WAN) в форме публичного IP-адреса или DDNS-адреса, убедитесь, что вы не подключены к Wi-Fi (LAN) и используете внешнюю сеть. Внешняя сеть может также использовать сеть мобильной передачи данных (4G / 5G).

Статус переадресации порта

Чтобы проверить статус правила (ов) переадресации портов , откройте браузер на локальном компьютере, который находится в той же сети, что и DVR.

Посетите CanYouSeeMe.org (https://canyouseeme.org) или другой веб-сайт проверки портов по вашему выбору. В поле Port to Check введите номер TCP / IP / Mobile Port (находится в меню сети цифрового видеорегистратора), затем нажмите Check Port .

Если цифровой видеорегистратор использует веб-порт или сетевой порт , введите номер (указанный в меню сети цифрового видеорегистратора), затем нажмите Проверить порт.

Этот сайт извлекает общедоступный IP-адрес маршрутизатора и позволяет тестировать правила переадресации портов. Вы хотите, чтобы ваш порт (-ы) отображался успешно открытым.

Если статус показывает ошибку или сбой во время проверки порта, Перезагрузите DVR .

Если проблема с сетью была вызвана отключением питания, включение и выключение питания DVR может восстановить сетевое соединение с маршрутизатором.Проверьте статус порта еще раз после того, как DVR завершит перезагрузку.

Если какой-либо из портов закрыт, или вы все еще не можете подключиться удаленно через WAN, убедитесь, что ваш DVR все еще обменивается данными через LAN и что в правилах перенаправления портов нет опечаток. Если перенаправление портов не было настроено на маршрутизаторе, прочтите наиболее подходящую статью о настройке сети (указанную выше и внизу этой статьи).

В противном случае продолжите поиск и устранение неисправностей подключения к локальной сети (LAN).

При возникновении проблем с внешним подключением цифрового видеорегистратора рекомендуется проверить, есть ли у вас возможность подключения к внутреннему устройству.

Перед тем, как DVR обменивается данными через Интернет, он подключается к локальным устройствам в локальной сети (LAN). Примеры локальных устройств: компьютеры, телефоны, планшеты и любые другие устройства в той же сети, что и DVR.

При подключении к локальной сети эти устройства могут обмениваться данными без подключения к внешней сети (WAN).

Для подключения к DVR через LAN:

Подтвердите, что вы используете локальный IP-адрес цифрового видеорегистратора (находится в меню сети цифрового видеорегистратора) .

Если вы используете публичный адрес (WAN) в форме публичного IP-адреса или DDNS-адреса, вы не сможете подключиться к DVR через Wi-Fi (LAN) или через Ethernet (LAN) соединение . Это связано с тем, что использование внешнего адреса (WAN) не позволяет взаимодействовать с внутренними устройствами (LAN).

Проверка подключения к локальной сети

Если у вас есть компьютер, подключенный к той же локальной сети, что и цифровой видеорегистратор, откройте веб-браузер и введите IP-адрес цифрового видеорегистратора в адресную строку. Если цифровому видеорегистратору было присвоено значение веб-порта , отличное от 80, вам также необходимо указать значение веб-порта в адресной строке.

Пример:

IP DVR: 192.168.1.90

Веб-порт: 8245

Пример URL для подключения из браузера:

Если адрес введен правильно и DVR обменивается данными по локальной сети, отобразится Web Viewer цифрового видеорегистратора. Идентификатор пользователя и пароль будут тем же логином, который используется на DVR (по умолчанию: admin / — (без пароля)).

Примечание: Имейте в виду, что Web Viewer требует использования подключаемого модуля ActiveX «WebACS» для потоковой передачи видео в ваш браузер. Рекомендуется использовать Internet Explorer, просмотр потоков из вашего браузера предназначен. В противном случае у вас все равно должен быть доступ к меню и настройкам DVR.

Кроме того, вы можете проверить подключение к локальной сети из мобильного приложения ( DW VMAX или DW Mobile ) или отправив команду ping с компьютера.

Если вы не можете подключиться к цифровому видеорегистратору через локальную сеть, перезагрузили цифровой видеорегистратор, и проблема не устранена, или не завершили процесс настройки сети цифрового видеорегистратора , вам может потребоваться перенастроить настройки Сеть цифрового видеорегистратора. В противном случае может возникнуть проблема с маршрутизатором или другим сетевым оборудованием, вызывающая прерывание соединения.

Пожалуйста, обратитесь к следующей статье, которая больше всего подходит для вашей модели DVR:

Настройка сети для VMAX DVR

Настройка сети для A VMAX A1

Настройка сети для VMAX A1 Plus

Как использовать DVR-to-Go ™ | Граница.com

С Frontier

^® проще смотреть записанные и прямые телепередачи на мобильном устройстве, когда вы дома или вдали.
DVR-to-Go ™ теперь доступен для подписчиков Frontier DVR Experience / FiOS ^® Quantum TV в:
Когда вы дома, используйте маршрутизатор Frontier DVR Experience для потоковой передачи всех каналов, на которые вы подписаны, с Frontier DVR Experience. Затем смотрите в приложении FrontierTV на своем мобильном устройстве.
Когда вы находитесь вдали от дома и у вас есть подключение к Интернету на своем мобильном устройстве, вы можете смотреть все программы, которые вы записали на своем Frontier DVR Experience.
DVR-to-Go поддерживает Actiontec BHR MI424WR Rev I (с красной полосой) и более новые домашние шлюзы. Он НЕ поддерживает Actiontec BHR MI424WR Rev I (с черной полосой).
Это так просто. Давайте начнем!
Сначала посетите магазин приложений на планшете или смартфоне и установите приложение FrontierTV.
Для максимально эффективного использования этой функции убедитесь, что у вас установлена последняя версия приложения FrontierTV.
Запустите приложение FrontierTV
При первом использовании приложения делайте это из дома, подключившись к Wi-Fi через маршрутизатор, предоставленный Frontier.Это позволяет приложению выполнить однократную синхронизацию с вашим DVR. Когда вы видите приветствие «Хорошие новости», все готово.
Важно: при использовании DVR-to-Go у себя дома не используйте расширители сети или ячеистые сетевые устройства, так как это помешает успешной синхронизации функции, и DVR-to-Go не будет работать. Не используйте сеть Wi-Fi, отличную от той, которую предоставляет Frontier.
На панели управления приложения FrontierTV есть список вариантов просмотра. Коснитесь синего вопросительного знака, чтобы проверить состояние подключения и функции потоковой передачи.Каждый видеорегистратор Frontier DVR Experience может транслировать контент одновременно на четыре совместимых мобильных устройства.
Прямая трансляция ТВ на вашем устройстве
Когда вы подключены к Wi-Fi в своем доме, вы можете смотреть все прямые потоковые телеканалы с вашего Frontier DVR Experience в приложении. Просто подключите устройство к домашней сети Wi-Fi и выберите «Смотреть сейчас» в главном меню приложения. Выберите подключенный Frontier DVR Experience в верхней части экрана и выберите свою программу.
Если у вас несколько видеорегистраторов, каждый из них будет указан в навигации. Вы можете транслировать различный контент с разных DVR у себя дома.
Смотрите передачи, записанные на DVR, когда вас нет дома
Используйте DVR-to-Go для просмотра до четырех различных записанных шоу на четырех мобильных устройствах вне дома одновременно. Все, что вам нужно, это подключение к Интернету и приложение для потоковой передачи контента с вашего DVR.
Перейдите в раздел приложения DVR, найдите записанный контент и коснитесь значка воспроизведения рядом с вашими записями.Или перейдите на панель управления, прокрутите вниз и найдите там свои записанные шоу.
Помимо DVR-to-Go, по-прежнему доступна облачная потоковая передача. Эта функция, доступная для всех подписчиков видео Frontier, позволяет транслировать в реальном времени многие каналы из облака.
Найдите справку в приложении
Раздел Подробнее приложения FrontierTV дает вам доступ к часто задаваемым вопросам. Просто откройте меню навигации приложения и нажмите Справка . Просмотрите ответы на часто задаваемые вопросы, чтобы узнать о DVR-to-Go и других функциях.
Узнайте больше о других возможностях Frontier TV Everywhere.
Мобильное приложение FrontierTV доступно для iOS и Android. Эта функция не поддерживается сайтом Frontier TVE по адресу TV. Frontier.com. DVR-to-Go доступен только в мобильном приложении FrontierTV для клиентов Frontier DVR Experience из Калифорнии, Техаса и Флориды. Каждый DVR может поддерживать потоковую передачу видеоконтента на до четырех совместимых устройств одновременно. Каждый элемент контента можно одновременно передавать только на одно мобильное устройство вне дома.Для доступа к прямой трансляции через DVR-to-Go требуется домашний маршрутизатор Frontier DVR Experience. При использовании функций DVR-to-Go дома вы должны быть подключены к маршрутизатору Wi-Fi, предоставленному Frontier, и не должны использовать расширители сети или другие решения для оптимизации Wi-Fi. Не весь контент, записанный на вашем DVR, можно передавать на мобильное устройство. Возможности и функции могут быть изменены. Может взиматься плата за беспроводную передачу данных. iOS является товарным знаком или зарегистрированным товарным знаком Cisco в США и других странах и используется по лицензии.Android является товарным знаком Google Inc.
.
Знаки FiOS ^® принадлежат Verizon Trademark Services LLC и используются по лицензии.
Shield Technology
Если вы получили ужасное сообщение «Ошибка подключения» на SoCatch или iWatchDVR, мы знаем, насколько это может быть неприятно, и здесь мы постараемся помочь вам устранить проблему с ошибкой подключения.
Примечание: Это руководство предназначено для пользователей, которые ранее имели доступ к своему DVR без проблем и внезапно потеряли соединение.Если вы впервые пользуетесь, посетите наш канал YouTube и посмотрите наши видеоролики о сканировании QR-кода и iWatchDVR для начальной настройки.
Ошибка подключения на SoCatch и iWatchDVR означает, что ваше устройство не может связаться с DVR, а если вы используете QR-код, это также может означать, что сервер P2P не может найти ваше устройство. Убедитесь, что имя вашего хоста введено правильно, или используйте сканер QR-кода на вашем устройстве, чтобы получить значения от устройства. Кроме того, убедитесь, что номер порта — 80, если вы вручную не изменили его на другой.Если вы изменили номер порта, то после сканирования QR-кода вы должны изменить порт, чтобы он соответствовал этому номеру. Если вы все еще не можете подключиться после проверки правильности ввода значений, это означает, что, скорее всего, ваш DVR не подключен к WAN (Интернету). Чтобы определить, вызвана ли ваша проблема проблемой в вашей сети или DVR, мы должны сначала убедиться, что вы можете получить доступ к вашему DVR из локальной сети:
На DVR зайдите в «Network Setup» и убедитесь, что DHCP включен.
Перейдите в «Системную информацию» и найдите IP-адрес в разделе «Сеть».
Если IP-адрес читается как 0.0.0.0
Если IP-адрес читается как Network Disconnect
Если у вас есть AT&T, и ваш DVR подключен напрямую к их модему DSL, попробуйте подключить сетевой коммутатор между вашим DVR и маршрутизатором AT&T, затем проверьте, получаете ли вы IP-адрес (есть некоторые известные проблемы совместимости с некоторыми маршрутизаторами AT&T и нашими DVR ).
Проверьте сетевой кабель, подключенный к цифровому видеорегистратору с другим устройством, и, если он работает, у вас может быть неисправный сетевой порт, и вам следует связаться с поставщиком оборудования, если на него распространяется гарантия.
Если IP-адрес читает любой другой номер, запишите его и перейдите к шагу 3.
Перейдите в «Настройка сети», обратите внимание на номер порта в разделе HTTP и убедитесь, что установлен флажок «Включить HTTP».
С компьютера или любого устройства † , подключенного к той же локальной сети , что и DVR, откройте интернет-браузер.
В адресной строке введите «http://xxx.xxx.xxx.xxx:yy» без кавычек, заменив (x) на IP-адрес из шага 2 и (y) на порт из шага 3.
Вы должны получить запрос на ввод имени пользователя и пароля, если это не так, а устройство † подключено к той же локальной сети , что и цифровой видеорегистратор, затем начните снова с первого шага.
Введите свое имя пользователя и пароль, по умолчанию Admin & 123456.
Вы должны получить страницу с вариантами загрузки iWatchDVR для Windows или Mac.
Загрузите файл, соответствующий вашей операционной системе, и попробуйте войти в систему из этого приложения, используя ту же информацию, что и в шагах пятом и седьмом, см. Пример в этом видео: Как загрузить iWatchDVR для Mac OS X.
Если вы можете видеть свои камеры из локальной сети, перейдите к поиску и устранению неисправностей для удаленного просмотра.
Выполняйте следующие шаги только в том случае, если вам удалось успешно подключиться к вашему DVR из локальной сети.Если вам не удалось подключиться из локальной сети, следующие шаги НЕ БУДУТ РАБОТАТЬ. Теперь попробуем подключиться к вашему видеорегистратору удаленно с помощью QR-кода. Прежде чем продолжить, убедитесь, что ваше устройство не подключено к вашей локальной сети, вместо этого используйте данные LTE или 4G или подключитесь к Wi-Fi, который является частью другой сети.
Если вы уже используете QR-код для подключения, пропустите этот шаг, в противном случае перейдите к «Системной информации» на DVR и отсканируйте QR-код с помощью приложения SoCatch.
Если ошибка подключения по-прежнему возникает, попробуйте следующие исправления:
Обновите iOS до последней версии для устройств Apple или проверьте наличие новых обновлений на Android.
Полностью закройте приложение SoCatch (убедитесь, что оно не работает в фоновом режиме), затем попробуйте подключиться снова.
Попробуйте изменить номер порта как на DVR, так и в приложении SoCatch (некоторые операторы могут блокировать порт 80 по соображениям безопасности, а некоторые маршрутизаторы с брандмауэрами также могут блокировать доступ к некоторым службам).
Попробуйте выключить устройство, а затем повторите попытку после перезагрузки.
Если ни одно из описанных выше действий не помогло решить вашу проблему, возможно, возникла временная проблема с сервером P2P. Подождите несколько часов, а затем попробуйте подключиться снова.
Если вы не можете подключиться к своей системе с помощью QR-кода дольше 24 часов подряд, отправьте нам снимок экрана вашего QR-кода в разделе «Системная информация» вашего DVR, и мы проверим связь с вашей системой, чтобы помочь вам найти В качестве альтернативы, если вы знаете, как выполнять переадресацию портов на своем маршрутизаторе, вы можете обойти P2P-сервер и получить доступ к DVR напрямую, используя общедоступный IP-адрес вашей сети.Мы рассмотрим переадресацию портов в следующих статьях.
† Под локальной сетью понимаются все устройства, подключенные к одному маршрутизатору через Wi-Fi, прямое соединение Ethernet или неуправляемый сетевой коммутатор.
.
No related posts.

Как подключить и настроить видеорегистратор. Подключение камеры к регистратору

Особенности подключения к компьютеру

Особенности первого включения

Особенности подключения через PoE

Особенности подключения видеорегистратора

Вас заинтересует

Подключение видеорегистратора без прикуривателя | Аларм-авто

Альтернативные методы подключения

Подключение к лампе

Подключение устройства к АКБ

Подключение к замку зажигания

Подключение устройства к магнитоле

Основные требования к подключению

Выводы

Как выполняется подключение к плафону освещения видеорегистратора

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Подключение регистратора к системе зажигания

Другие способы подключения видеорегистратора

Вывод

Удаленное Онлайн Видеонаблюдение Через Интернет С Регистратором Для Камер — Как Подключиться и Посмотреть?

Чем онлайн наблюдение через видео регистратор лучше компьютера?

Комплект онлайн видеонаблюдения — сетевой регистратор и камеры

Схема подключения системы онлайн видеонаблюдения через интернет

Запись видеонаблюдения с интернета на регистратор

Как подключиться к видеонаблюдению через интернет?

Настройка регистратора видеонаблюдения через DDNS сервисы в интернете

Настройка онлайн видеонаблюдения в интернете по P2P

Онлайн видеонаблюдение по регитратору через программу Q-See QT View для смартфона

Цены в интернете

Подключение и настройка видеорегистратора Hikvision

Подключение видеорегистратора Hikvision

Настройка видеорегистратора Hikvision

Как добавить ip камеру к видеорегистратору Hikvision без РОЕ

Как осуществить подключение видеорегистратора к компьютеру

Типы видеорегистраторов

Подключение видеорегистратора PC-based DVR

Подключение Stand-alone DVR к компьютеру

Подключение видеорегистратора к интернету

Проблемы, возникающие при подключении

С этим читают:

Как подключить видеорегистратор или камеру EZVIZ, Hikvision и Safire к Ajax

Как видео передается в приложение Ajax

Прежде чем привязать к Ajax видеорегистратор или камеру EZVIZ, Hikvision и Safire

Как привязать учетную запись EZVIZ к системе безопасности Ajax

Чтобы камеры других учетных записей EZVIZ, Hikvision и Safire были доступны в мобильном приложении Ajax:

Подключите ваше устройство видеонаблюдения к Интернету (DVR или NVR): 6 шагов

Как подключить камеры видеонаблюдения к Интернету / Всемирная база знаний камер видеонаблюдения

Различия между модемом и маршрутизатором

Общие сведения о работе IP-адресов

Что такое IP-адрес?

IP-адрес LAN

IP-адрес WAN

Что такое конфликт IP-адресов?

Определение количества маршрутизаторов в вашей сети

Пример сети с двумя маршрутизаторами

Как узнать схему IP-адресов вашего маршрутизатора

Маска подсети

Как назначить IP-адрес вашему DVR или NVR

Как назначить IP-адрес вашей IP-камере

Заключительные мысли о работе в сети

Сеть: система DVR / NVR не подключается к Интернету

Подключение DVR Box

Устранение неполадок

DVR — HappyFox

Как использовать DVR-to-Go ™ | Граница.com

С Frontier

Это так просто. Давайте начнем!

Запустите приложение FrontierTV

Прямая трансляция ТВ на вашем устройстве

Смотрите передачи, записанные на DVR, когда вас нет дома

Найдите справку в приложении

Shield Technology

Добавить комментарий Отменить ответ

Рубрики
