Не работает иммобилайзер на калине: где находится, какие могут быть неисправности и видео об отключении своими руками

Похожие статьи

Как работает иммобилайзер на калине – Все о Лада Гранта

Иммобилайзер — это один из видов защиты автомобиля от угона. Практически каждый современный автомобиль имеет в своем оснащении такое устройство, устанавливаемое на заводе-изготовителе. Иммобилайзер связан с контроллером впрыска топлива в двигатель на физическом и программном уровне. Если он не получает разрешающего сигнала на запуск двигателя, то машина не заведется.

Виды иммобилайзеров

Нештатный иммобилайзер (который устанавливается уже после покупки автомобиля) разрывает наиболее значимые электрические цепи автомобиля. К примеру, блокируется стартер автомобиля или зажигание. Если такое произойдет, то даже в случае проникновения внутрь него воров, транспортное средство гарантировано не двинется с места. К тому же есть и такие устройства, которые блокируют неэлектрические системы.

Некоторые иммобилайзеры могут работать без разрыва цепей. Такие устройство называются CAN, что можно расшифровать как (Controller Area Network). Двигатель в таком случае блокируется программно: на «мозги» автомобиля приходят определенные сообщения, которые либо разрешают, либо запрещают запуск.

Активация иммобилайзера

Включение и отключение иммобилайзера сделано так, что доступно лишь хозяину автомобиля. Чаще всего это действие осуществляет кодовый электронный ключ. Есть также иммобилайзеры, в которых код нужно вводить вручную, но они очень мало распространены. Перед запуском автомобиля ее хозяин вставляет кодовый ключ в специальный разъем, что разрешает иммобилайзеру отключить охрану и позволить завести мотор. Есть и другой способ: перед антеной охранной системы водитель должен разместить специальный чип. Иммобилайзер в этот момент считает код. Если на автомобиле установлена система с ручным вводом кодов, то водителю нужно его ввести самому, после чего иммобилайзер выключится.

Если злоумышленник разрушит иммобилайзер или отключить его несанкционированным способом, то системы автомобиля останутся недоступными.

Состав иммобилайзера

Практически все иммобилайзеры автоматически включают охрану автомобиля, если владелец не производит никаких действий с ним.

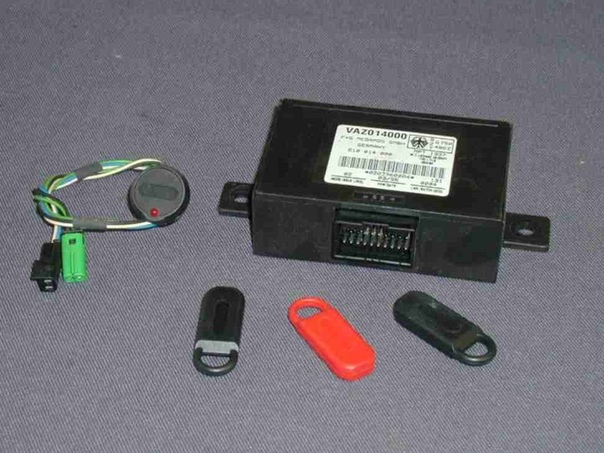

В состав иммобилайзера входит два компонента:

Блок управления. Это центр системы, в котором владелец отправляет сигнал на снятие или постановку автомобиля на охрану.

Ключ, который есть у хозяина транспортного средства. Чаще всего в этом ключе спрятан чип, который распознается иммобилайзером.

Возможные проблемы

Некоторые модели имеют некоторые проблемы с противоугонным устройством: оно периодически отказывается работать, когда надо разблокировать автомобиль. В этом случае будет полезно знать, как отключить иммобилайзер. Будет рассмотрен пример отключения охранной системы на примере «Лада Калина».

Также очень много проблем владельцам доставляет иммобилайзер ВАЗ 2110. Как отключить его, тоже будет понятно после прочтения этой статьи.

Иммобилайзер на «Лада Калина»

«Лада Калина» является наиболее востребованным автомобилем, который производится на территории Российской Федерации. Сравниться с ним способны, пожалуй, только знаменитая «десятка» (ВАЗ 2110) и ее наследница «Лада Приора».

В стандартное оснащение всех инжекторных автомобилей АвтоВАЗа (кроме моделей 2101—2107) входит иммобилайзер. Чаще всего это АПС-4, но некоторые модели имеют АПС-6 (машины начиная с 2004 года выпуска). Проблемы возникают с обеими моделями, но их легко решить, если знать, как отключить иммобилайзер. 2110, которая является одной из самых старых моделей, также имеет в оснащении противоугонное устройство (но только в том случае, если установлен инжекторный двигатель).

Принцип работы

АПС-4 работает по следующему принципу: данные передаются в блок управления двигателем. Из-за этого зажигание и бензонасос остаются заблокированными до возращения владельца, который деактивирует охрану при помощи ключа. Именно так работает иммобилайзер на автомобилях ВАЗ.

Отключить иммобилайзер АПС-6 немного сложнее, потому что его конструкция усовершенствована. Чип встроен в ключи, а считыватель спрятан в глубине рулевой колонки. Это позволило реализовать такие функции, как дистанционное управление стеклоподъемниками, противотуманными фарами и т. п.

Аварийное отключение иммобилайзера

Иммобилайзер на автомобилях ВАЗ — вещь очень капризная, потому что ее легко вывести из строя даже сигналом с сотового телефона. Самое опасное — диагностика заведенного автомобиля. Проблемы с противоугонными устройствами доставляют массу проблем владельцам. Как отключить иммобилайзер в таком случае? АвтоВАЗ создал альтернативный метод для этого, специально для форс-мажорных ситуаций.

Он заключается в том, что владелец автомобиля вводит секретный шестизначный код, но и тут не все так гладко. Ввод пароля осуществляется нажатием на педаль газа определенное число раз. В таких случаях лучше всего знать, как отключить иммобилайзер полностью. Можно ли сделать это, не имея под рукой ключа?

Как отключить иммобилайзер вручную?

Отключение иммобилайзера на «Ладе Калине» проще всего сделать, если отключить его от блока питания, но сначала нужно добраться до него. Понадобятся следующие инструменты:

Сначала нужно снять с автомобиля аккумулятор. Иммобилайзер расположен за управлением системой отопления салона: это небольшая черная коробочка, размеры котором примерно 5х10 сантиметров. Добраться до него очень затруднительно, потому что болты крепления расположены очень неудобно. Предварительно нужно снять кабель питания с иммобилайзера: штекер легко вытянется, если нажать на его фиксатор.

После снятия питания следует восстановить диагностическую линию. Теперь извлечение закончено и начинается настройка АПС. Самое главное — удаление информации, которую оставил иммобилайзер в электронном блоке управления. Чтобы это сделать, нужно вынуть разъем проводки из иммобилайзера и связать в нем контакты 18 и 9.1. Теперь требуется вскрыть электронный блок управления (только если это модель Bosch M 1.5.4), на место стандартной микросхемы нужно установить чип с утилитой для очистки данных (Eeprom) и попробовать завести двигатель. Если все действия проделаны верно, то мотор запустится.

Если стандартный чип извлечь не получается, то нужно будет устанавливать утилиту Combiset. Ее принцип действия точно такой, как у Eeprom. Если этого не сделать, то придется перепаять гнездо под новую микросхему.

Если модель ЭБУ Bosch MP7.0H, то придется также применить паяльник, поскольку запоминающее устройство крепко заделано. В общем, выбираем для себя что лучше: устанавливать утилиту Combiset или паять гнездо.

Иногда на удаление данных наложено ограничение, к примеру, с Eeprom не получится удалить полностью все данные. Но и это не должно стать препятствием: нужно немного отредактировать файл дампа (байты 2–7 заменяются буквами FF). Для людей, которые на «ты» с техникой, не будет ничего проще, как отключить иммобилайзер на «Калине».

Эта статья должна была просветить владельца автомобиля ВАЗ, как отключить иммобилайзер. Сразу стоит оговориться, если нет уверенности в действиях, то не стоит браться за отключение противоугонной системы. Лучше всего запомнить секретный пароль и в случае возникновения проблем просто ввести его, нажав на педаль определенное число раз.

Для проведения самостоятельной процедуры активации иммобилайзера на Lada Kalina необходимы оба ключа от автомобиля (с красной меткой и обычный). Перед выполнением обратной процедуры нужно узнать модель установленного блока. Отключить иммобилайзер на Калине можно аварийным способом или с использованием ПК и специального программного обеспечения.

Где находится иммобилайзер на Калине

Доступ к устройству

Как активировать иммобилайзер

Активация на Калине-1

Активация на Калине-2

Как отключить иммобилайзер самому

Блок Bosch М 7 4

Блок Bosch 7 9 7

Блок Январь 7 2

Блок Январь 5 1

Причины неисправностей иммобилайзера и как это исправить

Основные признаки и причины поломок устройства

Способы устранения неисправностей

Обход иммобилайзера на Калине

Видео «Реализация бесключевого обхода на Калине-2»

Комментарии и Отзывы

Где находится иммобилайзер на Калине

В автомобилях Lada Kalina модуль управления блокиратором располагается в отсеке за контрольным щитком, в области установки центрального воздуховода отопительной системы. Антенный элемент для обработки и получения сигналов выполнен в виде кольца и находится в выключателе зажигания. Сам чип устанавливается в головку ключа. Его считывание производится автоматически, когда последний устанавливается в замок зажигания.

Расположение основного модуля управления блокирующим устройством

Доступ к устройству

В моделях Лада для того, чтобы добраться до механизма, позволяющего блокировать двигатель, понадобится следующее:

• отвертка с крестовым наконечником;
• удлинитель, оснащенный карданным шарниром;
• головка для крестообразных болтов;
• пластмассовая отвертка для демонтажа облицовочных элементов центральной консоли.

Перед тем как отключить иммобилайзер на Калине, к нему надо обеспечить доступ:

1. От АКБ автомобиля отсоединяется кабель с отрицательным контактом.
2. Открывается пепельница в салоне. Откручивается четыре болта, фиксирующие ее корпус, после чего она демонтируется из посадочного места.
3. Производится демонтаж двух заглушек, которые установлены по бокам от клавиши активации световой сигнализации.
4. Выкручивается еще два крепежных болта. Они расположены под заглушками.
5. Производится снятие рычагов для регулировки температуры в салоне, а также направления потока воздуха.
6. Центральная панель управления печкой вытягивается на себя. Ее надо демонтировать с защелок.
7. Выполняется отключение электрических колодок, которые подведены к кнопкам управления.
8. Затем владелец может демонтировать штатный модуль, установленный под центральным воздуховодом. Устройство зафиксировано посредством двух болтов, рядом располагается ЭБУ.
9. Выполняется отключение разъема с проводами от модуля, для этого достаточно нажать на фиксатор.

Как активировать иммобилайзер

Процедура включения иммобилайзера ДВС на ВАЗ Калина может отличаться в зависимости от модели авто.

Активация на Калине-1

Инструкция по включению противоугонного средства на автомобилях первой серии:

1. Подготавливается мастер-ключ, с его помощью будет выполняться активизация устройства. Этот элемент оснащается красной меткой на корпусе, его нужно вставить в замок.
2. Выполняется проворачивание ключа для активации зажигания. Поскольку блокирующее средство отключено, спустя шесть секунд на приборной панели начнет моргать диодный индикатор. Если этого не произошло, то блокиратор включен. Значит, он уже обучен и его активация не нужна.
3. Ключ прокручивается, чтобы отключить зажигание, диодная лампочка будет функционировать в режиме частых вспышек. На протяжении последующих шести секунд необходимо извлечь мастер-ключ и вставить в замок обычный.
4. Включается зажигание, для этого прокручивается личинка замка. Зуммер должен издать тройной звуковой сигнал в подтверждение. Если этого не произошло, возможно, автовладелец не успел уложиться в шесть секунд. Иногда проблема состоит в самом иммобилайзере.
5. Затем надо подождать шесть секунд, зуммер должен издать двойной звуковой импульс. Производится отключение системы зажигания в машине. Ключ можно демонтировать из выключателя.
6. На протяжении последующих 6 секунд включается зажигание, но для этого применяется мастер-ключ. На приборной панели машины должен заморгать световой индикатор блокиратора двигателя. При его включении зуммер издаст еще один импульс.
7. Зажигание отключается, но ключ пока не вытаскивается из выключателя. Через определенное время раздастся еще один звуковой импульс, а моргание диодного индикатора на приборке будет более интенсивным. Между отключением зажигания и учащенным морганием лампочки должно пройти примерно 15 секунд. Но интервал может быть и другим, все зависит от модели блока управления мотором.
8. В течение последующих десяти сек. быстро активируется зажигание на три секунды, затем оно отключается.
9. Аварийная сигнализация автомобиля издаст тройной импульс. Это свидетельствует о том, что процедура обучения завершена. Затем следует подождать, пока диодная лампочка на приборной панели не перестанет мигать. Обучающий ключ извлекается из выключателя.

Активация на Калине-2

На вторых версиях авто процедура включения своими руками выглядит по-другому:

1. В замок вставляется ключ, производится активизация зажигания, зуммер издаст звуковой импульс. Когда раздастся последний сигнал, система выключается. Если запуск двигателя машины осуществлялся с применением обучающего ключа, то иммобилайзер не издаст звуков. Автовладельцу придется подождать несколько секунд и приступить к следующему шагу.
2. В течение 6 секунд выполняется установка ключа в выключатель, зажигание надо активировать еще раз. Биппер воспроизведет тройной сигнал.
3. Обучающий ключ извлекается и вставляется следующий, это надо успеть сделать за шесть секунд.
4. Производится отключение зажигания. Извлекать ключ из выключателя не нужно. Зуммер воспроизведет звуковой импульс. Затем включается зажигание, в этот момент должен сработать гудок на рулевом колесе авто. Это свидетельствует о завершении процедуры обучения метки ключа, информация о ней занесена в блок управления.
5. Выполняется выключение зажигания. На панели приборов перестанет работать диодный индикатор. Если лампочка еще моргает, то иммобилайзер нерабочий.

Канал «Avtodopka» подробно рассказал об активации блокирующего штатного устройства на Калине.

Как отключить иммобилайзер самому

Чтобы убрать блокиратор и удалить информацию о нем из памяти, можно использовать несколько вариантов.

Блок Bosch М 7 4

Процедура выполняется после подготовки:

• ПК либо ноутбука с утилитой Winflashecu, версия программы должна быть 1.14 либо выше.
• шнура для интерфейса К-Лин с адаптером, можно использовать устройство ВАГ-КОМ 409.1;
• утилиты для перепрошивки и настройки управляющего модуля с отключенной поддержкой блокиратора;
• кабелей разной длины.

Выполнение задачи осуществляется так:

1. От аккумулятора отсоединяется отрицательная клемма — от блока управления двигателем надо отключить разъем с проводами. Последний располагается в моторном отсеке машины. Для выполнения задачи нужно снять защитную крышку и извлечь плоское крепление колодки. Все действия осуществляются на большом выходе, маленький разъем не трогается.
2. Производится установка кабелей на контактные элементы А4 и В2 со стороны колодки. Эти проводники будут применяться для дополнительной подачи 12-вольтного напряжения. Их рекомендуется заранее качественно подключить к АКБ, используя промежуточный переключатель.
3. Выполняется монтаж колодки обратно, производится фиксация крепления.
4. Подключается адаптер к диагностической колодке. Она установлена в салоне машины и защищена пластиковой крышкой на торпеде.
5. После подключения на ноутбуке в программе выставляется скорость передачи информации в 38400 бит/с.
6. Выполняется запуск программы. В открывшемся окне указывается номер порта и скорость. Также надо отметить тип управляющего модуля — М 7.4. В нижнем углу справа в главном окне будет гореть надпись «Отсутствие связи».
7. Затем подается напряжение на контакты А4 и В2. Производится активация зажигания. В правом нижнем углу главного окна программы появится сообщение «Связь с ЭБУ». Кнопка пуска операций будет активной.
8. Выполняется считывание информации EEPROM, это данные, которые инженеры АвтоВАЗа заносят в память ЭБУ. Их следует сохранить на ПК или ноутбук.
9. Затем выбирается новая версия прошивки и устанавливается в память микропроцессорного модуля. Для выполнения задачи используется клавиша «Запись EEPROM». Когда загрузка будет завершена, необходимо закрыть программу и отключить зажигание. Выполняется отсоединение кабелей дополнительного питания и производится запуск силового агрегата без ключа с меткой.

Блок Bosch 7 9 7

Перепрошивка микропроцессорного модуля осуществляется по вышеописанному алгоритму. Но нужно учесть, что этот блок подлежит доработке. Для этого придется перепаять один резисторный элемент на плате устройства. Рекомендуется обратиться на сервис, процедура должна осуществляться специалистами, имеющими опыт в пайке мелких деталей.

Пользователь Vlad V подробно рассказал об отключении управляющего устройства блокиратора двигателя Бош модели 7.9.7.

Блок Январь 7 2

Для выполнения задачи подготавливается:

• К-Лин адаптер, к примеру, устройство ВМ9213;
• ПК либо ноутбук, на него предварительно загружается утилита ЧипЛоудер версии 1.97.7 или выше;
• паяльник с оловом и канифолью;
• комплект проводников и выключатель;
• резисторное устройство, сопротивление которого составит 3,6-5 кОм;
• разъемы для соединения проводов с управляющим модулем;
• рабочий аккумулятор.

Процедура отключения осуществляется так:

1. Выполняется обесточивание бортовой сети машины, для этого отключается питание от АКБ. Производится демонтаж микропроцессорного модуля.
2. Сам корпус устройства оборачивается изолятором. Надо собрать схему из подготовленных элементов, как показано на фото.
3. Производится подключение адаптера К-Лин к компьютеру.
4. Посредством выключателя имитируется работа системы зажигания.
5. На компьютере запускается программа. Автоматически выполняется синхронизация связи с блоком управления.
6. С помощью утилиты считывается установленная на управляющем устройстве прошивка, а затем данные о ней сохраняются в память компьютера. Если процедура считывания успешно окончена, нажимается кнопка «Убрать иммо». Надо подождать, пока на дисплее ПК либо ноутбука появится окно с надписью «Иммобилайзер удален».
7. Утилита закрывается. С использованием выключателя, как показано на схеме, выполняется отключение системы зажигания.
8. Перед обратной установкой блока управления от иммобилайзера отключается сигнал. Когда колодка отсоединена, куском кабеля следует замкнуть контактные компоненты, маркированные как 9 и 18.

Блок Январь 5 1

Процедура удаления в таких моделях иммо выполняется путем демонтажа и перепайка флеш-памяти из блока. Для осуществления задачи рекомендуется обратиться к специалистам, поскольку сделать это самостоятельно проблематично. Перепайка производится с использованием программатора, а также термофена.

Фотогалерея

Подробные фото схем приведены в этом разделе.

Аварийное отключение

Для аварийной деактивации автовладельцу потребуется цифровой код. Он заранее записывается в память микропроцессорного блока.

Чтобы выполнить задачу, предварительно надо вбить в память пароль:

1. В замок устанавливается обучающий ключ, который проворачивается для активации зажигания. Необходимо дождаться, пока диодная лампа на контрольном щитке не перестанет моргать.
2. Надо ввести цифры кода, допускается применение символов от 1 до 9. Для назначения необходимо быстро нажать на педаль газа до конца. При каждом нажатии на приборке будет появляться лампочка блокирующего средства мотора. Если цифра пин-кода назначена, необходимо зажать педаль и держать ее в таком положении на протяжении шести секунд.
3. Таким же образом производится назначение следующих цифр пароля.
4. После ввода последнего символа индикатор иммобилайзера на контрольном щитке перестанет моргать. Автовладельцу необходимо удерживать педаль газа в выжатом состоянии в течение 10 сек. После этого ее можно отпустить.
5. Производится отключение зажигания, ключ можно демонтировать из замка.

После ввода пароля выполняется процедура аварийной деактивации иммо:

1. Активируется зажигание в автомобиле, на приборке появится индикатор блокиратора ДВС.
2. Когда значок перестанет моргать, выполняется ввод пин-кода. В среднем для того, чтобы индикатор погас, необходимо примерно 1 минута.
3. Для ввода пароля используется педаль газа, ее надо нажимать быстро и утапливать до конца. Количество нажатий должно соответствовать первому знаку пин-кода. Для разделения цифр педаль необходимо выжать и задержать в таком состоянии на протяжении 6 сек. Процедура ввода пароля соответствует его назначению.
4. После ввода последней цифры пин-кода активируется линия бензонасоса. На панели начнет гореть диодный индикатор иммо. Если код указан неверно, то лампочка будет моргать с перерывами — процедура ввода пароля повторяется заново.

Информацию о выполнении аварийного отключения иммобилайзера на Калине рекомендуется занести в бортжурнал автомобиля, если он ведется.

Пользователь Артем Радиоэлектроника рассказал о неполадках в работе иммо и нюансах выполнения аварийного отключения.

Причины неисправностей иммобилайзера и как это исправить

Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.

Основные признаки и причины поломок устройства

Признаки, причины и способы их устранения:

1. При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.
2. Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.
3. Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.

Способы устранения неисправностей

Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.

Замена батарейки в пульте ключа

Процедура выполняется так:

1. Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.
2. После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.
3. Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.
4. Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.

Замена устройства

Процедура смены управляющего модуля производится так:

1. От АКБ машины отсоединяется отрицательный контакт.
2. Производится демонтаж пластиковой накладки на контрольном щитке.
3. Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.
4. Затем сам блок демонтируется из посадочного места.
5. От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.
6. Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.

Канал «ИммоБокс» подробно рассказал о замене управляющего блока штатного противоугонного средства на Калине.

Обход иммобилайзера на Калине

Процедура обхода иммобилайзера рассмотрена на примере машины, в которой установлена сигналка Starline:

1. Сначала надо прошить основной модуль управления блокиратором. Версия прошивки должна быть L8 или выше.
2. Сам цифровой интерфейс также нужно перепрошить. Его версия должна составить не меньше 3.9.
3. Используя компьютер с программой, в настройках шины CAN+LIN надо включить опцию «Обход иммобилайзера».
4. Собрать все элементы охранной системы, выполнить подключение колодок и разъемов. Если противоугонный комплекс был установлен, то надо подать питание на блок управления сигнализацией.
5. Произвести отключение системы зажигания. Сервисную кнопку управления сигналкой надо нажать 14 раз. Когда произойдет последний клик, в течение 3 секунд необходимо завести двигатель авто.
6. Сирена сигналки воспроизведет сигнал, что свидетельствует о записи радиометки в память микропроцессорного модуля. Если произошел запуск двигателя, но сигнализация не сработала, то процесс привязки повторяется.

Обойти штатное блокирующее устройство может потребоваться при установке противоугонной системы. У сигнализаций часто возникает конфликт между иммо и блоком управления охранным комплексом. Возможно, некоторые функции выполняться не будут.

Видео «Реализация бесключевого обхода на Калине-2»

Пользователь Peter Klyushnikov рассказал о том, как обойти штатный блокиратор двигателя на авто с установленной сигнализацией Старлайн.

Все автопроизводители стремятся обезопасить владельцев и устанавливают всё новые противоугонные системы. Не исключением в этом случае становится и АвтоВАЗ, который практически на весь модельный ряд современных машин устанавливает примитивного охранника – иммобилайзер. Но, с этим он не только может не пустить в автомобиль вора, но и самого хозяина. Поэтому, зачастую на Ладе Калине требуется отключить эту функцию. Как это сделать своими руками, расскажем в этой статье.

Видео, как отключить иммобилайзер

Горит иммобилайзер на калине | Хитрости Жизни

Для проведения самостоятельной процедуры активации иммобилайзера на Lada Kalina необходимы оба ключа от автомобиля (с красной меткой и обычный). Перед выполнением обратной процедуры нужно узнать модель установленного блока. Отключить иммобилайзер на Калине можно аварийным способом или с использованием ПК и специального программного обеспечения.

Где находится иммобилайзер на Калине

Доступ к устройству

Как активировать иммобилайзер

Активация на Калине-1

Активация на Калине-2

Как отключить иммобилайзер самому

Блок Bosch М 7 4

Блок Bosch 7 9 7

Блок Январь 7 2

Блок Январь 5 1

Причины неисправностей иммобилайзера и как это исправить

Основные признаки и причины поломок устройства

Способы устранения неисправностей

Обход иммобилайзера на Калине

Видео «Реализация бесключевого обхода на Калине-2»

Комментарии и Отзывы

Где находится иммобилайзер на Калине

В автомобилях Lada Kalina модуль управления блокиратором располагается в отсеке за контрольным щитком, в области установки центрального воздуховода отопительной системы. Антенный элемент для обработки и получения сигналов выполнен в виде кольца и находится в выключателе зажигания. Сам чип устанавливается в головку ключа. Его считывание производится автоматически, когда последний устанавливается в замок зажигания.

Расположение основного модуля управления блокирующим устройством

Доступ к устройству

В моделях Лада для того, чтобы добраться до механизма, позволяющего блокировать двигатель, понадобится следующее:

• отвертка с крестовым наконечником;
• удлинитель, оснащенный карданным шарниром;
• головка для крестообразных болтов;
• пластмассовая отвертка для демонтажа облицовочных элементов центральной консоли.

Перед тем как отключить иммобилайзер на Калине, к нему надо обеспечить доступ:

1. От АКБ автомобиля отсоединяется кабель с отрицательным контактом.
2. Открывается пепельница в салоне. Откручивается четыре болта, фиксирующие ее корпус, после чего она демонтируется из посадочного места.
3. Производится демонтаж двух заглушек, которые установлены по бокам от клавиши активации световой сигнализации.
4. Выкручивается еще два крепежных болта. Они расположены под заглушками.
5. Производится снятие рычагов для регулировки температуры в салоне, а также направления потока воздуха.
6. Центральная панель управления печкой вытягивается на себя. Ее надо демонтировать с защелок.
7. Выполняется отключение электрических колодок, которые подведены к кнопкам управления.
8. Затем владелец может демонтировать штатный модуль, установленный под центральным воздуховодом. Устройство зафиксировано посредством двух болтов, рядом располагается ЭБУ.
9. Выполняется отключение разъема с проводами от модуля, для этого достаточно нажать на фиксатор.

Как активировать иммобилайзер

Процедура включения иммобилайзера ДВС на ВАЗ Калина может отличаться в зависимости от модели авто.

Активация на Калине-1

Инструкция по включению противоугонного средства на автомобилях первой серии:

1. Подготавливается мастер-ключ, с его помощью будет выполняться активизация устройства. Этот элемент оснащается красной меткой на корпусе, его нужно вставить в замок.
2. Выполняется проворачивание ключа для активации зажигания. Поскольку блокирующее средство отключено, спустя шесть секунд на приборной панели начнет моргать диодный индикатор. Если этого не произошло, то блокиратор включен. Значит, он уже обучен и его активация не нужна.
3. Ключ прокручивается, чтобы отключить зажигание, диодная лампочка будет функционировать в режиме частых вспышек. На протяжении последующих шести секунд необходимо извлечь мастер-ключ и вставить в замок обычный.
4. Включается зажигание, для этого прокручивается личинка замка. Зуммер должен издать тройной звуковой сигнал в подтверждение. Если этого не произошло, возможно, автовладелец не успел уложиться в шесть секунд. Иногда проблема состоит в самом иммобилайзере.
5. Затем надо подождать шесть секунд, зуммер должен издать двойной звуковой импульс. Производится отключение системы зажигания в машине. Ключ можно демонтировать из выключателя.
6. На протяжении последующих 6 секунд включается зажигание, но для этого применяется мастер-ключ. На приборной панели машины должен заморгать световой индикатор блокиратора двигателя. При его включении зуммер издаст еще один импульс.
7. Зажигание отключается, но ключ пока не вытаскивается из выключателя. Через определенное время раздастся еще один звуковой импульс, а моргание диодного индикатора на приборке будет более интенсивным. Между отключением зажигания и учащенным морганием лампочки должно пройти примерно 15 секунд. Но интервал может быть и другим, все зависит от модели блока управления мотором.
8. В течение последующих десяти сек. быстро активируется зажигание на три секунды, затем оно отключается.
9. Аварийная сигнализация автомобиля издаст тройной импульс. Это свидетельствует о том, что процедура обучения завершена. Затем следует подождать, пока диодная лампочка на приборной панели не перестанет мигать. Обучающий ключ извлекается из выключателя.

Активация на Калине-2

На вторых версиях авто процедура включения своими руками выглядит по-другому:

1. В замок вставляется ключ, производится активизация зажигания, зуммер издаст звуковой импульс. Когда раздастся последний сигнал, система выключается. Если запуск двигателя машины осуществлялся с применением обучающего ключа, то иммобилайзер не издаст звуков. Автовладельцу придется подождать несколько секунд и приступить к следующему шагу.
2. В течение 6 секунд выполняется установка ключа в выключатель, зажигание надо активировать еще раз. Биппер воспроизведет тройной сигнал.
3. Обучающий ключ извлекается и вставляется следующий, это надо успеть сделать за шесть секунд.
4. Производится отключение зажигания. Извлекать ключ из выключателя не нужно. Зуммер воспроизведет звуковой импульс. Затем включается зажигание, в этот момент должен сработать гудок на рулевом колесе авто. Это свидетельствует о завершении процедуры обучения метки ключа, информация о ней занесена в блок управления.
5. Выполняется выключение зажигания. На панели приборов перестанет работать диодный индикатор. Если лампочка еще моргает, то иммобилайзер нерабочий.

Канал «Avtodopka» подробно рассказал об активации блокирующего штатного устройства на Калине.

Как отключить иммобилайзер самому

Чтобы убрать блокиратор и удалить информацию о нем из памяти, можно использовать несколько вариантов.

Блок Bosch М 7 4

Процедура выполняется после подготовки:

• ПК либо ноутбука с утилитой Winflashecu, версия программы должна быть 1.14 либо выше.
• шнура для интерфейса К-Лин с адаптером, можно использовать устройство ВАГ-КОМ 409.1;
• утилиты для перепрошивки и настройки управляющего модуля с отключенной поддержкой блокиратора;
• кабелей разной длины.

Выполнение задачи осуществляется так:

1. От аккумулятора отсоединяется отрицательная клемма — от блока управления двигателем надо отключить разъем с проводами. Последний располагается в моторном отсеке машины. Для выполнения задачи нужно снять защитную крышку и извлечь плоское крепление колодки. Все действия осуществляются на большом выходе, маленький разъем не трогается.
2. Производится установка кабелей на контактные элементы А4 и В2 со стороны колодки. Эти проводники будут применяться для дополнительной подачи 12-вольтного напряжения. Их рекомендуется заранее качественно подключить к АКБ, используя промежуточный переключатель.
3. Выполняется монтаж колодки обратно, производится фиксация крепления.
4. Подключается адаптер к диагностической колодке. Она установлена в салоне машины и защищена пластиковой крышкой на торпеде.
5. После подключения на ноутбуке в программе выставляется скорость передачи информации в 38400 бит/с.
6. Выполняется запуск программы. В открывшемся окне указывается номер порта и скорость. Также надо отметить тип управляющего модуля — М 7.4. В нижнем углу справа в главном окне будет гореть надпись «Отсутствие связи».
7. Затем подается напряжение на контакты А4 и В2. Производится активация зажигания. В правом нижнем углу главного окна программы появится сообщение «Связь с ЭБУ». Кнопка пуска операций будет активной.
8. Выполняется считывание информации EEPROM, это данные, которые инженеры АвтоВАЗа заносят в память ЭБУ. Их следует сохранить на ПК или ноутбук.
9. Затем выбирается новая версия прошивки и устанавливается в память микропроцессорного модуля. Для выполнения задачи используется клавиша «Запись EEPROM». Когда загрузка будет завершена, необходимо закрыть программу и отключить зажигание. Выполняется отсоединение кабелей дополнительного питания и производится запуск силового агрегата без ключа с меткой.

Блок Bosch 7 9 7

Перепрошивка микропроцессорного модуля осуществляется по вышеописанному алгоритму. Но нужно учесть, что этот блок подлежит доработке. Для этого придется перепаять один резисторный элемент на плате устройства. Рекомендуется обратиться на сервис, процедура должна осуществляться специалистами, имеющими опыт в пайке мелких деталей.

Пользователь Vlad V подробно рассказал об отключении управляющего устройства блокиратора двигателя Бош модели 7.9.7.

Блок Январь 7 2

Для выполнения задачи подготавливается:

• К-Лин адаптер, к примеру, устройство ВМ9213;
• ПК либо ноутбук, на него предварительно загружается утилита ЧипЛоудер версии 1.97.7 или выше;
• паяльник с оловом и канифолью;
• комплект проводников и выключатель;
• резисторное устройство, сопротивление которого составит 3,6-5 кОм;
• разъемы для соединения проводов с управляющим модулем;
• рабочий аккумулятор.

Процедура отключения осуществляется так:

1. Выполняется обесточивание бортовой сети машины, для этого отключается питание от АКБ. Производится демонтаж микропроцессорного модуля.
2. Сам корпус устройства оборачивается изолятором. Надо собрать схему из подготовленных элементов, как показано на фото.
3. Производится подключение адаптера К-Лин к компьютеру.
4. Посредством выключателя имитируется работа системы зажигания.
5. На компьютере запускается программа. Автоматически выполняется синхронизация связи с блоком управления.
6. С помощью утилиты считывается установленная на управляющем устройстве прошивка, а затем данные о ней сохраняются в память компьютера. Если процедура считывания успешно окончена, нажимается кнопка «Убрать иммо». Надо подождать, пока на дисплее ПК либо ноутбука появится окно с надписью «Иммобилайзер удален».
7. Утилита закрывается. С использованием выключателя, как показано на схеме, выполняется отключение системы зажигания.
8. Перед обратной установкой блока управления от иммобилайзера отключается сигнал. Когда колодка отсоединена, куском кабеля следует замкнуть контактные компоненты, маркированные как 9 и 18.

Блок Январь 5 1

Процедура удаления в таких моделях иммо выполняется путем демонтажа и перепайка флеш-памяти из блока. Для осуществления задачи рекомендуется обратиться к специалистам, поскольку сделать это самостоятельно проблематично. Перепайка производится с использованием программатора, а также термофена.

Фотогалерея

Подробные фото схем приведены в этом разделе.

Аварийное отключение

Для аварийной деактивации автовладельцу потребуется цифровой код. Он заранее записывается в память микропроцессорного блока.

Чтобы выполнить задачу, предварительно надо вбить в память пароль:

1. В замок устанавливается обучающий ключ, который проворачивается для активации зажигания. Необходимо дождаться, пока диодная лампа на контрольном щитке не перестанет моргать.
2. Надо ввести цифры кода, допускается применение символов от 1 до 9. Для назначения необходимо быстро нажать на педаль газа до конца. При каждом нажатии на приборке будет появляться лампочка блокирующего средства мотора. Если цифра пин-кода назначена, необходимо зажать педаль и держать ее в таком положении на протяжении шести секунд.
3. Таким же образом производится назначение следующих цифр пароля.
4. После ввода последнего символа индикатор иммобилайзера на контрольном щитке перестанет моргать. Автовладельцу необходимо удерживать педаль газа в выжатом состоянии в течение 10 сек. После этого ее можно отпустить.
5. Производится отключение зажигания, ключ можно демонтировать из замка.

После ввода пароля выполняется процедура аварийной деактивации иммо:

1. Активируется зажигание в автомобиле, на приборке появится индикатор блокиратора ДВС.
2. Когда значок перестанет моргать, выполняется ввод пин-кода. В среднем для того, чтобы индикатор погас, необходимо примерно 1 минута.
3. Для ввода пароля используется педаль газа, ее надо нажимать быстро и утапливать до конца. Количество нажатий должно соответствовать первому знаку пин-кода. Для разделения цифр педаль необходимо выжать и задержать в таком состоянии на протяжении 6 сек. Процедура ввода пароля соответствует его назначению.
4. После ввода последней цифры пин-кода активируется линия бензонасоса. На панели начнет гореть диодный индикатор иммо. Если код указан неверно, то лампочка будет моргать с перерывами — процедура ввода пароля повторяется заново.

Информ

Как отключить иммобилайзер на Лада Калина?

Лада Калина сегодня является примером действительно хорошего отечественного автомобиля, который не уступает качеством, надежностью и другими характеристиками своим заграничным товарищам по классу. Эта машинка не похожа ни на одну другую в мире и действительно была придумана и спроектирована у нас. Нас сегодня интересует ее штатная система безопасности, которая прямо с завода включает иммобилайзер. Мы разберемся в том, что он из себя представляет и в каких ситуациях может быть такое, что его нужно отключить и как, собственно, это отключение производиться.

Назначение устройства

Назначение есть даже у самой маленькой мелочи в автомобиле, и у иммобилайзера тем более оно есть. Оно предельно просто — не дать угнать вашу машину. Проделываться это может по-разному, чаще всего размыкается какая-то важная цепь в автомобиле, чтобы не удалось запустить мотор. Кто-то может сказаться, что иммобилайзер всего лишь реле, которое просто включается и выключается, но это совсем не так. Реле переключать будет человек, нажимая на кнопку определенная электрическая цепь будет замыкаться или размыкаться. Тут же все происходит полностью автоматически.

Чаще всего предметом нарушения работы является обмотка стартера, системы зажигания или топливного насоса, здесь все неисправности зависят от изобретательности человека, что будет заниматься установкой иммобилайзера.

Находится он обычно где-то в автомобиле, причем так, чтобы просто так его было не обнаружить. В этом и заключается основной плюс иммобилайзера — когда машина не заводится угонщик не может наверняка просто это неисправность или все же сработала защита. А на поиски блока управления у него может уйти и весь день, что никак не допустимо в его профессии. Блокировка автомобиля может осуществляться в разных временных рамках, тут все тоже зависит от модели. Первый вариант, когда автомобиль мгновенно становиться неподвижным. Здесь все просто как только кто-то пытается запустить двигатель с помощью неродного ключа или вовсе без него автомобиль тут же становиться неподвижным и замирает как огромный камень.

Другой вариант куда более любопытен. Здесь автомобиль легко заводится, но в программу системы защиты заложено время, которое этот самый двигатель будет работать. Как только отсчет подходит к концу двигатель тут же блокируется. Как правило, происходит это обычно на оживленной дороге или в большом потоке. Вору остается только лишь убегать в растерянности, потому что он наверняка не знает, что это произошло: либо иммобилайзер умудрился отключить двигатель, или просто возникли какие-то неисправности в автомобиле.

Вот мы и подошли к самому интересному вопросы: а как же автомобиль знает, что ему нужно заблокироваться, как же происходит это опознавание угонщика и хозяина?

Это происходит благодаря уникальному ключу от Лада Калина с помощью которого она и заводится. И происходит здесь все в два метода:

• Контактный.
• Бесконтактный.

Различаются они между собой принципиально полностью.

Первый крайне прост: иммобилайзер опознает ключ через замок зажигания с помощью специальных меток. И на основе этих показаний он уже решает – отключить двигатель или нет. Соответственно неродной ключ может моментально активировать защиту и нечего с автомобилем Лада Калина потом сделать не получиться никак. Второй вариант в нашем списке разительно отличается от первого. Здесь иммобилайзер имеет радиопередатчик, который постоянно обменивается сигналом с ключом от автомобиля. Внешне как раз-таки легко обнаружить этот чип: если взглянуть на ключ, то железная, его составляющая относительно мала, а вот пластиковая ручка просто огромная по сравнению с сами ключом.

Именно в ручке и нашел свое место тот самый чип с передатчиком. В этой системе выходит так, что пока Лада Клина стоит на стоянке, а вы ходите вокруг где-нибудь по магазину, то машина чувствует ваше местоположение и иммобилайзер находится в спокойном состоянии. Как только вы отойдете на расстояние, где ключ в вашем кармане перестанет находить связь с машиной, то она потеряется способность заводится.

Отключение иммобилайзера

Итак, теперь мы подошли к самой интересной теме нашей сегодняшней статьи: как же все-таки делается отключение штатного иммобилайзера автомобиля Лада Калина. Сразу стоит отметить, что мы ни поведаем какого-то строжайше скрываемого секрета автоугонщикам. Не произойдет это по той простой причине, что чтобы провести все ниже описанные манипуляции нужно хотя бы знать, где находиться иммобилайзер в автомобиле. Теперь разберемся, когда же нам может потребоваться отключение. Самая первая ситуация — просто глюк системы. Это происходит из-за того, что активировать иммобилайзер может любая нетипичная ошибка в работе электронного блока управления. То есть, на все обычные ошибки, которые связаны с неправильной работой датчика или какого-то элемента он реагирует нормально, но может случиться так, что и на обычную ошибку он отреагирует как на опасность. Другая распространенная ситуация — это разрядившийся аккумулятор. Такое случается, если вы оставили машину на месяц или больше в гараже, то аккумулятор мог разрядиться и это вызвало то, что иммобилайзер сработал и автомобиль самопроизвольно заблокировался.

Конечно, реакция на отсутствие питания у иммобилайзера правильная, некоторые воры пытаются отключить аккумулятор чтобы как-то обойти систему защиты, но что делать, когда вы не вор, а АКБ просто сел, но заводится машина должна?

Горит иммобилайзер на калине | Хитрости Жизни

Для проведения самостоятельной процедуры активации иммобилайзера на Lada Kalina необходимы оба ключа от автомобиля (с красной меткой и обычный). Перед выполнением обратной процедуры нужно узнать модель установленного блока. Отключить иммобилайзер на Калине можно аварийным способом или с использованием ПК и специального программного обеспечения.

Где находится иммобилайзер на Калине

Доступ к устройству

Как активировать иммобилайзер

Активация на Калине-1

Активация на Калине-2

Как отключить иммобилайзер самому

Блок Bosch М 7 4

Блок Bosch 7 9 7

Блок Январь 7 2

Блок Январь 5 1

Причины неисправностей иммобилайзера и как это исправить

Основные признаки и причины поломок устройства

Способы устранения неисправностей

Обход иммобилайзера на Калине

Видео «Реализация бесключевого обхода на Калине-2»

Комментарии и Отзывы

Где находится иммобилайзер на Калине

В автомобилях Lada Kalina модуль управления блокиратором располагается в отсеке за контрольным щитком, в области установки центрального воздуховода отопительной системы. Антенный элемент для обработки и получения сигналов выполнен в виде кольца и находится в выключателе зажигания. Сам чип устанавливается в головку ключа. Его считывание производится автоматически, когда последний устанавливается в замок зажигания.

Расположение основного модуля управления блокирующим устройством

Доступ к устройству

В моделях Лада для того, чтобы добраться до механизма, позволяющего блокировать двигатель, понадобится следующее:

• отвертка с крестовым наконечником;
• удлинитель, оснащенный карданным шарниром;
• головка для крестообразных болтов;
• пластмассовая отвертка для демонтажа облицовочных элементов центральной консоли.

Перед тем как отключить иммобилайзер на Калине, к нему надо обеспечить доступ:

1. От АКБ автомобиля отсоединяется кабель с отрицательным контактом.
2. Открывается пепельница в салоне. Откручивается четыре болта, фиксирующие ее корпус, после чего она демонтируется из посадочного места.
3. Производится демонтаж двух заглушек, которые установлены по бокам от клавиши активации световой сигнализации.
4. Выкручивается еще два крепежных болта. Они расположены под заглушками.
5. Производится снятие рычагов для регулировки температуры в салоне, а также направления потока воздуха.
6. Центральная панель управления печкой вытягивается на себя. Ее надо демонтировать с защелок.
7. Выполняется отключение электрических колодок, которые подведены к кнопкам управления.
8. Затем владелец может демонтировать штатный модуль, установленный под центральным воздуховодом. Устройство зафиксировано посредством двух болтов, рядом располагается ЭБУ.
9. Выполняется отключение разъема с проводами от модуля, для этого достаточно нажать на фиксатор.

Как активировать иммобилайзер

Процедура включения иммобилайзера ДВС на ВАЗ Калина может отличаться в зависимости от модели авто.

Активация на Калине-1

Инструкция по включению противоугонного средства на автомобилях первой серии:

1. Подготавливается мастер-ключ, с его помощью будет выполняться активизация устройства. Этот элемент оснащается красной меткой на корпусе, его нужно вставить в замок.
2. Выполняется проворачивание ключа для активации зажигания. Поскольку блокирующее средство отключено, спустя шесть секунд на приборной панели начнет моргать диодный индикатор. Если этого не произошло, то блокиратор включен. Значит, он уже обучен и его активация не нужна.
3. Ключ прокручивается, чтобы отключить зажигание, диодная лампочка будет функционировать в режиме частых вспышек. На протяжении последующих шести секунд необходимо извлечь мастер-ключ и вставить в замок обычный.
4. Включается зажигание, для этого прокручивается личинка замка. Зуммер должен издать тройной звуковой сигнал в подтверждение. Если этого не произошло, возможно, автовладелец не успел уложиться в шесть секунд. Иногда проблема состоит в самом иммобилайзере.
5. Затем надо подождать шесть секунд, зуммер должен издать двойной звуковой импульс. Производится отключение системы зажигания в машине. Ключ можно демонтировать из выключателя.
6. На протяжении последующих 6 секунд включается зажигание, но для этого применяется мастер-ключ. На приборной панели машины должен заморгать световой индикатор блокиратора двигателя. При его включении зуммер издаст еще один импульс.
7. Зажигание отключается, но ключ пока не вытаскивается из выключателя. Через определенное время раздастся еще один звуковой импульс, а моргание диодного индикатора на приборке будет более интенсивным. Между отключением зажигания и учащенным морганием лампочки должно пройти примерно 15 секунд. Но интервал может быть и другим, все зависит от модели блока управления мотором.
8. В течение последующих десяти сек. быстро активируется зажигание на три секунды, затем оно отключается.
9. Аварийная сигнализация автомобиля издаст тройной импульс. Это свидетельствует о том, что процедура обучения завершена. Затем следует подождать, пока диодная лампочка на приборной панели не перестанет мигать. Обучающий ключ извлекается из выключателя.

Активация на Калине-2

На вторых версиях авто процедура включения своими руками выглядит по-другому:

1. В замок вставляется ключ, производится активизация зажигания, зуммер издаст звуковой импульс. Когда раздастся последний сигнал, система выключается. Если запуск двигателя машины осуществлялся с применением обучающего ключа, то иммобилайзер не издаст звуков. Автовладельцу придется подождать несколько секунд и приступить к следующему шагу.
2. В течение 6 секунд выполняется установка ключа в выключатель, зажигание надо активировать еще раз. Биппер воспроизведет тройной сигнал.
3. Обучающий ключ извлекается и вставляется следующий, это надо успеть сделать за шесть секунд.
4. Производится отключение зажигания. Извлекать ключ из выключателя не нужно. Зуммер воспроизведет звуковой импульс. Затем включается зажигание, в этот момент должен сработать гудок на рулевом колесе авто. Это свидетельствует о завершении процедуры обучения метки ключа, информация о ней занесена в блок управления.
5. Выполняется выключение зажигания. На панели приборов перестанет работать диодный индикатор. Если лампочка еще моргает, то иммобилайзер нерабочий.

Канал «Avtodopka» подробно рассказал об активации блокирующего штатного устройства на Калине.

Как отключить иммобилайзер самому

Чтобы убрать блокиратор и удалить информацию о нем из памяти, можно использовать несколько вариантов.

Блок Bosch М 7 4

Процедура выполняется после подготовки:

• ПК либо ноутбука с утилитой Winflashecu, версия программы должна быть 1.14 либо выше.
• шнура для интерфейса К-Лин с адаптером, можно использовать устройство ВАГ-КОМ 409.1;
• утилиты для перепрошивки и настройки управляющего модуля с отключенной поддержкой блокиратора;
• кабелей разной длины.

Выполнение задачи осуществляется так:

1. От аккумулятора отсоединяется отрицательная клемма — от блока управления двигателем надо отключить разъем с проводами. Последний располагается в моторном отсеке машины. Для выполнения задачи нужно снять защитную крышку и извлечь плоское крепление колодки. Все действия осуществляются на большом выходе, маленький разъем не трогается.
2. Производится установка кабелей на контактные элементы А4 и В2 со стороны колодки. Эти проводники будут применяться для дополнительной подачи 12-вольтного напряжения. Их рекомендуется заранее качественно подключить к АКБ, используя промежуточный переключатель.
3. Выполняется монтаж колодки обратно, производится фиксация крепления.
4. Подключается адаптер к диагностической колодке. Она установлена в салоне машины и защищена пластиковой крышкой на торпеде.
5. После подключения на ноутбуке в программе выставляется скорость передачи информации в 38400 бит/с.
6. Выполняется запуск программы. В открывшемся окне указывается номер порта и скорость. Также надо отметить тип управляющего модуля — М 7.4. В нижнем углу справа в главном окне будет гореть надпись «Отсутствие связи».
7. Затем подается напряжение на контакты А4 и В2. Производится активация зажигания. В правом нижнем углу главного окна программы появится сообщение «Связь с ЭБУ». Кнопка пуска операций будет активной.
8. Выполняется считывание информации EEPROM, это данные, которые инженеры АвтоВАЗа заносят в память ЭБУ. Их следует сохранить на ПК или ноутбук.
9. Затем выбирается новая версия прошивки и устанавливается в память микропроцессорного модуля. Для выполнения задачи используется клавиша «Запись EEPROM». Когда загрузка будет завершена, необходимо закрыть программу и отключить зажигание. Выполняется отсоединение кабелей дополнительного питания и производится запуск силового агрегата без ключа с меткой.

Блок Bosch 7 9 7

Перепрошивка микропроцессорного модуля осуществляется по вышеописанному алгоритму. Но нужно учесть, что этот блок подлежит доработке. Для этого придется перепаять один резисторный элемент на плате устройства. Рекомендуется обратиться на сервис, процедура должна осуществляться специалистами, имеющими опыт в пайке мелких деталей.

Пользователь Vlad V подробно рассказал об отключении управляющего устройства блокиратора двигателя Бош модели 7.9.7.

Блок Январь 7 2

Для выполнения задачи подготавливается:

• К-Лин адаптер, к примеру, устройство ВМ9213;
• ПК либо ноутбук, на него предварительно загружается утилита ЧипЛоудер версии 1.97.7 или выше;
• паяльник с оловом и канифолью;
• комплект проводников и выключатель;
• резисторное устройство, сопротивление которого составит 3,6-5 кОм;
• разъемы для соединения проводов с управляющим модулем;
• рабочий аккумулятор.

Процедура отключения осуществляется так:

1. Выполняется обесточивание бортовой сети машины, для этого отключается питание от АКБ. Производится демонтаж микропроцессорного модуля.
2. Сам корпус устройства оборачивается изолятором. Надо собрать схему из подготовленных элементов, как показано на фото.
3. Производится подключение адаптера К-Лин к компьютеру.
4. Посредством выключателя имитируется работа системы зажигания.
5. На компьютере запускается программа. Автоматически выполняется синхронизация связи с блоком управления.
6. С помощью утилиты считывается установленная на управляющем устройстве прошивка, а затем данные о ней сохраняются в память компьютера. Если процедура считывания успешно окончена, нажимается кнопка «Убрать иммо». Надо подождать, пока на дисплее ПК либо ноутбука появится окно с надписью «Иммобилайзер удален».
7. Утилита закрывается. С использованием выключателя, как показано на схеме, выполняется отключение системы зажигания.
8. Перед обратной установкой блока управления от иммобилайзера отключается сигнал. Когда колодка отсоединена, куском кабеля следует замкнуть контактные компоненты, маркированные как 9 и 18.

Блок Январь 5 1

Процедура удаления в таких моделях иммо выполняется путем демонтажа и перепайка флеш-памяти из блока. Для осуществления задачи рекомендуется обратиться к специалистам, поскольку сделать это самостоятельно проблематично. Перепайка производится с использованием программатора, а также термофена.

Фотогалерея

Подробные фото схем приведены в этом разделе.

Аварийное отключение

Для аварийной деактивации автовладельцу потребуется цифровой код. Он заранее записывается в память микропроцессорного блока.

Чтобы выполнить задачу, предварительно надо вбить в память пароль:

1. В замок устанавливается обучающий ключ, который проворачивается для активации зажигания. Необходимо дождаться, пока диодная лампа на контрольном щитке не перестанет моргать.
2. Надо ввести цифры кода, допускается применение символов от 1 до 9. Для назначения необходимо быстро нажать на педаль газа до конца. При каждом нажатии на приборке будет появляться лампочка блокирующего средства мотора. Если цифра пин-кода назначена, необходимо зажать педаль и держать ее в таком положении на протяжении шести секунд.
3. Таким же образом производится назначение следующих цифр пароля.
4. После ввода последнего символа индикатор иммобилайзера на контрольном щитке перестанет моргать. Автовладельцу необходимо удерживать педаль газа в выжатом состоянии в течение 10 сек. После этого ее можно отпустить.
5. Производится отключение зажигания, ключ можно демонтировать из замка.

После ввода пароля выполняется процедура аварийной деактивации иммо:

1. Активируется зажигание в автомобиле, на приборке появится индикатор блокиратора ДВС.
2. Когда значок перестанет моргать, выполняется ввод пин-кода. В среднем для того, чтобы индикатор погас, необходимо примерно 1 минута.
3. Для ввода пароля используется педаль газа, ее надо нажимать быстро и утапливать до конца. Количество нажатий должно соответствовать первому знаку пин-кода. Для разделения цифр педаль необходимо выжать и задержать в таком состоянии на протяжении 6 сек. Процедура ввода пароля соответствует его назначению.
4. После ввода последней цифры пин-кода активируется линия бензонасоса. На панели начнет гореть диодный индикатор иммо. Если код указан неверно, то лампочка будет моргать с перерывами — процедура ввода пароля повторяется заново.

Информ

Как отключить иммобилайзер на Лада Калина?

Лада Калина сегодня является примером действительно хорошего отечественного автомобиля, который не уступает качеством, надежностью и другими характеристиками своим заграничным товарищам по классу. Эта машинка не похожа ни на одну другую в мире и действительно была придумана и спроектирована у нас. Нас сегодня интересует ее штатная система безопасности, которая прямо с завода включает иммобилайзер. Мы разберемся в том, что он из себя представляет и в каких ситуациях может быть такое, что его нужно отключить и как, собственно, это отключение производиться.

Назначение устройства

Назначение есть даже у самой маленькой мелочи в автомобиле, и у иммобилайзера тем более оно есть. Оно предельно просто — не дать угнать вашу машину. Проделываться это может по-разному, чаще всего размыкается какая-то важная цепь в автомобиле, чтобы не удалось запустить мотор. Кто-то может сказаться, что иммобилайзер всего лишь реле, которое просто включается и выключается, но это совсем не так. Реле переключать будет человек, нажимая на кнопку определенная электрическая цепь будет замыкаться или размыкаться. Тут же все происходит полностью автоматически.

Чаще всего предметом нарушения работы является обмотка стартера, системы зажигания или топливного насоса, здесь все неисправности зависят от изобретательности человека, что будет заниматься установкой иммобилайзера.

Находится он обычно где-то в автомобиле, причем так, чтобы просто так его было не обнаружить. В этом и заключается основной плюс иммобилайзера — когда машина не заводится угонщик не может наверняка просто это неисправность или все же сработала защита. А на поиски блока управления у него может уйти и весь день, что никак не допустимо в его профессии. Блокировка автомобиля может осуществляться в разных временных рамках, тут все тоже зависит от модели. Первый вариант, когда автомобиль мгновенно становиться неподвижным. Здесь все просто как только кто-то пытается запустить двигатель с помощью неродного ключа или вовсе без него автомобиль тут же становиться неподвижным и замирает как огромный камень.

Другой вариант куда более любопытен. Здесь автомобиль легко заводится, но в программу системы защиты заложено время, которое этот самый двигатель будет работать. Как только отсчет подходит к концу двигатель тут же блокируется. Как правило, происходит это обычно на оживленной дороге или в большом потоке. Вору остается только лишь убегать в растерянности, потому что он наверняка не знает, что это произошло: либо иммобилайзер умудрился отключить двигатель, или просто возникли какие-то неисправности в автомобиле.

Вот мы и подошли к самому интересному вопросы: а как же автомобиль знает, что ему нужно заблокироваться, как же происходит это опознавание угонщика и хозяина?

Это происходит благодаря уникальному ключу от Лада Калина с помощью которого она и заводится. И происходит здесь все в два метода:

• Контактный.
• Бесконтактный.

Различаются они между собой принципиально полностью.

Первый крайне прост: иммобилайзер опознает ключ через замок зажигания с помощью специальных меток. И на основе этих показаний он уже решает – отключить двигатель или нет. Соответственно неродной ключ может моментально активировать защиту и нечего с автомобилем Лада Калина потом сделать не получиться никак. Второй вариант в нашем списке разительно отличается от первого. Здесь иммобилайзер имеет радиопередатчик, который постоянно обменивается сигналом с ключом от автомобиля. Внешне как раз-таки легко обнаружить этот чип: если взглянуть на ключ, то железная, его составляющая относительно мала, а вот пластиковая ручка просто огромная по сравнению с сами ключом.

Именно в ручке и нашел свое место тот самый чип с передатчиком. В этой системе выходит так, что пока Лада Клина стоит на стоянке, а вы ходите вокруг где-нибудь по магазину, то машина чувствует ваше местоположение и иммобилайзер находится в спокойном состоянии. Как только вы отойдете на расстояние, где ключ в вашем кармане перестанет находить связь с машиной, то она потеряется способность заводится.

Отключение иммобилайзера

Итак, теперь мы подошли к самой интересной теме нашей сегодняшней статьи: как же все-таки делается отключение штатного иммобилайзера автомобиля Лада Калина. Сразу стоит отметить, что мы ни поведаем какого-то строжайше скрываемого секрета автоугонщикам. Не произойдет это по той простой причине, что чтобы провести все ниже описанные манипуляции нужно хотя бы знать, где находиться иммобилайзер в автомобиле. Теперь разберемся, когда же нам может потребоваться отключение. Самая первая ситуация — просто глюк системы. Это происходит из-за того, что активировать иммобилайзер может любая нетипичная ошибка в работе электронного блока управления. То есть, на все обычные ошибки, которые связаны с неправильной работой датчика или какого-то элемента он реагирует нормально, но может случиться так, что и на обычную ошибку он отреагирует как на опасность. Другая распространенная ситуация — это разрядившийся аккумулятор. Такое случается, если вы оставили машину на месяц или больше в гараже, то аккумулятор мог разрядиться и это вызвало то, что иммобилайзер сработал и автомобиль самопроизвольно заблокировался.

Конечно, реакция на отсутствие питания у иммобилайзера правильная, некоторые воры пытаются отключить аккумулятор чтобы как-то обойти систему защиты, но что делать, когда вы не вор, а АКБ просто сел, но заводится машина должна?

Нужно отключать иммобилайзер самостоятельно. Однако если просто вытащить провод защиты из электронного блока управления, то это спровоцирует активировать иммобилайзер, и он опять же заблокирует автомобиль. Выход есть, нужно правильно обрезать провода. Первым делом нужно найти свой иммобилайзер. Автомобиль Лада Калина машины хоть и небольшая, но разместить здесь маленький управляющий блок можно где угодно. Обнаружив, мы должны рукой снять разъем с корпуса и вывести его на свет так, чтобы было видно. Выведя мы должны посчитать все контакты и отсчитать 9 и 18.

Они являются важными, поэтому резать будем именно их. Аккуратно отсекаем их от разъема и соединяем между собой, сразу же изолируем.

Далее, необходимо из памяти электронного блока управления удалить информацию о иммобилайзера и можно возвращать все обратно, размыкаем смотанные провода и вставляем их обратно в разъем. Сам же разъем возвращаем в корпус и тем самым восстанавливаем цепь. Все, теперь автомобиль должен заводится без проблем, а электрическая и диагностическая цепь автомобиля буду в порядке.

не подключается к автомобилю. …

Поиск и устранение неисправностей цепи стартера

ПРИМЕЧАНИЕ:
Во время этой процедуры температура воздуха должна быть от 59 до 100 F (от 15 до 38 C).
После этой проверки вы должны выбрать сброс модуля управления двигателем (ECM) / модуля управления трансмиссией (PCM) с помощью диагностической системы Honda (HDS), в противном случае ECM / PCM продолжит останавливать топливные форсунки.
Аккумулятор должен быть в хорошем состоянии и полностью заряжен.
Рекомендуемая процедура:
Используйте тестер системы стартера.
Подключайте оборудование и используйте его в соответствии с инструкциями производителя.
Альтернативная процедура

Подключите следующее оборудование:
Амперметр, 0–400 А
Вольтметр, 0–20 В (с точностью до 0,1 В)
Подключите HDS к разъему канала передачи данных (DLC).
Выберите PGM-FI, затем ПРОВЕРКУ, затем ВЫКЛЮЧИТЕ ВСЕ ИНЖЕКТОРЫ на HDS.
Когда рычаг переключения передач находится в положении N или P (A / T) или нажата педаль сцепления (M / T), поверните ключ зажигания в положение запуска (II).
Стартер провернул двигатель нормально?

ДА — Система запуска в порядке. Переходите к шагу 11.

НЕТ — Переходите к шагу 5.

Проверьте состояние батареи. Проверьте электрические соединения на аккумуляторной батарее, отрицательный провод аккумуляторной батареи к кузову, кабели массы двигателя и стартер на предмет ослабления и коррозии. Затем попробуйте снова запустить двигатель.
Провернул ли двигатель стартером?

ДА — Устранение слабого соединения устранило проблему.Система запуска в порядке. Переходите к шагу 11.

НЕТ — Проверьте следующее:

Если стартер вообще не запускает двигатель, переходите к шагу 6. ​​
Если он запускает двигатель хаотично или слишком медленно, переходите к шагу 8.
Если это не отсоединяется от маховика или коронной шестерни гидротрансформатора, когда вы отпускаете ключ, проверьте следующее:
Неисправность плунжера соленоида и выключателя
Загрязнение ведущей шестерни или повреждение муфты свободного хода

Убедитесь, что коробка передач находится в нейтральном положении, затем отсоедините BLK / БЕЛЫЙ провод от клеммы S соленоида стартера.Подключите проволочную перемычку от положительной клеммы аккумулятора к клемме соленоида.
Провернул ли двигатель стартером?

ДА — Переходите к шагу 7.

НЕТ — Снимите стартер и при необходимости отремонтируйте или замените.

Проверяйте следующие элементы в указанном порядке, пока не найдете разрыв цепи:
ЧЕРНЫЙ / БЕЛЫЙ провод и разъемы между блоком предохранителей / реле под панелью управления и выключателем зажигания, а также между блоком предохранителей / реле под панелью управления и стартер.
Выключатель зажигания.
Переключатель и разъем диапазона коробки передач (АКП) или переключатель и разъем блокировки сцепления (МКП).
Реле отключения стартера.
Проверяя двигатель, проверяйте напряжение запуска и потребляемый ток.
Напряжение пуска больше или равно 7,7 В (M / T) / 8,5 В (A / T), а потребляемый ток меньше или равен 400 A (M / T) / 380 A (A / T)?

ДА — Переходите к шагу 9.

НЕТ — Замените стартер или снимите и разберите его и проверьте следующее:

Затягивание якоря стартера
Короткое замыкание обмотки якоря
Чрезмерное сопротивление в двигателе
Проверьте частоту вращения двигателя при проворачивании коленчатого вала. двигатель.
Обороты двигателя выше 100 об / мин?

ДА — Переходите к шагу 10.

НЕТ — Замените стартер или снимите и разберите его и проверьте следующее:

Обрыв цепи в сегментах коммутатора якоря стартера
Чрезмерный износ щеток стартера
Обрыв в щетках коммутатора
Загрязнение или повреждены косозубые шлицы или ведущая шестерня
Неисправность муфты ведущей шестерни
Снимите стартер и осмотрите его ведущую шестерню и маховик или коронную шестерню гидротрансформатора на предмет повреждений.Замените все поврежденные детали.
Выберите сброс ECM / PCM, чтобы остановить функцию ВЫКЛЮЧЕНИЯ ВСЕХ ИНЖЕКТОРОВ на HDS.

Вот технический бюллетень, который может иметь отношение к вашему автомобилю.

2004 Honda Accord L4-2.4L
Система запуска и зарядки автомобиля Система запуска без ключа Бюллетени технического обслуживания Компьютеры / органы управления — изменения функции блокировки HDS
КОМПЬЮТЕРЫ / СИСТЕМЫ УПРАВЛЕНИЯ — ИЗМЕНЕНИЯ В ФУНКЦИИ БЛОКИРОВКИ HDS
Новое программное обеспечение HDS 3.009.003 Изменения в функции блокировки HDS

ПРИМЕЧАНИЕ РЕДАКТОРА. Эта статья заменяет «Объяснение функции блокировки HDS», выпущенную в марте 2010 г.Чтобы получать автоматические обновления в ночное время, мы просим вас оставить компьютер HDS включенным и подключенным к сети / Интернету. Если он остается отключенным в течение 7 дней подряд, он блокируется, и вы получаете это сообщение.
Как только это произойдет, вы заблокированы, и HDS не сможет подключиться к автомобилю.

До сих пор, чтобы разблокировать HDS, вы должны были запустить и пройти тестер сети Honda (HNT) с помощью значка HNT на рабочем столе. Но с версией программного обеспечения HDS 3.009.003 или новее все изменилось.

Мы обновили программное обеспечение для улучшения сетевых подключений и избавились от функции и значка HNT.Теперь HDS проверяет наличие обновлений и передает файлы в любое время, когда компьютер подключен к Интернету. И каждый раз, когда вы входите в iN из HDS, счетчик блокировки сбрасывается до полных 7 дней.

Вы также получите это напоминание, если счетчик опустится до 3 дней, что означает, что пора подключиться к Интернету и войти в iN на экране сведений о транспортном средстве.

Если прошло 7 дней, а вы все еще не вошли в iN, HDS блокируется, и вы получаете следующее сообщение:

Если это произойдет и у вас есть хорошее Интернет-соединение, просто перейдите в раздел «Сведения об автомобиле». экрана, убедитесь, что установлены правильные настройки даты и времени, и войдите в iN.

Это должно разблокировать HDS, но если этого не произошло из-за проблем с сетью, позвоните на горячую линию для специальных инструментов. Они могут обходить блокировку в течение семи дней (один день для подписчиков ServiceExpress), что должно быть достаточно времени, чтобы ваш ИТ-администратор решил проблему. Поэтому, чтобы HDS не блокировался, всегда оставляйте компьютер включенным и подключенным к Интернету в конце дня. Но если это нецелесообразно, просто убедитесь, что вы входите в iN из HDS не реже одного раза в пять дней.

И, чтобы вы знали, мы рассмотрели эту информацию в разделе Tech3 Tech. Программное обеспечение HDS 3.009.003: HDS Lockout Changes. «Так что не забудьте проверить это.

Я надеюсь, что это поможет. Дайте мне знать, если у вас есть другие вопросы

Джо

СПОНСИРУЕМЫЕ ССЫЛКИ

пятница, 25 мая 2018 г., 19:40

проблем с macOS Catalina: как исправить наиболее распространенные проблемы с macOS Catalina

Неудивительно, что после выпуска macOS Catalina возникли некоторые проблемы.Они достаточно распространены для недавно выпущенных операционных систем, поэтому многие пользователи некоторое время ждут, прежде чем устанавливать последнюю версию ОС. Однако если вы один из немногих, кто установил его на свой MacBook или Mac на ранней стадии и теперь испытывает проблемы, вы попали в нужное место.

Не игнорируйте проблемы с macOS Catalina, с которыми вы столкнулись. Вы хотите исправить их прямо сейчас, а не ждать новых обновлений с исправлениями. В конце концов, некоторые обновления могут также иметь собственный набор ошибок , таких как полный сбой системы — или, что еще хуже, сломает ваш MacBook или Mac .Возьмите дело в свои руки и решайте проблемы с macOS Catalina самостоятельно.

Чтобы избежать дальнейшего повреждения вашего компьютера, мы готовы помочь. Если у вас возникли проблемы с установкой или у вас есть оборудование и программное обеспечение, которое не работает должным образом, у нас есть ряд исправлений, которые должны решить наиболее распространенные проблемы macOS Catalina . И, если у вас есть проблема, которую мы здесь не рассмотрели, обязательно подпишитесь на и напишите нам в Твиттере , чтобы мы могли помочь найти решение.

Если вы еще не установили macOS, ознакомьтесь с нашим руководством по загрузке и установке macOS Catalina , чтобы получить пошаговую инструкцию по установке нового программного обеспечения на Mac или MacBook.

Получите больше от вашего Mac с помощью VPN
Помимо сохранения ваших данных в зашифрованном виде и анонимности онлайн-идентичности для посторонних глаз, загрузка VPN может зарядить ваш MacBook еще больше. Среди множества вариантов использования это программное обеспечение может помочь вам избежать блокировки веб-сайтов, использовать запрещенные приложения, транслировать телепередачи и спортивные передачи из-за границы, а также безопасно использовать торренты.ExpressVPN — лучший вариант, и читатели TechRadar получают 3 дополнительных месяца бесплатного годового плана и сначала опробуют его с 30-дневной гарантией возврата денег.
View Deal

  / sbin / mount -uw /

  rm /var/db/.applesetupdone

  ~ / Library / Containers / com.apple.mail / Data / Library / Saved Application State /

  ~ / Library / Containers /

  ~ / Library / Mail / MailData

  ~ / Library / Preferences / com.apple.finder.plist
