Зачем нужен автомобильный конденсатор | Студия автозвука Электросила, Киев
конденсатор Audison Connection
Все кто так или иначе сталкивался с автозвуком, кто когда либо пытался установить автомобильную аудиосистему своими руками слышали о том что вместе с усилителем обязательно нужно ставить конденсатор. Однако не все знают зачем это нужно и нужно ли вообще? Ведь хороший конденсатор-вещь недешевая. Стоит ли вообще тратить на него деньги? Попробуем разобраться.
Все знают, что установив усилитель в свою аудиосистему мы делаем звук громче. Но за все нужно платить, и более мощная аудиосистема потребляет больше тока от бортовой сети автомобиля. Это еще не все проблемы, дело в том что усилитель может кратковременно потреблять ток в несколько раз превышающий номинальный, особенно при воспроизведении низкого баса. Автомобильный аккумулятор не способен быстро отдавать такой ток и в результате в бортовой сети автомобиля происходит просадка напряжения. Выражается это не только в «моргании» фар, но и в том что при падении напряжения питания усилитель теряет мощность, бас вместо быстрого и четкого становится «размытым», теряет скорость и глубину, а в отдельных особо тяжелых случаях падение напряжения питания усилителя приводит к клиппингу на выходе усилителя, что в свою очередь может привести к повреждению динамика.
Впрочем, вышеперечисленные проблемы могут появиться из-за того что при подключении усилителя в вашей аудиосистеме вы выбрали некачественный или несоответствующий потребляемой мощности силовой провод. Как правильно выбрать силовой провод читайте здесь.
Если вы следовали всем нашим рекомендациям и с проводами у вас все в порядке, без конденсатора в вашей автомобильной аудиосистеме вам не обойтись.
При установке конденсатора необходимо подключать его параллельно питанию усилителя и располагать его как можно ближе к усилителю (не дальше 60см). Некоторые производители усилителей (обычно это самые дорогие модели, так называемый хай-энд) даже встраивают дополнительные клеммы для подключения конденсатора прямо в усилитель. Пример- Audison Thesis HV Venti.
Конденсатор Focal High Cap
Французский производитель высококачественной аудиотехники Focal в своих усилителях серии FPS использует другое решение: конденсаторы Focal FPS High-Cap подключаются после блока питания усилителя, там где эффективность использования дополнительных конденсаторов во много раз выше.
Как же правильно выбрать конденсатор? Есть простое правило подбора конденсатора по емкости- 1Ф (Фарад) на 1 киловатт мощности аудиосистемы. Т.е. при мощности системы в 500Вт вам необходим конденсатор в 0.5Ф.
Многие автомобильные конденсаторы имеют встроенные вольтметры и прочие лампочки а также схемы управления зарядом. Если смысл первого-в основном внешний вид, то схема управления зарядом реально облегчает эксплуатацию автомобиля в котором установлен конденсатор. Дело в том что конденсатор в момент заряда потребляет очень большой ток, поэтому при замене аккумулятора в автомобиле могут обгореть аккумуляторные клеммы или сгореть предохранитель который стоит по питанию аудиосистемы.
Для того чтобы правильно зарядить конденсатор в котором схема зарядки не предусмотрена вам нужно отключить конденсатор (одну из клемм) от бортовой сети, подключить аккумулятор, подключить конденсатор через обычную автомобильную лампочку. Лампочка сначала загорится ярко пока будет заряжаться конденсатор, а затем погаснет. Значит конденсатор зарядился и можно подключать его обратно. Довольно сложно, да? От всех этих проблем избавит вас конденсатор со встроенной схемой зарядки.
конденсатор с вольтметром и схемой зарядки
С другой стороны, схема зарядки подразумевает несколько лишних соединений на пути тока от конденсатора к усилителю. В этом смысле обычная «банка» без вольтметров, лампочек и электроники гораздо надежней.
Не все конденсаторы одинаково полезны, хороший конденсатор должен не только иметь большую емкость но и уметь быстро отдать свой заряд в случае необходимости. Для этого конденсатор должен иметь низкое внутреннее сопротивление (ESR). Большинство производителей не указывает никаких параметров своих изделий кроме собственно емкости. При всем богатстве выбора найти то что нужно может быть не так-то просто. Наш опыт использования конденсаторов подсказывает что наилучшие результаты можно получить с продукцией серьезных брендов, например Connection от Audison или Connects2.
79937 Всего 16 Сегодня
Вконтакте
Google+
описание, виды, правила подключения, плюс видео
Многих читателей данного портала интересует, что такое автомобильный конденсатор и какую роль он играет в машине. Что ж, давайте разбираться.
Что такое конденсатор?
Автомобильный конденсатор представляет собой устройство, которое помогает накапливать и быстро отдавать электрический ток. В автомобиле данные свойства используют для улучшенного звучания.
Если сравнивать конденсатор для авто с домашним, то принцип работы их примерно одинаков: устройство берет от сети определенный объем тока и с необходимой ему скоростью, а отдает больше, только у автомобильного конденсатора сам этот процесс немного сложнее, ведь ток он берет от аккумулятора, который предназначен решать другие задачи. В результате обеспечить еще и усилитель нужным количеством тока у АКБ не всегда получается. Как следствие, происходит искажение звука, что связано со снижением выходной мощности и токовым голоданием, которое и призван устранить автоконденсатор.
Виды автомобильных конденсаторов.
На сегодняшний день существует большое разнообразие конденсаторов для автомобилей: от простых и недорогих по стоимости до самых элитных с емкостью 0,25-2 Ф, но сейчас стали выпускать и конденсаторы с емкостью до 20Ф. Последние, как правило, применяются в мощных автомобильных системах, которые имеют дистрибьюторы для подключения сразу нескольких усилителей.
Правила установки конденсатора для авто.
Для того чтобы предотвратить уменьшение амплитуды тока из-за сопротивлений соединительных проводов, вызванное малым сопротивлением конденсатора, его следует устанавливать рядом с усилителем. Помните, что расстояние между ними не должно превышать 60-ти см: чем этот отрезок меньше, тем лучше.
Например, конденсатор часто монтируется на самом усилителе, что достаточно удобно и практично. Однако встречаются и другие варианты расположения данных устройств. К примеру, некоторые автовладельцы размещают усилитель в багажнике, на боковой его стене, а конденсатор — на другой. Хоть это и выглядит красиво, зато в техническом плане весьма непрактично, ведь расстояние между устройствами получается слишком большим.
Кстати, при установке конденсатора, нельзя подключать его незаряженным к отрицательному и положительному проводу питания, так как в таком случае он будет употреблять энергию от аккумулятора, что может сжечь предохранители. А чтобы такие неприятности не возникали, многие производители прилагают к своим конденсаторам специальную схему, по которой он постепенно заряжается. Но если такой схемы нет, то конденсатор следует предварительно зарядить через включенную последовательно 12-вольтовую лампочку. Конденсатор считается заряженным, когда при установке его на приготовленное место, свечение лампочки прекращается.
Особенности установки конденсатора для автомобиля.
Конденсатор можно устанавливать в схему любой мощности, даже в случае работы одного усилителя, которые встроен в головное устройство. Однако если конденсатор монтируют в звуковую систему, которая оборудована внешним усилителем, то нужно начинать с минимально возможной мощности всей системы — порядка 250-300 Вт.
Правда, устанавливать данное устройство только в аудиосистему, которая обладает специальным «звуковым аккумулятором», совсем не обязательно. Просто такой «звуковой» аккумулятор способен не только быстро отдавать ток в нагрузку, но и достаточно хорошо разгрузить бортовую сеть транспортного средства.
Как подключить автомобильный конденсатор — видео
Как выбрать автомобильный конденсатор.
- Ни в коем случае не приобретайте конденсаторы сомнительного характера, ведь они могут взорваться!
- Всегда при покупке автомобильного конденсатора обращайте внимание на наличие защиты клемм (оберегающих от случайного замыкания) и удобство установки.
Видео
Рекомендую прочитать:
Система гарантированного запуска на суперконденсаторах
С помощью такой системы запуск двигателя происходит еще быстрее и комфортнее. Теперь не нужно лезть с джамп стартером под капот и накидывать провода на клеммы, пачкая руки и теряя драгоценное время. Помимо более мощного запуска в бустерном режиме (с повышенным напряжением), система также поддерживает и буферный режим (постоянное параллельное соединение ионисторов и АКБ). Этот режим позволяет продлить срок службы АКБ в 2-4 раза, минимизировать колебания напряжения бортсети и уровень помех в ней, а также повысить качество звучания автомобильной аудиосистемы. В обзоре я расскажу об изготовлении и опыте эксплуатации такой системы гарантированного запуска, построенной на базе ранее описанного суперконденсаторного джамп стартера.После того как я сделал суперконденсаторный джамп стартер и положил его в багажное отделение, он превратился, по сути, в редко используемый дополнительный аксессуар из «аварийного набора автомобилиста», наряду с тросом, запаской и саперной лопаткой. Но у связки АКБ+суперконденсатор есть и другие достоинства (например, те что дает буферный режим), которые при таком пассивном сценарии остаются неиспользованными.
Попробуем извлечь для своего автомобиля максимум пользы и удобства из того, что может дать стационарное подключение ионисторов к бортсети. Сам принцип работы системы гарантированного запуска очень простой – это подключение заряженных до 16 вольт ионисторов к АКБ непосредственно перед запуском двигателя. Такое подключение выполняется из салона, нажатием кнопки, нет необходимости выходить из машины и открывать капот. Напряжение на конденсаторах и АКБ контролируется с помощью блока управления, установленного в салоне. Этот же блок выполняет и зарядку конденсаторов.
Вначале я опишу изготовление такой системы. Дополнительную информацию (схемы подключения ионисторов, в чем разница между буферным и бустерным режимами, за счет чего улучшается срок службы АКБ, параметры бортсети и качество звучания автомобильной акустики) можно посмотреть под спойлером в конце обзора.
Изготовление блока управления
Это первый компонент системы, который я решил сделать. Требования к нему у меня были следующие. Он должен находиться в салоне, на виду у водителя, показывать состояние и напряжение суперконденсаторного модуля, а также обеспечивать включение и выключение режима зарядки модуля. С эстетической точки зрения, блок также должен гармонировать с интерьером салона, а не выглядеть как вырвиглазный пример лютого агротюнинга) Что у меня в итоге получилось, наверно сразу понятно из заглавного фото к обзору.
Наиболее органично было бы сделать управление в виде штатных кнопок на центральной консоли. У меня все места под кнопки на торпеде уже используются и ставить дополнительные кнопки просто некуда. Поэтому я решил использовать когда-то купленную накладку тоннеля КПП под две дополнительные кнопки. Поскольку кнопок две, было задумано поставить в каждую из них по вольтметру, которые бы показывали напряжение на АКБ и на ионисторах. Купил 2 вольтметра минимального размера 0.28” 0-30V aliexpress.com/item/32843520253.html и в оффлайне купил пару штатных кнопок для переделки. Но встроить вольтметры в кнопки не получилось, они (точнее, их платы) оказались слишком крупными((( Я упоминаю вариант со штатными кнопками потому, что он вполне рабочий и будет выглядеть в салоне пожалуй наиболее гармонично. Но для моей модели авто он, к сожалению, не подошел из-за недостаточных размеров штатных кнопок.
Тогда будем делать блок управления с использованием дискретных клавишных переключателей (10A/12V DC, 16(10)A/250V AC), купленных в оффлайне. Отрезаем от накладки все лишнее:
Отпаиваем от вольтметров провода и соединяем их торцами с помощью автоскотча 3М. Снимаем накладку с панельного вольтамперметра и убираем все лишнее. Вырезаем из пластика защитное стекло и готовим к наклейке в накладку. Стык между вольтметрами зачерняем маркером:
Вклеиваем стекло и вольтметры. Торцы вольтметров зачерняем маркером:
Блок управления почти готов. На общей схеме всей системы он справа и выделен пунктиром:
Для удобства понимания я также перерисовал и добавил сюда схему суперконденсаторного модуля из прошлого обзора.
Припаиваем провода и понижающий DC/DC преобразователь aliexpress.com/item/32988783084.html для питания вольтметров. Зачем он нужен? По двум причинам. Хотя в вольтметрах стоит линейный стабилизатор питания, при напряжении выше 15 вольт он перегревается, что снижает точность показаний и сокращает срок службы вольтметров. Производитель рекомендует напряжение питания 5-15V. При работе стартера напряжение в бортсети может просесть до 8-9 вольт. Для работы понижайки нужна минимальная разница в несколько вольт между входным и выходным напряжением. Поэтому на понижайке я выставил 5 вольт. Вторая причина в том, что напряжение на ионисторах может быть меньше 5 вольт или вообще нулевым при полном разряде. В этом случае вольтметр без понижайки (т.е. с питанием от измеряемой цепи) работать не сможет.
Наклеиваем понижающий DC/DC преобразователь на боковую сторону переключателя с помощью автоскотча 3М. Клавишные переключатели подключаем автоклеммами, а соединения проводов обжимаем наконечниками НШВИ:
В местном автомагазине покупаю 5-контактную колодку в сборе и реле. Подключаю колодку, соединения проводов изолирую термоусадкой:
Блок управления готов:
Проверим точность показаний вольтметров. Производителем заявлен диапазон измерений 0.00-9.99-10.0-30.0V и точность для данного диапазона 0.2%(±2).
Результаты проверки меня полностью удовлетворили.
Изготовление корпуса под суперконденсаторный модуль, подключение силового и защитного реле
При заряде модуля от АКБ его выход нужно отключать от АКБ, иначе встроенный в модуль преобразователь может выйти из строя. Для отключения служит силовое реле DC12V 120A aliexpress.com/item/32812824781.html Второе реле обеспечивает дополнительную защиту, исключающую заряд модуля при возможном залипании контактов силового реле.
Готовим провода и наконечники для подключения. Силовые провода ПуГВ (ПВ3) сечением 10 мм². Параллельно катушкам реле ставим диоды в обратном направлении, для защиты от бросков напряжения при размыкании контактов. Изготавливаем короткий силовой кабель для подключения к выходу модуля. Делаем остальные коммутации под крышкой реле:
Делаем корпус под суперконденсаторный модуль и реле из подходящей пластиковой коробки. Лишние перегородки удаляем, недостающий вырез добавляем. Мелкое реле наклеиваем на большое с помощью того же самого автоскотча 3М. Фиксируем реле в отсеке вставками из вспененного полиэтилена. При установке в салон задвигаем эту коробку под водительское сиденье. Под капотом размещать нежелательно, ионисторы деградируют от жары, да и места у меня там нет.
Установка в автомобиль
Протягиваем силовые провода из салона под капот к АКБ через доступное технологическое отверстие в моторном отсеке. На плюсовой провод, на всем его протяжении, надеваем разрезную гофру. Обжимаем провода наконечниками под болт, усаживаем и прикручиваем к клеммам АКБ. В салоне под панелью монтируем размыкатель/автоматический предохранитель aliexpress.com/item/32797342228.html.
До и после.
Снимаем чехол рычага переключения передач и в боковой стенке тоннеля КПП сверлим отверстие для разъема блока управления. Подключаем суперконденсаторный модуль и реле к силовой проводке и к блоку управления. Кабели блока управления также прячем в разрезную гофру. Закрепляем кабель в отсеке рычага переключения передач и надеваем чехол обратно.
На этом установка системы завершена!
Запуск автомобиля с разряженной АКБ, который самостоятельно не заводится
Попробуем проверить, как система гарантированного запуска справится с самой, пожалуй, типичной проблемой – зима, в машине забыли что-то выключить и ушли, а на следующий день АКБ разрядилась, и автомобиль не заводится.
Для этого теста я оставил машину на ночь с включенными габаритами. Перед этим АКБ была почти полностью заряжена. Также я зарядил ионисторы до 16 вольт и отключил от АКБ перед тем как включить габариты. Ночью температура опускалась до минус 10. На следующий день АКБ разрядилась до 11.2 вольт, а ионисторы до 13.9 вольт. Температура двигателя на момент запуска была минус 7 градусов.
Опыт эксплуатации
Система была изготовлена и установлена на автомобиль несколько месяцев назад, осенью 2019 г. Работала и работает сейчас в буферном режиме. По сравнению со штатным режимом (без ионисторов), прокрутка и запуск двигателя происходит легче и быстрее. На авто стоит старая АКБ, сильно уставшая от прошлых разрядок в ноль из-за утечек. Менять ее на новую не собираюсь, надо же как-то отбивать расходы на систему гарантированного запуска). Из-за необычно мягкой зимы в наших краях всегда завожусь без проблем и в буферном режиме. Бустерный режим был успешно протестирован на холодном запуске с разряженной до 11.2 вольт АКБ при температуре ДВС минус 7 градусов. Насчет улучшения качества звука. Аудиосистема в машине стоит самая обычная, JVC KW-V12 (50 Вт х 4) + колонки JBL CS760C, отдельного усилителя и сабвуфера нет. На малой и средней громкости какой-либо разницы в качестве звука я не заметил. А на максимальной громкости напряжение в бортсети изменяется не так сильно и звучание басов стало в целом лучше.
Результат проекта
Система гарантированного запуска на суперконденсаторах (ионисторах)
Система состоит из суперконденсаторного модуля, блока управления с индикацией напряжения на АКБ и суперконденсаторах, блока коммутации и защитного отключения.
Система поддерживает три режима работы:
Буферный режим: суперконденсаторный модуль постоянно подключен к АКБ. Напряжение на АКБ и суперконденсаторном модуле – одинаково.
Бустерный режим (режим джамп стартера): Выход модуля отключается от АКБ, происходит заряд суперконденсаторов до напряжения 16 вольт от АКБ через повышающий преобразователь, затем выход модуля обратно подключается к АКБ и осуществляется запуск двигателя напряжением примерно 15 вольт.
Штатный режим работы АКБ: суперконденсаторный модуль отключен от АКБ.
Характеристики
Суперконденсаторный модуль — обзор;
— номинальное выходное напряжение 16 вольт;
— емкость 95 фарад;
— энергия 12,2 килоджоулей;
— заряд до 16 вольт от любого источника постоянного тока напряжением 7-35 вольт;
— индикация выходного напряжения;
— активное охлаждение встроенного step up / step down преобразователя и силовых ключей платы балансировки.
Блок управления
Обеспечивает заряд суперконденсаторного модуля в режиме джамп стартера, а также контроль напряжения на АКБ и суперконденсаторном модуле в любых режимах работы системы.
Блок коммутации и защитного отключения
Автоматическое отключение выхода суперконденсаторного модуля от АКБ при начале заряда в режиме джамп стартера. Ручное подключение/отключение от АКБ и аварийное отключение через автоматический размыкатель.
Возможности
— Гарантированный запуск автомобиля с бензиновым двигателем 1.6 л и стартером 1.4 КВт с разряженным (≥7.1 В) аккумулятором. Запуск более мощных автомобилей также возможен, но на практике не проверялся.
— Использование буферного режима работы системы облегчает запуск двигателя, позволяет продлить срок службы АКБ в 2-4 раза, минимизирует колебания напряжения бортсети и уровень помех в ней, а также повышает качество звучания автомобильной аудиосистемы.
— Система не требует никакого обслуживания.
— Морозоустойчивость.
— Безопасность при хранении и эксплуатации.
— Суперконденсаторы, на базе которых построена система, могут храниться в машине полностью разряженными и заряжаются от нуля до рабочего напряжения за несколько минут — даже от полностью разряженной (с напряжением 10,5 В согласно методике ГОСТ Р 53165–2008) АКБ.
— Суперконденсаторный модуль, входящий в систему, выполнен в виде автономного легкосъемного блока и может быть использован в качестве отдельного полнофункционального джамп стартера (обзор)
Спасибо за просмотр этого обзора! Буду рад, если какая-то информация окажется вам полезной.
Для тех, кто хочет большего
Какие бывают схемы подключения ионисторов к АКБ?Буферная, бустерная, с повышающим преобразователем и без него, «островная архитектура» — когда суперконденсаторный модуль подключен только к стартеру и АКБ в запуске вообще не участвует, а также разные комбинации из вышеперечисленного. В своей системе я решил реализовать 2 режима подключения – буферный и бустерный с повышающим преобразователем.
В чем разница между буферным и бустерным режимами?
В буферном режиме суперконденсаторный модуль подключен к АКБ параллельно. Напряжение на АКБ и суперконденсаторном модуле одинаково и не может превышать максимальное штатное напряжение бортсети при запущенном двигателе и работающем генераторе, т.е. примерно 14.5 вольт.
Бустерный режим (от англ. boost -повышать напряжение) позволяет поднять напряжение бортсети примерно до 15 вольт при незапущенном двигателе и неработающем генераторе.
Зачем нужен бустерный режим?
Бустерный режим увеличивает мощность отдаваемую в стартер.
Чем выше напряжение при запуске, тем больше мощность, передаваемая стартеру (в ваттах, Р=U*I). Именно мощность обеспечивает запуск двигателя. Чем она больше, тем быстрее двигатель запускается.
А также, чем выше напряжение, тем выше энергия, которую может моментально выдать конденсатор (в джоулях, E= СU²/2). Если перевести джоули в киловатт-секунды, мы увидим, какую мощность может обеспечить суперконденсаторный модуль за этот промежуток времени. Например, энергия моего модуля составляет 12,2 килоджоулей, что равно 12,2 киловатт-секундам. Это означает, что модуль может отдать стартеру 12,2 киловатта за одну секунду, или 6,1 киловатт за 2 секунды, или 2 киловатта за 6 секунд, и т.д. При паспортной мощности моего стартера 1,4 киловатт.
В бустерном режиме мощность и энергия — максимальные. Это позволяет гарантированно завести двигатель, если в буферном режиме он не смог завестись из-за слишком разряженной АКБ.
Почему использование суперконденсаторов позволяет продлить срок службы АКБ?
Суперконденсаторы способны мгновенно принимать и выдавать высокую мощность на импульсные потребители типа стартера, снижая тем самым нагрузку на АКБ:
Источник: www.titanps.ru/files/sovmestnaja-rabota-akb-i-sk-titan.pdf
Насколько суперконденсаторы способны стабилизировать напряжение бортовой сети и снизить помехи в ней?
В дополнение к графику выше, можно посмотреть такие результаты тестов, проведенные Robert Zeff, известным разработчиком автомобильных усилителей и аудиосистем:
В этом тесте усилитель воспроизводит импульсный сигнал, длительность пачки импульсов составляет 300 миллисекунд. Видно, что просадка напряжения с конденсатором вдвое меньше.
При работе генератора подключение конденсатора также заметно снижает колебания напряжения и уровень помех:
Источник: kipelectronick.narod.ru/audio/audio.list/avto_zvuk/super_conder.htm
Буферное подключение суперконденсаторов поможет также избавиться от таких сетевых помех, как щелчки в динамиках при включении вентиляторов, реле и другого автомобильного электрооборудования.
Каким образом суперконденсаторы способны повысить качество звучания автомобильной аудиосистемы?
Известный у нас разработчик автомобильных аудиосистем, неоднократный призёр соревнований по автозвуку, преподаватель основ акустики и аудиотехники в МТУСИ (Московский технический университет связи и информатики), автор энциклопедии автозвука «Концертный зал на колёсах» А. И. Шихатов (aka Железный Шихман) сделал такое заключение по этому вопросу:
Буферные конденсаторы вряд ли окажут существенную помощь участникам SPL-состязаний, хотя и стабилизируют напряжение питания головных устройств и сигнальных процессоров. Однако они расширяют возможности батареи и обеспечивают неискаженную передачу импульсных сигналов, снижают коэффициент гармоник на низких частотах и будут весьма полезны поклонникам чистого звучания.
как выбрать и установить автомобильный конденсатор
EM phazer Power Cap EPC1000 $195
EPC1000, может, и не ставит рекордов по своим показателям, но, во-первых, свято соблюдает обещанное по емкости (заявлено 1 Ф, измерено 1,16 Ф) и импедансу (заявлено 2 мОм, вероятно, на 120 Гц, как у всех, измерено 1,7мОм). Во-вторых, вещь нарядная, приятно в руки взять. По частоте EPC1000 ведет себя вполне пристойно, хотя на верхнем конце диапазона немного сбивается с дыхания. Две детали, одна небольшая, другая – довольно важная, заслуживают упоминания. Небольшая деталь – это большой резистор, придаваемый в комплекте для зарядки-разрядки. Почти все остальные прилагают крошечное сопротивленьице, которым вечно обжигаешь пальцы, потому что пассатижи всегда готовы падать на клеммы, а вот когда для дела надо – их под рукой не оказывается. Здесь этой проблемы нет. А важная деталь – очень качественно выполненные выводные зажимы: с массивными винтами под ключ или «под сильные пальцы», в смысле – с накаткой. В целом, по сумме показателей – вполне разумное приобретение даже для довольно претенциозной системы.
Sound Quest Cap 1 $115
Вполне качественно, хотя и довольно обыкновенно выполненное изделие. Измеренная нами фактическая емкость опять показала: нам отвесили товар «с походом». Емкость Sound Quest оказалась почти в полтора раза больше номинальной: около 1,4 Ф. Поэтому, видно, и внутреннее сопротивление его заметно ниже среднего по группе на низких частотах (1,4 мОм на 100 Гц). Правда, оно возрастает несколько быстрее среднего уже начиная с 20 – 25 кГц, так что, в особенности учитывая более чем привлекательную цену прибора, использовать его следует в бюджетных установках с мощными, но недорогими усилителями. В таком тандеме нелюбовь Cap 1 к высокочастотным преобразователям питания никак не скажется на функциях конденсатора, зато по запасу энергии он – впереди планеты всей. Не принято у нас в тестах давать прямые рекомендации, что с чем носить, однако здесь мы не в силах совладать с искушением: Sound Quest прямо просится в связку с недорогими, но ураганными по мощности Lanzar Vibe.JBC QX-CAP-1G $150
Буква «G» в индексе этой модели означает, конечно же, «gold», да и какое тут может быть сомнение: сами посмотрите. Впрочем, золотой декор корпуса конденсатора – это так, косметика. Значительно важнее то, что у этого, относительно недорогого прибора узел подключения проводов сделан не просто лучше, чем у всех, а лучше просто драматически. Стандартное решение – зажимные винты, требует установки наконечников на подводящих проводах, а если от одного конденсатора питаются, например, два усилителя, надо где-то ставить блок-распределитель. Кроме того, в подавляющем большинстве случаев выводные болты конденсатора после установки оставляют ничем не закрытыми, что сулит интересные эффекты в случае, скажем, если на них уронить пассатижи. У золотого JBC вся верхняя часть – массивный блок из золоченойМетоды проверки автомобильного конденсатора | AUTO-GL.ru
Конденсатор — небольшая, но важная часть электронных систем автомобиля. Он отвечает за накопление и сохранение электрического тока, создаёт определённый показатель напряжения в компонентах и решает ряд других задач. Увы, это изделие иногда выходит из строя. Работа с электрическими компонентами — опасное дело, но при необходимости работоспособность конденсатора можно легко проверить.
Содержание статьи
Как работает этот компонент
Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.
Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.
На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:
- Аккумулятор.
- Включатель стартера.
- Включатель зажигания.
- Первичная обмотка.
- Вторичная обмотка.
- Катушка зажигания.
- Распределитель.
- Прерыватель.
- Конденсатор.
- Свеча зажигания.
Типы автомобильных конденсаторов
- Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.
Так выглядит автомобильный конденсатор - Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.
Как понять, что нужна диагностика прибора
О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.
Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.
Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:
- если изделие потеряло часть ёмкости,
- если возник внутренний обрыв,
- если произошло короткое замыкание.
Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.
Как проверить работоспособность
Надёжный способ выявить неисправность — воспользоваться омметром или мультиметром в режиме омметра. Для наиболее полного тестирования подготовьте следующие инструменты:
- сам измерительный прибор;
- переносную лампу;
- заводную ручку.
Основная проверка выполняется в следующей последовательности.
- Переводим омметр в режим верхнего предела измерений.
- Подключаем один вывод конденсатора к корпусу для разрядки. Один из щупов омметра соединяем с наконечником провода, другой — с корпусом.
- Если показатель быстро отклоняется к «нулю», а затем плавно возвращается к «бесконечности» – всё в порядке. При смене полярности показатель быстро стремится к нулю. Если сразу же высветилось значение «бесконечности», требуется замена.
Инструкция по проверке автомобильного конденсатора на видео
Проверка без мультиметра
- Отключаем от прерывателя провода, идущие от конденсатора и катушки зажигания. Тут пригодится переносная лампа. Чтобы проверить изделие, присоедините её к зажиму прерывания, затем активируйте зажигание. Произошло включение лампы? Конденсатор работает неправильно.
- Ещё один метод проверки работоспособности изделия — зарядка конденсатора катушки зажигания током высокого напряжения и последующая разрядка на корпус. Если между массой и проводом конденсатора появилась искра и раздался характерный щелчок, всё в порядке. Реакции нет? Значит, в конденсаторе есть пробой.
- Отсоедините чёрный провод от зажима прерывателя, который идёт от катушки зажигания. Отключите от прерывателя провода конденсатора. Включите зажигание и прикоснитесь одним проводом к другому. Если появится искра — что-то не так. Скорей всего дело в пробое конденсатора.
- Заводной ручкой поверните коленвал ДВС и снимите крышку с распределителя зажигания. Включите зажигание. Можно оценить работу конденсатора, следя за возникающими здесь искрами. Если возникла поломка, контакты прерывателя сильно заискрят. Ещё один признак неисправности — слабое искрение между корпусом и главным проводом высокого напряжения.
Состояние конденсатора можно без труда проверить даже в дороге. Возите с собой мультиметр и будьте готовы пустить его в ход — так вы избавитесь от дискомфорта при езде и избежите риска серьёзной поломки.
Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. (4 голоса, среднее: 4.3 из 5)
Зачем нужен автомобильный конденсатор
Создание профессиональной аудиосистемы для автомобиля — это подлинное искусство. Подбор необходимого оборудования для создания сбалансированного звука в автомобиле имеет свои секреты и особенности. К примеру, наличие потрясающего баса, который поражает своей глубиной и детализацией, кроется в наличии специального автомобильного конденсатора, который можно купить в интернет-магазине автозапчастей. Именно наличие этого электронного компонента раскрывает потенциал усилителя и самого сабвуфера.
В рамках данной публикации мы затронем все нюансы выбора автомобильного конденсатора и методы его правильной установки. Также мы не обойдем стороной его устройство и причины, по которым он может выйти из строя.
Для чего используют конденсатор?
Автомобильная аудиосистема, в состав которой входит отдельный усилитель и мощный сабвуфер, способна потреблять от аккумулятора очень большой ток. Величина тока настолько огромна, что для правильного подключения усилителя используются специальные толстые провода. Иногда толщина такого провода бывает больше человеческого мизинца. Для обеспечения такой системы электропитания, которая может длительно накоплять электрозаряд мощности, а в в нужный момент времени молниеносно его отдавать, применяется сабвуферный конденсатор. Этот радиоэлектронный компонент устанавливаю, чтобы помочь аккумулятору очень быстро отдать ток в нагрузку.
Особенно сильно конденсатор помогает в пиковые моменты воспроизведения самых мощных низкочастотных участков музыкальных композиций. Также конденсатор является прекрасным фильтром импульсных помех. Он снижает уровень шума, неизбежно возникающего при запуске мощных потребителей в вашем авто. Электролитический конденсатор для авто является неотъемлемой частью полноценной автомобильной акустической системы с сабвуфером.
Как работает сабвуфер без конденсатора?
Стандартный аккумулятор для авто не способен отдавать огромный ток длительное время. Зачастую его потенциала бывает недостаточно для питания усилителя и крупного сабвуфера. Это связано с тем, что аккумулятор автомобиля рассчитывается на длительное питание нагрузки в режиме равномерного разряда с небольшими токами. В то время как мощный автомобильный усилитель, подключаемый к сабвуферу, требуются в пике ток, который близок к значению тока холодной прокрутки аккумулятора. Использование сабвуферных аудиосистем без вовлечения специального конденсатора приводит к неправильной работе батареи. Если речь идет о воспроизведение басовых композиций, то вам гарантировано снижение напряжение питания аккумулятора с 12,7 вольта до порогового значения — 9 вольт. Подобная неправильная эксплуатация неприемлемо скажется на качестве звука. Также отметим, что отсутствие подключенного накопительного конденсатора определенной емкости приводит к быстрому износу аккумулятора. У его пластин происходит активная сульфатация, что приводит к последующем преждевременному выходу из строя.
Как правильно подключать конденсатор?
В основе работы конденсатора лежит принцип накопления электричества. Для его правильного подключения используется параллельная схема. У конденсатора имеются два электрода: катод является отрицательным, а анод — положительным. Минусовой провод подключаем в паралель к катоду конденсатора и отрицательной клемме усилителя. Если конденсатор имеет в своем составе электронную схему с электронным аналогом балластного сопротивления, то плюсовой провод, который идет от аккумулятора соединяется непосредственно на анод конденсатора, а только после него идет ответвление на усилитель. Дешевые конденсаторы, необорудованные схемой заряда, нужно подключать к аккумулятора последовательно с 12 вольтовой лампочкой накаливания. Провода необходимо использовать самые толстые. Их длина не должна превышать 30 см. Лучше всего подбирать такое расположение конденсатора относительно усилителя, чтобы сократить длину проводов до минимума.
На что обратить внимания, выбирая конденсатор?
Емкость — это основной параметр, на который необходимо акцентировать внимание, если вы хотите купить его в интернет-магазине. От электроемкости конденсатора зависит его способность накапливать и отдавать электрический заряд. Логика проста: чем выше электроемкость, тем более мощный сабвуфер сможет раскачать ваш усилитель. Рекомендуем для расчета емкости использовать следующее правило: на каждый киловатт мощности необходим конденсатор, емкость которого будет не менее 1-го Фарада. Также важно учитывать параметр ESR. Это физическая величина, которая характеризует эквивалентное последовательное сопротивление электролитического конденсатора. Наличие подобного сопротивления мешает конденсатору быстро отдавать энергию. Следовательно, чем меньше величина этого параметра, тем лучше авто конденсатор.
Величина рабочего напряжения
Это величина напряжения, при подводе которого, а аноду и катоду, конденсатор продолжает нормально работать в течение всего гарантийного срока службы. Если завысить это напряжение, то работоспособность и сохранение всех параметров в допустимых пределах ставиться под вопрос.
Индикаторы: светодиоды состояния и цифровой вольтметр
Все индикаторы предназначены для удобства. С помощью этих узлов конденсатора вы сможете без дополнительного оборудования произвести визуальный контроль текущего состоянии и сделать измерение величины напряжения.
Электронная защита
Данный узел позволяет разорвать электрическую цепь во время критической ошибки подключения, чтобы обезопасить работу всего изделия.
Конденсаторы в автомобиль. Зачем нужен конденсатор? Обзор.
Многих читателей данного портала интересует, что такое автомобильный конденсатор и какую роль он играет в машине. Что ж, давайте разбираться.
Что такое конденсатор?
Автомобильный конденсатор представляет собой устройство, которое помогает накапливать и быстро отдавать электрический ток. В автомобиле данные свойства используют для улучшенного звучания.
Если сравнивать конденсатор для авто с домашним, то принцип работы их примерно одинаков: устройство берет от сети определенный объем тока и с необходимой ему скоростью, а отдает больше, только у автомобильного конденсатора сам этот процесс немного сложнее, ведь ток он берет от аккумулятора, который предназначен решать другие задачи. В результате обеспечить еще и усилитель нужным количеством тока у АКБ не всегда получается. Как следствие, происходит искажение звука, что связано со снижением выходной мощности и токовым голоданием, которое и призван устранить автоконденсатор.
Виды автомобильных конденсаторов.
На сегодняшний день существует большое разнообразие конденсаторов для автомобилей: от простых и недорогих по стоимости до самых элитных с емкостью 0,25-2 Ф, но сейчас стали выпускать и конденсаторы с емкостью до 20Ф. Последние, как правило, применяются в мощных автомобильных системах, которые имеют дистрибьюторы для подключения сразу нескольких усилителей.
Правила установки конденсатора для авто.
Для того чтобы предотвратить уменьшение амплитуды тока из-за сопротивлений соединительных проводов, вызванное малым сопротивлением конденсатора, его следует устанавливать рядом с усилителем. Помните, что расстояние между ними не должно превышать 60-ти см: чем этот отрезок меньше, тем лучше.
Например, конденсатор часто монтируется на самом усилителе, что достаточно удобно и практично. Однако встречаются и другие варианты расположения данных устройств. К примеру, некоторые автовладельцы размещают усилитель в багажнике, на боковой его стене, а конденсатор — на другой. Хоть это и выглядит красиво, зато в техническом плане весьма непрактично, ведь расстояние между устройствами получается слишком большим.
Кстати, при установке конденсатора, нельзя подключать его незаряженным к отрицательному и положительному проводу питания, так как в таком случае он будет употреблять энергию от аккумулятора, что может сжечь предохранители. А чтобы такие неприятности не возникали, многие производители прилагают к своим конденсаторам специальную схему, по которой он постепенно заряжается. Но если такой схемы нет, то конденсатор следует предварительно зарядить через включенную последовательно 12-вольтовую лампочку. Конденсатор считается заряженным, когда при установке его на приготовленное место, свечение лампочки прекращается.
Особенности установки конденсатора для автомобиля.
Конденсатор можно устанавливать в схему любой мощности, даже в случае работы одного усилителя, которые встроен в головное устройство. Однако если конденсатор монтируют в звуковую систему, которая оборудована внешним усилителем, то нужно начинать с минимально возможной мощности всей системы — порядка 250-300 Вт.
Правда, устанавливать данное устройство только в аудиосистему, которая обладает специальным «звуковым аккумулятором», совсем не обязательно. Просто такой «звуковой» аккумулятор способен не только быстро отдавать ток в нагрузку, но и достаточно хорошо разгрузить бортовую сеть транспортного средства.
Как подключить автомобильный конденсатор — видео
Работа мощных автомобильных сабвуферов может сопровождаться проблемами, связанными с большим потреблением тока этими устройствами. Заметить это можно на пиках НЧ, когда сабвуфер «захлебывается».
Это объясняется просадками напряжения на входе питания саба. Исправить проблему помогает накопитель энергии, роль которого играет емкость конденсатора, включенного в цепь питания сабвуфера.
Зачем нужен конденсатор для сабвуфера
Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники — ионисторы.
Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:
- Наличием внутреннего сопротивления аккумулятора, ограничивающим его способность к быстрой отдаче тока;
- Влиянием сопротивления соединительных проводов, вызывающим падение напряжения.
Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.
Конденсатор подсоединяется параллельно аккумулятору. При резком увеличении потребления тока увеличивается падение напряжения на внутреннем сопротивлении аккумулятора и, соответственно, уменьшается на выходных клеммах. В этот момент включается в работу конденсатор. Он отдаёт накопленную энергию, и тем самым компенсирует падение отдаваемой мощности.
Как подобрать конденсатор
Требуемая емкость конденсатора зависит от мощности сабвуфера. Чтобы не вдаваться в сложные вычисления, можно пользоваться простым эмпирическим правилом: на 1 кВт мощности необходима емкость 1 фарада. Превышение этого соотношения идет только на пользу. Поэтому, наиболее распространенный в продаже конденсатор большой емкости в 1 фараду, можно использовать и для сабвуферов мощностью менее 1 кВт. Рабочее напряжение конденсатора должно быть не менее 14 – 18 вольт. Некоторые модели оборудованы цифровым вольтметром – индикатором. Это создает дополнительные удобства в эксплуатации, а электроника, контролирующая заряд конденсатора, позволяет облегчить эту процедуру.
Как подключить конденсатор к сабвуферу
Установка конденсатора не относится к сложным процедурам, но при ее выполнении нужно быть внимательным и соблюдать некоторые правила:
- Чтобы избежать заметного падения напряжения, провода, соединяющие конденсатор и усилитель, не должны быть длиннее 50 см.По этой же причине, сечение проводов нужно выбрать достаточно большим;
На рисунке 1 проиллюстрировано подключение конденсатора к сабвуферу.
Как зарядить конденсатор для сабвуфера
Подключать к электрической сети автомобиля, следует уже заряженный автомобильный конденсатор. Необходимость выполнения этого действия объясняется свойствами конденсатора, о которых упоминалось выше. Конденсатор заряжается так же быстро, как и разряжается. Поэтому, в момент включения разряженного конденсатора, токовая нагрузка будет чересчур велика.
Если купленный конденсатор на сабвуфер оснащен электроникой, контролирующей зарядный ток, можно не беспокоиться, смело подсоединяйте его к цепям питания. В противном случае, конденсатор следует заряжать до подключения, ограничивая ток. Удобно использовать для этого обыкновенную автомобильную лампочку, включив ее вразрез цепи питания. Рисунок 2 показывает, как правильно заряжать конденсаторы большой ёмкости.
В момент включения, лампа загорится в полный накал. Максимальный скачок тока будет ограничен при этом мощностью лампы и будет равен ее номинальному току. Далее, в процессе заряда, накал лампы будет ослабевать. По окончании процесса зарядки, лампа потухнет. После этого надо отключить конденсатор от зарядной цепи. Затем можно подключить заряженный конденсатор к цепи питания усилителя.
Если после прочтения статьи остались вопросы по подключению, советуем ознакомится со статьей «Как подключить усилитель в автомобиле».
Дополнительные плюсы установки конденсаторов в автомобилях
Кроме решения проблем с работой сабвуфера, подключаемый в сеть автомобиля конденсатор оказывает положительное влияние на режим работы электрооборудования в целом. Проявляется это следующим образом:
- Конденсатор является хорошим фильтром высокочастотных составляющих сетевого напряжения, возникающих при коммутации нагрузок и работе некоторых электронных приборов, его функции благоприятно сказываются на работе всех систем автомобиля;
- Применение конденсатора позволяет сгладить скачки напряжения, возникающие при включении и отключении потребителей бортовой сети, что позволяет генератору работать в более ровном режиме;
- При запуске автомобиля стартером, конденсатор, безусловно, принимает в нем дополнительное участие, отдавая свой заряд в бортовую сеть. Особенно это актуально зимой, когда возможность аккумулятора отдавать ток снижается, а свойства конденсатора не изменяются.
Конденсатор установлен, и вы заметили, что ваш сабвуфер начал играть интересней. Но если маленько постараться можно заставить его играть еще лучше, предлагаем вам ознакомиться со статьей «Как настроить сабвуфер».

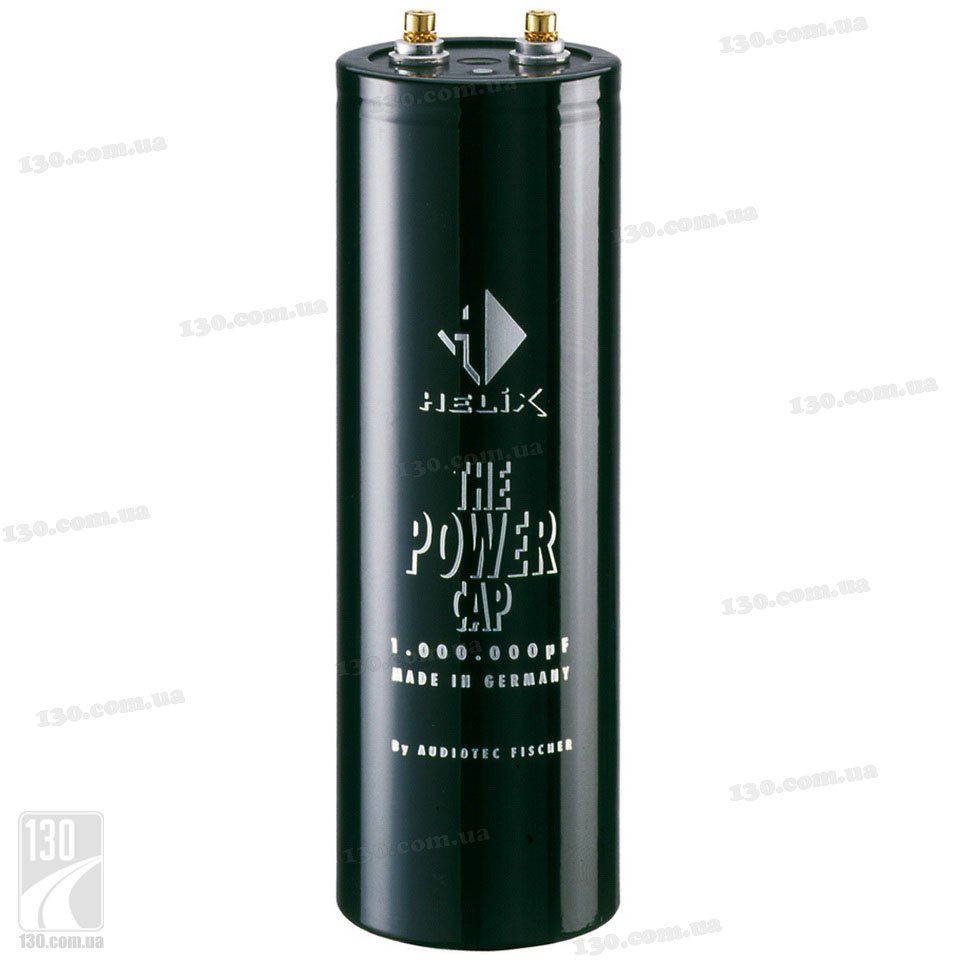

Лучший автомобильный суперконденсатор — Выгодные предложения на автомобильный суперконденсатор от мировых продавцов автомобильных суперконденсаторов
Отличные новости !!! Вы попали в нужное место для приобретения автомобильных суперконденсаторов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший автомобильный суперконденсатор в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный суперконденсатор на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в автомобильных суперконденсаторах и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести автомобильный суперконденсатор по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Что такое конденсаторный пусковой конденсаторный двигатель? — его фазорная диаграмма и характеристики
Конденсаторный пусковой конденсаторный двигатель имеет ротор с сепаратором, а его статор имеет две обмотки, известные как основная и вспомогательная обмотки.Две обмотки смещены в пространстве на 90 градусов. В этом методе используются два конденсатора, один из которых используется во время пуска и известен как пусковой конденсатор. Другой используется для непрерывной работы двигателя и известен как RUN конденсатор.
Таким образом, этот двигатель называется Capacitor Start Capacitor Run Motor. Этот двигатель также известен как двухзначный конденсаторный двигатель. Схема подключения двухклапанного конденсаторного двигателя показана ниже
.В этом двигателе два конденсатора, представленные C S и C R .При запуске два конденсатора подключаются параллельно. Конденсатор Cs — это пусковой конденсатор с кратковременным номиналом. Он почти электролитический. Для получения пускового момента требуется большой ток id. Следовательно, значение емкостного реактивного сопротивления X в пусковой обмотке должно быть низким. Поскольку, X A = 1 / 2πfC A , емкость пускового конденсатора должна быть большой.
Номинальный сетевой ток меньше пускового тока при нормальном рабочем состоянии двигателя.Следовательно, значение емкостного реактивного сопротивления должно быть большим. Поскольку, X R = 1 / 2πfC R, , значение рабочего конденсатора должно быть небольшим
Когда двигатель достигает синхронной скорости, пусковой конденсатор Cs отключается от цепи центробежным переключателем Sc. Конденсатор C R постоянно включен в цепь, поэтому он известен как RUN Capacitor. Рабочий конденсатор рассчитан на длительный срок службы и изготовлен из маслонаполненной бумаги.
На приведенном ниже рисунке показана диаграмма Phasor конденсаторного пускового конденсаторного двигателя.
На рис (а) показана векторная диаграмма, когда при пуске оба конденсатора находятся в цепи и ϕ> 90 °. Рис (b) показывает вектор, когда пусковой конденсатор отключен, и ϕ становится равным 90⁰.
Характеристика крутящего момента и скорости двухзначного конденсаторного двигателя показана ниже.
Этот тип двигателя бесшумный и плавный. Они имеют более высокий КПД, чем двигатели, работающие только на основных обмотках. Они используются для нагрузок с большей инерцией, требующих частых запусков, когда максимальный момент отрыва и требуемый КПД выше.Двухзначные конденсаторные двигатели используются в насосном оборудовании, холодильном оборудовании, воздушных компрессорах и т. Д.
Применение конденсаторов»Электроника
Особенно важно выбрать правильный конденсатор или любое конкретное приложение — понимание ключевых требований для любого конкретного применения конденсатора или использования конденсатора гарантирует правильную работу схемы.
Capacitor Tutorial:
Использование конденсатора
Типы конденсаторов
Электролитический конденсатор
Керамический конденсатор
Танталовый конденсатор
Пленочные конденсаторы
Серебряный слюдяной конденсатор
Супер конденсатор
Конденсатор SMD
Технические характеристики и параметры
Как купить конденсаторы — подсказки и подсказки
Коды и маркировка конденсаторов
Таблица преобразования
Конденсаторы используются практически во всех областях электроники и выполняют множество различных задач.Хотя конденсаторы работают одинаково, независимо от их применения или использования, конденсаторы могут использоваться в схемах по-разному.
Для того, чтобы выбрать правильный тип конденсатора, необходимо иметь представление о конкретном применении конденсатора, чтобы его свойства можно было согласовать с конкретным применением, для которого он будет использоваться.
У каждой формы конденсатора есть свои собственные атрибуты, и это означает, что он будет хорошо работать при использовании или применении конденсатора твердых частиц.
Выбор подходящего конденсатора для конкретного применения является частью процесса проектирования схемы. Использование неправильного конденсатора может легко означать, что цепь не будет работать.
Применение конденсатора и схема
Конденсаторымогут использоваться в электронных схемах по-разному. Хотя их режим работы остается точно таким же, разные формы конденсаторов могут использоваться для обеспечения множества различных функций схемы.
Для различных схем потребуются конденсаторы с определенными номиналами, а также с другими атрибутами, такими как допустимый ток, диапазон значений, точность значений, температурная стабильность и многие другие аспекты.
Некоторые типы конденсаторов будут доступны в различных номиналах, некоторые конденсаторы могут иметь большой диапазон значений, другие — меньшие. Другие конденсаторы могут иметь высокие токи, другие — высокий уровень стабильности, а другие все еще доступны с очень низкими значениями температурного коэффициента.
Понимание различных способов использования конденсаторов помогает выбрать лучший тип конденсатора для конкретного применения.
Выбрав правильный конденсатор для конкретного использования или применения, можно добиться максимальной производительности схемы.
Использование конденсатора связи
В этом применении конденсатора компонент позволяет только сигналам переменного тока проходить от одной секции схемы к другой, блокируя любое статическое напряжение постоянного тока. Такая форма применения конденсатора часто требуется при соединении двух каскадов усилителя вместе.
Возможно, что постоянное напряжение постоянного тока будет присутствовать, скажем, на выходе одного каскада, и будет присутствовать только переменный сигнал, звуковая частота, радиочастота или что-то еще, что требуется.Если бы составляющие постоянного тока сигнала на выходе первой ступени присутствовали на входе второй ступени, то смещение и другие рабочие условия второй ступени изменились бы.
Транзисторная схема с входными и выходными разделительными конденсаторамиДаже при использовании операционных усилителей, схема которых была разработана для обеспечения малых напряжений смещения, часто бывает разумно использовать разделительные конденсаторы из-за наличия высоких уровней усиления постоянного тока. Без разделительного конденсатора высокие уровни усиления по постоянному току могут означать, что операционный усилитель перейдет в режим насыщения.
Для конденсаторов такого типа необходимо обеспечить достаточно низкое сопротивление конденсатора. Обычно выходной импеданс предыдущей схемы выше, чем та, которую она возбуждает, за исключением ВЧ-цепи, но об этом позже. Это означает, что номинал конденсатора выбирается таким же, как импеданс цепи, обычно входной импеданс второй цепи. Это дает падение отклика на 3 дБ на этой частоте.
Важные параметры для конденсатора связи | |
---|---|
Параметр | Указания по использованию конденсатора |
Номинальное напряжение конденсатора | Должно быть больше пикового напряжения на конденсаторе.Обычно конденсатор может выдерживать напряжение шины питания с запасом для обеспечения надежности. |
Значение емкости | Достаточно высокий, чтобы передавать самые низкие частоты с небольшим затуханием или без него. |
Допуск | Часто можно использовать конденсаторыс широким допуском, потому что точное значение не имеет значения. |
Диэлектрик | Некоторые конденсаторы, например электролитические, имеют ограниченную частотную характеристику, часто только до частот около 100 кГц максимум.Это следует учитывать. Также для приложений с высоким импедансом не следует использовать электролитические конденсаторы, поскольку они имеют относительно высокий уровень утечки, который может нарушить работу второй ступени. |
Использование развязывающего конденсатора
В этом приложении конденсатор используется для удаления любых сигналов переменного тока, которые могут быть в точке смещения постоянного тока, шине питания или другом узле, который должен быть свободен от конкретного изменяющегося сигнала.
Как видно из названия этого конденсатора, он использовался для развязки узла от изменяющегося на нем сигнала.
Схема транзистора с развязывающими конденсаторами линии и коллектораВ этой схеме есть два способа использования конденсатора для развязки. C3 используется для развязки любого сигнала, который может быть на шине напряжения. Конденсатор этого типа должен выдерживать напряжение питания, а также обеспечивать и поглощать уровни тока, возникающие из-за шума на шине. Также во время выключения, когда питание отключено, этот конденсатор может потреблять большой ток в зависимости от его значения.Танталовые конденсаторы для этой позиции не подходят.
Развязка также обеспечивается комбинацией конденсатора и резистора C4, R5. Это гарантирует, что сигнал коллектора не просочится на сигнальную шину. Постоянная времени C4 и R5 обычно является доминирующим фактором, и постоянную времени следует выбирать больше, чем ожидаемая самая низкая частота.
Тип развязки, используемый с C5, служит для хорошей изоляции этого конкретного каскада от любого шума на шине, а также предотвращения передачи шума от цепи на шину питания.Во время отключения ток конденсатора ограничивается резистором R5.
Важные параметры для развязывающего конденсатора | |
---|---|
Параметр | Указания по использованию конденсатора |
Номинальное напряжение конденсатора | Должно быть больше пикового напряжения на конденсаторе. Обычно конденсатор может выдерживать напряжение узла с некоторым запасом прочности для обеспечения надежности. |
Значение емкости | Достаточно высокий, чтобы передавать самые низкие частоты с небольшим затуханием или без него.Иногда это может привести к тому, что требуются относительно большие значения. Однако необходимо учитывать используемые частоты. Для низких частот обычно требуются большие уровни емкости, и часто используются электролитические конденсаторы. Если это слаботочная цепь, как в случае C4, R5, танталовый конденсатор также может быть подходящим, но обычно он изолирован от шины основного напряжения через последовательный резистор, чтобы предотвратить слишком большой ток, потребляемый, как в случае C4. Для более высоких частот также могут подойти керамические конденсаторы. |
Допуск | Часто можно использовать конденсаторыс широким допуском, потому что точное значение не имеет значения. |
Диэлектрик | Некоторые конденсаторы, например электролитические, имеют относительно низкий верхний предел частоты. Часто, чтобы преодолеть это, конденсатор, такой как керамический конденсатор с меньшим номиналом, может использоваться для обеспечения высокочастотной характеристики, в то время как электролитический конденсатор большего номинала используется для пропускания более низкочастотных компонентов.Керамический или другой конденсатор более низкого номинала по-прежнему имеет низкий импеданс на более высоких частотах, поскольку реактивное сопротивление обратно пропорционально частоте. |
ВЧ-соединения и развязка
Связь и развязкаВЧ следуют тем же основным правилам, что и обычные конденсаторы связи и развязки. Часто используются схемы, подобные показанной для стандартной связи и развязки, и они работают в основном одинаково.
Однако при использовании конденсаторов для ВЧ приложений необходимо учитывать их ВЧ характеристики. Это может отличаться от производительности на более низких частотах.
Обычно электролитические конденсаторы не используются — их характеристики падают с увеличением частоты, и они редко используются для приложений с частотой выше примерно 100 кГц. Керамические конденсаторы особенно популярны, поскольку они обладают хорошими ВЧ-характеристиками, особенно конденсаторы MLCC для поверхностного монтажа.
Последовательная индуктивность, присутствующая во всех конденсаторах, в большей или меньшей степени проявляется на некоторых частотах, образуя резонансный контур с емкостью.
Обычно керамические конденсаторы имеют высокую собственную резонансную частоту, особенно конденсаторы для поверхностного монтажа, которые очень малы и не имеют выводов, создающих индуктивность.
Могут использоваться и другие типы конденсаторов, но керамические конденсаторы наиболее широко используются в этом приложении.
Применение сглаживающих конденсаторов
Это фактически то же самое, что и разделительный конденсатор, но этот термин обычно используется в связи с источником питания.
Когда входящий линейный сигнал проходит через трансформатор и выпрямитель, результирующая форма волны не является гладкой.Оно варьируется от нуля до пикового напряжения. При использовании в цепи маловероятно, что это сработает, поскольку обычно требуется постоянное напряжение. Чтобы преодолеть это, используется конденсатор для развязки или сглаживания выходного напряжения.
Схема выпрямителя со сглаживающим конденсаторомВ этом случае конденсатор заряжается, когда пиковое напряжение превышает выходное напряжение, и обеспечивает заряд, когда напряжение выпрямителя падает ниже напряжения конденсатора.
В этом конденсаторе компонент развязывает шину и подает заряд там, где это необходимо.
Обычно требуются относительно большие значения емкости, чтобы обеспечить необходимый уровень тока. В результате наиболее широко используемой формой конденсатора для этого приложения является электролитический конденсатор.
Важные параметры для сглаживающего конденсатора | |
---|---|
Параметр | Указания по использованию конденсатора |
Номинальное напряжение конденсатора | Должно быть больше пикового напряжения на конденсаторе.Конденсатор должен выдерживать максимальное пиковое напряжение на шине с некоторым запасом для обеспечения надежности. |
Значение емкости | Зависит от требуемого тока, но обычно может составлять несколько тысяч микрофарад. |
Допуск | Часто можно использовать конденсаторыс широким допуском, потому что точное значение не имеет значения. |
Диэлектрик | Электролитические конденсаторы обычно используются из-за их высокой стоимости.Танталовые конденсаторы, хотя они могут иметь достаточно высокие значения, не подходят из-за низкого уровня тока пульсаций, которые они могут выдерживать. Керамические конденсаторы с требуемым уровнем емкости не выпускаются. |
Пульсации тока | В дополнение к конденсатору, имеющему достаточную емкость, чтобы удерживать необходимое количество заряда, он также должен быть сконструирован таким образом, чтобы обеспечивать необходимый ток. Если конденсатор становится слишком горячим при подаче тока, он может выйти из строя.Номинальные значения пульсирующего тока особенно важны для конденсаторов, используемых для сглаживания. Обычно используются электролитические конденсаторы, но даже для них необходимо проверить соответствие номинального тока пульсации. |
Использование конденсатора в качестве элемента синхронизации
В этом приложении конденсатор может использоваться с резистором или катушкой индуктивности в резонансной или зависимой от времени цепи. В этой функции конденсатор может присутствовать в фильтре, схеме настройки генератора или в элементе синхронизации для схемы, такой как a-stable, время, необходимое для зарядки и разрядки, определяющее работу схемы
. Генераторы и фильтрыLC или RC широко используются во множестве схем, и, очевидно, одним из основных элементов является конденсатор.
В данном конкретном случае использования конденсатора одним из основных требований является точность, и поэтому начальный допуск важен для обеспечения работы схемы на требуемой частоте. Температурная стабильность также важна для обеспечения того, чтобы рабочие характеристики цепи оставались неизменными в требуемом диапазоне температур.
Важные параметры для временного использования конденсатора | |
---|---|
Параметр | Указания по использованию конденсатора |
Номинальное напряжение конденсатора | Фактическое пиковое напряжение на конденсаторе будет варьироваться в зависимости от конкретной цепи и напряжения шины.Необходимо оценивать каждый случай по существу, отмечая, что в некоторых случаях он может быть выше ожидаемого. В большинстве случаев превышение напряжения на шине маловероятно. |
Значение емкости | Зависит от используемых частот и от катушки индуктивности или резистора, необходимых для получения требуемой рабочей частоты. |
Допуск | Жесткий допуск, обычно необходимый для обеспечения требуемой рабочей частоты.В этом приложении конденсаторы с хорошим выбором значений в пределах каждой декады могут быть преимуществом. |
Диэлектрик | Во многих приложениях синхронизации важны потери в конденсаторе. Высокие потери равны низкому Q, и значения Q обычно должны быть максимально высокими. Есть много диэлектриков, обеспечивающих подходящий уровень производительности. Многие керамические диэлектрики конденсаторов в наши дни способны обеспечить высокий уровень стабильности. Конденсаторы с пластиковой пленкой также обладают высокими характеристиками.Серебряные слюдяные конденсаторы также используются, особенно в ВЧ-цепях. Хотя эти серебряные слюдяные конденсаторы довольно дороги, они обладают высокими характеристиками: высокая добротность; высокая стабильность; низкие потери; и высокая терпимость. |
Температурная стабильность | Температурная стабильность конденсатора должна быть высокой для этих конденсаторных применений, потому что схема должна будет сохранять свою частоту в диапазоне рабочих температур. Если значение изменяется с температурой, даже на небольшую величину, это может заметно повлиять на работу контура. |
Применения удерживающего конденсатора
В этом конкретном применении конденсатора заряд, удерживаемый конденсатором, используется для обеспечения питания цепи на короткое время.
В прошлом, возможно, использовались небольшие перезаряжаемые батареи, но они часто страдали от проблем с памятью и ограничения срока службы, поэтому конденсаторы могут стать жизнеспособной альтернативой.
В настоящее время суперконденсаторы обладают огромной емкостью, и теперь они достаточно велики, чтобы позволить многим цепям оставаться под напряжением в периоды, когда отсутствует сетевое питание.Они относительно дешевы и предлагают отличный уровень производительности.
Важные параметры для удерживающего конденсатора | |
---|---|
Параметр | Указания по использованию конденсатора |
Номинальное напряжение конденсатора | Должен выдерживать максимальное рабочее напряжение с хорошим запасом надежности. |
Значение емкости | Может быть до нескольких фарадов. |
Допуск | Суперконденсаторы, широко используемые для этого конденсатора, имеют большой допуск.К счастью, это не проблема, поскольку это в первую очередь влияет на время, в течение которого может поддерживаться задержка. |
Варианты применения конденсаторов
Выбор конденсатора часто важен для работы схемы. Знание того, как будет использоваться конденсатор и как его характеристики и параметры связаны с работой схемы, означает, что некоторые конденсаторы работают лучше, чем другие, в различных приложениях.Выбор подходящего конденсатора для любого конкретного применения — важная и очень важная часть схемы.
Другие электронные компоненты:
Резисторы
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
FET
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле
Вернуться в меню «Компоненты».. .
Конденсатор в последовательной, параллельной и цепях переменного тока
Конденсатор — один из наиболее часто используемых электронных компонентов. Он обладает способностью накапливать внутри себя энергию в виде электрического заряда, создающего статическое напряжение (разность потенциалов) на его пластинах. Проще говоря, конденсатор похож на небольшую перезаряжаемую батарею. Конденсатор представляет собой просто комбинацию двух параллельных проводящих или металлических пластин, которые электрически разделены хорошим изолирующим слоем (также называемым диэлектриком ) , состоящим из вощеной бумаги, слюды, керамики, пластика и т. Д.
Существует множество применений конденсатора в электронике, некоторые из них перечислены ниже:
- Накопитель энергии
- Регулировка мощности
- Коррекция коэффициента мощности
- Фильтрация
- Осцилляторы
Теперь дело в , как работает конденсатор ? Когда вы подключаете источник питания к конденсатору, он блокирует постоянный ток из-за изолирующего слоя и позволяет напряжению присутствовать на пластинах в виде электрического заряда.Итак, вы знаете, как работает конденсатор и каково его использование или применение, но вы должны научиться этому, как использовать конденсатор в электронных схемах.
Как подключить конденсатор в электронную схему?
Здесь мы собираемся продемонстрировать вам подключение конденсатора и связанный с ним эффект на примерах.
- Конденсатор серии
- Конденсатор параллельно
- Конденсатор в цепи переменного тока
Конденсатор в последовательной цепи
В схеме, когда вы соединяете конденсаторы последовательно, как показано на изображении выше, общая емкость уменьшается.Ток, проходящий через конденсаторы последовательно, равен (т.е. i T = i 1 = i 2 = i 3 = i n ). Следовательно, заряд, накопленный конденсаторами, также одинаков (то есть Q T = Q 1 = Q 2 = Q 3 ), потому что заряд, накопленный пластиной любого конденсатора, исходит от пластины соседнего конденсатор в цепи.
Применяя Закон Кирхгофа о напряжении (KVL) в цепи, мы получаем
V T = V C1 + V C2 + V C3 … уравнение (1)
Как известно,
Q = CV Итак, V = Q / C
Где, V C1 = Q / C 1 ; V C2 = Q / C 2 ; V C3 = Q / C 3
Теперь, подставив вышеуказанные значения в уравнение (1)
(1 / C T ) = (1 / C 1 ) + (1 / C 2 ) + (1 / C 3 )
Для n последовательно подключенных конденсаторов уравнение будет
.(1 / C T ) = (1 / C 1 ) + (1 / C 2 ) + (1 / C 3 ) +….+ (1 / Cn)
Следовательно, приведенное выше уравнение является уравнением для конденсаторов серии .
Где, C T = Общая емкость цепи
C 1 … n = емкость конденсаторов
Уравнение емкости для двух особых случаев определено ниже:
Случай I: , если два конденсатора соединены последовательно, с разными значениями, емкость будет выражена как:
(1 / C T ) = (C 1 + C 2 ) / (C 1 * C 2 ) Или, C T = (C 1 * C 2 ) / (C 1 + C 2 )… уравнение (2)
Случай II: , если два конденсатора включены последовательно, с одинаковым значением емкость будет выражаться как:
(1 / C T ) = 2 / C 2 = 2 / C Или, C T = C / 2
Пример цепи последовательного конденсатора:
Теперь в приведенном ниже примере мы покажем вам, как рассчитать общую емкость и индивидуальное среднеквадратичное падение напряжения на каждом конденсаторе.
Как и на приведенной выше принципиальной схеме, есть два конденсатора , соединенных последовательно с разными номиналами. Значит, падение напряжения на конденсаторах также неодинаково. Если мы подключим два конденсатора с одинаковым значением, падение напряжения также будет одинаковым.
Теперь для определения общего значения емкости воспользуемся формулой из уравнения (2)
Итак, C T = (C 1 * C 2 ) / (C 1 + C 2 ) Здесь C 1 = 4.7 мкФ и C 2 = 1 мкФ C T = (4,7 мкФ * 1 мкФ) / (4,7 мкФ + 1 мкФ) C T = 4,7 мкФ / 5,7 мкФ C T = 0,824 мкФ
Теперь падение напряжения на конденсаторе C 1 составляет:
VC 1 = (C T / C 1 ) * V T VC 1 = (0,824 мкФ / 4,7 мкФ) * 12 VC 1 = 2,103V
Теперь падение напряжения на конденсаторе C 2 составляет:
VC 2 = (C T / C 2 ) * V T VC 2 = (0.824 мкФ / 1 мкФ) * 12 VC 2 = 9,88 В
Конденсатор в параллельной цепи
При параллельном подключении конденсаторов общая емкость будет равна сумме емкостей всех конденсаторов. Потому что верхняя пластина всех конденсаторов соединена вместе, как и нижняя пластина. Таким образом, при соприкосновении друг с другом эффективная площадь пластин также увеличивается. Следовательно, емкость пропорциональна отношению площади и расстояния.
Применяя Текущий закон Кирхгофа (KCL) в вышеуказанной схеме,
i T = i 1 + i 2 + i 3
Как известно, ток через конденсатор выражается как;
i = C (dV / dt ) So, i T = C 1 (dV / dt ) + C 2 (dV / dt ) + C 3 (dV / dt ) А, i T = (C 1 + C 2 + C 3 ) * (dV / dt ) i T = C T (dV / dt )… уравнение (3)
Из уравнения (3) уравнение параллельной емкости:
C T = C 1 + C 2 + C 3
Для числа n конденсаторов, подключенных параллельно, приведенное выше уравнение выражается как:
C T = C 1 + C 2 + C 3 +… + Cn
Пример параллельной цепи конденсатора
На приведенной ниже принципиальной схеме три конденсатора соединены параллельно .Поскольку эти конденсаторы подключены параллельно, эквивалентная или общая емкость будет равна сумме индивидуальных емкостей.
C T = C 1 + C 2 + C 3 Где, C 1 = 4,7 мкФ; C 2 = 1 мкФ и C 3 = 0,1 мкФ Итак, C T = (4,7 +1 + 0,1) мкФ C T = 5,8 мкФ
Конденсатор в цепях переменного тока
Когда конденсатор подключен к источнику постоянного тока, конденсатор начинает медленно заряжаться.И, когда напряжение зарядного тока конденсатора равно напряжению питания, это считается полностью заряженным. Здесь в этом состоянии конденсатор работает как источник энергии, пока подается напряжение. Кроме того, конденсаторы не позволяют току проходить через него после полной зарядки.
Каждый раз, когда на конденсатор подается переменное напряжение, как показано в чисто емкостной схеме выше. Затем конденсатор непрерывно заряжается и разряжается до каждого нового уровня напряжения (заряжается при положительном уровне напряжения и разряжается при отрицательном уровне напряжения).Емкость конденсатора в цепях переменного тока зависит от частоты входного напряжения, подаваемого в цепь. Сила тока прямо пропорциональна скорости изменения напряжения, приложенного к цепи.
i = dQ / dt = C (dV / dt )
Векторная диаграмма конденсатора в цепи переменного тока
Как вы видите на векторной диаграмме конденсатора переменного тока на изображении ниже, ток и напряжение представлены в виде синусоидальной волны.При наблюдении при 0 ° зарядный ток достигает своего пикового значения из-за постоянного увеличения напряжения в положительном направлении.
Теперь при 90 ° ток через конденсатор не протекает, потому что напряжение питания достигает максимального значения. При 180 ° напряжение начинает медленно снижаться до нуля, а ток достигает максимального значения в отрицательном направлении. И снова заряд достигает своего пикового значения на 360 °, потому что напряжение питания находится на минимальном значении.
Таким образом, из приведенного выше сигнала мы можем видеть, что ток опережает напряжение на 90 °.Таким образом, мы можем сказать, что напряжение переменного тока отстает от тока на 90 ° в идеальной конденсаторной цепи .
Реактивное сопротивление конденсатора (Xc) в цепи переменного тока
Рассмотрим приведенную выше принципиальную схему, поскольку мы знаем, что входное напряжение переменного тока выражается как
V = V м Sin вес
А, заряд конденсатора Q = CV,
Итак, Q = CV м Sin wt
А, ток через конденсатор, i = dQ / dt
Итак,
i = d (CV м Sin wt ) / dt i = C * d (V м Sin wt ) / dt i = C * V м Cos wt * w i = w * C * V м Sin (wt + π / 2) ат, wt = 0 sin (вес + π / 2) = 1 , следовательно, i м = wCV м V м / i м = 1 / wC
Как известно, w = 2πf
Итак,
Емкостное реактивное сопротивление (Xc) = V м / i м = 1 / 2πfC
Пример емкостного реактивного сопротивления в цепи переменного тока
диаграмма
Рассмотрим значение C = 2.2uf и напряжение питания V = 230 В, 50 Гц
Теперь емкостное реактивное сопротивление (Xc) = V м / i м = 1 / 2πfC Здесь C = 2.2 мкФ и f = 50 Гц Итак, Xc = 1/2 * 3,1414 * 50 * 2,2 * 10 -6 Xc = 1446,86 Ом
Что такое конденсатор (C)
Что такое конденсатор и расчет конденсатора.
Что такое конденсатор
Конденсатор — это электронный компонент, который хранит электрический заряд.Конденсатор состоит из двух замкнутых проводников (обычно пластин), которые разделены диэлектрическим материалом. Пластины накапливаются электрический заряд при подключении к источнику питания. Одна тарелка накапливает положительный заряд, а другая пластина накапливает отрицательный заряд.
Емкость — это количество электрического заряда, который сохраняется в конденсаторе при напряжении 1 Вольт.
Емкость измеряется в единицах Фарад (Ф).
Конденсатор отключает ток в цепях постоянного (DC) и короткое замыкание в цепях переменного (AC).
Фотографии конденсатора
Обозначения конденсаторов
Емкость
Емкость (C) конденсатора равна электрическому заряду (Q), деленному на напряжение (В):
C — емкость в фарадах (Ф)
Q — это электрический заряд в кулонах (Кл), который хранится на конденсаторе
В — напряжение между пластинами конденсатора в вольтах (В)
Емкость пластин конденсатора
Емкость (C) пластин конденсатора равна диэлектрической проницаемости (ε), умноженной на площадь пластины (A), деленную на зазор или расстояние между пластинами (d):
C — емкость конденсатора в фарадах (Ф).
ε — диэлектрическая проницаемость диалектического материала конденсатора в фарадах на метр (Ф / м).
А — площадь пластины конденсатора в квадратных метрах ( 2 м).
d — расстояние между пластинами конденсатора в метрах (м).
Конденсаторы серии
Суммарная емкость конденсаторов, включенных последовательно, C1, C2, C3, ..:
Конденсаторы параллельно
Суммарная емкость конденсаторов, включенных параллельно, C1, C2, C3 ,.. :
C Итого = C 1 + C 2 + C 3 + …
Ток конденсатора
Мгновенный ток конденсатора i c (t) равен емкости конденсатора
раз производная мгновенного напряжения конденсатора v c (t):
Напряжение конденсатора
Мгновенное напряжение конденсатора v c (t) равно начальному напряжению конденсатора
плюс 1 / C, умноженный на интеграл мгновенного тока конденсатора i c (t) за время t:
Энергия конденсатора
Накопленная энергия конденсатора E C в джоулях (Дж) равна емкости C в фарадах (Ф)
раз больше напряжения конденсатора квадратной формы В C в вольтах (В) разделенных на 2:
E C = C × V C 2 /2
Цепи переменного тока
Угловая частота
ω = 2 π f
ω — угловая скорость, измеренная в радианах в секунду (рад / с)
f — частота, измеренная в герцах (Гц).
Реактивное сопротивление конденсатора
Импеданс конденсатора
Декартова форма:
Полярная форма:
Z C = X C ∟-90º
Типы конденсаторов
Конденсатор переменной емкости | Конденсатор переменной емкости с изменяемой емкостью |
Конденсатор электролитический | Электролитические конденсаторы используются, когда требуется высокая емкость.Большинство электролитических конденсаторов поляризованные |
Сферический конденсатор | Сферический конденсатор сферической формы |
Силовой конденсатор | Силовые конденсаторы используются в высоковольтных энергосистемах. |
Керамический конденсатор | Керамический конденсатор имеет керамический диэлектрический материал. Имеет функцию высокого напряжения. |
Танталовый конденсатор | Диэлектрический материал из оксида тантала.Имеет высокую емкость |
Слюдяной конденсатор | Конденсаторы высокой точности |
Конденсатор бумажный | Бумажный диэлектрический материал |
См. Также:
Конденсатор
Конденсатор — это устройство, используемое для хранения электрической энергии.
Пластины конденсатора заряжены, и между ними существует электрическое поле.Конденсатор разрядится, если пластины соединить вместе через резистор.
Заряд конденсатора
Заряд конденсатора можно выразить как
Q = I t (1)
где
Q = заряд конденсатора (кулон, C, мкКл)
I = ток (А, А)
t = время (с)
Количество заряда (количество электронов) измеряется в кулонах — C — , где
1 кулон = 6.24 10 18 электронов
Наименьший существующий заряд — это заряд, переносимый электроном, равный -1,602 10 -19 кулонов .
Пример — количество переданной электроэнергии
Если ток 5 А протекает в течение 2 минут, количество электроэнергии — кулонов — можно рассчитать как
Q = (5 А) (2 мин. ) (60 с / мин)
= 600 C
или, в электронах:
(600 C) ( 6.24 10 18 электронов / C)
= 3,744 10 21 электронов
Напряженность электрического поля (диэлектрическая прочность)
Если две заряженные пластины разделены изолирующей средой — диэлектрик — напряженность электрического поля (градиент потенциала) между двумя пластинами может быть выражена как
E = U / d (2)
, где
E = напряженность электрического поля (вольт / м)
U = электрический потенциал (вольт)
d = толщина диэлектрика, расстояние между пластинами (м)
Пример — напряженность электрического поля
Напряжение между двумя пластинами составляет 230 В, и расстояние между ними. их 5 мм .Напряженность электрического поля может быть рассчитана как
E = (230 В) / ((5 мм) (10 -3 м / мм))
= 46000 вольт / м
= 46 кВ / м
Плотность электрического потока
Плотность электрического потока — это соотношение между зарядом конденсатора и площадью поверхности пластин конденсатора:
D = Q / A (3)
где
D = плотность электрического потока (кулон / м 2 )
A = площадь поверхности конденсатора (м 2 )
Заряд и приложенное напряжение
Заряд в конденсаторе пропорционален приложенное напряжение и может быть выражено как
Q = CU (4)
, где
C = постоянная пропорциональности или емкость (фарад, Ф, 90 361 мкФ )
Емкость
Из (4) емкость можно выразить как
C = Q / U (5)
Один фарад определяется как емкость конденсатора, когда существует разность потенциалов на пластинах в один вольт при удерживании заряда в один кулон.
Обычно используется мкФ (10 -6 F) .
Пример — Напряжение на конденсаторе
Конденсатор 5 мкФ заряжается 10 мК . Напряжение на конденсаторе можно рассчитать, изменив (4) на
U = Q / C
= (10 мКл) (10 -3 Кл / мКл) / ((5 мкФ) ( 10 -6 Ф / мкФ)
= 2000 В
= 2 кВ
Абсолютная диэлектрическая проницаемость
Отношение плотности электрического потока к электрическому полю называется абсолютной диэлектрической проницаемостью — ε — диэлектрической и может быть выражена как
ε = D / E (6)
где
ε = абсолютная диэлектрическая проницаемость (Ф / м)
Абсолютная диэлектрическая проницаемость свободного пространства или вакуума — также называемая электрической постоянной — ε 0 — это 8.85 10 -12 Ф / м .
Относительная диэлектрическая проницаемость
Относительная диэлектрическая проницаемость, также называемая диэлектрической проницаемостью ε r , представляет собой отношение между плотностью потока поля в реальном диэлектрике — ε — и плотностью потока поля в абсолютном выражении. вакуум — ε 0 .
ε r = ε / ε 0 (7a)
Фактическая диэлектрическая проницаемость может быть рассчитана путем преобразования (7a) в
ε = ε r ε 0 ( 7b)
Параллельный пластинчатый конденсатор
Емкость пластинчатого конденсатора — как показано на рисунке выше — пропорциональна площади А пластины.Емкость может быть выражена как
C = ε r ε 0 A / d (8)
, где
A = площадь пластины (м 2 )
d = толщина диэлектрика, расстояние между пластинами (м)
Для пластинчатого конденсатора с несколькими пластинами емкость можно выразить как
C = ε r ε 0 A (n — 1) / d (8b)
где
n = количество пластин
Пример — емкость пластинчатого конденсатора
Емкость пластинчатого конденсатора площадью 5 см 2 , 10 пластин и расстояние 0.
