Концевик капота: Ложное срабатывание концевика капота Starline A63 / StarLine A93, A63, A39, A36 / StarLine

Содержание

Концевик капота ваз 2114

Термин концевик — не что иное, как обиходное сокращение от «концевой выключатель». В нём контакты замыкаются без фиксации подвижным штоком – это удобно для контроля положения движущихся элементов. Концевики разных видов ставятся в автомобилях на дверях или в багажнике, они контролируют положение педали тормоза, рычага ручного тормоза.

Дверные концевики: где находятся, подключение, проверка

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше.

Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Работает она просто: поскольку диод проводит ток только в одном направлении, при замыкании любого из концевиков выход сигнализации оказывается связанным с «массой» в любом случае, но с остальными проводами концевиков нажатый оказывается связанным через встречно включенную пару диодов, не пропускающую ток.

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

Если же концевик двери находится в замке, то срабатывает по перемещению запорного механизма: часто (но не обязательно) достаточно поднять ручку, не открывая саму дверь, чтобы замкнуть контакты. Это, кстати, делает установку сигнализаций удобнее: можно оставлять при работе дверь открытой, защелкнув «собачку» замка отверткой, и сигнализация уже не будет «видеть» дверь открытой.

Так хорошо, например, настраивать датчик удара, поставив машину на охрану с открытой дверью, а не повторяя для каждой регулировки цикл «закрыл – поставил на охрану – ударил – снял с охраны – открыл дверь – поменял настройку».

На современных машинах концевик водительской двери получил еще одну функцию – на него обычно завязано «засыпание» и «пробуждение» бортовой электроники. По этой причине на сигнализациях с автозапуском приходится подключать цепь имитации открытия двери водителя: бортовой контроллер в конце цикла автозапуска «увидит», что после выключения зажигания дверь открылась и закрылась, и штатно переведет автомобиль в режим пониженного энергопотребления.

При этом часто на проводе концевика возникает кратковременный импульс «массы», что при обычной схеме диодной развязки приводит к срабатыванию тревоги по открытию двери спустя некоторое время после постановки на охрану. Чтобы избежать этого, схему развязки диодами усложняют.

Разница с предыдущей схемой в том, что диоды врезаются и в штатную проводку, а сигнализация подключается между диодом и концевиком. В этом случае при замыкании концевика «масса» приходит и на штатный блок управления бортовыми цепями автомобиля, и на сигнализацию.

Но, когда в штатной проводке контроллер создает импульс «массы», вход сигнализации оказывается заперт встречно включенными диодами, и срабатывания тревоги не происходит.

Важно понимать, что длительность таких импульсов очень мала, и сигнализация может работать корректно и при развязке одним диодом на линию: например, «Шерханы» менее чувствительны, чем StarLine, по опыту автора. Но иногда возможны случайные срабатывания, и часто с этим связаны проблемы владельцев, когда концевики абсолютно исправны, но машина все равно иногда «орет сама по себе».

Чтобы проверить концевики дверей, нажмите на них пальцем (если выключатель стоит в прихлопе) или подходящим предметом (например, отверткой) защелкните «собачку» дверного замка. В качестве индикатора можно использовать хоть плафон салона, переведенный в положение «включение при открытии двери», либо экран бортового компьютера, если на нем предусмотрена индикация открытия. Обнаружив, что в какой-то двери концевик не отрабатывает, дальше исключите неисправность проводки.

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины.

Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Как подключить концевик капота на ваз 2114 — поиск по DRIVE2

подкючение

концевиков к сигнализации наваз2114 — Лада 2114 .

Подскажите пожалуйста как подключить концевики к сигнализации. нужно тянуть от каждого концевика провод на сигналку или все концевики сходять в один пучек под панелью . заранее благодарен.

Штатный

концевойвыключатель под капот — Лада 2114 .

Лада 2114 «МонашкА › Бортжурнал › Штатный концевой выключатель

под капот . Miromonah Был 7 часов назад.

В этом месте концевик срабатывает когда капот уже открыт, а вот если капот открыт с замка и держится только на крючке сигналка об этом не узнает.

полное описание установки старлайн А91

наВаз 2115 — Лада.

провод — подключаем к концевику капота , он же подключается к датчику температуры двигателя (провод сдвоенный с чёрным минусовым) 6) желто-черный на кнопку открытия

Как подключены концевики и где их соединение? Диода у себя не обнаружил. ВАЗ 2114 .

Схема

подключения Сигнализации Starline a91 наваз2114

Подключение разьема x2 Так как с завода Автоваз, на вазах экономили на активаторах (обычно после 2005 года) там стоит такой

Серый и Оранжево-серый выводим под

капот Серый подключаем на + сирены и минус на минус устанавливаем концевик на стандартное место.

Самостоятельная установка starline a91 dialog — Лада

2114 .

Оранджево-серый подключил к концевику капота . Серый провод подключился к сирене. Датчик температуры подключил таким образом: Оранжево-серый провод врезается в провод концевика капота , а чёрный провод подключается к чёрному проводу, что был склеен вместе.

Замена воздушного фильтра и установка

концевикакапота .

По поводу установки концевика капота : пока нету фото, делал опять в темноте. Пока сделал все на скорую руку, сегодня надеюсь все облагорожу и загружу в эту

Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — плановое ТО.

Установка сигнализации StarLine A61

наВАЗ2114 своими руками.

. сигнализации подключаем к концевику капота (прокладываем провод в моторный отсек к предварительно установленному концевику капота .

Данное подключение (как я узнал из интернета) называется силовое, т.е. сигнализация управляет только водительской дверью, а по.

Плановая проверка работы сигнализации… Замена

концевика .

Доброй ночи! Примерно раз в 2 месяца провожу проверку всех концевиков , да и в целом работу сигнализации… Концевик капота не работал, впрочем ничего нового… Съездил в магазин, купил сразу два концевика капота .

Концевиккапота , либо сигналка не давала спать — Лада 2114 .

С момента покупки заметил, что все концевики дверей уже померли, купил, заменил, ставлю на сигналку, она все равно жалуется что не закрыт то ли капот , то ли багажник, ладно, пару ночей просыпался либо от орущего брелка, либо от сигналки орущей на весь двор, клинил концевик .

Схемы 2113,

2114 , 2115

Схемы отдельных жгутов проводов ВАЗ -2113, ВАЗ2114 и ВАЗ -2115 С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения

Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота .

Подкапотный свет

наВАЗ 2115/ 2114 /2113

Получим дыру или шишку на капоте .

Выключательконцевик . Варианты исполнения и расположения могут быть разные.

В моем случае к концевику уже подходил провод от сигнализации. Припаял новый провод к имеющемуся.

Подключаемконцевикикапота и багажника

с капотом установщики поступили просто: поскольку под капотом ВАЗ 2106 установлен концевик совмещенный с лампой освещения подкапотного пространства они подключили контакт капота вместо «плюса» идущего к лампе. получилось у них как то так.

Концевиккапота — Лада 2114 , 1.6 л., 2010 года

18.6.19 Всем привет! Подсмотрел здесь у одного товарища установку штатного концевика капота .Вспомнил, что у меня на 9ке именно такой был.На 14й стоял универсальный на моторной перегородке, он срабатывал, когда капот уже нормально открыт.

Концевик на багажник — Лада 2114 , 1.5 л., 2005 года

Купил концевик для капота /багажника, врезал его в акустическую полку, минус кинул к кузову, а плюс протянул к плюсу концевика задней левой двери.

Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — электроника.

Про

концевиккапота и термодатчик сигнализации — Лада 2114 .

Отзыв владельца Лада 2114 — своими руками.

Проверил сам концевик капота , зачистил на нем контакты. Надеялся, все заработает как надо. Но нет. Заметил также, что температуру показывало все время 100 С. Потом почитал инструкцию к сигнализации, погуглил…

Схема

подключения сигнализации «Starline A91 Dialog» наваз .

Лада 2114 Светло – серебристый › Бортжурнал › Схема подключения сигнализации «Starline A91 Dialog» на ваз 2114 2005г. в.

Провода от сигналки (фишка «Х2») Зеленый и синий подключаем к Блоку управления центральным замком. синий провод — подключить к белому проводу блока.

Установка сигнализации с автозапуском Tomahawk Z5 на

2114 .

Отзыв владельца Лада 2114 — электроника.

Правильно подключить провода с первого раза у меня не получилось, по причине

Оранжевый с серой полосой выведен в подкапотное пространство, где был параллельно соединен с датчиком температуры и концевиком капота .

Свет под

капотом . — Лада 2114 , 1.5 л., 2005 года

Отзыв владельца Лада 2114 — электроника. Надоело мне когда открываешь капот ночью то

Покупаем в магазине плафон освещения моторного отсека ВАЗ 2109 и концевой

Протягиваем проводку внутри капота и по петле ведём в разъем под резинкой в блоке предохранителей.

Установка лампы под

капот — Лада 2114 , 1. 5 л., 2006 года на.

Отзыв владельца Лада 2114 — стайлинг.

Далее установил концевик в штатное отверстие в телевизоре, дыры не захотел делать.

Лада 2114 2006, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — стайлинг.

Капот с кнопки — Лада 2114 , 1.4 л., 2006 года

Отзыв владельца Лада 2114 — тюнинг. Народ отзовитесь кто делал капот с кнопки Много прочитал

Народ отзовитесь кто делал капот с кнопки Много прочитал и нашёл вот такую фотку буду поже

Ну некоторые часто открывают — это всё таки ВАЗ ) Но с надежностью согласен.

Это общая схема подключения сигнализации к автомобилям ВАЗ десятого, одиннадцатого и двенадцатого семейства. Она учитывает наличие вежливой подсветки салона автомобиля, которой управляет штатный иммобилайзер. Можно подключать сигнализацию непосредственно к лампе плафона, в этом случае сигнализация должна иметь задержку постановки на охрану на время горения плафона. Недостаток в том, что можно не заметить и оставить открытую дверь, а ещё хуже, если ее в этот период успеют незаметно вскрыть, что очень реально. Ниже примеры диодов для развязки, в данном случае это могут быть диоды 1N4001-1N4007, они выдерживают ток до 1А. Для слаботочных цепей этого вполне достаточно. Для других цепей лучше использовать более мощные по току диоды.

Диоды D1, D3, D4, D5 позволяет сигналам от концевиков проходить на сигнализацию при этом концевики не влияют друг на друга, что важно для автомобилей с штатной диагностикой открытых дверей. Диод D2 не пропускает на вход сигнализации низкий уровень от иммобилайзера, при этом остается вежливая подсветка. В иномарках бывает отделена только водительская дверь от общей цепи, тогда достаточно будет двух диодов (например D1 и D3) . Тремя диодами (D1, D2,D3) можно обойтись подключая концевики на ВАЗ 2114 и 2115.

Если автомобиль оборудован штатными концевиками капота и багажника, а также лампой подсветки багажника, то можно использовать выше приведенную схему. Диод D1 исключает влияние концевика капота на лампу багажника, а диод D2 влияние концевика багажника на вход штатного концевика капота. Если концевиков изначально не было, то и диоды развязки не нужны. Если концевик в багажнике есть, то достаточно установить диод D1.

Часто на ВАЗ 08,09, 13,14 и 15 подключают штатный концевик капота подключив диод по следующей схеме:

Назначение диода, исключить влияние массы через нити лампы на вход сигнализации. Причем часто используют диод 1N400. со временем этот диод выходит из строя и при постановки на охрану данная зона исключается из периметра. Так же этот концевик достаточно быстро начинает окисляться и не срабатывает при открывании. В багажнике концевики более устойчивы к внешним воздействиям. Но так же данного диода не достаточно для развязки силовой цепи. Более правильно использовать 1N5400 — 1N5408 (1N5820 — 1N5822). Для надежности и облегчения теплового режима лучше использовать по два диода в параллель.

А это уже результат неправильной установки концевиков.

Слева концевик капота ВАЗ Нива. Справа штатный концевик японского джипа который стоял в задней двери, на водостоке, так и засахарился в нажатом положении.

Самое страшное происшествие, которое может приключиться с каждым автолюбителем – это угон автомобиля. Базовая комплектация авто, даже с установленной сигнализацией, не имеет действительно эффективных противоугонных мер. В такой ситуации на первое место при защите автомобиля выходит блокиратор капота, или, как его еще называют, концевик капота. Именно он способен обеспечить безопасность моторного отсека, который имеет стратегическую важность при угоне автомобиля.

Концевик капота установка

Важность установки блокиратора

Существует множество устройств, которые предназначены для защиты транспортного средства от угонщиков, например, различные системы блокировок коробки переключения передач, педалей или рулевого вала. Обратите внимание, что управление этими противоугонными системами происходит непосредственно из салона авто, однако установлены они под капотом, где и выполняют свои основные функции. Да и звуковые устройства сигнализации расположены там же.

Таким образом, для того чтобы отключить все эти защитные устройства необходимо открыть капот. Если на авто установлена стандартная система запирания капота, то открыть её значительно проще, нежели замки в дверях.

Кроме этого, получив доступ к моторному отсеку, имея специальное оборудование можно запустить двигатель в обход системы зажигания.

Помимо этого, угон вашей машины может и не являться целью злоумышленника. Под капотом находятся дорогостоящие запчасти, которые можно снять за короткий промежуток времени.

Исходя их этого, следуют простой вывод, что концевик капота – это крайне необходимое устройство, от надежности которого зависит безопасность вашего имущества.

Классификация устройств и принцип их работы

Приспособления, которые позволяют надежно запереть моторный отсек появились давно, и к сегодняшнему дню существует множество их модификаций. Все устройства, по принципу работы, можно разделить на две группы:

  • механические блокираторы;
  • электромеханические блокираторы.

Независимо от принципа действия, концевик капота может использовать, для блокировки моторного отсека, установленный заводом изготовителем замок, или же комплектоваться дополнительной системой запирания.

Механические устройства

Механические блокираторы – это приспособления, не использующие систем электроприводов для запирания и отпирания капота, то есть всё происходит с помощью механических элементов.

Принцип действия подобных устройств достаточно прост. В моторном отсеке необходимо по определенной траектории закрепить металлорукав, один конец которого будет находиться в салоне автомобиля, а второй – под капотом. Через металлорукав будет продет трос управления, который и воздействует на систему запирания капота.

Таким образом, для того чтобы заблокировать моторный отсек, достаточно нажать на цилиндр личинки замка, который устанавливается в известном лишь владельцу авто месте. При этом нажатии трос, смещаясь, блокирует капот.

Концевик капота автомобиля

Для того чтобы разблокировать капот, необходимо с помощью ключа повернуть замочную скважину цилиндра замка, который установлен в салоне. При этом произойдет смещение троса, и капот будет разблокирован.

Электромеханические устройства

В электромеханических устройствах система блокирования капота управляется с помощью электропривода. Электромеханический блокиратор капота может управляться с помощью кнопки, которая установлена в салоне автомобиля. Альтернативным вариантом является управляющий сигнал, поступающий дистанционно (совместно с сигналом брелока сигнализации или с отдельного брелока управления при установке специального реле дистанционного действия).

Естественно, технические отличия в запирающих устройствах различных производителей присутствуют, но их действие основано на этих принципах.

Достоинства и недостатки различных блокираторов

Механический концевик капота, достоинства:

  1. Простая конструкция является залогом надежности.
  2. Энергонезависимость, то есть работоспособность вашего аккумулятора и состояние проводки авто никак не повлияет на защитные возможности системы блокировки капота.
  3. Гибридная система, собранная на основе механического блокиратора капота совместно с системой блокировки запуска двигателя, считается одной из наиболее надежных защит от угона.

Механический концевик капота, недостатки:

  1. Низкая практичность, а проще говоря, механической системой неудобно пользоваться. Водитель должен каждый раз, в начале поездки, снимать блокировку капота. Это объясняется правилами безопасности, так как в случае возгорания или других аварийных ситуаций, моторный отсек не должен быть заблокирован.
  2. Необходимость крепления цилиндра замка механического блокиратора. С одной стороны замок должен быть надежно спрятан, но, с другой стороны, каждый водитель желает иметь к нему удобный доступ. Кроме того, увидев замок, злоумышленник сразу поймет, какая блокировка капота установлена на автомобиле. В таком случае, при наличии специальных инструментов, снятие блокировки не составит труда.
  3. Сложная установка. Правильно и безопасно установить блокиратор капота довольно хлопотное дело, так как следует учесть фактор движущихся объектов, заклинив которые можно создать аварийную ситуацию. Следует учесть и сильный нагрев некоторых элементов автомобиля, и то, что в течение года после установки трос будет подвержен деформации, и может удлиниться на пару миллиметров. Учитывая эти факторы, монтаж механической системы блокировки следует доверять лишь профессионалам, а стоимость работ может превышать стоимость самой системы.

Элекромеханический блокиратор капота, достоинства:

  1. Удобство пользования. Для включения и отключения блокировки необходимо лишь нажать на кнопку.
  2. Сохранение секретности. Кнопка управления может быть и вовсе у водителя в кармане, но и при условии её монтажа в салоне автомобиля, спрятать кнопу гораздо проще. Таким образом, понять какая установлена система блокировки довольно сложно.
  3. Простой монтаж. Установка электроприводов не вызывает затруднений, а подключение к ним проводов питания и, если необходимо, контакта срабатывания кнопки, гораздо проще осуществить, чем установку металлорукава для троса управления.

Элекромеханический блокиратор капота имеет всего лишь один, но весьма существенный, недостаток – это его энергозависимость. То есть, в случае разрядки аккумулятора или выхода из строя электропроводки авто, концевик капота теряет свою работоспособность.

Что конкретно происходит с запирающим устройством, зависит от конкретной модели. Одни приспособления отключают блокировку, другие же, наоборот, остаются в заблокированном положении.

Существуют способы решения этой проблемы, например, дополнительный страховочный трос, протянутый в салон, или установка дополнительного независимого источника питания. Однако это существенно осложняет конструктивные особенности устройства.

Если вы хотите надежно защитить своё транспортное средство, обязательно установите запирающее капот устройство. Но для этого следует тщательно изучить принципы работы всех устройств, их преимущества и лишь после этого делать выбор.

Концевики – они же концевые выключатели это электромеханический прибор, задача которого размыкать/смыкать электроцепь. Хотя первоначально прибор разрабатывался для использования в инженерных сооружениях, но с увеличением количества электроники в транспортных средствах, они начали широко применяться в их контрольной системе.

Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.

Правильная модернизация концевиков ВАЗ 2114

Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.

Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.

Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.

ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних дверей, это стоит учитывать при подборе материалов и методов решения проблемы.

Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.

Наиболее простым решением из подручных материалов является следующая модернизация:

  1. Берем пистон обивки вашего же автомобиля.
  2. Сменяем стандартную «шайбу» на этот пистон.
  3. При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
  4. Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.

Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.

Замена концевика на альтернативный

Если было принято решение не ваять склейку из подручных материалов, то необходимо искать достойную альтернативу. Сразу скажем, что концевик двери ВАЗ 2114 отлично заменяется аналогичным устройством с DAEWOO, нам нужна будет модель прибора General Motors 96235956 в количестве 5 единиц.

Нам необходимо заменить один концевик другим, для этого скручиваем старый и приступаем к работе:

  1. Начинаем с задних дверей, где аналоги станут как родные.
  2. Переходим на переднюю дверь, где по причине того, что наш аналог немножко шире не совпадут отверстия, придется вкручивать немного наискосок.
  3. Прежде чем это сделать необходимо решить проблему с проводкой идущей по стойке, из-за того что наш прибор шире она не будет давать ему нормально работать. Для решения этой проблемы заранее подбирается термоусадочная трубка необходимого концевику размера, она то и будет защищать его от кабеля.
  4. Собираем и проверяем работоспособность.

ВАЖНО! Если необходимой трубки найти не удалось можно воспользоваться обрезками кабель-канала или иного плотного материала и зафиксировать их на приборе, это неправильно, но на первое время может выручить.

Куда приходят концевики от дверей

Общая схема концевиков дверей ВАЗ 2114 приведена на схеме ниже:

На практике это выглядит следующим образом: к концевикам идет черно-белый провод, так как они отвечают за размыкание цепи, белый провод отвечает за плюс, а черный за минус. Так, для примера, к лампочке, отвечающей за освещение салона, идет целых три провода: черный и белый отвечающие за питание самой лампочки и черно-белый от концевика.

Как видно со схемы подсоденены они все паралельно, а значит и сигнализация, и лампочка и панель приборов включаются в эту сеть отдельно к каждой двери.

Подключение сигнализации

Для установки этого прибора водителю придется познакомиться с таким понятием как врезка проводов.

Для того, чтобы осуществить данную нехитрую операцию разбирать всю машину не придется:

  1. Снимаем накладки порогов и боковой щиток со стороны водительской двери.
  2. Находим там жгут проводов идущий к торпедо (нужен именно он, чтобы не подключать сигнализацию к каждой двери параллельно).
  3. Выбрав нужный нам белый кабель, врезаем в него 1N5401 так, чтобы направление тока на диоде было обращено в сторону концевиков.
  4. Парный с ним 1N4001 подключаем по схеме, изображенной на картинке.

  • Находим провод ручного тормоза, в него нужно врезать 1N4001 так, чтобы катод был ближе к выключателю.
  • Находим синий кабель и впаиваем в него отвод к блоку сигнализации.
  • Включаем сигнализацию и тестируем, а если что-то не работает в первую очередь «прозваниваем» все спайки, возможно, вы впаяли один из диодов в обратную сторону.
  • В завершение

    Концевики известная проблема линейки ВАЗ, но их ремонт, доработку и обслуживание можно произвести самостоятельно, воспользовавшись вышеописанными схемами. Установку сигнализации лучше доверить профессионалам, ведь безопасность автомобиля куда дороже сэкономленных «копеек».

    На рисунках и фотографиях изображены основные типы концевиков применяемых для автосигнализаций.

    Основные проблемы возникающие с концевиками:

    Первая — неправильная регулировка. В одном случае может быть поломка концевика при не оправданно высокой установке. В другом случае очень малый ход концевика. Крышка капота или багажника могут иметь естественные температурные деформации, что и может проявляться в ложных срабатываниях сигнализации. При малом ходе концевика возможно попадание влаги и грязи в зазор между контактами, что так же может вызвать ложные срабатывания сигнализации.

    Вторая проблема — неправильно выбранное место установки концевиков. Иногда выбирают место где концевик легко сломать, рядом с штатным АКБ ( при неаккуратной замене АКБ). В водостоках или очень близких к ним местах. В местах, где недостаточный ход в нижней части концевика.

    Третья проблема концевиков в быстром окислении и корродировании контактов. Как правило, на контакт концевика подается плюс через нить лампочки салона, другие электронные блоки или сигнализация имеет свойство подтягивать вход к плюсовому потенциалу для избегания ложных срабатываний. В этом случае попадании влаги (конденсата) на контакты происходит слабая утечка электрического тока. Этого не достаточно для зажигания лампы салона или срабатывания сигнализации, но достаточно для электрохимической реакции окисления-разложения металла. Через некоторое время такой концевик перестает срабатывать.

    Несколько другая ситуация происходит если концевики непосредственно включают лампу салона. Небольшие искорки в момент замыкания концевика образуют нагар и по этой причине может не включаться лампа салона, а значит при открывании этой двери не сработает сигнализация.

    Особенно этим страдает наш отечественный автопром, а конкретнее это дверные концевики автомобилей ВАЗ. Обычно их зачищают напильником или наждачкой, но этого хватает, как правило, на время не более месяца. Лучше эти концевики менять на новые.

    Идеальным случаем было бы использование пары геркон-магнит. В этом случае замыкаемые контакты надежно заизолированы в стеклянной колбе геркона. К сожалению, основная масса герконов работает на размыкание при удалении магнита. Хотя можно найти и замыкающиеся герконы, необходимо чтобы они надежно работали на металлических поверхностях кузова, поскольку для металлических поверхностей существуют специальные пары геркон-магнит.

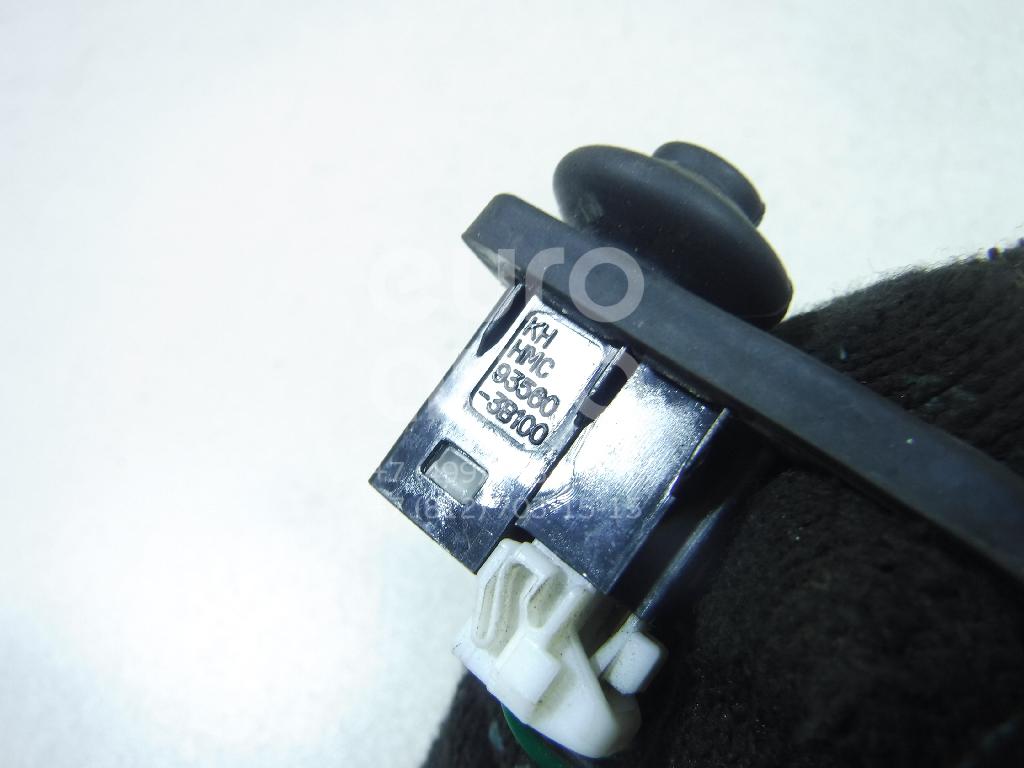

    Ниже приведены, еще несколько типов концевиков. Наиболее долговечные на фото-2, напротив, самые быстро окисляющиеся на фото-1 и фото-4.

    Две схемы подключения автосигнализации к концевикам дверей и капота-багажника.

    Самостоятельная установка сигнализации на ВАЗ 2110, 2111, 2112 (десятка)


    Функция концевиков

    Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит вас об этом.

    В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.

    Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.

    Почему не работает концевик капота?

    Угон машины – это одно из самых страшных и неприятных происшествий, которые могут произойти с владельцем автомобиля. В базовую комплектацию автомобиля практически всегда входит сигнализация, однако она все равно не может обеспечить полную защиту автомобиля от угона. Одной из важных и эффективных составляющих противоугонной системы является блокиратор или, как его еще называют, концевик капота. В случае угона машины это устройство играет важную роль в обеспечении недосягаемости двигательного отсека.

    Какую роль играет концевик капота в автомобиле?

    Сегодня существует множество устройств, целью которых является защита автомобиля от угонщиков: это системы блокировки коробки передач, педалей, рулевого вала и т. д. Обратите внимание на то, что управлять ими можно только из салона машины, хотя располагаются они под капотом. Находятся там и устройства звуковой сигнализации.

    Следовательно, чтобы отключить защитные механизмы, нужно открыть капот. Штатный замок капота открыть еще проще, чем дверные замки. Помимо этого, злоумышленники, открыв капот, получают доступ к двигательному отсеку, и если у них имеются нужные инструменты, то смогут запустить мотор, не касаясь системы зажигания.

    Кроме того, в целях у них может быть не только угон машины – некоторые охотятся за дорогостоящими запчастями, находящимися под капотом, которые без особого труда можно снять. Дабы предотвратить такие неприятности, и нужен концевик капота.

    Классификация защитных устройств и принцип их работы

    Блокираторы замка капота, которые защищают двигательный отсек от злоумышленников, были придуманы давно, и на сегодняшний день существует достаточно много их разновидностей. По принципу работы все механизмы подразделяют на:

    • Механические блокираторы

    • Электромеханические блокираторы

    Механическим блокиратором называют устройство, которое не использует систему электропривода для запирания и отпирания капота.

    Принцип работы таких устройств весьма прост. По особой траектории в двигательном отсеке нужно закрепить металлорукав, одна сторона которого будет располагаться в салоне машины, а вторая под капотом. Через этот металлорукав проходит трос, с помощью которого происходит воздействие на систему.

    Чтобы заблокировать двигательный отсек, хватит лишь одного нажатия на цилиндр личинки замка, который располагается в известном только владельцу автомобиля месте. Во время нажатия трос смещается и блокирует капот.

    Разблокировать капот можно следующим образом: при помощи ключа поворачиваем замочную скважину цилиндра замка, расположенного в салоне машины.

    Тогда произойдет смещение троса, и капот разблокируется.

    Управление системой блокирования капота электромеханическими блокираторами происходит при помощи электропривода. Такие устройства приводятся в действие нажатием кнопки, расположенной в салоне машины. Еще одним способом управления электромеханическим блокиратором выступает дистанционное управление.

    Конечно, существуют отличия в технических характеристиках блокираторов разных производителей, однако принцип действия у них аналогичный.

    Плюсы и минусы блокираторов

    В чем состоят преимущества механического блокиратора капота:

    1. Залогом надежности блокиратора является простота конструкции;

    2. Хорошим качеством механического концевика капота является его энергетическая независимость, так как работа аккумулятора и состояние проводки не оказывает влияния на защитные способности системы блокирования капота.

    3. Уникальная система, собранная на основе механических блокираторов капота вместе с системой блокировки запуска мотора, является практически самой надежной из всех существующих защит от угона.

    Недостатки механических блокираторов:

    1. Этой системой неудобно пользоваться. При каждой новой поездке водителю нужно снимать блокировку капота. Делать это необходимо для соблюдения техники безопасности, потому что в случае возгорания нужно, чтобы капот не был заблокирован.

    2. Минусом данной системы является необходимость крепления цилиндра блокиратора. С одной стороны, замок необходимо хорошо спрятать, а с другой, водителю хочется иметь к нему быстрый доступ. Помимо этого, как только злоумышленник заметит замок, он сразу же определит тип блокировки капота на машине. И в этом случае, при наличии необходимых инструментов, снять блокировку будет несложно.

    3. Вызывает трудности при установке. При установке блокиратора необходимо иметь в виду, что под капотом имеются движущиеся объекты, задев которые, можно их повредить, поэтому установка блокиратора является весьма хлопотным делом, из-за этого очень важно его правильно и безопасно установить.
    Некоторые детали нагреваются, что может пагубно сказаться на тросе, за определенное время эксплуатации трос может немного удлиниться либо деформироваться. Учитывая все вышеперечисленное, установку блокиратора стоит доверить специалистам.
    Преимущества электромеханического блокиратора капота:

    1. Таким блокиратором удобно пользоваться. Для того чтобы включить и отключить блокиратор, достаточно будет нажать на кнопку.

    2. Сохранение секретности. Расположение управляющей кнопки может быть разное, она может находиться как в кармане автовладельца, так и в салоне машины, спрятать ее намного проще. И поэтому определить систему блокирования капота весьма сложно.

    3. Простая установка электромеханического блокиратора. Установить электропривод и подключить к нему провода питания и, если нужно, контакты срабатывания кнопки, намного проще, чем установить механический блокиратор.
    У электромеханического блокиратора тоже имеется недостаток и он весьма весомый – это его энергозависимость.
    Если произойдет разрядка аккумулятора либо будут какие-либо неисправности с электропроводкой машины, блокиратор теряет свою работоспособность.

    Что именно происходит с механизмом, неизвестно, все зависит от модели установленного блокиратора. Некоторые из них отключают блокировку капота, а некоторые остаются в рабочем положении. Есть несколько вариантов решения проблемы, к примеру, еще один страховочный трос, протянутый в салон, либо наличие другого источника питания. Но все это усложняет конструкцию блокиратора.

    Если вы желаете хорошо защитить свою машину от злоумышленников, то установка запирающего устройства является неотъемлемым мероприятием. Но перед установкой стоит изучить виды устройств, их достоинства и недостатки, а также особенности эксплуатации, и только после этого останавливаться на определенной модели.

    Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

    Была ли эта статья полезна? Да Нет

    auto.today

    Как найти концевики дверей?

    Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо «цешкой». С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

    Прежде всего, необходимо найти провод, полярность которого меняется и появляется либо плюс, либо минус при закрытии или открытии двери.

    Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

    Для того чтобы убедиться в том, что все двери связаны в один провод, необходимо, оставив контрольку на этом проводе, поочерёдно открыть все двери. Если лампа контрольки не реагирует на прозвонку остальных дверей, то это свидетельствует о том, что в данном автомобиле все концевики дверей не связаны, и необходимо таким же методом найти оставшиеся от каждой двери отдельные провода. Как правило, несвязанными между собой являются концевик водительской двери и пассажирской.

    Охранная сигнализация — установка

    На автомобилях семейства ВАЗ-2110 c впрысковыми двигателями в заводских условиях устанавливается электронная противоугонная система АПС-4. Она исключает пуск двигателя без предварительного считывания кода с рабочего кодового ключа и, таким образом, обеспечивает дополнительную защиту автомобиля от несанкционированного использования. Основным элементом системы является электронный блок — иммобилайзер. После считывания кода с ключа он проверяет правильность кода и подает контроллеру системы управления двигателем сигнал о разрешении пуска двигателя.
    Охранная сигнализация — это, прежде всего, система, сигнализирующая о попытке проникновения в автомобиль. Современные сигнализации блокируют отдельные системы автомобиля (сигнализации выполняют и противоугонные функции), а кроме этого, предоставляют владельцу автомобиля ряд сервисных функций: от управления центральным замком с помощью радиобрелка до включения габаритных фонарей или ближнего света для поиска машины на стоянке.

    Для решения задачи предотвращения угона при минимальных затратах наиболее эффективны именно иммобилайзеры. Тем не менее, сигнализации заметно популярнее, так как именно эта группа систем предлагает владельцу наиболее широкий перечень удобств.

    Функции, которые можно реализовать установкой системы сигнализации, можно разделить на служебные и сервисные. К служебным функциям относятся распознавание попыток проникновения в машину, противодействие угону и своевременное оповещение владельца. В зависимости от модели сигнализации число служебных функций может доходить до нескольких десятков. Сервисных функций в дорогих моделях сигнализаций может быть не меньше, чем служебных.

    Центральный блок сигнализации с антенной

    В простейшем варианте система содержит центральный блок (электронный блок управления), датчики открытия капота и крышки багажника (двери задка), сирену, светодиодный индикатор (светодиод), радиобрелок и датчик удара. В состав системы также могут входить электромагнитные реле, переключатель сервисного режима (Valet), датчики контроля внутреннего объема. Все названные составляющие могут выполняться в виде отдельных блоков и элементов или объединяться в единый блок. Моноблочный принцип исполнения сигнализации имеет как преимущества, так и недостатки. Безусловно, моноблочное исполнение упрощает монтаж, так как при таком варианте применяется значительно меньшее количество механических и электрических соединений. По этой же причине можно говорить и о большей надежности. Однако в этом случае определенные ограничения накладываются на выбор места расположения и крепления самого блока. При попытке расположить систему как можно недоступнее, как правило, жертвуют хорошей слышимостью сирены. Но главное, если угонщик доберется до моноблока, он получит доступ ко всем цепям системы. Особенно, если учесть, что большинство соединений в системах сигнализации выполняются разъемными.
    Сирены сигнализаций подразделяются на автономные и неавтономные. Автономные сирены снабжены встроенным источником питания. При нарушении целостности проводов или расстыковке разъемов такие сирены автоматически включаются на полную мощность. В качестве автономного источника питания обычно используются аккумуляторы. Они подзаряжаются от бортовой сети автомобиля и обеспечивают автономную работу сирены в течение длительного времени. Чаще всего автономные сирены имеют специальный ключ для отключения при снятии или отключении бортового электропитания владельцем автомобиля.

    Брелок и передатчик пейджера
    Брелок пейджера имеет кнопки включения и выключения. Провод с прищепкой служит не только для того, чтобы удерживать брелок на связке ключей, но и является антенной

    Мы приобрели немоноблочную сигнализацию среднего класса без сирены. Дополнительно были приобретены автономная сирена, микроволновый (радарный) датчик контроля внутреннего объема и пейджер.
    Пейджер — устройство, передающее на брелок владельца информацию о состоянии охранной системы. Пейджер полезен в тех случаях, когда владелец находится на достаточно большом от автомобиля расстоянии и не может услышать сигнал включившейся сирены.

    Место расположения антенны в автомобиле непосредственно влияет на дальность действия сигнала брелка (при условии, что элементы питания брелка не разряжены).

    Переключатель сервисного режима (Valet) представляет собой выносную кнопку, которая служит для включения сервисного режима, иными словами, служебного отключения сигнализации, и входит в комплект практически любой системы. Этим переключателем пользуются при необходимости оставить машину на станции технического обслуживания или в случае выхода из строя или утери брелка. Так как переключателем может воспользоваться и угонщик, то устанавливать кнопку необходимо в закрытом месте, известном только водителю автомобиля.

    Переключатель сервисного режима (Valet)
    Жгуты проводов с четырехконтактными колодками для подключения двухуровневых ударного и микроволного датчиков
    Жгуты проводов, по которым к центральному блоку подаются птиание (на фото в видно, что отдельные цепи защищены предохранителями), сигналы с датчиков открытия капота и крышки багажника (двери задка), а также выдаются импульсы управления на исполнительные устройства: сирену, габаритные огни и реле блокировки различных систем двигателя. На одном из жгутов проводов находится выносное реле блокировки стартера

    Светодиод устанавливается в салоне автомобиля на видном месте и сигнализирует не только о том, включена или выключена система, но и о том, каким воздействиям подвергался автомобиль. Кроме того, светодиод необходим при программировании режимов работы системы.

    Светодиодный индикатор — обязательный элемент сигнализации. Его назначение — информировать владельца о состоянии сигнализации и предупреждать о наличии в машине охранной системы

    На корпусе датчика предусмотрены резьба, гайки и стопорная шайба для крепления датчика. Этими же гайками регулируется положение датчика для обеспечения четкости его срабатывания. При закрытых капоте или багажнике кнопка датчика утоплена, при их открывании кнопка под действием пружины занимает верхнее положение, при этом сигнальный провод, подключенный к датчику и соединенный с центральным блоком системы, замыкается «на массу». Таким образом в систему подается сигнал о том, что капот или багажник был открыт.
    Электропитание подводится к системе по красному проводу с предохранителем, черный провод соединяется с «массой». Желтый провод подает к центральному блоку напряжение +12 В при включенном зажигании. По наличию на желтом проводе напряжения система определяет, находится ли водитель в автомобиле. Если напряжение есть, то машина не будет поставлена на охрану автоматически (одна из программируемых функций сигнализации), при этом невозможно также поставить машину на охрану с радиобрелка.

    Датчик открытия капота или багажника (двери задка), представляющий собой кнопочный выключатель концевого типа

    Считается, что установку электронных систем сигнализации лучше доверить специалистам. Практика показывает, что при наличии некоторых навыков сигнализацию вполне можно установить самостоятельно. Кроме того, если в пути автомобиль остановится из-за сбоев сигнализации, то любые проблемы с неисправностью системы вы также сможете решить самостоятельно.
    Весь процесс установки можно условно разделить на два этапа: крепление элементов системы и электромонтаж. Наиболее трудоемкая работа первого этапа — установка электроприводов замков дверей и багажника (смотрите Электроприводы замков дверей и Электроприводы отпирания замка крышки багажника (двери задка)).

    Подключение жгута проводов питания и блокировки стартера к центральному блоку
    Подключение выносного датчика удара (шок — сенсора) к центральному блоку сигнализации
    Подключение к центральному блоку жгута проводов датчиков открытия капота/крышки багажника (двери задка), дверей, а также сирены и габаритных огней
    Если на центральном блоке имеется только одна колодка, а подключить нужно два датчика, их подключают параллельно
    Светодиодный индикатор и переключатель сервисного режима подключаются к к центральному блоку через отдельные колодки

    Устранение неполадок, которые возникают с дверными концевиками

    Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

    Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

    Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

    Концевик капота, как защитное устройство от угона автомобиля

    Заголовок
    Самое страшное происшествие, которое может приключиться с каждым автолюбителем – это угон автомобиля. Базовая комплектация авто, даже с установленной сигнализацией, не имеет действительно эффективных противоугонных мер. В такой ситуации на первое место при защите автомобиля выходит блокиратор капота, или, как его еще называют, концевик капота. Именно он способен обеспечить безопасность моторного отсека, который имеет стратегическую важность при угоне автомобиля.

    Концевик капота установка

    Важность установки блокиратора

    Существует множество устройств, которые предназначены для защиты транспортного средства от угонщиков, например, различные системы блокировок коробки переключения передач, педалей или рулевого вала. Обратите внимание, что управление этими противоугонными системами происходит непосредственно из салона авто, однако установлены они под капотом, где и выполняют свои основные функции. Да и звуковые устройства сигнализации расположены там же.

    Таким образом, для того чтобы отключить все эти защитные устройства необходимо открыть капот. Если на авто установлена стандартная система запирания капота, то открыть её значительно проще, нежели замки в дверях.

    Кроме этого, получив доступ к моторному отсеку, имея специальное оборудование можно запустить двигатель в обход системы зажигания.

    Помимо этого, угон вашей машины может и не являться целью злоумышленника. Под капотом находятся дорогостоящие запчасти, которые можно снять за короткий промежуток времени.

    Исходя их этого, следуют простой вывод, что концевик капота – это крайне необходимое устройство, от надежности которого зависит безопасность вашего имущества.

    Классификация устройств и принцип их работы

    Концевик капота

    Приспособления, которые позволяют надежно запереть моторный отсек появились давно, и к сегодняшнему дню существует множество их модификаций. Все устройства, по принципу работы, можно разделить на две группы:

    • механические блокираторы;
    • электромеханические блокираторы.

    Независимо от принципа действия, концевик капота может использовать, для блокировки моторного отсека, установленный заводом изготовителем замок, или же комплектоваться дополнительной системой запирания.

    Механические устройства

    Механические блокираторы – это приспособления, не использующие систем электроприводов для запирания и отпирания капота, то есть всё происходит с помощью механических элементов.

    Принцип действия подобных устройств достаточно прост. В моторном отсеке необходимо по определенной траектории закрепить металлорукав, один конец которого будет находиться в салоне автомобиля, а второй – под капотом. Через металлорукав будет продет трос управления, который и воздействует на систему запирания капота.

    Таким образом, для того чтобы заблокировать моторный отсек, достаточно нажать на цилиндр личинки замка, который устанавливается в известном лишь владельцу авто месте. При этом нажатии трос, смещаясь, блокирует капот.

    Концевик капота автомобиля

    Для того чтобы разблокировать капот, необходимо с помощью ключа повернуть замочную скважину цилиндра замка, который установлен в салоне. При этом произойдет смещение троса, и капот будет разблокирован.

    Электромеханические устройства

    В электромеханических устройствах система блокирования капота управляется с помощью электропривода. Электромеханический блокиратор капота может управляться с помощью кнопки, которая установлена в салоне автомобиля. Альтернативным вариантом является управляющий сигнал, поступающий дистанционно (совместно с сигналом брелока сигнализации или с отдельного брелока управления при установке специального реле дистанционного действия).

    Естественно, технические отличия в запирающих устройствах различных производителей присутствуют, но их действие основано на этих принципах.

    Достоинства и недостатки различных блокираторов

    Механический концевик капота, достоинства:

    1. Простая конструкция является залогом надежности.
    2. Энергонезависимость, то есть работоспособность вашего аккумулятора и состояние проводки авто никак не повлияет на защитные возможности системы блокировки капота.
    3. Гибридная система, собранная на основе механического блокиратора капота совместно с системой блокировки запуска двигателя, считается одной из наиболее надежных защит от угона.

    Механический концевик капота, недостатки:

    1. Низкая практичность, а проще говоря, механической системой неудобно пользоваться. Водитель должен каждый раз, в начале поездки, снимать блокировку капота. Это объясняется правилами безопасности, так как в случае возгорания или других аварийных ситуаций, моторный отсек не должен быть заблокирован.
    2. Необходимость крепления цилиндра замка механического блокиратора. С одной стороны замок должен быть надежно спрятан, но, с другой стороны, каждый водитель желает иметь к нему удобный доступ. Кроме того, увидев замок, злоумышленник сразу поймет, какая блокировка капота установлена на автомобиле. В таком случае, при наличии специальных инструментов, снятие блокировки не составит труда.
    3. Сложная установка. Правильно и безопасно установить блокиратор капота довольно хлопотное дело, так как следует учесть фактор движущихся объектов, заклинив которые можно создать аварийную ситуацию. Следует учесть и сильный нагрев некоторых элементов автомобиля, и то, что в течение года после установки трос будет подвержен деформации, и может удлиниться на пару миллиметров. Учитывая эти факторы, монтаж механической системы блокировки следует доверять лишь профессионалам, а стоимость работ может превышать стоимость самой системы.

    Элекромеханический блокиратор капота, достоинства:

    1. Удобство пользования. Для включения и отключения блокировки необходимо лишь нажать на кнопку.
    2. Сохранение секретности. Кнопка управления может быть и вовсе у водителя в кармане, но и при условии её монтажа в салоне автомобиля, спрятать кнопу гораздо проще. Таким образом, понять какая установлена система блокировки довольно сложно.
    3. Простой монтаж. Установка электроприводов не вызывает затруднений, а подключение к ним проводов питания и, если необходимо, контакта срабатывания кнопки, гораздо проще осуществить, чем установку металлорукава для троса управления.

    Элекромеханический блокиратор капота имеет всего лишь один, но весьма существенный, недостаток – это его энергозависимость. То есть, в случае разрядки аккумулятора или выхода из строя электропроводки авто, концевик капота теряет свою работоспособность.

    Что конкретно происходит с запирающим устройством, зависит от конкретной модели. Одни приспособления отключают блокировку, другие же, наоборот, остаются в заблокированном положении.

    Существуют способы решения этой проблемы, например, дополнительный страховочный трос, протянутый в салон, или установка дополнительного независимого источника питания. Однако это существенно осложняет конструктивные особенности устройства.

    Если вы хотите надежно защитить своё транспортное средство, обязательно установите запирающее капот устройство. Но для этого следует тщательно изучить принципы работы всех устройств, их преимущества и лишь после этого делать выбор.

    Вам понравилась статья? Она была полезной?

    Да Нет

    Похожие статьи:

    autodont.ru

    Концевики дверей ВАЗ 2110

    Первым признаком неработающих концевиков двери является тот факт, что свет не загорается при открытии двери, а также не становится на охрану сигнализация. Эта проблема наиболее типична для ВАЗа десятого поколения.

    Концевики дверей ВАЗ 2110 выходят из строя практически каждые три года. Во избежание таких проблем необходимо ежегодно зачищать данные детали наждачной бумагой. Кроме того, для долговечности (против окисления) можно обработать их ВД-40, а также установить пыльники.

    Проблемы с концевиками

    Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

    Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

    BOGDAN-2111 установка сигнализации — 16 Августа 2011

    Bogdan 2111 / Богдан 2111.
    C 2009 года «АвтоВАЗ» прекратил выпуск автомобиля ВАЗ 2111 и продал лицензию на его производство украинскому авто. С декабря 2009-го года на российском рынке появилась «новая» модель Bogdan 2111 (Богдан 2111). Автомобиль производится на заводе в украинском городе Черкассы из комплектующих, которые поставляются из Тольятти.

    Универсал Bogdan 2111, как и седан Bogdan 2110, оснащается 8-ми и 16-клапанными 1,6-литровыми двигателями мощностью 80 л.с. и 89 л.с. соответственно и 5-ступенчатой «механикой». Внешний вид Богдан 2111 такой же, как и у ВАЗ 2111, объем багажника – 450 л. с возможностью его увеличения до 1420 литров за счет сложенных задних сидений. Bogdan 2111 разгоняется до 100 км/час за 14 секунд, а максимальная скорость автомобиля в зависимости от двигателя составляет 165-175 км/час.

    В этой статье будут указаны точки подключения автомобильной сигнализации к данному автомобилю так как подключил ее я. Отвинтил два шурупа и снял левую накладку «бороды». Над контроллером стоит блок имобилайзера а над ним модуль центрального замка. Отсоединил от него 8-ми контактную фишку.

    Решил не использовать штатный модуль электрозамков, так как в будущем возникают проблемы. Черный провод минус, розовый плюс, красный и желтый это наши электрозамки во всех дверях. Подключаем их к нашей сигнализации. Коричневый и белый нам уже не нужны (изолируем). Снимаем обивку водительской двери и устанавливаем электропривод двух проводный и подключаем к фишке к красному и желтому проводу (она есть в двери и не задействована). Собираем все обратно.

    Вынимаем кнопку открытия багажника и подключаем к ней реле включения для открытия крышки багажника от сигнализации:

    Закрепил релюшку радом:

    Крепим антенну на лобовом стекле:

    Под накладкой левой стойки находим белый с черной полосой провод и подключаем его к сигналке (выход концевиков дверей минус), не забываем затем запрограммировать задержку в сигнализации при постановке на охрану.

    Концевик капота и багажника закрепил вот в этих местах:

    Сирену закрепил под аккумулятором на брызговыке:

    Откидываем предохранители и находим такую фишку:

    Стрелками указаны провода левого и правого поворотов.

    Зажигание можно взять от релюхи стеклоподъемников, находится за блоком предохранителей, крайняя справа. Кстати, замкнув это реле можно добиться работы стеклоподъемников без зажигания:

    Провода в моторный отсек протянул вот здесь, прорезав небольшое отверстие:

    Подключаем блок сигнализации, крепим рядом датчик удара.

    Проверяем и собираем все панели.

    предыдущая главная следующая

    dlszp.ucoz.ru

    Дверные концевики: где находятся, подключение, проверка

    Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

    Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

    В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

    Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

    Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

    Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

    Сигнализация ваз 2112

    Чтобы обнаружить автомобиль там, где вы его оставили, вам помогут охранные сигнализации.

    Охранные средства можно квалифицировать следу­ющим образом:

    — замки, блокирующие органы управления и откры­тие капота двигателя,

    — устройства, исключающие пуск двигателя,

    — электронные устройства, включающие звуковую сигнализацию,

    — устройства, затрудняющие съем с автомобиля от­дельных ее агрегатов.

    Установка

    Датчики открытия капота и багажника устанавливаем так, чтобы они замыкались (на «массу») при открытии. Для этого потребуется кронштейны. Как правило, в моторном отсеке концевик размещают на моторном щите (на болт крепления шумоизоляции щитка передка). В багажнике сбоку на болт обивки возле боковой полки:

    Сирена крепиться в подкапотном пространстве на любой свободный болт, в данном случае вместо адсорбера. При необходимости для лучшего крепления кронштейна просверливается дополнительное отверстие. Рупор сирены должен быть направлен вниз, чтобы исключить попадания влаги.

    Крепить датчик удара к кузову следует жестко, чтобы он смог воспринимать вибрации по всему периметру автомобиля. Не следует располагать датчик вблизи воздуховодов или на открытом солнце. Чаще всего датчик удара крепят саморезами к щитку передка под панелью приборов.

    Сам блок сигнализации размещают в любом удобном месте, например, за ЭБУ под торпедо. Антенну крепим на лобовом стекле.

    Как отключить

    Перевод автосигнализации в режим valet (сервисный режим).

    Для этого нам необходимо найти секретную кнопку сигнализации. Как правило, её размещают в районе предохранительного блока в салоне или под торпедо. Если у вас она установлена в другом месте , то вы знаете где её найти.

    Как отключить сигнализацию автомобиля при помощи секретной кнопки должно быть подробно описано в Инструкции по эксплуатации сигнализации в разделе «Снятие с охраны с помощью секретной кнопки». Если такового нет, то нужно звонить в сервисный центр, в котором вам производили установку сигнализации.

    Найдя секретную кнопку вводим секретный код. Традиционно он вводится посредством таких вариантов:

    Включить зажигание, кратковременно нажимаем на секретную кнопку один раз, выключаем зажигание.

    Включить зажигание, кратковременно нажать на секретную кнопку четыре раза, выключаем зажигание.

    Все же, следует более подробно изучить инструкцию по вводу пин-кода. Особенно если у вас сложная GSM сигнализация. Потом, пробуем завести автомобиль и подключить спикер.

    Еще один простой вариант отключения сигнализации автомобиля и проверки ее работоспособности – проверка предохранителя. Он находится либо под капотом, недалеко от центрального блока, либо на жгуте проводов под приборной панелью.

    Если все эти варианты отключения и попыток исправить сигнализацию не привели к желаемому результату – надо звонить своему механику. Значит проблема глубже. И именно этого мы вам и не желаем.

    Концевик багажника

    Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

    Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

    Замок капота Ваз 2110 Лада

    1. Руководства по ремонту
    2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г. в.
    3. Замок капота

    8.7.3. Замок капота

    8.7.3.1. Замена замка

    Замок капота неразборной конструкции. В нем можно заменить только две возвратные пружины. Пружины замка одинаковые.

    ПОРЯДОК ВЫПОЛНЕНИЯ
    ↓ Комментарии ↓

    1. Общие данные

    1.0 Общие данные 1.1. Технические характеристики автомобилей

    2. Двигатель

    2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2. 15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

    3. Трансмиссия

    3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

    4. Ходовая часть

    4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

    5. Рулевое управление

    5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

    6. Тормозная система

    6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

    7. Электрооборудование

    7. 0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

    8. Кузов

    8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8. 4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

    9. Приложения

    9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

    Концевик капота Toyota Camry | Toyota

    5351033390 53510-33390 Оригинал датчик замок капота с датчиком Toyota Camry 40

    Концевик капота

    Концевик под капот.

    Вскрытие штатного замка капота Toyota Camry

    Дополнительный замок капота весьма важен для противоугонной безопасности автомобиля

    Замена газовых опор капота LESJOFORS 8092501 на Toyota Camry

    Концевик капота

    Toyota Camry repair boot — Камри ремонт багажника

    Также смотрите:

    • Toyota premio 2006 обзор
    • Toyota urban Cruiser в россии
    • Toyota corona premio 1998 инструкция
    • Факторы успеха компании Toyota
    • Гидроусилитель руля Toyota Camry v40
    • Какой антифриз залить на Toyota corona
    • Toyota Mark x 2015 левый руль
    • Тойота Камри солара
    • Схема замка Крузер 100 Тайота
    • Toyota Corolla на литых дисках
    • Тойота раум замена масла в коробке
    • Дроссельная заслонка Тойота Камри
    • Заправка нитки в швейную машинку Toyota
    • Toyota motor corporation контакты
    • Впускной коллектор Toyota supra
    Главная » Популярное » Концевик капота Toyota Camry

    Выключатель вытяжки по лучшей цене — Выгодные предложения на выключатель капота от глобальных продавцов выключателей

    Отличные новости !!! Вы находитесь в нужном месте для переключателя капота. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот переключатель на верхнем капоте в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что купили вытяжку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в переключателе вытяжки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель вытяжки по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Комплект выключателей и вентилятора вытяжки Broan White

    / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

    {{section. sectionName}}:

    {{option.description}}

    {{раздел.sectionName}} Выберите {{section.sectionName}}

    {{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

    Нет аккаунта? Нет проблем! Продукты
    Lowe’s Pro Supply также доступны в Lowe’s
    Купить сейчас

    Нет учетной записи? Нет проблем!

    Продукты Lowe’s Pro Supply также доступны в магазине Lowe’s


    Удобство покупки!
    Эксклюзивный способ сделать покупки еще удобнее в вашей учетной записи, в магазине или онлайн в Lowe’s
    Зарегистрироваться сейчас

    Удобство покупки!

    Эксклюзивный способ сделать покупки еще удобнее в вашем аккаунте, в магазине или онлайн в Lowe’s


    • Документы
    • {{Технические характеристики.nameDisplay}}
    • Технические характеристики
    • Марка {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
      Марка
      {{attributeValue. valueDisplay}} {{$ last? »: ‘,’}}

      доля

      Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

      ×

      Принадлежности для вентиляции с вытяжкой P1500W (комплекты переключателей и дистанционного управления) от Renwes Sales

      Островная вытяжка этой дизайнерской серии оснащена галогеновым освещением с воздуходувкой Magic Lung для приготовления пищи, требующей более высоких кубических футов в минуту (куб. … тест

      Характеристики:

      • Общий:
      • Воздуходувка в комплекте: Да
      • Расход воздуха: 1100 куб. Футов в минуту
      • Стиль: Остров
      • Цвет: Бежевый
      • Установка: Потолочное крепление
      • Характеристики:
      • Информация о воздуховоде: Круглый
      • Размеры:
      • Ширина: 48 дюймов / 121.92 см
      • Высота: 76,2 см / 30 дюймов
      • Глубина: 76,2 см / 30 дюймов

      i110-RP224 | Выключатели безопасности | SICK

      i110-RP224 | Выключатели безопасности | БОЛЬНОЙ

      Тип: i110-RP224

      Деталь нет. : 1064510

      Паспорт продукта английский Чешский Датский Немецкий испанский Финский Французский Итальянский Японский Корейский нидерландский язык Польский португальский русский Шведский турецкий Традиционный китайский Китайский

      Копировать короткую ссылку
      • Технические детали

      • Загрузок

      • Аксессуары

      • Видео

      • Сервис и поддержка

      • Таможенные данные

        • Характеристики

          Количество замыкающих контактов положительного действия 2
          Количество замыкающих контактов 0
          Сила срабатывания (отклонение) ≤ 125 Н (300 мм)
          Частота срабатывания ≤ 3,600 / ч
          Направления срабатывания 1
          Длина шнура ≤ 30 м
        • Функции

          Безопасное последовательное соединение С Flexi Loop (с диагностикой)
        • Интерфейсы

          Тип подключения Штекерный разъем, M12, 4-контактный
        • Электрические характеристики

          Принцип переключения Переключающий элемент медленного действия
          Количество замыкающих контактов положительного действия 2
          Количество замыкающих контактов 0
          Категория использования DC-13 (IEC 60947-5-1)
          Номинальный рабочий ток (напряжение) 2 A (24 В постоянного тока)
          Номинальное напряжение изоляции U i 32 В
          Номинальное импульсное выдерживаемое напряжение U imp 1500 В
          Защита от короткого замыкания 2 A
          Напряжение переключения ≥ 5 В постоянного тока
          Ток переключения (коммутируемое напряжение) ≥ 5 мА (5 В постоянного тока)
        • Механические характеристики

          Размеры 40 мм x 204 мм x 56 мм
          Вес + 0. 84 кг
          Материал корпуса Цинк, литье под давлением
          Обработка поверхности Лакированный
          Механический срок службы 1 x 10 6 циклов переключения
        • Параметры окружающей среды

          Степень защиты IP66 (IEC 60529)
          Температура окружающей среды –25 ° C … + 80 ° C
          Температура хранения –25 ° C… +80 ° C
        • Классификации

          ECl @ SS 8,1 сс 9. 0
          ECl @ ss 5.0 27270601
          ECl @ ss 5.1.4 27270690
          ECl @ ss 6.0 27270607
          ECl @ SS 6,2 27270607
          ECl @ SS 7,0 27270607
          ECl @ SS 8,0 27270607
          ECl @ SS 8,1 27270607 27270607 27270607
          ECl @ ss 10,0 27270607
          ECl @ ss 11,0 27270607
          ETIM 5.0 EC002033
          ETIM 6.0 EC0020 900.0 EC002033
          UNSPSC 16.0901 39121545

        Технические чертежи

        Габаритный чертеж

        Схема подключения

        Коммутационные элементы

      ВЕРХ

      Пожалуйста, подождите несколько секунд…

      Ваш запрос обрабатывается и может занять несколько секунд.

      3D-принтер

      , часть 12: основные крышки, концевой выключатель капота

      В конце моей последней публикации в этой серии мы добавили опору оси z, а также верхнюю и боковые крышки, в результате чего все три оси были прикреплены к основной крышке и закрыты. Этот пост посвящен нижним крышкам и концевому выключателю капота, охватывающим вопросы 44–47 3D Create and Print от Eaglemoss Technology. Если вы пропустили часть этой серии, вы можете начать с самого начала, включая подробности о принтере Vector 3, который я создаю на своей странице о 3D-принтере.

      На первый взгляд это выглядит как еще одна простая сборка, но я понял, что иногда простые шаги могут быть более сложными, чем вы думаете с этим принтером! Если вы подписчик, то в эту доставку входит и третья папка, которую мы ждали некоторое время.

      1. Укладка кабелей Уход за кабелями оси x

        Задняя крышка основной рамы: Выпуск 44 поставляется с крышкой и держателем кабеля. Возможно, вы помните, как было сложно вставить кабели в держатель для кабеля нагревателя из выпуска 37.Первым делом прикрутите держатель кабеля к основной раме, убедившись, что держатель установлен правильно. Пропустите провода от оси x (концевой выключатель и двигатель — всего 6 проводов) через держатель. Проще всего делать это по одному проводу за раз. После того, как провода убраны, вы можете добавить крышку, используя оставшиеся 4 болта. Два самых левых болта надежно закрепить сложнее всего, так как вы не можете увидеть, выровнен ли болт. Убедитесь, что все провода закрыты и проходят через отверстие в нижней части крышки.

      2. Задняя нижняя крышка

        Задняя нижняя крышка: Модель 45 поставляется с задней крышкой, которую интуитивно понятно, необходимо прикрутить болтами из-под основной рамы так, чтобы текстурированная поверхность была вверху. На этом этапе вы можете обнаружить, что опоры основной рамы не идеально параллельны — в этом случае вы можете обнаружить, что они немного перемещаются, чтобы вы могли выровнять отверстия для болтов. В противном случае вам, возможно, придется немного ослабить опоры основной рамы, чтобы вы могли перестроиться.

      3. Передняя нижняя крышка

        Передняя нижняя крышка: Проблема 46 идет с передней крышкой, и это тот же процесс, что и для задней крышки, при условии, что все выровнены до полной затяжки болтов. Основная проблема с этой частью сборки заключается в том, чтобы брать принтер осторожно — не все части могут выдержать его вес.

      4. Концевой выключатель кожуха: Модель 47 поставляется с концевым выключателем кожуха принтера — важной функцией безопасности, которая останавливает печать, если кожух поднят.Прикрутите переключатель к раме (сторона с логотипом V3) под небольшим углом, убедившись, что соединительная часть переключателя направлена ​​к центру рамы. В инструкции по сборке содержится совет, как удерживать гайки плоскогубцами при затягивании болтов — это очень важно и довольно просто (если у вас есть плоскогубцы под рукой!).

        Концевой выключатель капота

      Итак, с установленными еще тремя крышками и предохранительным выключателем принтер выглядит на шаг ближе, хотя все новые отверстия для болтов в основании указывают, сколько еще впереди! Все, что осталось, — это связать 15 из 17 неполадок, которые у меня нет, и подождать еще несколько недель, пока не появятся следующие части!

      Доктор Джанет окончила Оксфордский университет в области молекулярной биохимии и получила степень доктора вычислительной нейробиологии из Сассекса. В настоящее время я учусь на третью степень по математике в Открытом университете.

      Днем, а иногда и в нерабочее время я работаю научным сотрудником. Вы можете прочитать все об этом на моей странице в LinkedIn.

      Опубликовано

      джанет

      Доктор Джанет окончила Оксфордский университет в области молекулярной биохимии и получила степень доктора вычислительной нейробиологии из Сассекса. В настоящее время я учусь на третью степень по математике в Открытом университете.В течение дня, а иногда и в нерабочее время, я работаю главным научным сотрудником. Вы можете прочитать все об этом на моей странице в LinkedIn. Просмотреть все сообщения janet

      «Худой феминизм» во время пандемии COVID-19: кодовый переключатель: NPR

      Поскольку коронавирус нанес серьезный ущерб системам общественного здравоохранения по всему миру, он также имел последствия для семейной жизни, особенно для женщин. Пандемия Atlantic описана как «катастрофа для феминизма». Постановления о предоставлении убежища вынудили семьи «противостоять разрушительной реальности гендерной динамики» во время работы на дому, как сказано в газете New York Times .

      И если все это тяжело для женщин, можешь поспорить, что это тяжелее всего для цветных женщин.

      Патрик Тиклин / Penguin Random House

      Патрик Тиклин / Penguin Random House

      На этой неделе в шоу мы говорим о расе, феминизме и COVID-19 с Микки Кендалл.Она является автором новой книги Hood Feminism: Notes from the Women that a Movement Forgot, , в которой рассказывается обо всех способах, которыми феминистки, которые являются цветными женщинами, особенно черными феминистками, имеют более широкую повестку дня, чем основные, в основном белые феминистское движение.

      Капюшон феминизма

      Записки женщин, забытых движением

      Микки Кендалл

      Я впервые поговорил с ней еще в феврале, прямо перед выпуском ее книги, о проблемах, центральных для Hood Feminism : доступа к продуктовым магазинам, здравоохранению и школам для сообщества. Затем случился коронавирус, поэтому я перезвонил ей, чтобы поговорить о том, как эти проблемы сейчас становятся еще более острыми, особенно с учетом того, что уровни безработицы и случаев COVID-19 достигли беспрецедентных высот. Вот отрывок из наших разговоров.

      Это интервью для ясности отредактировано и сжато.

      Давайте поговорим о названии вашей книги на минуту, потому что я знаю, что некоторые люди находят его провокационным. Опишите мне «капюшон феминизма».

      Я черная девочка из капюшона, южная сторона Чикаго. Мне никогда не будет стыдно быть из-под капота. Худой феминизм — это прожитый феминизм. Работают женщины, которые присутствуют в сообществах и следят за тем, чтобы у их детей была школа и хотя бы какая-то доступная медицинская помощь.

      Хотеть быть генеральным директором или президентом — это здорово, но вам также, вероятно, следует убедиться, что у ваших соседей достаточно еды, а их дома безопасны.

      Где вы впервые узнали о феминизме?

      На самом деле я выросла со своей бабушкой, которая была очень феминисткой, и я впервые научилась этому. Затем, в колледже, я начал читать другие вещи, такие как крючки для звонков и Одре Лорд, и некоторые из них говорили со мной. Но я был специалистом по истории и познакомился с движением суфражисток, читал источники от первого лица, в которых белые женщины отстаивали свое право голоса как способ отстаивать превосходство белых. Это было очень поучительно о том, каковы могут быть цели феминистского движения, в отличие от провозглашаемых слов.

      Одна из проблем с идеей о том, что термин «феминизм» применим ко всем, заключается в том, что он игнорирует фанатизм внутри движения.Это не отказ от идеи, что женщины должны быть равны. Это отказ от идеи, что феминизм — это равенство белых женщин и белых мужчин.

      Феминизм с капюшоном отчасти сосредоточен на повседневных практиках, которые некоторые, возможно, вообще не считают подпадающими под феминистский зонтик: безопасное и надежное жилье, достойная и доступная еда, хорошие школы. Почему включение этих вещей имеет для вас смысл?

      Если движение за всех женщин, вы должны решать проблемы всех женщин.И конечно, если вы зарабатываете в среднем шестизначную сумму в год и живете в очень модном пригороде, вам, возможно, не придется беспокоиться о продуктах или медицинском обслуживании. Но что касается женщин, которых вы ожидаете выйти, проголосовать и поддержать ваших кандидатов? Они делают. Для женщин в мире вокруг вас, у которых меньше, чем у вас — женщин, управляющих школами, работающих в больницах, уборщиков — это их заботы.

      Изменила ли пандемия ваше представление о том, как чернокожие женщины подходят или не вписываются в феминистское движение?

      Феминизм не удовлетворяет основные потребности цветных женщин, а также бедных белых женщин.Феминизм подводит не только цветных женщин с низкими доходами; на данный момент это подводит всех, кто не является белой женщиной из высшего среднего класса.

      Мы видим, что это происходит с вирусом, потому что число погибших и уровень инфицирования среди основных работников и членов их семей чрезвычайно высок, особенно среди цветных людей, особенно черных женщин и черных семей. Это происходит потому, что у нас нет системы, которая в первую очередь заботилась бы об этих людях. Им все труднее обращаться за медицинской помощью.Им труднее получить финансовую поддержку. Они меньше всего способны пережить увольнения и цену болезни.

      В вашем доме очень сложно оставаться. Если в вашем районе нет продуктового магазина, вы покупаете еду? Очень сложно оставаться в вашем доме, если ваш дом небезопасен, или если у вас есть люди за пределами вашего дома, о которых вы заботитесь, и нет системы, чтобы позаботиться о них.Таким образом, сообщение «оставайся дома, оставайся в живых, оставайся в безопасности» на самом деле зависит от того, есть ли у вас деньги, чтобы быть дома, и ресурсы для доставки продуктов.

      И я слышу так много историй о людях цвета , которым отказывают от тестирования на COVID-19 , потому что практикующие врачи говорят, что у них его на самом деле нет.

      Мы видим, как целые семьи заражаются или умирают, потому что, когда они обратились к врачу, им никто не поверил, потому что медицинский расизм не исчез.

      По опыту знаю, что в первые несколько дней я чувствую себя простудой или гриппом. И особенно в нашем культурном контексте, если вы привыкли к тому, что у вас нет оплачиваемого отпуска или вы можете вернуться в свой дом и все еще иметь все необходимое, то вы все равно побежали в магазин. Вы по-прежнему заботились о членах семьи. Вы по-прежнему делали все это, потому что были приучены верить, что вы не можете позволить себе отпуск, чтобы заболеть, и, возможно, вы действительно не можете себе этого позволить.

      Мы говорим, что это феминистская проблема. Вы можете посидеть в своем доме в Хэмптоне или на территории в Айдахо и, возможно, покататься на этом. Но люди, которые приносят вам еду, люди, на которых вы полагаетесь, позволяя вашей системе функционировать, они не могут этого сделать. И они умирают за это.

      Особенно, если у вас есть дети, к которым вы возвращаетесь домой, или другие члены семьи, вы беспокоитесь о том, что вы приносите в свой дом, что подвергает их опасности.

      И особенно за 9, 10 или 12 долларов в час.А экономика какое-то время не будет хорошей, так что людям, возможно, придется высосать ее. Но если вы с трудом можете позволить себе арендную плату и с трудом можете позволить себе заботиться о себе, тогда вам также придется мириться с тем, что люди ужасны для вас, помимо страха перед тем, какие болезни могут быть переданы вам. Это слишком много, чтобы ожидать, что кто-то будет мириться с этим в долгосрочной перспективе.

      И, в конце концов, похоже, что выжить, иметь возможность расширять и улучшать общество — это очень феминистская проблема.

      Совершенно верно. Основное внимание уделяется выживанию, особенно феминисткам из провинциальных и сельских районов, а также семьям с низкими доходами. Прямо сейчас нужно сосредоточиться на выживании, процветании и возможности заботиться друг о друге.

      Блокировка концевого выключателя Vario капота задней части Re 20461301

      Номер позиции eBay:

      274553700802

      Продавец принимает на себя всю ответственность за это объявление.

      ОКНЕЧССТХЧСАВ ПНЕГЕ

      HbmG tseWotuA

      31.rtS remiehsremruD

      ГКСЛАМ 61367

      ИНН

      : enohP00911964270

      : xaF039119 64270

      : [email protected]

      Описание товара

      Состояние: Регистрационный номер OE1: 20461301
      Тело: Кабриолет / Родстер Модель автомобиля: SLK
      Код модели АВТО: 170 Тип привода: Задний привод
      Тип транспортного средства: Mercedes-Benz SLK (R170) 200 К Трансмиссия: МКПП 5 передач
      Код трансмиссии: 716630 01044679 Дополнительно1: Ткань: 011A антрацит
      Производительность АВТО: 120 кВт / 163 л. с. Дополнительно2: КБА: 0710-450
      Номер детали производителя: 20461301 Объем автомобильного двигателя: 1998 куб.см
      Производителей автомобилей: Мерседес-бенц Пробег: 1

      Регистрационный номер OE: 1708200110 Код двигателя: M111.958
      Дополнительно: Кондиционер Тип транспортного средства1: Кабриолет
      Цвет АВТО: 744 бриллиантовый серебристый металл Типы двигателей: Бензин
      Производитель: MERCEDES-BENZ Тип: SLK 200 Компрессор
      Сборка запасных частей: Крышка багажника KBA No.: 0710450
      Торговая марка: Безымянный

      Информация о продавце компании

      AutoWest GmbH

      Ващенко Евгений

      AutoWest GmbH

      Durmersheimer Str. 13

      76316 Мальш

      Германия

      Plattform der EU-Kommission zur Online-Streitbeilegung: https: // ec.europa.eu/consumers/odr/main/

      Регистрационный номер компании: Amtsgericht Mannheim HRB 702155

      Номер плательщика НДС:

      Я выставляю счета с отдельно указанным НДС.

      Условия продажи

      Allgemeine Geschäftsbedingungen Diese Vertragsbedingungen gelten für all Kaufverträge, die über die Plattform «eBay» zwischen AutoWest GmbH Durmersheimer Str.13 76316 Neumalsch (im Folgenden «Anbieter» или «wir») und unseren Kunden (im Folgenden «Kunde» или «Sie») geschlossen werden. § 1 Geltungsbereich, Begriffsbestimmungen (1) Für die Geschäftsbeziehung zwischen dem Anbieter und dem Kunden gelten die nachfolgenden Allgemeinen Geschäftsbedingungen. Abweichenden Bedingungen und Vertragsangeboten des Kunden wird hiermit widersprochen. (2) Der Kunde ist Verbraucher, soweit der Zweck der Lieferung und Leistung nicht seiner gewerblichen oder selbständigen beruflichen Tätigkeit zugerechnet werden kann. Dagegen ist Unternehmer jede natürliche oder juristische Person oder rechtsfähige Personenge-sellschaft, die beim Abschluss des Vertrags in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. § 2 Vertragsschluss (1) Der Vertragsschluss erfolgt in Entsprechung zu den für das jeweilige Angebotsformat geltenden Allgemeinen Geschäftsbedingun-gen der Firma eBay (abrufbar unter http://pages.ebay.de/help/policies/user-agreement; §6. «Angebotsformate und Vertragsschluss»): • Bei Angeboten im Auktions- oder Festpreisformat geben wir ein verbindliches Angebot zum Abschluss eines Vertrags über den Artikel ab.Dabei bestimmen wir einen Start- bzw. Festpreis und eine Frist, binnen derer das Angebot angenommen werden kann (Angebotsdauer). Legen wir beim Auktionsformat einen Mindestpreis fest, so steht das Angebot unter der aufschieben-den Bedingung, dass der Mindestpreis erreicht wird. • Венн вир Ангботе мит дер Софорт-Кауфен-Функтион versehen, Канн Дизе Функцион фон Эйнем Койфер ausgeübt werden, solan-ge noch kein Gebot auf den Artikel abgegeben oder ein Mindestpreis noch nicht erreicht wurde. Bei Festpreisartikeln nimmt der Käufer das Angebot an, indem er den Button «Sofort-Kaufen» anklickt und anschließend bestätigt.Bei Festpreisartikeln, bei denen wir die Option «sofortige Bezahlung» ausgewählt haben, nimmt der Käufer das Angebot an, indem er den Button «Sofort-Kaufen» anklickt und den unmittelbar nachfolgenden Zahlungsvorgang. Der Käufer kann Angebote für mehrere Arti-kel auch dadurch annehmen, dass er die Artikel in den Warenkorb (sofern verfügbar) legt und den unmittelbar nachfolgenden Zahlungsvorgang abschließt. Der Kunde kann hierbei die Bestellung über ein bereits vorhandenes oder neu angelegtes eBay-Konto tätigen oder ohne Anmeldung als «Gast» bestellen.Der Abschluss der Bestellung erfolgt entweder für eingeloggte eBay-Mitglieder durch Klick auf den Button «Kaufen» bzw. bei einer Bestellung als «Gast» und / oder bei einer Bestellung über die Wa-renkorbfunktion durch Klick auf den Button «Kaufen und zahlen». • Bei Auktionen nimmt der Käufer das Angebot durch Abgabe eines Gebots an. Die Annahme erfolgt unter der aufschiebenden Bedingung, dass der Käufer nach Ablauf der Angebotsdauer Höchstbietender ist. Ein Gebot erlischt, wenn ein anderer Käufer während der Angebotsdauer ein höheres Gebot abgibt.• Bei vorzeitiger Beendigung des Angebots durch uns kommt zwischen uns und dem Höchstbietenden ein Vertrag zustande, es sei denn wir waren dazu berechtigt, das Angebot zurückzunehmen und die vorliegenden Gebote zu streichen. Wir können Ge-bote jedoch nur zurücknehmen, wenn dazu ein berechtigter Grund vorliegt. Nach einer berechtigten Gebotsrücknahme kommt zwischen dem eBay-Nutzer, der nach Ablauf der Auktion aufgrund der Gebotsrücknahme wieder Höchstbietender ist und uns kein Vertrag zustande. • Bei der Funktion «Preisvorschlag» haben Sie die Möglichkeit, uns ein Gegenangebot zu unterbreiten, indem Sie auf der Artikel-seite die Schaltfläche «Preisvorschlag senden» anklicken, auf der folgendencha Seite Ihrenagreisvagens, und auf der nachfolgenden Seite die Schaltfläche «Preisvorschlag senden» be-stätigen (verbindliches Angebot). An diesen Preisvorschlag sind Sie 2 Tage gebunden. Der Vertrag kommt zustande, wenn wir Ihren Preisvorschlag annehmen. • Wird ein Artikel vor Ablauf der Angebotsdauer von eBay gelöscht, kommt kein wirksamer Vertrag zwischen dem Käufer und uns zustande. (2) Gegenstand der Lieferung oder Leistung sind die von uns angebotenen und vom Kunden bestellten Waren und / oder Leistungen. Sofern im jeweiligen Angebot nicht ausdrücklich anders bezeichnet, beziehen sich Ausführungen und Preise auf die jeweils angebote-nen Artikel, nicht jedoch auf eventuell mit abgebildetes Zubehör oder Dekorationen.(3) Die Vertragssprache ist Deutsch. (4) Eingabefehler können Sie vor der endgültigen Abgabe eines Angebotes durch Überprüfung des Angebotes auf einer gesonderten Internetseite von eBay erkennen und ggf. nach Betätigen der «Zurück» -Schaltfläche Ihres Browsers auf der vorherigen Seite korrigieren. (5) Der Kunde hat sicherzustellen, dass die von ihm für die Bestellabwicklung angegebene E-Mail-Adresse richtig ist und dass keine Einstellungen или Filtervorrichtungen des Kunden den Empfang von vertragsbezogenen Emails verhindern. § 3 Eigentumsvorbehalt Die gelieferten Waren bleiben bis zur Erfüllungaller Forderungen aus dem Vertrag in unserem Eigentum; im Fall, dass der Kunde eine juristische Person des öffentlichen Rechts, öffentlich-rechtliches Sondervermögen oder ein Unternehmer в Ausübung seiner gewerbli-chen oder selbständigen beruflichen Bisserbli-chen oder selbständigen beruflichen Bisserbli-chen oder selbständigen beruflichen Bisserbli-chen oder selbständigen beruflichen bis Tätigäfästeus de l’Alralis de l’Aller et al. § 4 Preise und Versandkosten (1) Unsere Preise verstehen sich einschließlich der jeweils gültigen gesetzlichen Umsatzsteuer.(2) Die entsprechenden Versandkosten werden dem Kunden im jeweiligen Angebot angegeben und sind vom Kunden zu tragen, sofern keine versandkostenfreie Lieferung vereinbart ist. § 5 Захлунг (1) Der Kunde kann die Zahlung gemäß den im jeweiligen Angebot vorgesehenen Zahlungsmethoden vornehmen. (2) Die Zahlung des Kaufpreises ist unmittelbar mit Vertragsschluss fällig und hat innerhalb von 7 Kalendertagen bei uns einzugehen, sofern die jeweils vereinbarte Zahlungsweise keine abweichende Regelung vorsieht. (3) Der Kunde hat für ausreichende Kontendeckung zu sorgen. Bei durch Unterdeckung verursachten Rücklastschriften ist der Kunde uns zur Erstattung des dadurch entstandenen Schadens verpflichtet. (4) Bei Zahlung per Kreditkarte через PayPal, Lastschrift через PayPal или PayPal или — Fall angeboten — «Kauf auf Rechnung» через PayPal через PayPal через Ihre Zahlungsdaten im Rahmen der Zahlungsabwicklung и die PayPal (Европа) S.à r.l. et Cie, S.C.A., 22-24 Boulevard Royal, L-2449 Lu-xembourg (nachfolgend «PayPal»), weiter.PayPal работает с Durchführung einer Bonitätsauskunft vor und kann hierbei auch Kre-ditauskunfteien und deren Datenbestände heranziehen. Das Ergebnis der Bonitätsprüfung в Bezug auf die statistische Zahlungsaus-fallwahrscheinlichkeit verwendet PayPal zum Zwecke der Entscheidung über die Bereitstellung der jeweiligen Zahlungsmethode. Die Bonitätsauskunft kann Wahrscheinlichkeitswerte enthalten (сог. Score-Werte). Soweit Score-Werte in das Ergebnis der Bonitätsaus-kunft einfließen, haben diese ihre Grundlage in einem Mathematisch-statistischen Verfahren. In die Berechnung der Score-Werte flie-ßen unter anderem die von Ihnen genannten Anschriftendaten ein. Weitere datenschutzrechtliche Informationen, unter anderem zu den verwendeten Auskunfteien, entnehmen Sie bitte der Datenschutzerklärung von PayPal: https://www.paypal.com/de/webapps/mpp/ua/privacy-full. (5) Die Verpflichtung des Kunden zur Zahlung von Verzugszinsen schließt die Geltendmachung weiterer Verzugsschäden nicht aus. (6) Zur Ausübung eines Zurückbehaltungsrechts ist der Kunde nur insoweit befugt, als sein Gegenanspruch auf demselben Vertragsver-hältnis beruht.§ 6 Gefahrübergang (1) Gegenüber Verbrauchern geht die Gefahr des zufälligen Untergangs und der zufälligen Verschlechterung des Kaufgegenstandes laut Gesetz erst mit der Auslieferung der Kaufsache an den Kunden auf den Kunden über. (2) Нур соферн дер Кунде альс Унтернехмер хандельт, позолота: Die Lieferung erfolgt ab Lager. Die Gefahr des zufälligen Untergangs und der zufälligen Verschlechterung der Ware geht spätestens mit der Übergabe auf den Kunden über. Beim Versendungskauf geht jedoch die Gefahr des zufälligen Untergangs und der zufälligen Verschlechterung der Ware sowie die Verzögerungsgefahr bereits mit Auslieferung der Ware an den Spediteur, den Frachtführer oder.(3) Kommt der Kunde в Annahmeverzug, unterlässt er eine Mitwirkungshandlung или verzögert sich unsere Lieferung aus anderen, vom Kunden zu vertretenden Gründen, so sind wir berechtigt, Erschawager zu vertretenden Gründen, so sind wir berechtigt, Ersatz erschalden des hienschdenraus. верланген. § 7 Sachmängelgewährleistung, Garantie (1) Mängelansprüche betreffend von uns gelieferte gebrauchte Sachen verjähren gegenüber Verbrauchern nach einem Jahr ab Überga-be an den Kunden, gegenüber Unternehmern ist unsere Haftung für Sachmängloshen gebrauch kauim.Ge-genüber Unternehmern beträgt die Verjährungsfrist für Mängelansprüche für von uns gelieferte neue Sachen 1 Jahr und beginnt die Verjährung nicht erneut, wenn im Rahmen der Mängelhaftung eine Ersfolatzlie. Wir haften für Sachmängel im Übrigen nach den hierfür geltenden gesetzlichen Vorschriften, insbesondere §§ 434 ff BGB. (2) Unsere Haftung gemäß § 9 dieser AGB, insbesondere wegen Schadensersatzansprüchen des Kunden aus der Verletzung des Le-bens, des Körpers, der Gesundheit oder aus der Verletzung wesentlicher Vertragspflich Produge, füktrööföönen § übernommene Garantien, bleibt von den Einschränkungen des vorstehenden Absatz 1 unbe-rührt.Ebenso unberührt bleiben die gesetzlichen Verjährungsfristen für den Rückgriffsanspruch nach § 478 BGB für Unternehmer und unsere Haftung bei arglistigem Verschweigen eines Mangels. (3) Mängelansprüche von Kaufleuten setzen voraus, dass diese ihren gesetzlichen Untersuchungs- und Rügepflichten (§§ 377, 381 HGB) nachgekommen sind. (4) Eine Beschaffenheits- oder Haltbarkeitsgarantie (§ 443 BGB) unsererseits besteht bei den von uns gelieferten Waren nur, wenn diese durch uns ausdrücklich angeboten und vereinbart wurde.Etwaige Herstellergarantien bleiben unberührt. (5) Etwaige Beanstandungen und Gewährleistungsansprüche können Sie unter der in der Anbieterkennzeichnung angegebenen Ad-resse vorbringen. § 8 Beratung und Einbau Wir schulden vorbehaltlich einer abweichenden Vereinbarung im Einzelfall keine Beratung und Unterstützung beim bzw. für den Einbau unserer Teile. Wir empfehlen dem Kunden dringend und in jedem Fall einen fachgerechten Einbau und die ordnungsgemäße Wartung der Kaufsache durch hinreichend qualifiziertes Personal gemäß den Anleitungen des Herstellers.Nach der Montage ist bei allen Teilen (soweit mit Hinblick auf die Beschaffenheit des Teils möglich) durch qualifiziertes Personal eine Funktions- und Sicherheitsprüfung durchzuführen. Betriebsmittel- und Schmiermittelspezifikationen sowie Betriebs-, Wartungs- und Pflegehinweise der Hersteller sind в Jedem Fall zu beachten. Für nicht von uns zu vertretende und auch nicht durch einen Mangel der Kaufsache oder eine mangelhafte Montageanleitung verursachte Schäden aufgrund unsachgemäßen Einbaus und / oder Betriebs oder unsachgemäßer wir-ticht.Der Kunde hat uns in diesem Fall die Kosten der Prüfung und Abwicklung einer unzutreffenden Mängelmeldung zu erstatten. § 9 Sonstige Haftung (1) Ansprüche des Kunden auf Schadensersatz sind ausgeschlossen. Hiervon ausgenommen Синд Schadensersatzansprüche де Kunden AUS дер Verletzung де Lebens, дез Körpers, дер Gesundheit Одер AUS дер Verletzung wesentlicher Vertragspflichten (Кардинал-pflichten) Сових умирают HAFTUNG für SONSTIGE Schaden, умирают ауф Einer vorsätzlichen Одер Grob fahrlässigen Pflichtverletzung де Anbieters, сейнер gesetzlichen Vertreter Одер Erfüllungsgehilfen beruhen.Wesentliche Vertragspflichten sind solche, deren Erfüllung zur Errei-chung des Ziels des Vertrags notwendig ist sowie solche, auf deren Einhaltung der Kunde als Vertragspartner regelmäßig vertrauen darf. Bei der Verletzung Wesentlicher Vertragspflichten haftet der Anbieter nur auf den vertragstypischen, vorhersehbaren Schaden, wenn dieser einfach fahrlässig verursacht wurde, es sei denn, es handelt sich um Vertragstypisatz.(2) Die Einschränkungen des vorstehenden Abs. 1 gelten auch zugunsten der gesetzlichen Vertreter und Erfüllungsgehilfen des Anbie-ters, wenn Ansprüche direkt gegen diese geltend gemacht werden sowie auch sinngemäß für Ansprüche auf Aufwendungsersatz. (3) Die Vorschriften des Produkthaftungsgesetzes sowie unsere Haftung für etwaig übernommene Garantien bleiben unberührt. § 10 Widerrufsrecht Verbrauchern steht ein gesetzliches Widerrufsrecht zu. Unternehmern gewähren wir ein vertragliches Widerrufsrecht, sofern sie im Zeitpunkt des Warenkaufs и дем Treueprogramm «eBay Plus» (vgl.http://pages.ebay.de/help/buy/ebay-plus.html) teilnehmen und der Kaufgegenstand als «eBay Plus» -Artikel gekennzeichnet ist. Eine Widerrufsbelehrung erhalten Sie entsprechend den gesetzlichen Best-immungen gesondert в текстовой форме. Das Widerrufsrecht gilt nicht für Verbraucher, die zum Zeitpunkt des Vertragsschlusses keinem Mitgliedstaat der Europäischen Union angehören und deren alleiniger Wohnsitz und Lieferadresse sich zum Zeitpunkt des au Vertragsschlussellus.§ 11 Vertragstext Der Vertragstext wird von uns nicht gespeichert. Er wird jedoch als eBay-Webseite nach Vertragsschluss bis zu 90 Tage gespeichert und kann von Ihnen bei eBay unter Eingabe der jeweiligen Artikelnummer eingesehen und ausgedruckt werden. Der Vertragstext wird Ihnen ferner nach Vertragsschluss в einer Benachrichtigungs-Email von eBay bereitgestellt. Diese Geschäftsbedingungen kann der Kunde vor Vertragsschluss ausdrucken. § 12 Außergerichtliche Streitbeilegung / Verbraucherstreitschlichtung (1) Zur außergerichtlichen Beilegung von verbraucherrechtlichen Streitigkeiten hat die Europäische Union eine Online-Plattform («OS-Plattform») eingerichtet.Die OS-Plattform soll als Anlaufstelle zur außergerichtlichen Beilegung von Streitigkeiten betreffend vertragliche Verpflichtungen, die aus Online-Kaufverträgen erwachsen, dienen. Die Plattform finden Sie unter http://ec.europa.eu/consumers/odr. (2) Wir sind grundsätzlich nicht bereit und auch nicht verpflichtet, an Streitbeilegungsverfahren vor einer Verbraucherschlichtungsstelle teilzunehmen. § 13 Schlussbestimmungen (1) Für den Vertrag gilt das Recht der Bundesrepublik Deutschland unter Ausschluss des UN-Kaufrechts.Gegenüber Verbrauchern gilt diese Rechtswahl nur, soweit dem Verbraucher hierdurch der durch zwingende Bestimmungen des Rechts des Staates des gewöhnli-chen Aufenthaltes des Verbrauchers gewährte Schutz nicht entzogen wird. (2) Sofern es sich beim Kunden um einen Kaufmann, eine juristische Person des öffentlichen Rechts oder um ein öffentlich-rechtliches Sondervermögen handelt oder wenn der Kunde keinen allgemeinen Gerstandlütnünenchälderecht, der Kunde keinen allgemeinen Gerstandlütnünenchähtungen der. dem Anbieter der Sitz des Anbieters.(3) Die etwaige Unwirksamkeit einzelner Bestimmungen dieser Allgemeinen Geschäftsbedingungen berührt die Wirksamkeit ihrer übri-gen Bestimmungen nicht. Anstelle der unwirksamen Punkte treten, soweit vorhanden, die gesetzlichen Vorschriften. Soweit dies für eine Vertragspartei eine unzumutbare Härte darstellen würde, wird der Vertrag jedoch im Ganzen unwirksam. Hinweis gemäß Batteriegesetz Im Zusammenhang mit dem Vertrieb von Batterien und Akkus müssen wir als Händler gemäß Batteriegesetz diejenigen, die Batterien oder Produkte mit eingebauten Batterien nutzen und in der an sie gelieferten Form nicht mehrufweiter-desern Sie sind gesetzlich verpflichtet, gebrauchte Batterien oder Akkus zurückzugeben. Die Rückgabe kann bei den öffentlichen Sammelstellen der Gemeinde oder überall dort, wo sie verkauft werden, erfolgen. Die Entsorgung von Batterien und Akkus im Hausmüll ist untersagt. Wir sind verpflichtet, gebrauchte Batterien und Akkus kostenfrei zur Entsorgung zurückzunehmen, wobei sich unsere Rücknahmever-pflichtung auf Altbatterien der Art beschränkt, die wir als Neubatterien hafürtder Sortider Sortiderzur. Altbatterien vor-genannter Art können Sie daher ausreichend frankiert an uns (Adresse siehe Anbieterkennzeichnung) zurücksenden.Entsorgungspflichtige Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet: Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten » «steht für Blei, und» Hg «für Quecksilber. © Die Inhalte unserer Internetseiten sind zu großen Teilen durch Urheberoder sonstige Leistungsschutzrechte geschützt. Das Kopie-ren, Herunterladen, Verbreiten und Vertreiben sowie Speichern dieser Inhalte ist, mit Ausnahme des Cachens (Zwischenspeichern zum Zweck der Anzeige im Internet-Browser) im Rahmen des Besuchs unserer Internetseitentemberne der Zustime. Eine Ausnahme gilt für Inhalte, die ausdrücklich zum Загрузить vorgesehen sind. In diesem Fall ist das Nut-zungsrecht auf die Nutzung zu persönlichen Zwecken beschränkt. Jede weitere Vervielfältigung, Veröffentlichung, Verbreitung, öffentli-che Zugänglichmachung или sonstige Verwertung bedarf der Zustimmung des jeweiligen Berechtigten.Стенд: 07.09.2017 Версия: 5.0 Datenschutzинформация § 1 Информация über die Erhebung personenbezogener Daten (1) Im Folgenden informieren wir Sie über unsere Erhebung und Verarbeitung personenbezogener Daten im Rahmen der Abwicklung von Vertragsverhältnissen, die wir über die Plattform eBay schließen. Personenbezogene Daten sind alle Daten, die auf Sie persönlich beziehbar sind, z. B. Имя, адрес, адрес электронной почты, информация на eBay и имя на eBay. (2) Самоцвет Verantwortlicher.Изобразительное искусство. 4 Абс. 7 EU-Datenschutz-Grundverordnung (DS-GVO) für die durch uns erfolgende Verarbeitung personenbezogener Daten ist die AutoWest GmbH, Durmersheimer Str. 13, 76316 Malsch, электронная почта: [email protected], телефон: +49 (0) 7246–911900, телефакс: +49 (0) 7246 — 911930 Unseren betrieblichen Datenschutzbeauftragten erreichen Sie unter der oben angegebenen Adresse mit dem Zusatz «DER DATENSCHUTZBEAUFTRAGTE» или по электронной почте über [email protected] (3) Bei Ihrer Kontaktaufnahme mit uns per E-Mail, ein Kontaktformular или sonstige Kommunikationsfunktionen von eBay werden die von Ihnen mitgeteilten Daten (ihr eBay-Name, Ihre E-Mail-Adresse, ggf.Ihr Name und Ihre Telefonnummer) von uns gespeichert, um Ihre Fragen zu beantworten. Die in diesem Zusammenhang anfallenden Daten löschen wir, nachdem die Speicherung nicht mehr erforderlich ist, oder schränken die Verarbeitung ein, падает gesetzliche Aufbewahrungspflichten bestehen. § 2 Ihre Rechte (1) Sie haben gegenüber uns folgende Rechte hinsichtlich der Sie betreffenden personenbezogenen Daten: — Recht auf Auskunft, — Recht auf Berichtigung oder Löschung, — Recht auf Einschränkung der Verarbeitung, — Recht auf Widerspruch gegen die Verarbeitung, — Recht auf Datenübertragbarkeit.(2) Sie haben zudem das Recht, sich bei einer Datenschutz-Aufsichtsbehörde über die Verarbeitung Ihrer personenbezogenen Daten durch uns zu beschweren. § 3 Erhebung personenbezogener Daten Soweit Sie uns im Rahmen des Vertrages, unser Angebot betreffenden Anfragen oder in der Bestellkommunikation sowie etwaigen nachfolgenden die Bestellung betreffenden Kommunikationen personenbezogen Daten zur Verfügung stellen, nutzen wir diegendse zuenan n • um Ihre Bestellung und / oder ihre diesbezüglichen Anfragen bearbeiten zu können; • um mit Ihnen geschlossenen Verträge zu erfüllen, insbesondere auch von ihnen erworbene Ware an Sie auszuliefern; • zur Abrechnung, Geltendmachung unserer Forderungen, sowie (nur erforderlichenfalls) zum Inkasso; • zur Bearbeitung von Mängelhaftungsfällen • für etwaige folgende weitergehende Auseinandersetzungen, insbesondere gegebenenfalls streitige Art • zur Erfüllung unserer gesetzlichen, insbesondere handelsrechtlichen und steuerrechtlichen Aufbewahrung- und Dokumentationspflichten; Rechtsgrundlage der Verarbeitung ist Art. 6 Абс. 1 Сат 1 лит. b DSGVO, soweit der Zweck der Verarbeitung die Erfüllung von Vertragspflichten unsererseits sowie sonstige die Vertragsbeziehung betreffende Belange sind. Rechtsgrundlage der Verarbeitung ist Art. 6 Абс. 1 Сат 1 лит. c DSGVO, soweit die Verarbeitung zum Zweck der Erfüllung unserer gesetzlichen, insbesondere handelsrechtlichen und steuerrechtlichen Aufbewahrung- und Dokumentationspflichten erfolgt. Verarbeiten wir personenbezogen Daten auf Basis einer gesonderten Einwilligung der betroffenen Person, ist Rechtsgrundlage Art.6 Абс. 1 Сат 1 лит. DSGVO. Unter: https://pages.ebay.de/help/policies/privacy-policy.html erhalten Sie weitergehende Informationen zur Verarbeitung personenbezogener Daten und zum Umgang mit solchen Informationen bei eBay. Die Speicherung der Informationen erfolgt für die Dauer des jeweiligen Zwecks. Die Löschung erfolgt mit Eintritt der Verjährung möglicher Ansprüche, sofern nicht eine längere Aufbewahrung aus handelsrechtlichen oder steuerrechtlichen Gründen erforderlich ist, wobei in letzfauförn der Fall die Längere. Eine längere Aufbewahrung erfolgt nur, soweit Sie uns an gesonderter Stelle ihre Einwilligung hierzu erteilt haben oder sofern noch laufende Transaktionen oder Verfahren einer Löschung entgegenstehen. § 4 Widerspruch oder Widerruf gegen die Verarbeitung Ihrer Daten (1) Водопад Sie eine Einwilligung zur Verarbeitung Ihrer Daten erteilt haben, können Sie diese jederzeit broadrufen. Ein solcher Widerruf beeinflusst die Zulässigkeit der Verarbeitung Ihrer personenbezogenen Daten, nachdem Sie ihn gegenüber uns ausgesprochen haben.(2) Soweit wir die Verarbeitung Ihrer personenbezogenen Daten auf die Interessenabwägung stützen, können Sie Widerspruch gegen die Verarbeitung einlegen. Dies ist der Fall, wenn die Verarbeitung insbesondere nicht zur Erfüllung eines Vertrags mit Ihnen erforderlich ist, был von uns jeweils bei der nachfolgenden Beschreibung der Funktionen dargestellt wird. Bei Ausübung eines solchen Widerspruchs bitten wir um Darlegung der Gründe, weshalb wir Ihre personenbezogenen Daten nicht wie von uns durchgeführt verarbeiten sollten. Im Falle Ihres beginründeten Widerspruchs prüfen wir die Sachlage und werden entweder die Datenverarbeitung einstellen bzw. anpassen oder Ihnen unsere zwingenden schutzwürdigen Gründe aufzeigen, aufgrund derer wir die Verarbeitung fortführen. (3) Selbstverständlich können Sie der Verarbeitung Ihrer personenbezogenen Daten für Zwecke der Werbung und Datenanalyse jederzeit widersprechen. Über Ihren Werbewiderspruch können Sie uns unter den oben angegebenen Kontaktdaten informieren. § 5 Захлунгсартен Rechtsgrundlage für die Abwicklung von Zahlungen ist Art.6 Абс. 1 Сат 1 лит. b) sowie, soweit Ihre Einwilligung vorliegt, освещенный a) DS-GVO. Erfolgt die Zahlung über das Zahlungssystem PayPal, так что позолоченный: PayPal ist ein Online-Zahlungsdienstleister. Zahlungen werden über sogenannte PayPal-Konten abgewickelt, die virtuelle Privat- oder Geschäftskonten darstellen. Zudem besteht bei PayPal die Möglichkeit, virtuelle Zahlungen über Kreditkarten abzuwickeln, wenn ein Nutzer kein PayPal-Konto unterhält. Ein PayPal-Konto wird über eine E-Mail-Adresse geführt, weshalb es keine klassische Kontonummer gibt.PayPal ermöglicht es, Online-Zahlungen и Dritte auszulösen oder auch Zahlungen zu empfangen. PayPal übernimmt ferner Treuhänderfunktionen und bietet Käuferschutzdienste an. Die Europäische Betreibergesellschaft von PayPal ist die PayPal (Europe) S.à.r.l. & Cie. S.C.A., 22-24 Boulevard Royal, 2449 Люксембург, Люксембург. Wählt die betroffene Person während des Bestellvorgangs als Zahlungsmöglichkeit «PayPal» aus, werden automatisiert Daten der betroffenen Person an PayPal übermittelt. Mit der Auswahl dieser Zahlungsoption willigen Sie in die zur Zahlungsabwicklung erforderliche Übermittlung personenbezogener Daten ein.Bei den an PayPal übermittelten personenbezogenen Daten handelt es sich in der Regel um Vorname, Nachname, Adresse, Email-Adresse, IP-Adresse, Telefonnummer, Mobiltelefonnummer or andere Daten, die zur Zahlungsabwicklung. Zur Abwicklung des Kaufvertrages notwendig sind auch solche personenbezogenen Daten, die im Zusammenhang mit der jeweiligen Bestellung stehen. PayPal использует кредитную карту через PayPal, Lastschrift через PayPal или «Kauf auf Rechnung» через PayPal die Durchführung einer Bonitätsauskunft vor.Das Ergebnis der Bonitätsprüfung в Bezug auf die statistische Zahlungsausfallwahrscheinlichkeit verwendet PayPal zum Zwecke der Entscheidung über die Bereitstellung der jeweiligen Zahlungsart. Die Bonitätsauskunft kann Wahrscheinlichkeitswerte enthalten (сог. Score-Werte). Soweit Score-Werte in das Ergebnis der Bonitätsauskunft einfließen, haben diese ihre Grundlage in einem wissenschaftlich anerkannten Mathematisch-statistischen Verfahren. In die Berechnung der Score-Werte fließen unter anderem Anschriftendaten ein.Die Übermittlung der Daten bezweckt die Zahlungsabwicklung und die Betrugsprävention. Der für die Verarbeitung Verantwortliche wird PayPal personenbezogen Daten insbesondere dann übermitteln, wenn ein berechtigtes Interesse für die Übermittlung gegeben ist. Die zwischen PayPal und dem für die Verarbeitung Verantwortlichen ausgetauschten personenbezogenen Daten werden von PayPal unter Umständen an Wirtschaftsauskunfteien übermittelt. Diese Übermittlung bezweckt die Identitäts- und Bonitätsprüfung.Die betroffene Person hat die Möglichkeit, die Einwilligung zum Umgang mit personenbezogenen Daten jederzeit gegenüber PayPal zu broadrufen. Ein Widerruf wirkt sich nicht auf personenbezogen Daten aus, die zwingend zur (vertragsgemäßen) Zahlungsabwicklung verarbeitet, genutzt oder übermittelt werden müssen. Die geltenden Datenschutzbestimmungen von PayPal können unter http://www.paypal.com/de/webapps/mpp/ua/privacy-full abgerufen werden.

      Политика возврата

      После получения товара отмените покупку в течение

      Стоимость обратной доставки

      30 дней

      Покупатель оплачивает обратную доставку

      Покупатель несет ответственность за возврат почтовых расходов.

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
