[Страница 18/39] — Руководство пользователя: Автосигнализация KGB FX-3 VER.2

KGB FX-3 «Инструкция по эксплуатации и установке системы» ver. 2

© Saturn Marketing Ltd.



18

ЗАЩИТНЫЕ ФУНКЦИИ

СИГНАЛЫ ТРЕВОГИ

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то это вызовет автома-
тическое включение  сигналов  тревоги  звуковые  сигналы сирены, мигание  габаритных огней и включе-
ние салонного света; двигатель будет мгновенно заблокирован. Брелок будет подавать звуковые сигна-
лы тревоги, а на дисплее отобразится причина срабатывания сигнализации. Во время звучания сирены

сигнализации на дисплее будет мигать иконка

; пока мигают габариты, на дисплее будут мигать фа-

ры автомобиля.

Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное ко-
личество циклов для различных причин срабатывания сигнализации указаны в таблице.

Если  после  окончания  цикла  тревоги  причина  срабатывания  сигнализации  не  была  устранена  (напри-
мер, двери остались открытыми), то соответствующая охранная зона временно исключается из контура
охраны  до  момента  устранения  причины  срабатывания  (до  закрытия  дверей),  но  на  дисплее  брелока
индикация продолжается.

Причина тревоги

Иконка на

дисплее

Длительность

одного цикл а тревоги

Макс, кол-во цик-

лов при непре-

рывно срабаты-

вающем датчике

Макс, кол-во цик-
лов при периоди-

чески срабаты-

вающем датчике

1 уровень датчика
удара



3 сигнала
6 вспышек

1 8

2 уровень датчика
удара



20 сек. звук 20 сек. свет 1

8

Двери

 +



30 сек. звук 35 сек. свет 1

4

Капот



30 сек. звук 35 сек. свет 1

4

Багажник



30 сек.  звук 35 сек. свет 1

4

Зажигание



30 сек. звук 35 сек. свет 4

подряд 4

Примечание: Если происходило прерывание сигналов тревоги с брелока, то отсчет количества цик-
лов  тревоги  при  периодически  срабатывающем  датчике  начинается  заново.  Если  включен  режим

бесшумной охраны, то при срабатывании сигнализации звуковых сигналов тревоги не последует.

ПРЕРЫВАНИЕ СИГНАЛОВ ТРЕВОГИ

Если  Вы  хотите  прервать  сигналы  тревоги  без  выключения  режима  охраны,  например,  Вы  проверяли
работу датчиков, нажмите кнопку

I

 брелока. При этом сигнализация останется в режиме охраны.

Если на момент прерывания тревоги причина срабатывания сигнализации была устранена, то звуковые
сигналы и индикация на дисплее брелока прекратятся.

Если же на момент прерывания тревоги причина срабатывания сигнализации не будет устранена, то на
дисплее брелока будет продолжать отображаться соответствующая иконка.

 Охранная зона будет вре-
менно  исключена  из  контура  охраны.  Иконка  на  дисплее  погаснет  только  после  устранения  причины
срабатывания, в подтверждение прозвучат 1 сигнал сирены и 1 звуковой сигнал брелока.

Для прерывания только сигналов оповещения брелока нажмите кнопку

 брелока. При этом сигналы

тревоги сигнализации и индикация на дисплее брелока будут продолжаться.

KGB FX-3 2-WAY Инструкция по установке и эксплуатации онлайн [3/39]

KGB FX-3 «Инструкция по эксплуатации и установке системы» © Saturn Marketing Ltd.

3

СОДЕРЖАНИЕ:

СЕРВИСНЫЕ ФУНКЦИИ

Дистанционное отключение и включение датчика удара 21

Управление центральным замком с брелока при включенном зажигании 21

Автоматическое управление центральным замком от ключа зажигания 21

Сигнализация открытых дверей 21

Контроль исправности концевых выключателей 21

Режим поиска автомобиля 22

Контроль состояния автомобиля и температуры 22

Вызов водителя 22

Управление дополнительным каналом №1 (дистанционное отпирание багажника) 22

Управление дополнительным каналом

№2 23

Включение «аварийной» световой сигнализации автомобиля 23

Управление дополнительным каналом №3 (программируемая функция) 23

Двухшаговое отпирание замков дверей 23

Выбор длительности звуковых сигналов подтверждения и типа звуковых сигналов тревоги 24

Служебный режим Valet 24

Светодиодная индикация состояния сигнализации 25

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ И ПАРАМЕТРОВ РАБОТЫ

Программирование функций системы 26

Восстановление заводских установок программируемых функций системы 26

Таблица программируемых функций 27

ЗАПИСЬ КОДОВ БРЕЛКОВ

Программирование новых брелоков-передатчиков 28

ИНСТРУКЦИЯ ПО УСТАНОВКЕ 29

Рекомендации по размещению и монтажу компонентов 30

Подключение 14-контактого разъёма 31

Подключение встроенной цепи блокировки двигателя 32

Подключение внешней цепи блокировки двигателя 33

Подключение к соленоиду отпирания багажника 34

Подключение к салонному освещению 34

Подключение к ближнему свету фар 35

6-контактный разъём подключения электроприводов замков дверей 35

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ 38

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ 38

ГАРАНТИИ ПОСТАВЩИКА 38

СХЕМА ПОДКЛЮЧЕНИЯ ОСНОНОГО БЛОКА 39

KGB FX-3 | Автосигнализация KGB FX-3

Alex-r 12 августа 2008

Копия StarLine A6 только корпус под В серию.

В установке простая, но при долгом открытии и закрытии центральных замков с пульта сгорели предохранцы чего в SL небыло

Константин 1 июля 2009

Бывает теряет брелок (не работают функции с брелока). От наличия ЛЭП и проч. не сильно зависит данные глюки

Андрей 23 июля 2009

Отличная работа, за исключением, меньшего радиуса действия и быстрая разрядка аккумулятора

Killer 3 апреля 2010

Люди даите инструкцию FX3

Колян 14 апреля 2010

Недоработка на мой взгляд состоит в том, что при выборе режима работы встроенного реле блокировки стартера как НР, запустить движку получится не ранее чем через 30 сек после снятия с охраны. Мож кто знает в чем проблема или так задумано? В остальном все гуд.

иваниваныч 19 апреля 2010

а как в ней на счет защиты ?

АЛЕКСАНДР 29 мая 2010

KGB FX-3 НУ НЕСЧИТАЯ ШТО ДОСТАЛА САМА СЕБЯ ПРГРОМИРОВАТЬ И ВСТАЛА В РЕЖИМ ВАЛЕТ А ТАК ПОЛНОЕ Г

Дмитрий 7 июня 2010

Ни че так сига,правда брелок первый брак попался(связь терял и прочее) я уж сначала пожалел что взял,привезли другой 3 мес полет нормальный,батарейка живая,сига ваще не глючит,все шпарит как надо!!!

Всевышний 16 августа 2010

А как Вам информация о том, что брелки от StarLine прописываются на KGB FX — а это разные производители.

Люди, не покупайте дешевые клоны поганых сигнализации!

kamaz 16 сентября 2010

не гоните! нормальная сига. никаких глюков за год с лишним не заметил. установщика найдите нормального те у кого ничо не работает 🙂

WINSTON252 16 ноября 2010

А автозапуск на FX 3 имеется?

Playboy84 30 ноября 2010

KGB FX-3глючит пейджер,3 раз установка срывается,ладно недалеко отьехал друзья брелок привезли,што делааать?

123 7 декабря 2010

Всевышний 16 августа 2010 А как Вам информация о том, что брелки от StarLine прописываются на KGB FX — а это разные производители. Люди, не покупайте дешевые клоны поганых сигнализации! 1)всё это чушь и бред (ты сам сначала проверь,а потом говори!) 2)Перепрошить брелок и прописать его для определённой сиги можно ЛЮБОЙ так что по твоей логике все сиги это дешёвые клоны)) 3)ребят,не лезьте программировать сигу если не знаете как это делается! и не будет выше указанных последствий,гоните в сц,только глаз с установщика не снимайте, были случаи когда установщик прописывал 2-ой брелок))

Владимир 28 декабря 2010

перестала работать обратная связь с брелком т.

е. с брелка ставиться/снимаеться на охрану а на брелке не отображаестья ни чего!как это испраить, возможго ли самому это проблему устранить???(сигнализация KGB FX-3)

ф 3 февраля 2011

нормальная сига, 2.4 года отпахал без проблем, ща сдох пейджер…

александр 5 февраля 2011

как отключить на хер fx-3недает мотор завести

Жека777 6 февраля 2011

KGB FX-3 Вчера поставил сигу, реле отрубающее стартер убрали сразу .Е сле захотят угнать угонят и боинг с аэропорта.Посмотрим что за KGB-FX3

Толян 20 марта 2011

KGB FX-3 вчера поставил это чудо, пока доволен, все работает.

alex 17 апреля 2011

перестала работать обратная связь с брелком т.е. с брелка ставиться/снимаеться на охрану а на брелке не отображаестья ни чего!как это испраить, возможго ли самому это проблему устранить???(сигнализация KGB FX-3)помогите!!!

Денис 22 мая 2011

Месяц пользуюсь, всем доволен, устанавливал хороший мастер, насчет того что глючит так это зависит в большей степени кто ее устанавливал, не нравится только то что садится батарейка быстро

Илья 25 мая 2011

Денис, а подскажи адресок мастера и тариф на установку, если конечно это не является секретом?!?

Александр 31 мая 2011

Устанавливал сам,никто лучше не установит чем сам))) Дальность приличная,всё работает. Буду надеятся что это продлиться оочень долго)))

AleXandr 26 августа 2011

Нормальная сигнализация, год назад поставил, ни разу никаких претензий не было….Брелок подруга разбила, а стоимость с пересылкой 2400р, это так легче сигналку сразу взять)))

АНТОХА 27 ноября 2011

Не могу понять, есть авто запуск или нет.а так пока не жалуюсь.

Лёха 3 декабря 2011

Сигнализация шик!За эти бабки хрен чё возьмешь!Я брал FX ver. 2 вообще айс,ставил сам(к ней шла схема и инструкция на русском)Батарейку сменил через 8 месяцев.Глюков не было ни разу!!!Кто-то говорил клон клон…Хреновая в общем…чушь!!!!У кореша стар лайн,дисплей один в один,стоит на 600 рэ дешевле,глючит караул!!!!Кто сомневается,даже не думайте,БЕРИТЕ!!!ЭТО РЕАЛЬНАЯ ВЕЩЬ!!!!!!!!!!!

Алексаандр. 1 февраля 2012

Если многие тут не знали, то KGB и STARLINE выпускаются на одном заводе. это простой маркетинговый ход.Они почти идентичные просто немного залиты разные функции.

Наталья 6 февраля 2012

нормальная сига! только у меня батарейка протекла в брелке и он не подлежит ремонту уже.таких же в наличии нет щас, в ремонте сказали купить брелок Старлайн, подойдет. а вот какая модель… А6???

Лёха 13 марта 2012

Кстати KGB,Starline и Pantera делаются одним производителем!!!И нехер гнать если не шарите

vir1709 18 марта 2012

сегодня поставил, знакомый установщик рекомендовал, у трех друзей стоит, отличная система, без нареканий!

Валерик 24 марта 2012

После полугода начала сжирать аккум и сама по себе срабатывать

алексей к. 24 апреля 2012

не работает обратная связь.. 1 год работала хорошо…

Владимир 6 ноября 2012

Сигналка сама хорошая.Только после года работы потек ж.к. на брелке.Как раз когда закончилась гарантия.И два раза менял батарейку.

ГЕЙДАР 21 ноября 2012

KGB FX-3 Я ПОСТАВИЛ НА ЖЕНУ ИХОРОШО ДЕЙСТВУЕТ БОМА

Николай 20 декабря 2012

Полная ерунда а не сигналка. Глючит на всю катушку. А с наступлением морозов стала жить вообще сама по себе. Вообще брать не советую.

Вячеслав 24 декабря 2012

Нормальная сигналка. Работает уже 2 года, нареканий нет. Ставил сам, единственное что не просек — ни внутреннее не внешнее реле блокировки стартера подключить не смог, не дает заводить и всё тут. Может кто знает как проблему решить?

praporshek 27 января 2013

Проработала эта сигналка три года на Дэу Нексия, ни каких проблем, ни в зной , ни в мороз, Советую ставте.

Денис 11 марта 2013

как заказать брелок, и сколько он будет стоить?

Александр 13 марта 2013

Через 2 года вдруг стала нагреваться батарейка, и садиться за минут 15 полностью,хотя и работает брелок при этом,-где-то замыкает внутри.Остался без обратной связи.Пользуюсь вторым простым брелком

костяя 30 ноября 2013

KGB FX-3 купил 2 года назад поставил через 1,5 года летом не помню когда, в сентябре она стала глючить. дело в том что двери не закрывает а на охрану ставит, приэтом приходиться закрывать с центрального замка в ручную, но при этом открывает нормально как положено с брелка. При этом все было проверенно не однократно все узлы по сигнализации.

Николай 11 июля 2014

Продаю набор брелков для автосигнализации KGB TFX-3 (FX-3) в связи с заменой сигнализации на автомобиле. Три брелка в идеальном состоянии (2 без обратной связи и один с ней). Брелок с обратной связью эксплуатировался в чехле (идет в комплекте). Два брелка с обратной связью в подарок (в работоспобосности не уверен, внешние дефекты)Тел. 89154046289

денис 26 ноября 2014

KGB TFX-3 как завести машинку?

Сергей 13 сентября 2016

Очень хорошая, надежная! Шесть лет — полет нормальный. Одно замечание — когда аккумулятор в машине сильно разряжен, не снимается с охраны, было два раза такое за 6 лет. Думал что сломалась, когда начал разбираться, то оказалось что напряжение бортовой сети меньше 12 вольт для нее критическое, хотя в это время функции охраны выполняла на все 100%. Очень рекомендую, бюджетный и надежный вариант!

НИКИТА 21 октября 2016

KGB FX-3 У ЭТОЙ СИГНАЛИЗАЦИИ ЕСТЬ АВТОЗАПУСК ИЛИ НЕТ?

Андрей 19 июня 2017

Установлена 30.03.2012г.в ВАЗ 07. За всё время не было проблем. И 1000 раз ключи падали с основным брелком , запасным ни разу не воспользовался и 1000 раз в кармане нажимались кнопки .Вчера начал греться брелок и быстро садиться батарея ,причину пока не понял , стал пользоваться вторым брелком ,но не удобно без обратной связи. Нужно разбираться в причине (думаю замыкания») Сигналка очень нравится.В Калину поставил такую же ,2 года назад , так же пока без проблем , батарейки меняются 2 раза в год…

Кгб tfx 5 инструкция брелка

Охранный комплекс сегодня не только обеспечивает защиту машины от угона, но и повышает комфортность пользователя дополнительными функциями: доводчиками стеклоподъемников, автозапуском, геолокацией.

Хорошим выбором может стать надежная и несложная «сигналка» KGB TFX-5, в ее инструкции можно найти полную информацию об установке системы, настройке и дальнейшей эксплуатации.

Технические характеристики

Температурные режимы нормальной работы: для пейджера — 0… +400°С, сирены — -30… 850°С, самой системы — -40… +850 С.

• Сигнализация работает не больше чем с 4 приемопередатчиками.
• С помощью системы можно организовать 6 зон охраны.
• Рабочие токи в активном режиме минимальны — до 25 мА.
• Напряжение питания — 12 В, от бортовой сети.
• 1200 м — радиус работы приемника на открытой местности.
• 600 м — дальность двухсторонней связи брелока и машины.
• Сигнализация КГБ TFX 5 с автозапуском работает на частоте 433,5 МГц.

Комплектация

Элементная база комплекса включает:

• центральный блок;
• брелоки-передатчики: с ЖК-дисплеем и обратной связью с 3 кнопками и дополнительный с 4;
• для измерения температуры в салоне служит специальный датчик, встроенный в блок антенны вместе с кнопкой вызова водителя;
• датчик удара двухуровневый;
• индикатор светодиодный;
• сирена;
• Valet — сервисная кнопка автосигнализации KGB;
• клавиша «Антиограбления»;
• выключатели концевые;
• комплект проводов с разъемами;
• батарейки, наклейки;
• инструкция, памятка, талон гарантии.

Функции

Охранный комплекс выполняет следующие функции защиты:

• На ЖК-дисплей брелока приходит оповещение о срабатывании системы.
• В режиме охраны при срабатывании датчиков включаются сигналы тревоги в форме звука и света.
• Режимы «Паника» и «Антиограбление» включаются дистанционно, а последний еще и кнопкой.
• Имеется способность иммобилайзера.
• Блокировка ДВС сохраняется даже при удалении сигнализации.

К сервисным возможностям сигнализации KGB FX-5 можно отнести:

• охрану без шума и с работающим мотором;
• включение защиты без брелока и звука;
• способность встать на охрану пассивно и повторно;
• разные варианты отпирания дверей;
• наличие будильника, таймера, термометра;
• режим поиска.

Кроме того, с использованием системы у владельца авто появляется возможность заводить и греть мотор на расстоянии, программировать FX-5 так, чтобы запуск производился в нужное время или при запрограммированной температуре воздуха, учитывая особенности типа двигателя (бензин или дизель), вид трансмиссии.

Преимущества и недостатки

По отзывам установщиков и пользователей, FX-5 обладает достоинствами:

• Небольшая стоимость при хорошем соотношении цена-качество.
• Процесс установки и настройки доступно описан в мануале.
• Расширенный функционал.
• Мощная сирена, входящая в комплект.
• Уверенная и надежная работа дистанционного запуска ДВС.

Недостатки, присущие комплексу:

• Большое количество ложных срабатываний при ошибках в установке и настройке.
• Брак в брелоке, встречающийся относительно часто и вынуждающий пользователя повторно нажимать кнопки.
• При неправильной настройке датчика удара его чувствительность позволяет злоумышленнику снять, например, дворники.

Инструкция по установке

В комплект поставки входит инструкция по установке ФХ-5. Перед монтажом оборудования нужно отключить аккумулятор автомобиля.

Порядок установки системы:

1. Определяют место расположения центрального блока. Крепят его с помощью саморезов к машине.
2. Ставят сирену под капот в место, которое не нагревается, направив ее вниз рупором.
3. Кнопку Valet лучше расположить в скрытой для злоумышленника, но доступной для владельца авто точке салона.
4. Монтируют кнопку «Антиограбление».
5. Приемопередатчик размещают на лобовом стекле с помощью скотча или наклейки. Закрепляют антенну, светодиодный индикатор.
6. В систему охлаждения врезают датчик температуры охлаждающей жидкости.
7. «Концевики» ставят на капот, багажник и в двери в разъемы, имеющиеся в машине.
8. В центральной части кузова располагают датчик удара. Крепят саморезами и потом настраивают.

В KGB FX-5 инструкция к сигнализации содержит нужные схемы подключения элементов:

• основного блока;
• 6- и 18-контактных разъемов;
• электроприводов замков.

Инструкция по эксплуатации

Инструкция по применению охранного комплекса содержит рекомендации по программированию и настройке:

• кнопок и кодов брелока;
• режимов защиты и энергосбережения;
• турботаймера и антиограбления.

Руководство предлагает программировать систему с помощью кнопки Valet. Для входа в режим нужно:

1. При включенном зажигании нажать на сервисную кнопку 6 раз, затем зажигание выключить.
2. Подтверждением правильности действий будет 6 звуковых сигналов и светодиодный индикатор моргнет 6 раз.
3. Выбрать по таблице нужную для программирования функцию.
4. Клавишей брелока выставить требуемое значение.

Режим энергосбережения устанавливается и снимается следующим образом:

1. Нажать и удерживать до двух мелодичных сигналов кнопку со значком в форме солнца на брелоке.
2. Перевести индикатор на иконку с надписью Save и изображением аккумулятора.
3. Первой кнопкой активировать сберегающий режим (второй деактивировать).
4. Удержание значка солнца до звукового сигнала — выход из программирования.

Включить защиту при работающем двигателе можно так:

1. При заведенном моторе включить «ручник».
2. Нажать и удерживать 1 кнопку пейджера, пока пульт не издаст мелодичный звук и габариты не моргнут 3 раза. При этом диод индикаторный будет гореть непрерывно, на дисплее отобразится работающая машина.
3. При выключении зажигания и вытаскивании ключа двигатель должен работать.
4. За 30 секунд нужно выйти из автомобиля, закрыть двери и нажать на брелоке кнопку 1.

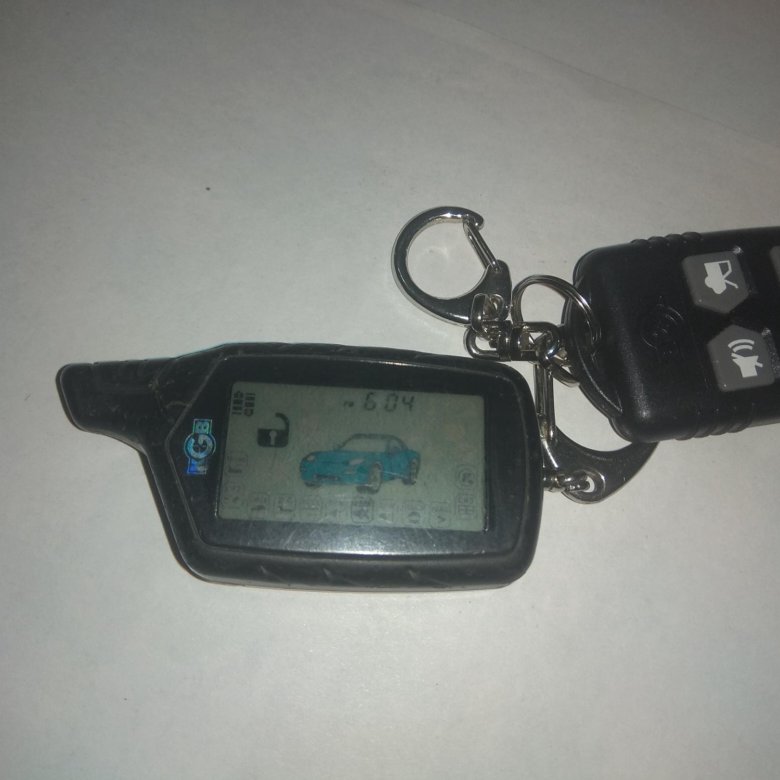

Значки и кнопки на брелке

Инструкция по эксплуатации содержит подробное описание назначения индикаторов на ЖК-дисплее и кнопок брелока.

Основной брелок имеет следующие индикаторы:

• открытие или закрытие замков дверей, капота и багажника;
• выключение ручного тормоза;
• удар по кузову;
• охрана со звуком и без;
• режим Валет;
• мотор работает;
• работа 2 допканала;
• автостарт по температуре воздуха;
• состояние батареи;
• наличие связи;
• включение зажигания;
• 1 или 2 половина дня;
• ежедневный запуск по времени;
• температура и время;
• таймер и др.

Назначение кнопок брелока:

• 1 кнопка — остановка и старт двигателя удаленно при удержании более 3 секунд или выполнение запрограммированной команды;
• 2 — кнопка при 3-секундном надавливании открывает дверь багажника, а также реализует функцию, соответствующую положению курсора на ЖК-дисплее при кратковременном нажатии;
• поиск активируется при одновременном коротком нажатии на клавиши 1, 2, а если удерживать обе кнопки 3 секунды, то включится режим «Паника»;
• выбор оповещения откроется при нажатии сразу кнопок 1 и 3;
• таймер можно установить, нажав 2 и 3;
• кнопка 3 при кратком клике осуществляет движение курсора по иконкам, при трехсекундном удержании можно посмотреть и выставить будильник, таймер, часы, энергосбережение, а подождав 6 секунд, становится возможным задать команду кнопке № 1.

Как включить автозапуск

Чтобы настроить и запустить ДВС дистанционно или воспользоваться функцией автоматического запуска в ТФХ-5 по температуре, нужно:

1. В авто с механической коробкой включить нейтральную передачу и паркинг при АКПП.
2. Поставить машину на «ручник».
3. Расположить автомобиль в проветриваемом месте.

После этого, если перевести курсор 3 кнопкой брелока на иконку Start и подтвердить нажатием кнопки 2, то мигнут габариты, сработает сирена и прозвучит мелодия брелока. Все это означает, что теперь включен режим ежедневного автозапуска.

Чтобы подготовить машину с МКПП к удаленному пуску мотора, потребуется предварительная подготовка:

• при работающем моторе включить нейтральную передачу и ручной тормоз;
• выключить зажигание, вынуть ключ при запущенном двигателе;
• за 30 секунд выйти из машины, закрыть двери, включить «сигналку».

Программированием комплекса можно задать время прогрева, температуру автозапуска, время 1 прокрутки.

Инструкция противоугонной системы КГБ состоит из нескольких страниц. Только вдумчиво изучив её, вы можете полноценно использовать все функции сигнализации. Одним из важных разделов является программирование передатчиков (можно записать до четырёх пультов). Но если, прочитав инструкцию, вы всё равно сомневаетесь в своих действиях, то давайте вместе разберёмся, как настроить брелок сигнализации КГБ.

Программирование нового пульта КГБ с обратной связью

Замена поломанного коммуникатора KGB GX 3, FX 3, G 2, EX 7 подразумевает его запись в памяти блока управления. Для этого.

1. Ключ зажигание переведите в положение «Включено».
2. Нажмите клавишу «Валет» и удерживайте её шесть секунд. После того как прозвучат четыре сигнала, отпустите сервисную кнопку.
3. Одновременно нажмите клавиши 1 и 2. Сирена издаст один писк.
4. Таким же способом внесите коды оставшихся передатчиков. Программирование каждого пульта сопровождается соответствующим количеством звуков.
5. Если вы в течение шести секунд не будете нажимать кнопки на брелке, то блок управления выйдет из режима настройки. Габариты вспыхнут пять раз.
6. Деактивируйте зажигание.

Запомните, что записывая новые пейджеры, не забудьте перепрописать старые, во избежание их удаления из памяти системы.

Настройка автозапуска с брелка KGB

Завести двигатель с коммутатора сигнализации КГБ FX 5, G 5, ФХ 10, GX 5 RS, Ф Икс 8, FX 7 (фикс 7) можно двумя способами.

1. Переведите курсор на символ «START» и нажмите кнопку 2.
2. Зажмите клавишу 1 на три секунды. Двигатель запустится. Габаритные огни вспыхнут три раза, на брелке проиграет мелодия. Светодиод загорится постоянно.
3. На экране отобразится символ «Дым из выхлопной трубы» и установленное время прогрева двигателя (5, 10, 15, 20 минут).
4. За одну минуту до окончания прогрева на дисплее отобразится надпись r01, последует звуковой сигнал, габаритные огни загорятся четыре раза.
5. После остановки двигателя на экране появится надпись r00, символ «Дым из выхлопной трубы» пропадёт.

Для того чтобы запрограммировать автозапуск двигателя по температуре сделайте так.

1. Переведите курсор на иконку «START с термометром» и надавите на кнопку 2.
2. Сирена прозвучит один раз, габаритные огни сработают единожды, на пульте проиграет мелодия.
3. На экране отобразится символ «Термометр», свидетельствующий об активации автозапуска по градусам на улице и значение температуры (-5, -10, -20 -30). Светодиод замигает.
4. Для выключения автозапуска по температуре переведите курсор на «START с термометром» и зажмите кнопку 2. Сирена прозвучит дважды, габариты моргнут два раза. На пейджере заиграет мелодия. Символ «Термометр» исчезнет.

Инструкция прописи старых пультов

Активация коммутаторов противоугонной системы KGB VS 5000, MX-9, ex 8 серии, VS 4000, тфх 5 (tfx 5), ex 7, VS 130, AX-5 начинается с входа в режим программирования.

1. Активируйте зажигание.
2. Трижды нажмите на кнопку «Валет» для привязки пульта с однокнопочной конфигурацией.
3. Шесть раз кликните по клавише «Valet» для записи двухклавишного брелка.
4. Сирена прозвучит единожды. Выполнен вход в режим настройки.

Запись пейджеров выполните по следующей инструкции.

1. Надавите на любую клавишу первого пульта. Проиграет один сигнал.
2. Нажмите любую кнопку второго дистанционного устройства. Сирена прозвучит дважды.
3. Следуя предыдущим пунктам, пропишите остальные передатчики.
4. Выйдите из режима настройки, выключив зажигание или ничего не нажимая в течение пятнадцати секунд. Система подтвердит выход тремя сигналами сирены.

Почему не привязывается

Прошивка брелков охранной системы КГБ VS 100, 5500, 200, 5900, 300, 5700, 400, 250, 500, ВС 150, tfx 7 не всегда удаётся с первого раза. По какой причине не получается перепрограммировать пульт и как выйти из этой ситуации.

1. Случайно активирован сервисный режим. Выключите его нажатием кнопки «Валет» и повторите процедуру прошивки.
2. Команда «Зажигание активировано» не определяется блоком управления сигнализацией. Обратитесь на станцию технического обслуживания.
3. Поломка коммутутора. Отремонтируйте его своими силами или отдайте специалисту.
4. Выход из строя блока управления. Отгоните автомобиль в сервисный центр.

Как установить время на брелке КГБ

Настройка часов на пульте дистанционного управления противоугонной системой KGB начинается с входа в режим установки нажатием и удерживанием кнопки «SET».

1. Через одну секунду последует короткий сигнал передатчика. Подсветка экрана включится на пять сек.
2. Продолжайте удерживать клавишу «SET».
3. После двух сек прозвучат два писка брелока. Совершён вход в режим установки текущего времени.
4. Отпустите кнопку «СЕТ».
5. Установите показания часов. Кнопка «Открытие багажника» увеличивает значения, кнопка «Динамик» уменьшает.
6. Для перехода к установке минут коротко нажмите «SET».
7. Настройте количества минут.Клавиша «Багажник» поднимает числа, клавиша «Сирена» понижает.
8. Для выхода зажмите на две секунды «СЕТ».

Данная инструкция на русском языке предназначена для автосигнализации KGB FX-5, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

Инструкция сигнализации кгб tfx 3. Повышенная защита от угона

Инструкция монтажу KGB FX-3

ПРАВИЛА БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ АВТОСИГНАЛИЗАЦИИ KGB FX-3
Данная охранная система (автосигнализация KGB FX-3) представляет собой сложное электронное устройство. Монтаж, подключение и настройка автосигнализации подробно изложены в “Инструкции по установке” и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) сервисному центру, который специализируется на установке в автомобили сигнализаций KGB FX-3 и/или дополнительного электронного оборудования, (далее – сертифицированный сервисный центр).
Автосигнализация KGB FX-3 предназначена для стационарной установки на автотранспортном средстве с питанием от его бортовой сети напряжением 12 В постоянного тока, отрицательный полюс батареи соединен с «массой» автомобиля. Перед установкой автосигнализации KGB FX-3 на автомобиль подсоедините к ней предварительно все провода в пробном режиме, убедитесь, что все соединения сделаны правильно, подключите питание от аккумуляторной батареи и удостоверьтесь, что автосигнализация работает нормально.
Если установка автосигнализации KGB FX-3 требует сверления отверстий или любого другого изменения заводских деталей автомобиля, обязательно предварительно проконсультируйтесь о корректности такого вмешательства в конструкцию у ближайшего дилера. Никогда не устанавливайте центральный блок автосигнализации там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от системы
отопления автомобиля. Также избегайте мест, в которых центральный блок автосигнализации и её компонентов будут подвергаться воздействию сильной вибрации, или на них будет попадать пыль или грязь. Используйте только прилагающиеся к установочному комплекту автосигнализации крепежные изделия.
В этом случае установка будет надежной и безопасной. Использование деталей, не входящих в установочный комплект автосигнализации KGB FX-3, может привести к нарушению ее нормальной работы. Во время мойки автомобиля недопустимо попадание воды и моющих средств на поверхность или внутрь центрального блока автосигнализации KGB FX-3, на её компоненты (сирену, датчики, антенный модуль, концевые выключатели), поскольку это может привести к повреждению автосигнализации. Для обеспечения влагозащищённости целесообразно изначально смонтировать компоненты автосигнализации в недоступных для
потока жидкостей и брызг местах, а если необходимо — принять меры предосторожности во время мойки или закрыть (обернуть) компоненты доступным бытовым водонепроницаемым материалом, например полиэтиленовой плёнкой и т.п. Никогда не засовывайте какие-либо предметы внутрь центрального блока автосигнализации или ее компонентов во избежание повреждения электронных блоков и систем. Не пытайтесь в случае предполагаемой Вами поломки самостоятельно вскрыть корпус автосигнализации (её компонентов), и исключите, пожалуйста, поручение диагностики и/или ремонта некомпетентным
лицам. Если автосигнализация неисправна обратитесь в сертифицированный сервисный центр. Очистка. Не пытайтесь очищать брелок-передатчик или другие компоненты автосигнализации с помощью каких-либо агрессивных жидкостей, растворителей или химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки используйте чистую сухую хлопчатобумажную салфетку (мягкую кисть). В связи с постоянной работой по совершенствованию автосигнализации, повышающей ее надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящей Инструкции.

ФУНКЦИИ БРЕЛОКОВ-ПЕРЕДАТЧИКОВ СИСТЕМЫ KGB FX-3 БРЕЛОКИ УПРАВЛЕНИЯ
В комплект системы входит один 3-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и один 4-кнопочный передатчик: Назначение кнопки I 3-кнопочного брелока управления с жидкокристаллическим дисплеем программируется. Назначение кнопки II выбирается оперативно перемещением курсора на дисплее брелока с помощью кнопки «Звездочка».

Автосигнализация KGB FX-3 выполняет заложенные в нее функции либо автоматически, либо по сигналам брелока при нажатии кнопок. Часть предусмотренных функций и некоторые параметры работы системы могут изменяться путем программирования. 3-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функциями системы. Помимо этого, каждый раз при использовании данного передатчика система будет посы-
лать специальные сигналы, подтверждающие исполнение той или иной команды (“обратная связь”). В результате на ЖК-дисплее 5-кнопочного брелока будет появляться соответствующая индикация, а встроенный в брелок-передатчик миниатюрный динамик будет подавать соответствующие звуковые сигналы
подтверждения.
Если для управления сигнализацией используется более одного брелока, то состояние автомобиля и автосигнализации будет отображаться только на дисплее того брелока, с которого была подана последняя команда.
При срабатывании системы (независимо от того, используется ли “Стандартный”, или “Бесшумный” режим тревоги) она немедленно передаст сигнал тревоги на 5-кнопочный брелок-передатчик, при этом включится динамик и/или заработает встроенный вибратор передатчика (в зависимости от выбранного
режима оповещения брелока), а на ЖК-дисплее появится индикация именно той зоны охраны, которая вызвала срабатывание системы.
На случай неработоспособности или утери основного брелока с двухсторонней связью и жидкокристаллическим дисплеем система имеет в комплекте дополнительный 4-кнопочный брелок управления без обратной связи со стандартным радиусом действия. Большинство функций и режимов работы сигнализации могут быть активированы с этого брелока также, но далее инструкция по эксплуатации написана для случая использования основного брелока с ЖК-дисплеем.

Охранная система KGB FX-3 ver.2 имеет максимум возможностей: индикация 5 зон охраны автомобиля, различные алгоритмы постановки на охрану и активация режима Anti-HiJack, отключение датчика удара в режиме охраны, управление замками дверей с брелока и от ключа зажигания, режим иммобилайзера, вызов владельца автомобиля и др.

В охранной системе KGB FX-3 ver.2 представлен новый тип брелоков с двухсторонней связью, они имеют прорезиненное покрытие и повышенную стойкость к механическим воздействиям. C помощью брелока осуществляется программирование режимов и параметров работы системы.

Оригинальный многофункциональный брелок с цветным ЖК-дисплеем

— Прорезиненное покрытие для исключения скольжения брелока в руках и повышенной стойкостью к механическим воздействиям.
— Постоянная индикация состояния 5 зон охраны с индикацией состояния системы в виде пиктограмм.
— Режим энергосбережения Power Save в брелоке-передатчике с двусторонней связью с увеличением срока службы батареи.
— Люминисцентная подсветка дисплея. Возможность считывания информации с дисплея брелока в темное время суток.

Повышенная защита от угона

— Ввод программируемого 2-цифрового персонального кода для подтверждения снятия автомобиля с охраны. Надежная защита автомобиля от угона в случае потери или кражи брелока.
— Две блокировки двигателяи и функция иммобилайзера.
— При разбойном захвате автомобиля включается безопасное глушение двигателя в режиме Anti-HiJack.
— Приоритетное отпирание двери водителя. Злоумышленники не смогут проникнуть в снятый с охраны автомобиль через задние и переднюю правую двери.

Максимум сервисных функций и комфорта

— Постановка на охрану без использования брелока-передатчика.
— При использовании функции «поиска автомобиля» машина начинает подавать световые и звуковые сигналы, что позволяет определить местонахождение автомашины на больших парковках.
— Функция «Комфорт», одновременная блокировка дверей, закрытие окон эл. стеклоподъемниками, закрытие эл. люка при постановке на охрану.
— Постановка на охрану с работающим двигателем в случае, когда необходимо ненадолго покинуть автомобиль.

Технические характеристики KGB FX-3 ver.2:

Охранные функции
	Брелоки в комплекте	Прорезиненный 3-кнопочный с ЖК-дисплеем + 4-кнопочный
	Радиоканал, МГц	434
	Радиус действия в режиме управления, м	до 600
	Радиус действия в режиме оповещения, м	до 1200
	Динамический код с защитой от сканирования и перехвата	Keeloq™
	Блокировка стартера нормально разомкнутым реле	+
	Выходы для дополнительных блокировок двигателя	внешняя/внутрення
	Усовершенствованный дистанционный режим «Паника»	+
	Обход неисправной зоны при постановке на охрану с указанием зоны/триггера	+
	Память на 1 или 2 последних срабатывания системы с указанием зоны/триггера	1
	Число независимых зон охраны	5
	Функция защиты от ложных срабатываний системы FAPC™	+
	Режим пассивной блокировки двигателя (иммобилайзер)	+
	Функция Anti-HiJack	+
	Отключение охраны в 2 этапа	+
	Бесшумная постановка и снятие системы с охраны	+
	Возможность позонного отключения датчиков системы	+
	Постановка на охрану без помощи передатчика	+
	Программируемый 1-, 2- или 3-цифровой персональный код отключения системы	1/2
	Кодовый ключ “Dallas”	—
Сервисные функции
	Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью	+
	Функция вибрационного оповещения передатчиком с двусторонней связью	+
	Выход 2-го радиоуправляемого канала для управления замком багажника или дополнительными устройствами	+
	Выход 3-го радиоуправляемого канала для управления дополнительными устройствами	+
	Универсальный программируемый выход для дополнительных устройств	—
	Сервисный режим Valet	+
	Предупреждение о разряде батарейки брелка-передатчика	+
	Функция вызова владельца автомобиля	+
	Функция поиска автомобиля	+
	Автоматическое запирание/отпирание дверей при включении/выключении зажигания	+
	Дистанционное измерение напряжения бортовой сети автомобиля	—
	Дистанционное измерение температуры в салоне автомобиля	+
	Дистанционное измерение температуры в моторном отсеке	—
Функции управления двигателем
	Постановка системы на охрану с двигателем, работающим на холостом ходу	+
	Турботаймер	—

Охранная система KGB FX-3 ver. 2 имеет максимум возможностей: индикация 5 зон охраны автомобиля, различные алгоритмы постановки на охрану и активация режима Anti-HiJack, отключение датчика удара в режиме охраны, управление замками дверей с брелока и от ключа зажигания, режим иммобилайзера, вызов владельца автомобиля и др.

В охранной системе KGB FX-3 ver.2 представлен новый тип брелоков с двухсторонней связью, они имеют прорезиненное покрытие и повышенную стойкость к механическим воздействиям. C помощью брелока осуществляется программирование режимов и параметров работы системы.

Оригинальный многофункциональный брелок с цветным ЖК-дисплеем

Повышенная защита от угона

— Ввод программируемого 2-цифрового персонального кода для подтверждения снятия автомобиля с охраны. Надежная защита автомобиля от угона в случае потери или кражи брелока.
— Две блокировки двигателяи и функция иммобилайзера.
— При разбойном захвате автомобиля включается безопасное глушение двигателя в режиме Anti-HiJack.
— Приоритетное отпирание двери водителя. Злоумышленники не смогут проникнуть в снятый с охраны автомобиль через задние и переднюю правую двери.

Максимум сервисных функций и комфорта

Технические характеристики KGB FX-3 ver.2:

Охранные функции
	Брелоки в комплекте	Прорезиненный 3-кнопочный с ЖК-дисплеем + 4-кнопочный
	Радиоканал, МГц	434
	Радиус действия в режиме управления, м	до 600
	Радиус действия в режиме оповещения, м	до 1200
	Динамический код с защитой от сканирования и перехвата	Keeloq™
	Блокировка стартера нормально разомкнутым реле	+
	Выходы для дополнительных блокировок двигателя	внешняя/внутрення
	Усовершенствованный дистанционный режим «Паника»	+
	Обход неисправной зоны при постановке на охрану с указанием зоны/триггера	+
	Память на 1 или 2 последних срабатывания системы с указанием зоны/триггера	1
	Число независимых зон охраны	5
	Функция защиты от ложных срабатываний системы FAPC™	+
	Режим пассивной блокировки двигателя (иммобилайзер)	+
	Функция Anti-HiJack	+
	Отключение охраны в 2 этапа	+
	Бесшумная постановка и снятие системы с охраны	+
	Возможность позонного отключения датчиков системы	+
	Постановка на охрану без помощи передатчика	+
	Программируемый 1-, 2- или 3-цифровой персональный код отключения системы	1/2
	Кодовый ключ “Dallas”	—
Сервисные функции
	Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью	+
	Функция вибрационного оповещения передатчиком с двусторонней связью	+
	Выход 2-го радиоуправляемого канала для управления замком багажника или дополнительными устройствами	+
	Выход 3-го радиоуправляемого канала для управления дополнительными устройствами	+
	Универсальный программируемый выход для дополнительных устройств	—
	Сервисный режим Valet	+
	Предупреждение о разряде батарейки брелка-передатчика	+
	Функция вызова владельца автомобиля	+
	Функция поиска автомобиля	+
	Автоматическое запирание/отпирание дверей при включении/выключении зажигания	+
	Дистанционное измерение напряжения бортовой сети автомобиля	—
	Дистанционное измерение температуры в салоне автомобиля	+
	Дистанционное измерение температуры в моторном отсеке	—
Функции управления двигателем
	Постановка системы на охрану с двигателем, работающим на холостом ходу	+
	Турботаймер	—

Автосигнализации kgb tfx 3 инструкция

Данная охранная система является аналогом сигнализации StarLine. Хочу сказать, что только с этой моделью смог по-настоящему насладиться функцией автозапуска и теперь не боюсь, что машину взломают, и я этого не услышу. Доступ к центральному замку Настроить удобный распорядок управления зажиганием можно в автоматическом и ручном режиме.

 Скачать автосигнализации kgb tfx 3 инструкция

Название: Автосигнализации kgb tfx 3 инструкция
Загружено: 13.12.2017
Формат: DOC
Размер: 8 Mb
Скачан: 660 Раз

Описание: Автомобильная сигнализация KGB FX-3 инструкция по эксплуатации и монтажу на русском языке в формате pdf, размер файла.6. Используйте кнопки «Скачать инструкцию» или «Открыть в новом окне» (документ откроется в новом окне или вкладке браузера). Функция просмотра доступна при наличии плагина Adobe Acrobat в вашем браузере. Предварительный просмотр, информация, описание, технические характеристики изделия, описание и информация о технических характеристиках по данному изделию пока что отсутствует. Содержание во всех разделах сайта периодически обновляется. Попробуйте зайти на страницу позже. Отзывы по оборудованию и комментарии к материалу. Здесь можно оставить свои отзывы по оборудованию «KGB FX-3 — Автомобильная сигнализация а также написать комментарии к материалу. Проверено антивирусом «eset NOD32 популярность: 2083, iD:, скорость: DSL 857,46. Загрузок: 4381 раз(а основная информация, личный рейтинг:.1721, последнее изменение:. Активность: 146 часов 34 минут 26 сек. Регистрация: :19:41, рецензия: Губин.Т. Разряд: 747.490100, рекомендуют: Гриневец, mrrwbi_27, Дурченко, fyczdbv_46, Набережный. IP:, оценки: 3402, почта: email protected, информация о файле:, 1794 kb/s, 374×400. Рекомендованно к просмотру: инструкция на hyundai tucson, газ плита ariston инструкции, mora плита инструкция. За обновление : автосигнализация kgb tfx 3 инструкция — 13/100, голосов: 6445. Инструкция сигнализация kgb tfx 3 — Полезные сведения. Инструкция сигнализация kgb tfx 3, многоканальная защита гарантирует надежность машины, в чем я даже пару раз убедился. Функциональность системы Основные возможности средства управления программируемость функций и дистанционный доступ к транспортному средству. Добро пожаловать на сайт AccessAuto! Предусмотрена функция дистанционного обмена сообщениями. KGB FX-3 «Инструкция по эксплуатации и установке системы» ver. Народ такая проблема у меня может, кто подскажет у меня сигналка срабатывает от пука даже рядом датчик удара сильно чувствителен! Я не говорю, что эта модель сигналки самая безопасная, но среди конкурентов, она является лучшей. Брелок держит связь на большом расстоянии, батарейки приходится менять где-то раз в три месяца, но это не страшно. Сигнализация КГБ TFX 5: инструкция.

Кгб

9006

1290 ₽ КГБ FX-3 11:10 338

890 ₽ КГБ FX-7 10:18 110009

2690 ₽ /1. () KGB EX-6 13 «»

5200 ₽ KGB G-2 / KGB G-5 / KGB GX-5RS 22:23 92

4 800 ₽ КГБ EX-8 () 22:11 12

4000 ₽ КГБ VS-5000/ 22:11 94

3 800 ₽ КГБ EX-6 22:09 142

004

4000

₽

КГБ FX-9/

22:08

107

90 137 2 ()

10

12

4767 ₽

КГБ GX-3

8

57

KGB EX-7 двусторонняя передача

13

— /

5200 ₽ КГБ GX-5RS / КГБ G-5 / КГБ G-2 22:04 64

3 600 ₽ КГБ FX-3/ 12:24 76

4 800 ₽ КГБ FX-5 / КГБ FX-5 вер. 2 () 12:24 527

1 000 ₽ 300 ₽ КГБ FX-3, FX-5 12 704

1 ₽ 300 ₽ КГБ FX-9 12 194

1200 ₽ КГБ FX-7 12 438

КГБ FX-5 12 752

1000 ₽ A8, 9, КГБ FX5. 12 137

1500 ₽ KGB FX7 12 4

500 ₽ 200 ₽ () КГБ 11 66

1750 ₽ KGB G-5,,. 10 120

1750 ₽ KGB FX -10 (,),. 10 40

2250 ₽ KGB FX-5 (EZ-b, EZ-ONE),. 10 1053

1250 ₽ KGB FX-5,,. 10 575

1450 ₽ КГБ FX-7 (,),,. 10 443

4250 ₽ KGB FX-8,. 10 293

2850 ₽ KGB MX-9 (EZ-FOUR) 868Mhz,. 10 425

3 550 ₽ KGB FX-8 (EZ-10),. 10 319

3 550 ₽ KGB FX-10 (G-5),. 10 390

1500 ₽ КГБ VS-5500 / КГБ VS-4000 / КГБ VS-5000 / () 9 218

4 767 ₽ КГБ G-2 () 9 86

5 338 ₽ КГБ FX-10 9 187

1300 ₽ 300 KGB 300 9 572

1200 ₽ 200 ₽ KGB 9 10

1500 ₽ KGB FX- 8 156 900 09

5200 ₽ КГБ EX-7 8 185

4800 ₽ КГБ FX-8 () 8 292

4000 ₽ КГБ EX-7/ 8 43

2 0008 0009 FX-8 () 8 9

1300 ₽ 300 ₽ KGB FX7 7 388

4767 ₽ /1. КГБ GX-5 RS (-) 13 ,

4767 ₽ /1. КГБ GX-5 RS (-) 13 ,

4767 ₽ /1. КГБ GX-5 RS (-) 13 , —

733 ₽ /1. 350 ₽ KGB VS 130/150/250 11

Инструкция по тревоге кгб tfx 3.Усиленная противоугонная защита

Инструкция по установке KGB FX-3

ПРАВИЛА БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ АВТОСигнализации KGB FX-3
Данная охранная система (автосигнализация KGB FX-3) представляет собой сложное электронное устройство. Установка, подключение и настройка автосигнализации подробно описаны в «Инструкции по установке» и могут быть выполнены потребителем полностью самостоятельно. Однако производитель настоятельно рекомендует доверить выполнение указанного комплекса работ сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) сервисному центру, который специализируется на установке сигнализаций KGB FX-3 и / или дополнительного электронного оборудования. в автомобилях (далее — сертифицированный сервисный центр).
Автосигнализация KGB FX-3 предназначена для стационарной установки на транспортном средстве с питанием от бортовой сети напряжением 12 В постоянного тока, отрицательный полюс аккумуляторной батареи соединен с массой транспортного средства. Перед установкой автосигнализации KGB FX-3 на автомобиль сначала подключите к ней все провода в пробном режиме, убедитесь, что все подключения выполнены правильно, подключите питание от аккумулятора и убедитесь, что автосигнализация работает. должным образом.
Если установка автосигнализации KGB FX-3 требует просверливания отверстий или любой другой переделки заводских деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера о правильности такого вмешательства в конструкцию. Никогда не устанавливайте центральную автомобильную сигнализацию в местах, где она может стать очень горячей, например, от прямых солнечных лучей или горячего воздуха от системы обогрева автомобиля
. Также избегайте мест, где центральный блок автосигнализации и его компоненты будут подвергаться сильным вибрациям или попаданию на них пыли или грязи. Используйте только крепеж, входящий в комплект для установки автосигнализации.
В этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект для установки автосигнализации KGB FX-3, может привести к неисправности.Во время мойки автомобиля вода и моющие средства не должны попадать на поверхность или внутрь центральной автосигнализации KGB FX-3, на ее компоненты (сирену, датчики, антенный модуль, концевые выключатели), так как это может повредить автосигнализацию. Для обеспечения влагонепроницаемости рекомендуется изначально устанавливать компоненты автосигнализации в недоступных местах протока и брызг жидкости
, а при необходимости принять меры предосторожности при мытье или накрыть (обернуть) компоненты доступным бытовым водонепроницаемым материалом, например пластиком. обертка и т. д.Никогда не вставляйте какие-либо предметы в центральный блок автосигнализации или его компоненты, чтобы не повредить электронные блоки и системы. При подозрении на поломку не пытайтесь самостоятельно вскрыть корпус автосигнализации (ее комплектующие) и исключите заказ диагностики и / или ремонта некомпетентным
человеком. Если автосигнализация неисправна, обратитесь в сертифицированный сервисный центр. Уборка. Не пытайтесь чистить брелок-передатчик или другие компоненты автосигнализации с помощью агрессивных жидкостей, растворителей или химикатов, так как это может ухудшить его внешний вид.Для очистки используйте чистую сухую хлопчатобумажную ткань (мягкую щетку). В связи с постоянной работой по совершенствованию автосигнализации, повышению ее надежности и улучшению эксплуатационных характеристик, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном Руководстве.

ФУНКЦИИ СИСТЕМНЫХ БРЕЛОК KGB FX-3 БРЕЛОКИ УПРАВЛЕНИЯ
В комплект системы входит один 3-х кнопочный передатчик с двусторонней связью и ЖК-дисплеем и один 4-х кнопочный передатчик: Назначение кнопки I 3- Пульт дистанционного управления кнопочный с ЖК-дисплеем является программируемым. Назначение кнопки II выбирается оперативно перемещением курсора на дисплее брелока с помощью кнопки «Звездочка».

Автосигнализация KGB FX-3 выполняет присущие ей функции либо автоматически, либо по сигналам с брелока при нажатии кнопок. Некоторые из предоставленных функций и некоторые параметры работы системы могут быть изменены программированием. 3-кнопочный передатчик с двусторонней связью и ЖК-дисплеем позволяет управлять всеми функциями системы.Кроме того, каждый раз, когда используется этот передатчик, система будет посылать
специальных сигналов, подтверждающих выполнение конкретной команды («обратная связь»). В результате на ЖКИ 5-кнопочного брелока появится соответствующая индикация, а встроенный в передатчик брелока миниатюрный динамик издаст звуковой сигнал подтверждения
.
Если для управления сигнализацией используется более одного пульта дистанционного управления, то состояние автомобиля и автосигнализации будет отображаться только на дисплее пульта дистанционного управления, с которого была подана последняя команда.
При срабатывании системы (независимо от того, используется ли режим тревоги «Стандартный» или «Бесшумный»), она немедленно передает сигнал тревоги на 5-кнопочный брелок-передатчик, при этом включается динамик и / или встроенный вибратор передатчика сработает (в зависимости от выбранного режима оповещения брелока
), а на ЖКИ будет отображаться индикация охранной зоны, которая сработала в системе.
На случай неработоспособности или потери основного пульта ДУ с двусторонней связью и жидкокристаллическим дисплеем в системе есть дополнительный 4-х кнопочный пульт без обратной связи со стандартным диапазоном.Большинство функций и режимов работы сигнализации можно активировать и с этого брелока, но далее инструкция по эксплуатации написана для случая использования основного брелока с ЖК-дисплеем.

Охранная система KGB FX-3 ver.2 имеет максимум возможностей: указание 5 охранных зон автомобиля, различные алгоритмы постановки на охрану и активацию режима Anti-HiJack, отключение датчика удара в охранном режиме, управление замками дверей с брелок и от ключа зажигания, режим иммобилайзера, вызов автовладельца и т. д.

В охранной системе KGB FX-3 ver.2 представлен новый тип брелоков с двусторонней связью, они имеют прорезиненное покрытие и повышенную устойчивость к механическим воздействиям. Брелок используется для программирования режимов и параметров системы.

Оригинальный многофункциональный брелок с цветным ЖК-дисплеем

— Прорезиненное покрытие для исключения скольжения брелка в руках и повышенной устойчивости к механическим воздействиям.
— Непрерывная индикация состояния 5 охранных зон с индикацией состояния системы в виде пиктограмм.
— Режим энергосбережения Энергосбережение в брелоке-передатчике с двусторонней связью с увеличенным сроком службы батареи.
— Люминесцентная подсветка дисплея. Возможность считывать информацию с дисплея брелока в ночное время.

Усиленная защита от кражи

— Ввод программируемого 2-значного личного кода для подтверждения снятия автомобиля с охраны. Надежная защита автомобиля от угона в случае утери или кражи брелока.
— Две функции блокировки двигателя и иммобилайзера.
— В случае ограбления автомобиля активируется безопасное отключение двигателя в режиме Anti-HiJack.
— Приоритетное отпирание водительской двери. Злоумышленники не смогут проникнуть в обезоруженный автомобиль через заднюю и переднюю правые двери.

Максимальные сервисные функции и комфорт

— Постановка на охрану без использования передатчика.
— При использовании функции «поиск автомобиля» автомобиль начинает подавать световые и звуковые сигналы, что позволяет определять местонахождение автомобиля на больших стоянках.
— Функция «Комфорт», одновременное запирание дверей, закрывание окон e. окна, закрытие эл. люк при постановке на охрану.
— Постановка на охрану при работающем двигателе при необходимости ненадолго покинуть автомобиль.

Технические характеристики КГБ FX-3 вер. 2:

Функции безопасности
	Брелоки в комплекте	Прорезиненный 3-кнопочный с ЖК-дисплеем + 4-кнопочный
	Радиоканал, МГц	434
	Рабочий диапазон в режиме управления, м	до 600
	Радиус действия в режиме тревоги, м	до 1200
	Динамический код с защитой от сканирования и перехвата	Keeloq ™
	Блокировка стартера нормально разомкнутым реле	+
	Выходы для дополнительной блокировки двигателя	внешний / внутренний
	Улучшенный удаленный режим паники	+
	Исключение неисправной зоны при постановке на охрану с указанием зоны / триггера	+
	Память на 1-2 последних срабатывания системы с индикацией зоны / триггера	1
	Количество независимых зон защиты	5
	Функция защиты от ложных срабатываний FAPC ™	+
	Режим пассивной блокировки двигателя (иммобилайзер)	+
	Функция Anti-HiJack	+
	Снятие с охраны в 2 этапа	+
	Бесшумная постановка и снятие системы с охраны	+
	Возможность зонального отключения датчиков системы	+
	Постановка на охрану без использования передатчика	+
	Программируемый персональный код из 1, 2 или 3 цифр для выключения системы	1/2
	Даллас кодовый ключ	—
Сервисные функции
	Часы, будильник, таймер обратного отсчета в двустороннем передатчике	+
	Функция оповещения о вибрации с помощью двустороннего передатчика	+
	Выход 2-го радиоуправляемого канала управления замком багажника или дополнительными устройствами	+
	Выход 3-го радиоуправляемого канала для управления дополнительными устройствами	+
	Универсальный программируемый выход для дополнительных устройств	—
	Режим работы камердинером	+
	Предупреждение о низком заряде батареи передатчика	+
	Функция вызова автовладельца	+
	Функция поиска автомобиля	+
	Автоматическое запирание / отпирание дверей при включении / выключении зажигания	+
	Дистанционное измерение напряжения бортовой сети автомобиля	—
	Дистанционное измерение температуры в салоне автомобиля	+
	Дистанционное измерение температуры в моторном отсеке	—
Функции управления двигателем
	Постановка системы на холостом ходу	+
	Турботаймер	—

Охранная система KGB FX-3 ver. 2 имеет максимум возможностей: индикация 5 охранных зон автомобиля, различные алгоритмы постановки на охрану и активации режима Anti-HiJack, отключение датчика удара в режиме охраны, управление замками дверей с брелока и с ключа зажигания, иммобилайзер. режим, вызов автовладельца и др.

В охранной системе KGB FX-3 ver.2 представлен новый тип брелоков с двусторонней связью, они имеют прорезиненное покрытие и повышенную устойчивость к механическим воздействиям.Брелок используется для программирования режимов и параметров системы.

Оригинальный многофункциональный брелок с цветным ЖК-дисплеем

Усиленная защита от кражи

— Ввод программируемого 2-значного персонального кода для подтверждения снятия автомобиля с охраны. Надежная защита автомобиля от угона в случае утери или кражи брелока.
— Две функции блокировки двигателя и иммобилайзера.
— В случае ограбления автомобиля активируется безопасное отключение двигателя в режиме Anti-HiJack.
— Приоритетное отпирание водительской двери. Злоумышленники не смогут проникнуть в обезоруженный автомобиль через заднюю и переднюю правые двери.

Максимум сервисных функций и комфорта

Технические характеристики KGB FX-3 ver. 2:

Функции безопасности
	Брелоки в комплекте	Прорезиненный 3-кнопочный с ЖК-дисплеем + 4-кнопочный
	Радиоканал, МГц	434
	Рабочий диапазон в режиме управления, м	до 600
	Радиус действия в режиме тревоги, м	до 1200
	Динамический код с защитой от сканирования и перехвата	Keeloq ™
	Блокировка стартера нормально разомкнутым реле	+
	Выходы для дополнительной блокировки двигателя	внешний / внутренний
	Улучшенный удаленный режим паники	+
	Исключение неисправной зоны при постановке на охрану с указанием зоны / триггера	+
	Память на 1-2 последних срабатывания системы с индикацией зоны / триггера	1
	Количество независимых зон защиты	5
	Функция защиты от ложных срабатываний FAPC ™	+
	Режим пассивной блокировки двигателя (иммобилайзер)	+
	Функция Anti-HiJack	+
	Снятие с охраны в 2 этапа	+
	Бесшумная постановка и снятие системы с охраны	+
	Возможность зонального отключения датчиков системы	+
	Постановка на охрану без использования передатчика	+
	Программируемый персональный код из 1, 2 или 3 цифр для выключения системы	1/2
	Даллас кодовый ключ	—
Сервисные функции
	Часы, будильник, таймер обратного отсчета в двустороннем передатчике	+
	Функция оповещения о вибрации с помощью двустороннего передатчика	+
	Выход 2-го радиоуправляемого канала управления замком багажника или дополнительными устройствами	+
	Выход 3-го радиоуправляемого канала для управления дополнительными устройствами	+
	Универсальный программируемый выход для дополнительных устройств	—
	Режим работы камердинером	+
	Предупреждение о низком заряде батареи передатчика	+
	Функция вызова автовладельца	+
	Функция поиска автомобиля	+
	Автоматическое запирание / отпирание дверей при включении / выключении зажигания	+
	Дистанционное измерение напряжения бортовой сети автомобиля	—
	Дистанционное измерение температуры в салоне автомобиля	+
	Дистанционное измерение температуры в моторном отсеке	—
Функции управления двигателем
	Постановка системы на холостом ходу	+
	Турботаймер	—

Microsoft Word — KGB FX-5 manual ver.

2 _10-2-2008_.doc

% PDF-1.4 % 314 0 объект > эндобдж 315 0 объект > поток PScript5.dll Версия 5.22008-10-02T16: 19: 46 + 04: 002008-10-02T16: 19: 46 + 04: 00application / pdf

Microsoft Word — KGB FX-5 manual ver.2 _10-2-2008_.doc

селезнев

Acrobat Distiller 8.0.0 (Windows) uuid: d57a44e8-8b98-4c38-95c0-813cfe260781uuid: c71dc7bb-c059-4cac-82cd-390b2d69f1fa конечный поток эндобдж 70 0 объект > эндобдж 311 0 объект > эндобдж 310 0 объект > эндобдж 12 0 объект > эндобдж 71 0 объект > эндобдж 144 0 объект > эндобдж 195 0 объект > эндобдж 253 0 объект > эндобдж 246 0 объект > эндобдж 254 0 объект > эндобдж 257 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > поток h ތ Un1Wh \ qw! DlDdP @ ~ *; L4i / W> 8 ~ p8 bJE7} $ EcR

.
