Как настроить сабвуфер Мистери. Правильная настройка активного саба Mystery

Американская компания «Mystery» выпускает бытовую технику бюджетного сегмента, но отличающуюся высокими техническими характеристиками. Одним из основных направлений бренда является производство качественной автомобильной акустики. Компания выпускает активные акустические системы со встроенными усилителями и низкочастотные динамики для самостоятельного изготовления басовых колонок. Устройства отличаются по дизайну корпуса, выходной мощности и некоторым другим параметрам. Усилители низкой частоты, встроенные в низкочастотную акустику имеют ряд специальных регулировок. Правильно настроить активный сабвуфер Мистери нужно для оптимального воспроизведения басовых частот.

Как настроить активный сабвуфер в машине

Чтобы правильно настроить активный сабвуфер «Mystery» в машине, его нужно сначала установить на выбранное место. От расположения колонки зависит точная регулировка параметров.

Все модели активных акустических систем данного бреда имеют типовую заднюю панель, поэтому подключение и настройка различных моделей ничем не отличается.С левой стороны первым расположен разъём прямоугольной формы «Highinput». Это вход высокого уровня. Он предназначен для подачи на низкочастотный блок, сигнала с выхода автомобильной магнитолы. Этот сигнал предназначен для работы встроенных акустических систем, поэтому он поступает сразу на оконечный каскад, минуя предварительный усилитель. Далее находится разъём «Remote». Сюда специальным кабелем можно подключить дистанционный регулятор мощности низкочастотного канала. Чтобы не прокладывать в автомобиле лишний провод, этой регулировкой обычно не пользуются.

Разъём«Lowinput» предназначен для подачи на вход УНЧ звукового сигнала с линейного выхода автомобильной магнитолы. Он является входом низкого уровня, поэтому сигнал проходит через тракт предварительного усиления. Вход имеет два канала «Левый» (Left) и «Правый» (Right), которые выполнены на разъёмах «Тюльпан». Далее расположены основные настройки усилителя низкой частоты. В акустической системе «Mystery» их всего три:

Gain – min-max
L.P.F – 40 Hz-250 Hz
Bass – 0 dB-18 dB

Светодиодный индикатор «Power» сигнализирует о включении питания, а красный индикатор «Prot» загорается, если сработала встроенная защита усилителя. Питание на активную низкочастотную систему приходит через стандартный автомобильный разъём «Power». На отмеченные контакты подаётся напряжение + 12V иGND (масса). К этому же разъёму подключается провод дистанционного управления «REM». Он предназначен для включения питания усилителя одновременно с автомагнитолой.

Настройка сабвуфера Мистери в авто

Как правильно настроить сабвуфер Mystery в машине. Перед настройкой параметров усилителя активной басовой колонки система должна быть подключена к электропитанию. Настройка активного саба Мистери выполняется в два этапа. Сначала настраивается регулятор «Gain».

Это регулировка не является установкой уровня громкости, а позволяет согласовать между собой автомобильную магнитолу и активную низкочастотную колонку. На головном устройстве нужно поставить запись музыкального фрагмента с чистым звучанием. Для этой цели не подойдёт тяжёлый рок, где музыкальные инструменты звучат с искажениями и различными электронными эффектами. Можно использовать запись исполнения классического произведения на акустической гитаре. Сначала регулятор «Gain» на усилителе устанавливается на минимум. Регулятором громкости магнитолы уровень звука повышается до появления искажений. Затем уровень уменьшается до появления чистого звука. Затем поворачивая регулятор «Gain» в сторону увеличения так же добиваются возникновения искажений. После этого регулятор смещают влево до их пропадания. Согласование магнитолы и усилителя на этом закончено.

Для точной настройки активного сабвуфера «Mystery» в машине нужно выбрать частоту среза фильтра низких частот и выставить регулятор «Bass». Если L.P.Fимеется на головном устройстве, то лучше использовать его. Два фильтра включать не рекомендуется. Полоса среза ФНЧ зависит от полосы звукового диапазона, которую воспроизводят другие колонки в автомобиле. Если они работают в средней полосе, то частоту подавления нужно брать более высокую. Это может быть 150-200 Гц. Когда колонки хорошо воспроизводят басовые ноты, то «резать» можно ниже в диапазоне 50-60 Гц. Регулятор «Bass» обеспечивает подъём усиления низких частот до 18 dB. Этой настройкой нужно пользоваться очень осторожно. Если сильно поднять басовые частоты, то звук будет искажённым, а выходные каскады усилителя при этом будут перегружаться. Есть мнение, что этот регулятор лучше вообще не трогать.

Рассмотрим как сделать сабвуфер мощнее

Как сделать сабвуфер мощнее

Как сделать сабвуфер мощнее — это вопрос, который интересен большому количеству пользователей. Ведь именно с помощью сабвуфера можно сделать так, чтобы низкие частоты также были хорошо отличны от других элементов мелодии.
Кроме того, с таким сабом басы зазвучат еще громче и качественнее. Из этой статьи читатель узнает, как сабвуфер сделать мощнее.

Как сделать саб мощнее

Как сделать мощнее сабвуфер

Естественно, чтобы буфер стал более мощным, необходимо использовать специальные усилители звука(см.Усилитель класса d для сабвуфера: преимущества и отличие от других).
Если в акустическую систему будет добавлен еще и усилитель, то в результате можно будет достичь следующего:

Станет выше не только мощность звучания, но улучшится также и качество воспроизводимых композиций. В таком случае усилитель звука будет выступать в роли источника энергии. С его помощью будет осуществляться управление динамиками, а также и самим сабвуфером. Кроме того, для этого пользователю не придется прилагать никаких усилий.

Настройка сабвуфера

Примечание: это связано с тем, что сабвуферы не имеют ограничений воспроизводства. Другими словами, мелодия будет звучать одинаково хорошо на любом уровне громкости (и на самой низкой, и на самой высокой).

В некоторых случаях, прибор покупается уже после того, как был монтирован головной аппарат. Но дело в том, что почти все современные магнитолы обладают встроенным усилителем звука. Поэтому перед тем, как идти покупать дополнительный агрегат, рекомендуется убедиться, что он нужен;
Если акустическая система является слишком мощной, то для ее работы может потребоваться большое количество энергии. Сабвуфер также обладает высокой мощностью, поэтому он требует большого количества энергии для хорошей производительности. Многие магнитолы не в состоянии это обеспечить, поэтому и приходится покупать дополнительно усилитель.

Сабвуфер слушать

Примечание: любой сабвуфер требует установки дополнительного усилителя, если пользователь хочет получить, действительно, качественное звучание.

Виды усилителей

В настоящее время отличают несколько основных видов усилителей звука:

Моно-усилители, предназначенные для низкочастотных сабвуферов;
Двухканальные, которые используются, если в машине установлена только фронтальная акустика. В таком случае такой усилитель позволяет уменьшить расход энергии аккумулятора, поскольку он воздействует только на одну пару колонок;
Трехканальные, которые необходимы в случае, если в автомобиле помимо фронтальной акустики есть еще и сабвуфер;
Четырехканальные. Это устройство, с помощью которого можно усилить всю акустическую систему, а не только отдельные ее элементы.

Колонки с сабвуфером

Усиление сабвуфера

Из всей акустической системы, сложнее всего усилить именно сабвуфер. Поэтому в настоящее время в продаже можно встретить огромное количество разнообразных усилителей для этого компонента акустической системы.
Они имеют специализированное предназначение и используются только для усиления низкочастотников.

Усиление буфера

Если появилась необходимость усовершенствования звучания сабвуфера, то нужно учитывать следующие моменты:

1-канальные усилители нормально функционируют только с широким диапазоном сопротивления. В таком случае уже есть дополнительная настройка тембра звучания голосов. Также имеются отдельные фильтры, которые помогают басам выдавать всю свою мощность;
Двух- и четырехканальные устройства тоже отлично усиливают сабвуфер. Однако они не могут справиться с эффектом низкого импеданса. Это связано с тем, что они чересчур быстро нагреваются, когда сабвуфер играет на полную катушку.

Полезная схема усиления

Примечание: поэтому идеальным вариантом для сабвуферов являются такие усилители, которые позволят выдавать сабу сбалансированный звук. Рекомендуется выбирать устройства с параметрами 50-200 Вт.

Что нужно учитывать

Важно понимать, что найти подходящий усилитель – это дело нехитрое.
В этом процессе необходимо учитывать такие моменты:

Сопротивление сабвуфера должно быть номинальным. В противном случае одно из устройств выйдет из строя;
Усилитель должен обладать достаточной мощностью для того, чтобы выдерживать нагрузки, появляющиеся из-за воздействия саба;
Наиболее подходящую мощность называют номинальной или RMS. Это такая мощность, которую сабвуфер способен выдержать без изменения параметров.

Примечание: для усилителя такая мощность должна быть максимальной.

Выбор правильного усилителя

В настоящее время существует несколько мнений по поводу того, каким же должен быть усилитель для сабвуфера:

Он должен быть слабее динамика;
Оба устройства должны обладать одинаковой мощностью;
Усилитель должен быть мощнее.

5-канальный усилитель

Давайте рассмотрим каждый из этих вариантов подробнее, чтобы узнать, какой из них является оптимальным.
Многие считают, что первый вариант вообще никуда не годится. Но на самом деле они ошибаются. Использование усилителя с меньшей мощностью, чем у саба все-таки имеет право жить, но специалисты не рекомендуют делать этого. Спустя некоторое время устройство может перегореть из-за большой нагрузки на него.
Если мощность обоих устройств имеет одинаковые показатели, то это тоже не очень хорошо. В таком случае может появиться серьезная проблема – перегрев звуковой катушки. А это, в свою очередь, повлечет за собой разные последствия.
Наиболее подходящий вариант – это, когда мощность усилителя выше. Кроме того, желательно, чтобы этот показатель был выше хотя бы в 1,5-2 раза.

Усилитель для сабвуфера Блаупункт

Подключение усилителя к сабвуферу может быть выполнено своими руками. Однако нужно учитывать, что этот процесс непростой (в особенности, если использовать пассивное устройство).
Поэтому перед началом работы следует ознакомиться с фото на эту тему. Если где-то будет найдена видео инструкция – это будет самый лучший вариант. В ней можно будет найти подробное описание работы. Тем более, что цена этого процесса в салоне может ударить по карману.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Правильная настройка сабвуфера в машине

Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.

Содержание статьи:

Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.

Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине.

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

Настройка LPF (low pass filter) фильтра

Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.

Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.

Настройка «сабсоника»

После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

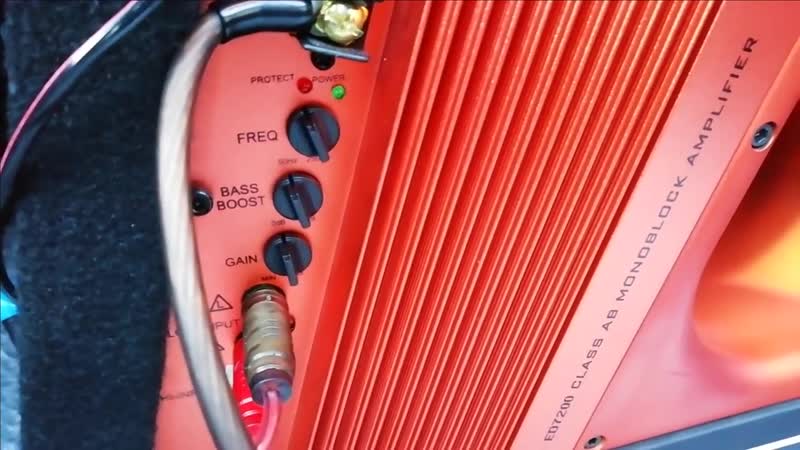

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

ЕЩЁ

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине — это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Сохранить

Как правильно настроить сабвуфер в машине, музыка для настройки

Задача автомобильного сабвуфера — качественное воспроизведение низких частот. Именно эта часть акустической системы отвечает за «качающие» басы. Однако для достижения нужного результата мало купить хороший сабвуфер в машину — надо правильно его настроить, а для этого придётся уделить внимание огромному количеству нюансов.

Зачем нужно настраивать сабвуфер

Прежде всего настройка акустики необходима для усиления требуемых частот и увеличения «драйва» музыки. Теоретически без этого процесса можно обойтись, используя заводские пресеты (т. е. настройки). Однако их качество устраивает далеко не всех. Во-первых, на заводе не учитывают особенности салона вашей машины. Во-вторых, производители аппаратуры совершенно не в курсе ваших музыкальных предпочтений.

Многие владельцы автомобилей считают, что наличие большого и мощного савбуфера гарантирует отличное качество звучания музыки

Готовим технику к регулировке

Сначала надо уделить внимание процессу установки техники в автомобиле. Подходящее место выбирается в зависимости от того, какой сабвуфер используется — активный или пассивный.

Как отрегулировать активный савбуфер

Активный вариант акустики состоит из двух корпусов. В одном располагается усилитель, в другом — основное приспособление. Устанавливать такую технику относительно просто. Основной компонент чаще всего ставят под водительским сиденьем, поскольку эту место расположено недалеко от аккумулятора — не придётся возиться с проводами. Однако это несколько приглушит звучание басов, да и возникающая в некоторых моментах вибрация нравится не всем.

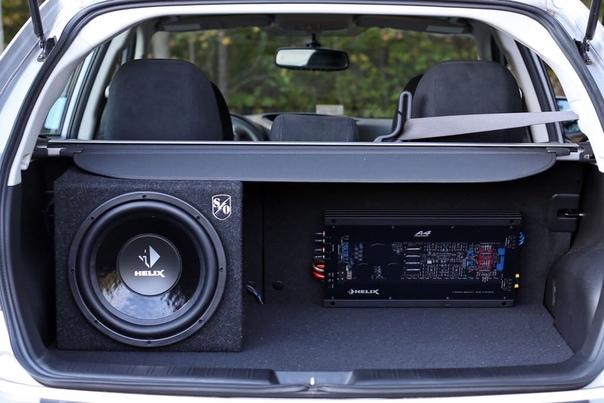

Активный сабвуфер прост в установке, но требует тщательной настройки

Также можно разместить компонент в заднем сиденье или на специальной полке. Это даст возможность лучше распределять звук по салону, но нужно будет использовать несколько проводов. Возьмите два провода: узкий и широкий. Соедините их с клеммами акустической техники. Широкий провод надо прикрепить к клемме «+» на АКБ, а узкий — с магнитолой.

Большинство моделей активной техники оснащается относительно слабым басовым усилителем. Добиться нормального звука можно лишь при прослушивании на небольшой громкости. Её увеличение приводит к появлению хрипов и других искажений. Чтобы этого не было, уделите особое внимание настройке.

Как настроить пассивную акустику

Пассивные сабвуферы не имеют встроенного усилителя, но его можно подключить отдельно. Только следите за тем, чтобы мощность основного компонента была меньше, чем мощность усилителя, иначе он перегреется!

Пассивный сабвуфер популярен у большинства водителей-меломанов

Выбираем музыку для настройки

На этапе подбора подходящих треков можно действовать двумя методами:

купить специальный диск (он продаётся во многих автомагазинах). На него записаны композиции с разными инструментами, с помощью которых можно определить недочёты отдельных компонентов акустической системы;
использовать обычную музыку. Выбирайте композиции, в которых хорошо записан бас. Однако он не должен быть электронным! Нужны только «живые» инструменты — бас-гитара, контрабас и т. д. Проигрывайте композиции на невысокой громкости, чтобы исключить вероятность повреждения техники.

Для правильной настройки савбуфера выбирайте треки с «живой» музыкой, где присутствуют качественные басы

Как правильно регулировать параметры настройки

Важно учесть личные предпочтения водителя. В целом настройки зависят от того, какую музыку вы слушаете.

Поклонникам рэпа, хип-хопа и дабстепа часто нравится «глубокий» бас, который заставляет все тело вибрировать. Чтобы его получить, надо установить звук на уровень около 30–50 Гц. Кстати, эти жанры — пожалуй, единственные, где вообще используются такие низкие звуки.
Если вы предпочитаете инструментальную музыку, то минимальный уровень частот будет составлять 40 Гц. Ниже — просто не нужно. Более того, если настроить басы слишком низко, контрабас и бас-гитара потеряют обертоны, а значит, звук станет «искусственным», словно «электронным».

Поклонникам «клубной» музыки («хаус», «транс») тоже не требуются слишком низкие частоты. Для воспроизведения драм-машин требуется область от 40 до 100 Гц.

Важно согласовать сабвуфер с мидбасом, иначе низкие частоты потеряют эмоциональность. Это вредно и для «живых» инструментов, и для электронной музыки.

С переключателями савбуфера BASS и LPF вам нужно будет экспериментировать

Нюансы настройки акустической системы автомобиля

Итак, приступаем к настройке. Процесс выполняется в несколько этапов:

Включение фильтра нижних частот. Это делается для минимизации высоких и средних частот, чтобы слышались только басы. Для этого в технике имеется частотный фильтр. Он обычно называется «ФНЧ», Low Pass Filter, LPF или LF. Компонент может находиться на магнитоле, усилителе или сразу на обоих местах.

Предварительная настройка частоты и громкости. Найдите регулятор, который отвечает за частоту фильтра. На усилителях он часто имеет округлую форму и снабжается надписью Frequency. Необходимо установить показатель на 80 Гц. Благодаря этому усиливаться будут только нижние частоты, а остальные начнут воспроизводиться в сильно ослабленном виде. Также найдите переключатель чувствительности. Он сопровождается надписью Level или Gain. Установите громкость сабвуфера относительно остальных динамиков. Только не ставьте слишком высокий показатель, иначе бас лишится «естественности» звучания.
Выбор полярности включения. Некоторые считают, что при подключении динамиков надо строго соблюдать полярность. Это не совсем так. От того, как были подключены компоненты, зависит только то, в какую сторону будет двигаться диффузор динамика, что влияет на звучание. Чтобы настроить параметр, включите музыку, в которой низкие частоты обеспечиваются хорошо различимыми инструментами. Выберите вариант подключения, при котором звук из сабвуфера практически не будет отличаться от звучания основных компонентов акустики. Обязательно проверьте, как чувствуется музыка на задних и передних сиденьях. Кстати, все это надо делать с закрытыми дверями! Если вы слышите, что бас доносится только сзади — значит, что-то не так. Если не получается добиться нужного результата, немного уменьшите громкость и попробуйте снова.
Регулировка «сабсоника». «Сабсоник» – это подтональный фильтр, который убирает слишком низкие звуки. Это важно, поскольку чересчур мощный бас может повредить компоненты акустической системы. Оптимальный вариант — настроить «сабсоник» примерно на 20 Гц. Если вы любите слушать бас на максимальной громкости, можно увеличить этот показатель до 40 Гц. Особенно важно уделять внимание этому параметру, если вы используете сабвуфер с фазоинвертором.
Настройка сабвуфера в сочетании с динамиками средних басов. Снова регулируем фильтр нижних частот и громкость. Ориентируемся на свои вкусы. Например, любителям «мягкого» баса рекомендуется уменьшить показатель на фильтре и повысить громкость. Поклонникам «жёсткого» баса понравится увеличение частоты фильтра.

«Cабсоник» отвечает за сохранность ваших динамиков

Видео: подробнее о настройке характеристик звучания

Как не допустить распространённых ошибок

Многие владельцы авто считают, что если диффузор активно движется и чуть ли не «выпрыгивает» из динамика, то это свидетельствует о правильной настройке басов. На самом деле всё совсем не так. Это значит, что у вас имеются проблемы с настройкой фильтра низких частот. Если его отрегулировать, звучание станет намного более чётким и «упругим», пропадёт гудение.

Ещё одна ошибка — расположение овальных динамиков и сабвуфера в задней части машины. В этом вопросе важно не переусердствовать. Овальные динамики и сами по себе издают довольно низкие звуки, так что если расположить их рядом с сабвуфером, вы сильно потеряете в «сочности» басов.

Не настраивайте савбуфер таким образом, что слушать музыку в машине будет вредно для здоровья

Трудно дать универсальную инструкцию по регулировке акустической системы авто — все слишком сильно зависит от личных предпочтений. Однако, следуя вышеизложенным правилам, вы добьётесь хорошего звучания и уже потом сможете настроить акустику своими руками под индивидуальные требования.

Настройка сабвуфера: как настроить сабвуфер правильно

Автомобильный сабвуфер является важным элементом в составе комплексных акустических систем. При этом важно не только правильно подобрать и подключить саб, но и выполнить его настройку.

На практике, только после настойки сабвуфер начинает выдавать желаемое звучание. Далее мы рассмотрим, как выполняются настройки сабвуфера, на какие параметры нужно обращать внимание, а также как настроить усилитель под сабвуфер.

Содержание статьи

Настройки сабвуфера в автомобиле

Прежде всего, важно понимать, что саб является элементом для воспроизведения низких частот. Если просто, сабвуфер воспроизводит бас. Фактически, низкочастотный динамик имеет диффузор, который колеблется, создавая сжатия и разряжения воздуха.

В случае, когда колебания происходят с частотой от 16-20 раз в сек. (16-20 герц) до 14-18 тыс. раз в сек. (14-18 килогерц), человек воспринимает это как звук. При этом бас представляет собой нижний диапазон таких звуковых колебаний (от 20 до 150 Гц.).

Такую частоту колебаний имеют диффузоры сабвуферов, а также мидбасовых динамиков. Условно, колебания до 50 Гц это низкий бас, 50-100 средний бас, 100-150 верхний бас. Так вот, правильная настройка сабвуфера в машине позволяет значительно расширить динамический диапазон.

Фактически, тонкая настройка саба начинается еще на этапе проектирования короба, куда ставится НЧ динамик. Также отдельно учитываются характеристики сабвуферного динамика, стиль и тип музыки, которая чаще всего будет прослушиваться, особенности усилителя на саб и т.д. Так или иначе, если саб проектируется с нуля или уже идет готовым решением в корпусе, правильный подход позволяет получить хорошее звучание.

Частота сабвуфера

Перейдем к настройкам. После того, как сабвуфер правильно подключен к усилителю, прежде всего, начать следует с настройки LPF фильтра (low pass filter). Чтобы это сделать, нужно на усилителе на саб или на ГУ включить фильтр LPF. Если просто, этот фильтр позволяет подать на НЧ динамик только низкие частоты, срезав при этом средние и высокие.

В качестве примера, часто выставляется частота среза для сабвуферов от 50 до 63 Гц. Фильтр нужно выставить на указанную частоту, после чего производится дополнительная корректировка.

Лучше всего настраивать LPF на головном устройстве. Если такой возможности нет, тогда срез регулируется на самом усилителе. При этом одновременно задействовать фильтр на усилителе и ГУ не рекомендуется.

Еще добавим, что LPF не отрезает звук резко. На практике, если саб настроен на 60 Гц, на 61 Гц звук также будет, но частоты будут ослаблены, появляется плавный спад. При этом плавность спада зависит от порядка фильтра. Выбрать порядок позволяют некоторые ГУ.

Например, Фильтр 4 порядка дает более плавный спад, тогда как фильтр 1 означает, что спад более резкий. Данный фильтр позволяет хорошо состыковать сабвуфер и мидбасовые динамики.

Сабсоник: настройка

Не вдаваясь в подробности, сабсоник является фильтром высоких частот, который работает в низкочастотной области. Если просто, сабсоник отрезает инфранизкие частоты, при этом пропускает более высокие. Обратите внимание, сабсоник присутствует не на всех усилителях. Если система собирается самостоятельно, желательно сразу подбирать такой усилитель на саб, где есть указанный фильтр.

На практике, сабсоник нужен для того, чтобы сабвуферный динамик не пытался воспроизвести частоты, выпадающие из слышимого диапазона (20 Гц и более низкие). Работая на таких частотах, заметно увеличивается ход диффузора, катушка может выйти из зазора и повредиться.

В свою очередь, сабсоник срезает ультранизкие частоты, что не позволяет динамику превышать допустимый ход. В результате увеличивается срок службы динамика, а также улучшается качество воспроизведения слышимого басового диапазона, саб начинает играть чище и громче.

Настройка сабсоника выполняется путем среза на 5 Гц ниже частоты настройки порта фазоинвертора. В качестве примера, если частота настройки 35 Гц, сабсоник настраивается на 30 Гц. Для подстройки необходимо задействовать данную опцию и прокрутить регулятор для получения нужных значений.

Настройка Gain или Level

Настройка уровня входной чувствительности сабвуфера и его регулировка осуществляется на усилителе. Как правило, это обычный регулятор с цифрами (часто, от 0.3 до 5 В). Обратите внимание, многие полагают, что это уровень громкости на усилителе.

На самом деле, это не так. Регулятор Level или Gain позволяет согласовать уровень магнитолы или ГУ с усилителем. Настройка может производиться разными способами, при этом общая суть сводится к следующему:

на сабвуфер от магнитолы подается аудиосигнал с настроенной частотой;
при этом на усилителе сначала уровень входной чувствительности ставится на минимум;
далее на ГУ увеличивается громкость до того момента, пока появляются искажения;
затем ручку громкости нужно вернуть назад до того момента, пока искажения пропадут;
после начинают вращать регулятор «GAIN» до момента появления искажений;
затем регулятор возвращается назад, чтобы звук стал чистым.

Добавим, что для точной настройки сабвуфера в машине оптимально использовать осциллограф. Данное решение позволяет настроить уровни гибко, исключая даже малозаметные искажения.

Акустическая фаза сабвуфера и выставление задержки

Начнем с фазировки. В ряде случаев можно заметить, что саб играет отдельно от фронтальной акустики, звук сабвуфера явно прослушивается из багажника. Такая настройка является неправильной.

Если просто, фаза сабвуфера позволяет «сдвинуть» звучание сабвуфера вперед. В результате саб звучит цельно и однородно вместе с фронтальными динамиками.

Так вот, на усилителях зачастую имеется регулятор фазы (фазовращатель). При выборе усилителя желательно приобретать именно такой, где есть подобная функция. Также фазу можно изменять на ГУ, где также часто есть данная опция. Если регулятора фазы нет на усилителе и магнитоле, тогда можно поменять местами провода «+» и «-» на самом динамике.

Разобравшись с фазой, далее следует перейти к настройке задержек. Обратите внимание, задержки можно выставлять только на процессорных магнитолах или же в том случае, если имеется внешний процессор.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете о том, какой сабвуфер выбрать, а также по какой схеме подключать саб в автомобиле и на что обращать внимание при подключении сабвуфера своими руками.

Данная настройка нужна в том случае, если импульсные характеристики недостаточны и бас «запаздывает». На практике, это проявляется таким образом, что фронт уже отыграл ноту, при этом сабвуфер отыгрывает несколько позже, то есть с задержкой. Именно по этой причине нужна корректировка задержки, чтобы позволить фронтальной акустике и сабвуферу отыгрывать синхронно.

Подстройка мидбаса и сабвуфера

Как показывает практика, настройка саба должна быть выполнена так, чтобы низкочастотник хорошо сочетался с фронтальной акустикой, не возникало провалов по частотам и т.д. Другими словами, мало настроить сабвуфер, так как мидбасовые динамики также потребуют подстройки.

В качестве примера, если настройки сабвуфера предполагают верхний срез на 63 Гц, при этом мидбасы срезаны на 100 Гц снизу, в этом случае может возникать провал. Другая частота срезов приводит к тому, что определенные частоты «выпирают», тогда как другие прослушиваются хуже.

Для правильной настройки потребуется сделать плавным участок АЧХ, слегка изменяя частоты срезов LPF и HPF. Делается это как на слух, так и при помощи RTA-анализатора. Главное, добиться плотного и объемного звучания, чтобы не было «выпадения» по частотам.

Что в итоге

Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без соответствующей настройки сабвуфер может звучать слишком тихо или громко.

Также сам может не отыгрывать весь частотный диапазон, воспроизводить бас с искажениями, плохо сочетаться с фронтальной акустикой и т.п. Чтобы получить качественное звучание, выше мы рассмотрели, как настроить сабвуфер, обращая внимание на срезы по частотам, фазу, настройки фильтров и т.д.

Пошаговое руководство, как настроить сабвуфер в машине своими руками

Благодаря сабвуферу удается получить более качественный звук и насладится хорошей музыкой в полной мере. Правда, для этого необходимо его настроить. В статье дается пошаговая инструкция, как настроить самостоятельно сабвуфер в своей машине.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.

Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений. Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении.

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

При правильной настройке низкочастотного сабвуфера будет создаваться впечатление, что звуки исходят из середины салона. В этом случае вопрос по настройки акустической системы можно считать закрытым.

Схема оптимального распределения звука

Видео «Настройка сабвуферного усилителя»

В этом видео рассказывается, как настроить сабвуфер в машине (автор ролика — Школа Автозвука Сергея Туманова).

Как устранить неполадки, когда отсутствует звук из активного сабвуфера.

Перейти к содержимомуГлавное менюSONY

Как настроить сабвуфер Мистери. Правильная настройка активного саба Mystery

Как настроить активный сабвуфер в машине

Настройка сабвуфера Мистери в авто

Рассмотрим как сделать сабвуфер мощнее

Как сделать саб мощнее

Виды усилителей

Усиление сабвуфера

Что нужно учитывать

Выбор правильного усилителя

Правильная настройка сабвуфера в машине

Какой должна быть правильная настройка сабвуфера в машине?

Настройка LPF (low pass filter) фильтра

Настройка «сабсоника»

Что нужно знать о фильтрах

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Настройка акустической фазы сабвуфера

Выставление задержек

Стык сабвуфера и мидбаса

Как правильно настроить сабвуфер в машине, музыка для настройки

Зачем нужно настраивать сабвуфер

Готовим технику к регулировке

Как отрегулировать активный савбуфер

Как настроить пассивную акустику

Выбираем музыку для настройки

Как правильно регулировать параметры настройки

Нюансы настройки акустической системы автомобиля

Видео: подробнее о настройке характеристик звучания

Как не допустить распространённых ошибок

Настройка сабвуфера: как настроить сабвуфер правильно

Настройки сабвуфера в автомобиле

Частота сабвуфера

Сабсоник: настройка

Настройка Gain или Level

Акустическая фаза сабвуфера и выставление задержки

Подстройка мидбаса и сабвуфера

Что в итоге

Пошаговое руководство, как настроить сабвуфер в машине своими руками

Инструкция по настройке

Этап 1

Этап 2

Этап 3

Этап 4

Рекомендации экспертов

Видео «Настройка сабвуферного усилителя»

Как устранить неполадки, когда отсутствует звук из активного сабвуфера.

7 конкретных вещей, которые вам нужно знать

7-ступенчатое руководство по круиз-контролю

Как правильно настроить продукт Photoshoot

Каждый раз или два напортачил, пробуя что-то новое. Вот что я узнал, настраивая свою первую фотосессию.

Как я уничтожил набор

Правильная настройка снимка продукта

| Краткое руководство по настройке усилителя

Общие термины

Макс (пиковая) против среднеквадратичной мощности

Прирост

Частота

Фильтры низких / высоких частот

Усиление басов

Настройка усилителя

Шаг 1: Настройка громкости и регулировки усиления

Шаг 2: Настройка частот

Шаг 3: усиление низких частот

Шаг 4. Возвращение к прибыли

Шаг 5. Завершите работу

Добавить комментарий Отменить ответ

Рубрики
