Варианты подключения турботаймера

Автор Дмитрий На чтение 5 мин. Просмотров 2.2k. Опубликовано

Представьте себе, что водитель останавливает авто, переводит ключ в положение OFF, а двигатель при этом не глохнет, продолжая работать ещё несколько минут. Здесь рассмотрены действия, выполняемые при эксплуатации автоматических турботаймеров. В действительности ещё есть «полуавтоматы». Их эксплуатировать несколько сложнее: когда автомобиль не движется, нужно изъять ключ из замка, а затем требуется активировать ручной тормоз. Если этого не сделать, мотор не остановится до тех пор, пока не закончится топливо. Просто, «полуавтомат» должен получить команду на старт отсчёта времени, а подаётся она замыканием микрокнопки «ручника».

Разбираемся с клеммами замка зажигания

Казалось бы, если можно реализовать опцию автоматического таймера, тогда зачем вообще говорить о «полуавтоматах»? В действительности полуавтоматический таймер легко будет подключить на любом авто, а вот об «автомате» такого сказать нельзя.

Посмотрите на схемы, приведённые ниже:

Подключение турботаймера в разных автомобилях

Здесь показано, как нужно подключать именно автоматический таймер. Допустим, наличие двух цепей зажигания (IGN и IGN2) в схеме авто не предусмотрено. Тогда без установки диода обойтись нельзя. Сам диод, показанный на схеме «А», должен пропускать значительную силу тока, в то время как падение напряжение на нём желательно свести к минимуму. На практике подобрать такую деталь оказывается непросто.

Сила тока, на которую рассчитан диод, должна превосходить цифры, указанные на корпусе предохранителя, защищающего коммутируемую цепь.

Клеммы замка зажигания принято обозначать так:

  • 30 – контакт, на который напряжение подаётся всё время;
  • 2 – клемма, соединяемая с контактом «30», когда ключ находится в положении ACC либо IGN. Через клемму «2» ток идёт в цепь питания аксессуаров;
  • 50 – контакт стартёра, получающий потенциал «+12 Вольт», когда ключ доводят до метки START;
  • 15 – клемма основной цепи зажигания. Она замыкается с 30-м контактом при повороте ключа к следующим меткам: IGN, START;
  • 15/2 – клемма второй цепи зажигания. Плюсовой потенциал на ней находится, когда ключ повёрнут к метке IGN, но не START.

Здесь всё должно быть понятно.

Рекомендуемый вариант для авто с одной цепью зажигания

Были рассмотрены две схемы, а сейчас появится ещё одна. На ней показано, как подключают полуавтоматический таймер:

Подключение полуавтоматического таймера

Реле, показанное на схеме, изготовитель может разместить вместе с электроникой турботаймера в одном корпусе. Тогда схема подключения будет выглядеть проще (рис. справа). Переключатель, коммутирующий «нулевой потенциал» – это микрокнопка «ручника» либо отдельная клавиша в салоне. Её наличие является обязательным.

Рассмотрим алгоритм работы полуавтоматических таймеров:

  • Как только ключ переводят в положение IGN, срабатывает реле, а на консоли загорается соответствующий индикатор;
  • Чтобы разомкнуть контакты реле, нужно активировать обратный отсчёт. Это действие производят, замыкая контакты микрокнопки.

Представим себе нестандартную ситуацию: ручной тормоз задействован, водитель поворачивает ключ в положение IGN а затем выключает зажигание снова. Тогда по истечении времени, заранее установленного в настройках, контакты реле должны разомкнуться. В общем, в ходе эксплуатации «полуавтомата» не появится каких-либо ситуаций, приводящих к неожиданным последствиям. Но внимательность сохранять рекомендуется.

Остаётся вопрос, какому из трёх рассмотренных вариантов отдать предпочтение в действительности. Ответить на него должен сам автовладелец.

Метод, который на практике лучше не использовать

Казалось бы, роль турботаймера может выполнять некий модуль, соединённый с клеммами «30» и «15» парой проводов. Как только на контакте «15» пропадёт напряжение, реле, встроенное в модуль, замкнёт между собой два провода, и ток в цепи будет восстановлен. Переключатель, активирующий старт отсчёта, здесь не применяется. Ток в цепи кратковременно пропадает, а затем он появляется снова.

Решения, в которых реализован указанный здесь принцип, на рынке присутствуют. Только вот любое реле обладает значительным временем срабатывания.

Не каждый двигатель рассчитан на то, чтобы основную цепь зажигания периодически размыкали. В действительности можно наблюдать вот что:

  • Турботаймер, сконструированный по рассмотренному здесь принципу, работает как нужно в 30-50% случаев;
  • В остальных случаях реле тоже надёжно срабатывает. Но мотор, не рассчитанный на пропадание искры, успевает заглохнуть перед тем, как контакты таймера начнут пропускать ток.

Делайте выводы.

Пример на видео: автоматический таймер в действии

Сигнализация со встроенным турботаймером и её выбор

Функцию таймера, поддерживающего работу двигателя, может выполнять автомобильная сигнализация. Поэтому сейчас, в 2015 году, мало кто приобретает турботаймер, изготовленный в виде отдельного устройства. Допустим, в инструкции, прилагаемой к оборудованию, приводится следующая схема:

Распайка основного разъёма автомобильной сигнализации

Как видим, внутри основного модуля присутствует диод. Значит, его включают в разрыв провода цепи зажигания. Речь идёт о варианте схемы, обозначенной буквой «А» в главе «1».

Схема «А» из «главы 1» обладает максимальной универсальностью. Для авто, где предусмотрены две цепи зажигания, она подходит в той же степени, что и для всех остальных машин. Ну а «минус» от наличия диода – это падение напряжения, иногда превышающее 1 Вольт.

В руководстве к оборудованию другой модели всё выглядит иначе. Здесь показана распайка разъёма, оснащаемого 6-ю клеммами:

Силовой 6-контактный разъём сигнализации

Провод в зелёной изоляции пропускает ток, идущий в обход клемм замка. Одновременно он является «контрольным входом».

Указанный на схеме провод подключен Т-образно, а точки разрыва, если не учитывать наличие «блокировки», здесь полностью отсутствуют. Ни одна из схем, приведённых в первой главе, с такой сигнализацией не реализуется. Хорошо, если в данном случае предлагают использовать «полуавтомат», а иначе придётся довольствоваться вариантом, рассмотренным в «главе 3».

Модели сигнализаций, позволяющие реализовать любую из рассмотренных выше схем, тоже существуют. Правда, к ним прилагается отдельное реле, силовые контакты которого должны замыкать основную цепь. Что повышает сложность выполнения монтажа и снижает общую надёжность.

Оцените статью: Поделитесь с друзьями!

Старлайн с турботаймером: настройка, подключение, отключение

В начале развития автомобилей с турбонаддувом обнаружился неприятный факт: турбины быстро выходили из строя из-за закоксовки подшипников. В эпоху дешевых минеральных масел, которые склоны к сильному нагарообразованию, это было связано с тем, что водители привычно глушили мотор сразу после остановки, и поток масла и антифриза (на турбинах с водяным охлаждением картриджа) моментально останавливался. А ведь после работы на больших нагрузках выхлопные газы способны разогреть корпус турбокомпрессора до высоких температур, так что неудивительно, что остатки масла в подшипниках турбины быстро превращались в нагар.

Выжидать время перед глушением мотора, чтобы дать турбине охладиться, удобно не всегда. Так и появились турботаймеры – устройства, перехватывающие зажигание на заданный промежуток времени, чтобы мотор работал заданный интервал без ключей в замке зажигания. С учетом того, что сигнализации подключаются к силовым цепям автомобиля, неудивительно, что функционал турботаймера в них стал общепринятым.

Нужен ли турботаймер сейчас? Качественные синтетические масла не дают нагара, так что опасаться за ресурс турбины при «обычно-гражданском» применении не стоит. А вот если мотор часто работает с высокими нагрузками или форсирован, турботаймер будет не лишним.

Принцип действия турботаймера

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Работа турботаймера сходна с работой автозапуска: здесь используется цепь, дублирующая силовую цепь зажигания у замка. Однако заметим, что на сигнализациях StarLine режим турботаймера доступен только в том случае, если автозапуск в системе не предусмотрен или отключен в настройках.

Чтобы активировать перехват зажигания, достаточно подать сигнализации заранее определенный сигнал – после этого реле удержания зажигания автоматически замкнется на заданный промежуток времени, и мотор продолжит работать даже без ключа в замке зажигания. На автомобилях с кнопкой «Старт-Стоп» не нужно даже реле – дополнительный канал подключается к сигнальному выходу кнопки.

Обратите внимание на механизм работы иммобилайзера в своем автомобиле. На большинстве машин чип иммобилайзера опрашивается однократно при включении зажигания, и для работы турботаймера дополнительные ухищрения не потребуются. Но, если иммобилайзер опрашивает чип периодически, турботаймер работать не сможет – потребуется использовать обходчик, активируемый постоянно на все время работы турботаймера.

Подключение, настройка, отключение

Рассмотрим подключение на примере StarLine A93 – так как эта сигнализация основана на общей модульной платформе, в прочих современных моделях функционирование и настройка турботаймера  аналогичные.

Для управления турботаймером служит гибкий программируемый канал 2 – желто-красный провод на разъеме Х3. При активации турботаймера на этом проводе появится масса, которой включают реле поддержания зажигания или дублируют сигнал кнопки «Старт-Стоп». Если необходима работа обходчика иммобилайзера, он подключается к предназначенному для этого выводу (розовый провод разъема Х3).

После включения цепей остается настроить функции сигнализации. Настраиваются они через основной брелок:

  1. Снимите автомобиль с охраны и пять раз быстро нажмите сервисную кнопку Valet.
  2. Включите зажигание.
  3. На экране брелока отобразится надпись AF (настройки сигнализации).
  4. Войдите в меню AF, нажав кнопку 3 длительно до сигнала, затем кратко.
  5. Дальнейшими нажатиями на кнопку 3 переместитесь к функции 14, которая по умолчанию установлена как 14-1.
  6. Нажимая кнопку 1, задайте новое значение функции: 14-4. Теперь канал 2 настроен на управление турботаймером.
  7. Снова длительно и кратко нажмите кнопку 3, чтобы выйти в главное меню.
  8. Нажмите 3, чтобы выбрать меню SF (функции автозапуска).
  9. Войдите в это меню, вновь длительно и кратко нажав 3.
  10. Перейдите к функции 1 и установите ее в значение 1-1. В противном случае турботаймер не включится.
  11. Перейдите к функции 11, чтобы задать принцип контроля работы мотора (если после включения турботаймера сигнализация не обнаружит, что мотор работает, то дублирование зажигания прекратится). Это нужно настраивать только при аналоговом подключении, если сигнализация не соединена с CAN-шиной автомобиля или не считывает с нее обороты двигателя. Вариант 11-1 задает контроль по напряжению в бортовой сети и доступен без дополнительных подключений, в вариантах 11-2 и 11-3 подключитесь к сигнальному выходу генератора, 11-4 задает контроль по тахосигналу (подключение к аналоговому тахометру или к форсункам).
  12. Перейдите к функции 12, чтобы задать способ активации турботаймера. В варианте 1 перехват зажигания происходит каждый раз, когда водитель вытянет ручник и выключит зажигание. Этот способ не всегда работает, так как между выключением зажигания и включением турботаймера есть небольшая пауза – мотор может заглохнуть до включения турботаймера. В этом случае используйте вариант 12-3: перехват зажигания произойдет сразу при вытягивании ручника, если мотор работает. В варианте 12-2 турботаймер активируйте вручную, нажимая кнопку 2 на брелоке, пока мотор не заглушен. Это удобнее зимой – не придется оставлять машину на ручнике, рискуя его примерзанием. В варианте 12-4 перехват зажигания будет отключен, турботаймер не будет работоспособен.
  13. Если для работы турботаймера нужен обходчик иммобилайзера, перейдите к функции 13 и установите ее в вариант 13-3.
  14. Выключите зажигание.

Ещё кое-что полезное для Вас:

Теперь турботаймер настроен, но выключен. Для управления его состоянием используется экранное меню основного брелока: горящая на экране иконка «ТУРБО» указывает на то, что турботаймер включен.

Чтобы активировать или деактивировать его работу, войдите в курсорное меню:

  • нажмите и удерживайте кнопку 2 или 3, пока не прозвучат два сигнала;
  • переместите мигающий курсор на иконку «ТУРБО» кнопкой 3;
  • нажмите кнопку 1. Если турботаймер был до этого отключен, то на экране отобразится время работы мотора в режиме турботаймера – его можно увеличить или уменьшить дальнейшими нажатиями кнопки 1;
  • длительно нажмите кнопку 1, чтобы выйти из меню программирования.

Обратите внимание, что при активации отсчет пойдет с 6 – заданное в настройках время начнет отсчитываться, как только вы поставите машину на охрану.

Читайте также: Инструкция по эксплуатации Старлайн А93

Установка турботаймера — Auto-Self.ru

Увеличение ресурса турбонаддувая – естественное желание каждого сознательного автовладельца. Рассмотрим, как происходит установка турботаймера своими руками и стоит ли вообще устанавливать его на дизель.

Логика работы

Турботаймер позволяет продолжить работу двигателя на холостых оборотах после того, как ключ был вытащен из замка зажигания. Устройство применяется в ДВС, оснащенных турбонаддувом. Используется в качестве топлива бензин или дизель – значения не имеет. При больших нагрузках, продолжительной работе на высоких оборотах турбокомпрессор сильно нагревается. В процессе работы для охлаждения используется моторное масло, а в некоторых турбинах и ОЖ. После остановки двигателя циркуляция масла прекращается. Поэтому при слишком высокой температуре в каналах происходит подгорание масла, что ведет к образованию нагара. При возобновлении работы турбины подгоревшее масло будет исполнять роль абразива, стачивая поверхности трущихся деталей. К тому же отложения уменьшают сечение масляных каналов, ухудшая тем самым подачу смазки. Логика работы турботаймера в том, чтобы дать двигателю после остановки поработать еще несколько минут, дабы охладить турбину. При этом вы можете спокойно закрыть машину и уйти по делам. Двигатель заглохнет по истечении запрограммированного срока.

Целесообразность установки

Турботаймер чаще всего устанавливается на дизель лишь ввиду более частого использования турбокомпрессоров в паре с ДВС цикла Дизеля. В каких случаях желательна установка данного аксессуара:

  • турбированный дизель установлен на использующемся по назначению внедорожнике либо на авто, которое постоянно ездит груженным. В обоих случаях мотор работает в режиме повышенных нагрузок, а при езде по бездорожью еще и отсутствует нормальное охлаждение набегающим потоком воздуха;
  • вы самостоятельно дооснастили мотор турбиной или/и попросту не представляете свои поездки без постоянных динамических ускорений.

Но даже в таком случае против установки турботаймера можно выдвинуть веские аргументы:

  • дизель или бензиновый мотор используется для размеренной городской езды с нечастыми нагрузками. Даже если периодически вам приходится активно педалировать, то спокойной езды в режиме до 2000 ты/оборотов даже за 1 минуту до остановки достаточно для охлаждения турбокомпрессора современного авто. Будет нелишним напомнить о высоких требованиях к моторному маслу, которое следует заливать в турбированные моторы;
  • на авто установлена сигнализация с функцией турботаймера. В таком случае установка отдельного дейвайс будет пустой тратой денег. Функционал сигнализации можно посмотреть на официальном сайте охранной системы.

Установка своими руками

Учтите, что установить турботаймер на автомобиль, оборудованный штатной сигнализацией, с контролем над основными узлами по CAN-шине, а также доукомплектованый современным охранным комплексом, будет крайне трудной задачей. Вам потребуются навыки чтения электрических схем, а также понимания логики работы основных электронных систем авто.

При неквалифицированном подключении своими руками существует большой риск конфликта между системами, что чревато появлением различных «глюков», загоранием Check engine и ослаблением уровня защиты вашего авто от угона.

Для конструкции устройства не важно, устанавливается турботаймер на дизель или на бензиновые мотор. Разница в подключении будет касаться во многом только питания сервисных функций устройства. Логика подключения будет отличаться в зависимости от конкретной модели авто и турботаймера. При покупке устройства от именитых производителей (HKS, Apexi, Greddy, TT, Blitz, TTX) вы в большинстве случаев получаете:

  • блок управления;
  • модуль с экраном для демонстрации отчета времени и других сервисных функций;
  • провода и разъемы для подключения;
  • инструкцию.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Установка турботаймера на дизель

Турбо-таймер — электронное устройство, предназначенное для поддержания работы двигателя в течение заданного промежутка времени (после того, как ключ зажигания вытащили из замка). Это необходимо для охлаждения турбины двигателя естественным путем, во избежание преждевременного износа и деформации нагретых частей.

[photo 1]

 Принцип работы турботаймера

Турбокомпрессор автомобиля работает с высокой частотой вращения, которая может достигать ста пятидесяти тысяч оборотов в минуту. Поскольку турбина имеет единую систему смазки с двигателем, после выключения зажигания масло перестает поступать в турбокомпрессор, который продолжает вращаться по инерции. Это приводит к тому, что остатки смазки в подшипниках быстро выгорают, а износ практически всех деталей турбокомпрессора резко увеличивается. Если перед выключением зажигания дать поработать двигателю одну-две минуты на холостом ходу, детали турбины успевают охладиться и срок службы турбокомпрессора значительно увеличивается. Именно для этой цели и производится установка турботаймера. В современных автомобилях с турбокомпрессором эта функция уже заложена штатно, но при установке внештатной сигнализации специалист должен учесть наличие системы задержки выключения зажигания.

После того как вы вытащили ключ зажигания из замка, двигатель с установленным турботаймером продолжает работать заданное время, а затем самостоятельно заглушается. При этом автомобиль можно в штатном режиме поставить на сигнализацию и пойти по своим делам.

 Функции турботаймера

В зависимости от модели, турботаймер может обладать следующими полезными функциями:

1        Обеспечение работы двигателя после выключения зажигания.

2        Самостоятельное определение времени, которое нужно для остывания турбины двигателя с помощью датчиков, устанавливаемых на двигатель.

3        Возможность ручной установки времени задержки отключения зажигания.

4        Подключение к датчикам двигателя, считывание показателей холостых оборотов и т.д.

5        Взаимодействие с установленной сигнализацией: для предотвращения ложного срабатывания (а также отключение некоторых ее функций, связанных с блокировкой двигателя).

6        Программирование и индикация различных режимов работы.

Турботаймер состоит из выносного блока управления с дисплеем и внутреннего управляющего блока, который интегрируется в систему зажигания автомобиля.

 Установка турботаймера

Турботаймеры продаются в виде отдельного устройства или в виде функционального элемента сигнализации автомобиля. Если автомобиль оборудован сигнализацией с дистанционным запуском, то, скорее всего, в перечне ее функций имеется и турботаймер. Поэтому, если вам только предстоит установить автомобильную сигнализацию и имеется необходимость защитить турбину от перегрева, сигнализация с автозапуском оптимально подойдет для этой цели.

По типу действия турботаймеры делятся на интеллектуальные и устройства с обычной задержкой. В первом случае турботаймер при помощи датчиков двигателя определяет, сколько времени автомобиль проработал на холостом ходу (прежде чем ключ был вынут), а затем принимает решение о времени выключения зажигания. Во втором — прибор просто глушит двигатель через заданный промежуток времени. Естественно, что первый вариант наиболее экономный с точки зрения расхода топлива.

В любом случае, установка турботаймера требует определенных знаний, и интегрировать его самостоятельно в электронные системы автомобиля будет сложно для неспециалиста. Принцип работы турботаймера подразумевает снятие ограничений и блокировок двигателя, создаваемых штатной сигнализацией, иммобилайзером и т.д. на время его работы. Это требует знания принципов работы штатной сигнализации и опыта установки сложных охранных систем. Установка турботаймера на дизель не имеет никаких отличий от автомобилей с бензиновым двигателем, так как все операции касаются только электронных компонентов автомобиля.

Обзоры на

control turbo timer — интернет-магазины и отзывы на control turbo timer на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для управления турботаймером. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот турботаймер с верхним управлением в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть контрольный турботаймер на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в управлении турботаймером и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести control turbo timer по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Greddy Turbo Timer Установить

Greddy Turbo Timer Установить

Последнее обновление: 2 апреля 2001 г.

Как подключить турботаймер с ремнем турботаймера

Как подключить турботаймер без ремня турботаймера

  1. На жгуте питания отрежьте большой 3-контактный разъем.
  2. Постучите или припаяйте линии разреза жгута питания к соответствующему линии, как показано ниже.

  3. Убедитесь, что черный провод заземлен на надежный источник заземления.

Важно: Турбо-таймер не будет работать должным образом при плохом заземлении. подключение. При заземлении на корпус обязательно удалите краску. для лучшей земли.

Дополнительные настройки

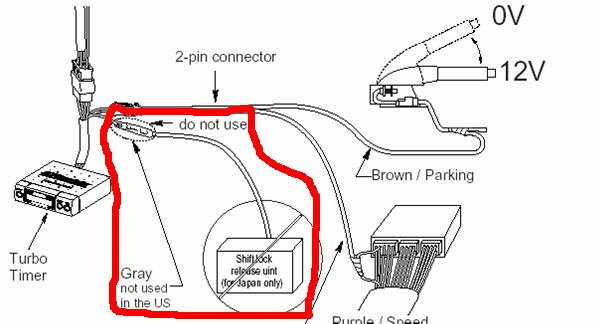

Дополнительно: Подключение для предупреждения о дополнительном стояночном тормозе
Эта функция уведомляет водителя звуковым сигналом, если ключ извлекается без стояночный тормоз включен.

  1. Снимите крышку стояночного тормоза. Найдите провод выключателя стояночного тормоза.
  2. Если от переключателя идет только один провод, проверьте: Если на проводе: 0 В при включенном стояночном тормозе 12 В при выключенном стояночном тормозе

    Если от коммутатора отходят два провода, найдите провод, в котором есть:

        0 В при включенном стояночном тормозе
       12 В при выключенном стояночном тормозе

  3. Проложите КОРИЧНЕВЫЙ провод от ремня безопасности через центральную консоль к выключателю стояночного тормоза.
  4. Вставьте «КОРИЧНЕВЫЙ» провод в провод из шага 2.
  5. Установите на место крышку стояночного тормоза.

Дополнительно: Подключение для функции сигнала спидометра
Эта функция отключает двигатель, если автомобиль начинает движение во время «турбо-тайминги».

  1. Подсоедините «ФИОЛЕТОВЫЙ» провод к сигнальному проводу спидометра от блока управления двигателем.
  2. Правильный сигнальный провод см. В заводском руководстве по обслуживанию автомобиля.
  3. Эту функцию может использовать только квалифицированный специалист.

Важно: GReddy Performance Products, Inc. не несет ответственности за любой причиненный ущерб. из-за неправильной установки GReddy Turbo Timer.

ВАЖНО:
Пожалуйста, не пытайтесь удерживать кнопку выключателя POWER во время турбо таймер выключен. Это может привести к неисправности турбо-таймера.

Основные операции

Пуск двигателя
Музыка начинается
2 секунды спустя
Через 1 минуту
В процессе эксплуатации автомобиля
Двигатель останавливается

Тест: функция безопасности стояночного тормоза

.
1. Повторите шаги с 1 по 3 основной процедуры проверки работы
2. Нажмите на ножной тормоз и отпустите стояночный тормоз. Обязательно иметь трансмиссия в нейтральном или парковочном положении.
3. Поверните переключатель с ключом в положение ВЫКЛ и проверьте, идет ли обратный отсчет. и SND мигают попеременно.Также должен быть звуковой сигнал.
4. Включите стояночный тормоз и проверьте, продолжает ли турботаймер. для обратного отсчета без мигания и звуковых сигналов SND.
5. Во время обратного отсчета отпустите стояночный тормоз. Затем двигатель должен неисправность.

Тест: функция безопасности сигнала спидометра

Внимание: При проверке этой функции убедитесь, что нет никаких объектов напрямую перед автомобилем или за ним.
1. Включите ножной тормоз и отпустите стояночный тормоз.
2. Повторите шаги 1-4 основной операции. процедура проверки. Он должен обратный отсчет и мигать попеременно с «писк».
3.Затем включите передачу, отпустите ножной тормоз и переместите транспортное средство. После этого двигатель должен выключиться.
На этом проверка работоспособности завершена.
Если турбо-таймер не работает должным образом, сначала проверьте все проводных соединений, обратитесь к авторизованному дилеру GReddy, которого вы приобрели. турботаймер от для помощи.

Как изменить заданное время

Нажав переключатель времени, вы можете изменить настройку времени.
Когда отображается номер программы.
Когда отображается время.
* Если вы нажмете кнопку переключения времени, время увеличится, на 10 секунд.
* Если удерживать кнопку таймера, время увеличится на l минуту.

Как запрограммировать заданное время

Автор удерживая переключатель выбора, вы можете сэкономить желаемое время для обоих P-1 и / или P-2
1. Установите желаемую настройку предустановленного времени P-1 или P-2
2.Установите желаемое время, поворачивая кнопку переключения времени.
3. Удерживайте кнопку переключателя SELECT в течение 2-3 секунд, пока не услышите звуковой сигнал. Теперь желаемое время будет сохранено в памяти турботаймера. память до отключения аккумулятора.

Как выбрать заданное время

Автор нажав переключатель выбора, вы можете выбрать 2 предустановленных настройки времени
Установка предустановленного времени:
P-1> 1 минута
P-2> 3 минуты
* Чтобы переключиться на желаемую предустановленную настройку времени, нажмите переключатель выбора
* Когда переключатель выбора нажат во время отображения цифрового дисплея время. Турботаймер отобразит либо P-1, либо P-2.
* Когда переключатель выбора нажат во время отображения цифрового дисплея время. Турботаймер отобразит либо P-1, либо P-2.
* Когда переключатель выбора нажат во время отображения цифрового дисплея время. Турботаймер отобразит либо P-1, либо P-2.

Как выключить звук

Автор нажатие и удерживание переключателя питания при включенном турботаймере. ON, вы можете включать и выключать звук.
1. Включите ПИТАНИЕ.
2. Удерживайте кнопку выключателя POWER в течение 2-3 секунд
3. Затем турбо-таймер издаст одиночный звуковой сигнал, указывая на то, что Звуковой режим Турбо-таймера включен или выключен

100% бесплатное программное обеспечение для отслеживания времени

Трекеры не намного лучше, чем этот

★★★★★

Я отслеживаю свое время для всех задач, которые выполняю; связанные с работой и другие.

— Иван Арсенов, менеджер по подбору персонала

Очень полезно и интуитивно понятно

★★★★★

Очень удобно.Бесплатная реклама. Прекрасно с точки зрения поддержки клиентов.

— Иван Напольских, инженер-программист,

Большой опыт

★★★★★

Это действительно помогло мне стать более организованным.

— Лорен Леонард, иллюстратор

Новое слово в удаленной работе

★★★★★

Я могу отслеживать на своем телефоне — несколько нажатий, и я готов приступить к работе.

— Керри Маккей, координатор

Это значительно улучшило наш бизнес

★★★★★

До Clockify мы не знали, сколько времени мы тратим на каждое событие.

— Хилари Рейсайд, помощник руководителя

Растет вместе с вами!

★★★★★

Мне нравится, как Clockify позволяет моим подрядчикам самостоятельно регистрировать оплачиваемые часы.

— Кэмерон Суорса, предприниматель

Потрясающий опыт!

★★★★★

Работает в точности так, как вы ожидаете, многофункциональный и помог нам получить прибыль.

— Торре Капистран, предприниматель

Доступная цена + постоянное развитие

★★★★★

Новые функции появляются каждый месяц.Отличная и полезная поддержка клиентов.

— Мацей Ткачик, управляющий

Великолепно от начала до конца

★★★★★

Мне очень нравится, как это программное обеспечение имеет столько функций

— Олли Йейтс, генеральный директор

Единственное приложение для подотчетности

★★★★★

Лучшее приложение, которое позволяет нам следить за нашей производительностью.

— Зе Белхиор, управляющий директор,

Одно из лучших значений, доступных онлайн

★★★★★

Действительно хорошо.В целом, это ОГРОМНОЕ значение для цены.

— Патрик Карвер, предприниматель

Лучший счетчик времени

★★★★★

Clockify стал базовым в моем наборе инструментов для фрилансеров.

— Луис Мигель Ривас Сепеда, инженер-программист

Безупречный учет рабочего времени

★★★★★

Clockify настолько прост в использовании и интуитивно понятен. Кривая обучения практически отсутствует.

— Шейла Заяс, графический дизайн

Clockify — это страшно хорошо!

★★★★★

Это мощное и часто пугающее представление о вашем собственном поведении.

— Скайлер Бёрд, веб-дизайнер

Наконец-то интуитивно понятный онлайн-регистратор времени

★★★★★

Мне нравится, что он доступен мне в Интернете и могу использовать его, где бы я ни находился.

— Мишель Вонг, предприниматель

Великолепный таймер, который выполняет свою работу

★★★★★

Дает очень четкое представление о том, где я провожу время. Помогает в саморазвитии!

— Анируд Кшемендранат, аналитик-консультант

Необходимое программное обеспечение для повышения производительности

★★★★★

Более плавное отслеживание времени, повышение производительности.

— Эллен Мубванда, копирайтер

Может быть, лучший трекер времени на свете!

★★★★★

Clockify — важный инструмент для нашей команды, позволяющий ежедневно отслеживать время.

— Камиль Анг, предприниматель

Отлично подходит для стартапов

★★★★★

Мы выросли с пары человек до почти 80, и все время это работало отлично!

— Захари Гаскилл, менеджер по продажам

Фантастика

★★★★★

Позволяет невероятно легко вести учет времени и прикреплять отчеты в формате PDF к счетам.

— Дэвид Джексон, консультант

Лучшее программное обеспечение для учета рабочего времени!

★★★★★

Я использую Clockify для работы, но он также позволяет мне точно знать, что я делаю в свой день!

— Марк Вулф, менеджер по маркетингу

Лучшее программное обеспечение для расписания на рынке

★★★★★

Простота использования. Быстро маневрирует. Отличная отчетность и администрирование.

— Анураг К., инженер баз данных,

.

Отправить ответ

avatar
  Подписаться
Уведомление о
