Как подключить колонки к активному сабу

Звуковые устройства для качественного воспроизведения звука состоят из нескольких компонентов. Это усилитель низкой частоты и определённое количество акустических систем, которые называются сателлиты. Высококачественная звуковая система маркируется 7.1. Это означает, что в неё входит семь устройств с широкополосными динамиками и одна низкочастотная или басовая система. Это устройство обеспечивает воспроизведение узкой полосы частот звукового диапазона. Нижний порог составляет 20-25 Гц, а верхний обычно не превышает 150-180 Гц. Низкочастотная конструкция бывает двух типов. Это пассивная или активная басовая система.

Пассивный блок для воспроизведения басовых частот состоит только из корпуса и НЧ громкоговорителя. Сопротивление устройства соответствует сопротивлению звуковой катушки. Пассивный блок можно подключить параллельно широкополосным динамикам, при этом суммарное сопротивление уменьшается. Чтобы не сжечь усилитель низкой частоты, нужно посчитать результирующее сопротивление системы. Основным компонентом активной звуковой системы является усилитель низкой частоты с корректирующим фильтром на входе.

Подключение сабвуфера через колонки

Часто звуковой комплекс не имеет низкочастотного блока, а для качественного воспроизведения музыки не хватает басовых частот. Тогда НЧ устройство приходится подключать самостоятельно. Обычно такую проблему приходится решать вавтомобилепотому, что в штатную комплектацию входят только передние и задние динамики и приходится подключать саб через колонки.Некоторые модели автомобильных магнитол оснащены специальным разъёмом для подключения низкочастотного устройства, но в штатных магнитолах такие разъёмы отсутствуют. Если планируется установить пассивный динамик, то для получения качественного воспроизведения низких частот нужно ставить отдельный усилитель. Многие владельцы автомобилей, чтобы не создавать себе лишних проблем, подключают низкочастотный блок через автомобильные динамики. Чтобы подключить активный сабвуфер через колонки придётся прокладывать звуковой кабель и провода питания.

Подключение активного сабвуфера через задние колонки

В автомобиле основное звуковое сопровождение идёт через фронтальные акустически системы. Тыловые динамики являются дополнительными, поэтому к ним часто под стыковывают низкочастотное устройство. Подключение сабвуфера через задние колонки обеспечивает нормальное воспроизведение басовых частот, при этом дополнительный усилитель не требуется. Подключение саба от задних динамиков зависит от конструкции устройства. На задней панели пассивной низкочастотной системы находятся две клеммы. Это плюс и минус низкочастотного динамика.Эти клеммы соединяются акустическим кабелем с соответствующими клеммами задних динамиков автомобиля. Низкочастотная система подключается мостом к плюсу и минусу разных каналов усилителя, как это показано на рисунке. Сечение медного многожильного провода должно быть как можно большим, так как это снижает сопротивление и потери при передаче сигнала.Подключение саба через задние колонки выполняется кабелем от 2.

5 до 4.0 мм2.

Как подключить саб от колонок в автомобиле

Для того чтобы повысить качество воспроизведения низких частот, подключить сабвуфер к колонкам в машине рекомендуется через пассивный фильтр-кроссовер. Можно использовать промышленное изделие или собрать фильтр самостоятельно. Для частоты среза 150 Гц при сопротивлении громкоговорителя 4 Ом потребуются следующие номиналы радиодеталей:

  • Ёмкость конденсатора – 180 мФ
  • Индуктивность катушки – 6 мГн

Для корректной работы фильтра нужно использовать специальные конденсаторы для акустических систем типа К73-17 или К78-34. Для намотки индуктивности используется медная проволока диаметром 1.0 мм и длиной 84 метра. Оправка может быть любая, сделанная из дерева или пластика. Такое подключение саба через задние колонки позволит почти полностью избавиться от ненужных частот звукового диапазона. Если динамик имеет другое сопротивление и нужна иная частота среза, проще всего воспользоваться онлайн калькулятором для расчёта фильтров. При подключении активного сабвуфера через колонки следует использовать входы высокого уровня.

Некоторые низкочастотные системы не имеет высокоуровневых входов. Тогда для подключения устройства нужно использовать адаптер для сабвуфера через колонки. В простейшем варианте устройство представляет собой резистивный делитель напряжения-сумматор сигналов. Провода без разъёмов подключаются к задним динамикам, чёрный провод должен быть соединён с массой автомобиля, а провода с разъёмами соединяются с входами низкого уровня низкочастотной акустики. Линии, идущие на задние громкоговорители и массу можно нарастить любым удобным способом.

В наше время ни одна хоть сколько-нибудь качественная звуковая система не обходится без хорошего сабвуфера. Это устройство позволяет добиться наиболее качественного воспроизведения звуковых файлов, так как существенно расширяет диапазон издаваемых системой звуковых волн. Тогда как обычные колонки используются для воспроизведения в основном диапазоне, слышимом человеком, низкочастотный сабвуфер специализируется на звуках, находящихся на нижней границе слышимости – 20-80 Гц.

Понять, присутствует ли в выбранной звуковой системе сабвуфер, очень просто – его наличие обозначается отдельной цифрой в индексе акустической системы. Так, цифры в названии типа системы означают:

  • 2.1 – что в ней присутствуют две фронтальные колонки и сабвуфер.
  • 3.1 – фронтальные, центральная и низкочастотная колонки.
  • 5.1 – фронтальные, задние, центральная колонки и сабвуфер.
  • 7.1 – фронтальные, боковые, задние, центральная колонки и низкочастотный преобразователь.

Почему сабвуфер в системе один? Дело в том, что человеку сложно понять, откуда направляется низкочастотный звук. Поэтому, в отличие от обычных колонок, увеличивать количество низкочастотных излучателей и позиционировать из в разных местах комнаты нет нужды – достаточно поставить сабвуфер куда-нибудь под стол, и в любом месте помещения басы будут чувствоваться примерно одинаково.

Чтобы система функционировала так, как следует, все ее элементы нужно правильно соединить друг с другом, а затем подключить всю систему к источнику звука – компьютеру, телевизору или домашнему кинотеатру. В зависимости от типа системы и особенностей конструкции отдельных приборов сложность этой процедуры может варьироваться, но даже в самом трудном варианте можно быстро разобраться, внимательно изучив руководство пользователя и нюансы монтажа акустики. Итак, как же соединить колонки с сабвуфером?

Особенности сабвуферов

Все сабвуферы представляют собой довольно простые устройства, состоящие из динамика, герметичного корпуса и, в большинстве случаев, фазоинвертора. От особенностей конструкции зависит способность сабвуфера издавать те или иные частоты:

  • 20-40 Гц – глубокий бас;
  • 40-60 Гц – средний бас;
  • 60-80 Гц – высокий бас.

Такие частоты не только едва слышимы человеческим ухом – с возрастом человек совсем теряет способность воспринимать такие низкие звуки. Зачастую они вообще ощущаются только на уровне вибрации, которая может достигать серьезных значений – динамик сабвуфера с достаточной мощностью может колебаться с амплитудой до 7 см! Кроме того, для того, чтобы такие звуки вообще воспроизводились, проигрываемый звуковой файл должен иметь определенное качество – обычное MP3 не всегда подойдет. Для некоторых музыкальных стилей низкочастотная колонка вообще не нужна – чаще всего к ее использованию прибегают любители рока.

Чем же обеспечивается качество низких частот? Во-первых, оно зависит от материала исполнения корпуса сабвуфера. Чаще всего корпус делается из панелей МДФ – древесно-стружечной плиты средней плотности, которая активно поглощает звук, не давая ему распространяться в направлениях, не соответствующих выходному отверстию колонки. Вторую по важности роль играет спецификация самого динамика – его мощность и чувствительность. Не последнее значение имеет и форма сабвуфера – чаще всего она кубическая. Существуют и овальные, и шарообразные форм-факторы низкочастотных колонок, но эффективность их значительно ниже, поэтому они не очень популярны.

Фазоинвертор, несмотря на свое «электронное» название, не является каким-то сложным технологическим приспособлением и представляет собой обычную цилиндрическую вентиляционную трубку, которая концентрирует и усиливает звуковые волны, позволяя сабвуферу выдавать более чистый звук при меньшей мощности устройства.

Очень часто такие трубки используются в дешевых сабвуферах, так как позволяют снизить стоимость практически без потери качества.

Типы сабвуферов

Все сабвуферы подразделяются на две основные группы:

  • Пассивные – не имеют встроенного усилителя, поэтому подключаются к выносному или к ресиверу параллельно с другими колонками. Также может осуществляться сквозное подключение к отдельному выходу на источнике звука, но при этом усиливается нагрузка на усилители колонок, а качество звука может снизиться.
  • Активные – оборудованы встроенным усилителем. Он позволяет регулировать громкость и мощность сигнала, что обеспечивает более плавную интеграцию сабвуфера в акустическую систему. Как и пассивные устройства, активные могут подключаться к линейному выходу на источнике, который передает заранее лишенный высоких частот звук, либо параллельно, либо сквозным образом.

Усилитель активного сабвуфера обычно используется как общий на всю систему, поэтому колонки и подключаются к этому устройству.

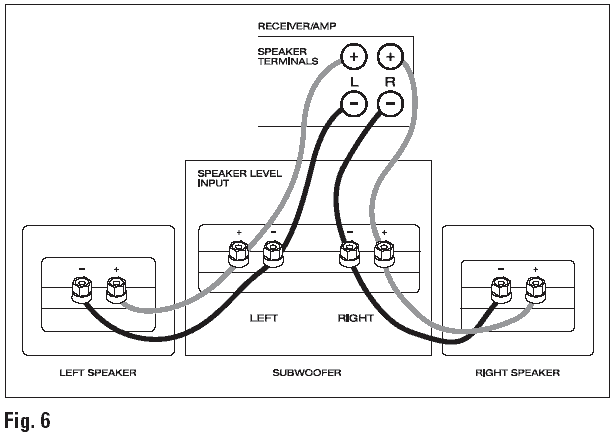

Подключение колонок к сабвуферу

Перед подключением следует внимательно осмотреть задние поверхности колонок и самого сабвуфера и изучить имеющиеся на них разъемы. Подключение может осуществляться посредством разных технологий:

  • Самые простые провода со штекерами диаметром 3,5 мм, которые встречаются обычно у систем 2.1. Такие штекеры подключаются к соответствующим разъемам на звуковой карте компьютера или на корпусе сабвуфера.
  • RCA-кабели, разделенные на два провода, которые передают сигналы с левого и правого канала. На концах этих проводов находятся более крупные красный и белый штекеры.
  • Акустические кабеля с клеммами на концах – плюс и минус, которые либо защелкиваются, либо прикручиваются к соответствующим входам. Очень важно не перепутать полярность, чтобы ненароком не сжечь оборудование.

Это касается аналогового звука. Более совершенный цифровой звук может передаваться через коаксиальные или оптические выходы.

Стандартные разъемы на корпусе сабвуфера

Если была куплена полноценная звуковая система, все разъемы на колонках и сабвуфере специально подобраны и соответствуют друг другу. Если же сабвуфер докупается к существующей акустической системе, нужно проследить за тем, чтобы на приобретаемом устройстве были такие же разъемы, промаркированные словом «Output», как и на колонках. Таким образом, схема следования звука будет следующей:

  • информация из звукового файла обрабатывается звуковой платой источника;
  • по проводам, соединяющим источник и разъемы «Input» на сабвуфере, звук попадает в сабвуфер;
  • звук усиливается встроенным усилителем сабвуфера;
  • низкие частоты отсекаются и воспроизводятся низкочастотной колонкой;
  • усиленные высокие частоты выходят через разъемы «Output» и по проводам попадают в колонки, которыми и воспроизводятся.

У человека, хоть раз подключавшего простые колонки или даже наушники к компьютеру, не возникнет никаких проблем с миниджеком 3,5 мм или RCA-кабелями. Но что делать, если колонки подключаются клеммами?

Прямое подключение акустических проводов имеет свои достоинства:

  • более надежный контакт;
  • более простое и удобное протягивание проводов по помещению;
  • легкая замена кабеля в случае повреждения.

В зависимости от вида прямого подключения – он может быть пружинным или винтовым – концы кабелей либо вставляются и защелкиваются, либо закручиваются в разъем. Впрочем, с клеммами все имели дело на уроках физики в школе, так что особых затруднений они вызвать не должны. Главное – не перепутать полюса: плюс колонок соединяется с плюсом сабвуфера, минус – с минусом.

С пассивным сабвуфером дело обстоит несколько сложнее. В нем нет усилителя, поэтому усиливать звук придется либо выносным усилителем, либо ресивером. Ресивер имеет на своем корпусе множество разъемов и предполагает параллельное подключение колонок и сабвуфера. Соответственно, при наличии пассивного оборудования колонки к сабвуферу обычно не подключаются. Звук в таком случае будет очень тихим, а разность сопротивлений может быстро убить оборудование.

Таким образом, подключение колонок к сабвуферу – довольно простая процедура, с которой легко справится каждый. Главное – внимательно подключать все провода и предварительно изучить руководство пользователя, чтобы точно не возникли никакие затруднения и была обеспечена полная безопасность эксплуатации акустической системы.

Другие статьи раздела Колонки: подключение и установка

Как подключить колонки к музыкальному центру

За последние годы ассортимент как профессиональных, так и любительских акустических систем существенно разросся. Сегодня можно составить качественную звуковую систему из двух простейших колонок. 10656

Как подключить колонки к телефону

Чтобы воспроизвести любимые мелодии, человеку нужны не только сами музыкальные файлы и устройство, способное их прочитать и преобразовать в звук, но и хорошие колонки. Обычно мощная аудиоаппаратура. 42968

Как установить драйвер для звука (колонок, наушников) в Windows

Программное обеспечение, которое занимается управлением звуковой картой, нужно обновлять после установки системы, апгрейда компьютера – то есть, установки новой дискретной звуковой карты, а также в. 48989

Популярные статьи

Наушники – это весьма простые устройства, и, как правило, они надежно защищены от различных. 2006977

Динамический излучатель – это та часть колонки или наушников, которая, собственно, и занимается. 1660007

На сегодняшнем рынке акустической техники представлено множество звуковых систем – они могут быть. 1324788

Среднечастотный динамик, или иначе его еще называют m > 1020881

Наушники, как и любая акустическая техника, не застрахованы от поломок. Разные наушники имеют. 809421

Как известно, для воспроизведения звуковых волн в большинстве акустических систем применяются. 770169

Одни из основных характеристик любых наушников – это удобство пользования ими и степень. 528969

На удобство пользования акустической системой, а также на сложность подключения ее элементов друг к. 377818

Стандартная акустическая система, будь то компьютерные колонки или штатная автоакустика, не могут обеспечить качественного звучания. Обычные динамики воспроизводят звук, расположенный в основном в диапазоне частот, который различает ухо человека. Сабвуфер же необходим для проигрывания низкочастотного аудиосигнала. Чтобы в полной мере насладиться любимыми музыкальными композициями, следует правильно выбрать устройство и произвести грамотное подключение.

Какие бывают сабвуферы

Характеристики «сабов» чётко показывают, чем они отличаются от обычных колонок:

  • частотный диапазон имеет искусственно установленные границы, обычно эта величина равна 40–200 гц;
  • изделие оснащается звукоизлучателем большого диаметра — например, у устройства для домашнего использования он составляет от 30 до 50 см.

Сабвуферы имеют простую конструкцию, но делятся на несколько видов: закрытые, открытые, активные и пассивные.

  1. Пассивные. Их конструкция очень проста. Имеют фильтр для обработки низких частот и динамик большого размера. Чтобы «раскачать» такое устройство потребуется усилитель. Устройство не способно выполнить обработку или преобразование сигнала.
  2. Активные. Для их работы не требуется дополнительный усилитель. В корпус устройства вмонтированы динамик и схемы для управления фильтрацией. Изделие способно обрабатывать и усиливать подаваемый на него аудиосигнал. Имеет существенное достоинство — активный сабвуфер легко установить в уже подготовленную аудиосистему.
  3. Закрытые. Имеют прочный корпус. Чаще всего закрытого типа бывают пассивные «сабы». Такие изделия обеспечивают хорошее звучание, не искажают аудиосигнал, не вызывают резонанса и реверберации. Однако, есть у них свой недостаток — чем больше диаметр установленного динамика, тем большая потребуется мощность для «раскачки» его мембраны.
  4. Открытые. Такой вариант устанавливают сразу в подготовленный корпус автомобиля, чаще всего в багажник. При таком варианте монтажа, устройство будет использовать весь объём салона, чтобы сформировать глубокие и сочные басы. Недостатком такого «саба» является то, что добиться качественного звучания достаточно сложно.

ВНИМАНИЕ! При использовании фильтрации, частотный максимум, которого позволяет добиться изделие открытого типа, составляет 100 гц.

Можно ли к сабвуферу подключить колонки

Осуществить подсоединение других колонок к активному сабвуферу достаточно просто. Пассивный вариант не имеет штатного усилителя аудиосигнала, поэтому его потребуется приобрести и установить. Если такой возможности нет, то «саб» можно подключить напрямую к акустике. Однако, в таком случае качество звучания будет недостаточным. Для обеспечения фильтрации звука можно дополнительно установить фильтр.

ВНИМАНИЕ! Фильтр способен немного усилить подаваемый на акустику аудиосигнал, однако качество звука повысится незначительно.

Таким образом, оптимальным способом является использование усилителя. Так нагрузка на динамики существенно снижается.

Как подключить колонки к сабвуферу

Если осуществляется подсоединение обычных колонок и сабвуфера, то сначала требуется убедиться в наличии соответствующих разъёмов на обоих устройствах. Обычно используются следующие способы:

  1. С помощью кабелей со штекерами 3.5. Это самый распространённый способ подключения, так как гнёзда 3.5 обычно присутствуют на всех аудиоустройствах.
  2. RCA. Данные провода разделены на пару кабелей, по которым осуществляется подача звука с левого и правого канала.
  3. Кабели с клеммами. Кабели на концах имеют специальные клеммы, которые необходимо защёлкнуть или прикрутить. При этом важно соблюдать правильную полярность.

Монтаж устройства в салоне автомобиля выполнить несколько сложнее. Для этого требуется:

  • подготовить место, куда будет вмонтирован «саб» — после чего к нему подводят провода от магнитолы;
  • все кабели необходимо спрятать под обивку автомобиля;
  • кабель следует тщательно закрепить с помощью хомутов, а в месте монтажа сабвуфера, нужно постелить материал, обеспечивающий хорошую амортизацию;
  • усилитель и «саб» нужно расположить на достаточном расстоянии друг от друга и надёжно зафиксировать;
  • оба изделия соединяются с помощью проводов, которые нужно вставить в соответствующие гнёзда.

ВНИМАНИЕ! Оптимальным вариантом является монтаж кабелей по крыше автомобиля. Так вероятность их повреждения снижается.

Процедура соединения динамиков и сабвуфера довольно простая. Чтобы добиться хорошего звучания, необходимо соблюдать все требования, использовать качественное оборудование и надёжно фиксировать все соединения.

Как к колонкам подключить сабвуфер

Схема подключения сабвуфера и колонок: ее особенности

Схема подключения сабвуфера и колонок

Схема подключения сабвуфера и колонок необходима всем тем, кто решил установить низкочастотник в свой автомобиль. Без схемы будет сложно правильно выполнить этот процесс, поскольку в его проведении существует несколько нюансов, на которые нужно обратить внимание.

Узнайте, как подключить сабвуфер к активным колонкам быстро и правильно.

Виды сабвуферов

Подключение колонок к активному сабвуферу

Как известно, сабвуферы можно поделить на два основных вида: открытые и корпусные. При этом открытый динамик не имеет замкнутого корпуса, поэтому его устанавливают непосредственно в панель автомобиля.

Рассмотрим особенности каждого из них:

  • Чтобы звучание было качественным, динамик должен воспроизводить частоты ниже 20 Гц. И если использовать прибор открытого типа, то достичь такого показателя будет почти нереально.

Примечание: даже если фильтровать устройство, максимум, который он может выдать, составляет примерно 100 Гц.

  • В случае с корпусным сабвуфером, динамик располагается в специальном корпусе. Кстати говоря, такой закрытый контур может быть создан и своими руками. За счет этого значительно увеличивается резонанс, поэтому частота звука может быть намного понижена.

Как подключить активный сабвуфер к задним колонкам

Также сабвуферы бывают пассивными и активными. Пассивные устройства не имеют дополнительного усилителя, в то время как в активном устройстве он уже есть.

Конструкция активного сабвуфера

Несколько особенностей подключения

Если подключать пассивный динамик, то делать это нужно через усилитель. В нем уже имеются специальные входы и выходы, предназначенные для присоединения низкочастотного устройства.

Его подключение происходит также за счет использования акустического кабеля.

Подключение активного сабвуфера от колонок

Примечание: чтобы подобрать провод с подходящим сабвуферу сечением, можно воспользоваться специальными таблицами.

Таблица по подбору провода на сабвуфер

Непосредственно к магнитоле усилитель подсоединяется при помощи кабеля с разъемом RCA:

  • Если нет возможности приобрести дополнительный усилитель, то можно обойтись и без него. В этом случае устройство будет подключено непосредственно к фронтальной акустике.
    Но надо понимать, что в таком случае качество звучания будет намного ниже. В то же время, подключая активное устройство, можно все проделать так же, но акустическая система будет звучать неплохо;

Кабель с разъемом RCA

  • Чтобы происходила фильтрация звука, в одной определенной точке соединения может быть установлен специальный фильтр (см. Сделать самому фильтр для сабвуфера несложно). Место его размещения обычно указывается на схеме.

Сечение кабеля и грамотный подбор

Примечание: в некоторой степени он выполняет функции усилителя, однако звучание низких частот улучшается только чуть-чуть.

  • Поэтому лучше выбрать подключение именно через усилитель, за счет чего нагрузка на динамик становится менее выраженной.

Как подключить колонки к активному сабвуферу

Схема подключения сабвуфера

Перед тем как начать работу, следует обесточить автомобиль. Для этого нужно отсоединить минусовую клемму от аккумулятора.

Только после этого можно приступать к работе:

  • Сначала надо определиться с тем, где именно будет расположено устройство. После этого к нему нужно будет провести кабель от магнитолы;
  • Провода прокладываются под салонной обшивкой. Для облегчения работы имеются специальные технические отверстия, через которые и проводятся кабели.

Подключение активного сабвуфера от задних колонок

Примечание: желательно, чтобы кабель был пущен поверху, под крышей. За счет этого нагрузка на кабель будет намного уменьшена.

  • Провод должен быть закреплен по всей длине. Для этого можно использовать специальные хомуты. Чтобы его не было в дальнейшем видно, кабель можно аккуратно замаскировать;
  • В месте, где будет установлен сабвуфер, рекомендуется постелить амортизирующий материал, что убережет устройство от излишних вибраций;
  • Усилитель нельзя размещать рядом с сабвуфером, так как это может привести к возникновению помех. Желательно, чтобы он был расположен на некотором расстоянии от него. При этом оба прибора должны быть зафиксированы при помощи болтов;
  • Кабели необходимо вставить в предназначенные для этого разъемы.

Подключение колонок

Схема подключение активного сабвуфера к колонкам

Для подключения колонок могут понадобиться такие материалы и инструменты:

  • Акустический кабель. Он должен быть хорошим, поэтому экономить на нем нельзя. От него может зависеть то, каким будет звук, издаваемый акустической системой;
  • Гофра;
  • Материал, предназначенный для звукоизоляции;
  • Дрель, тестер.

Операция выполняется в несколько основных этапов:

  • Для начала следует определить, где именно будут расположенные купленные динамики. В некоторых автомобилях уже имеются штатные места, что является большим плюсом.

Примечание: чаще всего передние динамики устанавливаются в дверях машины. Для лучшей фиксации в дверь устанавливается специальный подиум.

  • Задние динамики устанавливаются на полке багажника. Также рекомендуется создать специальные подиумы, чтобы приборы лучше держались. Для этого нужно демонтировать штатную полку, вместо которой следует установить специальную акустическую полку;
  • Далее нужно обратить внимание и на электропроводку. Если в дверях нет отверстий, предназначенных для нее, то придется их сверлить самостоятельно. При этом надо учитывать, что кабель должен быть протянут по металлической поверхности со специальной защитой. Если ее не сделать, то может случиться короткое замыкание;
  • Для облегчения проведения кабеля к задним колонкам, можно использовать края автомобиля. Нельзя, чтобы кабели были проложены под ковриками;
  • Акустический кабель должен быть заизолирован. Для этого можно использовать гофру или изоленту;
  • После демонтажа салонной обшивки, необходимо затянуть кабель внутрь, используя проволоку.

Примечание: при использовании проводов одного цвета их необходимо маркировать.

  • После проверки, все ли нормально функционирует, можно установить магнитолу на предназначенное для этого место.

Как подключить к активному сабвуферу колонки

Таким образом, подключить колонки и сабвуфер можно своими руками. При этом цена обоих устройств зависит от фирмы-производителя, а также от некоторых индивидуальных характеристик.

Прежде чем приступать к выполнению процесса рекомендуется ознакомиться с фото и видео на эту тему. Инструкция также должна пригодиться.

Как подключить колонки к сабвуферу

В наше время ни одна хоть сколько-нибудь качественная звуковая система не обходится без хорошего сабвуфера. Это устройство позволяет добиться наиболее качественного воспроизведения звуковых файлов, так как существенно расширяет диапазон издаваемых системой звуковых волн. Тогда как обычные колонки используются для воспроизведения в основном диапазоне, слышимом человеком, низкочастотный сабвуфер специализируется на звуках, находящихся на нижней границе слышимости – 20-80 Гц.

Понять, присутствует ли в выбранной звуковой системе сабвуфер, очень просто – его наличие обозначается отдельной цифрой в индексе акустической системы. Так, цифры в названии типа системы означают:

  • 2.1 – что в ней присутствуют две фронтальные колонки и сабвуфер.
  • 3.1 – фронтальные, центральная и низкочастотная колонки.
  • 5.1 – фронтальные, задние, центральная колонки и сабвуфер.
  • 7.1 – фронтальные, боковые, задние, центральная колонки и низкочастотный преобразователь.

Почему сабвуфер в системе один? Дело в том, что человеку сложно понять, откуда направляется низкочастотный звук. Поэтому, в отличие от обычных колонок, увеличивать количество низкочастотных излучателей и позиционировать из в разных местах комнаты нет нужды – достаточно поставить сабвуфер куда-нибудь под стол, и в любом месте помещения басы будут чувствоваться примерно одинаково.

Чтобы система функционировала так, как следует, все ее элементы нужно правильно соединить друг с другом, а затем подключить всю систему к источнику звука – компьютеру, телевизору или домашнему кинотеатру. В зависимости от типа системы и особенностей конструкции отдельных приборов сложность этой процедуры может варьироваться, но даже в самом трудном варианте можно быстро разобраться, внимательно изучив руководство пользователя и нюансы монтажа акустики. Итак, как же соединить колонки с сабвуфером?

Особенности сабвуферов

Все сабвуферы представляют собой довольно простые устройства, состоящие из динамика, герметичного корпуса и, в большинстве случаев, фазоинвертора. От особенностей конструкции зависит способность сабвуфера издавать те или иные частоты:

  • 20-40 Гц – глубокий бас;
  • 40-60 Гц – средний бас;
  • 60-80 Гц – высокий бас.

Такие частоты не только едва слышимы человеческим ухом – с возрастом человек совсем теряет способность воспринимать такие низкие звуки. Зачастую они вообще ощущаются только на уровне вибрации, которая может достигать серьезных значений – динамик сабвуфера с достаточной мощностью может колебаться с амплитудой до 7 см! Кроме того, для того, чтобы такие звуки вообще воспроизводились, проигрываемый звуковой файл должен иметь определенное качество – обычное MP3 не всегда подойдет. Для некоторых музыкальных стилей низкочастотная колонка вообще не нужна – чаще всего к ее использованию прибегают любители рока.

Чем же обеспечивается качество низких частот? Во-первых, оно зависит от материала исполнения корпуса сабвуфера. Чаще всего корпус делается из панелей МДФ – древесно-стружечной плиты средней плотности, которая активно поглощает звук, не давая ему распространяться в направлениях, не соответствующих выходному отверстию колонки. Вторую по важности роль играет спецификация самого динамика – его мощность и чувствительность. Не последнее значение имеет и форма сабвуфера – чаще всего она кубическая. Существуют и овальные, и шарообразные форм-факторы низкочастотных колонок, но эффективность их значительно ниже, поэтому они не очень популярны.

Фазоинвертор, несмотря на свое «электронное» название, не является каким-то сложным технологическим приспособлением и представляет собой обычную цилиндрическую вентиляционную трубку, которая концентрирует и усиливает звуковые волны, позволяя сабвуферу выдавать более чистый звук при меньшей мощности устройства. Очень часто такие трубки используются в дешевых сабвуферах, так как позволяют снизить стоимость практически без потери качества.

Типы сабвуферов

Все сабвуферы подразделяются на две основные группы:

  • Пассивные – не имеют встроенного усилителя, поэтому подключаются к выносному или к ресиверу параллельно с другими колонками. Также может осуществляться сквозное подключение к отдельному выходу на источнике звука, но при этом усиливается нагрузка на усилители колонок, а качество звука может снизиться.
  • Активные – оборудованы встроенным усилителем. Он позволяет регулировать громкость и мощность сигнала, что обеспечивает более плавную интеграцию сабвуфера в акустическую систему. Как и пассивные устройства, активные могут подключаться к линейному выходу на источнике, который передает заранее лишенный высоких частот звук, либо параллельно, либо сквозным образом.

Усилитель активного сабвуфера обычно используется как общий на всю систему, поэтому колонки и подключаются к этому устройству.

Подключение колонок к сабвуферу

Перед подключением следует внимательно осмотреть задние поверхности колонок и самого сабвуфера и изучить имеющиеся на них разъемы. Подключение может осуществляться посредством разных технологий:

  • Самые простые провода со штекерами диаметром 3,5 мм, которые встречаются обычно у систем 2.1. Такие штекеры подключаются к соответствующим разъемам на звуковой карте компьютера или на корпусе сабвуфера.
  • RCA-кабели, разделенные на два провода, которые передают сигналы с левого и правого канала. На концах этих проводов находятся более крупные красный и белый штекеры.
  • Акустические кабеля с клеммами на концах – плюс и минус, которые либо защелкиваются, либо прикручиваются к соответствующим входам. Очень важно не перепутать полярность, чтобы ненароком не сжечь оборудование.

Это касается аналогового звука. Более совершенный цифровой звук может передаваться через коаксиальные или оптические выходы.

Стандартные разъемы на корпусе сабвуфера

Если была куплена полноценная звуковая система, все разъемы на колонках и сабвуфере специально подобраны и соответствуют друг другу. Если же сабвуфер докупается к существующей акустической системе, нужно проследить за тем, чтобы на приобретаемом устройстве были такие же разъемы, промаркированные словом «Output», как и на колонках. Таким образом, схема следования звука будет следующей:

  • информация из звукового файла обрабатывается звуковой платой источника;
  • по проводам, соединяющим источник и разъемы «Input» на сабвуфере, звук попадает в сабвуфер;
  • звук усиливается встроенным усилителем сабвуфера;
  • низкие частоты отсекаются и воспроизводятся низкочастотной колонкой;
  • усиленные высокие частоты выходят через разъемы «Output» и по проводам попадают в колонки, которыми и воспроизводятся.

У человека, хоть раз подключавшего простые колонки или даже наушники к компьютеру, не возникнет никаких проблем с миниджеком 3,5 мм или RCA-кабелями. Но что делать, если колонки подключаются клеммами?

Прямое подключение акустических проводов имеет свои достоинства:

  • более надежный контакт;
  • более простое и удобное протягивание проводов по помещению;
  • легкая замена кабеля в случае повреждения.

В зависимости от вида прямого подключения – он может быть пружинным или винтовым – концы кабелей либо вставляются и защелкиваются, либо закручиваются в разъем. Впрочем, с клеммами все имели дело на уроках физики в школе, так что особых затруднений они вызвать не должны. Главное – не перепутать полюса: плюс колонок соединяется с плюсом сабвуфера, минус – с минусом.

С пассивным сабвуфером дело обстоит несколько сложнее. В нем нет усилителя, поэтому усиливать звук придется либо выносным усилителем, либо ресивером. Ресивер имеет на своем корпусе множество разъемов и предполагает параллельное подключение колонок и сабвуфера. Соответственно, при наличии пассивного оборудования колонки к сабвуферу обычно не подключаются. Звук в таком случае будет очень тихим, а разность сопротивлений может быстро убить оборудование.

Таким образом, подключение колонок к сабвуферу – довольно простая процедура, с которой легко справится каждый. Главное – внимательно подключать все провода и предварительно изучить руководство пользователя, чтобы точно не возникли никакие затруднения и была обеспечена полная безопасность эксплуатации акустической системы.

Другие статьи раздела Колонки: подключение и установка

Как подключить колонки к музыкальному центру

За последние годы ассортимент как профессиональных, так и любительских акустических систем существенно разросся. Сегодня можно составить качественную звуковую систему из двух простейших колонок. 10451

Как подключить колонки к телефону

Чтобы воспроизвести любимые мелодии, человеку нужны не только сами музыкальные файлы и устройство, способное их прочитать и преобразовать в звук, но и хорошие колонки. Обычно мощная аудиоаппаратура. 42293

Как установить драйвер для звука (колонок, наушников) в Windows

Программное обеспечение, которое занимается управлением звуковой картой, нужно обновлять после установки системы, апгрейда компьютера – то есть, установки новой дискретной звуковой карты, а также в. 47793

Популярные статьи

Наушники – это весьма простые устройства, и, как правило, они надежно защищены от различных. 1648238

На сегодняшнем рынке акустической техники представлено множество звуковых систем – они могут быть. 1160384

Среднечастотный динамик, или иначе его еще называют m > 1020459

Динамический излучатель – это та часть колонки или наушников, которая, собственно, и занимается. 918965

Наушники, как и любая акустическая техника, не застрахованы от поломок. Разные наушники имеют. 809214

Как известно, для воспроизведения звуковых волн в большинстве акустических систем применяются. 769517

Одни из основных характеристик любых наушников – это удобство пользования ими и степень. 528782

На удобство пользования акустической системой, а также на сложность подключения ее элементов друг к. 377680

Как подключить колонки к сабвуферу

Стандартная акустическая система, будь то компьютерные колонки или штатная автоакустика, не могут обеспечить качественного звучания. Обычные динамики воспроизводят звук, расположенный в основном в диапазоне частот, который различает ухо человека. Сабвуфер же необходим для проигрывания низкочастотного аудиосигнала. Чтобы в полной мере насладиться любимыми музыкальными композициями, следует правильно выбрать устройство и произвести грамотное подключение.

Какие бывают сабвуферы

Характеристики «сабов» чётко показывают, чем они отличаются от обычных колонок:

  • частотный диапазон имеет искусственно установленные границы, обычно эта величина равна 40–200 гц;
  • изделие оснащается звукоизлучателем большого диаметра — например, у устройства для домашнего использования он составляет от 30 до 50 см.

Сабвуферы имеют простую конструкцию, но делятся на несколько видов: закрытые, открытые, активные и пассивные.

  1. Пассивные. Их конструкция очень проста. Имеют фильтр для обработки низких частот и динамик большого размера. Чтобы «раскачать» такое устройство потребуется усилитель. Устройство не способно выполнить обработку или преобразование сигнала.
  2. Активные. Для их работы не требуется дополнительный усилитель. В корпус устройства вмонтированы динамик и схемы для управления фильтрацией. Изделие способно обрабатывать и усиливать подаваемый на него аудиосигнал. Имеет существенное достоинство — активный сабвуфер легко установить в уже подготовленную аудиосистему.
  3. Закрытые. Имеют прочный корпус. Чаще всего закрытого типа бывают пассивные «сабы». Такие изделия обеспечивают хорошее звучание, не искажают аудиосигнал, не вызывают резонанса и реверберации. Однако, есть у них свой недостаток — чем больше диаметр установленного динамика, тем большая потребуется мощность для «раскачки» его мембраны.
  4. Открытые. Такой вариант устанавливают сразу в подготовленный корпус автомобиля, чаще всего в багажник. При таком варианте монтажа, устройство будет использовать весь объём салона, чтобы сформировать глубокие и сочные басы. Недостатком такого «саба» является то, что добиться качественного звучания достаточно сложно.

ВНИМАНИЕ! При использовании фильтрации, частотный максимум, которого позволяет добиться изделие открытого типа, составляет 100 гц.

Можно ли к сабвуферу подключить колонки

Осуществить подсоединение других колонок к активному сабвуферу достаточно просто. Пассивный вариант не имеет штатного усилителя аудиосигнала, поэтому его потребуется приобрести и установить. Если такой возможности нет, то «саб» можно подключить напрямую к акустике. Однако, в таком случае качество звучания будет недостаточным. Для обеспечения фильтрации звука можно дополнительно установить фильтр.

ВНИМАНИЕ! Фильтр способен немного усилить подаваемый на акустику аудиосигнал, однако качество звука повысится незначительно.

Таким образом, оптимальным способом является использование усилителя. Так нагрузка на динамики существенно снижается.

Как подключить колонки к сабвуферу

Если осуществляется подсоединение обычных колонок и сабвуфера, то сначала требуется убедиться в наличии соответствующих разъёмов на обоих устройствах. Обычно используются следующие способы:

  1. С помощью кабелей со штекерами 3.5. Это самый распространённый способ подключения, так как гнёзда 3.5 обычно присутствуют на всех аудиоустройствах.
  2. RCA. Данные провода разделены на пару кабелей, по которым осуществляется подача звука с левого и правого канала.
  3. Кабели с клеммами. Кабели на концах имеют специальные клеммы, которые необходимо защёлкнуть или прикрутить. При этом важно соблюдать правильную полярность.

Монтаж устройства в салоне автомобиля выполнить несколько сложнее. Для этого требуется:

  • подготовить место, куда будет вмонтирован «саб» — после чего к нему подводят провода от магнитолы;
  • все кабели необходимо спрятать под обивку автомобиля;
  • кабель следует тщательно закрепить с помощью хомутов, а в месте монтажа сабвуфера, нужно постелить материал, обеспечивающий хорошую амортизацию;
  • усилитель и «саб» нужно расположить на достаточном расстоянии друг от друга и надёжно зафиксировать;
  • оба изделия соединяются с помощью проводов, которые нужно вставить в соответствующие гнёзда.

ВНИМАНИЕ! Оптимальным вариантом является монтаж кабелей по крыше автомобиля. Так вероятность их повреждения снижается.

Процедура соединения динамиков и сабвуфера довольно простая. Чтобы добиться хорошего звучания, необходимо соблюдать все требования, использовать качественное оборудование и надёжно фиксировать все соединения.

Pavel227 › Блог › как подключить автозвук (для новичков). саб, сабвуфер, усилитель, усилок, сч, серединки.

В данной записи всё написано с некоторым сарказмом, прошу не обижаться, но расписано я надеюсь подробнее некуда. Я же сам только любитель и только открываю для себе автозвук. Помню как купил б/у первый саб себе и искал в интернете как сделать так, чтобы это всё заработало. Именно для этого я создал этот надеюсь кому-то полезный пост! Фото взяты из интернета, не всё на них сделано действительно правильно, однако для общего понятия или примера думаю будет достаточно!

слушали, слушали музыку и вдруг захотелось поставить себе в машину саб. купил себе бу, или в магазине мистери, или пролоджи, или даже супру какую, а если раскошелился и купил пионер, так вообще красота)))))(сарказм) ибо обратите внимание на Alphard, Ural, Pride и др. Это реально отличный звук, качество и надёжность, но и цена соответствующая. В данный момент компания Alphard одна из ведущих на рынке России. с помощью этого железа ставятся мировые рекорды! Кому интересно есть канал данной компании на YouTube — — — — — — — — — — —
Alphard Group www.youtube.com/channel/UC8TvJkVR14JsAXkpA59j2QA
ещё один из наикрутейших каналов
LOUD SOUND www.youtube.com/channel/UCPXf2nu1pPxEbzbc6YmZbSw
кому интересен автозвук — заходите смотрите, это очень увлекательный контент! При всём этом у них часто производятся розыгрыши железа в вашу тачку!

в интернете прочитал, что от магнитолы играть он не будет, и купили себе усилок даже одного бренда

и провода “крутые”

и возник вопрос: как всё это подключить?!

в комплектах проводов обычно вот такой арсенал внутри.

изначально нам нужно протянуть от аккумулятора силовой (плюсовой) кабель. ни от прикуривателя, ни от стоп огней или ещё что вы там придумаете, а от аккумулятора тянем до багажника или где у вас там будет стоять усиль провод. на расстоянии примерно 10 см. (чем ближе к акб, тем лучше) разрезаем провод и вставляем туда предохранитель.

далее вам нужно взять минус. так как система слабая, можно его взять с корпуса машины, НО не думайте, что это мелочи и лучше вы прикрутите минус к БОЛТУ крепления сидения или ещё к чему серьезному, чем сделаете скрутку. ибо при плохом контакте эти провода хорошо греются. и давайте я не буду вам рассказывать, к чему могут привести нагретые провода в машине.

далее у вас есть провод синенький, такой тоненький, в большинстве случаев, REM. его мы подключаем сзади к магнитоле. из фишки магнитолы выходит синий провод, он чаще всего ни к чему не подключён. этот синий провод получает 12в от магнитолы при её включении. к нему подключаются усилки и активные антенны. таким образом, при включении магнитолы у вас запускаются антенна усилок и тд. при её выключении всё выключается. там же при наличии выходов на магнитоле подключаем и межблоки. далее ведём эти 2 проводочка тоже в багажник к усилку.

как все эти провода подключить в усилитель?

всё просто. силовой кабель (+) подключается в терминал 12+. минусовой в терминал GND. проводок REM подключается в терминал RMT или же REM. всё как на примере.

рядом у вас есть терминалы + — + — это подключение динамиков. у этого усилка 2 пары таких выводов. это 2х канальный усилок (на 2 динамика)

кстати, межблоки, если вы ещё не догадались, подключаются с обратной стороны усилка, где находится куча крутёлок и переключателей для настройки усиля.

ЕСТЬ ещё случаи, когда всё купил и возник вопрос: а куда вставить межблочник, если магнитола старая или штатная и у неё нет сзади выходов RCA?
тогда вам в помощь приходят примерно такой переходничёк или как его назвать. в данном случае межблочник вам не понадобится, а понадобится взять от магнитолы 4 проводочка. + и — левого + и — правого динамика, провести их к усилителю и подключить к этому переходничку.

итак, теперь можно всё проверить и попробовать запустить. горит зелёная лампочка на усилке? я рад за вас. самое важное вы сделали.
теперь дело в настройке
основные настройки такие:
в усилителе есть несколько регуляторов
1. GAIN, LEVEL они же громкость, можность. её выставляете на слух. добавляйте пока не начнут пердеть динамики и немного назад.
2. LPF, LOW PASS, SUBSONIC фильтр который подрезает низкие частоты саба. т.е. регулирует насколько низкий бас будет воспроизводить саб. эту настройку желательно выводить ближе к параметрам вашего сабвуфера. если в сабе написан диапазон частот 40-500 герц то лучше порежьте его на 60 герц снизу как минимум ибо те сабы что выше в любом случае не играют и половины того что написано на коробке, а если и играют то не долго.
3. HPF, HI PASS фильтр которые отрезает верхние частоты от ваших динамиков. т.е. не даёт грубоя говоря вашим динамикам пищать. в принципе не обязательно отрезать от ваших серединок верх, но для более лучшего качества и более точной настройки лучше это сделать. конечно если у вас есть чему пищать в машине (твитеры)
4. BASS SOOST ребят лучше не крутите. только в крайнем случае если не хватает мощности усилителя можно немножко добавить. но старайтесь это дело оставлять на минимуме.
НУ И переключатель сам. при включении LP/LPF будет работать фильтр низких частот (для саба) при включении HP/HPF будет работать фильтр высоких частот и низких. т.е. вы отрезаете от серединок верх чтобы они не пищали и низ чтобы не воспроизвожили те частоты которые лучше пусть навалит саб. FLAT же это так сказать воспроизведение без фильтров. т.е. звук напрямую подаётся на динамики и они играют весь диапазон частот. т.е. и сабы будут басить и пытаться непеть вам мелодию и среднечастотники будут петь и пердеть от баса)

Как подключить сабфувер к стереосистеме?

Вы, видимо, не ознакомились ссылкой. Иначе, было бы ясно, что “развод”, в смысле – лохотрон. Данное подключение, якобы, не имеет преимуществ.

Цитата
Или вы о чем?

Манфред фон Рихтгофен

Цитата
А если на сабе возможны два варианта подключения, то надо попробовать оба!

Вопрос не в том что имеет или не имеет а в том что превозносится как единственно аудиофильский. Многие банальные вещи преподносятся как секреты и откровения. Тупой маркетинг а вы ведетесь.

Таким образом, на REL подается тот же самый сигнал, что и на основные колонки.

Из этого ничего не следует. Если для SACD то что этот сигнал не “тот же самый” не имеет значения то почему это должно иметь значение в стерео? Все равно саб (как в том анекдоте – “пришел муж и перетрахал по своему”) воспроизведет свою полосу частот по своему в соответствии со своим характером а не характером основных АС.

Цитата
Если для SACD то что этот сигнал не “тот же самый” не имеет значения то почему это должно иметь значение в стерео?
Тупой маркетинг а вы ведетесь.
Цитата
Если для SACD то что этот сигнал не “тот же самый” не имеет значения то почему это должно иметь значение в стерео?
Цитата
и второе, в этом случае уже трифоником не обойдешься.

Ну почему же, можно и трифоником обойтись. Почти на всех дисках SACD формата(которые я видел) присутствует помимо многоканального DSD потока и стерео поток DSD.
А что на усилке нет выхода PRE OUT, если есть то цепляйте на него саб по низкому уровню и громкость регулировать будете на усилке и саба и АС.

Манфред фон Рихтгофен

Если бы. так бы. было. жизненно необходимо. подавать на саб “тот же сигнал что и на основные АС” то в SACDе не было бы этого сабвуферного канала. Но поскольку в Sony больше соображают чем в REL то он есть.

[small]Отредактировано: 26-07-2007, 14:33[/small]

[small]Отредактировано: 26-07-2007, 14:46[/small]

Ну согласитесь – позорная статья.

Мы тут с помощью секретного кабелюги со Speaconом на конце неибически интегрируемся в стереосистемы аудиофилов.

Все гениальное просто! Каждому аудиофилу по RELу!

Подключение колонок SR6011

В данном разделе описывается подключение данного устройства к колонкам в помещении.

Подключение объясняется на примерах.

Перед подключением акустической системы, отключите шнур питания устройства из розетки. Выключите сабвуфер.

Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и — друг с другом. (Схема защитыссылка)

Запрещается прикасаться к разъемам акустической системы при подключенном сетевом шнуре. Это может привести к поражению электрическим током. Когда “Setup Assistant” (стр. 9 в отдельном “Краткое руководство пользователя”) работает, следуйте инструкциям на экране “Setup Assistant” для выполнения соединений. (Во время работы “Setup Assistant” электропитание на акустическую систему не подается.)

Используйте динамики с импедансом в диапазоне от 4 до 16 Ω/Ом.

Выполните следующие настройки при использовании динамика с сопротивлением от 4 до 6 Ω/Ом.

На основном блоке одновременно нажмите и удерживайте кнопки ZONE2 SOURCE и STATUS не менее 3 секунд.

На дисплей выводится индикация “Video Format < PAL>”.

Нажмите DIMMER на основном блоке дважды.

На дисплей выводится индикация “Sp.Imp. <8ohms>”.

Нажмите TUNER PRESET CH + или TUNER PRESET CH — на главном устройстве, чтобы выбрать сопротивление.

Выберите, если сопротивление на любом из подключенных динамиков составляет 6 Ω/Ом.

Выберите, если сопротивление на любом из подключенных динамиков составляет 4 Ω/Ом.

Нажмите кнопку STATUS на основном блоке, чтобы завершить настройку.

Подключение кабелей к акустической системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+ красный, – черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.

Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.

На колонках поверните разъемы для подключения против часовой стрелки и немного ослабьте их.

Вставьте кабель от колонок в разъемы.

На колонках поверните разъемы для подключения по часовой стрелке и затяните их.

Подключение сабвуфера

Чтобы подключить сабвуфер, воспользуйтесь кабелем для сабвуфера. К данному устройству можно подключить два сабвуфера.

Для подключения двух сабвуферов установите для параметра “Сабвуфер” значение “2 колонки” в настройке “Конфиг. АС”. ссылка

Уровень громкости и дистанцию можно настроить для каждого сабвуфера отдельно.

Информация о ярлыках кабелей (входят в комплект) для определения канала

Раздел экрана канала для клемм динамика на задней панели имеет цветовую маркировку для определения каждого канала.

Прикрепите к каждому кабелю ярлык, соответствующий каждому динамику. Это облегчит подключение надлежащих кабелей к клеммам динамиков на задней панели.

Клеммы акустической системы

Цвет

Светло-желтый

Светло-желтый

Светло-фиолетовый

Светло-фиолетовый

Светло-фиолетовый

Светло-желтый

Светло-фиолетовый

Светло-фиолетовый

Прикрепите ярлык кабеля для каждого канала к соответствующему кабелю динамика, как показано на рисунке.

См. таблицу и прикрепите метку к каждому кабелю динамика.

Далее подключите так, чтобы цвет клеммы динамика совпадал с цветом ярлыка кабеля.

Прикрепление ярлыка кабеля

наверх

КАК ПОДКЛЮЧИТЬ КОЛОНКИ К ТЕЛЕВИЗОРУ — все способы

Хорошие внешние динамики улучшат звук даже старого телевизора. Качественные колонки прибавят реалистичности любой аудиодорожке — главное, правильно подключить их к основной технике. Как это сделать — рассказано ниже.

Какие типы разъемов существуют

Несмотря на разнообразие аудиосистем, сегодня существует всего 5 основных типов подключения, так как остальные либо устарели, либо еще не стали популярными.

Тип разъема

Как опознать Когда использовался Какие переходники нужны
RCA (тюльпан) 3 разъема красного, желтого и белого цвета, находящиеся рядом. Сейчас нужны первых два — они отвечают за левый и правый каналы соответственно. Белый разъем отвечает за передачу видео. Самый распространенный порт для коннекта акустических систем и видеоплееров для телевизоров, выпущенных после 80-х. Никакие. Чтобы подключить колонки к такому телевизору, как LG 32LM6300PL, следует найти красный и желтый разъемы
TRS Mini Jack / 3.5 мм-порт  Штекер кабеля диаметром в 3,5 дюйма вставляется в порт, обозначенный  «наушниками». Самый распространенный бытовой аудиоразъем на время написания статьи. Для современных телевизоров — никакие. Для ТВ, выпущенных в конце 90-х, понадобится AUX-кабель либо TRS-RCA переходник.
Прямое подключение Понять, что телевизор поддерживает прямое подключение, можно по специальным зажимам, куда будут вставляться аудиопровода, идущие от колонок Редкий метод подключения, встречающийся у старых колонок и ТВ. Подключаются исключительно напрямую. Переходников нет.
HDMI Разъем похож на USB-порт, только немного другой формы и подписан сверху HDMI. Самый популярный ТВ-разъем для моделей, выпускаемых с 2010 года. Существует множество переходников, которые выбираются, исходя из типа аппаратуры.
Bluetooth Понять, поддерживает ли ТВ Bluetooth, можно, порывшись в инструкции или настройках телевизора. Технологию подключения можно найти в самых современных телевизорах и колонках,  как SONY 49XF7596. Переходники не нужны, так как все делается без проводов. В редких случаях колонки могут идти с USB-заглушкой с драйверами внутри. Только в этом случае может понадобиться переходник на USB

Как подключить колонки к телевизору

При подключении аудиоустройств к ТВ нужно учитывать их тип. Исходя из этого параметра нужно подбирать кабели и переходники.

Колонки делятся на 6 видов, о которых подробнее будет рассказано ниже.

Активные колонки

Колонки с усилителем, которые работают от сети либо аккумулятора и батарей. Динамики подключаются без использования переходников и доп. устройств. Есть 3 вида разъемов активных колонок:

  1. RCA или «тюльпан» — левый и правый каналы подключаются в красное и белое гнездо у ТВ соответственно.
  2. TRS или Mini Jack — популярный разъем у домашних колонок. Если у телевизора нет такого разъема, следует приобрести AUX-провод, благодаря которому устройства смогут подключиться друг к другу.
  3. Прямое подключение — встречается редко. Список разрешенных переходников к модели, как правило, прописан в инструкции.

Статья для любознательных: Подробная инструкция на 4 пункта, как подключить беспроводные и проводные колонки к ноутбуку

Пассивные колонки

Нет встроенного усилителя, поэтому нужно быть уверенными, что подключенная техника потянет их. В большинстве телевизоров присутствуют усилители, но их может не хватить для акустики. По правилам, мощность усилителя должна быть больше на 30%, чем у колонки. Чем мощнее усилитель, тем лучше.

Сопротивление динамиков должно соответствовать выходному сопротивлению усилителя. Кроме этого, следует соблюдать полярность (плюс к плюсу, минус к минусу), иначе звук будет хуже, чем задумано. Если динамиков в комплекте больше 2 штук,  придется докупать AV-ресивер, который совместит сигнал динамиков и преобразует их линейно.

Некоторые усилители оснащены ресивером, что позволит сэкономить деньги на переходниках. Для владельцев современных телевизоров желательно приобрести усилитель с HDMI-разъемом — так звук будет передаваться в максимальном качестве.

Познавательная статья: Активные и пассивные колонки — в чем разница: 3 критерия выбора

Музыкальный центр

Обычно они оснащаются AUX-выходом, который также используется в автомобилях. Для коннекта к ТВ достаточно купить AUX-кабель и провести такие действия:

  1. Соединить ТВ и центр. Подключать шнур нужно к разъему OUT на центре и In в ТВ.
  2. Подсоединить колонки к музыкальному центру.
  3. Включить оба устройства.

Иногда центры коннектятся через «тюльпан» и мини-джек. Логика подключения та же — порт Out на передающем сигнал устройстве, разъем In – на принимающем.

Полезная статья: Что лучше: саундбар, музыкальный центр или акустическая система — обзор 3 опций

Составная стереосистема

Один из необычных методов, как подключить колонки к телевизору Samsung 32N4510 или к другой модели. Система будет выдавать лучший звук, чем в обычных динамиках, но немного хуже, чем при использовании домашнего кинотеатра. Она состоит из усилителя, пассивных колонок и сабвуфера.

Для коннекта стереосистем используется SCART-разъем — сегодня он встречается редко. Проблема коннекта решается покупкой переходника SCART– «тюльпан» либо SCART – Mini Jack.

На заметку: Правильная настройка акустической системы на ПК — инструкция в 2 разделах

Домашний кинотеатр

Сможет предоставить лучший звук дома, поэтому профессионалы стараются использовать в качестве колонок домашний кинотеатр. Перед подключением системы с сабвуфером к телевизору следует детально изучить инструкцию. В руководстве пользователя описаны возможные переходники, которые можно использовать с этой моделью.

Важно: Прежде, чем соединить устройства, их следует обесточить, иначе велика возможность короткого замыкания.

Домашний кинотеатр с сабвуфером позволит погрузиться в мир на экране телевизора. Хорошие аудиосистемы передают самый мелкий шорох, который изменит восприятие фильма или игры.

Читайте: Ответы на 2 популярных вопроса о сабвуфере — что это и зачем он нужен

Для коннекта домашнего кинотеатра стоит использовать HDMI-кабель — тогда качество звука достигнет максимально возможного уровня в бытовой среде. Если же кинотеатр старый и не имеет такого порта, следует прочесть инструкцию и выбрать среди возможных вариантов коннекта те, которые не будут «жевать» звук.

Алгоритм подключения:

  1. Соединить колонки и сабвуфер.
  2. Подключить к ресиверу.
  3. Соединить ресивер с усилителем.
  4. Подключить усилитель к ТВ.

Как правило, после этих шагов не нужно проводить никаких дополнительных настроек —  достаточно только включить систему в электрическую сеть. Но лучше пересмотреть инструкцию. Если она указывает наличие доп. настроек, их следует провести.

Беспроводные колонки

Много телевизоров имеют Bluetooth, даже модели без Smart TV. Алгоритм коннекта ТВ и беспроводных колонок одинаков, но может отличаться от модели к модели:

  1. Включить ТВ.
  2. Зайти в настройки и включить  Bluetooth.
  3. Найти готовые к подключению блютуз-устройства.
  4. Найти колонку и синхронизироваться.

Если динамики не синхронизируются, стоит попробовать другой метод подключения, который будет указан в инструкции к ТВ.

Интересная статья: Что такое портативные колонки — как выбрать портативную колонку по 11 параметрам

Разновидности кабелей

Самые востребованные шнуры для подключения колонок к ТВ:

  • HDMI — используются, когда у обоих устройств есть HDMI-разъемы. Он передает аудио и видео с оригинальным качеством, не искажая ничего.
  • HDMI – mini, micro HDMI — используется в портативных девайсах для экономии места. Качество аудио немного хуже HDMI, но все еще на высоком уровне.
  • HDMI-DVI — провод, используемый для коннекта современной техники к старому телевизору или монитору. DVI известен, как «кабель с винтиками» — он передает как изображение, так и звук.
  • SCART — ещё один «динозавр» из мира кабелей, ранее использовавшийся для передачи видео и аудио. Сегодня такую технику почти не встретишь, поэтому придется искать переходник на нужный разъем.
  • 3.5mm Stereo — классический аудиоразъем, использующийся в большинстве компьютерных колонок и проводных наушников.
  • RCA — знаменитый «тюльпан», встречающийся у всех телевизоров, выпущенных с 80-х годов.
  • USB — встречается в беспроводных динамиках либо недорогих активных колонках. Разъем имеется в большинстве телевизоров, выпущенных после 2010 года.
  • Micro USB — такие кабели редкость в ТВ, так как обычно хватает классического USB.
  • Lightning — используется для подключения Apple-техники. В зависимости от подключаемой техники, могут понадобиться еще переходники.
  • AUX — провод, что соединяет устройства с мини-джек портом и ТВ с «тюльпаном». Дополнительные переходники не требуются.

Полезная статья: Как выбрать акустическую систему: 3 критерия

Есть много способов коннекта динамиков с ТВ — процесс зависит от того, какая аудиоаппаратура подключается. Чтобы быть уверенными в позитивном исходе, следует использовать только качественные провода и переходники. Хорошие шнуры не обязательно дорогие, но они отличаются от остальных множеством позитивных отзывов.

Сабвуфер Колонки Схемы Подключение — tokzamer.ru

Активная акустика. Для этого можно использовать гофру или изоленту; После демонтажа салонной обшивки, необходимо затянуть кабель внутрь, используя проволоку.


Для этого необходимо использовать резистор с сопротивлением в 1кОм. Так вероятность их повреждения снижается.

Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку параллельное и последовательное подключение.
Как правильно подключить (установить) и настроить активный сабвуфер в машину?

Подключение сабвуфера к магнитоле

Главное — не перепутать полюса: плюс колонок соединяется с плюсом сабвуфера, минус — с минусом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на метров. Основные принципы. Для их работы не требуется дополнительный усилитель.

Биампинг и бивайринг Bi-Amping и Bi-Wiring.

Для начала соединим все динамики последовательно.

В нем нет усилителя, поэтому усиливать звук придется либо выносным усилителем, либо ресивером. Кабели с клеммами.

На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. Акустические кабеля с клеммами на концах — плюс и минус, которые либо защелкиваются, либо прикручиваются к соответствующим входам.

Типы сабвуферов Все сабвуферы подразделяются на две основные группы: Пассивные — не имеют встроенного усилителя, поэтому подключаются к выносному или к ресиверу параллельно с другими колонками.

Однако это не единственный разъем, на котором можно реализовать мостовой режим. При таком варианте монтажа, устройство будет использовать весь объём салона, чтобы сформировать глубокие и сочные басы.
Как подключить и настроить магнитолу (ГУ)

Последовательное, параллельное и смешанное соединение динамиков

С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range — на другой сабвуфер в случае, если у вас используется четыре сабвуфера и два сателлита. Благодаря своей конструкции очень надежный разъем.

Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС.

В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Инструкция также должна пригодиться.

При соединении динамиков не забываем об их синфазном включении. Известен своей высокой надежностью. Однако на практике особенно это касается автозвука чаще встречаются другие более экзотичные сценарии, например, сабвуфер с двумя катушками, либо мощный усилитель и два не очень мощных саба. Теперь возьмём пример верного соединения всё тех же динамиков.

Перед подсоединением провода стоит отшлифовать выбранный участок. Для лучшей фиксации в дверь устанавливается специальный подиум. Кстати говоря, такой закрытый контур может быть создан и своими руками.

Подключение кабелей к акустической системе


В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge. С пассивным сабвуфером дело обстоит несколько сложнее. Что получим в результате? Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Ясно, что 2 из 3 динамиков будут работать с перегрузкой — те, чья номинальная мощность равна 1 Вт.

Ресивер имеет на своем корпусе множество разъемов и предполагает параллельное подключение колонок и сабвуфера. Акустические кабеля с клеммами на концах — плюс и минус, которые либо защелкиваются, либо прикручиваются к соответствующим входам. Кабели с клеммами. Последовательное соединение динамиков.

Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. Для начала самый простой вариант. Первая цифра 3 — это номинальная мощность, 3 Вт. Обследуйте жилы на концах кабеля. В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Схема подключения сабвуферов

Ресивер имеет на своем корпусе множество разъемов и предполагает параллельное подключение колонок и сабвуфера. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Как правильно соединить динамики между собой в таком случае?

Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье. Как подключить активный сабвуфер к задним колонкам Также сабвуферы бывают пассивными и активными.

Поэтому, в отличие от обычных колонок, увеличивать количество низкочастотных излучателей и позиционировать из в разных местах комнаты нет нужды — достаточно поставить сабвуфер куда-нибудь под стол, и в любом месте помещения басы будут чувствоваться примерно одинаково. Ясно, что 2 из 3 динамиков будут работать с перегрузкой — те, чья номинальная мощность равна 1 Вт.

Типы сабвуферов

Ясно, что 2 из 3 динамиков будут работать с перегрузкой — те, чья номинальная мощность равна 1 Вт. При этом надо учитывать, что кабель должен быть протянут по металлической поверхности со специальной защитой. Рассматривая в этом свете акустические системы можно выделить три вида: активные , пассивные и трансляционные акустические системы. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении.

Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Каждый из динамиков будет работать в нормальном режиме.

Чем больше сечение — тем меньше сопротивление. Кроме того, для того, чтобы такие звуки вообще воспроизводились, проигрываемый звуковой файл должен иметь определенное качество — обычное MP3 не всегда подойдет. Конструкция активного сабвуфера Несколько особенностей подключения Если подключать пассивный динамик , то делать это нужно через усилитель. И если использовать прибор открытого типа, то достичь такого показателя будет почти нереально.

Размеры пластин в таблице толщина, количество, габариты : Вначале приклеим часть туннеля с басовым рефлектором, скрутим его с помощью гипсокартонных винтов. Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Является не самым корректным соединением устройств с инженерной точки зрения.
Ремонт акустической системы Sven своими руками

схема, саб, мостом, инструкция, настройка

Автор Владислав Никитович На чтение 6 мин.

Акустическая система многих автомобилей обладает низким качеством, предусматривает наличие только штатной магнитолы и 2 устройств для вывода звука. При необходимости можно улучшить акустику, для этого следует рассмотреть то, как подключить 4 колонки и сабвуфер к 4-канальному усилителю. Провести подобную процедуру можно самостоятельно, для этого нужно приобрести необходимые материалы, провести демонтаж отделочных панелей и соединить все элементы в единую систему.

Что понадобится

Для самостоятельного проведения работы требуется небольшой набор инструментов и различных расходных материалов.

Подключение мостом получило широкое распространение, т. к. позволяет использовать 1 канальный усилитель.

Прежде чем приступить к непосредственному выполнению работы, нужно подготовить:

  • Усилитель, колонки и сабвуфер. В продаже можно встретить уже готовые комплекты, поэтому нет необходимости в знаниях по подбору подобных устройств. От качества устанавливаемого оборудования во многом зависит эксплуатационный срок всей системы.
  • Толстый кабель для питания устройства. При этом специалисты рекомендуют не экономить на приобретении этого расходного материала, т. к. слишком малое сечение может стать причиной перегрева и плавки наружной изоляции.
  • B+ клемму усилителя, которая применяется для подключения силового кабеля к шине аккумулятора. Проводить подключение нельзя, т. к. есть вероятность окиси и возникновения других проблем.
  • Предохранитель, который нужно использовать с 4х-канальным усилителем. Устанавливается устройство ближе к источнику энергии. Отсутствие предохранителя может стать причиной его повреждения.
  • GND — клемма подключения массы. Этот провод рекомендуется вести от самого аккумулятора, а не кузова транспортного средства. Это связано с тем, что металл подвержен воздействию коррозии, которая существенно снижает проводимость. На качестве используемого провода экономить не стоит.
  • REM. От магнитолы часто отходит провод синего цвета, при включении устройства подается напряжение 12 В.
  • Изоленту для проведения изоляции соединений. Она исключает вероятность возникновения короткого замыкания.
  • Специальную гофру, которая применяется для укладки кабеля, чтобы в будущем не появились проблемы при эксплуатации системы. Она защищает изоляцию от механического повреждения и воздействия высокой влажности.

Работать с кабелем можно при применении кусачек, паяльника и других распространенных инструментов. Для проверки состояния системы применяется тестер, он может указывать на возникновение сопротивления или обрыв цепи.

Современный усилитель представлен сложной конструкцией, которая имеет большое количество разъемов. Это позволяет проводить подключение сразу нескольких устройств. Все выходы можно разделить на несколько групп:

  • Выходы и разъемы для силового кабеля.
  • Выход на 12 В, на который подается питание от АКБ. При его использовании рекомендуется дополнительно применять предохранительный элемент.
  • Выход REM требуется для подключения головного устройства. Усилитель работает в паре с магнитолой, для чего применяется качественный кабель.
  • GND является заземлением. Оно требуется для соединения с машиной.
  • Для динамиков и сабвуфера есть отдельные входы.
  • Выходы для RCA.

На обратной стороне можно встретить соответствующие обозначения, поэтому при работе не возникает проблем с подключением различных элементов системы. Все модели усилителей условно делят на 2 категории:

  • АВ — подключается к головному устройству, является аналоговым, увеличивает качество звука при низком КПД и небольшой мощности. Стоят модели усилителей из этой группы недорого, но сильно садят аккумулятор.
  • D — является цифровым устройством, которое характеризуется повышенным КПД и большой мощностью. Однако подобный усилитель выдает звук низкого качества.

Самыми качественными предложениями можно назвать оборудование, которое выпускается под брендами «Альпин» и «Магнит».

Схема и инструкция по подключению

Подключение сабвуфера к 4-канальному усилителю проводится в несколько этапов. Они следующие:

  1. Работа начинается с подключения сабвуфера и динамиков к усилителю. Она занимает много времени, т. к. нужно провести демонтаж отделочного материала. Крепление панелей проводится за счет саморезов и клипс.
  2. Следующий шаг заключается в подключении управляющего устройства, в качестве которого выступает мультимедийная система или штатная магнитола. Для этого прокладывается кабель по всему салону. Межблочный провод должен быть расположен вдали от других, т. к. может привести к появлению помех.
  3. Выполняется прокладка кабеля питания и его подключение. Для этого требуется специальная клемма, которая подходит под выход аккумулятора.

После соединения всех элементов сигнал уходит от установленной магнитолы, после чего проводится его распределение. При установке сабвуфера его размещают в багажном отделении, поэтому для его подключения нужно провести прокладку кабеля через весь салон.

Особенности подключения саба к усилителю заключаются в нижеприведенных моментах:

  • При сильном удалении устройств кабель прокладывается через технологические отверстия. Они закрываются резиновыми заглушками, за счет чего повышается степень изоляции. При отсутствии технологических отверстий их можно создать самостоятельно, но для этого требуется специальный инструмент. Рекомендуется вставлять резиновые втулки, которые защищают кабель от протирания.
  • Для подключения сабвуфера есть 2 специальных разъема. При этом схема подключения 4-канального усилителя предусматривает мостовое соединение, для чего требуется 2 провода: плюс и минус.
  • Для всех 4 колонок также есть соответствующие разъемы. Соединяются динамики с учетом того, что все контакты должны быть качественно изолированы. В противном случае на металлической поверхности может появится коррозия, из-за которой снижается проводимость.
  • Прокладка кабеля проводится вдали от других. Это связано с тем, что есть вероятность появления сильных помех. При подключении сабвуфера к усилителю должен применяться качественный кабель.

Подключение проводится с учетом того, что кабель должен быть хорошо изолирован.

Применяемая схема подключения предусматривает прокладку кабеля от аккумулятора к усилителю для его питания. Рекомендации по выполнению подобной работы следующие:

  1. Выбирается кабель требуемого сечения.
  2. Подсоединение к аккумулятору проводится при помощи специальной клеммы. Ее нужно надежно закрепить, что исключает вероятность пропадания контакта при вибрации.
  3. В непосредственной близости от источника энергии устанавливается предохранитель. Он исключает вероятность перегрузки устройства.
  4. Прокладка кабеля осуществляется через щиток, который защищает моторный отсек. В нем часто есть технологические отверстия с уплотнительными втулками. При отсутствии отверстия его можно создать самостоятельно, для чего проводится сверление при применении насадки подходящего диаметра.
  5. Рекомендуется прокладывать кабель в специальной гофре. Она обеспечивает высокую степень защиты от воздействия окружающей среды.
  6. В случае мощности системы выше 400 В рекомендуется проводить установку конденсатора. Его размещают в багажном отделении для исключения вероятности перегрузки устройства.

После соединения всех элементов нужно проверить работу систему. Если все функционирует правильно, то можно приступить к установке демонтированной отделки. При рассмотрении того, как подключить сабвуфер, стоит учитывать, что 2 подобных элемента одновременно соединять с 4-канальным усилителем не разрешается.

Настройка звука

К автомагнитоле усилитель подключить можно самостоятельно. После монтажа всех элементов необходимо настроить систему следующим образом:

  • Кроссовер устанавливается в положение HP.
  • Показатель «Фи Пасс» — в значение 60-80 Hz.
  • Селектор «Реар» — в значение LP.
  • «Лав Пасс» настраивается в диапазоне 65-85 Hz.
  • Уровень устанавливается на 0.
  • «Басс Буст» тоже подкручивается на 0 dB.

Приведенные выше настройки позволяют добиться лучшего звучания создаваемой системы. Если усилитель является частью магнитолы, то настройка проводится через встроенные функции устройства.

При монтаже акустической системы, прокладывая кабель, следует выбирать кратчайший путь, не рекомендуется создавать большое количество соединений, т. к. они существенно снижают надежность системы.

Подключение 4 канального усилителя к сабвуферу

В арианты подключения четырех канального усилителя с четырьмя колонками, колонками и сабвуфером, двух сабвуферов, четырех колонок и одного сабвуфера, подключение восьми колонок.

Рекомендую сначала ознакомиться со статьей: подключение двух канального усилителя. Как и в статье о подключении 2-х канального усилителя, настоятельно рекомендую прокладывать питание для 4-х канального усилителя, толстыми проводами от самого аккумулятора. Также хочу напомнить про общий предохранитель, так как в большинстве случаем, четырех канальный усилитель имеет два предохранителя, а магнитола один, следует учитывать, все три предохранителя. Чтобы предотвратить появления помех в колонка, при работе двигателя, стоит провода питания провести по одной стороне кузова автомобиля, а сигнальные (RCA) по противоположной стороне.

Стандартная схема подключения 4-х канального усилителя.

Схема подключения к четырех канальному усилителю, одного сабвуфера и двух колонок.

Подключение к усилителю двух сабвуферов.

Подключение к четырехканальному усилителю 4-х динамиков и сабвуфера.

Подключение 8-ми динамиков от четырехканального усилителя.

При подключении четырехканального усилителя по последним двум схемам, убедитесь, что усилитель работает с 2 Ом-ной нагрузкой!

Качество прослушивания музыкальных программ в автомобиле зависит от параметров двух основных компонентов. Это акустические системы и НЧ блок, используемый для подключения динамиков. Дополнительными факторами, обеспечивающими хороший звук, являются соединительные провода и грамотная их прокладка в салоне. Звуковые системы для автомобилей имеют различное количество каналов. Универсальной конструкцией считается четырёхканальный блок. Он позволяет подключить к 4канальному усилителю сабвуфер, фронтальную акустику и тыловые громкоговорители.

Как подключить саб к 4 канальному усилителю

Подключение сабвуфера к 4 канальному усилителю обеспечит отличное качество звука в автомобиле. Отдельные тракты усиления низкой частоты позволяют подстыковать к четырёхканальному аппарату фронтальную и тыловую акустику, и сабвуфер.

Подключение саба к четырёхканальному усилителю может быть выполнено в двух вариантах. В первом случае соединение акустических систем выглядит следующим образом:

  • Первый канал – фронтальные колонки
  • Второй канал – тыловые колонки
  • Третий и четвёртый – сабвуфер по мостовой схеме

Второй вариант подразумевает, что четырёхканальный блок будет использоваться только для сабвуфера. В этом случае подключаются две низкочастотные акустические системы. Одна в первый и третий канал, а вторая в третий и четвёртый.Подключение сабвуфера мостом к 4 канальному усилителю считается самым удобным вариантом.Такая конфигурация означает, что низкочастотная звуковая система подключается между плюсом одного канала и минусом второго так, как это показано на рисунке.

Мостовое подключение 4 канального усилителя к сабвуферу следует осуществлять очень внимательно. В инструкции к усилителю указывается минимально допустимое сопротивление громкоговорителей, которые можно задействовать на один канал или на два канала в мостовом включении. Подключение саба к 4 канальному усилителю может иметь ограничения, так как некоторые модели допускают подключение колонки с сопротивлением не менее 4 Ом.При подключении четырёхканального усилителя к сабвуферу важно не перепутать полярность и выполнить подсоединение так, как показано на схеме.

Перед установкой соединительного кабеля на клемму под винт, его нужно тщательно зачистить, чтобы удалить с поверхности меди окисную плёнку. Винт нужно вывернуть, на конце кабеля сделать медную петлю и затянуть её под шайбу. Если зажать только конец кабеля, то от вибрации резьба может ослабнуть и провод выйдет из под шайбы.

Как подключить четырёхканальный усилитель к сабвуферу

Подключение 4 канального усилителя к сабвуферу мостом осуществляется медным многожильным проводом соответствующего сечения. Это акустический кабель, предназначенный специально для подключения акустических систем, особенно большой мощности. В продаже имеются готовые наборы, но их покупать не рекомендуется. Они стоят недорого, но имеют низкое качество изоляции. Некоторые производители предлагают соединительные кабели со стальными жилами покрытыми медью. Подключать 4 канальный усилитель на сабвуфер такими проводами нельзя.

Низкочастотную акустическую систему обычно принято размещать в багажном отсеке автомобиля, а НЧ система может быть установлена в салоне или в багажнике. Поэтому расход кабеля будет небольшим.Для подключения саба к 4 х канальному усилителю нужно подобрать сечение соединительных проводов. Для большинства систем достаточно будет сечения 4 мм2, а для очень мощных колонок 6-8 мм2. Существует известное правило – чем тоньше акустический кабель, тем хуже качество воспроизведения. Особенно это касается низких частот, поэтому не нужно экономить на сечении кабеля.

4 канальный усилитель на сабвуфер и колонки

Основное удобство четырёхканального НЧ блока заключается в его универсальности. Имея такой блок, не придётся приобретать дополнительный аппарат для сабвуфера, так как схема подключения саба к 4 канальному усилителю предполагает подстыковку всех, акустических систем. Четыре канала усиления предоставляют большие возможности для творчества. Низкочастотную акустическую систему не обязательно подключать по мостовое схеме, хотя такой вариант считается оптимальным. При таком подключении два канала сразу оказываются занятыми, поэтому можно подключить четырёхканальный усилитель к сабу только одним каналом, а три оставшихся использовать для других колонок.

Подключить саб к 4 канальному усилителю можно по мостовой схеме, а оставшиеся два канала использовать для подключения широкополосных громкоговорителей. Сигнал на высокочастотные динамики «пищалки», подаётся с автомобильной магнитолы через фильтры-кроссоверы.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать. Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации.

Как подключить сабвуфер к 4 канальному усилителю

Как подключить сабвуфер к 4 канальному усилителю так, чтобы мощность от этого не пострадала? Что надо сделать, чтобы схема подключения сабвуфера к 4 канальному усилителю была полностью и грамотно осуществлена?
Все эти вопросы требуют ответов, которые мы и попытаемся привести в статье.

Для чего нужен усилитель

Аудиосистема, как известно, уже давно интересует водителя. Если раньше больше уделялось внимания ходовой части или технической исправности транспортного средства, то сегодня, напротив, комфорту.
И автозвук в этом плане занимает одну из лидирующих позиций. Чтобы аудиосистема заиграла на всю мощь, в последнее время стали подключать сабвуфер – отдельный динамик, воспроизводящий низкие частоты.
Подключение его проходит через усилитель. На сегодняшний день известны три типа усилителей, устанавливаемых в автомобиль.

Примечание. Усилитель устанавливается в автомобиль для того чтобы водитель и его пассажиры могли сполна наслаждаться звучанием музыки или просмотром какого-нибудь фильма, ролика. По этой причине, грамотно подобранный и смонтированный усилитель, приносит большую пользу.

Из вышеперечисленных видов усилителя, 4-х канальный считается самым популярным, ведь он может быть использован, как для 4-х, так и для 2-х динамиков, а также сабвуфера. Кроме того, 4-х канальный усилитель может использоваться и для подключения 2-х сабвуферов.

Примечание. Самыми лучшими и распространенными производителями качественных 4-х канальных усилителей считаются модели брендов Альпин, Блаупункт, Магнат и др.

Усилитель 4-х канальный может быть и еще двух классов:

  • АВ усилитель(см.Как подключить к автомагнитоле усилитель: сам себе мастер), то есть аналоговый, с высоким качеством усиления, но низким КПД и небольшой мощностью;
  • D усилитель цифровой, уже с высоким КПД и большой мощностью, но низким качеством.

Группы разъемов

На 4-х канальном усилителе имеется не один, а несколько групп выходов.
Рассмотрим их подробнее:

  • Разъемы силовые или выходы для источников питания.
  • Выходы на 12 В, на которые идет питание от АКБ. Во время подключения к этим контактам провода, рекомендуется ставить еще и предохранитель на отдаленном расстоянии от батареи.
  • Выход REM, куда подключается управляющий кабель от головного устройства.
  • Выход 1,3 GND или попросту заземление. Предназначен для подключения к массе машины.
  • Входы для динамиков и сабвуферов, с контактами плюс/минус.
  • Выходы lineinput и output линейный для RCA или попросту провода тюльпана.

Инструкции для настройки усилителя 4-х канального

Как правило, надо знать три типа настройки усилителя. Все они приведены ниже.

Настройка усилителя для четырех динамиков, но без сабвуфера

  • Отключается фильтр/кроссовер усилителя, а весь диапазон частот воспроизводят лишь динамики.
  • Ставим в положение Флат переключатель Кроссовер Селектор.
  • Левел ставится в положение 8V.
  • На 0dB выставляется Басс Буст.
  • Теперь на автомагнитоле надо будет увеличить громкость,но не более чем на 90%.
  • Эквалайзер, если он не настроен, выставляем на положение 0 по стилям музыки.
  • Подключаем усилитель и медленно поворачиваем Левел по часовой стрелке до конца.

Настройка усилителя под сабвуфер и динамики

  • Кроссовер Селектор Фронт на усилителе выставляется в положение HP.
  • Фи Пасс ставим на значение 60Hz-80Hz.
  • Кроссовер Селектор Реар устанавливаем на LP.
  • Лав Пасс настраивается в диапазоне частот 65Hz-85Hz.
  • Левел выставляется на 0.
  • Басс Буст тоже на 0dB.
  • Как и при вышеописанной настройке Левел вращаем до конца, но с подстраиванием чувствительности.

Настройка под локанальное усиление

  • Кроссовер Селектор ставится в положение Флат.
  • Включаем HP для пищалок.
  • Поворачиваем в положение 250Hz регулятор Hi PASS.
  • Настраиваем усилитель вращалкой Левел.

Примечание. Если автомагнитола в автомобиле новой версии, настройка усилителя может и не понадобиться. В таких магнитолах уже выставлены автоматические настройки Басс Буст. Если этот так, то нужно будет просто настроить вращалку Левел.

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Чтобы подключить данный тип динамика к 4-х канальному усилителю, придется использовать стандартную схему.

Схема подключения 4 канального усилителя и сабвуфера

  • Сначала сабвуфер и остальные динамики подключаются к усилителю.
  • Потом усилитель соединяется с автомагнитолой.
  • Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Усилитель 4 х канальный подключить сабвуфер

Примечание. Часто сабвуфер ставится в багажнике автомобиля. В виду этого приходится протягивать туда кабели через весь салон. В данном случае подразумевается путь от АКБ до багажника, и надо рассчитать столько кабеля.

Схема подключения сабвуфера и 4 канального усилителя

  • Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Особенности подключения сабвуфера к усилителю

  • Силовой кабель надо подключить к усилителю, прежде подготовив технологическое отверстие. Часто это самое отверстие уже бывает в автомобилях. Оно либо закрыто резиновой заглушкой, либо, как в отечественных авто, остается открытым.
    Если отверстие найти не удалось, то можно и самому его сделать при помощи нужного сверла и дрели. Рекомендуется вставить резиновую втулку в отверстие, чтобы провод в этом месте не перетирался.

Подключение сабвуфера к 4 канальному усилителю

  • Проводку нужно проложить в моторном отсеке, найдя жгут штатных проводов. Следует вывести необходимый провод в салон.
  • Усилитель будет находиться в багажнике автомобиля.

Как подключить сабвуфер к четырехканальному усилителю

  • К усилителю обязательно подключаются 2 провода: плюс и минус.
  • После этого, как только усилитель получает питание от АКБ, проводим кабель к головному устройству (автомагнитоле). Используются в качестве кабеля стандартные тюльпаны и специальный провод – тонкий и одножильный, отвечающий за управление питанием усилителя (во многих случаях синий провод).
  • Тюльпаны и провод подключаем к задней части автомагнитолы, которую надо заранее снять.

Как подключить сабвуфер к усилителю 4 канальному

  • Кабель протягиваем через салон и подключаем RCA коннекторы к усилителю.
  • Теперь остается только подключить сабвуфер. Усилитель 4-х канальный и поэтому можно подключать низкочастотник в зависимости от того, какая схема подключения используется.

Примечание. Рекомендуется ставить конденсатор, который незаменим в случаях, когда максимальная мощность усилителя превысит 400 В. Установить конденсатор можно либо в багажнике, либо в моторном отсеке.

Инструкция, приведенная выше, поможет в разы больше, если вдобавок посмотреть видео обзор и фото – материалы. Если провернуть всю эту операцию своими руками, удастся неплохо сэкономить на расходах, ведь цена такой услуги в СТО очень высока.

Акустическая система многих автомобилей обладает низким качеством, предусматривает наличие только штатной магнитолы и 2 устройств для вывода звука. При необходимости можно улучшить акустику, для этого следует рассмотреть то, как подключить 4 колонки и сабвуфер к 4-канальному усилителю. Провести подобную процедуру можно самостоятельно, для этого нужно приобрести необходимые материалы, провести демонтаж отделочных панелей и соединить все элементы в единую систему.

Что понадобится

Для самостоятельного проведения работы требуется небольшой набор инструментов и различных расходных материалов.

Подключение мостом получило широкое распространение, т. к. позволяет использовать 1 канальный усилитель.

Прежде чем приступить к непосредственному выполнению работы, нужно подготовить:

  • Усилитель, колонки и сабвуфер. В продаже можно встретить уже готовые комплекты, поэтому нет необходимости в знаниях по подбору подобных устройств. От качества устанавливаемого оборудования во многом зависит эксплуатационный срок всей системы.
  • Толстый кабель для питания устройства. При этом специалисты рекомендуют не экономить на приобретении этого расходного материала, т. к. слишком малое сечение может стать причиной перегрева и плавки наружной изоляции.
  • B+ клемму усилителя, которая применяется для подключения силового кабеля к шине аккумулятора. Проводить подключение нельзя, т. к. есть вероятность окиси и возникновения других проблем.
  • Предохранитель, который нужно использовать с 4х-канальным усилителем. Устанавливается устройство ближе к источнику энергии. Отсутствие предохранителя может стать причиной его повреждения.
  • GND — клемма подключения массы. Этот провод рекомендуется вести от самого аккумулятора, а не кузова транспортного средства. Это связано с тем, что металл подвержен воздействию коррозии, которая существенно снижает проводимость. На качестве используемого провода экономить не стоит.
  • REM. От магнитолы часто отходит провод синего цвета, при включении устройства подается напряжение 12 В.
  • Изоленту для проведения изоляции соединений. Она исключает вероятность возникновения короткого замыкания.
  • Специальную гофру, которая применяется для укладки кабеля, чтобы в будущем не появились проблемы при эксплуатации системы. Она защищает изоляцию от механического повреждения и воздействия высокой влажности.

Работать с кабелем можно при применении кусачек, паяльника и других распространенных инструментов. Для проверки состояния системы применяется тестер, он может указывать на возникновение сопротивления или обрыв цепи.

Современный усилитель представлен сложной конструкцией, которая имеет большое количество разъемов. Это позволяет проводить подключение сразу нескольких устройств. Все выходы можно разделить на несколько групп:

  • Выходы и разъемы для силового кабеля.
  • Выход на 12 В, на который подается питание от АКБ. При его использовании рекомендуется дополнительно применять предохранительный элемент.
  • Выход REM требуется для подключения головного устройства. Усилитель работает в паре с магнитолой, для чего применяется качественный кабель.
  • GND является заземлением. Оно требуется для соединения с машиной.
  • Для динамиков и сабвуфера есть отдельные входы.
  • Выходы для RCA.

На обратной стороне можно встретить соответствующие обозначения, поэтому при работе не возникает проблем с подключением различных элементов системы. Все модели усилителей условно делят на 2 категории:

  • АВ — подключается к головному устройству, является аналоговым, увеличивает качество звука при низком КПД и небольшой мощности. Стоят модели усилителей из этой группы недорого, но сильно садят аккумулятор.
  • D — является цифровым устройством, которое характеризуется повышенным КПД и большой мощностью. Однако подобный усилитель выдает звук низкого качества.

Самыми качественными предложениями можно назвать оборудование, которое выпускается под брендами «Альпин» и «Магнит».

Схема и инструкция по подключению

Подключение сабвуфера к 4-канальному усилителю проводится в несколько этапов. Они следующие:

  1. Работа начинается с подключения сабвуфера и динамиков к усилителю. Она занимает много времени, т. к. нужно провести демонтаж отделочного материала. Крепление панелей проводится за счет саморезов и клипс.
  2. Следующий шаг заключается в подключении управляющего устройства, в качестве которого выступает мультимедийная система или штатная магнитола. Для этого прокладывается кабель по всему салону. Межблочный провод должен быть расположен вдали от других, т. к. может привести к появлению помех.
  3. Выполняется прокладка кабеля питания и его подключение. Для этого требуется специальная клемма, которая подходит под выход аккумулятора.

После соединения всех элементов сигнал уходит от установленной магнитолы, после чего проводится его распределение. При установке сабвуфера его размещают в багажном отделении, поэтому для его подключения нужно провести прокладку кабеля через весь салон.

Особенности подключения саба к усилителю заключаются в нижеприведенных моментах:

  • При сильном удалении устройств кабель прокладывается через технологические отверстия. Они закрываются резиновыми заглушками, за счет чего повышается степень изоляции. При отсутствии технологических отверстий их можно создать самостоятельно, но для этого требуется специальный инструмент. Рекомендуется вставлять резиновые втулки, которые защищают кабель от протирания.
  • Для подключения сабвуфера есть 2 специальных разъема. При этом схема подключения 4-канального усилителя предусматривает мостовое соединение, для чего требуется 2 провода: плюс и минус.
  • Для всех 4 колонок также есть соответствующие разъемы. Соединяются динамики с учетом того, что все контакты должны быть качественно изолированы. В противном случае на металлической поверхности может появится коррозия, из-за которой снижается проводимость.
  • Прокладка кабеля проводится вдали от других. Это связано с тем, что есть вероятность появления сильных помех. При подключении сабвуфера к усилителю должен применяться качественный кабель.

Подключение проводится с учетом того, что кабель должен быть хорошо изолирован.

Применяемая схема подключения предусматривает прокладку кабеля от аккумулятора к усилителю для его питания. Рекомендации по выполнению подобной работы следующие:

  1. Выбирается кабель требуемого сечения.
  2. Подсоединение к аккумулятору проводится при помощи специальной клеммы. Ее нужно надежно закрепить, что исключает вероятность пропадания контакта при вибрации.
  3. В непосредственной близости от источника энергии устанавливается предохранитель. Он исключает вероятность перегрузки устройства.
  4. Прокладка кабеля осуществляется через щиток, который защищает моторный отсек. В нем часто есть технологические отверстия с уплотнительными втулками. При отсутствии отверстия его можно создать самостоятельно, для чего проводится сверление при применении насадки подходящего диаметра.
  5. Рекомендуется прокладывать кабель в специальной гофре. Она обеспечивает высокую степень защиты от воздействия окружающей среды.
  6. В случае мощности системы выше 400 В рекомендуется проводить установку конденсатора. Его размещают в багажном отделении для исключения вероятности перегрузки устройства.

После соединения всех элементов нужно проверить работу систему. Если все функционирует правильно, то можно приступить к установке демонтированной отделки. При рассмотрении того, как подключить сабвуфер, стоит учитывать, что 2 подобных элемента одновременно соединять с 4-канальным усилителем не разрешается.

Настройка звука

К автомагнитоле усилитель подключить можно самостоятельно. После монтажа всех элементов необходимо настроить систему следующим образом:

  • Кроссовер устанавливается в положение HP.
  • Показатель «Фи Пасс» — в значение 60-80 Hz.
  • Селектор «Реар» — в значение LP.
  • «Лав Пасс» настраивается в диапазоне 65-85 Hz.
  • Уровень устанавливается на 0.
  • «Басс Буст» тоже подкручивается на 0 dB.

Приведенные выше настройки позволяют добиться лучшего звучания создаваемой системы. Если усилитель является частью магнитолы, то настройка проводится через встроенные функции устройства.

При монтаже акустической системы, прокладывая кабель, следует выбирать кратчайший путь, не рекомендуется создавать большое количество соединений, т. к. они существенно снижают надежность системы.

Как подключить сабвуфер к активным динамикам

Недавно мы получили ряд вопросов о том, как лучше всего подключить сабвуфер к комплекту активных динамиков, в частности, динамикам Transparent One. Во-первых, мы всегда рекомендуем, если вы находитесь в процессе покупки набора активных динамиков, настроить динамики и послушать их некоторое время, прежде чем вы решите вложить деньги в сабвуфер. В некоторых случаях, в зависимости от ваших личных предпочтений и типа воспроизводимого звука, вы можете обнаружить, что сабвуфер не нужен.Если вы уже решили, что сабвуфер в вашем будущем, то в этой статье мы попытаемся дать вам некоторое представление о том, как лучше всего подключить активный динамик к активному сабвуферу.

Анатомия сабвуфера

Входы — Большинство активных сабвуферов имеют несколько наборов входов для различных систем.

Типичные входы для сабвуфера

Входы линейного уровня — Самый распространенный вход — это вход линейного уровня.Вход этого типа обычно представляет собой один или два разъема типа RCA (один красный и один белый). Если есть два входа, сабвуфер суммирует (или складывает) левый и правый каналы вместе, чтобы получить моно канал, который будет воспроизводиться сабвуфером. Иногда один из этих входов обозначается как «LFE», что просто означает, что этот вход используется, если ваш вход сабвуфера уже объединен в монофонический сигнал. Термин «LFE» означает «низкочастотные эффекты» и является общим термином, используемым аудио / видео приемниками.

Входы уровня громкоговорителей — Эти входы принимают сигналы уровня громкоговорителей от вашего усилителя мощности. Эти входы обычно используют два набора разъемов динамиков в качестве входов. Обратите внимание, что некоторые сабвуферы могут также иметь второй набор выходов уровня динамиков. Эти выходы уровней динамиков можно использовать для управления набором пассивных динамиков. Эти выходы уровня громкоговорителей, как правило, являются сквозными соединениями от входных разъемов громкоговорителей, и к сигналу применяется очень мало, если вообще вообще, преобразование сигнала.В любом случае, если вы подключаете сабвуфер к набору активных динамиков, вам никогда не потребуется использовать входы или выходы уровня динамиков.

Элементы управления — Элементы управления сабвуфером могут немного отличаться от сабвуфера к сабвуферу. Тем не менее, есть несколько основных элементов управления, которые есть практически во всех сабвуферах

.

Типовые органы управления сабвуфером

Объем (или уровень) — Этот элемент управления довольно очевиден; он регулирует громкость сабвуфера.Когда вы подключаете сабвуфер к вашей системе, просто установите этот регулятор громкости по своему вкусу. Обычно лучше начинать с низкой настройки и постепенно увеличивать громкость, пока не услышите, как сабвуфер заполняет нижнюю часть музыки (или звука фильма).

Частота кроссовера (или фильтр низких частот) — Этот регулятор устанавливает точку фильтра низких частот для сабвуфера. Другими словами, частота, установленная этим регулятором, определяет верхнюю частоту, которая будет воспроизводиться сабвуфером.Положение этой настройки зависит от используемых вами основных динамиков. Вы установите эту частоту кроссовера где-нибудь в диапазоне от 80 до 120 Гц, чтобы подключить сабвуфер к типичному набору активных основных динамиков. Смысл этой настройки состоит в том, чтобы сабвуфер взял на себя управление там, где основные динамики перестают воспроизводить звук на нижнем пределе частоты. В общем, это должно быть где-то около низких частот ваших основных динамиков. В большинстве активных основных динамиков это означает, что в некоторой степени низкие частоты воспроизводятся как сабвуфером, так и основными динамиками.В результате область перехода (то есть частотный диапазон вокруг настройки частоты кроссовера) может быть менее чем полностью гладкой, при этом некоторая часть спектра более низких частот будет немного увеличена или уменьшена.

Phase — Этот элемент управления обычно представляет собой тумблер, но некоторые сабвуферы управляют фазой с помощью регулируемого потенциометра. В случае тумблера фаза устанавливается либо на «входную» фазу (0 градусов), либо «не в фазу» (180 градусов) с входом. Другой способ мышления заключается в том, что этот параметр определяет, выдвигается ли конус сабвуфера (или толкается) в то же время, когда другие динамики в системе выдвигаются (или толкаются).Хотя совершенно очевидно, что вы хотите, чтобы все ваши динамики в системе были расширены (или сдвинуты) вместе, не так ясно, каким способом установить этот элемент управления, поскольку вы не можете быть уверены, что сигнал на сабвуфер был инвертирован устройство, которое отправляет сигнал, и вы не можете быть уверены, что влияет на комнату и расположение сабвуфера на акустику сабвуфера в отношении фазы. Поэтому, чтобы сделать эту настройку как можно более простой, просто установите этот элемент управления в положение, которое вам лучше всего подходит.

Подключение к прозрачному

Во-первых, Vanatoo Transparent One (T1) очень хорошо обрабатывает нижний регистр басов вплоть до 48 Гц без помощи сабвуфера. Это достигается с помощью технологии Vanatoo ClearBass, которая состоит из запатентованного низкочастотного динамика по технологии XBL, согласованного пассивного излучателя и встроенного процессора цифровых сигналов (DSP). Бас, воспроизводимый по этой технологии, очень чистый, плотный и ясный. И по этой причине, как упоминалось ранее, мы рекомендуем вам попробовать T1 у себя дома с вашей собственной музыкальной коллекцией, прежде чем покупать сабвуфер.

Однако, если вы хотите, чтобы ваша музыка играла на октаву ниже, или если вы хотите «почувствовать» эти взрывы в своем любимом фильме, вам необходимо добавить сабвуфер. Хорошая новость в том, что T1 был разработан, чтобы максимально упростить установку сабвуфера. Выход на сабвуфер линейного уровня T1 — это интеллектуальный выход, который можно подключать к любому входу линейного уровня сабвуфера. «Умная» часть проистекает из того, как T1 определяет соединение с сабвуфером и автоматически добавляет к звуковому тракту набор фильтров низких / высоких частот.Таким образом, когда подключен сабвуфер, усилитель T1 отправляет все от 125 Гц и ниже на сабвуфер, удаляя эти более низкие частоты из самого T1. Это не только обеспечивает плавный переход между T1 и сабвуфером, но также значительно снижает смещение диффузора вуфера T1 (расстояние, на которое конус должен переместиться).

Смещение диффузора НЧ-динамика T1 при полной громкости

Поскольку это задано, что во всех динамиках искажение является функцией смещения, добавление сабвуфера к T1 уменьшит смещение диффузора вуфера на низких частотах, что приведет к уменьшению любых низкочастотных искажений, связанных с смещением вуфера, таким образом, немного более чистый бас.(Вы должны быть уверены, что прикрепленный сабвуфер является качественным сабвуфером, который может точно обрабатывать частотный диапазон, для которого он был разработан.) Уменьшение смещения диффузора на низкочастотном динамике T1 будет иметь дополнительное преимущество, позволяя всей системе играть немного громче. Другие активные громкоговорители, которые продолжают воспроизводить полный звуковой спектр даже при установленном сабвуфере, ничего не делают для уменьшения низкочастотных искажений из-за смещения диффузора или для того, чтобы вся система могла играть громче.

Итак, в конце концов, как подключить активный сабвуфер к T1? Все, что вам нужно сделать, это подключить линейный вход активного сабвуфера (или вход LFE, если есть два линейных входа) к выходу интеллектуального сабвуфера T1, используя кабель с разъемами RCA на обоих концах. Затем установите фильтр низких частот на сабвуфере на максимальное значение (или отключите его, если это опция на вашем сабвуфере), так как T1 автоматически позаботится об этом балансе. Затем просто установите громкость и настройку фазы по вкусу.Вот и все. Никаких догадок. На самом деле это очень просто.

Как подключить сабвуфер к стереосистеме

Стив Гуттенберг / CNET

Сабвуферы используются в большинстве систем домашнего кинотеатра, но сабвуферы также могут радикально улучшить звук стереосистем, а не только тех, у которых есть небольшие динамики.Сабвуферы могут обеспечить основу для звука, которую немногие колонки могут воспроизвести самостоятельно. Таким образом, добавление сабвуфера — это не просто добавление более глубоких басов; скорее, правильно встроенный сабвуфер может улучшить общее звучание системы.

Регуляторы громкости и кроссовера сабвуфера Стив Гуттенберг / CNET

Подключение сабвуфера к двухканальной системе отличается от методов, используемых в домашних кинотеатрах.AV-ресиверы имеют функцию управления низкими частотами, чтобы направлять низкие низкие частоты на сабвуфер, а средние и высокие частоты — на динамики. Сабвуфер подключается к ресиверу одним соединительным кабелем.

Стереоресиверы, предусилители и интегрированные усилители редко имеют выходные гнезда для сабвуфера или предлагают опции управления низкими частотами. Поэтому вместо использования этих подключений мы будем использовать входы уровня громкоговорителей сабвуфера, также известные как «высокоуровневые» входы. Большинство, но не все сабвуферы имеют эти входы; они подключаются с помощью кабелей динамиков к тем же выходным разъемам динамика на ресивере или усилителе, которые также подключены к динамикам. Это означает, что вам необходимо удвоить количество подключений на ресивере или усилителе (см. Фото ниже, иллюстрирующее этот метод подключения).

На верхнем снимке только акустические кабели, подключенные к стереоусилителю; На нижнем изображении подключены кабели динамика и сабвуфера. Стив Гуттенберг / CNET

При такой компоновке стереодинамики и сабвуфер принимают все низкие, средние и высокие частоты.Сабвуфер будет использовать свой встроенный кроссовер (он же фильтр нижних частот) для определения верхнего предела частот, воспроизводимых сабвуфером. С небольшими динамиками с низкочастотными динамиками 4 дюйма или меньше вы установите частоту кроссовера сабвуфера на 100 Гц или выше, а с динамиками с низкочастотными динамиками 5 дюймов или больше — 80 Гц или ниже. Затем установите регулятор громкости сабвуфера для обеспечения желаемого уровня поддержки низких частот. Мне нравится доводить громкость сабвуфера до уровня, когда я только начинаю слышать басы, заполняющие звук динамиков, но некоторые слушатели предпочитают более выраженную насыщенность басов. Обычно я провожу как минимум несколько часов, слушая много разных типов музыки, чтобы точно настроить параметры громкости кроссовера и сабвуфера.

Для получения дополнительной информации прочтите этот пост о том, как настроить сабвуфер.

Примечание редакции: Эта статья была первоначально опубликована 15 апреля 2013 года и с тех пор была дополнена дополнительной информацией.

Как подключить сабвуфер к ресиверу без выходов на сабвуфер

Значит, в вашем ресивере нет выхода на сабвуфер.Вы, вероятно, задаетесь вопросом, что, черт возьми, вы можете с этим поделать, и можете беспокоиться, если вам придется потратить много денег на новый ресивер, сабвуфер или и то, и другое!

У меня отличные новости — есть несколько простых способов подключить сабвуфер к ресиверу без выхода на сабвуфер.

Читайте дальше, и я покажу вам несколько вариантов вместе с простыми и понятными диаграммами, которые помогут. Не нужно выбрасывать старую трубку или ломать банк!

Описание домашних стереофонических сабвуферов

Сравнение пассивных (пассивных) и активных (активных) корпусов домашних стереофонических сабвуферов.

Домашние стереофонические сабвуферы доступны в двух различных типах: с питанием («активные») и без питания («пассивные»).

  • Активные сабвуферы используют сигнал со слабым сигналом, который значительно усиливается с помощью встроенного усилителя динамика, источника питания и кроссовера. Эти типы являются одними из наиболее распространенных и во многих случаях для подключения к ресиверу для звука используются входные разъемы типа RCA.
  • Пассивные (без источника питания) сабвуферы — это просто сабвуфер внутри корпуса для низких частот, который напрямую подключен к клеммам громкоговорителей или пассивному кроссоверу низких частот внутри.Эти типы встречаются реже.

Как сабвуфер воспроизводит басы

Сабвуфер располагается внутри специально предназначенного для него корпуса и обеспечивает глубокие басы при воспроизведении музыки, ограниченной низкими басами.

Для воспроизведения чистых басов без вокала или других звуков, которые сабвуфер не может воспроизводить должным образом, используется кроссовер низких частот, позволяющий пропускать и воспроизводить только низкие частоты. Проблема возникает при попытке подключить сабвуфер к сигналу без кроссовера — звучит ужасно!

Выходное гнездо сабвуфера на ресивере обычно ограничено передачей только басов, либо от стереофонической музыки, либо от “.1-дюймовый канал сабвуфера (выделенный для сабвуфера музыкальный контент) системы объемного звучания.

Например, когда вы слышите ссылки на акустические системы «5.1» или «2.1» или объемный звук для фильмов, первое число представляет количество основных динамиков. «.1» используется для обозначения звукового канала, ограниченного только басами, для дополнительного сабвуфера.

Входы и элементы управления для активного сабвуфера, которые могут быть (или не иметь)

Пример активного сабвуфера с 2 типами входных сигналов (уровень динамиков и разъемы RCA) вместе с элементами управления звуком. Примечание: Не все сабвуферы имеют входы уровня динамиков, что затрудняет их подключение к ресиверу без выхода сабвуфера.

Активные сабвуферы

обычно имеют несколько входов и регуляторов, но это всегда зависит от марки и модели. Вот пример того, что вы обычно найдете:

  • Вход питания (питание от розетки переменного тока)
  • Выключатель
  • Входной разъем RCA или пара разъемов
  • Регулировка кроссовера сабвуфера
  • Известна регулировка уровня сабвуфера (уровень усиления усилителя)

Входное гнездо сабвуфера обычно подключается к одному монофоническому (монофоническому, то есть оба стереоканала объединены в один) выходному гнезду на ресивере.

Пример монофонического выходного разъема сабвуфера RCA, который есть на многих домашних ресиверах. Они подключаются к активному сабвуферу с помощью кабеля RCA типа «папа-папа».

Некоторые модели также имеют входы уровня громкоговорителей, то есть их можно использовать с любым современным или старым домашним стереоресивером без выхода сабвуфера.

Хотя это и хорошо, но если у вас нет такой функции, обычно вам придется покупать другой сабвуфер и тратить деньги впустую.

Фактически, часть информации, которую вы сейчас найдете в Интернете, гласит, что вам придется купить еще один сабвуфер , если у вас нет ресивера с выходным разъемом. Это просто неправда.

Как я уже упоминал в начале статьи, есть несколько способов обойти эту проблему.

Схема и примеры: Подключение сабвуфера к ресиверу без выхода сабвуфера

1. Подключение ресивера к сабвуферу с входными разъемами RCA

Слева: Пример активного сабвуфера с 2 входными разъемами RCA вместо обычного 1. Справа: адаптер RCA Y, который можно использовать с преобразователем линейного уровня для подключения к сабвуферу с одним входным разъемом RCA.

Для сабвуферов с одним или несколькими входными разъемами RCA (без входов уровня громкоговорителей) простой способ подключить их к ресиверу без выхода сабвуфера — использовать преобразователь линейного уровня.

Что такое преобразователь линейного уровня и чем он может помочь?
Преобразователи линейного уровня

— это небольшие устройства, которые принимают проводные соединения громкоговорителей и масштабируют сигнал уровня громкоговорителя до уровня сигнала низкого уровня (разъем RCA), который может принимать сабвуфер. Они очень удобны в мире автомобильной стереосистемы , так как позволяют подключить стереосистему без выходов RCA к любому усилителю.

Они обычно не используются для домашних стереосистем, но все же очень полезны и там.

Здесь показаны два примера преобразователей линейного уровня / уровня динамиков RCA, которые хорошо подходят для домашнего использования ресивера / усилителя в сабвуфер. Преобразователь линейного уровня принимает сигнал динамика с более высоким напряжением от усилителя или домашнего приемника и значительно уменьшает его, чтобы его можно было безопасно использовать с входами RCA.

Сколько стоят преобразователи линейного уровня?
Преобразователи линейного уровня

имеют цену (на хороший) от 15 до 25 долларов за штуку. Они подключены к выводам динамиков радио, приемника или усилителя. Затем к предусмотренным разъемам подключаются кабели RCA. Внутренняя электроника не только снижает выходное напряжение динамика от приемника, но также помогает предотвратить шум в аудиотракте.

Если вы используете сабвуфер с одним входным разъемом для сабвуфера RCA, вы можете выбрать «Y» RCA-адаптер, чтобы объединить оба канала приемника на выходной стороне в один.

Однако для сабвуферов

с 2 (стерео) входами RCA потребуется стандартный кабель RCA типа папа-вилка.

Уже в продаже! PAC LP3-2 L.O.C. 2-канальный преобразователь линейного выхода серии PRO
  • PRO Series 2-канальный линейный выход высокой мощности …
  • Предназначен для оптимизации уровней звука между …
  • Идеально для использования при добавлении усилителя к …
  • Вход уровня динамика к выходу уровня RCA
  • Одиночный циферблат, точный стереозвук, уровень. ..

2. Сабвуферы с входами уровня динамиков

Если у вас есть сабвуфер с входами уровня динамиков, вам повезло! Вы можете подключить их непосредственно к выходам динамиков вашего ресивера, либо отдельно (на неиспользуемых терминалах динамиков), либо одновременно с динамиками, подключенными к ресиверу.

Эти сабвуферы с этой функцией содержат внутреннюю электронику, которая уменьшает сигнал динамика от ресивера до того, как он достигнет внутреннего усилителя, питающего сабвуфер.

Кроме того, имеется встроенный кроссовер низких частот, чтобы воспроизводить великолепно звучащие басы и не создавать неприятных фрагментов музыки — только чистые низкие частоты.

Подключите их напрямую к ресиверу, как если бы вы подключали другую пару динамиков.

Примечание: Сабвуферы с входами уровня громкоговорителей и выходы позволяют легко подключать оба звука одновременно. Выходы внутренне подключены к входным разъемам, что упрощает одновременное добавление динамиков и сабвуфера к ресиверу.

3. Подключение ресивера к пассивному (неактивному) сабвуферу

Пример кроссовера нижних частот пассивного сабвуфера. Пассивные кроссоверы, в отличие от электронных кроссоверов, работают с использованием конденсаторов и катушек индуктивности вместо электронных компонентов.

Если вы хотите использовать пассивный (пассивный) сабвуфер, надежда еще есть, хотя найти нужные детали и настроить может быть немного сложнее, чем с помощью активного сабвуфера.

Чтобы использовать сабвуфер без питания, как показано на моей схеме выше, вы должны использовать кроссовер низкочастотного динамика сабвуфера, который подключается между ресивером и корпусом сабвуфера.Они фильтруют высокочастотные звуки до того, как они достигнут сабвуфера, чтобы обеспечить только чистые и приятные басы.

Как выбрать кроссоверы для сабвуфера и где их найти
Кроссоверы

, такие как этот, продаются как в одинарной (один динамик), так и в сдвоенной (два динамика) модели, в зависимости от марки и поставщика. Они также должны быть правильно согласованы с импедансом (номинальное сопротивление) сабвуфера.

Например, кроссоверы сабвуфера, предназначенные для 8-омных динамиков, должны использоваться только с ними.В противном случае фильтрация звука кардинально отличается и звучит не так, как ожидалось, поскольку нагрузка динамика будет по-разному реагировать на дизайн.

Обычно вы выбираете тот, у которого частота нижних частот близка к 100 Гц или находится в этом диапазоне. Кроссоверы для динамиков продаются там, где продаются запчасти для динамиков и связанные с ними компоненты, а также на таких торговых площадках, как Amazon или Parts Express.

Различия между выходом на сабвуфер стерео и ресивер объемного звука

В отличие от старых или стандартных стереоресиверов, ресиверы объемного звука имеют уникальный выход, который исходит от источника объемного звука или музыки.Однако в обычном стереофоническом режиме прослушивания они действуют так же, как и обычные приемники.

Следует иметь в виду, что при подключении сабвуфера к ресиверу без выхода для сабвуфера нельзя получить отдельный басовый канал «.1», как с ресиверами объемного звука.

С другой стороны, это может даже не быть проблемой. Фактически, ресивер объемного звука «LFE» (низкочастотный) выход считается дополнительным — отсюда и название «.1». Однако есть недостаток: для некоторых фильмов, особенно боевиков или других типов, канал низких частот может быть очень приятным.

Использование ресивера без этого выхода означает, что вы не сможете получить тот же эффект, но только для режима объемного звука. Хорошая новость заключается в том, что в стереорежиме, как новые, так и старые ресиверы, при подключении имеют очень похожее поведение сабвуфера, как вы видели здесь.

Просто кое-что, о чем следует знать, если вы когда-нибудь думали об обновлении в будущем.

Дополнительная полезная информация о динамиках и схемы

У меня есть много дополнительной информации, которая поможет вам запустить вашу аудиосистему:

Есть вопросы или комментарии?

Не стесняйтесь оставлять вопросы или комментарии ниже, если я могу предложить помощь. (Пожалуйста, укажите конкретную информацию, когда речь идет о динамиках, ресиверах, усилителях или других частях, чтобы я мог помочь вам как можно лучше)

Вы также можете связаться со мной прямо на моей странице контактов. Спасибо!

Как мне лучше всего подключить сабвуфер? — Klipsch

Оптимальное подключение — использовать выход RCA (Phono) «саб» или «вуфер», который есть на ресиверах домашнего кинотеатра и предусилителях. Некоторые сабвуферы имеют входы высокого уровня (подключение проводов громкоговорителей), они предназначены для использования с ресивером или предусилителем без подключения сабвуфера RCA.Вам не нужно использовать оба, и в большинстве случаев это не рекомендуется.

Точно так же, как ресиверы и предусилители различаются в зависимости от производителя, марки сабвуфера также могут быть разными. Каждая комната может быть уникальной в том, что касается поддержки или подавления низкочастотной информации. Желаемое количество низких частот может быть разным для каждого слушателя. Кроме того, подключение к одним и тем же усилителям или ресиверам и одним и тем же сабвуферам может дать разные результаты, если настройки «управления низкими частотами» (селекторы размера громкоговорителей и т. Д.)) или настройки сабвуфера. Лучше всего поэкспериментировать, пока он не будет звучать как раз для вашего стиля прослушивания.

В некоторых случаях вы можете найти разъем RCA с маркировкой LFE (низкочастотные эффекты) на ресивере или предусилителе; подключение к разъемам «LFE» обычно посылает на сабвуфер только специальные басовые эффекты фильма в формате 5.1. В том случае, когда музыка воспроизводится на двухканальном источнике (например, компакт-диске), сабвуфер может вообще не принимать сигнал. В этой ситуации потребовалось бы подключить как гнезда «LFE», так и гнезда терминала динамика к сабвуферу, чтобы сабвуфер воспроизводил низкие частоты со всеми источниками.Вам нужно будет установить основные динамики на «большие» в меню настройки ресивера или предварительного усилителя. Если на ресивере или предусилителе есть и LFE, и выход сабвуфера, лучше всего будет использовать разъем «саб-выход», потому что сигнал LFE все еще может смешиваться с подканалом.

Обязательно ознакомьтесь с руководством пользователя, прилагаемым к сабвуферу, о подключении как к входу LFE, так и к проводным входам динамика. Для некоторых старых сабвуферов это было указано как «необязательный», и его можно подключить к обоим; однако с большинством современных сабвуферов это не рекомендуется, так как это может повредить вспомогательную электронику.Так что дважды проверьте руководство или свяжитесь с нашей службой технической поддержки, чтобы уточнить любые вопросы, касающиеся сабвуферов Klipsch. Если вам нужна помощь в связи с нами, ознакомьтесь с нашей статьей — Как отправить.

В конце концов, все сводится к тому, что лучше всего звучит для вас с учетом вашего оборудования и ваших индивидуальных предпочтений. Это требует времени и экспериментов, но когда вы выслушаете все варианты, вы поймете, какой из них лучше всего подходит для вас.

Как подключить сабвуфер к выходам уровня динамиков

Что такое сабвуфер? Что он делает и почему это важно? Это компонент громкоговорителя, который предназначен для воспроизведения низких басов или низких частот.Если вы знаете, как подключить сабвуфер к выходам уровня громкоговорителей, то вы также знаете, что сабвуфер может быть очень эффективным и удобным при использовании и правильной конструкции.

Неправильная установка сабвуферов может привести к тому, что вся установка будет страдать от плохо определенных или слишком сильных музыкальных басов. Если вас интересует его уровень сложности, просто скажем, что вы обычно видите одну хорошую установку из девяти неудовлетворительных работ. Обычно в частотном спектре области кроссовера между сабвуфером и сателлитными громкоговорителями есть дыра, и именно эта интеграция делает или ломает всю систему.

Но не позволяйте этому одолеть вас. Читайте дальше, и давайте запустим сабвуфер!

Настройка сабвуфера: все, что вам нужно знать

Основная идея использования сабвуфера заключается в том, что он может воспроизводить низкие частоты. Однако дело не только в сабвуферах. Также следует учитывать акустические свойства комнаты, поскольку вы получите низкую производительность, если установите даже высококачественный сабвуфер в комнате с плохими акустическими свойствами. Таким образом, помимо самого сабвуфера, вам все равно необходимо учесть некоторые другие факторы, прежде чем приступить к настройке, чтобы достичь наилучших результатов.

В большинстве систем домашнего кинотеатра используются сабвуферы, но, как известно, они улучшают звучание акустических систем. Они могут заложить основу для звука, с которым могут справиться только несколько динамиков, поэтому их наличие может улучшить звучание всей системы в целом, а не только добавить более глубокие и басы. Обычно они подключаются к выходным гнездам динамика вашего ресивера, которые подключены к вашим динамикам, с помощью кабелей динамиков.

Более того, вот некоторые вещи, которые вам нужно знать о настройке вашего сабвуфера:

  • Auto-Calibration
    Приемники иногда включают калибровочный микрофон, который обычно хорошо справляется с адаптацией звука к вашей среде, чтобы максимально использовать динамики.
  • Установка размера динамика
    Вам нужно перейти к настройке динамиков в меню, чтобы вы могли управлять регулировкой низких частот для правого и левого динамиков.
  • Размещение сабвуфера
    Возможно, вы захотите посидеть и послушать, когда завершите размещение сабвуфера. Это слишком громко? Это звучит слабо или сильно? Вы можете заметить, что звук баса может резко измениться, когда вы попытаетесь переместить его в несколько разных мест. Так что расслабьтесь, не торопитесь и пробуйте разные места, пока не добьетесь наилучшего.

Как подключить сабвуфер к выходам уровня громкоговорителей: способы

Всем сабвуферам, на которые подается питание, для подключения необходим сигнал и, конечно же, питание. Кроме того, для защиты от скачков напряжения и в целях безопасности рекомендуется подключить сабвуфер к устройству защиты питания. Для сигнала вы можете подключиться через выход низкочастотного динамика или использовать стереовыходы или выходы уровня динамиков.

Подключение с использованием выхода сабвуфера LFE

Это считается самым простым и простым подключением, так как оно может работать с любым усилителем или ресивером, имеющим специальный выход для сабвуфера.Вам понадобится только кабель сабвуфера, чтобы вы могли подключить выход сабвуфера ресивера к входу низкочастотных эффектов на сабвуфере. Почти все стереоресиверы и процессоры домашнего кинотеатра имеют такой выход.

Совет: вы увидите порт LFE, помеченный как сабвуфер, а не как LFE, поскольку это специальный выход только для сабвуферов.

Подключение с использованием выходов уровня громкоговорителей или стерео RCA

Не все усилители или ресиверы имеют выход или вход низкочастотного низкочастотного динамика, и именно тогда вы увидите правый и левый стереоразъемы RCA или пружинные зажимы на задней панели стандартных динамиков.Вам просто нужно подключить кабель RCA к правому или левому порту сабвуфера, если линейный вход вашего сабвуфера использует кабели RCA. С другой стороны, вам нужно будет подключить и правый, и левый каналы, если кабель разделен на одном конце.

Если есть пружинные зажимы для использования провода динамика, то вы можете подключить все это, используя выход динамика ресивера, что аналогично подключению основного стереодинамика. Некоторые сабвуферы имеют два набора пружинных зажимов, что означает, что другие динамики подключаются к сабвуферу, который передает аудиосигнал, пока они подключаются к ресиверу.Если есть только один набор, сабвуфер будет использовать те же подключения ресивера, что и динамики.

Final Tweaks

  • Phase Switch
    Ваш сабвуфер может не совпадать по фазе с динамиками, если кажется, что он немного не в фазе. Вы можете попробовать изменить его на другую настройку, чтобы увидеть, сможете ли вы получить более качественные басы, поскольку большинство сабвуферов имеют двухпозиционный переключатель фазы на задней панели.
  • Регулировка уровня
    Существуют сабвуферы с независимыми регуляторами громкости, что позволяет легко вернуть громкий саундтрек, но вам может потребоваться внести изменения от одного фильма к другому.
  • Установите сабвуфер на платформу
    Если ваши стены, потолок и пол вибрируют в такт сабвуфера, вы можете получить нежелательные резонансы, влияющие на звучание басов. В этом случае вы можете разместить его на звукопоглощающей платформе, чтобы остановить вибрации.

Вердикт

После нашего обсуждения того, как подключить сабвуфер к выходам уровня громкоговорителей, и других вещей, которые нам нужно знать о сабвуферах, сможете ли вы уверенно выполнить настройку самостоятельно?

Процесс и шаги могут отличаться в зависимости от типа динамика или усилителя, который у вас есть, но примите во внимание то, что мы заявили выше, и у вас все будет хорошо.Кроме того, вы наверняка сможете получить помощь, проверив прилагаемое к нему руководство. Однако, если это кажется немного более сложным, чем ожидалось, вы также можете позвонить производителю для получения технической помощи.

Как максимально эффективно использовать сабвуфер — Aperion Audio

Как максимально эффективно использовать сабвуфер

по Aperion Audio на апреля 30, 2018

Краеугольным камнем любого домашнего кинотеатра и многих музыкальных аудиосистем является сабвуфер, и владельцы домашних кинотеатров хотят встряхнуть каждый уголок своего домашнего кинотеатра до основания. Этот краткий курс советов и приемов поможет вам сделать это с максимальной точностью. (Обратите внимание, мы не несем ответственности за жалобы на шум или постановления местных ассоциаций.) После того, как вы выбрали свой сабвуфер, оптимизация его производительности фактически сводится только к двум вещам: его размещению в домашнем кинотеатре и настройкам настроек.

Ваша комната и ваш сабвуфер

Звучит просто, но когда дело доходит до размещения сабвуфера (ов), четыре конкурирующие цели будут соперничать за внимание к моменту, когда вам, вероятно, придется жить с каким-то компромиссом.То, где в конечном итоге окажется ваш сабвуфер, повлияет на то, насколько равномерно басы распределяются по всей зоне прослушивания, сколько басов вырабатывается на ватт мощности, насколько хорошо его звуковые волны интегрируются с волнами от остальных ваших динамиков и, конечно же, от того, нравится его размещение в домашнем кинотеатре. Конечно, вам нужен наилучший звук. Но ваша жена права: ваш сабвуфер большую часть времени не издает звук — обычно это мебель. Поэтому, если вы не хотите спать в домашнем кинотеатре, вы можете принять во внимание эстетику комнаты.Вы также можете подумать о том, где вы можете подключить его и насколько сложно будет провести провод от вашего приемника, или какое беспроводное решение лучше всего. Сабвуферы должны делать жизнь проще, а не усложнять.

Равномерное распределение низких частот в зоне прослушивания

Сабвуферы — специалисты по басу. Если бы они могли носить каску и носить с собой планшет, они бы это сделали. Разумеется, весь звук состоит из волн, причем басы самые длинные. Например, сабвуферы обычно излучают волны длиной более 12 футов.Физика того, что происходит с длинными волнами в комнатах, сложна — отраженные волны прибывают позже неотраженных волн, усиливают или нейтрализуют друг друга, другие волны делают забавные вещи только потому, что они аккуратно вписываются в комнату, и многое другое. В результате по всей комнате распределены зоны с громкими и тихими басами, которые будут отличаться для каждой басовой частоты.

К счастью, есть несколько вещей, которые могут вам помочь:

  1. Установите сабвуфер в угол.Сделав три ближайших отраженных пути близкими по длине к неотраженному, все они достигают вашего уха примерно в одно и то же время и усиливают друг друга. Если угол непрактичен, следующим лучшим местом будет одна стена, пол и открытое пространство (например, холл) по той же причине, за исключением того, что один из отраженных путей исключен из уравнения. Уф. Просто поместите сабвуфер как можно ближе к углу или стене, и все будет в порядке.

  2. Используйте более одного сабвуфера.Таким образом, образец баса одного сабвуфера будет отличаться от другого и, вероятно, выровнять комбинированное распределение низких частот. Это наполнит вашу комнату басами и, надеюсь, выровняет «мертвые зоны».

  3. Если вы используете более одного сабвуфера, и они оба не заходят в углы, разместите их в разных местах относительно стен и открытых пространств. Несимметричность хороша для баса. Не так хорошо, как повороты, заметьте, — но все же хорошо.

Получение максимальных басов при минимальной мощности

Давайте еще раз проверим углы.Каждая граница комнаты (стена, пол или потолок), к которой вы приближаете сабвуфер, будет эквивалентна четырехкратной мощности, подаваемой на тот же низкочастотный динамик. Близость к трем границам комнаты дает (теоретически) в 64 раза больше энергии басов по сравнению с сабвуфером, подвешенным в центре комнаты! Так что поставьте сабвуфер в угол. Это будет звучать лучше и встряхнуть вашу основу.

Как настроить сабвуфер на работу с другими динамиками

Из-за того, что частотные фильтры разделяются между собой, диапазон частот в конечном итоге разделяется между сабвуфером и фронтальными динамиками.В этой зоне перекрытия волны от всех этих динамиков должны складываться вместе, чтобы получить нужную громкость. Все они могут вносить положительный вклад в уровень звука или, если пик одной волны встречается с впадиной другой, они могут фактически нейтрализовать друг друга. К счастью, вам не понадобится калькулятор, рулетка или штатный профессор физики, чтобы все исправить, если вы будете следовать этим двум простым рекомендациям:

  1. Убедитесь, что на сабвуфере есть «переключатель фазы» или ручка.Использование этой функции будет объяснено в разделе «Настройка элементов управления» ниже.

  2. Лучше всего, чтобы сабвуфер (и) находился в том же месте, что и передние динамики. Размещать сабвуфер сбоку от зоны прослушивания — это нормально, и совсем не нормально размещать его позади зоны прослушивания.

Подключение сабвуфера

Если в вашем ресивере есть выход на сабвуфер:

    1. Проложите кабель с соответствующими штекерами на каждом конце (иногда называемыми штекерами RCA) от выхода сабвуфера ресивера до входа сабвуфера, помеченного как «дополнительный вход», «линейный вход» или «низкоуровневый вход».Лучше всего использовать для сабвуфера экранированный кабель, чтобы другие неприятные сигналы не попали в ваш драгоценный бас.

    2. Если этот кабель встречается с бытовой электропроводкой, перекрестите его под углом 90 градусов.

    3. Большинство сабвуферов имеют как левый, так и правый вход. Обычно не имеет значения, какой именно вы используете. Некоторые люди купят «Y-адаптер» или «разветвитель», чтобы один кабель мог питать оба входа сабвуфера. В этом нет ничего плохого. Причина, по которой сабвуферы имеют входы L и R, заключается в том, что, если у вас есть стерео предусилитель, вы можете использовать оба «предварительных выхода» на сабвуфер, ничего не теряя.

    4. Если вы используете более одного сабвуфера, вы можете проложить один и тот же кабель от «линейного выхода» или «выхода низкого уровня» до следующего сабвуфера.

Если ваш ресивер не имеет выхода на сабвуфер, вам понадобится сабвуфер со входами (обычно называемыми «входами высокого уровня» или «входами уровня громкоговорителей»).

    1. Проложите провода динамиков от ресивера (или передних левого и правого динамиков) к высокоуровневым входам сабвуфера. Не беспокойтесь о качестве проводов динамика (усилитель сабвуфера представляет собой резистивную нагрузку, что означает, что, в отличие от динамиков, все частоты будут обрабатываться одинаково). Эти входы высокого уровня не являются входом низкого качества, но они не позволят вам использовать действительно крутая функция кроссовера, встроенная в большинство ресиверов домашнего кинотеатра.

    2. Так как провод динамика обычно неэкранирован, лучше держаться подальше от бытовой электропроводки. Если он действительно должен натолкнуться на бытовую проводку, перекрестите ее под углом 90 градусов.Если ваш сабвуфер издает гудение или гудение, это может быть причиной.

    3. При использовании более одного сабвуфера его входные провода могут исходить от ресивера, передних левого и правого динамиков или от входов первого сабвуфера. Не используйте «выходы высокого уровня» для подключения к другим сабвуферам. Мы рекомендуем не использовать эти выходы высокого уровня.

Настройка элементов управления усилителем

Вкл — Авто — Выкл. Большинство слушателей, которым нравится этот переключатель, установлен в положение «Авто», чтобы ваш сабвуфер сам включался при получении сигнала и засыпал, когда не использовался.Небольшой световой индикатор, который сообщает вам, включен ли усилитель или нет, обычно требует времени, чтобы подтвердить, что сабвуфер перестал принимать сигнал. Кроме того, на всякий случай поверните ручку с надписью «громкость», «уровень» или «усиление» вниз перед включением сабвуфера. 230–115 В: в Америке обычно устанавливается на 115 В. Во многих частях мира в быту используется 230 В.

Частота кроссовера / байпас

  1. Если вы будете использовать кроссовер, встроенный в ваш ресивер (рекомендуется): используйте переключатель «bypass», если ваш сабвуфер имеет эту функцию.В противном случае установите «частоту кроссовера» на максимально возможное значение.

  2. Если ваш ресивер не имеет встроенного кроссовера (или вы его не используете): ваши передние левый и правый динамики переходят в бас, но в какой-то момент начинают гаснуть. Эта частота должна быть указана в инструкции по эксплуатации динамика или на их веб-сайте как нижний предел диапазона динамика. Установите «частоту кроссовера» сабвуфера на эту частоту (или, может быть, немного выше, так как эта спецификация допускает много вольностей).Позже вы можете поиграть с этим элементом управления, чтобы отточить лучшие настройки.

Громкость (также известная как «Уровень» или «Усиление»): для начала установите комфортный уровень. Окончательные корректировки будут внесены позже.

Phase : Самый простой способ установить переключатель фазы (или ручку) — установить устойчивый басовый тон. Лучше всего, если у вас есть специальный тестовый CD или DVD с «розовым шумом» или, что еще лучше, с постоянным басовым тоном около частоты кроссовера (обычно 80 Гц, если вы используете ресивер домашнего кинотеатра). Если у вас нет ничего, что могло бы вызвать розовый шум, выберите любимую музыкальную композицию с устойчивой, отчетливой басовой линией. Теперь наймите помощника или попросите друга перемещать регулятор фазы вперед и назад, пока вы оцениваете звук в зоне прослушивания. Выберите контрольную позицию с максимальным басом. А пока не беспокойтесь о том, в какой настройке лучший бас, а только о самом большом. Если этот регулятор представляет собой двухпозиционный переключатель, возможно, что не будет никакой разницы между двумя положениями (ожидается, когда сабвуфер находится примерно на 3 фута ближе или дальше от вас, чем передние динамики), и в этом случае любое положение подходит.

И наконец : Отрегулируйте частоту кроссовера сабвуфера (если вы используете его вместо предпочитаемого кроссовера, встроенного в большинство ресиверов) и настройки громкости так, чтобы, по вашему мнению, звук был наилучшим. Слушайте твердый, надежный бас, плотный, хорошо контролируемый и чистый, без «вздутия» или «мутности». Чтобы получить выходной сигнал сабвуфера на том же уровне, что и у передних динамиков, вы можете использовать ухо или измеритель уровня звука и протестировать компакт-диск. Вы, вероятно, обнаружите, что в следующие несколько недель будете вносить дополнительные тонкие корректировки, слушая разнообразный материал.

Обслуживание комнат : Это большая тема. Мы могли бы потратить недели на рассмотрение этой важной и часто упускаемой из виду темы. Главное, что нужно знать, это то, что нормальные комнаты можно заставить хорошо работать, используя обычную мебель, такую ​​как диваны, коврики и книжные шкафы, которые эффективно поглощают и рассеивают звук.

В заключение

Приложив немного терпения и внимательно слушая, вы можете сделать свои басы соперниками самых дорогих систем. Вернитесь к этому документу, доверяйте своим ушам и, прежде всего, получайте удовольствие!

Написано автором и профессионалом в области звука Кеном Хамфрисом, звукорежиссером

Для получения дополнительной информации о наших сабвуферах посмотрите это видео сравнения размеров. Пожалуйста, позвоните нам по телефону 888-880-8992 или поговорите с гуру здесь.



5 КОММЕНТАРИЙ


Написать ответ

Как подключить сабвуфер к интегрированному стереоусилителю

Сабвуферы часто интегрируются в звуковые системы домашнего кинотеатра, чтобы они могли воспроизводить более широкий диапазон частот. Это позволяет аудиосистемам учитывать все разнообразие нот, которые посылает сигнал источника звука.Без встроенного сабвуфера вы можете пропустить разные звуковые частоты, которые являются частью исходной звуковой дорожки, и в вашем общем впечатлении от прослушивания могут отсутствовать некоторые важные компоненты, такие как басовые ноты. Хотя эта технология чаще используется в системах объемного звука или домашнего кинотеатра, ее можно интегрировать со стереоусилителями, чтобы улучшить качество звука.

В то время как домашний кинотеатр и AV-ресиверы подключаются к сабвуферу с помощью одного соединительного кабеля, стереоресиверы и предусилители не имеют одинаковых вариантов управления низкими частотами. Например, AV-ресиверы позволяют направлять низкие частоты на динамики через канал, который настраивает диапазоны частот до того, как они достигнут выхода. В настройке стереоусилителя требуется более высокий уровень (или поверхностный уровень) соединений из-за отсутствия внутреннего управления низкими частотами. При подключении стереосистемы из-за наличия двух каналов все подключения необходимо удвоить.

Некоторые сабвуферы поставляются с уже интегрированными внутренними усилителями, но если у вас его нет или ваш внутренний усилитель не такой мощный, вы можете интегрировать отдельный стереоусилитель в свою звуковую систему.Если у вас есть двухканальный интегрированный усилитель или двухканальный стереоресивер без выхода сабвуфера RCA для подключения к активному сабвуферу, это руководство покажет вам, как интегрировать его с двухканальным интегрированным усилителем с выходом только для динамика B. . Выход Speaker A будет подключен к фронтальным динамикам.

Требования к оборудованию Перед началом работы

Перед тем, как начать, вам необходимо проверить следующее на вашем двухканальном стерео ресивере или двухканальном стерео интегрированном усилителе (например, эти): у вас должны быть динамики A и B на этом устройстве. В этом руководстве выход вашего громкоговорителя A будет подаваться на вашу переднюю акустическую систему. Выход на ваш динамик B — это то, что мы будем использовать для его интеграции со встроенным сабвуфером активного усилителя. Подойдите к задней части вашего двухканального усилителя-ресивера и обратите внимание, что здесь нет видимого выхода сабвуфера. Вместо этого вы найдете выход динамика A (правый и левый) и выход динамика B (правый и левый).

Сетевой аудиоприемник Yamaha R-N402 спереди и сзади с выходами динамика A + динамик B и выходами динамика A + динамика B.

На активном сабвуфере вместо низкоуровневых входов RCA вам потребуются высокоуровневые входы для подключения проводов левого и правого динамиков. Подойдите к задней части активного сабвуфера и найдите левый и правый входные порты высокого уровня.

Помимо этого, для этой настройки вам понадобится еще два набора из двух кабелей для динамиков.

После того, как вы убедились, что ваше оборудование соответствует двум указанным выше условиям, и подготовили провода для динамиков, вы можете приступить к подключению, описанному выше.

Установка

  1. Убедитесь, что ваш сабвуфер и стереоусилитель отключены от любого источника питания и выключены.
  2. Подключите выходы динамика A от двухканального выходного ресивера к настройке передних динамиков. Подключения входных разъемов для активного сабвуфера с помощью проводов динамика B. Изображение: TeeJay
  3. Возьмите комплект проводов динамика и подключите его от положительной и отрицательной клемм правого выхода динамика B на задней панели ресивера двухканального стереоусилителя к положительной и отрицательной клеммам на правой стороне. вход высокого уровня вашего активного сабвуфера.Помните о положительном / отрицательном и правом / левом знаках и точно совместите их. Вы можете закрепить прямые провода или использовать провода с банановыми вилками для удобства.
  4. Повторите описанный выше шаг с другим набором проводов динамика для левого выхода двухканального стереоусилителя-ресивера и высокоуровневого входа активного сабвуфера.
  5. Расширенная настройка: если вы хотите заняться настройкой сабвуфера, начните со следующих настроек. Для сабвуферов размером 4 дюйма или меньше установите частоту кроссовера (используемую во встроенном фильтре низких частот) на 100 Гц или выше.Для сабвуферов размером 5 дюймов или больше используйте частоту кроссовера 80 Гц или ниже. Этот шаг не является обязательным. Большинство сабвуферов поставляются с уже настроенными умеренными базовыми настройками.
  6. Перед включением системы поместите ее где-нибудь рядом с экраном мультимедиа. Поскольку сабвуфер в основном работает для усиления низких частот и низких частот, размещение этой акустической системы не имеет решающего значения для определения звучания. При более высоких частотах вы должны обращать внимание на угол наклона динамика и возможное эхо или возврат, чтобы получить максимальную отдачу от этих тонов.Однако с сабвуфером это намного проще, и ваш динамик можно произвольно разместить где угодно. Рекомендуется держать его близко к экрану и смотреть в том направлении, где требуется звук.
  7. Подключите усилитель к источнику питания с выключенным выключателем. Подключения двухканального стереоресивера и активного сабвуфера к портам динамика B.
  8. Проверьте проводку в последний раз, как описано выше. Убедитесь, что соединения надежно и правильно расположены.
  9. Когда все будет готово, включите питание.
  10. Включите динамик A и наблюдайте за звуком в передних динамиках. Выключите его, а затем включите динамик B и наблюдайте за низкими частотами на сабвуфере. Включите оба одновременно, чтобы получить полный выход с усилением низких частот.
  11. Отрегулируйте громкость сабвуфера до уровня, при котором вы можете слышать низкие частоты и низкие частоты. Если вы хотите больше басовых нот, увеличьте это. Отрегулируйте главный регулятор громкости на динамиках, чтобы установить фактическую громкость, а регулятор громкости сабвуфера — для произношения низких частот.

Verdict

После завершения начальной настройки вам нужно будет прослушать множество песен с разными уровнями низких частот, чтобы вернуться и отрегулировать частоту разделения и громкость сабвуфера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
