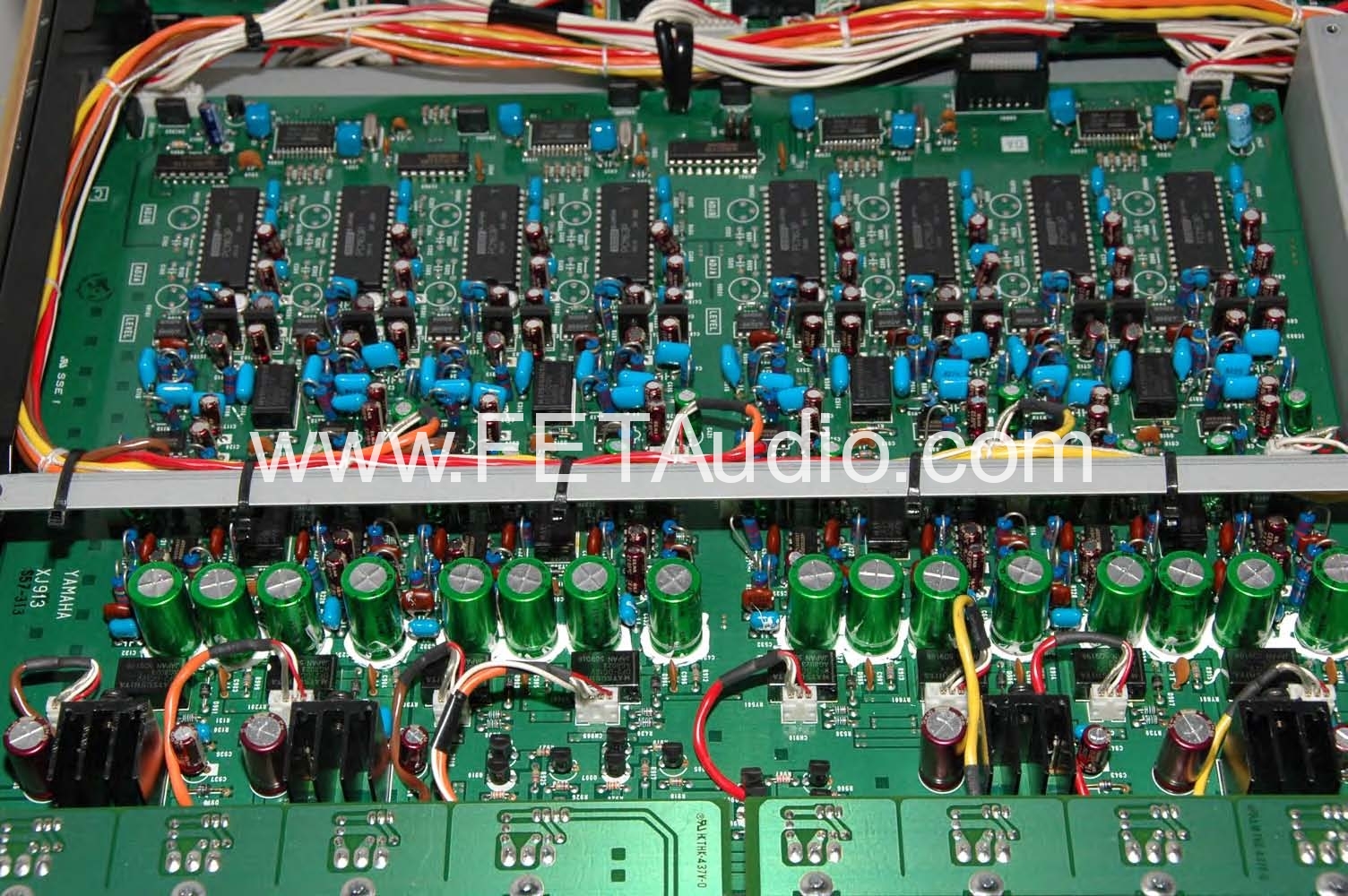

Цифровой кроссовер: Цифровой кроссовер — Страница 4 — Цифровые источники сигнала

Содержание

Чем кроссовер отличается от внедорожника, для чего нужен, как выбрать.

Слово «кроссовер» происходит от аббревиатуры CUV (Crossover Utility Vehicle), в США эта аббревиатура обозначает автомобиль повышенной проходимости. Впервые слово «кроссовер» начала применять известная американская компания Chrysler в 1987 г. после того, как выкупила компанию AMC и вместе с ней всем известный бренд Jeep.


«Кроссовер» как полноценный термин автопроизводители начали активно использовать только через 3 года и то по отношению к автомобилям, которые в настоящее время называют внедорожниками.


Это было связано с тем, что вплоть до начала 2000-х годов все автомобили для ежедневной езды по городу строились на базе легковых платформ, а грузовые платформы служили полноприводным автомобилям класса 4×4. В начале нулевых был инициирован ряд реформ международного авторынка, после чего, собственно, и появился привычный для нас термин «кроссовер», которые подразумевал новые стандарты.

Первый современный кроссовер сошел с конвейера в 1994 году, это была японская Toyota RAV4, годом позже на свет появилась Honda CR-V.

Внешний вид и особенности. Как выглядит кроссовер

Кроссовер – это автомобиль повышенной проходимости, который вобрал в себя всё лучшее от внедорожника, минивэна и хэтчбека. Он сочетает в себе самые разнообразные конструктивные новинки и разработки. Эти машины, как правило, имеют полный привод, высокую посадку, большой просвет. Кроссовер обладает экономичностью легкового автомобиля и проходными способностями внедорожника. Однако, несмотря на повышенную проходимость, тяжелые препятствия ему все же не по зубам.

Почему кроссовер?

Некоторые кроссоверы схожи силовыми установками с седанами и универсалами. Но при всем при этом они значительно отличаются от своих легковых собратьев, в том числе и по расходу топлива. Также недостатком, хотя и спорным, являются большие размеры автомобиля. Но все минусы в раз перекрываются преимуществами машины.

Паркетник, как еще называют кроссовер, хотя и не полноценный внедорожник, но ухабы и кочки, свойственные отечественным дорогам, преодолевает с легкостью. При известном состоянии наших дорог кроссовер, пожалуй, является наиболее востребованным вариантом.

Несколько слов о выборе кроссовера

Кроссовер – это автомобиль, в котором сочетаются преимущества внедорожника и простого легкового автомобиля. Он отлично подойдет людям, которые живут в проселочной местности и постоянно выезжают в город, а также тем, кто желает забыть о проблемных участках дорог. Это идеальный автомобиль для представителей среднего класса.

ГК FAVORIT MOTORS предлагает широкий спектр услуг в сфере покупки авто. Перейти в каталог новых автомобилей.

Несколько полезных советов, которые помогут подобрать идеальную именно для Вас модель кроссовера:

  1. Перед покупкой автомобиля четко определите бюджет, в том числе и сопутствующие расходы, которые будут связаны с покупкой (страховка, возможное обслуживание поддержанного авто и т. п.).
  2. Определитесь с производителем. Очень важно взвесить все преимущества и недостатки той или иной марки, поэтому не спешите и проанализируйте все доступные Вам варианты.
  3. Старайтесь выбирать модель с максимальной шириной колёс, это немаловажный фактор, обеспечивающий максимально эффективную езду по пересеченной местности.
  4. При покупке обращайте внимание на высоту дорожного просвета. Чем выше будет днище автомобиля над препятствием, тем, соответственно, больше шанс, что Вы его не зацепите.
  5. Отличным плюсом будет подключаемый полный привод, он поможет Вам значительно сэкономить на расходе топлива.
  6. Если у Вас есть семья и дети, обратите внимание на размер багажного отделения и салона, а также на комфортабельность в целом.
  7. И в последнюю очередь смотрите на дизайн и внешние «навороты», так как кроссовер не кабриолет и на элегантности можно немного сэкономить.

как выбрать и монтировать в авто

Для простого человека, который далек от построения колонок для воспроизведения музыки, слово «кроссовер для колонок» ни о чем не говорит. В интернете выложено много информации по этому поводу, включая информационные статьи, а также видеоматериалы.

Что же такое кроссовер

Эта «коробочка» является обязательной частью акустической системы. Это связано с тем, что в мире нет динамиков, которые могли бы качественно воспроизводить полный диапазон частот. Поэтому для построения колонок используют два, три и более динамиков. Однако не стоит забывать о «блинах». Этот тип динамика состоит из нескольких частей, благодаря чему, может похвастаться достаточной ровной АЧХ на всем диапазоне частот.

Кроссовер предназначается для того, чтобы разделять входящий сигнал на разные составляющие и посылать их на разные динамики акустической системы. Таким образом, твитер играет только высокие частоты, а НЧ динамик воспроизводит средние и низкие частоты. Также кроссовер называется фильтром.

Главными его компонентами считаются следующие элементы:

  • конденсатор;
  • катушка индуктивности.

В совокупности эти электрические элементы «отрезают» ненужные частоты, которые посылаются на динамики.

К слову, конденсаторы и катушки имеют разную стоимость. Таким образом, чем дороже эти элементы, тем лучше в конечном итоге будет звучать акустическая система.

Порядок фильтра

От количества электрических элементов будет зависеть конечный результат. В зависимости от количества конденсаторов и катушек индуктивности фильтр бывает разных порядков. Если кроссовер состоит из одного элемента, допустим конденсатора, то фильтр будет первого порядка. Для получения фильтра второго порядка, количество элементов должно быть вдвое больше. От порядка кроссовера зависит качество фильтрации ненужных частот. Этот параметр называется крутизна спада и измеряется в ДБ на ОКТАВУ. Чем выше порядок фильтра, тем выше крутизна спада.

Активные и пассивные

Кроссоверы делятся на две группы:

  • активные;
  • пассивные.

Каждый из типов имеет свои преимущества и недостатки.

Активные состоят не только из конденсаторов и катушек, но и из транзисторов. Благодаря этому габариты устройства удалось снизить. Сложно найти активный кроссовер, выполненный в виде отдельного элемента. В основном они являются составной частью автомобильного усилителя звука.

Пассивные встречаются намного чаще. Главным преимуществом этого типа кроссовера является отсутствие необходимости дополнительного питания, поэтому их легко устанавливать.

Кроме того, пассивные и активные фильтры делятся еще на 3 подвида:

  1. Высокочастотные, предназначаются для пропускания сигнала высокой частоты, отрезая все остальное. Этот подтип предназначен для ВЧ динамиков.
  2. Низкочастотные, наоборот, отрезают верхние частоты и пропускают через себя низкочастотный сигнал. Используются для НЧ динамиков.
  3. Широкополосные фильтр, еще его называют Band Pass. Этот подтип необходим для отрезания частот, выходящих за определенный диапазон. Он предназначен для СЧ динамиков.

В дешевых колонках устанавливаются кроссоверы первого или второго порядка. Это делается для удешевления, так как в фильтрах используется лишь один или два электрических элемента. Фильтры третьего порядка встречаются в усилителях мощности. Что же касается четвертого порядка, то данный тип считается элитным. Для них изготавливается отдельный корпус.

Не так давно среди любителей хорошей музыки возникали споры об эффективности делителя 4-го порядка. Работы кроссоверов четвертого порядка, с крутизной среза 24 ДБ на Октаву можно сравнить лишь с работой банков Швейцарии, где все строго и четко.

Главное в настройке кроссовера – частота среза.

Возьмем, к примеру, трехполосную колонку. Для качественного воспроизведения музыки надо сделать так, чтобы на НЧ динамик поступали только низкие частоты, на СЧ динамик диапазон средних частот, без нижних и высоких, а на твитер соответственно только высокочастотный сигнал. Таким образом, нужно правильно определить две точки деления. В первой точке будет разделен сигнал между сабвуфером и среднечастотником. А во второй точке будет согласовываться СЧ динамик и твитер. Если неверно выбрать частоты среза, в лучше случае можно отделаться ужасным звуком. В таком случае слушать музыку станет невозможно и захочется сразу ее выключить. В худшем случае, акустика выйдет из строя. К примеру, на высокочастотный динамик будет поступать низкочастотный диапазон, который очень вреден для твитеров.

В наши дни кроссоверы используются достаточно активно. Несмотря на то, что можно приобрести цифровой аналог – процессор. Благодаря которому, можно не только фильтровать сигнал, но и выставлять задержки и многое другое.

Однако у кроссоверов есть преимущество перед цифровыми процессорами – это качество фильтрации звукового сигнала. Дело в том, что на фильтр навешивают большое количество работы: фильтрация, временные задержки, эквалайзер. Поэтому само качество фильтрации падает. Таким образом, пассивные и активные кроссоверы пользуются большим спросом. Их применяют даже для изготовления профессиональных колонок.

Профессионалы пророчат скорую смерть аналоговой фильтрации. Они считают, что цена цифровых анал

Последовательный кроссовер | журнал АвтоЗвук

Прочтя это в черновике, главный редактор сказал: «Ты что, это — Клондайк, давай копнём как-нибудь».
«АЗ» №5/2009, с. 45

Главный редактор это я.  А Клондайк, как вы уже прочли в подзаголовке — последовательные частотно-разделительные фильтры. Обещано было копнуть, решил сам и копнуть.

Но прежде чем копать, разметим участок. «Фильтры» — понятие широкое. Даже электрические, даже частотно-разделительные, даже пассивные, даже предназначенные для использования в акустических системах. Всё равно пока — шире страны моей родной. Мы поставим задачу предельно конкретно, на 6 соток. Требуется разделить широкополосный сигнал с выхода усилителя таким образом, чтобы обеспечить оптимальную работу двух излучателей, специализирующихся на воспроизведении нижних и верхних частот звукового диапазона (то же самое, но короче — двухполоска).

Случай этот, в наш век трёхполосных фронтов и процессорных «голов», далеко не условный и не академический. Всё чаще (и далеко не по веянию моды) опытные мастера склоняются к 2,5-полосной топологии фронтальной акустики. Басовики (где-нибудь там, внизу) отфильтровали «головой», процессором или усилителем, а с СЧ/ВЧ начинается (и правильно, что начинается) священнодействие, которое очень нередко приводит к отказу от активной фильтрации в этой, чрезвычайно ранимой части звукового спектра. И здесь предмет нашего сегодняшнего обсуждения — один из очень перспективных методов борьбы за бескомпромиссный звук. Теперь — по порядку…

Наведение порядка

Про пассивные фильтры писано немало, переписано ещё больше, все всё в общих чертах знают. Бывают первого порядка, второго и так далее. Какой выбрать? Здесь давно сложились кланы «остроконечников» и «тупоконечников», и те и те и правы, и не правы одновременно, всё — по акустическим обстоятельствам. «Остроконечники» говорят: «Давайте разделим полосы между НЧ и ВЧ-излучателями как можно радикальнее, чтобы каждый занимался только присущим ему делом». Подход совершенно логичный: чем решительнее (а значит — с большей крутизной характеристики, а значит — фильтром более высокого порядка) ограничена полоса сигнала, подведенного, скажем, к мидбасу (будем всюду его называть мидбасом, потому что это короче всего, хотя из сказанного выше и того, что станет ясно чуть ниже, вытекает, что это, скорее всего, будет среднечастотник), тем меньше вылезет пакости, связанной с зонным режимом работы диффузора, в частности, окажется подавлен верхний, «кевларовый», резонанс жёстких диффузоров. Чем круче проходит АЧХ фильтра ВЧ, питающего сигналом пищалку, тем меньше на неё попадёт составляющих сигнала с частотой, близкой к её собственному резонансу, где ВЧ-головка производит максимум искажений. А главное — полоса, где головки излучают совместно, и где результат такой совместной работы менее всего предсказуем, тем уже, чем выше крутизна применённых фильтров. В общем, должна установиться полная гармония капиталистического образца: каждый занят своим делом, не лезет в чужие, с коллегой из другого частотного отдела встречается только во время обеденного перерыва, настолько короткого, что конфликту некогда развиться.

«А фаза? — кричат обычно на этом месте «тупоконечники. — Они же фазу крутят!» Чаще всего внятные протестные действия этими двумя выкриками и ограничиваются, ответ на встречный вопрос «ну и что?», как правило, даётся уже на языке жестов, из которых можно понять лишь уже сказанное: крутят, гады, нельзя же так. Да, действительно, чем выше порядок фильтра, тем быстрее происходит изменение фазового сдвига на выходе фильтра вблизи частоты раздела. «Ну и что? — стоят на своём «остроконечники. — Мы затем и свели к минимуму область совместной работы головок, где имеет значение разность фаз их излучения. А за пределами «обеденного перерыва» вступает в силу понятие абсолютной фазы, которую житель Земли на слух не воспринимает». Отсюда: в стане «остроконечников» есть очень сильные политические фигуры. Например, уже однажды приводившийся мной в пример элитной акустики Phoenix Gold («АЗ» №9/2002, вона когда было дело), все верхние модели CDT Audio, позже — EOS Opera, да и Зигфрид Линквиц, половина имени которого стала половиной имени знаменитых фильтров Линквица — Райли, менее как о четвёртом порядке и слышать не желает.

Тут, правда, «тупоконечники» достают из-за пазухи здоровенный булыжник, спорить с которым трудно и больно. Доказано умными людьми: только фильтры первого порядка корректно передают прямоугольный импульс. И ради этого (а это, кто сейчас поднял брови, надеюсь, таких немного — очень важно) приверженцы мягкой фильтрации готовы терпеть тяготы и лишения, связанные с неудовлетворительной фильтрацией внеполосного излучения. И широкой полосы совместной работы головок в двухполосной (как мы договорились) системе. Но ещё более умные из числа просто умных добавляют: хорошие импульсные характеристики двухполосной акустики с фильтрами первого порядка реализуются только при условии временной корректности излучения. То есть когда центры излучений НЧ и ВЧ-головок как минимум находятся близко друг к другу, как оптимум — размещены так, чтобы расстояние от центров излучения до измученных некогерентностью ушей было одинаковым.

Для справедливости отмечу: стану «тупоконечников» тоже есть кого предъявить, наиболее знаменитые приверженцы полного или частичного использования фильтров первого порядка в автомобильной акустике — Dynaudio, Morel и Eton. Сидите, сидите, не надо церемоний…

Теперь у нас есть практический ответ обоим непримиримым кланам одновременно: когда полосные излучатели находятся далеко друг от друга, никаких преимуществ фильтры первого порядка не имеют, одни недостатки. А когда близко — имеют. А это как раз случай «наших», автомобильных, трёхполосных систем. Когда басовик — там, внизу, а СЧ/ВЧ — у стойки, прижавшись друг к другу. В этом случае хорошие (подчёркнуто) пассивные фильтры первого порядка могли бы (мечтательно) вдохнуть новую жизнь и в незаслуженно (из-за нежелания возиться) забытую концепцию точечного излучателя, на манер, скажем, Morel Integra или (в меньшей, но далеко не нулевой степени) некоторых 4-дюймовых коаксиалов, у которых излучатели бывают очень неплохие (по отдельности), а вместе — ужас или максимум — полуужас, потому что фильтры — никакие, иногда — буквально. Теперь давайте выяснять, а можно ли сделать хороший фильтр первого порядка. Для этого…

Приведите детей

Рис. 1. Схема параллельного кроссовера

Вряд ли они у вас совсем уж взрослые, так что подойдут. Известно из практики, что если работу какого-то устройства нельзя объяснить десятилетнему мальчику, оно, скорее всего, вообще не работает. Вот схема пассивного двухполосного фильтра первого порядка. Проще уже не бывает. Одна индуктивность, один конденсатор. Пришёл ваш сорванец? Теперь покажите ему рис. 1 и объясните правила игры: конденсатор С пропускает переменный ток тем лучше, чем выше частота. Индуктивность L тем лучше, чем частота ниже. Куда пойдёт ток с очень низкой частотой? Через индуктивность и на НЧ-головку. А на ВЧ — не пойдёт, она как бы заперта. Если частота будет повышаться, «кран», состоящий из индуктивности, будет постепенно закрываться, а второй, конденсатор — открываться, пока не окажется, что весь сигнал идёт на ВЧ-головку. Что нам и требовалось.

Рис. 2. Схема последовательного кроссовера

А теперь давайте эти же компоненты соединим по-другому (рис. 2). Вот пошёл от входа переменный ток низкой частоты. Как он может добраться до «земли» в низу схемы? Конденсатор на низкой частоте заперт, путь один — через НЧ-головку. Далее появляются два пути: через ВЧ-головку, у которой какое-никакое, а сопротивление, или же через индуктивность, у которой на низкой частоте сопротивления почти что никакого. На высоких частотах — всё наоборот, итог: через НЧ-головку идут низкие частоты, а высокие предпочитают более лёгкий обходной путь, через пищалку — высокие, потому что индуктивность не даёт им пройти мимо. Те же компоненты, но действуют они в другой манере. В первом кроссовере, параллельном, каждый из частотно-зависимых элементов вставал неодолимой преградой на пути «ненужных» частот, а два таких фильтра соединены параллельно и, вообще говоря, друг на друга никакого влияния не оказывают. Во втором, последовательном фильтре ёмкость и индуктивность шунтируют «лишние» частоты, а «нелишним» не оставляют иного пути, кроме как через предназначенную для них нагрузку. Интересно, давно это кому-то пришло в голову? И есть ли, собственно, разница?

Между Тилем и «Видеотон

У BMW появился электрический кроссовер iX. Что о нем известно :: Autonews

Autonews Телеканал Газета Тренды + Pro Инвестиции Авто Спорт Недвижимость Стиль Национальные проекты Крипто Исследования Кредитные рейтинги Продажа бизнеса Конференции Журнал Премия 2019 Герои СПб 2020 Спецпроекты Проверка контрагентов Библиотека Компании Экономика образованияЗдоровье … Скрыть баннеры

Рубрики

Видео Обвал рубля: что с ценами на машины Новости

Макгруп

McGrp.Ru

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети

  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте
  • Контакты

    • © 2015 McGrp.Ru

    Чей кросс лучше HX-D2 или Brax?

    Сообщение от PEK эта информация для тех кто вольтметром слушает sure?
    на всякий случай, повторю ее для всех остальных:

    ——-
    Несколько слов о цифровых кроссоверах:
    Кроссоверы в ГУ строятся по классической схеме, базирующейся на строгом математическом математическом аппарате — теории фильтров, например, с бесконечной импульсной характеристикой. Теория заканчивается получением аналитических выражений для передаточных функций фильтров, составляющих кроссовер. До этого момента качественный аналоговый (неважно пассивный или активный) кроссовер и цифровой кроссовер, реализованный в ГУ, ничем не различаются, то есть базируются на одной и той же идеальной математической модели. Далее, при реализации фильтров аналоговым или цифровым способом, начинаются различия.
    При аналоговом подходе основной проблемой является точность, стабильность реактивных компонентов (конденсаторов и/или индуктивностей) и неидеальность активных компонентов (ОУ), применяемых в фильтрах. Применение даже дорогих специализированных пассивных компонентов дает точность на уровне единиц процентов, что не достаточно для реализации фильтров высоких порядков, т. к. чем выше порядок фильтра (качественнее кроссовер), тем требуется бОльшая точность в расположении нулей и полюсов передаточной функции фильтра. В результате реальная АФЧХ фильтра не такая «красивая», как на экране соответствующего ПО на экране компьютера… в ней появляются горбы и провалы и, что самое главное, это происходит в области частоты среза фильтра, то есть нарушается согласование между соседними полосами кроссовера. В настоящее время производятся достаточно качественные (и дорогие) активные компоненты для аудиоприменений, но ни один дополнительный активный элемент в тракте не улучшит КНИ+Ш (THD+N) системы, а лишь ухудшит.
    При цифровой реализации выражение для передаточной функции аналитически преобразуют к дискретному времени (билинейное преобразование и т.п.) и получают цифровой фильтр. При таких преобразованиях частотная ось нелинейно «сжимается» так, что бесконечной частоте аналогового фильтра соответствует половина частоты дискретизации системы с цифровым фильтром. Такого рода манипуляции не сказываются отрицательно на качестве фильтров кроссовера, поскольку: происходят одновременно во всех фильтрах всех полос кроссовера, т. е. не нарушается согласование фильтров в соседних полосах; изменения АФЧХ заметны в области высоких частот, а реально максимальная частота раздела кроссовера не бывает более ~10кГц; данные изменения приводят к более качественной фильтрации (увеличение крутизны фильтров вблизи половины частоты дискретизации), а не ухудшают ее. В ГУ, как правило, вычисления в фильтрах кроссовера происходят в 32-битном представлении, что позволяет исключить в выходном сигнале нелинейные искажения, присущие цифровым системам обработки. Параметры цифрового фильтра абсолютно стабильны во всем диапазоне внешних факторов и повторяемы в соседних полосах кроссовера, что позволяет достичь полного согласования полос (например, реализовать кроссовер Линквица-Райли). Следует отметить, что специфические изменения выходного сигнала, отмечаемые противниками цифрового звука (фазовое дрожание, наложения спектра,…) относятся к этапу цифро-аналогового преобразования (а не к дополнительным алгоритмам цифровой обработки) и присущи всем звуковым устройствам с цифровым источником аудиоданных (CD-DA, mp3 и т.д.), т.е. всем современным ГУ. Этапы цифровой обработки до Ц-А преобразователя (кроссовер, задержки, эквалайзер) более выгодны с точки зрения качества аудио сигнала, чем каскадирование устройств с данными функциями в аналоговом тракте, а тем более применения трактов обработки с несколькими А-Ц-А преобразованиями.
    Есть и другие преимущества использования встроенных кроссоверов ГУ (например, они энергетически значительно более выгодны, чем пассивные), но общий вывод и правило — предпочтение всегда нужно отдавать встроенным кроссоверам ГУ.

    деление кроссоверов на активные и пассивные, в контексте данной ветки — неверно
    речь идет о цифровых и аналоговых фильтрах кроссоверов
    ——-

    Сообщение от PEK

    в домашних системах только так все и делают…

    не иначе, кто-то ошибся форумомКроссовер для динамиков

    , активный кроссовер, цифровые кроссоверы — что лучше?

    Определение кроссовера динамика? Кроссовер разделяет сигнал между высокочастотными, среднечастотными и низкочастотными динамиками в громкоговорителе.

    ~ посылает этим приводам (конусам громкоговорителей) сигнал, с которым они могут безопасно обращаться.

    Без кроссовера вы, скорее всего, сожжете звуковые катушки в динамиках.

    Кроссовер должен быть разработан для конкретных используемых динамиков.

    Четыре лучших кроссовера для динамиков

    1. Кроссовер пассивных динамиков (наиболее часто используемый кроссовер) разделяет сигнал на усиленном уровне там, где есть высокие напряжения и нагрузки — после усилителя.

    Обычно это происходит изнутри самого динамика.

    Так построено большинство коммерческих акустических систем, и это не самое эффективное использование доступной технологии.

    Пассивные колонки считаются самыми экономичными кроссоверами.Вы можете пропустить хлопоты и просто купить набор качественных акустических систем объемного звучания? -смотрите эту страницу.

    Если у вас есть намерение создать пассивную акустическую систему, программа Sound Easy Speaker Crossover — очень хорошая программа для пассивного кроссовера, которая поможет вам построить кроссоверные сети.

    Высокопроизводительный кроссовер, разработанный для высокопроизводительных динамиков:

    разделяет сигнал на линейном уровне, где есть только низкие напряжения и нагрузки, до того, как он достигнет усилителей.

    Этот метод признан лучше пассивных компонентов кроссовера, используемых в типичных акустических системах.

    Чтобы просмотреть доступные кроссоверы, перейдите на страницу Parts Express — Бесплатная доставка каждый день для большинства заказов на сумму более 98 долларов США (применяются ограничения).

    Введите «активный кроссовер» в поле поиска в правом верхнем углу страницы Parts Express.

    Цифровые аудиоколонки, кроссовер:

    3. Цифровой кроссовер динамиков разделяет сигнал в цифровой области также до усилителей.

    Это устройство принимает аналоговый сигнал и преобразует его в цифровой или принимает цифровой сигнал, а затем реализует цифровые фильтры для крутизны кроссовера.

    Ссылка

    Amazon показывает цифровые кроссоверы, которые можно использовать с активной акустической системой. Крутизну фильтра, временную задержку и любую вообразимую функцию динамика можно настроить в цифровом виде с помощью компьютерной программы. После настройки эти контроллеры динамиков не нужно подключать к ПК. Они функционируют как автономное устройство.

    Чтобы увидеть некоторые из доступных цифровых кроссоверов, перейдите на страницу Parts Express — Бесплатная доставка каждый день для большинства заказов на сумму более 98 долларов США (применяются ограничения). Введите «цифровой кроссовер» в поле поиска в верхнем правом углу страницы Parts Express.

    Цифровой программный кроссовер для громкоговорителей:

    Цифровой программный кроссовер этого типа: вывод громких динамиков на более высокий уровень

    Использует домашний ПК или HTPC для выполнения алгоритмов и вычислений для крутизны кроссовера динамика.

    Здесь легко ввести любой фильтр.

    Коррекция помещения, а также наклоны кроссовера динамика.

    Использует БИХ-фильтр (Foobar 2000) и (Thuneau-Allocator Lite) или

    В такой системе, как Acourate Software, используются КИХ-фильтры, которые, по мнению некоторых, в целом лучше.Я использовал их оба, и у них обоих есть свои достоинства. FIR демонстрирует меньше звонков, но использует большую вычислительную мощность. С точки зрения звука, я не уверен, что вы заметите большую разницу.

    «Звонок» довольно сложно уловить или даже определить, что слушать не приятнее. Тем не менее, если вы хотите добиться максимальной точности, вам нужно будет использовать ответвители FIR-фильтра или систему, которая их использует, например Acourate Software для динамиков. Компания Acourate также имеет отличную репутацию. Узнайте больше об использовании компьютера для настройки программного обеспечения HTPC и кроссоверов здесь.

    Видео для базовой информации по настройке с использованием Allocator Lite…

    Все крутизны кроссовера динамиков достигаются в цифровой области.

    Никаких искажений и потерь, связанных с пассивными компонентами кроссовера, не существует.

    бесплатных тарифных планов! Перейдите на нашу страницу цифровых аудиоколонок и планов динамиков.

    Подробнее о цифровых программных кроссоверах и HTPC читайте в этой статье.

    Чтобы помочь вам лучше понять, как технология цифровых фильтров FIR работает вместе для создания совершенной системы воспроизведения.


    Вещи, которые могут понадобиться для создания динамиков и кроссоверов:

    1. Планы дизайна динамиков Чтобы увидеть наши индивидуальные планы динамиков, перейдите на нашу страницу цифровых аудио динамиков.

    2. Деревянные панели корпуса динамика и материалы для изготовления динамиков, такие как слой березы, МДФ и ХДФ.

    Чтобы увидеть наши индивидуальные планы динамиков, перейдите на нашу страницу цифровых аудио динамиков.

    3. Драйверы динамиков

    (бас, твитеры, средние динамики)

    4. Динамик Отделочная облицовка или краска для внешней стороны корпуса динамика.Если вы планируете красить себя, необходимо дополнительное оборудование. Малярный пистолет, компрессор, шланги, фильтры и др.

    Или в автомастерской могут их покрасить и для вас.

    5. Фурнитура корпуса динамика, демпфирующий материал, набивка, войлок передней перегородки (лучше всего шерсть, затем стекловолокно и т. Д.)

    6. Кабельная разводка. Провода и кабели — детали. Большой выбор катушек и готовых кабелей любого стиля и длины.

    7. Штыри для крепления динамиков (одна пара для каждого динамика)

    8.Громкоговоритель Внутренняя проводка (от клеммных колодок до выводов драйверов) Провода и кабели — большой выбор катушек для кабелей любого стиля и длины.

    Цифровой программный кроссовер для кроссовера в стиле HTPC:

    1. Digital Crossover: (программное обеспечение) — программа кроссовера для разделения цифрового сигнала для каждого типа драйвера.

    2. Внешний цифро-аналоговый преобразователь: качество среди этих устройств действительно улучшилось за последние несколько лет. Профессиональные интерфейсы Firewire или звуковые карты

    3.Многоканальный предусилитель (один выходной канал для каждого типа драйверов в отдельном громкоговорителе)

    4. Усилители (по одному каналу на каждый драйвер динамика или способ, как многоканальный предусилитель)

    5. Проигрыватель Blu-ray для HD-видео (его можно направить в компьютер и использовать программу кроссовера для разделения сигнала для каждого твитера, среднечастотного динамика, баса и т. Д.

    6. Цифровой переключатель (позволяет использовать несколько цифровых устройств, таких как проигрыватель Blu-ray, проигрыватель DVD, проигрыватель компакт-дисков и т. Д.

    При поиске запчастей есть ряд поставщиков, которые предоставят хорошее обслуживание по низким ценам. Лично я использую Parts Express для многих своих покупок. Я всегда считал их надежными. Компоненты и запчасти динамиков можно найти в Parts Express — Бесплатная доставка каждый день для большинства заказов на сумму свыше 98 долларов США (применяются ограничения). Введите «цифровой кроссовер» в поле поиска в верхнем правом углу страницы Parts Express.

    Вернуться к началу страницы!

    Почему самодельный HTPC или компьютер домашнего кинотеатра?

    Цифровые кроссоверы

    и HTPC

    Почему «сделай сам» или «сделай свою собственную» домашнюю акустическую систему?

    Домашний динамик своими руками и встроенные динамики

    Мастер эквалайзера комнаты
    нестандартные коробки колонок
    построить коробку колонок
    построить собственный персональный компьютер
    лучшие компьютерные колонки
    построить колонки
    построить свой собственный домашний кинотеатр
    построить домашний кинотеатр
    построить домашний кинотеатр
    построить домашний кинотеатр ПК
    построить htpc
    построить колонки
    построить свой собственный домашний кинотеатр
    индивидуальные коробки для колонок
    diy компьютерные колонки
    diy домашний кинотеатр deign
    diy шкаф для колонок
    diy кабели для колонок
    diy проекты колонок
    diy стойки для колонок
    diy колонки
    diy колонки
    diy домашний кинотеатр
    diy динамик домашнего кинотеатра
    заводские прямые динамики
    заводские прямые динамики
    домашние напольные динамики
    бесплатные планы акустической коробки
    хороший домашний кинотеатр

    Вернуться к началу страницы!

    Кроссовер для колонок DIY, создание лучших кроссоверов для домашних колонок или программный цифровой кроссовер

    Как эффективно использовать ПК для проектов с громкоговорителями своими руками — Кроссовер для громкоговорителей:
    Вы интересовались созданием собственного кроссовера для громкоговорителей? Создание динамика никогда не было таким простым, как сейчас.Проекты и продукты DIY-колонок, доступные на рынке, можно комбинировать для создания современной системы воспроизведения с чрезвычайно высокой производительностью.


    Цифровые кроссоверы открывают новые горизонты прозрачности и точности воспроизведения, и теперь доступны новейшие процессоры ЦАП для использования с ПК. Многие из этих решений ЦАП представляют собой высококачественные многоканальные цифро-аналоговые преобразователи профессионального уровня, которые просто требуют добавления в акустическую систему.
    Чтобы узнать больше об этом новом способе использования новейших ЦАП, выполните поиск на этом сайте статей о кроссоверах для динамиков.На эту тему написано множество статей.

    Что вам может понадобиться для проектов кроссоверов для динамиков DIY или цифрового программного кроссовера:

    1. Достаточно быстрый компьютер; Четырехъядерный процессор 2,5 ГГц (минимум) с 4 ГБ ОЗУ (предпочтительно DDR3 1600 МГц или выше) и 64-разрядной операционной системой.
    2. Выход Firewire на компьютере (можно получить карту для слота PCI в существующей материнской плате)
    3. Цифровой выход SPDF на компьютере (обычно встроенный в материнскую плату) также может использовать карту расширения в PCI слот.
    4. Профессиональная звуковая карта — часто называемая интерфейсным блоком Firewire (мне нравится Echo Audiofire8 или 12).
    5. Многоканальный предусилитель (минимум 6 каналов, включая сабвуфер), процессор объемного звука, а также мультиканальный усилитель. -канальный домашний кинотеатр.
    6. Канал усилителя для каждого «пути» вашей акустической системы: (например, высокочастотный динамик одного динамика является односторонним) Если у вас есть 3-полосные стереодинамики, вам потребуется 6 каналов усиления. (может быть включен в ресивер домашнего кинотеатра)
    7.Акустическая система без пассивных кроссоверных сетей; это может быть набор динамиков, который вы сделали или модифицировали из
    8. Программный цифровой кроссовер, например, доступный через Allocator Lite.
    9. Плеер Blu Ray для просмотра дисков Blu Ray.
    10. Цифровой переключатель для передачи на ПК нескольких цифровых потоков из других источников.

    Программное обеспечение, которое вы можете использовать для этого типа системы, представляет собой длинный список. Покажу программу, которую использовал лично:

    1.Компонент кроссовера Foobar: эта система фильтров использует фильтры IIR, которые считаются хуже, чем фильтры FIR. Но по какой-то причине я обнаружил, что кроссовер Foobar звучит лучше некоторых других при воспроизведении музыки. Возможно, характерный для БИХ-фильтров звонкий звук может звучать более музыкально. Вроде как слушать ламповый усилитель.

    а. Foobar Также имеет компонент свертки, который позволяет вам использовать перевернутые пики ответа вашей комнаты в виде файла WAV. Вам понадобится программа измерения, такая как Room EQ Wizard, чтобы проводить измерения и создавать файл WAV.
    г. Когда вы воспроизводите музыку, она воспроизводит ее поверх этого файла, как отпечаток пальца, корректирующий комнату (коррекция комнаты), когда она воспроизводится в реальном времени.

    2. В Thuneau есть Allocator Lite и Allocator, которые предоставляют фильтры и наклоны для каждого драйвера. Кроме того, он также имеет полосы коррекции для каждого динамика, чтобы не только корректировать отклик динамика, но и вносить поправки в измеренный отклик помещения.
    а. Опять же, сначала вам нужно будет выполнить некоторые измерения с помощью мастера Room EQ Wizard, чтобы получить необходимые местоположения фильтров.Вы не будете использовать файл WAV, как в компоненте свертки Foobar.
    г. Выполняя измерения на основе тестовых разверток, вы можете эффективно установить корректирующий фильтр, выполнить тестовую развертку и записать изменение, точно видя, что ваш корректирующий фильтр повлиял на отклик.
    с. Вам нужно будет загрузить фильтр и уклоны в отдельные участки кроссовера, чтобы использовать функцию коррекции. (в руководстве объясняется, как это сделать очень легко)
    В некоторой степени указанные выше фильтры и наклоны будут зависеть от вашего оборудования и снаряжения (относительно того, какое из них будет звучать лучше всего).
    Я думаю, что это лучшая часть эксперимента. Вы действительно можете увидеть, насколько ваши настройки влияют на воспроизведение музыки и фильмов.
    Не верите?
    Попробуйте одну из этих систем.
    Вы можете скачать Foobar Player бесплатно. Реклама кроссовера также бесплатна.
    Вам понадобится всего несколько единиц оборудования, чтобы собрать его вместе. (Ресивер, многоканальная звуковая карта с поддержкой ASIO) Это наиболее распространенные элементы, которых у вас может не быть.
    Любую акустическую систему можно модифицировать, отпаяв провода акустической системы от кроссовера и добавив больше крепежных штырей на задней части корпуса акустической системы. Затем можно было подключить дополнительные усилители для использования активного кроссовера.
    Для измерения параметров вашей системы используйте программу Room EQ wizard от Home Theater Shack. Его тоже можно загрузить бесплатно, и он отлично подходит для измерения в номере. Если вы соедините все части системы этого типа вместе, вы получите одну очень универсальную машину, которая принесет вам годы настройки и удовлетворения.Я не думаю, что поступил бы иначе. (И я пробовал)

    Кроссовер с цифровой обработкой

    | ONKYO, Азия и Океания, веб-сайт

    Обеспечьте новый уровень качества звука

    Вы подключаете передние громкоговорители к ресиверу, оборудованному кроссоверной сетью с цифровой обработкой сигнала, так же, как при двухканальном подключении обычного ресивера и громкоговорителей (ваши громкоговорители должны иметь две пары аудиовходов).Основное различие между первым и вторым заключается в изменении возможностей выходной полосы усилителя.

    При обычном подключении с двойным усилением усилители посылают идентичный сигнал, содержащий всю полосу выходной частоты, на твитер и вуфер. Однако, когда используется система цифрового кроссовера, приемник делит этот сигнал на два, отправляя высокочастотную полосу, рекомендованную для высокочастотного динамика, на высокочастотный динамик и низкочастотную полосу, рекомендованную для низкочастотного динамика, на низкочастотный динамик.

    Чтобы воспользоваться преимуществами цифрового кроссовера, динамики должны обладать определенными возможностями, а именно возможностью разделения каналов или возможностью двухпроводного подключения.

    Что такое динамик, совместимый с разделителем каналов?

    Акустическая система, совместимая с делителем каналов, не имеет кроссоверной сети. Поскольку не используются ни HPF, ни LPF, входные сигналы отправляются непосредственно в драйверы.

    При использовании этого типа громкоговорителей слушатель может самостоятельно установить частотный кроссовер с большей точностью и контролем. Поскольку перекрытие между самыми низкими частотами, которые может воспроизводить высокочастотный динамик, и самыми высокими частотами, которые может воспроизводить низкочастотный динамик, велико, диапазон доступных настроек кроссовера также широк.

    Использование цифрового кроссовера с громкоговорителями с разделителем каналов

    С цифровым кроссовером ресивер делит сигналы в цифровом виде — формы волны высокочастотной полосы для твитера, низкочастотные формы волны для вуфера — и затем выводит два отдельных сигнала.Поскольку внутри громкоговорителей с разделителем каналов нет ФВЧ или ФНЧ, аудиосигналы, посылаемые с усилителя, напрямую управляют динамиками. Это помогает создать мощное воспроизведение звука, свободное от эффектов HPF и LPF, с минимальным перекрытием высоких и низких частот вокруг точки кроссовера. Это значительно улучшает четкость и освобождает средние частоты, которые обычно передают вокал, от окрашивания кроссоверами динамиков.

    Использование цифрового кроссовера с динамиками с двухпроводным подключением

    В отличие от громкоговорителей, совместимых с делителем каналов, обычные двухпроводные громкоговорители используют HPF и LPF и не могут передавать выходные сигналы усилителя напрямую на драйверы.Однако, вводя разделенные цифровым образом полосы через выводы высокочастотного динамика для высоких частот и выводы низкочастотного низкочастотного динамика по отдельности, можно улучшить качество звука и четкость за счет минимизации перекрытия вокруг частоты кроссовера.

    Часто задаваемые вопросы

    | Построй свой собственный | Главная панель | Дипольный НЧ-динамик | Кроссовер / эквалайзер | Принадлежности |
    | Системный тест | Дизайнерские модели | Прототипы | Активные фильтры | Окружать | FAQ |

    Для лучшего понимания того, что я имел в виду, когда разработал акустическую систему PHOENIX, вы должны прочитать <Концепции...> страницы, которые дают вам общие наблюдения, которые повлияли это нетрадиционный проект акустической системы. Причины особого дизайна решения адресованы на | Дизайнерские модели | странице и в ссылке 2. Кривые измеренных частотных характеристик PHOENIX показаны на | Система Контрольная работа | страница.
    Проект документирует эволюцию предыдущего активного выступающего. система, в которой я использовал два небольших спутника и НЧ-динамик закрытого типа с новым эквалайзер, чтобы расширить его низкий частотный отклик .Вы найдете полезную информацию по многим вопросам в дизайне динамиков в описании этого более ранний проект, ссылка 12. Взгляните на страницу 1 или полную статья.

    В общем, я старался придать конкретный смысл каждому предложению на этом Веб-сайт. Если вы не нашли ответа или запутались, прочитав то, что я сказал, тогда не не стесняйтесь присылать мне свой вопрос. И, для моего удобства, дайте мне знать, что вы сделали с моим ответ .Я всегда ценю вашу рекомендацию о хорошо записанном произведении музыку слушать.

    Если вы построили PHOENIX или его части и сделал интересные наблюдения или нашел способы улучшить дизайн, а затем отправьте мне записку. Мне всегда интересно новое понимание того, как приблизить воспроизведение звука к оригиналу. Но, пожалуйста, не спрашивайте меня, какие изменения необходимы, чтобы приспособиться к вашему любимому водителю. я Думаю, я подробно изложил, как вы можете определить это для себя.Если не, то придерживайтесь именно проекта PHOENIX.

    ————————————————- ———-

    Q1 — Почему вы используете 8-дюймовые динамики для средних частот, когда Драйверы 6.5 «или 5» дадут лучший отклик вне оси?

    Q2 — Размер моей комнаты менее 250 футов 2 (22м 2 ) и мне нужен динамик меньшего размера. Как я могу модифицировать ФЕНИКС дизайн?

    Q3 — Как обновить систему для помещений размером более 600 футов 2 (55 м 2 ), или потому что мне нравится играть в нее больше, чем вживую?

    Q4 — Я хочу использовать низкочастотный динамик XYZ с большим Xmax чем 1252DVC.Какие еще параметры важны?

    Q5 — Сколько звука вы можете получить из открытого вуфера?

    Q6 — Сколько мощности потребуется, чтобы погонять вуферы?

    Q7 — Цена Scan-Speak драйверы это проблема. Есть ли действующая замена без изменения дизайна?

    Q8 — Дифракция. Был бы более узким (<12,5 дюйма) основная панель дает более резкое стереоизображение из-за уменьшения задержки краевой дифракции?

    Q9 — Может ли длина главной панели быть расширен так, что отдельные стойки не требуются?

    Q10 — Можно ли адаптировать низкочастотный динамик к работе с существующими панельными динамиками — e.грамм. Quad ESL63?

    Q11 — Какова общая стоимость всех оборудование для сборки пары громкоговорителей PHOENIX?

    Q12 — Что происходит с параметрами Vas, Qms, Qes и Qts при последовательном подключении двух звуковых катушек 1252DVC?

    Q13 — Есть печатная плата для кроссовера / эквалайзера имеется?

    Q14 — Что такое низкочастотный звук уровень давления от динамика с открытой перегородкой с заданной эффективной площадью поршня и экскурсия?

    Q15 — Как бы вы изменили кроссовер / экв схема для работы с «обычным» маленьким монитором вместо основного панель, а использовать дипольный вуфер?

    Q16 — Не могли бы вы управлять главной панелью с помощью ламповый усилитель?

    Q17 — Почему вы не показываете водопад графики отклика для PHOENIX, когда ваше испытательное оборудование способно производить их?

    Q18 — Какие типы искажений вы используете? измерить?

    Q19 — Почему вы используете 12 кроссовер дБ / окт между низкочастотным динамиком и средним частотным диапазоном, когда кроссовер на высокочастотный динамик находится на уровне 24 дБ / окт?

    Q20 — Что за звук уровень давления на расстоянии 1 м при мощности 1 Вт в безэховых условиях?

    Q21 — Почему SPL увеличить на 6 дБ для двух драйверов параллельно при потреблении электроэнергии только увеличивается на 3 дБ?

    Q22 — Как бы вы описать звук ФЕНИКСА?

    Q23 — Вы можете указать мне к людям, которые построили ФЕНИКС?

    Q24 — Каков ваш процесс для разработки динамика с открытой перегородкой?

    Q25 — Почему вы не используете твитер с тыловым управлением или дипольный ленточный твитер?

    Q26 — Зачем использовать active кроссоверы, когда пассивным кроссоверам требуется меньше компонентов и усилителей?

    Q27 — Как мне проверить плату кроссовера / эквалайзера PHOENIX?

    Q28 — Как по высокой частоте можно ли протолкнуть дипольный вуфер?

    Q29 — Как вы измеряете конусную экскурсию водителя?

    Q30 — Банка поставить дипольный вуфер в углу комнаты?

    Q31 — Есть есть ли оптимальное место для размещения диполя?

    Q32 — Как Вы бы увеличили производительность Phoenix?

    Q33 — Это в наличии предварительно собранный кроссовер / эквалайзер?

    Q34 — Что оптимальный Qts для драйверов дипольного вуфера?

    Q35 — Как сравнивается ли новый ORION с PHOENIX?

    Q36 — Есть есть ли драйверы получше для ФЕНИКСА?

    Q37 — Что кабели и межкомпонентные соединения вы рекомендуете?

    Q38 — Как проявляются ли дифракционные эффекты?

    Q39 — Как какая мощность требуется для привода дипольного вуфера?

    Q40 — Банка PHOENIX будет построен с пассивными кроссоверами?

    ————————————————- ——————

    Q1 — Почему вы используете 8-дюймовые драйверы для средних частот, когда 6.5-дюймовые или 5-дюймовые драйверы дают лучший отклик вне оси?

    A1 — Я использую 8-дюймовые драйверы, потому что кроссовер на НЧ-динамик будет около 100 Гц, и поскольку динамик с открытой перегородкой должен перемещать больше воздуха, чем коробчатый динамик из-за прогрессирующего акустического короткого замыкания между передней и назад. Открытая перегородка дает значительно более широкую дисперсию на высоких частотах, чем корпусной громкоговоритель с тем же 8-дюймовым динамиком на той же перегородке, см. Ref. 2, конструктивные модели F. Это вызвано излучением от задней части перегородки, претерпев достаточный фазовый сдвиг, как это происходит вокруг передней части, так что он добавляет к общему звуку при внеосевых углах.См. Диполь Модели.
    Почти для всех драйверов при уменьшении размера драйвера экскурсия
    возможности падает. Таким образом, линейное смещение объема, которое делает SPL, идет вниз даже быстрее, чем квадрат диаметра. Что получается при более широком рассеянии, который обратно пропорционален диаметру, более чем теряется при увеличении искажение. Низкие искажения выше в моем приоритете список, чем дисперсия. Поскольку дисперсия увеличивается при правильном размере открытая перегородка, нет веских причин для использования отвертки меньшего диаметра. чем если бы у 8-дюймового динамика была плохая частота разрыва конуса область.
    8-дюймовый драйвер обычно имеет вдвое больший полезный объем. 6,5 дюйма, но эффективное увеличение диаметра всего лишь 30%. Таким образом, при использовании в бесконечной перегородке или в коробке 8-дюймовый драйвер будет иметь такую ​​же дисперсию на частоте 1,5 кГц, что и 6.5-дюймовый драйвер имеет частоту 1,95 кГц. Драйверы меньшего размера так популярны в коммерческие продукты, потому что узкие корпуса громкоговорителей намного более приемлемы в доме по визуальным причинам, тенденция, которую удобно поддерживать теории о вредных эффектах краевой дифракции.Также обратите внимание, сколько из них динамики используют два драйверы в схемах MTM или MMT для получения адекватного результата.
    Посмотрите мой тест на искажения результаты для среднечастотных драйверов. Топ

    Q2 — Размер моей комнаты менее 250 футов 2 (22м 2 ) и мне нужен динамик меньшего размера. Как я могу модифицировать ФЕНИКС дизайн?

    A2 — Вы можете удалить один из 8-дюймовых драйверов и сделайте главную панель высотой всего 16 дюймов.Это приведет к снижению акустических характеристик на 6 дБ. выходная способность для того же уровня нелинейных искажений. Прирост СЧ канал в кроссовере / эквалайзере нужно увеличить на 6 дБ. Я бы не стал Рекомендуем также перейти на один низкочастотный динамик, т.е. на 6 дБ меньше басов, потому что субъективно это гораздо более значительное снижение производительности (обратите внимание на близкое расположение контуров равной громкости на низких частотах, Флетчер-Мансон). Основная панель уменьшенной высоты также обеспечит высокую центральный динамик или динамик объемного звучания с очень равномерным и плавным смещением от оси отклик, но для искажения не следует опускать ниже 100 Гц.
    Вторая альтернатива — полностью отказаться от низкочастотных динамиков. и расширить отклик главной панели с нынешних 100 Гц до 50 Гц. Чтобы поддерживать тот же уровень звукового давления до 50 Гц, 8-дюймовые драйверы должны двигаться с 4-кратным увеличением экскурсия 100 Гц. Таким образом, при тех же искажениях выходная мощность уменьшается на 12 дБ, но, вероятно, больше похоже на 20 дБ, потому что искажения растут намного быстрее с увеличением экскурсии. Для схемы кроссовера / эквалайзера вам нужно будет изменить среднечастотный фильтр верхних частот от 90HP до 50 Гц и 90-500LP до 50 Гц до ФНЧ 500 Гц с соответствующим усилением.Топ

    3 квартал — Как обновить систему для помещений размером более 600 футов 2 (55 м 2 ), или потому что мне нравится играть в нее больше, чем вживую?

    A3 — Теперь вы попали в четырехстороннюю систему. Вы можете добавить два 10-дюймовых драйвера (например, Scan-Speak 25W8565) в пространстве под основной панелью, как это было сделано в Audio Артистизм Бетховена и удвоение НЧ динамиков. Если этого недостаточно возможности, то вы можете добавить еще два 10-дюймовых драйвера поверх основного панели и используйте восемь 12-дюймовых динамиков для каждого вуфера, как в Audio Artistry Акустическая система Beethoven-Grand.Какими бы экстремальными ни казались эти конструкции, цель здесь для снижения нелинейных искажений на высоких уровнях громкости или, наоборот, имеют очень низкие искажения при нормальном уровне.
    Я думаю, что важно иметь возможность играть вживую как уровни. Если система имеет низкий уровень искажений, она не будет звучать громко, просто естественно. Уровень должен быть реально высоким, чтобы ухо давало такое же искажения и тембр, как на живом мероприятии. Тогда вы сможете испытать максимальное участие и удовольствие.
    Кроссовер / эквалайзер для 4-полосной системы значительно больше сложнее, чем 3-полосная схема для PHOENIX. Но, если вам нравится серьезный вызов, то вы можете следовать за моим 4-ходовым функциональная блок-схема и использование топологий схем от PHOENIX для отдельных блоков. Можно использовать две печатные схемы доски для реализации всех функций. Обязательно выполните свободное поле и плоскость земли акустические измерения установленных драйверов до, во время и после проектирования схемы для обеспечения правильной полярности и добавления всех выходов драйверов и плоской частоты ответ.Дизайнерские модели F1
    ВНИМАНИЕ! Такой проект 4-полосной акустической системы с открытой перегородкой приведет к бесконечные вопросы и разочарование, если у вас нет хороших электрических и акустических возможность измерения и четкое понимание того, что каждый элемент в система должна делать. Вы не можете настроить относительные уровни каналов на слух и ожидайте получить динамик, который соответствует оригиналу. Если у вас нет этих ресурсов ваши шансы улучшить PHOENIX невелики, и вы можете даже в конечном итоге будут иметь более низкую производительность, чем если бы вы следовали дизайну PHOENIX.
    Я считаю 3-полосную акустическую систему PHOENIX, описанную здесь как более практичный и полезный для более широкого круга любителей аудио, особенно потому, что его выходная мощность может быть увеличена сравнительно легко. Топ

    Q4 — Я хочу использовать вуфер XYZ с большим Xmax чем 1252DVC. Какие еще параметры важны?

    A4 — я использую два драйвера для двойное смещение объема и уменьшить гармонические искажения четного порядка за счет запускать их с противоположным движением конуса.Требования к открытой перегородке драйвер сильно отличается от такового для закрытого или вентилируемого коробочный дизайн.
    — Fs <20 Гц
    — Qts = 0,5 — 0,8
    Меньшие значения Qts увеличивают спад в сторону низкочастотный конец и требует больше эквализации, чем усиление на 6 дБ / октаву для подавления диполя, которое я использовал в 10-300LP ступень кроссовера / эквалайзера. У большинства водителей двигатель слишком мощный для дипольные приложения и чрезмерно демпфируются в открытом шкафу перегородки.Когда драйвер установлен в корпус НЧ-динамика, воздушная масса добавляется в свободное пространство движущаяся масса водителя. Это снижает частоту механического резонанса Fs и увеличивает Qts примерно на такой же процент. Сумма сдачи трудно предсказать точно и лучше всего измеряется с помощью f0Q0.gif из ссылки 12.
    Не рекомендую использовать драйвера с очень маленькими магнитами и Qts >> 0,8 в попытке компенсировать спад на открытой перегородке 6 дБ / окт. рост реакции водителя.Такое выравнивание в лучшем случае грубое. Я предпочитаю активный 6 Эквализация фильтра нижних частот дБ / октава. Частота среза фильтра должна быть установлена в сочетании с Qts и Fs, чтобы избежать пика групповой задержки в результате акустический фильтр верхних частот 3-го порядка. См. FAQ19 для акустические эффекты.
    — Чувствительность: <10 Вт для Xmax при Fs
    — Допустимая мощность> 50 Вт
    — Частотный диапазон 15-100 Гц
    — Xmax> 6 мм
    Обратите внимание, что Xmax = 0.5 [(высота звуковой катушки) — (воздушный зазор height)] просто пропорционально линейному отклонению. Различные драйверы с одинаковым Xmax не обязательно имеют одинаковую линейную экскурсионный ассортимент! Дизайн и конструкция паутины, рамки и области зазора магнита имеют сильные влияние на фактически используемый диапазон отклонения до того, как искажения станут чрезмерно.
    Драйвер с Xmax = 12 мм будет генерировать довольно много аэродинамического шума, т.е. искажение при таких высоких отклонениях.Пространство за пауком должно быть открываться наружу, чтобы минимизировать шум. У полюса должно быть большое отверстие, или на конусе не должно быть пылезащитного колпачка, чтобы воздух задерживался за пылезащитным колпачком. не вносит шума.
    Для качественной оценки нового вуфера проведите простой тест. Поставьте точку белая краска на конусе или пылезащитном колпачке для наблюдения за экскурсией. Подключите драйвер к усилителю мощности и управлять им от генератора сигналов до 35 Гц. Держите в руках водителя без недоумения.Увеличьте мощность генератора и посмотрите, насколько тихо водитель остается и сколько экскурсии он может выдержать, прежде чем это звучит неприятно. Помните, что открытый перегородочный шкаф не ослабит этот шум. Понизьте частоту и повторите тест. Будьте осторожны, чтобы не перегреть звуковую катушку и не повредить ее. водитель механически !! Пиковая способность Agilent 33120A Произвольная Генератор сигналов прекрасен для этой работы. К сожалению, большинство проверенных мною драйверов После этого испытания не потребовалось никаких дальнейших исследований.
    Gefco X6100 и особенно прототип Eminence Speaker Corporation 12-6676 показал хорошие результаты и очень применимы. Драйвер Gefco X6100 доступен на Madisound. .
    Прототип Eminence 12 «был построен на аналогичной платформа как Adire Драйвер аудиосистемы «Шива», но специально оптимизирован для применения с открытыми перегородками. Это потребует немного шире, но должен давать на 3-5 дБ больше звукового давления при том же уровень искажений как у Gefco X6100.Стоимость же, как минимум, вдвое выше, чем у X6100. Если вы слушаете много органной музыки и Размер корпуса НЧ-динамика очень важен для вас, тогда вместо двух НЧ-динамиков PHOENIX с четырьмя X6100 у вас может быть почти такой же уровень звукового давления на выходе из пары тезисов драйверы в меньшем шкафу. Для обновления и несколько неутешительного заключения этого проекта см. Низкочастотный динамик2, а для реальной альтернативы с более высокой выходной мощностью см. Низкочастотный динамик3.
    Возможно, есть другие 12-дюймовые или 10-дюймовые драйверы рынок с таким же или большим линейным рабочим объемом, чем у 1252DVC и X6100.Однако эти два водителя зарекомендовали себя для применения с открытыми перегородками и обеспечивают разумный компромисс между размер шкафа, характеристики искажения и стоимость.
    Я измерил следующие параметры для этих двух драйверов:
    1252DVC: Re = 5,5 + 5,5 Ом, Fs = 17,4 Гц, Qts = 0,5, Xmax = 0,5 дюйма (размах)
    X6100: Re = 11,4 Ом, Fs = 12,7 Гц, Qts = 0,43, Xmax = 0,5 «размах, Чувствительность по напряжению при установке в перегородку вуфера примерно на 1 дБ ниже, чем у 1252DVC.верхний

    Q5 — Сколько звука вы можете получить из открытого вуфера?

    A5 — Я привожу формулу в работе. 2 и в проектных моделях A1, который связывает уровень звукового давления от водителя на открытой перегородке с уровень звукового давления от того же драйвера в акустически маленькой закрытой коробке, при условии, что оба имеют одинаковую экскурсию конуса.

    Fequal = 0,17 v / D

    На частоте Fequal уровень звукового давления одинаков для любой конфигурации драйверов.Открыто Выходной сигнал драйвера перегородки уменьшается на 6 дБ / окт. ниже этой частоты относительно закрытый ящик. Выше этой частоты она увеличивается до пика на оси, равного 6 дБ выше чем SPL из коробки. Пик возникает, когда расстояние D между передняя и задняя равны 1/2 длины волны, т.е. когда задняя волна сдвинута по фазе 180 градусов и в фазе с передней волной.
    Для низкочастотного динамика PHOENIX D = 19 дюймов (0,48 м). При v = 343 м / с

    Fequal = 120 Гц

    Таким образом, для осевого звукового давления при 120 Гц один 12-дюймовый драйвер в открытом корпусе перегородки эквивалентен тому же 12-дюймовому драйверу в закрытом ящике.Однако при 30 Гц уровень звукового давления открытой перегородки снизился до 1/4, т. е. потребуется четыре 12-дюймовых динамика, чтобы поддерживать тот же уровень звукового давления, что и у одиночного 12-дюймового динамика в коробке, когда все их водят на ту же экскурсию. (См. Также FAQ14)
    При частоте 30 Гц два низкочастотных динамика в PHOENIX эквивалентны одному 12 дюймов в закрытом ящике, при условии, что громкоговоритель в коробке плоский до 13 Гц (-3 дБ). Выше этой частоты, конечно, две открытые перегородки создают значительно больше звукового давления, чем у одиночного 12-дюймового динамика в коробке.При 60 Гц диполи будут эквивалентны двум из этих 12-дюймовых низкочастотных громкоговорителей и на 120 Гц эквивалентно четырем с точки зрения максимального звукового давления. К этому можно добавить 6 дБ. возможность удвоения дипольных вуферов и наложения их друг на друга для высоты 28 дюймов, но это может негативно повлиять на WAF. Преимущество многослойной компоновки низкочастотных динамиков будет уменьшено нелинейных искажений при прослушивании на том же уровне звукового давления, что и раньше.
    Много воздуха перемещается взад и вперед между двумя сторонами открытого кабинет.Это создает сильное поле скорости звука, но наши уши реагируют только на звуковое давление и мы его не слышим. Это расточительная экскурсия по конусу, но цена платить за естественное воспроизведение басов. Вы можете понять, почему НЧ-динамик с открытой перегородкой никогда не быть популярным коммерческим товаром, когда большинство потребителей любит чрезмерное баса, и когда дипольный вуфер просто не дает комнате резонансные режимы для дополнительной стрелы. Топ

    Q6 — Сколько мощности потребуется, чтобы погонять вуферы?

    A6 — Немного.В Fs это займет около 5 W, чтобы довести 12-дюймовый агрегат до полной прогулки по свободному воздуху. Требуется совсем немного немного больше в открытом дефлекторе из-за нагрузки воздушной массой. Больше силы требуется по мере увеличения частоты. Я обнаружил — отслеживая напряжение p-p через терминалы НЧ-динамика — каждый канал НЧ-динамика легко обслуживается 50 Усилитель W. Топ

    Q7 — Цена Scan-Speak драйверы это проблема. Есть ли действующая замена без изменения дизайна?

    A7 — Vifa D27TG-45-06 (также надежный D26TG-35-06) твитер с тканевым куполом или твитер с алюминиевым куполом D25AG-35-06 и НЧ-динамик P21WO-20-08 может быть альтернативным драйвером для главной панели.Монтаж размеры отверстия необходимо изменить, а некоторые значения компонентов в кроссовер / экв. Хотя это даст вам отличный, естественно звучащий динамик, у него не такая четкость и динамика, как у PHOENIX. См. FAQ22.
    Многие другие драйверы можно использовать с тем же кроссовером / xo. топология схемы. Если оставить частоты кроссовера и главную панель размеры без изменений, то только уровни усиления вуфера и твитера, 1440PH цепи с фазовым сдвигом и режекторный фильтр 400NF, возможно, придется перенастроить.Если вы измените размеры основной панели, то вы попадете в свою собственную игру с мячом, но топология схемы должна обеспечивать все необходимые функции. Топ

    Q8 — Дифракция. Был бы более узким (<12,5 дюйма) основная панель дает более резкое стереоизображение из-за уменьшения задержки краевой дифракции?

    A8 — Дифракция — сложный предмет. я попытаемся дать упрощенное объяснение того, как дифракция работает на открытом заглушить динамик, посмотрев сначала на дифракцию в целом, а затем на закрытый динамик.См. FAQ 38 для фактических измерений дифракция.

    По сути, дифракция о переходе между акустической волной, распространяющейся из одного пространства сначала в другое пространство другого объема. Эффект в точке наблюдения на большом удалении от источника волны происходит изменение звукового давления и, соответственно, изменение АЧХ. Эффект будет разным, будь то точка находится на оси или вне оси. Возьмем, к примеру, небольшой источник на плоской перегородке.В низкие частоты, где длина волны намного больше, чем расстояние от источник к краю перегородки, источник практически беспрепятственно излучает пробел (4pi). На более высоких частотах и ​​более коротких длинах волн перегородка начинает больше похожи на большую плоскость, потому что она принимает все большее количество длин волн чтобы дотянуться до края перегородки. Источник теперь по существу излучается в полупространство (2pi), но с задержанными отражениями от края перегородки, которые вызывают рябь в частотной характеристике, которая становится слабее по мере удаления края с точки зрения длин волн.В среднем давление в удаленной на оси точке пространства будет на 6 дБ выше на высоких частотах, чем на низких частотах.
    Если перегородка не плоская, а сужается на 30 градусов, чтобы источник расположен на конце 120 градусный круговой конус конечного удлинения, то на коротких волнах излучение будет в 3пи-пространство. На длинных волнах излучение снова попадает в пространство 4pi и осевое давление увеличивается только на 20log (4/3) = 2,5 дБ в среднем и с волнами в АЧХ от края конуса.

    Давайте теперь посмотрим подробнее деталь при дифракции на краях передней панели динамика закрытого корпуса с прямоугольная перегородка. Предполагать конус привода резко движется наружу и вызывает локальное давление воздуха увеличение. Повышение давления распространяется со скоростью звука (343 м / с) на расстоянии. из конуса в среду, ограниченную с одной стороны передней панель. Пока фронт волны давления не достигнет края панели, он выглядит как если драйвер излучал в полупространство.Когда волна встречает край он внезапно видит расширенное пространство, и давление падает. Это падение давления появляется по всему краю передней панели, хотя и в немного другое время, в зависимости от расстояния от конкретной точки на ребре до конуса. Все вместе давление снижается до 1/2, т.е. падает на 6 дБ, потому что громкость пространства, с которым столкнулась волна, увеличилось вдвое. Мы можем думать об этом явлении как если задержанная волна вдвое меньшей силы исходной волны и с противоположным полярность распространялась по периметру лицевой панели.
    Когда мы отслеживаем это поведение с точки перед ящик (например, 1 м), то сначала мы наблюдаем приход первоначального давления увеличивается, а через некоторое время давление уменьшается, когда волна от край шкафа прибывает. Обратите внимание, что в нашей концептуальной модели предполагается, что давление рост произошел за такой короткий промежуток времени, что мы можем разрешить последующий снижение давления, которое уже не резкое, а размазанное из-за неравномерного расстояние от точек края панели до конуса.Если бы панель имела эффективный шириной 8 дюймов (0,2 м), а конус был отцентрирован на перегородке, тогда падение давления будет 0,1 м / 343 м / с = 292 микросекунды после увеличения. Чтобы разрешить два события отдельно от друг друга давление должно достичь конечного значения в интервале короче, чем 292 us, что означает, что драйвер должен иметь пропускную способность более 1 / 292us = 3430 Гц. Более медленное увеличение давления, например, с помощью тона 300 Гц. почти сразу уменьшится из-за краевой дифракции до 1/2 от начального значения. значение.
    Таким образом, если мы посмотрим в частотной области, давление отклик от идеализированного точечного источника на перегородке конечного размера начнется в низкие частоты со значением, которое на 6 дБ ниже значения, около которого отклик колеблется на высоких частотах. Колебание происходит из-за фазирование между исходным звуком и краевой дифракцией, добавление и вычитание из друг друга. За счет сужения перегородки переход к колебательной область движется выше по частоте, т.е.грамм. выше 2000 Гц в приведенном выше примере. В качестве сам драйвер за счет диаметра поршня становится более направленным с увеличением частоты он также освещает край панели с меньшим сила, которая затем уменьшает неравномерность отклика, вызванную дифракцией. Этот вступает в игру, когда эффективный диаметр поршня становится больше 1/3 длина волны. Драйвер меньшего диаметра, 6 дюймов против 8 дюймов, освещает край панели сильнее, чем драйвер большего размера для данной частоты и панели width, потому что он сам по себе менее направлен.Этот эффект компенсируется некоторыми удлинить, сделав корпус пропорционально уже, что смещает отклик Неровности возрастают по частоте. Я считаю, что популярность 6-дюймовых драйверов в основном за счет более широкого признания на потребительском рынке визуально менее навязчивых более узкие шкафы.
    В целом эффект кабинетной дифракции можно наблюдать и измеряется в частотной области как осевая и внеосевая частотная характеристика неравномерность. Особенно сильно это проявляется в осевом отклике симметричных макеты драйверов.Эффекты дифракции легче всего увидеть во времени и амплитудный отклик на сформированные всплески тона.
    Ссылки : H. F. Olson, Acoustical Engineering, 1957, стр. 21-23. Любой, кто пытается придумать простой расчет дифракции сначала следует прочитать: G. G. Muller, R. Black, T. E. Davis (все из Bell Labs), The Дифракция на цилиндрических и кубических препятствиях, а также на круговых и Квадратные тарелки, JASA, том 10, 1938.

    Если я еще не потерял тебя, тогда давайте поговорим об эффектах дифракции на открытой перегородке, имея в виду вышеизложенное.Предположим, что небольшой незамкнутый поршневой источник в центре круглой плоской перегородки. Источник излучает по направлению вперед и с противоположной полярностью по направлению назад. Давление Увеличение спереди связано с уменьшением давления в задней части перегородки. Наблюдая снова за реакцией на ступенчатое увеличение давления на некоторой оси расстояния перед перегородкой мы видим начальное повышение давления, которое падает до 1/2, когда приходит фронтальная боковая волна, дифрагированная от края.В то же время мы также получаем с обратной стороны перегородки половину волны, которая дифрагировала вокруг края перегородки во фронтальную полусферу. 1/2 задней волны имеет противоположную полярность передней волны и вместе с дифракцией на переднем крае полностью (!) гасит переднюю волну. Если бы перегородка имела диаметр 12 дюймов (0,3 м), то мы наблюдали бы 0,15 м / 343 м / с = 437 мкс длительность импульса в зависимости от скачка давления из точечного источника.
    Можно сказать, что это гораздо более сильный дифракционный эффект, чем для закрытого ящика — и вы правы — но это тоже характеристика реакция открытой перегородки, дипольного источника — после уравнивания. Моделирование реакция со ступенчатым увеличением и уменьшением давления подразумевает интегрирование импульсной характеристики системы. Интеграция во временной области эквивалентна повышение низкие частоты на уровне 6 дБ / октаву в частотной области. Продолжительность 437 мкс Импульс описывается частотной характеристикой sin (f) / f, которая показывает плоский отклик до частоты, на которой дифрагированная волна задерживается на 1/2 длины волны, т.е.е. где он добавляется по фазе к исходной волне. Для 12-дюймовой перегородки это частота составляет 343 м / с / 0,3 м = 1143 Гц. На более высоких частотах отклик спад на уровне 6 дБ / октаву с периодическими провалами и пиками, если не выполняется выравнивание 6 Усиление дБ / октава выравнивается. См. Проектные модели A.
    На практике вы не стали бы использовать круглую перегородку, чтобы избежать сильный гребенчатый фильтр, подобный колебаниям на высоких частотах. Прямоугольный перегородка сглаживает дифракционные неровности.Кроме того, как и сам драйвер становится более направленным с увеличением частоты, форма перегородки становится менее критичным, потому что его края менее освещены.
    В конечном счете, это частотная характеристика по оси и вне оси. эквализованного динамика, который сообщает, насколько хорошо были устранены дифракционные эффекты интегрированы в дизайн, независимо от типа динамика, формы корпуса, ширина перегородки или используемые драйверы. С более узкими шкафами проще работать. коробка колонок.Настоящей особенностью PHOENIX является плавный внеосевой отклик, который имитирует осевой отклик, но с уменьшенной амплитудой по мере увеличения угла выросла. Вы можете увидеть различные данные по частотной характеристике на | Система Контрольная работа | страницу и в Ref. 2.
    Четкое стереоизображение — это нечто большее, чем узкая перегородка. Топ

    Q9 — Может ли длина основной панели быть расширен так, что отдельные стойки не требуются?

    A9 — Удлинение основной панели до пола создаст большую потенциально излучающую поверхность, если возбудится в вибрация.Я бы порекомендовал вместо этого удлинить спинной хребет и боковые панели. Три ноги необходимо скрестить и прочно привязать к основанию.
    Подвешивание панелей к потолку, вероятно, оптимальное решение, если крюки можно надежно закрепить, чтобы выдержать вес панели. Веревка и масса панели образуют механический фильтр нижних частот между движением конуса динамика и потолок. Динамик работает выше маятникового резонанса и в фильтре диапазон частот среза.
    Проблема с колонками, стоящими на полу, заключается в потенциальная передача вибраций конструкции на пол. Шипы не следует использовать на подвесных деревянных полах, поскольку динамик может возбуждать большая площадь пола вызывает паразитные колебания панели и последующее повторное излучение звука. Лучше использовать среду с механическими потерями, например, толстую, толстый войлочный коврик между основанием динамика и полом. Топ

    Q10 — Можно ли адаптировать низкочастотный динамик к работе с существующими панельными динамиками — e.грамм. Quad ESL63?

    A10 — PHOENIX как открытая перегородка, дипольный вуфер будет идеальное дополнение к множеству плоских, открытых перегородок, дипольных динамиков (например, фотографии на Аудио Страница).
    Канал вуфера схемы кроссовера / эквалайзера может оставаться без изменений для секции фильтра нижних частот 100 Гц, 12 дБ / октаву, L-R кроссовера между вуфером и существующим динамиком. Значения лестничной диаграммы резистора настройки усиления (8,25 км и 5,62 км) будет необходимо изменить, чтобы учесть различия в чувствительности между вуферами и существующий динамик.
    Предполагая, что существующий динамик имеет низкую частоту расширение по крайней мере до 50 Гц, но ограничено в способности SPL, затем раздел фильтра кроссовера, чтобы управлять существующим динамиком, может быть просто формируется HP второго порядка с двумя полюсами действительной оси на частоте 100 Гц. Фильтр ответ может быть реализован с двумя каскадными фильтрами Баттерворта 1-го порядка или топологией схемы 12 дБ / окт. of xo12-24.gif, который также используется на кроссовере / eq печатная плата.
    Таким образом, вы можете изменить вторую секцию фильтра 1440HP в канал твитера для реализации высоких частот 100 Гц. Просто замените 2.37k и Резисторы 4,64 кОм с резисторами 51,1 кОм. Остались два конденсатора по 33 нФ. Ни один из другие компоненты в высокочастотном и среднечастотном каналах загружаются в печатная плата. Добавьте перемычку от выхода буфера к входному конденсатору 33 нФ нового высоких частот и используйте выход твитера для управления усилителем мощности вашего существующий динамик с открытой перегородкой.В качестве альтернативы вы можете использовать мой общий топология печатных плат для определения собственного расположения и конфигурации фильтра.
    Конусы низкочастотного динамика и вибрирующая панель существующего динамика должны быть подключены, чтобы двигаться внутрь. противоположном направлении на постоянном токе или на очень низких частотах — для акустических выходы правильно суммировать около 100 Гц. (См. Главную панель и диполь Разделы сабвуфера на странице System Test для проверки уровень и фаза вуфера.)
    Если у существующего динамика есть собственный спад на 100 Гц области, то конструкция фильтра верхних частот кроссовера станет более сложной и будет зависеть от измеренная производительность динамика.Это может быть ситуация, когда полный становится необходимой коррекция поведения среднечастотного диапазона высоких частот. Активный схема (биквад) позволяет сдвигать полюса в среднечастотном отклике на желаемая частота кроссовера. Схема с таким типом ответа может быть построенный с использованием одной из моих общих топологий, напечатанных печатные платы.
    См. Также FAQ15. Топ

    Q11 — Какова общая стоимость всех оборудование для сборки пары громкоговорителей PHOENIX?

    A11 — Стоимость материала зависит, конечно, от очень много на ваших источниках поставки.Здесь, в США, я бы оценил стоимость материалов следующая, но, пожалуйста, не придерживайте меня к этим цифрам:
    4x 1252DVC $ 200
    4x 21 Вт / 8554 600 долл. США
    2x D2905 / 9700 400 долларов США (2x D2904 / 9800 400 долларов США)
    Электронные компоненты и 2 печатных платы $ 400
    Блок питания $ 100
    Шасси XO / EQ $ 100
    Материал корпуса $ 250
    Итого 2050 долларов.Добавьте к этому время и затраты на его строительство, а также стоимость инструментов и оборудования, если они у вас уже нет. К тому же вам нужно 6 усилителей мощности, которые могут стоить вам 2000 долларов или больше за 6-канальный, 150 Вт на канал, усилитель. Вы можете значительно сэкономить на стоимости усилителя, построить свой собственный с помощью LM3886 интегральная схема усилителя мощности. 3886amp.gif
    Вы можете пожертвовать производительностью и сэкономить около 700 долларов, с использованием драйверов Vifa P21WO-20 и D26TG-35 вместо драйверов Scan-Speak.Однако проект PHOENIX не о создании недорогой колонки. Мой целью был громкоговоритель, обеспечивающий точное воспроизведение в обычные размеры, нормально обставленные комнаты. Если это то, что вы хотите, дерзайте. Топ

    Q12 — Что происходит с параметрами Vas, Qms, Qes и Qts при последовательном подключении двух звуковых катушек 1252DVC?

    A12 — Ответ не сразу очевиден, так что давайте сначала посмотрим на одиночную звуковую катушку.Я проигнорирую звуковую катушку индуктивность, которая мало влияет на низкие частоты.
    Используя аналогию силового тока, мы можем преобразовать параметры механического драйвера должны отображаться как электрические компоненты между клеммы звуковой катушки. Движущаяся масса водителя становится конденсатором C, который обратно пропорционально (B * l) 2 . Соответствие подвески становится индуктор L пропорционален (B * l) 2 , а вязкие потери равны представлен резистором R, пропорциональным (B * l) 2 .Эквивалент электрическая цепь между выводами звуковой катушки состоит из R, L и C в параллельно, а затем последовательно соединены с сопротивлением звуковой катушки Re.
    Последовательное соединение двух звуковых катушек удваивает провод длина внутри магнитного потока, таким образом (B * l) 2 увеличивается в четыре раза. Следовательно, C уменьшается до 1/4, а L и R увеличиваются в четыре раза. Звуковая катушка сопротивление Re удваивается. В результате чисто механический Qms, который является отношение сопротивления R к индуктивному сопротивлению w с L, остается такой же.Чисто электрический Qes, который представляет собой отношение чистой звуковой катушки сопротивление Re к индуктивному сопротивлению w с L, становится 1/2 значения одиночной катушки. Qts, который представляет собой параллельную комбинацию Qes и Qms также уменьшаются примерно вдвое, при условии, что Qms >> Qes.
    Однако параллельное соединение двух звуковых катушек не поможет. увеличить длину провода внутри магнитного потока, таким образом, R, L и C являются как для одиночной звуковой катушки. Уменьшается только сопротивление звуковой катушки Re. до 1/2.Опять же, Qms остается без изменений, но Qes и Qts составляют половину одного голоса. значение катушки. Это полностью идентично последовательному подключению голоса. катушки.
    Таким образом, последовательное или параллельное соединение двух голосов катушки не изменят механические параметры, только то, как они выглядят электрически с точки зрения эквивалентных значений R, L и C. Таким образом, Вас, т.е. податливость, не меняется, как и масса, механические потери и резонансная частота Фс. Для последовательного или параллельного соединения двух звуковых катушек Qms, Qes и Qts одинаковы.
    Если подключена только одна звуковая катушка, а другая остается открытым, то Qes удваивается, а Qms остается без изменений. Таким образом, Qts увеличивается до почти вдвое дороже, чем корпус с двойной звуковой катушкой.
    В массовом регулируемом диапазоне частот драйвера его УЗД выходное напряжение в зависимости от напряжения привода будет одинаковым при последовательном подключении голосовых катушки как для одиночной катушки. Однако для параллельного подключения SPL удваивается. (+6 дБ) по сравнению с подключением с одной катушкой.Топ

    Q13 — Печатная плата для кроссовера / эквалайзера имеется?

    A13 — Платы есть в наличии и имеется в наличии. См. | Печатная плата | для дальнейшего детали и информация для заказа.
    Каждая плата содержит схему для одного канала, т.е. один вход и три выхода для низкочастотного, средне- и высокочастотного динамика. Кроме того, на плате есть схема для регулировки наклона -3 дБ / дек и три режекторных фильтра для комнаты низких частот выравнивание, если это необходимо.Однако использование режекторных фильтров предполагает что у вас есть возможность точного измерения реакции помещения для определения центральная частота резонанса, требуемая добротность и затухание. Вам нужно будет рассчитать необходимые значения компонентов схемы и проверить эквалайзер ответ на себя. Предоставляю формулы и таблицу.
    Печатная плата покрыта шелкографией с обозначениями компонентов. и значения компонентов. Поставляется со схемой, списком материалов, списком загрузки, кривые частотной характеристики и информация о конструкции режекторного фильтра.Вам нужно будет предоставить электрические компоненты сами, загрузите их на плату, припаяйте и протестируйте готовая доска.
    Печатная плата также подходит для обеспечения кроссовера. и эквализация при добавлении дипольного вуфера PHOENIX к существующей панели динамик (FAQ10) или небольшой монитор (FAQ15).
    Ты вероятно хотите разместить несколько плат в шасси с входом, выходной и силовой разъемы. Доска шириной 8 дюймов, глубиной 7 дюймов и двумя из них помещаются рядом друг с другом в шасси шириной 17 дюймов.An рекомендуется внешний источник питания +/- 12 В.
    В качестве альтернативы вы можете использовать мою общую топологию, напечатанную печатные платы WM1 и MT1, чтобы определить свои собственные Схема расположения и конструкции. Топ

    Q14 — Что такое низкочастотный звук уровень давления от динамика с открытой перегородкой с заданной эффективной площадью поршня и экскурсия?

    A14 — Выход зависит от длины пути разница D для звука, достигающего слушателя спереди и сзади поршень.Для плоской круглой перегородки диаметром d с поршнем в центре эта разница в длине пути составляет D = d / 2 при измерении на оси и при достаточной расстояние. Для дипольного НЧ-динамика PHOENIX D = 19 дюймов (483 мм) между передней и задней частью проемы шкафа. Для главной панели PHOENIX, которая откидывается и прямоугольной формы, эффективную разность хода определить сложнее и примерно D = 12,5 дюйма / 2 + 3,5 дюйма = 9,75 дюйма (248 мм). См. «Дизайн» Модели A.
    Используя эти значения для D, вы можете рассчитать частоту Fequal, при котором выходной сигнал диполя такой же, как у монополя, закрытый ящик динамик, с таким же рабочим объемом (см. FAQ5).Дипольный выход имеет крутизну 18 дБ / окт, а монополь увеличивается на 12 дБ / окт. для постоянного ход поршня с частотой.
    И наоборот, вы можете использовать электронную таблицу MS Excel 4.0 spl_max1.xls для определения абсолютного уровня звукового давления на расстоянии 1 м свободного пространства. Экскурсия ограничена частотная характеристика для бокса и динамика с открытой перегородкой показана в виде графиков, и вы можно легко сравнить два разных драйвера и размеры перегородок. Для излучения в полупространство добавить 6 дБ к расчетному значению SPL.Таблица основана на Ref. 4. Верх

    Q15 — Как бы вы доработали кроссовер / экв. схема для работы с «обычным» маленьким монитором вместо основного панель, а использовать дипольный вуфер?

    A15 — Мой ответ на FAQ10 также относится к этому кейс. Я могу представить, что пара дипольных вуферов добавлен, например, в Пара B&W DM302 создаст очень естественное звучание системы. Дипольный низкочастотный динамик добавил бы возможности вывода низких частот к небольшой монитор с минимальным возбуждением комнатных режимов и штанги.
    Весьма вероятно, что спад низких частот маленький динамик встречается около 100 Гц или где-то близко к предполагаемым 100 Гц кроссовер на дипольный вуфер. В таком случае предлагаемый фильтр верхних частот Решение FAQ10 не приведет к желаемому кроссоверу 12 дБ / октаву, потому что монитор способствует фазовому сдвигу и спаду. Эту проблему можно решить с помощью используя схему рис.9 из работы 12, которая позволяет корректировать частотную характеристику монитора в дополнение к требуемая высокочастотная функция.Схема может быть построена с использованием моих общих топология печатной платы WM1.
    Конструкция эквалайзера выглядит следующим образом:
    a — Закройте все порты на мониторе, чтобы преобразовать его в закрытая акустическая система 2-го порядка, спад 12 дБ / окт, который легче уравнять.
    б — Измерьте частотную характеристику импеданса динамика между клеммами кабеля (включая кроссовер встроенного твитера), как в Рис.19, для определения резонансной частоты закрытого ящика f 0 и демпфирования Q 0 из данных, как показано на рис.18 ссылки 12. Низкая частота в свободном пространстве отклик динамика закрытого ящика полностью определяется этими двумя параметры, рис.17.
    Если вы измеряете f 0 близко к 100 Гц и Q 0 близко к 0,5, Тогда это ваш удачный день, и вам больше не понадобится кроссоверный фильтр высоких частот для водить монитор.
    c — Если не повезло, вставьте найденные значения для f 0 Q 0 в расчетные формулы на рис.25, при f p = 100 Hz и Q p = 0,5 для кроссовера фильтра верхних частот. Обратите внимание, что не все возможны комбинации Q и f (k> 0), и вам, возможно, придется жонглировать немного ценит. См. Активный фильтр №9, f0Q0fpQp.gif, pz-eql.xls , True Audio.
    d — Найдите наиболее подходящие стандартные значения R и C к те, которые вы рассчитали в c. Масштабируйте значения, чтобы поддерживать высокий уровень импеданса достаточно (> 1k), чтобы избежать проблем с их управлением.Проанализировать схему на предмет выбранные стандартные значения и при необходимости отрегулируйте.
    e — Подключите буферный выход кроссовера / эквалайзера. ко входу новой схемы и с ее выхода запитать усилитель мощности для вашего монитора. См. Главную панель и диполь Разделы сабвуфера на странице System Test для проверки уровень и фаза вуфера. Значения лестничной диаграммы резистора настройки усиления вуфера (8,25к и 5,62к), вероятно, есть необходимо изменить, чтобы учесть различия в чувствительности между вуферами и монитор.Топ

    Q16 — Не могли бы вы управлять главной панелью с помощью ламповый усилитель?

    A16 — Целью PHOENIX было спроектируйте динамик, соответствующий оригиналу. Оригинал, к сожалению, не всегда приятен по звучанию, учитывая различные практика студии звукозаписи. Я даже включил дополнительный отклик 3 дБ / дек. коррекция тонального баланса на плате кроссовера / эквалайзера для таких случаев. Трубка усилители часто добавляют свою звуковую подпись, и многим слушателям нравится их «теплый» тон.Если вы используете ламповый усилитель с такой подписью (вероятно, большинство коммерческих продуктов), это оставит свой отпечаток на всех материал, который вы проигрываете, и отдаляете вас на шаг дальше от оригинала. Таким образом, вы упустите действительно хорошие записи.
    Якобы существует несколько триодов конструкция усилителя исключительной прозрачности. Обычно их выходная мощность ниже 20 Вт и недостаточен для работы большинства динамиков. Спикер с активные кроссоверы, тем не менее, устраняют потерю мощности, которая обычно приводит к от потерь в цепи и согласования чувствительности драйверов через пассивные R, L, C, кроссовер сети.Основная панель PHOENIX должна действительно хорошо работать с лампой малой мощности. усилители, из-за их высокой чувствительности в среднем диапазоне и в целом низкие требования к мощности для большинства программных материалов для твитера (см. FAQ20). Драйверы представляют собой легкую нагрузку на усилитель с низким реактивным сопротивлением. выходной трансформатор из-за ограниченного диапазона частот. Выходное сопротивление должно быть низким (<0,4 Ом) для обеспечения жесткого контроля над движение звуковой катушки.
    Полупроводниковые усилители мощности ни в коем случае не возникают автоматически. превосходит ламповые усилители.Некоторые из ранних дизайнов имели заведомо высокие уровни искажения неизвестного по трубкам персонажа. Я также утверждаю, что дизайн и построить высокопрозрачный твердотельный усилитель намного сложнее чем у лампового усилителя мощности с приемлемым звучанием. Трудности контроль присущих нелинейностей, широкой полосы пропускания, тепловой связи и стабильность при любых колебаниях напряжения и тока, а также нагрузки настоящая проблема даже для опытного разработчика аналоговых систем, и только твердое понимание устройств, теории управления с обратной связью, радиочастоты электроника и тепловая конструкция, а также широкие возможности измерения.Этот Вот почему я рекомендую операционным усилителям DIYer, таким как LM3886, где все эти аспекты были решены и интегрированы на уровне чипа, таким образом значительно упрощая оставшуюся внешнюю схему (3886amp.gif, Кроссовер / эквалайзер).
    В качестве отправной точки следует использовать ламповые или твердотельные усилители. имеют низкий коэффициент гармонических искажений (<0,1%) и низкий выходной импеданс (<0,4 Ом) во всем диапазоне средних и высоких частот, чтобы минимизировать усилитель поспособствовал переделке звука основной панели.Топ

    Q17 — Почему вы не показываете водопад графики отклика для PHOENIX, когда ваше испытательное оборудование способно производить их?

    A17 — Моя цель измерения — подобрать соответствующая информация из представления данных. Участок водопада (совокупно спектральный распад или представление амплитуда-время-частота) полон обработки артефакты из-за необходимой оконной операции, выполняемой по импульсу ответ.Это маскирует информацию и затрудняет интерпретацию того, что вы увидеть. Ось времени обычно слишком короткая (3 мс) из-за отсутствия безэховой условия измерения, чтобы представить что-либо значимое ниже нескольких кГц. добавить в эта дилемма автоматическое определение диапазона амплитуды относительно самого высокого пика в начальная частотная характеристика. Это приводит к тому, что твитер с частотой 22 кГц резонансный пик в 10 дБ приближает всю презентацию на 10 дБ к ее полу так что кажется, что спектр очень быстро затухает.Сюжеты ограничены полезность и должны быть прочитаны с глубоким пониманием того, как они генерируются, но они обеспечивают привлекательную рекламу и журнальную графику.
    Тем не менее, концепция наблюдения за затуханием сигнала очень актуальна. для обнаружения явлений накопленной энергии. Импульсный отклик содержит все это информация, но ее трудно интерпретировать в большинстве случаев из-за ее широкого спектральный охват. Я предпочитаю использовать фасонную тональный сигнал, 1kblkman4.wav, который концентрирует энергию в узкой полосе частот, и наблюдать его затухание на разных частотах. Презентация похожа на кривая энергии-времени, за исключением того, что в ETC преобладает высокая частота (> 1 кГц) спектрального содержания, в то время как я могу исследовать любую часть спектра с постоянным Разрешение 1/3 октавы. Компакт-диск с записанными импульсными сигналами для комнатных и динамических тестов.
    В стадии реализации находится проект по изменению дизайна моего оригинального импульсного генератора. по адресу http: // www.sound.au.com/project58.htm. Топ

    Q18 — Какие типы искажений вы используете? измерить?

    A18 — Есть две формы искажения: линейные и нелинейные искажения.
    Для линейных искажений я измеряю отклонение амплитуды частоты в дБ. ответ от моей цели производительности, которую я установил для осевого и внеосевого отклика динамик, используя данные, которые вы можете увидеть на странице System Test.Я измеряю фазовый отклик для суммирование выходов драйверов в области кроссовера. Во временной области я смотрю при сохранении энергии с использованием сформированных тональных пакетов (FAQ17) для характеристики драйверов и шкафы.
    Нелинейные искажения характеризуются возникновением новые спектральные компоненты, не входящие в возбуждающий сигнал. Я измеряю искажение драйверов с использованием одного тона и нескольких тонов (от 2 до 5) в качестве входа. Продукты интермодуляции, генерируемые множеством тонов, сильны показатели относительной производительности.Как правило, IM-продукты имеют большую амплитуды, чем соответствующие продукты гармонических искажений. Я также проверяю пределы хода НЧ-, СЧ- и ВЧ-динамиков по сравнению с моими требованиями.
    По моим наблюдениям, интермодуляция различные спектральные компоненты в программном материале и накопление энергии основные ограничивающие факторы прозрачности в громкоговорителе. Топ

    Q19 — Почему вы используете кроссовер 12 дБ / окт. между низкочастотным динамиком и средним частотным диапазоном, когда кроссовер на высокочастотный динамик находится на уровне 24 дБ / окт?

    A19 — Переход к высокочастотному динамику находится на крутой наклон, чтобы сигналы с более низкой частотой не толкали купол в большую экскурсии.При постоянном уровне звукового давления экскурсия купола увеличивается на 12 дБ / окт. по частоте. Таким образом, кроссовер 12 дБ / октава просто сохранит низкочастотный динамик. Низкая частота экскурсий постоянна, не уменьшайте их. Поскольку программный материал обычно имеет большую низкую частоту, чем высокочастотные амплитуды, это может привести к интермодуляционным искажениям в драйвере. В моей работе над кроссоверами (Ref. 17) Я заметил, что фазовые искажения, т.е. Кроссовер 24 дБ / октава не имеет видимых побочных эффектов в этом диапазоне частот.Посмотреть дизайн Модели F.
    Я также заметил тогда, что очень низкочастотная часть на спектр слышимо влияет фазовая характеристика системы (далее наблюдения в: Л. Р. Финчем, «Субъективная важность однородной группы задержка на низких частотах », JAES, Vol. 33, No. 6, p. 436, 1985). Это причина для удержания фильтра верхних частот, блокирующего постоянный ток, в канале НЧ-динамика до 2 Гц отключение, даже если оно обеспечивает меньшую защиту от чрезмерного отклонения водителей.
    При частоте кроссовера 100 Гц пониженные фазовые искажения 12 дБ / окт. кроссовер придает басу больше реализма. Два 8-дюймовых динамика, которые катят выключен самостоятельно около 40 Гц в открытой перегородке, может справиться с дополнительной экскурсией требования.
    Я недавно исследовал свой предположение о фазовых искажениях, основанное на наблюдениях с некоторыми более ранними конструкции динамиков. Различия, которые я тогда заметил, не должны были быть к фазовым искажениям, потому что новые тесты не показывают слышимости.я приглашаем всех желающих испытать на себе обоснованность моего наблюдения.
    Вопреки тому, что часто предполагается, нижний предел спектр представляет собой частотный диапазон для слышимости фазовых искажений. Фазовые линейные системы могут быть построены с использованием цифрового выравнивания. К сожалению, это намного сложнее реализовать фазовую линейную цифровую эквализацию и кроссоверы на низких частотах, чем на высоких, потому что данные блокируют должны быть обработаны стать чрезвычайно длинными.
    Фазовые искажения также являются причиной того, что я не использовал вентилируемые или ленточные вуферы в любом из моих проектов. Крутые ставки отсечения, связанная накопленная энергия и неравномерная групповая задержка на слух искажают воспроизведение акустических звуков. Топ

    Q20 — Что за звук уровень давления на расстоянии 1 м при мощности 1 Вт в безэховых условиях?

    A20 — Условно чувствительность динамик определяется как уровень звукового давления SPL, который будет достигнут на расстоянии 1 м если ездить с 2.83 Vrms на его клеммах. Это соответствует входной мощности 1 Вт. если оконечное сопротивление 8 Ом.
    Оценена чувствительность к напряжению (Расчетная Модели — I) для PHOENIX как 90 дБ SPL для твитера, 103 дБ для средний диапазон выше 250 Гц, который падает до 96 дБ при 100 Гц, а для низкочастотного динамика — 95 дБ при 100 Гц с уменьшением до 85 дБ SPL при 30 Гц для постоянного 2,83 В клеммы водителя.
    Поскольку фактическое сопротивление клемм не 8 Ом, и поскольку каждый драйвер используется только в части своего частотного диапазона, потому что активный кроссовер ограничивает диапазон, который должен покрывать каждый усилитель, эффективная нагрузка импедансы становятся примерно 4.5 Ом для твитера, 3,5 Ом для среднечастотный диапазон и 6.5 Ом для НЧ динамика. Таким образом, в каждом случае требуется более 1 Вт для получить 1 м SPL, указанный выше.
    УЗД на 1 м для мощности 1 Вт в эффективном выводе сопротивление становится для
    Твитер: 87,5 дБ,
    Средние частоты: 99 дБ выше 250 Гц, снижение до 92 дБ при 100 Гц,
    Низкочастотный динамик: 94 дБ при 100 Гц, снижается до 84 дБ при 30 Гц.
    Эти цифры указывают на то, что даже небольшое количество усилителя мощность приведет к очень приемлемым максимальным уровням звукового давления.Усилители который может обеспечить 10 Вт при вышеуказанном импедансе, позволит создать твитер на 97,5 дБ выходной, 109 дБ на большей части среднего диапазона и 94 дБ на выходе низкочастотного динамика при 30 Гц.
    См. Раздел «Акустика помещения» для оценки SPL в условиях реверберации и spl_max1.xls для объемное смещение, необходимое от драйвера для получения заданного уровня звукового давления. Топ

    Q21 — Почему SPL увеличение на 6 дБ для двух драйверов параллельно, когда потребляется электрическая мощность только увеличивается на 3 дБ?

    A21 — Акустическая мощность P a излучаемый небольшим источником на длинных волнах, является продуктом излучаемого площадь поршня A p , квадрат скорости поршня v p , и действительная часть радиационного сопротивления поршня Z p :

    P a = (v p ) 2 A p Re {Z p }

    Поскольку действительная часть Z p также пропорциональной площади излучения A p , следует, что излучаемая мощность пропорциональна квадрату скорости поршня и квадрату поршня. площадь:

    P a ~ (v p ) 2 (A стр ) 2

    Когда два одинаковых драйвера подключены в параллельно, каждый поршень движется с той же скоростью, что и одиночный привод, потому что ток через каждую звуковую катушку такой же, как и раньше.Общее излучение площадь увеличилась вдвое, а излучаемая акустическая мощность — в 4 раза (10 log (4) = 6 дБ) по сравнению с одиночным драйвером. Электроэнергия, потребляемая два динамика просто увеличились вдвое (+3 дБ).
    С 4-кратной акустической мощностью на 2-кратную электрическую мощность вы получаете увеличение мощности на 3 дБ эффективность преобразования.

    Звуковое давление p на некотором расстоянии от источник пропорционален квадратному корню из излучаемой акустической мощности.

    p ~ (P a ) 1/2 ~ v p A p

    При увеличении площади поршня A p вдвое и скорость поршня v p остается неизменной, тогда давление увеличивается вдвое (20 log (2) = 6 дБ).

    Таким образом, когда два одинаковых драйвера подключены параллельно и управляются постоянным напряжением, затем в два раза больше потребляется электрическая мощность (+3 дБ), увеличивается излучаемая акустическая мощность в четыре раза (+6 дБ), а уровень звукового давления в свободном пространстве удваивается (+6 дБ) на заданном расстоянии.

    Обратите внимание, что скорость и рабочий объем поршня пропорциональны друг другу и оба напрямую связаны с текущим через звуковую катушку.С двумя одинаковыми драйверами, соединенными последовательно, поршневой смещение и скорость уменьшаются до 1/2, но площадь поршня увеличивается вдвое, что оставляет неизменными звуковое давление и излучаемую мощность (0 дБ) по сравнению с один драйвер подключен к тому же напряжению. Рассеивание электроэнергии теперь 1/2 (-3 дБ), и снова эффективность преобразования мощности увеличилась вдвое.

    Источник, размер которого меньше длины волны и излучение акустической мощности 1 Вт в свободное пространство создает звуковое давление уровень 109 дБ SPLrms на 1 м равномерно вокруг него.Уровень звукового давления составляет 103 дБ на расстоянии 2 м и 89 дБ на расстоянии 10 м.
    Если источник имеет чувствительность по мощности 86 дБ SPL / 1 м / 1 Вт, то потребуется 10 (109-86) / 10 = 200 Вт электроэнергии для создания акустической мощности 1 Вт и уровня звукового давления 109 дБ на 1 м. В КПД преобразования мощности составляет 1 Вт / 200 Вт = 0,005 = 0,5%.
    Два динамика с 86 дБ SPL / 1 м / 1 Вт, подключенные параллельно, будут производить 92 дБ SPL / 1 м. при работе с тем же напряжением, но потребляет 2 Вт. При входной мощности 1 Вт драйвер комбинация генерирует 89 дБ, а для получения акустической мощности 1 Вт требуется 100 Вт, таким образом, теперь КПД составляет 1%.
    Два динамика могут быть твитером и среднечастотником и иметь очень разные поршни. области A p . Если у них одинаковый выход 86 дБ для входа 1 Вт, то твитер должен иметь гораздо более высокую скорость поршня v p , чем более крупный поршневой участок СЧ. Объемная скорость U = v p A p , тем не менее, это то же самое для обоих драйверов, когда они имеют одинаковую чувствительность.
    Информацию о энергоэффективности PHOENIX см. В FAQ20. а о требованиях к ходу поршня для получения желаемого SPL см. Ref.4 в публикациях. Топ

    Q22 — Как бы вы описать звук ФЕНИКСА?

    A22 — Очень открытый, прозрачный и детализированный как у хорошего электростатика. Неокрашенный. Очень динамично, быстро и с такими разрешение, в котором вы можете легко следить за мелодией отдельного инструмента в масса других. Изображение очень реалистичное, если оно хорошо записано. Все это тоже относится к басу. Сначала вы можете подумать, что в динамике не хватает басов, потому что он не дает ни малейшего намека на свои возможности, пока не появятся низкие частоты в программный материал.Нижний предел пропорционален остальной части спектра, вместо того, чтобы гудеть, как в случае со многими акустическими системами. PHOENIX предназначен для играть на довольно реалистичных уровнях. Звучит тонко при низком уровне громкости. уровней, как и ожидалось от кривой Флетчера-Мансона. Спикер даст вы полностью погружаетесь в музыку, когда работаете на должном уровне звука и вы не забудете опыт. Вы даже можете научиться платить намного ближе внимание к звукам вокруг вас, как будто кто-то, увлекающийся фотографией, более наблюдательный к визуальным аспектам своего мира.

    Звук PHOENIX напрямую сопоставимо с Audio Artistry Бетховен-Элита и Бетховен-Гранд. Обе системы являются 4-ходовыми активными, с дополнительные драйверы для диапазона частот ниже 250 Гц и предназначены для более крупных комнат и даже более высоких уровней воспроизведения или меньшего нелинейного искажения при тот же уровень громкости, что и у PHOENIX. Во всех остальных аспектах, например, тембре, разрешение, изображение и динамика трех динамиков почти неразличимы.
    Audio Artistry Beethoven, четырехканальный активный / пассивный двухканальный усилитель. кроссоверная акустическая система и предшественник B-Elite и B-Grand, была признана лучший «громкоговоритель года 1998» по мнению сотрудников Журнал Stereophile. Он был рассмотрен в Томе 20, №11, ноябрь 1997 г. включен в Stereophile Архивы.

    Бетховен-Элиту можно было послушать в Гостиная Джона Филда. Он управляет Тэнглвудом House B&B (+ 1-707-996-5021) в винодельческой стране Калифорнии к северу от Сан Франциско.
    Верх

    Q23 — Вы можете указать мне к людям, которые построили ФЕНИКС?

    A23 — Я знаю некоторых людей, которые процесс создания PHOENIX и некоторые, кто завершил проект.
    Я приглашаю всех поделиться со мной своим опытом и наблюдениями. Если вы позволите меня, я опубликую здесь ваш веб-адрес или адрес электронной почты, чтобы другие могли видеть, что вы сделали или связались с вами.Спасибо, что передали то, что у вас есть узнали, чтобы другие могли извлечь из этого пользу.

    1 — ФЕНИКС, Дэйв Reite

    ЦАП TOTALDAC и цифровой кроссовер

    ЦАП TOTALDAC и цифровой кроссовер TOTALDAC производит инновационные аудиофильские ЦАП Hi-Fi (цифро-аналоговые преобразователи) и стримеры для аудиофилов, которым требуется максимальная производительность от своих систем.

    Totaldac известен своими ЦАП, которые основаны на дискретных ступенях R2R и некоторых более эксклюзивных технологиях, обеспечивающих наиболее естественный звук.
    Вся продукция Totaldac разрабатывается и производится во Франции.

    Линейка ЦАП:

    RCA-выходы
    d1-core Начального уровня, но со звуком Totaldac и идеальным тональным балансом.
    Универсальные выходы 3V RCA и 6V XLR, как и все другие ЦАП с регулятором громкости.
    d1-single-mk2 Первый выпущенный ЦАП.
    Выходы RCA 3 В, выходной каскад высокого тока класса A и выход для наушников.
    трубка d1 мк2 Единственный ЦАП с ламповым выходным каскадом. На основе двух лестничных диаграмм R2R на канал.
    1.4V RCA выходы.
    d1-шесть На основе 3 лестничных цепей R2R на канал, с выходами 2,5 В RCA и 5 В XLR.
    Сильноточный выходной каскад класса A с выходом на наушники.
    d1-seven На основе трех лестничных цепей R2R на канал, выходов RCA 3,2 В и XLR 6,4 В.
    Множество оптимизаций по сравнению с d1-six к 7-летию Totaldac.
    прямой d1 1,6 В напрямую от 3 цепей R2R благодаря новой схеме фильтрации и смещения.
    На основе d1-seven с прямым выходом d1-twelve, не такое универсальное, но такое прозрачное звучание.
    d1-двенадцать-mk2 Изготовлен из 3-х коробок: одного цифрового входного каскада и двух моноблоков ЦАП. 6 лестниц R2R на канал.
    Выход 1,6 В RCA напрямую от лестничных плат R2R, а также выход с буферизацией 3,2 В RCA (6,4 В XLR).
    d3-core Это 3-полосный активный кроссовер на базе ЦАП d1-core.
    Также доступен 2-полосный активный кроссовер, называемый d2-core.

    продуктов с цифровыми выходами:

    d1-цифровой реклокер Преобразует все 4 входа в коаксиальный и выход AES-EBU с меньшим джиттером.
    Также можно применить регулятор громкости и при необходимости преобразовать DSD в pcm 176/24.
    стримерная доска Компьютерная плата со входом Ethernet, которая может быть установлена ​​в ядре d1.
    Совместим с RoonReady, UPNP / DLNA, Airplay, NAA.
    d1-коса Это реклокер, также оснащенный стримерной платой и GIGAFILTER.
    Так что это стример с выходами USB, коаксиал и AES-EBU.
    d1-плеер Хранит ваши музыкальные файлы и запускает ядро ​​Roon или медиа-сервер UPNP.
    Сетевой вывод на устройство RoonReady или стример UPNP.

    Аналоговая линейка продуктов:

    драйвер d1 Подключается между ЦАП и усилителем для идеального управления усилителем.
    Как предусилитель высокого класса, но полагающийся на регулятор громкости ЦАП.
    АМП-1 Усилитель Totaldac.
    Качество лампы и возможность управлять динамиками с сопротивлением 1 Ом.

    Что пишет пресса:

    Диапазон: «… как никогда раньше … Приз Diapason d’Or»
    hi-fi +: «ЦАП звучит просто фантастически. Он один из самых естественных».
    AudioStream: «ПРОДУКТ ГОДА» самый музыкальный ЦАП, который я когда-либо слышал »
    6 лун: «самая жидкая органика»
    HifiPig: «Я был в шоке»
    HifiStatement: «лучший цифровой источник, который я когда-либо слышал»
    АУДИО: «сенсационное естественное звучание»
    Стереофил: «заставляет меня чувствовать: очень рад»
    Audio Art: «За гранью вашего воображения»
    АУДИОАКТИВНОСТЬ: «великий ЦАП»
    По совместительству аудиофил: «Максимально аналоговое звучание»
    Время стерео: «цифровое воспроизведение с наилучшим звуком»
    высокая точность.pl: «выдающийся, один из лучших, что я знаю»
    моно и стерео: «сверх всего, что я когда-либо пробовал»
    Inearspace: «лучший ЦАП, который мы когда-либо рассматривали»
    haute fidlit: Максимальная нота 8/8 для 5 звуковых качеств
    АУДИОРЕПУТАЦИЯ: «лучший в своем ценовом диапазоне»

    У них ЦАП Totaldac:

    Такие производители, как Magico, Shunyata Research, Devore Fidelity, Sound Galleries SGM / Taiko, Engstrm, Holton Audio Europe, Volent Labs, Roon Labs, Absolare и Echole, имеют ЦАП Totaldac.

    С кем вы будете связываться?

    Тоталдак был создан Винсентом Брианом во Франции недалеко от Мон-Сен-Мишель (подумайте об этом, если хотите приехать).



    рабочий телефон: +33 2 90 02 11 39 (европейский часовой пояс)
    мобильный телефон: +33 6 18 03 14 08 (европейский часовой пояс)

    [Обзор] Reckhorn DSP-6 — усилитель и цифровой кроссовер

    [Обзор] Reckhorn DSP-6 — усилитель и цифровой кроссовер

    [Главная | Персонал и контакты | Hi-Fi площадка | Аудиторские тесты | Сделай сам и настройки | Музыка и книги]

    Название продукта: Reckhorn DSP-6
    Производитель: Reckhorn — Германия
    Стоимость: 349.(Конвертация валюты)
    (YMMV)

    Рецензент: Майк Кокс — TNT UK
    Рецензия: май 2015 г.

    Рекхорн может быть уникальным продуктом в мире аудиооборудования. В одной коробке находится цифро-аналоговый преобразователь, аналого-цифровой преобразователь, цифровой сигнальный процессор и 2-канальный усилитель мощности.
    Это большая функциональность в относительно небольшой коробке и по удивительно низкой цене 349. Цифровой вход поддерживает коаксиальный и оптический SPDIF. Помимо цифровых входов, есть 2 аналоговых входа.Сердцем продукта является цифровой сигнальный процессор (DSP), который обеспечивает стерео 3-х полосный цифровой кроссовер с 5-полосным параметрическим эквалайзером на каждом канале кроссовера.
    Усилитель мощности выдает 20 Вт на канал при использовании «цифрового бестранового выходного каскада». Я думаю, это означает бестрансформаторный выходной каскад класса D!


    Соединения, вид Рекхорна.

    Чтобы запрограммировать DSP, вы загружаете программу с веб-сайта Reckhorn. Затем вам понадобится ПК с Windows, на котором можно будет запустить программу, используя прилагаемый USB-кабель для подключения к DSP-6.
    Порт USB предназначен только для программирования DSP, а не для цифрового входа. Подключение DSP-6 к ПК было немного затруднительным, поскольку драйверы USB для DSP-6 не загружались автоматически. Чтобы решить эту проблему, мне пришлось использовать Диспетчер устройств Windows, выбрать неизвестное устройство и затем найти драйверы.
    Это быстро решило проблему, и программа Reckhorn распознала DSP-6, и я смог начать программировать.


    Стенд для динамиков DSP-6

    Громкоговоритель представляет собой простую открытую перегородку с 15-дюймовым басовым драйвером Eminence Delta PRO-15 и 2-дюймовым компрессионным драйвером Eighteen Sound ND2060T с дешевым литым алюминиевым рупором.
    Все драйверы — это профессиональные аудиоустройства, которые я купил пару лет назад в припадке звукового безумия. Перегородка сделана из пары листов МДФ 4 х 2 фута, не идеально, но дешево и легко режется. Я хотел сделать что-нибудь быстрое и дешевое, учитывая мои ограниченные навыки работы с деревом. Если концепция сработает, я разработаю лучшее крепление для драйверов и улучшу рупор для компрессионного драйвера.
    Большой вопрос в том, могу ли я заставить эту специальную коллекцию бит работать в домашней звуковой среде?

    Программирование DSP

    Глядя на спецификации драйверов, можно увидеть, что драйвер сжатия имеет плоскую частоту примерно до 700 Гц, где он начинает плавно спадать, а на 500 Гц быстро спадает.Низкочастотный динамик выравнивается примерно до 700 Гц, в этот момент выходной сигнал начинает расти, достигая пика примерно на 2,5 кГц, после чего он быстро падает.
    Эти измерения получены от производителей для идеальных условий. Следовательно, мы не должны приближаться к естественным частотам спада. Я также хотел сделать кроссовер как можно более низким, чтобы избежать перекрещивания в середине диапазона человеческого голоса.


    Интерфейс кроссовера DSP-6

    Я начал с кроссовера на 900 Гц и крутизны 24 дБ для обоих драйверов.Программное обеспечение Reckhorn позволяет выбирать между крутизной 12, 24 и 36 дБ. Нет выбора типа фильтра, только крутизна, хотя вы можете настроить усиление канала и временную задержку. Следующим выбором была конфигурация усилителя. Я решил использовать встроенные усилители мощностью 20 Вт для работы с рогами, а мою Emotiva XPR2 — на басу.
    После подключения всего этого, казалось, требуется много проводов, но, поскольку это была временная установка, я не особо заботился, я просто хотел посмотреть, работает ли это.

    Я запитал Reckhorn DSP-6 через коаксиальный SPDIF со своего ПК с Audiophile Linux V3.При включении я немного нервничал, но не обязательно, чтобы это работало. Я проверил свою проводку, чтобы убедиться, что левая и правая стороны подходят как для рупора, так и для бас-гитары, легко ошибиться.
    Пока я слушал музыку, баланс между валторнами и басом был немного нарушен, басов не хватало, поэтому звук был немного легковесным.
    Я снова подключил компьютер и набрал -6 дБ снижения усиления на канале C (рупор), левом и правом каналах. Вы можете оставить музыку включенной, изменяя настройки.Ничего не происходит, пока вы не нажмете «Магазин», когда услышите легкий щелчок и звук не изменится.

    Снижение усиления на рогах помогло, и баланс стал намного лучше. Пока я был там, я также запрограммировал 10-сантиметровую задержку на басу, чтобы компенсировать длину рупора. Задержка, казалось, сделала звуковую сцену более сфокусированной с лучшим расположением инструментов и вокала.

    Я должен сказать, что был впечатлен. С очень небольшими усилиями я смог собрать набор драйверов в элементарный динамик и заставить его воспроизводить приемлемую музыку.С Reckhorn вы можете провести много счастливых часов, экспериментируя, настраивая звук в соответствии со своими потребностями.

    Мой следующий набор изменений включал использование 5 эквалайзеров, чтобы посмотреть, смогу ли я компенсировать легкий вес, бас с открытой перегородкой. Использование открытой перегородки означает, что басы имеют слабую окраску, поскольку нет звука коробки, но ему трудно добиться глубины басов даже с 15-дюймовым драйвером.


    Интерфейс выравнивания DSP-6

    С помощью эквалайзеров я набрал 9 дБ подъема басов при 20 Гц с низкой добротностью 1.5. Затем я использовал другие эквалайзеры, чтобы постепенно добавлять меньшее усиление на более высоких частотах. Вы можете увидеть мои настройки на скриншоте выше. В этом не было никакой науки, я сделал то, что казалось логичным, а затем отрегулировал настройку, чтобы она звучала хорошо для моих ушей в моей комнате.

    С усилением басов установка звучала намного лучше сбалансированной, хотя область кроссовера казалась немного отстойной, легкой по весу и деталям. Чтобы компенсировать это, я немного перекрыл настройку кроссовера, так что рупор выходил на 791 Гц, а бас оставался на 900 Гц (891 Гц, если быть точным).
    Помимо настройки частоты кроссовера для рупоров, на басу я уменьшил крутизну спада до 12 дБ, таким образом добавив немного больше объема в области кроссовера.
    Теперь результаты были очень хорошими, я мог легко слушать эту установку, пока держал глаза закрытыми и не смотрел на свои изделия из дерева.

    По сравнению с моей обычной установкой звук был более прямолинейным, музыканты звучали так, как если бы они были либо на одной линии с динамиками, либо впереди. Обычно я обнаруживаю, что звук находится на одной линии с динамиками или позади них.Я мог бы продолжить и настроить дальше, но пока я был удовлетворен тем, что Рекхорн работает и дает хорошие результаты.

    Выводы

    Reckhorn DSP-6 — это очень хорошее соотношение цены и качества — 349 плюс доставка. Мне не нравятся подключения кабелей динамика, они лучше подходят для оголенных проводов, хотя банановые разъемы 4 мм подойдут.

    Встроенный усилитель мощности типичен для типов класса D, доступных сегодня, и обеспечивает хорошее качество звука. Общий вид и отделка — это то, что вы ожидаете от этой ценовой категории.Чего вы обычно не получаете за эту цену, так это всей функциональности DSP плюс АЦП и ЦАП. ЦАП хорошо справляется со своей задачей, и я ни разу не обнаружил, что ЦАП был слабым местом в системе.
    Программное обеспечение простое и интуитивно понятное в использовании, хотя для его использования необходим экран приличного размера. Мой нетбук Acer был слишком маленьким, поэтому я подключил внешний монитор.

    Мне еще предстоит опробовать аналоговые входы или фактически измерить результирующий отклик динамика, я просто настроил его так, как мне понравилось.Reckhorn DSP-6 настолько воодушевил меня, что я собираюсь создать подходящий басовый кабинет, поскольку мне не нравятся басы с открытой перегородкой. Затем я найду рупор получше с 2-дюймовым компрессионным драйвером EighteenSound, который будет хорошо смотреться и звучать лучше, это может быть дорого!

    Вы можете использовать DSP-6 в качестве обычного усилителя и ЦАП с CD-транспортом или ПК в качестве входа. Затем используйте DSP-6, чтобы настроить баланс системы по своему вкусу или компенсировать резонанс помещения.
    Я уверен, что после моего опыта настройки отклика моей открытой перегородки DSP-6 будет хорошо работать в этом режиме. Вы можете часами веселиться, играя с функциями Reckhorn DSP-6. У вас могут быть разные настройки в зависимости от музыки и вашего настроения.
    Я буду следить за новой, улучшенной версией динамиков, настраивать DSP-6 и, возможно, пробовать различные комбинации усилителей, чтобы добиться максимального качества. Я также хочу попробовать измерить динамики и посмотреть, поможет ли это улучшить звук.Существует так много возможностей, что это отличное устройство для тех из нас, кто любит настраивать нашу систему.
