Содержание

программирование, настройка, инструкция по эксплуатации

Здесь вы узнаете последовательность правильного программирования брелка Старлайн А9 и способах прописать в нём все необходимые функции, а также об особенностях его внешнего вида и совместимости с другими сигнализациями.

Комплектация и схема брелка

Большая часть управления автосигнализацией Starline Twage A9 осуществляется посредством брелков. Всего их в штатной комплектации два — основной и дополнительный. Корпуса обоих устройств изготовлены из ударопрочного пластика. Кроме того, главный из них оснащён вибро- и звуковым сигнализатором, а также — жидкокристаллическим дисплеем, где за обозначение функций отвечают специальные иконки. У дополнительного гаджета есть только кнопки.

Что основной, что дополнительный пульты работают в одной радиочастоте — 433,92 МГц. Но, при этом питаются от различных типов элементов:

основной — от батарейки ААА;
дополнительный — от литиевого аккумулятора.

Элементы питания требуют своевременной замены, в случае, если автовладелец желает корректной работы устройства. Кроме того крайне не рекомендуется допускать намокания внутренних элементов. В случае, если это всё же случилось, то требуется как можно быстрее разобрать брелок и просушить его.

Производитель допускает возможность покупки запасного брелка модели W808. Такое устройство актуально на случай зажатия сервисной кнопки, о чём свидетельствует появление на экране символов zz и save.

Функции брелка

Основная функция пультов — как основного, так и дополнительного — заключена в дистанционном управлении настройками противоугонной системы Старлайн А9. Помещённый в кожаный чехол, главный пульт, оснащён жк-дисплеем, дающим возможность следить за состоянием датчиков в машине и подавать команды по управлению ими.

Дополнительный пульт даёт возможность ставить автомобиль на охранный режим, а также открывать или закрывать двери, багажник, включать автозавод мотора.

Если брелки не способны справиться со своими функциями, это означает, что требуется прибегнуть к режиму восстановления заводских настроек. Он включается нажатием сервисной клавиши Валет.

Кнопки сигнализации

На каждом из брелков расположено разное количество кнопок, с помощью которых происходит программирование функций Старлайн А9 и управление ими. В случае с основным устройством, таких клавиш — три и находятся они сбоку, поскольку всю переднюю панель занимает экран.

Для управления используют три типа нажатий:

кратковременные, не больше полусекунды;
долговременные, от трёх до шести секунд;
последовательные двух кнопок.

У каждой из клавиш или их сочетаний — своё предназначение. Так, первая отвечает за:

включение охранного режима через кратковременное нажатие;
включение или выключение мотора в режиме автозавода через долговременное воздействие;
активацию охранного режима во время работы двигателя через долгое нажатие;
поиск авто на стоянке через последовательное нажатие со второй клавишей;
активацию «панического» режима через долгое последовательное нажатие со второй клавишей.

С помощью второй клавиши управляют:

подтверждением выбора курсором обозначения команды на дисплее через краткое нажатие;
открыванием багажником через долговременное воздействие.

С помощью третьей клавиши:

перемещают по экрану дисплей для выбора нужной картинки с помощью коротких нажатий;
выключают звуковое оповещение брелка с помощью кратковременного воздействия;
активируют меню функций пульта через долговременное нажатие;
программируют кнопку номер 1 через долгое шестисекундное нажатие;
управляют подсветкой брелка последовательным с первой клавишей нажатием;
настраивают таймер последовательным со второй клавишей нажатием.

Для управления через дополнительный брелок, на передней панели последнего расположились четыре кнопки. Это связано с отсутствием дисплея, на котором отображались бы значки функций.

Первая клавиша дополнительного пульта предназначена для выполнения таких команд, как:

активация и дезактивация режима охраны коротким нажатием;
руководство третьим допканалом через долговременное воздействие;
активация «панического» режима через совместное со второй клавишей нажатие;
руководство функционированием датчика удара через совместное с третьей кнопкой нажатие;
включение служебного режима через совместное с четвёртой клавишей короткое воздействие.

Благодаря второй клавише возможно:

заводить или глушить дистанционно мотор через короткое нажатие;
продлевать интервал работы двигателя через долгое воздействие;
активировать охранную систему при работающем ДВС через длительное нажатие;
активировать автозапуск по температуре окружающей среды последовательным с третьей кнопкой нажатием;
активировать ежедневный автозавод мотора в заданное время через совместное с четвёртой клавишей воздействие.

Другие кнопки дополнительного брелка предусмотрены для выполнения следующих функций:

поиска транспортного средства на стоянке через кратковременное нажатие третьей клавиши;
открывания багажника через длительное нажатие кнопки номер три;
беззвучного включения и отключения охраны через короткое воздействие на кнопку номер четыре;
руководства вторым допканалом через долгое нажатие кнопки 4;
активации режима борьбы с ограблениями через совместное нажатие третьей и четвёртой кнопок;
внесения запрограммированных параметров в память пульта с помощью последовательного нажатия двух названых клавиш.

Стоит отметить, что радиус воздействия дополнительного пульта управления равен всего 15 метрам.

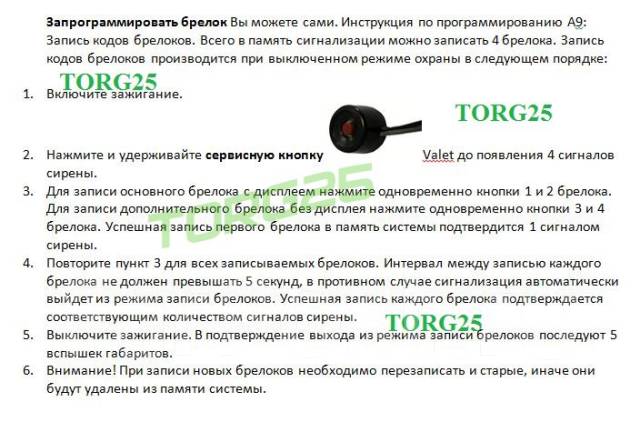

Установка брелка Старлайн А9

Привязывание пульта к сигнализации требует осуществления ряда очень простых манипуляций. Во-первых, необходимо включить зажигание. Потом — нажать сервисную кнопку Валет до момента, пока сигнализация не подаст четыре сигнала. Сразу, как только это произойдёт, нажимаю первую и вторую кнопки пульта, что позволяет его установить на систему. Когда это произошло, можно выключить зажигание и приступать к прописыванию значений функций.

Программирование брелка

После подключения всех элементов сигнализации и привязки самих брелков к бортовой сети, наступает программирования прошивки. Чтобы прошить пульты управления Старлайн А9, необходимо пошагово выполнить нижеследующие манипуляции.

Первым делом включить зажигание транспортного средства.
Потом, нажать на кнопку Валет ровно шесть раз.
Вновь выключить зажигание и дождаться шестикратного звучания сигнальной сирены, а также шести вспышек штатного светодиода на приборной панели, что свидетельствует о том, что теперь систему можно запрограммировать.
Далее, настраивают по отдельности каждую функцию, выбирая нужную с помощью кнопки Valet — нажимаю её столько раз, под каким номером указана функция в таблице из инструкции. Во время каждого нажатия коротко звучит сирена, а во время каждого пятого — она же протяжно.
В течение 10 секунд, используя первую или вторую клавиши пульта управления, владелец выбирает с помощью длительных или кратковременных нажатий необходимые параметры настраиваемых функций. Каждая успешная операция подтверждается звуковым и световым сигналами.
Значение каждой функции необходимо записать отдельно — переходить к следующей операции можно только завершив предыдущую.
Завершив настройку всех функций, выходят из режима записи, для чего выключают зажигание машины и ждут пока противоугонная система не вернётся в обычное состояние автоматически в течение минуты простоя. В конце габаритные фары промигают пять раз.

Иногда, 2 брелка — это мало. Автолюбители часто докупают ещё один с обратной связью. Такой новый пульт можно прописать в памяти системы воспользовавшись теми же манипуляциями, которые описаны выше. Подробнее — в видео.

У StarLine A9 есть популярный китайский аналог от KGB и соответственно брелок от первой подходит для последней. Чтобы старлайновский пульт привязать к KGB FX-5 необходимо выполнить те же манипуляции, что и для штатного.

Настройка брелка

Пульты Starline A9 дают возможность в дистанционном режиме настроить работу противоугонной системы. С их помощью включают и отключают охранный режим, открывают и запирают двери, багажники. Они позволяют осуществлять автоматический завод двигателя. Все настройки пультов достаточно просты, чтобы программировать их самостоятельно, пользуясь иллюстрированной фото элементов инструкцией от производителя.

Как настроить время на брелке Старлайн А9

От правильной установки времени встроенного хронометра зависит корректная работа многих функций устройства. Формат — двенадцатичасовой, где время до полудня обозначается как АМ, а после как РМ. При замене батареек происходит обнуление показаний часов.

Чтобы прописать время, необходимо выполнить такие действия:

зажать третью кнопку основного брелка и дождаться пока появится двойной мелодичный звук, а индикатор времени — замигает;
выставить показания часа с помощью кнопок номер один и два — первая из них отвечает за увеличение, а вторая за уменьшение, а быстрое изменение происходит через зажатие клавиши;
для перехода к установке показаний минут нажимают кратковременно третью клавишу;
выставление минут происходит по такому же алгоритму, что и часов;
в конце вновь зажимают третью кнопку пока не прозвучит сигнал пульта.

Сразу после настройки времени можно переходить к активации параметров автозапуска двигателя.

Как включить звук на брелке сигнализации

Чтобы подключить режим охраны авто с сиреной, необходимо предварительно выключить зажигание и запереть двери с багажником. Стояночный тормоз надо поставить на рабочий режим. Постановка на охранный режим производится нажатием кнопки номер 1.

Как запрограммировать брелок на автозапуск

С помощью брелков системы Старлайн А9 возможен автоматический запуск мотора автомобиля по таймеру, будильнику или по температуре окружающей среды. В случае, если транспортное средство управляется с помощью ручной коробки передач, первым делом задействуют программную нейтраль. Делается это так:

автомобиль ставится на стоянку без глушения двигателя;
рычаг коробки передач устанавливается в нейтральное положение, а стояночный тормоз вытягивается;
зажигание выключается и из замка достаётся ключ;
при продолжающем работу ДВС, выходят из салона транспортного средства и за два десятка секунд активируют охранную систему первой кнопкой пульта, после чего происходит остановка мотора, если не включён режим турботаймера.

Простой дистанционный запуск мотора происходит одним из двух способов:

выбором на жк-дисплее третьей кнопкой основного брелка иконки с обозначением автозавода и активацией его с помощью второй клавиши;
долговременным воздействием на первую клавишу.

В случае успешного пуска, автовладелец сможет наблюдать тройную вспышку габаритных фар и услышит тройной звук сирены в сочетании с мелодичным сигналом брелка. На дисплее пульта высветится пиктограмма включённого двигателя вместе с отсчётом времени до его остановки.

Число автоматических пусков двигателя внутреннего сгорания с помощью противоугонной системы ограничено четырьмя за один цикл. При каждом последующем на запрограммированное время увеличивается продолжительность прокрутки стартера. Если мотор так и не завёлся, автовладелец будет предупреждён звуковым сигналом и буквами SP.

Помимо единоразового автозавода, возможны:

регулярный пуск с помощью таймера раз в день;
запуск исходя из данных температурного датчика;
запуск по сигналу встроенного будильника.

Чтобы включить регулярный пуск по таймеру, используют дисплей брелка, выбрав нужный пункт меню после установки времени. Функция автоматически включает повтор каждые сутки. Это значит, что если показатель установлен на 10 утра, то двигатель будет заводиться каждое утро в это время. Работа режима будет отображаться иконкой на экране. В случае неудачного запуска повтор автозапуска отключается автоматически.

В холодном климате часто используют автопрогрев двигателя при достижении определённой минимальной температуры. Владелец машины может выбрать среди 4 пороговых значений: -5, -10, -15 и -20. Выбирают их с помощью меню на экране, после чего появляется соответствующая пиктограмма. Число запусков в сутки не может превышать двенадцати, а между каждым должна быть пауза не меньше часа. Как и в предыдущем случае, повтор аннулируется при неудачном запуске.

Для автоматического завода по будильнику, первым делом после установки часов ставят время, когда тот должен подать сигнал. При запуске учитываются только полные десятки минут: то есть, если текущее время 9:19 утра, а будильник стоит на 9:23, то автоматический запуск сработает только через десять минут.

Заглушить мотор, запущенный один из способов, можно долгим нажатием второй кнопки. Посмотреть подробности настроек можно в инструкции.

Как посмотреть температуру двигателя на брелке

Температуру двигателя с помощью пульта проверяют, нажав дважды вторую кнопку.

Как настроить брелок Старлайн А9 на открывание и закрывание дверей

Сигнализация закрывает двери машины в автоматическом режиме при постановке на охранный режим. Кроме того, собственник транспортного средства может установить двухфазное отпирание и запирание, используя третий дополнительный канал. Для этого на брелке программируется функция 10. Водительская дверь будет отпираться первой кнопкой, а остальные — второй.

Как убрать, когда горит чек

Горящая на пульте иконка CHEK говорит о том, что случайно нажата сервисная кнопка. Для исправления этого, необходимо курсором выбрать соседнюю пиктограмму с гаечным ключом и нажать на неё второй клавишей. Чек перестанет гореть.

Как открыть багажник с пульта

За открытие багажника на пульте управления отвечает вторая кнопка, которую зажимают для этого на три секунды. На дополнительном брелке с этой целью применяется управляющая первым каналом третья клавиша.

Как перезагрузить брелок

В некоторых случаях автовладельцу приходится перепрограммировать пульты Старлайн А9 из-за ошибок в настройках или изменения работы элементов системы. Чтобы перепрошить устройство, необходимо сначала включить зажигание машины. После этого нажимают шесть раз сервисную кнопку и вместе зажимают первую со второй клавишами основного пульта. Или третью и четвёртую — дополнительного. Дождавшись звукового сигнала, отпускают кнопки, выключают зажигание и приступают к записи кодов.

Сброс брелка на заводские настройки

Иногда настройки системы сбиваются, что приводит к некорректной работе. В таком случае их можно обнулить. Чтобы сбросить настройки до заводских, надо выполнить следующие действия:

зажигание автомобиля включают;
10 раз нажимают кнопку Valet;
отключают зажигание и ждут десятикратного звукового сигнала от сирены;
нажимают сервисную клавишу один раз и ждут одиночного сигнала сирены;
нажимают на основном брелке первую кнопку.

В случае, если процедура выполнена правильно, то кратковременно звучит сирена, после чего можно выйти из режима настроек и заново активировать необходимые функции.

Инструкция по эксплуатации брелка

Пульты StarLine A9 имеют стандартный внешний вид и набор функций. Этим они схожи с устройствами от других моделей сигнализаций. Вместе с тем, каждое семейство противоугонных систем отличается своими особенностями настроек, набором команд, о которых можно прочитать в подробной инструкции.

Пользоваться документом просто благодаря формату pdf. Ознакомиться с инструкцией можно по этой ссылке.

Как снять с охраны без брелка и ключа

Экстренное снятие с режима охраны в Старлайн А9 возможно без использования брелка. Для этого необходимо открыть дверь транспортного средства и включить зажигание без завода двигателя. Четырежды нажать кнопку Валет и выключить зажигание. При активированном режиме автоматической охраны нужно дополнительно включить и выключить зажигание на 10 секунд.

Ремонт брелка StarLine A9

Ситуация, когда пульт сигнализации не работает или не реагирует на сигнал — не столь уж редкая. Лишь некоторые из причин этого кроются в самих брелках. Речь идёт о проблемах с элементами питания или повреждениях. При первом варианте, достаточно будет замены батарейки или литиевого аккумулятора. Что же касается второго случая, то для устранения этой поломки потребуется разобрать устройство.

Иногда автовладельцы сталкиваются с ситуацией, когда брелок не открывает двери или не видит машину. Чаще всего причина этого кроется в неправильной установке элементов системы или повреждении проводов связи. Проблема может заключаться и в радиопомехах. О последнем свидетельствует ситуация, когда нет обратной связи. Для её устранения необходимо отвести антенну от источника помех.

В некоторых случаях, единственным способом разблокировать работу брелков является их перезагрузка. Но если и после неё нет никакого результата, то имеет смысл показать устройство специалисту.

Подойдет ли брелок от Старлайн А9 к А8 и А6

Благодаря минимальным отличиям в конструкции и функционале пульты для Старлайн А9 имеют высокую совместимость с автосигнализациями Starline А8 и А6. Для их подсоединения нет необходимости в дополнительном сложном перепрограммировании — достаточно прописать в памяти. Более того, возможно одновременное прописывание пульта от А9 с родными брелками этих сигнализаций.

Starline njqtr68b a9 w808 инструкция

Страница 8

Инструкция по эксплуатации и установке

Кнопка 1
• Программируемая команда (0,5 сек)

• Дистанционный запуск и остановка
двигателя (3 сек)
• Включение режима охраны при
работающем двигателе (3 сек)
Кнопка 2
• Команда, соответствующая

текущему положению курсора

на дисплее брелка (0,5 сек)
• Отпирание багажника (3 сек)
Кнопка 3
• Управление положением курсора на дисплее брелка (0,5 сек)

• Прерывание сигналов оповещения брелка (0,5 сек)

• Установка часов, будильника, таймера, режима энергосбережения (3 сек)
• Программирование кнопки 1 (6 сек)
Кнопки 1 + 2
• Режим поиска (0,5 сек)
• Режим паники (3 сек)
Кнопки 3 + 1
• Выбор режима оповещения брелка (0,5 сек)
Кнопки 3 + 2
• Быстрая установка таймера брелка (0,5 сек)

В брелке с ЖК -дисплеем используется элемент питания типа “ААА”, 1,5В.

Время работы элемента питания зависит от частоты пользования брелком, от
частоты срабатывания пейджера, от выбранного режима оповещения, от типа
установленного элемента питания. Емкости элементов питания, имеющихся в
продаже, могут отличаться в несколько раз. Соответственно среднее время
работы одного элемента питания брелка может составлять от 3 до 6 месяцев.
При разряде батареи на дисплее отображается иконка

необходимости замены батареи брелка. Замена батареи брелка должна
выполняться в следующем порядке:
1. Откройте крышку на задней стороне брелка и выньте старую батарею.
2. Коротко нажмите кнопку 1 брелка.

3. Установите новую батарею, соблюдая полярность, и закройте крышку.

(Правильное положение батареи указано на корпусе брелка под крышкой).
4. После замены батареи откорректируйте показания часов и будильника.
Повторное программирование кнопки 1 брелка не требуется.

Комплектация и схема брелка

основной — от батарейки ААА;
дополнительный — от литиевого аккумулятора.

Функции брелка

Основная функция пультов — как основного, так и дополнительного — заключена в дистанционном управлении настройками противоугонной системы Старлайн А9.

Помещённый в кожаный чехол, главный пульт, оснащён жк-дисплеем, дающим возможность следить за состоянием датчиков в машине и подавать команды по управлению ими.

Кнопки сигнализации

Для управления используют три типа нажатий:

кратковременные, не больше полусекунды;
долговременные, от трёх до шести секунд;
последовательные двух кнопок.

У каждой из клавиш или их сочетаний — своё предназначение. Так, первая отвечает за:

включение охранного режима через кратковременное нажатие;
включение или выключение мотора в режиме автозавода через долговременное воздействие;
активацию охранного режима во время работы двигателя через долгое нажатие;
поиск авто на стоянке через последовательное нажатие со второй клавишей;

активацию «панического» режима через долгое последовательное нажатие со второй клавишей.

С помощью второй клавиши управляют:

подтверждением выбора курсором обозначения команды на дисплее через краткое нажатие;
открыванием багажником через долговременное воздействие.

С помощью третьей клавиши:

перемещают по экрану дисплей для выбора нужной картинки с помощью коротких нажатий;
выключают звуковое оповещение брелка с помощью кратковременного воздействия;
активируют меню функций пульта через долговременное нажатие;
программируют кнопку номер 1 через долгое шестисекундное нажатие;

управляют подсветкой брелка последовательным с первой клавишей нажатием;
настраивают таймер последовательным со второй клавишей нажатием.

Первая клавиша дополнительного пульта предназначена для выполнения таких команд, как:

активация и дезактивация режима охраны коротким нажатием;
руководство третьим допканалом через долговременное воздействие;
активация «панического» режима через совместное со второй клавишей нажатие;
руководство функционированием датчика удара через совместное с третьей кнопкой нажатие;

включение служебного режима через совместное с четвёртой клавишей короткое воздействие.

Благодаря второй клавише возможно:

заводить или глушить дистанционно мотор через короткое нажатие;
продлевать интервал работы двигателя через долгое воздействие;
активировать охранную систему при работающем ДВС через длительное нажатие;
активировать автозапуск по температуре окружающей среды последовательным с третьей кнопкой нажатием;
активировать ежедневный автозавод мотора в заданное время через совместное с четвёртой клавишей воздействие.

Другие кнопки дополнительного брелка предусмотрены для выполнения следующих функций:

поиска транспортного средства на стоянке через кратковременное нажатие третьей клавиши;
открывания багажника через длительное нажатие кнопки номер три;
беззвучного включения и отключения охраны через короткое воздействие на кнопку номер четыре;
руководства вторым допканалом через долгое нажатие кнопки 4;
активации режима борьбы с ограблениями через совместное нажатие третьей и четвёртой кнопок;
внесения запрограммированных параметров в память пульта с помощью последовательного нажатия двух названых клавиш.

Стоит отметить, что радиус воздействия дополнительного пульта управления равен всего 15 метрам.

Установка брелка Старлайн А9

Программирование брелка

Первым делом включить зажигание транспортного средства.
Потом, нажать на кнопку Валет ровно шесть раз.
Вновь выключить зажигание и дождаться шестикратного звучания сигнальной сирены, а также шести вспышек штатного светодиода на приборной панели, что свидетельствует о том, что теперь систему можно запрограммировать.
Далее, настраивают по отдельности каждую функцию, выбирая нужную с помощью кнопки Valet — нажимаю её столько раз, под каким номером указана функция в таблице из инструкции. Во время каждого нажатия коротко звучит сирена, а во время каждого пятого — она же протяжно.

В течение 10 секунд, используя первую или вторую клавиши пульта управления, владелец выбирает с помощью длительных или кратковременных нажатий необходимые параметры настраиваемых функций. Каждая успешная операция подтверждается звуковым и световым сигналами.
Значение каждой функции необходимо записать отдельно — переходить к следующей операции можно только завершив предыдущую.
Завершив настройку всех функций, выходят из режима записи, для чего выключают зажигание машины и ждут пока противоугонная система не вернётся в обычное состояние автоматически в течение минуты простоя. В конце габаритные фары промигают пять раз.

Настройка брелка

Как настроить время на брелке Старлайн А9

зажать третью кнопку основного брелка и дождаться пока появится двойной мелодичный звук, а индикатор времени — замигает;
выставить показания часа с помощью кнопок номер один и два — первая из них отвечает за увеличение, а вторая за уменьшение, а быстрое изменение происходит через зажатие клавиши;
для перехода к установке показаний минут нажимают кратковременно третью клавишу;
выставление минут происходит по такому же алгоритму, что и часов;
в конце вновь зажимают третью кнопку пока не прозвучит сигнал пульта.

Сразу после настройки времени можно переходить к активации параметров автозапуска двигателя.

Как включить звук на брелке сигнализации

Как запрограммировать брелок на автозапуск

автомобиль ставится на стоянку без глушения двигателя;
рычаг коробки передач устанавливается в нейтральное положение, а стояночный тормоз вытягивается;
зажигание выключается и из замка достаётся ключ;
при продолжающем работу ДВС, выходят из салона транспортного средства и за два десятка секунд активируют охранную систему первой кнопкой пульта, после чего происходит остановка мотора, если не включён режим турботаймера.

выбором на жк-дисплее третьей кнопкой основного брелка иконки с обозначением автозавода и активацией его с помощью второй клавиши;
долговременным воздействием на первую клавишу.

Помимо единоразового автозавода, возможны:

регулярный пуск с помощью таймера раз в день;
запуск исходя из данных температурного датчика;
запуск по сигналу встроенного будильника.

Как посмотреть температуру двигателя на брелке

Температуру двигателя с помощью пульта проверяют, нажав дважды вторую кнопку.

Как настроить брелок Старлайн А9 на открывание и закрывание дверей

Как убрать, когда горит чек

Как открыть багажник с пульта

Как перезагрузить брелок

Сброс брелка на заводские настройки

зажигание автомобиля включают;
10 раз нажимают кнопку Valet;
отключают зажигание и ждут десятикратного звукового сигнала от сирены;
нажимают сервисную клавишу один раз и ждут одиночного сигнала сирены;
нажимают на основном брелке первую кнопку.

Инструкция по эксплуатации брелка

Как снять с охраны без брелка и ключа

Ремонт брелка StarLine A9

Подойдет ли брелок от Старлайн А9 к А8 и А6

Всё что понадобилось мне из неё:

1.Сброс на заводские установки
Существует возможность сброса значений всех программируемых функций на заводские предустановки. Для этого необходимо проделать следующую процедуру:
1. Включите зажигание и нажмите сервисную кнопку 10 раз.
2. Выключите зажигание. Прозвучат 10 сигналов сирены, индицирующих вход в режим сброса.
3. Нажмите сервисную кнопку 1 раз. Последует 1 сигнал сирены.
4. Нажмите кнопку 1 брелка. Последует 1 короткий звуковой сигнал, подтверждающий сброс на заводские установки.
5. Для выхода из режима сброса переключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов и мелодичный сигнал брелка.

Всё так и сделал но чудо не произошло, ещё пару дней на всяких форумах и наткнулся на запись о настройках кнопки 1 и 2 и понял что они у меня все сбитые !

2.Программирование кнопки 1 брелка
Назначение кнопки 1 брелка сигнализации Starline a9 программируется и может изменяться самим владельцем автомобиля неограниченное число раз. Для удобства пользования сигнализацией рекомендуется запрограммировать эту кнопку для включения/ выключения режима охраны. Программирование производится в следующем порядке:
1. Быстро нажмите кнопку 3 брелка два или более раз для появления курсора.
2. Нажатиями кнопки 3 брелка установите курсор в положение, соответствующее нужной команде (например, команде включения и выключения режима охраны arm )
3. Нажмите кнопку 3 брелка и удерживайте в нажатом положении 6 секунд до появления 2, а затем еще 3 звуковых сигналов.
4. Нажмите кнопку 1 брелка для активации выбранной функции.
В дальнейшем при пользовании сигнализацией короткое нажатие кнопки 1 брелка будет приводить к выполнению назначенной ей команды (включению и выключению режима охраны). В момент нажатия кнопки будет загораться иконка, соответствующая запрограммированной функции.
Примечание. Для перепрограммирования назначения кнопки 1 нужно проделать описанную процедуру заново. Назначение кнопки 1 будет заменено на новое.
Далее инструкция по эксплуатации написана с учетом того, что кнопка 1 запрограммирована для включения и выключения режима охраны.

Назначение кнопки 2 брелка
Назначение кнопки 2 брелка автосигнализации Starline a9 определяется текущим положением курсора на дисплее брелка. Перемещение курсора производится нажатиями кнопки 3 брелка в следующем порядке:
1. Быстро нажмите кнопку 3 брелка два или более раз для начала движения курсора.
2. При нажатиях кнопки 3 курсор будет циклически перемещаться по иконкам, обозначенным буквами на схеме дисплея. Последовательными нажатиями кнопки 3 брелка установите курсор в положение, соответствующее нужной команде.
Следующее нажатие кнопки 2 брелка приведет к выполнению выбранной команды

Всё так и сделал, установил первую кнопку ARM включения и выключения режима охраны. И пошёл снова пробовать сбросить до заводских настроек. И вуаля=) Всё работает

Программирование функций и параметров работы

Некоторые функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку. Перечень функций приведен в таблице ниже.

Порядок программирования следующий:

Включите зажигание и нажмите сервисную кнопку 6 раз.
Выключите зажигание. Последуют 6 вспышек светодиода, и прозвучат 6 сигналов сирены, индицирующих вход в режим программирования.
Нажмите сервисную кнопку необходимое число раз, равное номеру выбранной функции. Каждое нажатие сервисной кнопки будет сопровождаться загоранием светодиодного индикатора и короткими звуковыми сигналами, индицирующими номер текущей выбранной функции. Каждое пятое нажатие- длинным звуковым сигналом.
В течение 10 секунд нажмите кнопку 1 или 2 брелка коротко (0,5 сек) или длительно (3 сек), в зависимости от желаемого состояния выбранной функции. В подтверждение последует 1, 2, 3 или 4 коротких звуковых сигнала сирены и брелка, в зависимости от установленного значения функции.
Для перехода к следующей функции нажмите сервисную кнопку, а затем нажатием кнопки брелка установите нужное значение функции. Повторите эту процедуру для всех функций, требующих изменений.
Для выхода из режима программирования перевключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов.

Примечание. При программировании сигнализации дополнительным брелком функции кнопок 1 и 2 основного брелка выполняют кнопки 3 и 4 дополнительного брелка.

И прошил новый и старый брелок (теперь у меня два пейджера):

Запись кодов брелков
Всего в память сигнализации можно записать 4 брелка. Запись кодов брелков производится при выключенном режиме охраны в следующем порядке:
1. Включите зажигание.
2. Нажмите и удерживайте сервисную кнопку Valet до появления 4 сигналов сирены.
3. Для записи основного брелка с дисплеем нажмите одновременно кнопки 1 и 2 брелка. Для записи дополнительного брелка без дисплея нажмите одновременно кнопки 3 и 4 брелка. Успешная запись первого брелка в память системы подтвердится 1 сигналом сирены.
4. Повторите пункт 3 для всех записываемых брелков. Интервал между записью каждого брелка не должен превышать 5 секунд, в противном случае сигнализация автоматически выйдет из режима записи брелков. Успешная запись каждого брелка подтверждается соответствующим количеством сигналов сирены.
5. Выключите зажигание. В подтверждение выхода из режима записи брелков последуют 5 вспышек габаритов.
Внимание! При записи новых брелков необходимо перезаписать и старые, иначе они будут удалены из памяти системы.

Отсюда и выводы:
В очередной раз убедился что в сервисах работают люди которые стараются нажиться на чужих проблемах или просто они рукожопые не хрена не умеют делать ну или просто выбирают самый простой выход из ситуации не отталкиваясь от денег так как не им платить…

Не давно пока обувался дома зажал какие то кнопки в кармане и сбил настройки с кнопки 1 и 2, вышел к машине а она не открывается, поднапряг немного память, вспомнил и открыл, но всё же решил сюда добавить мало ли кому пригодится, да и так себе на память.
Иконки с буквенным обозначением- индикация команд, режимов и функций сигнализации
Добавил 21.12.2016
Жидкокристаллический дисплей брелка:

A Режим антиограбления (вкл/выкл)
B Дополнительный канал 3 (вкл/выкл)
C Режим автозапуска по температуре (вкл/выкл)
D Режим ежедневного автозапуска или запуска по будильнику(вкл/выкл)
E Дистанционный запуск/остановка двигателя (вкл/выкл)
F Режим бесшумной охраны без звуковых сигналов подтверждения при включении / выключении режима (вкл/выкл)
G Режим охраны со звуковыми сигналами (вкл/выкл)
H Дистанционное отключение датчика удара
I Служебный режим Valet (вкл/выкл)
J Индикация состояния автомобиля и температуры салона
K Дополнительный канал 2 (вкл/выкл)
L Дистанционное открывание багажника

Иконки с цифровым обозначением- индикация состояния сигнализации и автомобиля

1 Индикация разряженной батареи брелка
2 Активизация дополнительного канала 2
3 Режим автозапуска по температуре
4 Двигатель запущен
5 Багажник открыт
6 Двери открыты
7 Режим оповещения вибрацией
8 Служебный режим Valet
9 Автоматическое перевключение режима охраны
10 Режим бесшумной охраны
11 Режим охраны со звуковыми сигналами
12 Капот открыт
13 Удар по кузову (1 или 2 уровень датчика удара)
14 Стояночный тормоз выключен 15.Запирание замков дверей
15 Отпирание замков дверей (в том числе и при открывании дверей)
16 Режим ожидания (работает только приемник брелка)
17 Индикация передачи команды брелком
18 Вызов из автомобиля
19 Режим энергосбережения брелка включен
20 Включение зажигания
21 Включен будильник
22 Время суток — РМ
23 Время суток — АМ
24 Режим ежедневного автозапуска или запуска по будильнику
25 Индикация времени, температуры и режимов автозапуска
26 Индикация шкалы температуры (Цельсий)
27 Таймер с обратным отсчетом включен

Схема подключения старлайн а9

Схема подключения сигнализации Старлайн Twage А9 с автозапуском и без

Современная автосигнализация Старлайн А9 подключается по четкой схеме, позволяющей охранной системе работать корректно. Это необходимо для правильного функционирования сигнализации и отсутствия глюков. Также профессиональное подключение согласно схеме дает возможность использовать дополнительные опции: блокировку центрального замка, автозапуск, турботаймер и прочие нюансы.

Ниже расположена схема подключения Старлайн А9 Twage, которая поможет сориентироваться при установке. Также даны советы и рекомендации для того чтобы все было идеально.

Как пользоваться схемой

Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытность от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности при необходимости.

Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Без автозапуска

Для монтажа автосигнализации потребуется набор стандартных инструментов:

ключи и накидные головки различного диаметра;
дрель, промышленный фен;
паяльные принадлежности: лампа, олово, канифоль и т.д.;
термоусадочные трубки, изоляционная лента.

Все провода автосигнализации Старлайн А9 должны укладываться вдали от источников помех. К ним относятся катушки зажигания, высоковольтные бронепровода. Важно, чтобы они не соприкасались с движущимися деталями ходовой части. Все бесконтактные соединения припаиваются и качественно изолируются.

Подключение управляющего блока и основных компонентов осуществляется только после окончания монтажа. Приемопередатчик работает через стандартный 5-ти контактный разъем, который подсоединяется к центральному блоку.

Датчик удара контактируется через четыре провода, который тоже входят в комплектацию. Светодиодный индикатор подключается в двухконтактный разъем. А датчик температуры двигателя запитывается через 2-х проводной кабель.

Далее подключаются основные провода, отвечающие за главные функции работы сигнализации. Прежде всего, осуществляется установка встроенной цепи блокировки двигателя.

Размыкается заводская цепь между замком зажигания и стартером. В этот промежуток подключается черно-белый и черно-желтый провод 6-ти контактного разъема. При этом максимальный показатель силы тока не должен превышать 40А.

В разрыв может подключаться дополнительное реле. Это нужно для программирования различных функций. Подключение внешней цепи блокировки двигателя с использованием беспроводной блокировки существенно увеличивает защиту авто, а также снижает шансы на угон автомобиля.

Сигнализация подключается к замкам отпирания багажника. Сюда отходит желто-черный провод, а для этой операции используется дополнительное реле. Аналогичным образом можно подсоединить сигнализацию Старлайн А9 к ближнему свету фар для активации опции «Световая дорожка». За это отвечает желто-красный провод.

Автосигнализация Старлайн А9 Твейг имеет опцию управления центральным замком. Кабели выведены на 6-ти контактный разъем, а максимальная сила тока в этом случае не должна превышать отметку 15А.

Схема подключения Starline A9 с автозапуском

Существует вариация автосигнализации Старлайн А9 с опцией автозапуска. Это весьма полезная функция, которая позволяет удаленно завести двигатель, основываясь на различных параметрах: уровню заряда аккумулятора, часам, будильнику, температуре двигателя или салона.

Данная вариация не отличается схемой платы, но подключение имеет дополнительные особенности. Прежде всего, осуществляется подключение серо-черного провода к датчику тахометра. Это гарантирует то, что стартер выключится вместе с началом работы двигателя при автозапуске. Серо-черный провод подключается также к выходу генератора. Это позволяет определить успешный запуск мотора по наличию положительного напряжения и тоже своевременно размыкать старте.

Ниже представлена типовая цветная схема, которая поможет разобраться в порядке подключения сигнализации Старлайн А9 с автозапуском.

Также для правильной реализации функции автозапуска требуется подключение оранжево-фиолетового провода, который замыкается на корпус при включении стояночного тормоза. Это нужно для того, чтобы автозапуск не сработал на авто, не поставленном на ручник.

Инструкция подключения

Одним из самых важных моментов является грамотное подключение основных разъемов к центральному блоку управления. Их два – 6-ти контактный и 18-ти контактный. Первый подключается следующим образом:

Первый провод – желто-черный. Подключается к замку зажигания и отвечает за отсутствие блокировки стартера. Предварительно необходимо отсоединить штатный кабель.

Второй – синий. Подключается к клемме АСС.

Третий – черно-белый. Управление включением стартера. Монтируется на клемму 50/1.

Четвертый – красный. Плюсовое питание аккумулятора. Подключается к красной клемме батареи.

Пятый – желтый. Монтаж осуществляется на клемму 15 замка зажигания.

Шестой – зеленый. Выход на поддержку зажигания.

Следующий разъем, подключаемый к центральному блоку, имеет 18-ть контактов.

1, красный провод. Плюс батареи, который подключается к положительному контакту аккумулятора;

2, синий. Отрицательный заряд с максимальным показателем нагрузки 300 мА. Дополнительно может быть подключен к электрическим стеклоподъемникам;

3, черно-красный. Отрицательный провод. Предназначен для функционирования и программирования режима турботаймера.

4, черно-желтый. Минус с максимальным показателем нагрузки 300 мА. Используется для дополнительной блокировки мотора и защиты от угона.

5, желто-красный. Отрицательный провод. Используется для подключения дополнительного оборудования.

6, серо-черный. Контроль за работой двигателя.

7, сине-красный. Плюсовой контакт, который отвечает за корректное функционирование центрального замка.

8, оранжево-белый. Автоматический замок багажника, подключающийся к кнопочным выключателям отсека.

9, черный. Основной минус, масса, которая должна быть подведена к корпусу автомобиля.

10, зелено-черный. Подключение к габаритным огням и указателям поворотов. Необходим для корректной индикации и программирования настроек системы.

11, зелено-желтый. Еще один кабель, подключаемый к габаритам и поворотникам. Предельный ток нагрузки – 7,5 А.

12, черно-белый. Отрицательный провод, который также используется для блокировки двигателя.

13, серый. Положительный контакт, идущий к звуковой сирене. Предельная сила тока – 2А.

14, желто-синий. Отрицательный провод, необходимый для программирования двухступенчатого открытия дверей.

15, желто-черный. Отрицательный кабель с максимальным током нагрузки на уровне 300мА. Используется для подключения дополнительного реле.

16, оранжево-фиолетовый. Минусовой кабель для контроля ручника и педали тормоза. Необходим для корректного программирования функции автозапуска.

17, сине-черный. Провод, который подключается к кнопочным выключателям дверей.

18, оранжево-серый. Подключается к кнопочным выключателям капота и датчику температуры. Для корректного снятия показателей он не должен соединяться с проводом лампы подсветки подкапотного пространства.

rus-avtomir.ru
