Старлайн e90 инструкция по установке: StarLine E90 — Снято с производства — Каталог — Научно-производственное объединение СтарЛайн

Содержание

инструкция по эксплуатации брелка, установке с автозапуском, таблица программирования, схема подключения E90S, как включить звук, пошагово, запуск по температуре двигателя, настройка времени, завести, какие кнопки нажимать, автосигнализация

Автор Степан Сергеевич На чтение 8 мин.

Сигнализация Старлайн Е90 является одной из самых популярных на российском рынке. При относительно невысокой стоимости она совмещает в себе функции передовых моделей, поддерживает автоматический запуск двигателя, а также демонстрирует отличную устойчивость к взлому. Выбирая эту систему для своей машины, необходимо полностью разбираться в ее функциях и технических характеристиках.

Технические характеристики

В отличие от старых версий, Starline E90 обладает функцией автозапуска силового агрегата. Для выбора пользовательских настроек и управления «сигналкой», применяется брелок с обратной связью и информативным дисплеем.

Что касается технических характеристик модели Старлайн E90, то они выглядят таким образом:

  • В качестве рабочей частоты, на базе которой осуществляется передача и прием радиосигнала, используется диапазон 433-433,79 МГц.
  • С целью обеспечения высокой безопасности и защиты от взлома задействованы 128 каналов.
  • Радиус работы брелока с возможностью передачи сигнала достигает 8 000 м. Прием сигнала возможен с дистанции до 2 км.
  • Запасной пейджер работает в радиусе 15 м.
  • Модель оборудована сверхчувствительным датчиком, который функционирует по трехосевой интегральной технологии.
  • Оптимальный температурный диапазон, при котором может работать автосигнализация, варьируется в пределах -50…+85°C.
  • В качестве элемента питания используется напряжение 9-18 В.
  • Брелок оснащается батарейками класса ААА.

Точное значение радиуса действия E90 определяется массой факторов, в их числе текущая погода и помехи.

Комплектация

Сигнализация Starline E90 продается в такой комплектации:

  • Пошаговая инструкция по установке и дальнейшей эксплуатации системы. Она позволяет реализовать монтаж охранных устройств и настроить их своими руками.
  • Памятка пользователя и документ, подтверждающий гарантийное обслуживание.
  • Главный пейджер с экраном и функциями оповещения.
  • Центральный микропроцессор.
  • Элементы питания для основного брелока.
  • Реле с колодкой.
  • Запасной брелок.
  • Силовой модуль.
  • Антенна с трансивером.
  • Провод на 18 контактов.
  • Диодный индикатор.
  • Температурный контроллер и др.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

  • Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
  • Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
  • Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
  • Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
  • Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
  • Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

  • Дистанционное включение обогрева перед запуском двигателя.
  • Поддержка авторегулировки положения сиденья водителя.
  • Автоматический возврат рулевой колонки.
  • Автозапуск фар при движении машины.

Преимущества и недостатки

К основным плюсам автомобильной сигнализации Старлайн следует отнести:

  • Поддержку большого количества полезных функций, обеспечивающих максимальную безопасность и комфорт управления машиной. В их числе: обратная связь, программирование автозапуска и др.
  • Возможность удаленного запуска двигателя.
  • Применение GSM-каналов связи для отправки важных сведений о состоянии и координатах автомобиля с любой точки мира.
  • Наличие CAN-интерфейса. За счет наличия этого элемента процесс подключения «сигналки» сильно упрощается. У пользователя не возникнет необходимости привязываться к штатной электрической сети.
  • Низкое потребление электроэнергии. При обширном наборе функций система расходует небольшое количество электроэнергии и не боится износа. Продолжительность автономной работы достигает 60 дней.
  • Наличие подробного руководства по эксплуатации. Изучив его, пользователь может самостоятельно поменять настройки «сигналки» или перепрограммировать ее под себя.

Что касается недостатков, то их немного. В первую очередь это отсутствие стабильности работы автозапуска при наличии штатного иммобилайзера. Для устранения проблем достаточно использовать модуль обхода блокировки. Еще пользователи указывают на плохое качество приема сигнала, хотя производителем заявляется другая информация.

Как самостоятельно установить

Собираясь подключить сигнализацию Starline E90, инструкцию по установке нужно изучить в первую очередь. Перед этим следует выключить аккумуляторную батарею — если не сделать это, важные элементы системы и АКБ могут выйти из строя.

Схема подключения

С целью упрощения процедуры монтажа «сигналки», пользователями используется подробная схема подключения. Ее можно найти в инструкции или на официальном сайте Старлайн.

Алгоритм работ

Чтобы установить сигнализационную систему, необходимо тщательно изучить алгоритм работ, пошагово переходя от одного этапа к следующему:

  1. Первым делом следует выполнить монтаж микропроцессорного блока. Его размещают либо в салоне, либо багажнике, предварительно выбрав скрытое и изолированное от посторонних глаз место. Выбирая первый вариант монтажа, следует снять декоративную облицовку в салоне или установить модуль под приборной панелью. Убедитесь, что деталь надежно закреплена и не будет двигаться при езде.
  2. В моторном отсеке следует установить сирену. Специалисты запрещают выполнять монтаж вблизи блока цилиндров, т.к. под воздействием высокой температуры прибор деформируется. Вместо этого нужно отдавать предпочтение изолированному от влаги месту. Для фиксации сирены используются кронштейны или другие крепежные элементы. После завершения монтажных работ остается убедиться, что к устройству невозможно будет добраться из-под днища транспортного средства.
  3. На следующем этапе водителю необходимо закрепить температурный датчик и патрубок охладительной системы. Это позволит точно следить за состоянием температуры двигателя. Нельзя устанавливать деталь возле выпускного коллектора. При проведении монтажных работ не разрешается сдавливать корпус датчика с помощью болтов.
  4. На лобовом стекле нужно закрепить модуль антенны с трансивером и светодиодом. Важно не размещать его возле металлических деталей или электронных узлов. Светодиод должен размещаться в видимом месте, чтобы водитель смог определить тревожный сигнал с большого расстояния.
  5. При наличии GSM-модуля придется самостоятельно установить его, используя скрытое место. Деталь соединяют с 3-контактной колодкой блока управления с помощью специального кабеля.
  6. В салоне фиксируют аварийную кнопку.
  7. На последнем этапе следует проложить кабели и соединить их с микропроцессорным модулем.

Типичные ошибки установки

В процессе монтажа сигнализации Старлайн E90/E90s водители часто допускают такие ошибки:

  • Устанавливают температурный датчик на цилиндровую головку. Единственным допустимым способом размещения является установка на магистраль охладительной системы. Любые другие варианты не разрешены.
  • Монтируют элементы проводки возле катушки зажигания и кабелей под высоким напряжением. Подобные действия приводят к образованию помех и сбоям в работе системы.
  • Размещают антенну с трансивером возле электронных приборов или металлических конструкций.

Инструкция по эксплуатации

Чтобы научиться запускать систему с брелока автоматической «сигналки» Starline E90, инструкцию по эксплуатации стоит тщательно изучить. Перед включением системы следует установить элементы питания в специальный отсек с крышкой. Дальше стоит разобраться с базовыми командами, индикациями и особенностями программирования.

Базовые команды

Руководство по использованию подробно описывает назначение клавиш и базовые команды, которые они выполняют. Чтобы открыть меню базовых настроек, на коммуникаторе нажимается кнопка 4 и удерживается в течение нескольких секунд. Брелок должен издать 2 продолжительных и 2 коротких сигнала, а на мониторе появится меню выбора настроек. Назначение кнопок выглядит следующим образом:

  • F1 — выбор настроек даты и времени.
  • F2 — включение будильника.
  • F3 — выбор настроек таймера.
  • F4 — изменение показателей громкости и выбор мелодии для брелока.

Индикация активных режимов

На монохромном дисплее пейджера находится множество индикаций, которые имеют разные значения. В их числе:

  • Индикация функции автозапуска двигателя по таймеру обратного отсчета.
  • Периодический старт.
  • Запуск по показателям температуры.
  • Поддержка сервисного режима.
  • Поддержка турботаймера.
  • Активация блокировки.
  • Проверка температурных значений.
  • Проверка заряда элементов питания.
  • Отображение функции антиограбления.
  • Индикация открытия/закрытия дверей.
  • Отображение текущего времени и др.

Программирование курсорным способом

Чтобы открыть меню курсорного программирования, следует нажать на кнопки 2 и 3, удерживая их до появления сигнала. После этого курсором выбирается первый индикатор.

Программирование пин-кода

Чтобы выполнить программирование пин-кода, следует руководствоваться таблицей, в которой указаны все официальные сведения. В модели E90 допускается использование цифр 1-6 в пароле. Пароль может быть 3-значным и содержать до 256 комбинаций.

Как включить звук на брелке сигнализации

Чтобы включить звук, достаточно нажать первую кнопку на ребре пейджера.

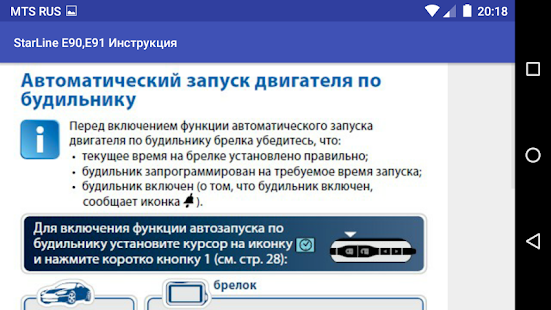

Как включить автозапуск

Чтобы активировать дистанционный запуск, позволяющий удаленно завести машину с включенной сигналки, используя брелок, следует выполнить настройку автозапуска и нажать кнопки 1, пока не прозвучит звуковое оповещение. Дальше следует выбрать способ включения двигателя внутреннего сгорания:

  • Запуск по температуре движка или данным температурного датчика в салоне.
  • По таймеру обратного отсчета, который настраивается действиями пользователя.

Процесс настройки сигнализации Старлайн только изначально может показаться сложным. Если разобраться в базовых функциях и инструкции по эксплуатации системы, какие-либо проблемы с управлением исчезнут.

Автосигнализациия StarLine E90 GSM. Описание, технические характеристики, фотографии.

КОМПЛЕКТАЦИЯ АВТОСИГНАЛИЗАЦИИ
Тип брелока ЖК индикатор
Количество брелков управления 1 с ЖК + 1 односторонний
Чехол для брелка нет
Метка нет
Основной блок 1
Сирена нет
Датчик удара 2-х уровневый встроенный цифровой
Датчик движения (объёма) нет
Датчик наклона\перемещения есть, встроенный
Температурный датчик нет
Модуль приема/передачи есть
Кнопка-переключатель Valet есть
Кнопка-переключатель Anti-Hi-Jack нет
Светодиодный индикатор есть
Количество концевых выключателей (шт) 1
Комплект для монтажа минимальный
Количество жгутов проводов (шт) 2
Количество инструкций 1 по установке + 1 по эксплуатации
Язык инструкций русский
Краткая памятка владельцу есть
Наклейки на стекло нет
ОХРАННЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Двухсторонняя связь между брелком и авто есть
Количество охранных зон 7
Режим Valet есть, вкл. с брелка
Режим пассивного иммобилайзера есть
PIN код есть, выключением зажигания после нужного кол-ва вспышек светодиода
Anti-Hi-Jack есть, вкл. с брелока + автоматический режим
Отключение датчиков при постановке на охрану есть, полное отключение или только предупредительная зона
Раздельное открывание дверей нет
Охрана автомобиля с заведенным двигателем есть, без ключа в замке зажигания
Пассивная постановка в охрану есть, вкл. программированием
Автовозврат в охрану есть
Обход неисправных зон есть
Память тревог есть, с указанием зоны
Количество блокировок двигателя 2
Количество встроенных блокировок двигателя нет
Количество внешних блокировок двигателя (шт.) 1НЗ + 1прогр = 2 шт
Цифровая блокировка двигателя опция
Вход для дополнительного датчика есть
Вход для концевиков капота/багажника есть, отдельные для капота и багажника
Количество выходов на световую сигнализацию 2 силовых до 7.
5А на канал
«Бесшумная охрана» есть
Режим «паника» есть
Состояние после перерыва питания возврат в предыдущее состояние
Управление замками дверей при вкл\выкл зажигания есть
СЕРВИСНЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Количество дополнительных каналов 5 программируемых
Выходы управления центральным замком есть, слаботочный, 200 мА
Выход на замок багажника программируемый, слаботочный до 200 мА
Выход на контроллер стеклоподъемников есть, через программируемый доп. канал
Функция «Комфорт» есть, вкл. программированием
«Свободные руки» нет
«Вежливая подсветка салона» нет
«Поиск на стоянке» есть, световые и звуковые сигналы
Закрытие замков дверей после набора скорости нет
Бесшумная постановка\снятие с охраны
есть
«Ловушка для злоумышленника» нет
Алгоритм программирования сигнализации кнопкой Valet + брелок
Выбор длительности импульсов на Ц. З. (сек) 0,8/3,6/30/2х0.8
Выход на дополнительный пейджер есть, разъем для GSM-модуля
Вызов владельца к автомобилю есть, кнопкой на антенном модуле из салона
Подключение к «ручнику» есть
Поключение к педали тормоза есть
ФУНКЦИИ БРЕЛКА И РАДИОКАНАЛ
Дальность оповещения (метров) 2000
Дальность управления (метров) 800
Тип управляющего кода диалоговый
Контроль канала связи есть, программируемый через 3,5,7 мин
Несущая частота радиоканала (мГц) 433,92
Поставка и снятие с охраны разными кнопками
Количество кнопок брелка 4
Количество зон охраны, индицируемых на брелке 8
Вибро-режим в брелке есть
Подсветка ЖК-дисплея брелока есть
Режим напоминания о пропущенной тревоге на брелке есть, иконка
Часы в брелке есть
Будильник в брелке есть
Индикация температуры в салоне автомобиля есть
Индикация напряжения аккумулятора автомобиля нет
Индикация разряда батареи брелка есть
Элемент питания брелка с обратной связью 1. 5В (1 батарейка ААА)
Максимальный радиус действия одностороннего брелка 15
Элемент питания брелка без обратной связи CR2450
Максимальное количество брелков 4
Блокировка кнопок брелка есть
ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК (ТУРБО)
Дистанционный запуск двигателя есть
«Турботаймер» есть, вкл. программированием
Автозапуск двигателя по таймеру через каждые 2
Автозапуск двигателя по температуре в салоне есть
Автозапуск по температуре двигателя есть
Автозапуск по напряжению бортовой сети нет
Автозапуск по будильнику есть
Запуск двигателя с внешнего устройства есть
Время прогрева двигателя после запуска (мин. ) 10/20/30/не ограничено
Программная «нейтраль» для МКПП есть
Контроль работы двигателя по генератору/уровень напряжения/тахометр
Поддержка автозапуска для дизеля (сек.) есть
Время работы стартера при запуске двигателя (сек.) 0,8/1,2/2,0/6,0
Длительность работы турботаймера (мин.) 1/2/3/4
ОБЩИЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение питания 9-18
Ток потребления (мА) до 25
Диапазон рабочих температур (град С) от -50 до +85
Габаритные размеры центрального блока (мм) 130х60х15
Страна изготовитель Россия
Сайт фирмы-производителя www. ultrastar.ru
Гарантия (мес.) 12
учет задержки салонного света (сек) 5/30/60
работа с кнопкой запуска двигателя ENGINE есть
силовое реле (шт) 1
интегрированный GSM-модуль есть
управление штатной охранной системой Slave нет
ФУНКЦИИ ТЕЛЕМАТИКИ
управление по GSM есть

Основные функции автосигнализации Starline E90

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки, цифровые радиореле StarLine R2 (опция).
• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.
• Зажигание — вход контроля цепи зажигания.
• Кузов — двухуровневый датчик удара, датчик наклона.
• Внутреннее пространство салона — дополнительный датчик (опция).

Защищенность сигнализации

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.
• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.
• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.
• Прерывание сигналов тревоги без выключения режима охраны.
• Ограничение количества циклов сигналов тревоги от датчиков.
• Автоматический контроль канала связи.

Защитные и противоугонные функции сигнализации

• Режим охраны со звуковыми и световыми сигналами тревоги.
• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем (основной брелок).
• Бесшумное включение/выключение режима охраны.
• Режим бесшумной охраны.
• Режим охраны с работающим двигателем.
• Влючение/выключение охраны без использования брелка.
• Автоматический возврат в режим охраны при случайном выключении.
• Автоматическое включение режима охраны.
• Режим иммобилайзера.
• Режим антиограбления.
• Режим «паника».
• Программируемый персональный код экстренного выключения режима охраны.
• Блокировка двигателя и её сохранение при демонтаже автосигнализации.
• Программируемое 2-шаговое выключение блокировки двигателя.

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.
• Индикация причин срабатывания автосигнализации по 11 зонам охраны.
• Индикация состояния автосигнализации светодиодом и на дисплее брелка.
• Индикация факта срабатывания автосигнализации звуковыми сигналами.
• Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их отключении.
• Светодиодная индикация исправности концевых выключателей
• Брелок с интуитивно понятным дисплеем.
• Комфортная подсветка дисплея.
• 3 различных звуковых режима и виброрежим работы брелка.
• Просмотр истории тревог.

Сервисные функции сигнализации Starline E90

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.
• Выбор громкости сигналов подтверждения включения/выключения охраны.
• Дистанционное отключение датчика удара/наклона и дополнительного датчика по уровням в режиме охраны.
• Дистанционное управление центральным замком.
• Управление центральным замком от замка зажигания.
• Двухшаговое отпирание замков дверей.
• Двухимпульсное запирание замков дверей.
• 6 каналов управления дополнительным оборудованием.
• Контроль напряжения аккумулятора автомобиля.
• Раздельная индикация температуры в салоне и под капотом автомобиля.
• Возможность реализации функции «комфорт».
• Функция вызова из автомобиля.
• Световая сигнализация открытых дверей.
• Режим турботаймера.
• Дистанционное программирование функций и брелков.
• Сервисный режим.
• Управление освещением салона автомобиля.
• Режим вызова из автомобиля.
• Защита от случайного нажатия кнопок брелка.
• Запись новых брелков и удаление утерянных брелков из памяти системы.
• Индикация текущего времени, будильник, таймер обратного отсчета.
• Индикация разряда элемента питания основного брелка.
• Возможность совместной работы с GSM модулями StarLine M20 и StarLine M30 (управление автосигнализацией и контроль её состояния по GSM каналу).

Функции запуска двигателя

• Дистанционный запуск/продление работы/остановка двигателя.
• Автоматический запуск двигателя по температуре, будильнику или периодический запуск каждые 2, 4, 6, 8 ….. 24 часа.
• Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп».
• Выбор типа двигателя: бензин/дизель.
• Выбор типа трансмиссии: автоматическая/ручная.
• Контроль работы двигателя по сигналам таходатчика, генератора или напряжению бортовой сети.
• Защита от перекрутки стартера при запуске двигателя.
• Индикация оставшегося времени работы запущенного двигателя на дисплее брелка.

Брелки управления автосигнализацией Starline E90

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при:
– срабатывании датчиков и возникновении тревоги;
– выполнении команд, переданных с других брелков;
– изменении режимов работы и функций сигнализации.

При этом на дисплее отображается текущее состояние сигнализации, включаются звуковые и вибросигналы и подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, включенном будильнике, таймере, напряжении АКБ, температуре двигателя и салона автомобиля.

Скачать инструкции по установке и эксплуатации автосигнализации Starline E90

Сигнализация StarLine E90: установка в спб

Основные параметры
Метка авторизации?Сигнализация комплектуется миниатюрной беспроводной меткой которая служит для авторизации пользователя, а также снятия/постановки системы в режим охраны.Нет
GSM-модуль?Сигнализация с интегрированным или дополнительным GSM-модулем который позволяет реализовать двухстороннюю связь с автомобилем посредством сотовой связи. Радиус действия двухсторонней связи ограничивается лишь покрытием сотовой сети. При возникновении нештатных ситуаций система оповещает владельца посредством звонка или СМС сообщения. Опционально
С автозапуском?Охранная система позволяющая реализовать дистанционный или автоматический запуск двигателя автомобиля руководствуясь определенными, программируемыми параметрами такими как: определенный интервал времени, температура двигателя, напряжение АКБ. Реализация данной функции в автомобиле позволяет прогреть автомобиль в холодное время года и остудить в жару, и все это не выходя из дома.Да
GPS приемник?Интегрированный или дополнительно подключаемый GPS приемник позволяет отслеживать перемещение транспортного средства в реальном времени на специализированных мониторинговых сервисах или в мобильном приложении. Нет
Управление штатным ключом?Возможность системы включать/выключать режим охраны с штатного ключа автомобиля (при условии если автомобиль оснащен функцией дистанционного открытия/закрытия дверей со штатного ключа). Брелок сигнализации при этом выступает в роли беспроводной метки, при его отсутствии автомобиль откроется но режим «Охрана» не отключится.Нет
CAN-шина?Возможность сигнализации подключаться по цифровой шине к автомобилю. Данная функция позволяет установить сигнализацию в авто с минимальным вмешательством в электронную систему, а также получить дополнительный набор сервисных функций. Нет
Питание 24 вольта?Возможность сигнализации работать на грузовой и специальной технике с бортовым напряжением 24 вольта. Нет
Авторизация по PIN коду?Авторизация владельца путем введения персонального кода на штатных кнопках автомобиля. Может использоваться как дополнительный фактор защиты при утрате брелка или ключа от авто. Нет
Bluetooth технология?Возможность системы взаимодействовать с различными устройствами по технологии Bluetooth 4.2. В качестве таких устройств могут быть bluetooth-метки авторизации, либо смартфон владельца с предустановленным, специализированным приложением.Нет
Блокировка двигателя цифровым релеНет
Брелок
Количество брелков2
Количество меток4
Тип индикатора брелкаЖК дисплей
Контроль нахождения брелка в зоне видимости?Индикация на ЖК экране уровня сигнала связи между брелком и блоком сигнализации. Да
Вибро режим в брелкеНет
Чехол на брелокНет
Индикация напряжения бортовой сети на брелкеНет
Характеристики системы
Система кодирования?Система кодирования сигнала передающегося от брелка к блоку сигнализации. Различают статический код (появился одним из первых, легко поддается считыванию и электронному взлому, на данный момент не используется), динамический код (среднее сопротивление радиоэлектронному взлому, используется на некоторых моделях недорогих устройств) и диалоговый код (самый современный вариант кодирования сигнала, не поддается сканированию и воспроизведению на стороннем устройстве, используется на большинстве современных сигнализаций).диалоговая
Использование смартфона в качестве метки?Возможность системы воспринимать смартфон со специально установленным приложением в качестве метки авторизации владельца. Смартфон должен поддерживать технологию Bluetooth 4.2.Нет
Датчик удара и его тип2-х уровневый интегрированный
Температурный датчик салонаНет
Температурный датчик двигателяЕсть
Диапазон рабочих температур (град.)-50 — +85
Страна изготовительРоссия
Сервисные функции автосигнализации
PIN код аварийного отключения?Данная функция служит для аварийного снятия с охраны автомобильной сигнализации в случае невозможности отключить режим охраны штатными способами. PIN код бывает программируемым (владелец может сам задать нужный код на свое усмотрение) и индивидуальным (поставляется в комплекте с сигнализацией, без возможности изменения, для каждого изделия персональный).Да
Отключение датчиков при постановке на охрану?Данная функция, предназначена для временной деактивации датчиков удара и объема при постановке автомобиля на охрану. Отключение датчиков при постановке на охрану бывает особенно полезно при неточной настройке и парковке автомобиля в людном месте.Есть
Открытие только двери водителя при снятии с охраны?Возможность поэтапного открытия дверей автомобиля. При однократном нажатии кнопки на брелке сначала открывается водительская дверь, при повторном нажатии открываются остальные двери.Есть
Охрана автомобиля с заведенным двигателем?Данная функция полезна зимой она дает возможность завести автомобиль для прогрева, затем поставить его на охрану с брелка и отлучится на непродолжительное время не опасаясь за безопасность транспортного средства.Есть
Пассивная автопостановка на охрану?Возможность охранной системы автоматически переходить в режим охраны после того как выключено зажигание и закрыты все двери автомобиля.Нет
Перепостановка на охрану?Возможность сигнализации возвращаться в режим охраны по истечении 60 секунд после ошибочного нажатия кнопки на брелке. (если в течении этого времени не произошло открытие дверей, багажника или включения зажигания)Есть
Память тревог?Данная функция позволяет увидеть, срабатывала ли автосигнализация за время отсутствия владельца.Есть
Управление по W-bus?Возможность управления предпусковыми подогревателями Webasto и Eberspacher по цифровой шине W-busНет
Управление замком капота?Возможность устройства открывать и закрывать дополнительно установленный электро-механический замок капота. Превращая подкапотное пространство автомобиля в своеобразный сейф.Нет
Максимальное количество кнопок для авторизации по PIN23
Автозапуск и Турботаймер
Автоматический запуск двигателя в указанное время?Возможность автоматического запуска двигателя по таймеру в предварительно указанное время.Да
Автоматический запуск двигателя по напряжению бортовой сети?Возможность сигнализации контролировать напряжение в сети автомобиля и в случае падения напряжения ниже заданного уровня включать двигатель авто для подзарядки АКБ. Нет
Автоматический запуск двигателя по температуре в салоне (град.)?Двигатель автомобиля запускается в автоматическом режиме при достижении заданной температуры в салоне транспортного средства.Нет
Режим «турботаймера»?Данный режим применяется только в турбированных автомобилях и предназначается для плавного и равномерного охлаждения турбины, что позволяет продлить срок ее службы. Принцип работы сводится к задержке выключения двигателя после поездки для того, чтобы мотор несколько минут поработал на холостых оборотахДа
Бесключевой обход штатного иммобилайзера?Технология позволяющая осуществить обход штатного иммобилайзера автомобиля основываясь на аппаратных и программных средствах сигнализации. Т.е. владельцу транспортного средства не нужно прятать ключ или чип иммобилайзера в салоне авто для того чтобы реализовать функцию автозапуска двигателя.Нет
Приложение
Постановка и снятие с охраны из приложенияНет
Запуск двигателя (если функция реализована)?Дистанционный запуск двигателя из приложения. Нет
Перевод в сервисный режим?Перевод системы в сервисный режим из мобильного приложения.Нет
Поиск автомобиля?Определение местоположения автомобиля в приложении.Нет
Настройка датчиков удара, наклона, перемещения?Настройка чувствительности датчиков из приложения.Нет
отображение баланса в приложении?Отображение баланса сим-карты в мобильном приложении.Нет
Отображение напряжения аккумулятораНет
отображение уровня топлива?Отображение уровня топлива в мобильном приложении.Нет
Отображение температуры двигателя?Отображение температуры двигателя в мобильном приложении.Нет
Отображение температуры салона?Отображение температуры салона в мобильном приложении.Нет
Мониторинг?Полноценный мониторинг в приложении с отображением треков.Нет
Управление подогревателями из приложения?Управление подогревателями Webasto и Eberspacher из мобильного приложения. Нет
LBS позиционирование?LBS позиционирование, это определение местоположения по базовым станциям сотового оператора. Точность такого определения, сильно зависит от плотности вышек, так в центре города это может быть до 50 метров, а в пригороде 100-5000 метров.Нет
Другие параметры
2 Sim-картыНет
автономное питаниеНет
LoRa технологияНет
управление по Bluetooth-соединению с растояния 50-70 метровНет
совместимые модулиВозможна

Старлайн Е90 Обзор сигнализации, StarLine E90




В автосигнализации StarLine E90 Dialog реализованы самые новейшие научные разработки компании УльтраСтар. Система обладает усовершенствованным диалоговым кодом авторизации 128 бит, повышенной помехозащищённостью и увеличенным радиусом действия обратной связи до 2000 м.

  УДАРОПРОЧНЫЙ БРЕЛОК. Брелок StarLine E90 имеет инновационную ударопрочную конструкцию, эргономичный дизайн и внутреннюю защищенную антенну





Отличительной особенностью систем нового поколения является исполнение базового блока на единой платформе, что позволяет дополнять сигнализацию StarLine E90 опциями по желанию заказчика. Т.е. в систему может быть добавлен CAN — модуль, GPS — приёмник и GSM — модуль позволяющий управлять сигнализацией через сотовых операторов.

Для владельцев смартфонов на базе Android или iPhone разработано приложение «Телематика», позволяющее наглядно и удобно управлять охранной системой (при наличии опции — GSM модуль), а так же видеть в реальном времени местонахождение автомобиля на карте.

В Старлайн Е 90 Диалог реализована новая технология электронных ключей, позволившая уменьшить габариты базового блока и увеличить срок службы системы в отличии от ранее используемых ключей на базе силовых реле.

Установка сигнализации StarLine E90 упрощена за счёт применения гибких каналов FLEX, которые могут быть настроены под разные особенности автомобильной электроники.

Впервые в бюджетной модели реализована функция контроля канала связи. Теперь при удалении от автомобиля Вы всегда сможете контролировать зону приёма сигнала.

Снижено энергопотребление системы, что очень актуально при редком использовании авто.

В StarLine E90 встроен 3-х осевой датчик наклона и удара отслеживающий перемещения авто в пространстве такие как, поддомкрачивание или эвакуация. Имеет удобный дистанционный интерфейс настроек на брелке.







Схема подключения StarLine E90





Система имеет возможность совместной работы с автомобилями обладающими кнопкой СТАРТ/СТОП.

После проведения тестовых испытаний, о StarLine E90 отзывы были только положительными.

Старлайн Е90 имеет возможность установки на автомобили как с бензиновым, так и с дизельным двигателем, а так же АКПП или МКПП.


Комплектация StarLine E90

  • центральный блок сигнализации
  • 1 брелок с двусторонней связью с ЖКИ
  • 1 брелок с двусторонней связью без ЖКИ
  • приемопередатчик
  • кнопка капота
  • светодиод
  • сервисная кнопка
  • комплект проводов
  • датчик температуры двигателя
  • инструкция по установке
  • инструкция по эксплуатации
  • памятка пользователя
  • реле блокировки с колодкой

Рекордная энергоэкономичность StarLine благодаря использованию запатентованных прогрессивных технологий и программных решений

Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

StarLine E90 предназначен для суровых климатических условий в диапазоне температур от минус 50 до плюс 85 °С

Интегрированный 3-х осевой датчик наклона и удара с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля.

StarLine E90 уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному узкополосному трансиверу

Автосигнализация «Старлайн Е90»: установка и отзывы

Сигнализация выпущена в 2013 году, до сих пор не теряет актуальности по своим технико-эксплуатационным и функциональным качествам. Модель относится к системам безопасности телематики, что выгодно отличает ее от большинства отечественных разработок. Более того, даже на фоне полноценной автосигнализации с обратной связью комплект Starline E90 выглядит привлекательнее благодаря интеллектуальной функции автозапуска, CAN-интерфейсу и опции Super Slave.

Общие требования к установке

Установка сигнализации допускается только в транспортных средствах, напряжение бортовой сети в которых составляет 12 В. Перед установкой следует проверить электрооборудование в салоне, качество проводки, наличие изоляционных оболочек и работоспособность аккумуляторного блока. Если планируется внедрение новых электрических цепей, то рекомендуется делать это на максимально допустимом расстоянии от устройств, которые потенциально могут стать источниками электрических помех.То же касается и отопительного оборудования. Тепловое и электромагнитное излучение отрицательно сказывается на работе системы «Starline E90». В инструкции также указаны риски прокладки новых сетей в зонах работы механических органов транспортного средства. Провода следует прокладывать таким образом, чтобы они не касались педалей, рулевого башмака и рукоятки коробки передач. В случае будущей интеграции дополнительных реле управления предусмотрите шунтирование диодов.

Размещение компонентов Starline E90

Основные функциональные элементы данной системы автосигнализации включают центральный блок, датчики, приемник сигнала и сирену.Блок управления установлен на панели приборов станка. Необходимо заранее определить место, в котором будет возможность крепления коробки с помощью профильных металлических скоб. Также следует учитывать, что правильная работа этого компонента возможна только при отсутствии сильных вибраций и прямого воздействия электромагнитного излучения. Чтобы свести к минимуму вибрацию, установку Starline E90 желательно производить с использованием демпфирующего материала.Например, мягкая накладка под монтажные профили снизит воздействие вибрации при движении автомобиля.

Что касается датчиков, то они расположены в этих точках безопасности — в области окон и дверей. Датчик температуры может располагаться где угодно, но так, чтобы на него не влияли теплые потоки систем отопления. Далее можно переходить к размещению антенны Starline E90, которая будет отвечать за обмен сигналами с пользователем. Оптимальное место для установки ресивера — возле лобового стекла, но как можно выше.Для крепления используется полный набор инструментов. Сирена сигнализации размещена в моторном отсеке. Чтобы не допустить ее затопления водой, конструкцию кладут рогом вниз.

Подключение к электросети

В первую очередь необходимо подключить массу blackwire. Он фиксируется в соответствующем релейном разъеме с помощью комплектной гайки. Используйте винты, чтобы закрепить провод к металлическим частям корпуса, запрещает инструкция. При этом между выводами и крепежом не должно быть пластиковых элементов, иначе есть риск прерывания контакта.При размещении провода в моторном отсеке его следует обработать антикоррозийными средствами. После этого можно переходить к подключению «Старлайн Е90» к цепи 12 В. Для этого используются красные провода, один из которых будет подключен к модулю реле. Также можно использовать нестандартные провода — главное, чтобы они имели сечение не менее 6 мм2. Подключение осуществляется напрямую к аккумулятору.

Организация работы CAN-шины

Возможность использования данного интерфейса не может быть реализована в каждой машине.Поэтому изначально стоит подготовиться к использованию альтернативного подключения торцевых выводов с помощью синего и зеленого комплектных проводов. В будущем брелок «Starline E90» позволит осуществлять связь с охранными узлами системы через главное реле. Что касается CAN-модуля, то он вводится в инфраструктуру двумя или одним кабелем — опять же, в зависимости от возможностей конкретного транспортного средства. Подключение осуществляется с одной стороны к центральному блоку, а с другой — через реле к шине, питание концевых выключателей осуществляется от дверей, капотов, окон и других точек безопасности.

Установка завершена

После выполнения операций по установке и подключения основных функциональных блоков следует сразу же проверить исправность звуковой и световой индикации. Сигнализация обязательно должна сопровождаться работой оптики. Затем проверяется работоспособность охранного режима «Старлайн Е90». В инструкции указано, что для основных настроек сигнализация должна срабатывать при открытии багажника, капота и дверей. В зависимости от настройки концевых выключателей сигнализация может срабатывать при включении зажигания, отключении тормоза и нажатии педали.Помимо проверки работоспособности установленной системы, снова необходимо провести аудит общего состояния бортовой сети с электрооборудованием.

Положительные отзывы о системе

Хотя данный комплекс в данный момент нельзя назвать инновационным, сочетание широкого набора современных функций является его главным преимуществом, судя по отзывам многих владельцев. Отмечают и систему автозапуска, и наличие эффективных датчиков, а также возможность управления каналом GSM и другими телематическими опциями.Казалось бы, с такой нагрузкой система должна стать серьезной нагрузкой на аккумулятор. Но пользователи автосигнализации Starline E90 в список своих достоинств включают энергоэффективность. С точки зрения механической надежности комплект оценивается нейтрально, но также не вызывает существенной нарекания.

Отрицательный отзыв

И все же многофункциональность устройства не позволила разработчикам полностью исключить определенные конфликты в электрической начинке. В первую очередь, некоторые пользователи сигнализации сигнализируют о нестабильности функции автозапуска, которая блокируется иммобилайзером. Чтобы исключить ошибки в работе этого компонента, необходимо установить дополнительные краулеры-блокировщики. Также есть отзывы о «Starline E90», в которых критикуется качество приема сигнала. По официальным данным, радиоприем должен осуществляться в радиусах 800 и 2000 м соответственно для обмена управляющими сигналами и оповещениями. Но в обоих случаях реальные диапазоны ограничиваются меньшими расстояниями. Современный дизайн устройства и его компактность нельзя отнести к недостаткам.

Наконец

Данный сигнальный пакет является оптимальным представителем среднего класса телематических систем безопасности по цене и функциональному наполнению. Если вам нужен комплекс, в котором есть технологически продвинутое средство защиты автомобиля, то найти это решение на рынке непросто. С другой стороны, автосигнализация «Starline E90» требует дополнительной настройки. Это увеличивает стоимость системы безопасности, может доставить определенные неприятности в эксплуатации. Поэтому данный пакет рекомендуется только пользователям, знакомым с нюансами автомобильной электротехники, использования телематических устройств.

Сигнализация StarLine E90 купить в Запорожье

Новинка 2012 года. Охранно-телематический комплекс с интеллектуальным автозапуском, не сканируемый диалоговым кодом управления, 128-канальный помехозащищенный трансивер с дальностью до 2000 м, ударопрочный. брелок управления. ТЕЛЕМАТИКА. Возможность установки опционально GSM-GPRS, GPS-ГЛОНАСС телематического модуля позволяет определять координаты автомобиля, управлять дистанционно

ДИАЛОГОВАЯ ЗАЩИТА. Диалоговый код управления StarLine E90 с индивидуальными ключами шифрования 128 бит исключает интеллектуальное электронное взлома
ЗАЩИТА ОТ ПРЕПЯТСТВИЙ.StarLine E90 уверенно работает в условиях экстремального городского радиошума, благодаря уникальному 128-канальному узкополосному трансиверу
CAN Telematics. Возможность установки опционального CAN-модуля обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шиной CAN
УПРАВЛЕНИЕ С ТЕЛЕФОНА. Возможность установки опционального GSM-модуля позволяет управлять охранными и сервисными функциями, а также получать уведомления о состоянии защиты на ваш мобильный телефон
AUTOSTART. Интеллектуальный автостарт позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время.
КОНТРОЛЬ КАНАЛА СВЯЗИ. Автоматический контроль канала связи брелка в зоне действия приемопередатчика охранной сигнализации обеспечивает проверку нахождения
УДАРОПРОЧНЫЙ ШАРМ. Брелок StarLine E90 имеет инновационный ударопрочный дизайн, эргономичный дизайн и внутреннюю защищенную антенну
TEMPERATURE. StarLine E90 предназначен для тяжелых климатических условий в диапазоне температур от минус 50 до плюс 85 ° С.
ДАТЧИК УДАРА И НАКЛОНА.Осевой датчик наклона и удара интегрированный 3-х с дистанционным управлением. Регистрирует поддомкрачивание и эвакуацию автомобиля.
ПАТЕНТНАЯ ЗАЩИТА. Технические решения и авторские разработки StarLine защищены патентами и авторскими свидетельствами

Комплектация:
центральный блок сигнализации
1 брелок с двухсторонней связью с ЖКИ
1 брелок с двусторонней связью без трансивера ЖКИ

кнопка капота
светодиод
сервисная кнопка
комплект проводов
датчик температуры двигателя
инструкция по установке
инструкция по эксплуатации
инструкция пользователя
реле блокировки с колодкой

Технические характеристики:
• Несущая частота радиосигналов управление от 433,05 до 434,79 МГц
• Количество радиоканалов управления 128
• Максимальный радиус действия основного брелка при передаче команд управления 800 м
• Максимальный радиус действия основного брелка при приеме сигналов оповещения 2000 м
• Максимальный радиус действия дополнительного брелка 1 5 м
• Датчик удара / наклона типа интегрированный трехосевой акселерометр
• Рабочая температура от -40 до -850С
• Напряжение питания постоянного тока 9 — 18 В
• Ток, потребляемый системой сигнализации в режиме защиты не более 26 мА

Как купить винты для номерного знака BMW

Обновлено: 22 августа 2020 г. , автор: Phil

Ваш автомобиль заслуживает лучшего.

Комплект для крепления заднего номерного знака из нержавеющей стали с защитой от краж, 21 шт., Для BMW

. Неважно, водите ли вы подержанную Toyota за 10 000 долларов или новый Porsche за 90 000 долларов. . В большинстве случаев это означает дешевые винты из оцинкованной стали с минимальной коррозионной стойкостью и еще меньшей привлекательностью для глаз.

Это руководство пытается раскрыть тайну покупки винтов для номерных знаков и установки передних и задних номерных знаков.В нем также кратко рассматриваются современные тенденции в области кронштейнов для номерных знаков, «перемещающих устройств» и «защищенных от несанкционированного доступа» креплений.

Большая часть представленной здесь информации основана на нашем опыте работы с автомобилями BMW, но те же общие принципы применимы к любому аппаратному обеспечению номерного знака для любого автомобильного применения.

Винты для номерного знака Типы

Сравнение винтов заднего номерного знака BMW
Слева направо: винт с полукруглой головкой из оцинкованной стали BMW OEM, винт с полукруглой головкой из нержавеющей стали 316, винт с головкой под торцевой ключ из нержавеющей стали 316, винт с полукруглой головкой из нержавеющей стали 18-8 с черной оксидной пленкой, нержавеющая сталь 18-8 Винт Torx с полукруглой головкой, винт с плоской головкой из нержавеющей стали 316.

Метрическая система против стандартной (британской) меры

Из Википедии:

Метрическая система была официально разрешена для использования в Соединенных Штатах с 1866 года, но она остается единственной промышленно развитой страной, которая не приняла метрическую систему в качестве официальной системы измерения. Многие источники также называют Либерию и Бирму единственными странами, которые этого не сделали. Хотя Соединенное Королевство использует метрическую систему для большинства официальных целей, использование имперской системы измерения, особенно для домашнего использования, широко распространено и разрешено законом.

Итак, если вы не водите машину, произведенную в Либерии, Бирме или США, вам, вероятно, понадобятся метрические крепежные детали. Исключением могут быть некоторые британские автомобили, которые, по-видимому, используют смесь метрической и стандартной системы (см. Рисунок).

Характеристики крепежного винта с метрической системой измерения

Что означает «M5x0,8 x 12 мм»?
  • M5 = метрический диаметр винта 5 мм
  • 0,8 = шаг резьбы в миллиметрах (расстояние между резьбами)
  • 12 мм = длина винта (за исключением винтов с плоской головкой, измеренная из-под головки винта)

Также вы можете приобрести саморезы метрические (для листового металла). Однако, поскольку мы обычно не вкручиваем этот тип винта в металлическую гайку или резьбовую вставку, «метрическая» спецификация не имеет большого значения, когда речь идет о винтах для листового металла.

Это «болт» или «винт»?

Это различие более точно определяется тем, как используется застежка, а не тем, как она выглядит. Если крепежный винт требует гайки для скрепления двух или более объектов вместе, это обычно называется болтом. Если свободной гайки нет, было бы разумнее назвать ее винтом. Саморезы почти всегда называют «саморезами».”

Крепежные материалы

Обычная сталь

Этот малопрочный металл общего назначения часто покрывается цинком для обеспечения минимальной устойчивости к ржавчине (см. Ниже).

Легированная сталь

Сильно закаленный и обычно покрытый черной оксидной пленкой и / или маслом. Обладает небольшой устойчивостью к коррозии.

Оцинкованная сталь

Низкоуглеродистая сталь общего назначения. Относительно недорого, цинковое покрытие обеспечивает умеренную коррозионную стойкость, подходящую для использования в помещении или в других сухих условиях.Цвет может быть либо голубоватым, либо желтым, в зависимости от конкретного процесса.

Сталь с хромовым и никелевым покрытием

Гладкий и полированный внешний вид. Покрытие обеспечивает умеренную коррозионную стойкость.

Тип 304 из нержавеющей стали (A2, 18/8)

Обладает очень хорошей коррозионной стойкостью, что делает его пригодным для наружного применения. Дороже, чем оцинкованная сталь.

Тип 316 Нержавеющая сталь (A4)

Более устойчива к коррозии, чем нержавеющая сталь 304.Выдерживает растворители и точечную коррозию, вызванную хлоридом, серой и суровыми условиями окружающей среды. Обычно называется нержавеющей сталью «морского качества».

Латунь и бронза

Медные сплавы с хорошей коррозионной стойкостью. Отличный проводник электричества, он обычно мягче стали и нержавеющей стали. Эти материалы, более дорогие, чем сталь, обычно используются в декоративных целях.

Алюминий

Обладает умеренной устойчивостью к коррозии. Он немагнитен и в три раза легче стали.

Титан

Устойчив к коррозии в соленой воде и более стойким к химическим веществам, чем нержавеющая сталь. Титан чрезвычайно прочен, но на 40% легче стали.

Пластик

Не беспокойтесь. Пластиковые винты имеют определенную косметическую привлекательность и не ржавеют, но головки отламываются при малейшем затягивании. Нейлон лишь ненамного прочнее. Если вы настаиваете на неметаллических шурупах, используйте стеклонаполненный нейлон, это наименьшее зло из всех видов пластика.

Относительная коррозионная стойкость обычных крепежных материалов.

Типы крепежа

Существуют десятки типов головок винтов, для которых требуются всевозможные драйверы, как ручные, так и электрические. Помимо базовой конструкции с прорезями, мы сосредоточимся на головках винтов Phillips, Hex и Star.

Некоторые распространенные типы приводов крепежа Некоторые распространенные стили головок застежек
Крейцкопф (Филлипс) vs Шестигранник (Аллен) vs Стар (Торкс)

Насколько мне известно, ни один штат не страдает от эпидемии краж номерных знаков или рамок, но некоторые люди настаивают на том, чтобы получить самые экзотические «защищенные от кражи» застежки, какие только можно найти.Здесь действуют общие правила здравого смысла: если бандиты достаточно сильно хотят вашу тарелку или раму, они ее получат, так зачем же усложнять себе жизнь? Если вам так важна безопасность, используйте простые стальные винты и дайте им ржаветь на месте. Тогда их никто не снимет.

Комплект противоугонных винтов для заднего номерного знака из нержавеющей стали sport line из 21 шт. Для BMW

Подумайте об этом. Если воры украдут ваши пластины импульсивно, у них может быть крестовая или плоская отвертка, а может быть, под рукой многофункциональный инструмент.Но у них не больше шансов иметь шестигранный ключ размера 3, чем у торцевого ключа T25 со штифтом. И помните, что винты разного размера требуют инструментов разного размера.

С другой стороны, если они являются профессиональными похитителями номерных знаков, у них будут все необходимые инструменты, включая гаечный ключ, многоприводной и трехстворчатый приводы.

Лично нам нравятся застежки с шестигранной головкой. Они доступны в широком ассортименте метрических размеров, конструкций головок и марок материалов. Внутренняя шестигранная головка позволяет им быть намного меньше, чем сопоставимые винты с крестообразным шлицем, и они не будут забиты, как обычные винты со шлицевой головкой.

Plus, Винты с шестигранной головкой — это просто, элегантно и очень легко найти отвертки (ключи) для шестигранных гаечных ключей, которые доступны практически повсюду. Если вы потеряете свою булавочную коронку T25 Torx, вы действительно собираетесь вспомнить, была ли это Torx, Torx Plus или Torx TR? Или если бы у него было 6 долей или всего 5? Возможно нет.

Комплектующие для заднего номерного знака

За исключением нескольких заметных исключений, таких как Chevrolet Corvette, большинство американских производителей автомобилей используют винты для листового металла и нейлоновые стопорные гайки как для передних, так и для задних номерных знаков. Большинство европейских и азиатских производителей используют метрический крепежный винт с резьбовой вставкой.

Винты для номерного знака для задней части обычно отличаются от передних, так как часто к автомобилю сначала прикрепляется какой-то монтажный кронштейн для задней панели. Затем номерной знак прикрепляется к кронштейну с помощью крепежных винтов.

Обратите внимание на длину винта

Всегда имейте в виду, что длина винта, необходимого для крепления пластины к кронштейну, зависит от общей толщины вашего полного крепления для номерного знака, которая может включать:

  • Шайба
  • Крышки для винтов с основанием
  • Прозрачная крышка номерного знака (если допустимо)
  • Рамка номерного знака
  • Номерной знак
  • Прокладка рамы
  • Распорки

Все вышеперечисленное может легко составлять более 12 мм (1/2 ″) или больше.Если ваши винты слишком короткие, они не войдут в резьбовую вставку или не войдут в резьбу, достаточную для надежной посадки. Если винты слишком длинные, вы рискуете пройти через кронштейн и упасть на дно автомобиля до того, как винты будут затянуты.

Обратите внимание на встроенные прокладки из пеноматериала, которые прилегают к задней части отверстий кронштейна задней пластины BMW (см. Фото ниже). Они нужны, чтобы предотвратить повреждение отделки корпуса из-за слишком длинных винтов.

Крепление заднего номерного знака BMW 335i Coupe 2011 на крышке багажника.Кронштейн заднего номерного знака BMW 335i Coupe 2011 года выпуска. Крупный план крепления заднего номерного знака BMW 335i Coupe 2011 года. Желтая стрелка указывает на встроенные прокладки из пеноматериала за резьбовыми вставками. Они защищают крышку багажника от повреждения слишком длинными винтами.
Стандартные размеры винтов заднего номерного знака

Ниже приведены несколько типичных характеристик крепежных винтов с метрической головкой для крепления заднего номерного знака. Наименьшей длины обычно бывает голый номерной знак или номерной знак с тонкой металлической рамкой с минимальной глубиной.

  • Audi: M6x1,0 x 8-16 мм
  • BMW: M5x0,8 x 8-16 мм
  • Honda: M6x1,0 x 12-20 мм
  • Mercedes-Benz: M6x1,0 x 8-16 мм или M5x0,8 x 8-16 мм
  • Porsche: M6x1,0 x 8-16 мм
Качество

По нашему опыту, дилеров не особенно беспокоит качество или размер креплений, используемых на номерных знаках. Фактически, большинство винтов, поставляемых оригинальным оборудованием (OEM) или дилерами, изготовлены из оцинкованной стали и обладают минимальной коррозионной стойкостью.

Винты Shadow Line Phillips с шайбами ​​и без рамки. Винты Star Line Torx с шайбами ​​и рамкой по периметру. Винты с шестигранной головкой Sport Line с шайбами ​​и рамкой по периметру. Винты с шестигранной головкой Slim Line с шайбами ​​и без рамки.

Крепеж для переднего номерного знака

В частности, передние панели

могут стать настоящей проблемой, потому что вы находитесь во власти человека, который их устанавливает. У большинства европейских автомобилей передние панели опционально устанавливаются у дилера. Если они воспользуются силовым драйвером и чрезмерно затянут винты, вы действительно можете получить маленькие «дыры от вулкана» в крышке переднего бампера.

Поскольку передние панели не требуются в каждом штате и стране, варианты их установки сильно различаются. Как отмечалось выше, передние панели на европейских автомобилях обычно крепятся в автосалоне, но вы часто можете попросить, чтобы они не выполняли эту задачу, тем самым избавляя ваш передний бампер от унизительных отверстий для винтов.

Если вам посчастливилось жить в стране или штате, где не требуются передние панели, вы можете вообще отказаться от их установки. Однако, если у вас уже есть отверстия в переднем бампере, их можно легко уменьшить с помощью заглушек для бампера.Это небольшие круглые пластиковые вставки, которые плотно входят в отверстия. Их можно покрасить в цвет вашего автомобиля или заказать их у нескольких онлайн-поставщиков.

Кронштейны для передних номерных знаков

Обычно дилер устанавливает какой-то пластиковый держатель номерного знака с саморезами (из листового металла), просверлив отверстия в переднем бампере. Ваш номерной знак затем прикрепляется к пластиковому держателю с помощью дополнительных винтов для листового металла.

Следует проявлять осторожность при выборе винта подходящей длины, иначе вы рискуете поцарапать нижнюю крышку бампера (или фактически пробить крышку бампера).Правильное оборудование варьируется от производителя к производителю и от модели к модели. Кроме того, повторное извлечение этих винтов приведет к порче пластиковой резьбы, что потребует более толстых винтов для надежной посадки.

Некоторые производители в США устанавливают кронштейны передней панели на заводе не с помощью съемных винтов, а с помощью пластиковых заклепок. Если вы будете осторожны, эти заклепки можно высверлить и заменить заглушками.

(Примечание: даже McLaren Automotive инструктирует своих дилеров просверливать отверстия для передних номерных знаков непосредственно в переднем бампере.Ой)

Кронштейн переднего номерного знака BMW

В качестве примера у меня есть BMW 335i Coupe 2011 года с пакетом M Sport. Я решил не устанавливать переднюю панель (я живу в Калифорнии, поэтому мне пришлось подписать отказ от ответственности за отсутствие передней панели). Дилер просто оставил передний кронштейн в багажнике при доставке автомобиля (без винтов и инструкций).

На этой конкретной модели пластиковый кронштейн имеет два выступа внизу, которые входят в два уже имеющихся паза на нижней стороне бампера (см. Фото справа).

Для установки переднего кронштейна:
  1. Удерживая кронштейн вертикально, пальцами найдите два имеющихся паза на нижней стороне бампера.
  2. Вставьте выступы кронштейна в прорези бампера, осторожно потяните кронштейн вверх и прижмите его к бамперу. Убедитесь, что выступы полностью вставлены в пазы.
  3. Удерживая кронштейн на месте, отметьте бампер через соответствующие два отверстия.
  4. Освободите кронштейн и аккуратно просверлите кожух бампера.
  5. Закрепите кронштейн подходящими саморезами.
Будьте осторожны.

Затем вы прикрепите номерной знак, используя соответствующие отверстия в пластиковом кронштейне. Но это сложно. На моем бампере M Sport глубина монтажных отверстий пластины составляет всего 3/8 дюйма до удара о бампер. Ой. Если вы не обращаете внимания и воспользуетесь винтом для листового металла толщиной 1 дюйм, вы вывернете его вниз и повредите бампер.

Итак, как указано выше, тщательно измерьте общую толщину монтажной пластины / рамы и выберите винты нужной длины соответственно.Да, и ВСЕГДА измеряйте глубину отверстий для кронштейна, прежде чем слепо пытаться прикрутить пластину.

Кронштейн переднего номерного знака на BMW 335i Coupe 2011 года с бампером M Sport. Нижняя сторона кронштейна переднего номерного знака для BMW 335i Coupe 2011 года с бампером M Sport.

Использование шайб и распорок

Правильные синтетические шайбы между головкой винта и пластиной (или рамой) могут помочь уменьшить дребезжание и предотвратить повреждение краски и отражающих покрытий номерного знака.

Доступны размеры как для крепежных винтов, так и для винтов для листового металла.При использовании неметаллических шайб обязательно выбирайте такой материал, как нейлон, который может выдерживать разумный температурный диапазон.

Некоторые резиновые шайбы, в особенности, подвержены быстрому износу в жарком и холодном климате и могут крошиться и разрушаться в течение нескольких экстремальных сезонов. Еще один неприятный побочный эффект резиновых шайб заключается в том, что со временем они обесцвечивают все, с чем соприкасаются. Шайбы из нейлона 6/6 обычно являются хорошим выбором и бывают самых разных размеров, плюс выбор черного или белого цвета.

Не затягивайте винты номерного знака слишком сильно

Будьте осторожны, не перетяните винты номерного знака. Особенно те, которые прикрепляют кронштейн OEM (если есть) к задней части вашего автомобиля. Это может привести к выдергиванию пластиковых вставок гаек, что потребует поездки к дилеру для ремонта.

Кроме того, чрезмерное затягивание винтов переднего кронштейна увеличивает риск деформации кожуха бампера или даже зачистки отверстий (для этого потребуются винты большего размера).

Винтовые крышки и крышки

Саморезы для номерных знаков BMW OEM с темно-синими заглушками.”

Винтовые колпачки, крышки и защитные крышки для номерных знаков бывают самых разных материалов, дизайнов, отделки и цветов. В первую очередь они предназначены для прикрытия непривлекательных головок винтов, поэтому, если у вас есть красивые низкопрофильные винты с головкой под торцевой ключ из нержавеющей стали, вам, скорее всего, не захочется скрывать их пластиковыми крышками.

Европейские винтовые колпачки

Многие европейские заводские «крышки» OEM разработаны специально для длинных узких пластин европейского типа, и для них требуются специальные винты с уникальными фланцами с головкой, через которые крышки защелкиваются (см. Фото справа вверху).Перед покупкой проверьте размер и конструкцию винта.

Двухкомпонентные винтовые крышки

Самая распространенная конструкция крышки винта номерного знака — это защелкивающаяся крышка из двух частей. Он состоит из чашеобразной основы (шайбы), через которую вставляются ваши винты. После затяжки вы просто защелкните верхнюю крышку (колпачок) над основанием.

Плотная посадка крышки и основания помогает предотвратить коррозию и предотвратить кражу. Защелкивающиеся колпачки изготовлены из ударопрочного пластика, устойчивого к УФ-излучению, и подходят для экстремального использования на открытом воздухе (см. Фото ниже).

Крышки на шарнирах

Другой популярный дизайн — откидные крышки, которые обычно входят в комплект некоторых высококачественных фирменных пластин (см. Нижнюю левую фотографию ниже). Во многих случаях эти укрыватели действительно необходимы, поскольку многие из этих пластин не имеют круглых отверстий для винтов; у них довольно большие прорези или квадратные «дырочки». Включенные в комплект крышки на самом деле потребуются, чтобы скрыть слишком большие отверстия (см. Фото внизу справа).

Укрыватели с шарнирной головкой винта на заказ. Большие квадратные «дыры» на некоторых рамках номерных знаков.

Винты какого типа и размера мне нужны?

Комплект из 20 винтов для заднего номерного знака из черной нержавеющей стали Shadow Line для BMW

Это зависит от вашего автомобиля. Как отмечалось выше, если это американский автомобиль, вы, вероятно, ищете оборудование стандартных размеров (не метрических) как для передних, так и для задних пластин.

Кроме того, винты для американских автомобилей, как правило, самонарезающие (листовой металл) и закрепляются на каком-то кронштейне или пластмассовой анкерной гайке, которая защелкивается в кузове автомобиля (иногда их называют гайками номерного знака, вставками номерного знака или вставными гайками. ).Имейте в виду, что «метрическая» спецификация не имеет большого значения, когда речь идет о винтах для листового металла.

Для импортных автомобилей, в зависимости от требований вашего штата к передней панели, вам может потребоваться комбинация метрических крепежных винтов и самонарезающих винтов. Первый для задней пластины, а второй для передней пластины.

Если вы ищете только оригинальные запасные винты (OEM), самый быстрый способ их найти — позвонить в отдел запчастей вашего автосалона.Однако дилеры часто неохотно сообщают номера деталей, опасаясь, что покупатель купит где-нибудь еще.

Если вы не хотите покупать у дилера и не возражаете провести небольшое исследование, попробуйте одного из многих онлайн-поставщиков запчастей OEM. Например, Реальный OEM-каталог запчастей BMW довольно прост в использовании и имеет обширную базу данных, которая обычно возвращает точные результаты с правильными OEM-номерами запчастей (см. Фото ниже).

Настоящий OEM-каталог запчастей BMW: компоненты крышки багажника для BMW 335i Sedan 2008 года выпуска.

Найдите средство проверки нити.
Частичный вид обычного магазина бытовой техники «средство проверки ниток».

Если вы ищете винты для замены винтов OEM, вам придется поискать в другом месте. Самый надежный способ заменить винты — это начать с оригинального оборудования (OEM).

Отнесите его в любой магазин бытовой техники или строительных материалов (Ace, Lowe’s, OSH, Home Depot и т. Д.) И определите его размер с помощью «средства проверки ниток». Это набор метрических и стандартных болтов, гаек и отверстий под винты, установленных на какой-то вертикальной плате (см. Фото справа).Если вы не можете найти средство проверки цепочки, спросите клерка.

Если у вас нет винта OEM, который можно было бы использовать в качестве ориентира, и удалить один из существующих винтов нецелесообразно, то поиск правильного размера может потребовать некоторой исследовательской работы. Как отмечалось выше, вы можете попробовать онлайн-поставщика запчастей OEM. Их описания деталей иногда содержат достаточно подробностей, чтобы найти подходящую замену.

Я обнаружил, что онлайн-форумы по автомобилям, Amazon и eBay также могут быть полезными в этом отношении, но будьте осторожны — Интернет — это болото дезинформации и плохих советов, поэтому обязательно подтверждайте любые рекомендации из альтернативных источников.

Палочка из нержавеющей стали.

Определить лучший материал застежки несложно. Достаньте нержавеющую сталь. Все остальное — пустая трата денег и времени. Нержавеющая сталь 316 предпочтительнее 18-8, но не является абсолютно необходимой в большинстве сред. Кроме того, может быть сложно найти крепеж из нержавеющей стали 316 где-либо на месте.

Знайте свою длину.

Как обсуждалось ранее, определение оптимальной длины винта является обязательным. Итак, перед покупкой обязательно измерьте толщину (глубину) вашей конфигурации пластины / рамы.Также обратите внимание на расстояние между задней частью кронштейна вашей пластины (если он есть) и кузовом / бампером вашего автомобиля.

Где я могу купить винты для номерного знака?

Стандартные крепежные винты 10-32 приобретены (неправильно) для BMW.

Теперь приступим к работе — собственно, ищем винты, которые вам нужны. Вы можете легко потратить всю субботу на поиски идеального 12-миллиметрового винта M5x0. 8 из нержавеющей стали с полукруглой головкой и получить хлам на 40 долларов (спросите меня, откуда я это знаю).

Практическая проблема, конечно же, заключается в том, что ни один строительный магазин или строительный магазин не может вместить все мыслимые размеры винтов; а затем утроить их запасы с метрическими разновидностями и разновидностями нержавеющей стали.

Фотография вверху справа иллюстрирует эту проблему. Этот парень «не чувствовал» винты для номерного знака, поэтому он посетил местный магазин строительных материалов и купил те, которые изображены на фотографии. Он был так доволен своей покупкой, что также установил их на BMW своей жены. К сожалению, эти винты не метрические (это стандартные крепежные винты 10-32), и они, вероятно, лишили резьбовые вставки, в которые их вставляли.

Другой вариант — попробовать онлайн-компанию по поставкам промышленных товаров.Проблема с этой альтернативой в том, что даже если вы нашли то, что искали, вам, возможно, придется купить 200 винтов, чтобы получить 8 нужных. Не очень эффективно.

eBay и Amazon

Затем, конечно же, есть eBay и Amazon. На обеих торговых площадках есть отличные вещи, и на обеих много хлама. Чтобы избавиться от мусора, всегда ищите следующую информацию в описании товара продавца:

  • Из чего сделаны винты? «Устойчивый к ржавчине металл» бесполезен.Обратите внимание на такие особенности, как «нержавеющая сталь 18/8».
  • Какие это винты? Метрическая или стандартная? Станок или листовой металл?
  • Какого точного размера винты? Это частая проблема. «Подходит для большинства европейских автомобилей» — это не размер. «Немного длиннее заводских винтов» — это не размер. Вам нужны такие описания, как винты для листового металла # 12 x 3/4 дюйма (стандартные) или крепежные винты M6x1,0 x 16 мм (метрические).
  • Какой тип головки / привода у винтов? Филлипс, Аллен (Hex), Torx, да что угодно.А какой размер у диска?
  • Если это нестандартный привод (не плоская или крестовая отвертка), прилагает ли поставщик подходящий инструмент?
  • Есть ли у продавца правила простого возврата в случае, если винты не подходят?

Перемещение передних номерных знаков «без отверстий»

«Перемещатели» для номерных знаков в первую очередь предназначены для людей, которые не хотят сверлить отверстия в переднем бампере. Наиболее распространенный альтернативный способ монтажа предусматривает использование существующего переднего гнезда буксирного крюка для крепления съемного пластинчатого кронштейна.Другие конструкции кронштейнов позволяют просверливать отверстия под бампером или прикреплять кронштейн к существующей передней решетке.

Существует множество конструкций «перемещающих пластин».

Недостатки

В зависимости от оснащения вашего автомобиля и положения перемещаемой пластины помните следующее:

  • Перемещенные пластины могут блокировать необходимый поток воздуха в моторный отсек.
  • Перемещенные пластины могут срабатывать датчики приближения (парковки) в переднем бампере, если ваш автомобиль так оборудован.
  • Перемещенные тарелки могут быть более подвержены повреждению при автоматической мойке.
  • Перемещенные пластины, в которых используется гнездо буксирного крюка, на самом деле легче украсть, чем пластины, установленные обычным способом (просто возьмите и поверните).
Поставщики

Перемещатели номерных знаков теперь доступны в десятках дизайнов, в широком диапазоне приложений и цен. Некоторые из самых популярных поставщиков:

  • Баварское Авто
  • CravenSpeed ​​
  • Индивидуальная разработка (CPE)
  • Go Mini Go
  • Скрыть тарелку
  • Perrin Performance
  • Зажимы для пластин
  • Rennline
  • Rho-плита
  • Skene Design
  • Тернер Моторспорт
  • Мельничный завод США

Или просто выполните поиск в Google по запросу «держатель номерного знака без отверстий.”

Часто задаваемые вопросы

Требуются ли в вашем штате передние номерные знаки?
Q: Нужен ли мне передний номерной знак?

Это зависит от того, где вы живете. В настоящее время в 31 штате США требуется передний номерной знак. Вам следует проконсультироваться с отделом автотранспортных средств вашего конкретного штата, чтобы узнать о дополнительных правилах и положениях, касающихся отображения номеров.

В: Что такое ржавчина?

Ржавчина — это другое название оксида железа, который возникает, когда железо или сплав, содержащий железо, например сталь, подвергается воздействию кислорода и влаги в течение длительного периода времени.Со временем кислород соединяется с металлом на атомном уровне, образуя новое соединение, называемое «оксидом», и ослабляя связи самого металла. Только железо или сплавы, содержащие железо, могут ржаветь, но другие металлы могут подвергаться коррозии аналогичным образом.

Если присутствует соль, например, в морской воде, соленых брызгах или засоленных зимних дорогах, железо имеет тенденцию к более быстрой ржавчине в результате электрохимических реакций. При наличии достаточного количества времени, кислорода и воды любая масса железа в конечном итоге полностью превратится в ржавчину и распадется.Поверхностная ржавчина расслаивается и рассыпается и не защищает лежащее под ней железо.

Q: Что такое нержавеющая сталь типа 316?

Наиболее распространенной нержавеющей сталью является нержавеющая сталь марки 304, которую чаще всего называют просто «18/8» из-за ее состава 18% хрома и 8% никеля. В то время как большинство нержавеющих сталей серии 300 разделяют эту смесь 18/8, небольшие различия в химическом составе между разными марками серии 300 делают одни типы более устойчивыми к определенным типам коррозии, чем другие.

Вторая по распространенности нержавеющая сталь серии 300 — это сталь марки 316. В нержавеющей стали марки 316 содержание хрома снижено с 18% до 16%, а содержание никеля увеличено до 10%. Кроме того, в смесь добавляют 2% молибдена. Это изменение в соотношении сплавов увеличивает сопротивление коррозии. Тип 316 часто называют нержавеющей сталью «морского класса» из-за ее частого использования в судостроении.

Q: Мне действительно нужно оборудование для номерных знаков морского класса?

Это зависит от обстоятельств.Если вы живете в теплом, сухом климате, где редко идут дожди или снег, и дороги никогда не засолят, вероятно, нет. Однако, если вы живете недалеко от побережья или в районах с частыми снегопадами, это может быть хорошим выбором.

Кроме того, использование нержавеющей стали 316 может помочь устранить точечную коррозию и пятнистость, которые могут возникать с более низкими сортами нержавеющей стали, такими как 304 (18/8). И вы никогда не будете удивлены невозможностью удалить с вашего автомобиля номерной знак, который навсегда заржавел.

Q: Как я могу быть уверен, что мое оборудование изготовлено из нержавеющей стали?

Большинство нержавеющих сталей серии 300 не являются магнитными, если они не прошли «холодную обработку» (упрочнение металла пластической деформацией при комнатной температуре).Очевидно, винты для номерного знака вряд ли были подвергнуты холодной обработке, поэтому они не должны быть магнитными. Если вы смело исключили алюминий (и такие экзотические металлы, как титан), а он не магнитный, то, вероятно, это нержавеющая сталь.

Кроме того, некоторые изделия из нержавеющей стали имеют маркировку класса (A2, A4 и т. Д.) Или другие отличительные знаки, такие как крошечная выпуклость или углубление на голове. Однако эти методы ненадежны для 100% положительной идентификации, поскольку они различаются в зависимости от производителя.

В: Как я могу отличить нержавеющую сталь 304 (A2, 18/8) от нержавеющей стали 316 (A4) «морского класса»?

2% молибдена, которые добавляются к основной композиции 304, чтобы превратить ее в 316, можно надежно дифференцировать только химическим анализом или каким-либо подобным методом. Это добавление сделано для улучшения сопротивления точечной коррозии, что важно для пятен во влажных коррозионных средах, которые имеют тенденцию приводить к щелевой коррозии.

Q: Что такое нейлон 6/6?

Нейлон — один из наиболее широко используемых инженерных термопластов, предлагающий отличное сочетание механических характеристик и стоимости.Из многих марок нейлона, доступных сегодня, наиболее широко используются нейлон 6/6 и нейлон 6. Свойства обоих типов нейлона очень похожи и часто могут использоваться как взаимозаменяемые. Нейлон 6/6 часто используется, когда требуется высокая механическая прочность, высокая жесткость и хорошая устойчивость при нагревании.

Q: Что означает «OEM»?

Инициалы OEM означают производителя оригинального оборудования. Применительно к автомобильным деталям OEM означает заменяемую деталь, произведенную производителем оригинальной детали.Обычно это означает, что деталь была изготовлена ​​компанией, которая является субподрядчиком производителя транспортных средств. Это НЕ означает — и это важно — что деталь обязательно изготовлена ​​производителем транспортного средства.

Это распространенный миф о том, что только автосалон имеет «право» продавать оригинальные запчасти. Ерунда. Большинство, если не все, OEM-запчасти, которые вы получаете в представительстве, также можно приобрести в другом месте за меньшие деньги.

Многие товары в национальных розничных продавцах автозапчастей будут иметь на упаковке видное изображение OEM, но с указанием типа «соответствует стандартам OEM.«Эти детали не являются OEM-производителями — они просто заявляют, что были изготовлены с одинаковыми спецификациями (какими бы они ни были).

Также, покупая автозапчасти, помните, что этикетка OEM не обязательно улучшает качество детали; только «такой же, как» оригинальная деталь, которая шла с автомобилем. Многие запасные части на самом деле лучше оригинальных.

Дополнительные источники

  • BMW США
  • Настоящий OEM-каталог запчастей BMW
  • Продукты Pro-Dec
  • Тернер Моторспорт
  • Википедия: метрическая система / нержавеющая сталь / нейлон / ржавчина

Сигнализация «Старлайн В9»: инструкция по установке и эксплуатации

Комплекс мер безопасности для защиты автомобиля обеспечивается различными системами, одна из которых — автосигнализация «Starline B9».Комплекс не только защищает автомобиль, но и дает водителю уверенность в том, что с автомобилем все в порядке. Сигнализация «Старлайн В9» дает полную информацию о состоянии транспортного средства, что позволяет владельцу сохранять спокойствие во время длительного отсутствия.

Функции сигнализации

Охранный комплекс Starline B9 контролирует сразу несколько зон:

  • Капот, двери и багажник автомобиля управляются концевыми выключателями.
  • Колеса, кузов и стеклоподъемники — двухуровневый датчик удара.
  • Цифровые и обычные реле — запуск двигателя.
  • Зажигание автомобиля через датчик напряжения.
  • Стояночный тормоз — концевой кнопочный выключатель.

Выбор и перехват системного кода невозможны благодаря оригинальному диалогу управляющего кода и алгоритму кодирования «свой-чужой». Исходное состояние сигнализации «Starline B9» сохраняется в случае отключения и восстанавливается при восстановлении питания. Блокировка двигателя остается неизменной при отключении внешнего источника питания, если автомобиль находится под защитой на момент отключения.Циклы сигнализации, поступающие от датчиков, ограничены. Прервать сигнализацию можно, не выводя автомобиль из режима охраны.

Противоугонные и защитные функции

Согласно инструкции, «Старлайн В9» оснащен богатым набором функций, включая программируемую активацию силового агрегата в зависимости от температуры и времени. А также дистанционный запуск двигателя.

Сигнализация «Starline B9» имеет следующие функции:

  • Включение тревоги при срабатывании датчиков в режиме охраны.На панель обратной связи отправляется сигнал обратной связи и подается сигнал тревоги.
  • Автоматическая блокировка двигателя автомобиля с включенным иммобилайзером через 30 секунд после отмены зажигания, независимо от того, какой именно режим защиты активирован.
  • В зависимости от режима программирования противоугонное ограбление происходит в следующем виде: блокировка двигателя, автоматическое закрытие замков дверей в импульсном режиме в течение первых 30 секунд, затем — на постоянной основе.
  • Турботаймер для автомобилей с турбонаддувом.Поддерживает работу мотора после выключения зажигания до полной остановки турбины. При одновременном включении охранника система временно блокирует входы зажигания и отключает датчик удара в обход двигателя. Постановка на охрану производится после отключения этого режима.
  • Отключение режима охраны может быть осуществлено без брелока путем набора персонального кода или других функций. В обоих случаях служебная кнопка используется для снятия автомобиля с охраны.
  • Персональный код аварийного отключения может быть запрограммирован и состоит из трех цифр.
  • При отключении сигнализации «Старлайн В9» от разъемов центральной сигнализации автомобиль остается под охраной, а двигатель не разблокируется.

Сервисные функции системы

В системе сигнализации «Starline B9» ряд сервисных функций: бесшумная охрана, режим охраны при работающем двигателе, режим паники, бесшумное включение и выключение функций, поиск автомобиля и работа с GPS / GSM модули. Система автоматически диагностирует состояние датчиков, обходит зоны неисправности и выдает полный отчет.Есть несколько способов запустить двигатель: дистанционный с брелока, активация таймера, будильник или температура. Программировать систему можно в зависимости от особенностей автомобиля — наличие автоматической или механической коробки передач, разного типа силового агрегата.

Комплект сигнализации

Охранная система «Старлайн» поставляется в следующей комплектации:

  • Комплект для установки «Старлайн В9»: центральный блок, антенна с модулем приемопередатчика, датчик температуры, кнопка вызова водителя, комплект кабелей.
  • Двухуровневый датчик удара. Он фиксирует сильные и слабые удары, на которые система реагирует серией коротких звуковых сигналов или активацией полной тревоги.
  • Датчик температуры двигателя.
  • Пульт ДУ — трехкнопочный брелок без экрана и функций обратной связи и брелок с жидкокристаллическим дисплеем и обратной связью.
  • Инструкция по эксплуатации «Старлайт В9».
  • Светодиод в автомобиле, служащий индикатором рабочего режима.
  • Аварийный выключатель — ключ, устанавливаемый в автомобиле таким образом, чтобы он был легко доступен, но его расположение скрыто.
  • Документация по установке и эксплуатации — инструкция на «Starline B9», гарантийный талон, сервисные документы.

Пульты дистанционного управления

В комплект автосигнализации входят два брелока — основной и дополнительный. Первый оснащен жидкокристаллическим экраном и тремя клавишами, а также функцией обратной связи. Текущее состояние автосигнализации отображается на дисплее брелока с помощью четких пиктограмм. Программирование системы, согласно инструкции к «Starlight B9», осуществляется с помощью брелока.На дисплее брелока отображается такая информация, как температура салона и двигателя автомобиля, дополнительные параметры. Батарея представляет собой 1,5-вольтовую батарею типа AAA. Его заряда хватает на 6-9 месяцев работы брелока в зависимости от интенсивности и периодичности использования.

Назначение ключей брелока

На обоих пультах дистанционного управления функция кнопок одинакова:

  • Ключ 1. Включает режим охраны, блокирует замки, регулирует уровни датчика удара.
  • Ключ 2. Отключение режима охраны, разблокировка замков, отключение сигнализации. Управляет дополнительным датчиком и противочумным режимом.
  • Клавиша 3. Активирует режим отображения температуры, фиксирует состояние тревоги, включает дополнительный канал и выбор функций курсором.

Преимущества охранной сигнализации «Starline B9»

Представленная модель автосигнализации среди аналогичных систем безопасности занимает одну из самых высоких позиций. Объем сигнализации значительно расширен за счет возможности подключения дополнительных модулей — ультразвуковых, микроволновых датчиков, датчиков давления и наклона.Сама система построена по релейному типу, поэтому вы можете установить комплекс в любом месте автомобиля. Радиореле Starline DRRTM обеспечивает блокировку узлов машины.

Центральный блок сигнализации состоит из 7 реле, управляющих электрозамками дверей, зажигания, стартера, светового и звукового сопровождения и другого оборудования. Особенностью охранной системы «Старлайн» является возможность удаленного управления системой по каналам GSM в зоне действия. Проще говоря, управлять системой безопасности можно с помощью обычного телефона.Для использования этой функции вам необходимо установить GSM-модуль. Устройство оснащено тремя дополнительными входами для оборудования. На телефон при срабатывании датчиков приходит звонок или смс-сообщение с уведомлением автовладельца о происшествии.

Рекомендации

Автосигнализация «Старлайт В9» устанавливается на автомобили с напряжением в автомобиле 12 В. Согласно инструкции на «Старлайт В9» центральный блок управления должен располагаться в удаленном месте. В большинстве случаев агрегат размещают под приборной панелью.

К передатчику лобового стекла прикреплены антенна и модуль, что гарантирует максимальную дальность действия последнего. Датчик температуры в салоне автомобиля находится в модуле, поэтому его расположение следует тщательно продумать. Устройства желательно размещать таким образом, чтобы они не попадали под действие прямых солнечных лучей, систем отопления и других источников тепла.

Датчик удара также желательно разместить в салоне, так как он требует регулярного и удобного доступа для регулировки.При этом он должен быть прочно прикреплен к телу. Датчик температуры крепится к двигателю или к его металлическим частям. Автоматический запуск двигателя работает правильно только при точном измерении температуры.

В секретном, но доступном для водителя месте находится служебный ключ Valet. Не размещайте его в местах, где нет быстрого доступа, так как кнопка обычно требуется в экстренных ситуациях. Активация режима Valet осуществляется в основном при отправке автомобиля в ремонт на СТО.В этом режиме некоторые функции сигнализации отключены, поэтому вам не нужно отдавать сотрудникам сервисного центра брелки от системы.

Звезда сигнализация kereta e90 gsm: инструкция арахан, уласан — керета

Star E90 kompleks isyarat hari ini boleh dianggap sebagai keselamatan klasik dan penyelesaian telematic untuk kereta. Sistem ini muncul di pasaran pada tahun 2013 dan, hingga ke hari ini, pada platformnya, cara perlindungan pelbagai sizesi dihasilkan untuk mesin kelas yang berbeza. Modul ini penting Untuk menggabungkan semua teknologi yang paling berkesan dan berguna pada waktunya. Cukuplah Untuk Mengatakan Tentang Bundle Dengan Navigasi Satelit Starline E90, датчик GSM и Penyulitan Dialogan Pengguna Generasi Baru. Пада Маса Ян сама, Система Ини Дибезакан Олег Керумитан Пемасанган Дан Операси, Олег Иту Себелум Пемасанган, Дисаранкан Унтук Менгенали Секара Терперинчи Денган Арахан Унтук Продукт Ини.

Pemasangan komponen sistem

Kit termasuk satu set komponen tradisional untuk sistem telematic.Ia termasuk unit kawalan utama, penerima, siren dan lampu penunjuk, serta sensor suhu. Блок кавалан disyorkan Untuk dipasang di kabin terbuka, tetapi sedemikian rupa agar sarung itu dilindungi dari kotoran dan kelembapan. Getaran tidak diingini untuknya, oleh itu, sebelum memasang dengan skru, ia tidak akan berlebihan Untuk menyertakan bahan redaman. Penerima akan berfungsi sebagai антенна untuk isyarat янь berpunca дари fob utama. Адалах динасихаткан унтук менгикат модуль пада кача ди бахаган атаснья — тетапи адалах пентинг бахава джарак дари бахаган логам дизимпан секуранг-курангня 5 см. Ia juga disyorkan untuk tidak memasang sensor suhu berhampiran penerima yangmbekalkan system penggera Starter E90 — isyarat GSM harus dilindungi dari gangguan radio dan pendedahan unsur wayarles sensitif. Баги сирена, corongnya biasanya digabungkan ke dalam ruang petak enjin. Di bahagian ini perkara utama bahawa peranti tidak mendapat air дан habuk. Elemen pencahayaan terletak pada dasarnya untuk memastikan penglihatan visual maximum.

Самбунган

Langkah pertama adalah untuk menyambungkan tanah — ini adalah dawai hitam yang mana kunci kacang khas disediakan untuk kit tersebut.Sambungkannya kepada penyambung geganti penggera X1, ян kemudian akan bertindak sebagai penghubung antara sumber kuasa dan unit pusat. Dalam penggera asas konfigurasi kereta, Starline E90 GSM disediakan dengan terminal kelim. Мерека болех дигунакан унтук менгукухкан титик самбунган, тетапи далам прозес пенетапан кепада бадан, адалах пентинг унтук мемастикан бахава тидак ада пластик антара панкалан логам дан перкакасан ян дигунакан. Sekiranya sambungan dibuat di bawah hud, pengikat hendaklah dirawat dengan komposisi dengan kesan anti-karat, iaitu, dilindungi daripada karat.

Langkah seterusnya adalah untuk menyambung ke litar +12 V. Untuk ini, tiga kabel merah disediakan янь акан масук ке penyambung relay янь дисебуткан ди атас. Semasa pelaksanaan sambungan ini, perlu mengambil kira bahawa wayar mesti mempunyai seksyen silang 6 мм2. Яиту, мерека мунгкин тидак ленгкап, тетапи мести семестинья сесуай денган укуран янь дисйоркан. Starline E90 GSM больше disambungkan ke litar +12 terus ke pek bateri, kunci pencucuhan, atau sistem bekalan kuasa badan.

Ciri-ciri sambungan bas boleh dibuat

Системная телематика Starline Menyokong CAN-интерфейс. Дан джика пада маса ян лама менетапкан тайар стандартный ханья болех дигунакан пада модель керета моден ян терхад, мака антара мука 2CAN dengan ketara memperluaskan julat ini. Олег Иту, tayar generasi baru menyambung kepada penyambung berlabel X5. Segera harus diperhatikan bahawa semasa operasi sambungan ini tidak dapat memberikan keupayaan Untuk mengawal isyarat lampu.Далам Кес Ини, Анда Перлу Кембали Ке Самбунган Реле Утама X1, Менггунакан Вайар Биру дан Хиджау. Хэл Ян сама берлаку Untuk Кавалан Компенсаси Модуль Lain Starline E90 GSM — 2CAN, Хусусня, Джуга Мемболехкан Кеупаяан Унтук Меньямбунг Антара Мука Мелалу Нод Тунггал Биаса, Система Кавалан Пералатан Ян сама Дан Пенггера. Semua saluran kawalan alternatif akan diaktifkan secara automatik jika ini atau фунги иту тидак disediakan dengan antara muka 2CAN. Juga, jika anda mahu, bas ini tidak boleh digunakan sama sekali dalam infrastruktur sambungan, menggantikannya dengan lebih banyak talian pendawaian biasa.

Starling E90 GSM Organisasi Permulaan

Fungsi autorun dilaksanakan melalui modul khas yang dimasukkan ke dalam litar pencucuhan. Пада маса пенгактифан, система мемулакан энджин. Параметр operasi unit kuasa akan bergantung pada tetapan dalam unit kawalan. Модуль pengaktifan mungkin tidak berfungsi kerana isyarat yang disekat oleh pemadam biasa. Обход блокировщика адалах кесукаран утама далам мемастикан автозапуск. Faktanya ialah иммобилайзер лалай menjadikannya mustahil Untuk memulakan enjin tanpa kunci yang sesuai.Джуга амбил перхатиан бахава пермулаан автоматик тидак ханья терпакаи кепада мотор. Satu contoh kawalan jauh gabungan, khususnya, adalah sistem penggera Starline A61. Руководство арахан автозапуск далам кес Ини mencadangkan penubuhan система супайя мембука кунчи семуа мата ян disambungkan, термасук пусат пемериксаан, батанг, пинту, дан себагайнья, диактифкан. Tetapi dalam hal ini, pintasan pengangkut mungkin diperlukan. Tugas ini diverlesaikan dengan bantuan транспондер. Ини адалах блок Кесил ди мана аналог Cip seperti kunci penyalaan sebenar perlu diintegrasikan.

Pengaktifan mod hamba

Untuk bermula, perlu diingatkan bahawa mod Hamba tidak mungkin Untuk semua kenderaan. Pertama, kereta perlu dipasang penggera atau sistem sepenuh masa yang menyediakan akses elektronik ke kunci. Kedua, ini berlaku ketika bis CAN мембука kemungkinan baru — tanpa sambungan ini, juga mustahil untuk menggunakan mod ini. Satu cara atau satu lagi, dalam pakej asas syarat-syarat ini sepenuhnya dipenuhi oleh Modul Starline E90 GSM 2CAN — 2Slave akan menyediakan kawalan telematik melalui penalaan komputer.

Untuk mengaktifkan mod, anda perlu menyambungkan penyambung USB ke CAN-bus. Kabel disambungkan ke komputer di mana seorang programmer khas akan dilancarkan secara automatik. Kemudian я tetap hanya untuk mengaktifkan mod янь сама. Jika atas sebab tertentu anda tidak boleh menggunakan antara muka USB, maka anda boleh mengkonfigurasi Starline E90 GSM Hamba melalui kad penyesuai khas. Селепас тетапан дибуат, конфигураси ян дипилих дизимпан далам программы.

Просы пенгурусан

Kebanyakan operasi dengan penggera dilakukan melalui rangkaian utama янь lengkap.Dengan bantuannya, pemilik kereta meletakkannya pada perlindungan, menghilangkan dari perlindungan, mengaktifkan mode menyekat dan mengawal permulaan. Dalam proses ini, dan menggunakan komunikasi mudah alih dan radio Starline E90 GSM. Арахан menunjukkan bahawa jejari tindakan mungkin berbeza-beza — ini adalah bagaimana jarak teg kekunci diselaraskan. Ини bermakna ди tempat янь berbeza pengguna более menukar mod mengikut keadaan sekitar. Sebagai contoh, di tempat letak kereta yang ketat Untuk meminimumkan beban дари isyarat radio, disyorkan Untuk mengurangkan jarak penerimaan.

Juga melalui rantaian utama boleh dikonfigurasikan dan butang rahsia. Я mungkin bertanggungjawab Untuk beberapa tugas янь berkaitan dengan operasi kecemasan kompleks keselamatan. Конфигурация мод ini diprogramkan melalui perkhidmatan Starline E90 GSM menggunakan kabel USB dan komputer yang sama.

Уласан позитиф

Banyak pemilik kompleks menandakan kombinasi gabungan sizesi dan satu set alat teknikal. Kemungkinan modul adalah cukup Untuk memastikan kawalan penuh ke atas titik akses ke mesin tanpa peranti luaran.Джуга, pengguna menunjukkan грибов асас янь dilaksanakan пада тахап ян тингги — ini adalah telematik дан pengurusan GSM, дан kecekapan tenaga. Пада harga penggera kereta Starline E90 GSM juga merupakan penyelesaian yang menang. Di pasaran, kit ini boleh didapati dan 15-17000 рублей. Dengan cara ini, sistem telematic premium menelan kos kira-kira 40-50 ribu.

Уласан негатиф

Eksploitasi praktikal дан beberapa peninggalan dicatatkan. Sebagai contoh, terdapat aduan mengenai tindakan tag radio pada fob utama.Jarak maksimum ialah 2 км, yang sedikit berbanding dengan keupayaan sistem moden. Peningkatan sensitiviti sensor Starter E90 GSM дигарискан. Ulasan menunjukkan bahawa menetapkan penunjuk tidak selalu memberu Untuk memilih beban Оптимальный Untuk сенсор Untuk menghapuskan positif palsu.

Кесымпулання

Kemajuan perkembangan penggera kereta setiap tahun menunjukkan idea dan perkembangan baru. Jelas, kit E90 hari ini akan memainkan penyelesaian yang lebih baru untuk pelbagai parameter.Walau bagaimanapun, Bagi Mereka Yang Mencari Murah tetapi dekat dengan pakej sistem ini, penggera Starline A61 mungkin sesuai. Руководство arahan sistem ini mengesyorkan penggunaannya dalam mesin di mana beberapa kumpulan elektronik disediakan. Ciri-cirinya adalah kemungkinan komunikasi yang luas, ян мемболехкан mengintegrasikan kedua-dua kamera pandangan belakang дан перакам видео ке далам kompleks keselamatan tunggal. Дан Ини Ханьялах Сату Конто Модель Ян более Дитаваркан Олег Старлайн Себагай Альтернатив Кепада Комплекс E90 kompleks.Аналог sistem ini berada di barisan khas syarikat untuk trak, SUV dan sedan mewah.

Обзор аварийных сигналов Starline E90. Обзор сигнализации Starline E90 Основные технические характеристики

Сигнализация

Starline — система безопасности нового поколения, предназначенная для автомобилей с любым типом коробки передач и разными двигателями. Разработка компании Ultrastar стала новым шагом в развитии систем защиты.

Многочисленные отзывы говорят о надежности и эффективности системы.Основным плюсом в глазах пользователей стал автозапуск. Облегчает эксплуатацию авто в любое время года.

общие характеристики

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Автосигнализация — последняя разработка компании Ultrastar. Код новинки включает уникальный управляющий код «Быстрый диалог», а также функцию автоматического запуска двигателя.Благодаря индивидуальным ключам шифрования исключается возможность взлома с помощью кодграббера. Starline e90 устойчив к любым видам электронных атак.

В системе предусмотрена возможность не только дистанционного запуска двигателя, но и полного управления им. Это обеспечивает специальный процессор. Автовладельцев приятно удивит ассортимент брелока. Усовершенствованная система приема / передачи сигнала обеспечивает впечатляющую стабильность сигнала.

Starline e90 подходит для автомобилей с любым типом двигателя и коробкой передач. Наличие 50 программируемых функций позволяет настроить сигнализацию под индивидуальные нужды.

Преимущества сигнализации

Подключение GSM / GPS-модуля — возможность управления машиной с телефона. Функция появилась благодаря уникальной модульной архитектуре и современному программному обеспечению «Телематика». Включите блокировку, контролируйте систему безопасности и получайте оповещения, которые пользователь может в реальном времени с помощью смартфона или устройства Android.

Охранная система Starline e90 управляется двумя брелками — основным (с ЖК-дисплеем) и дополнительным.Основной выполнен в стиле модерн, имеет небольшой корпус и повышенную прочность. На высококонтрастном дисплее e90 отображается вся необходимая информация. Интуитивно понятные значки упрощают навигацию по функциям Starline.

Дополнительный брелок выполнен в темном цвете, эргономичен и криптоустойчив. Как и основная панель управления, она оснащена интерактивным алгоритмом шифрования.

Функция дистанционного запуска двигателя (автозапуска) — важный параметр для автолюбителей.Обеспечивает комфортную подготовку автомобиля к предстоящей поездке. Функция применяется как зимой, так и летом. Он может обогревать и охлаждать салон, облегчает запуск двигателя.

Другие преимущества Starline e90:

  • непроверенный контрольный код;
  • приемопередатчик 128 каналов;
  • Брелок противоударный
  • ;
  • дальность команд до 2 км.

Такие параметры позволяют сигнализатору достаточно эффективно работать в любой ситуации.

Функции сигнализации

Несмотря на разнообразие модельного ряда, охранные системы Starline просты в использовании. Программное и аппаратное обеспечение позволяет подключать дополнительные модули для управления системой. К ним относятся мобильные устройства мониторинга и специальные датчики, а также инструменты диагностики.

Каждый автовладелец сможет приобрести и установить сигнализацию на свой автомобиль. Противоугонный комплекс Starline e90 также отличается невысокой ценой. Покупка не сильно повлияет на бюджет автовладельца.

Телематика в автомобиле — это особая технология, позволяющая объединить независимые компоненты системы в единый комплекс. Эта система обеспечивает Интернет-поддержку для сигнализации. Перед пользователем появляется удобный интерфейс, хозяин может определить координаты машины с помощью мобильного телефона.

Команды в охранных режимах позволяют управлять открыванием капота, багажника и дверей автомобиля. Также автовладелец может регулировать обогрев салона, назначить индивидуальную установку сидений, запустить автоматическое включение ближнего света фар.

Основные характеристики:

  • надежность защиты гарантируют 3 линии защиты: интеллектуальная идентификация, штатная система, иммобилайзер;
  • 3-х осевой датчик наклона с дистанционным управлением — защита машины от несанкционированной эвакуации и поддомкрачивания автомобиля.
  • охранный комплекс работает в широком диапазоне температур — от -50 до +85 градусов;
  • автоматическое управление каналом передачи сигнала;
  • Брелок противоударный
  • ;
  • наличие силовых выключателей — защита выходов от короткого замыкания, обеспечивающая бесшумную работу системы;
  • эргономика — бесперебойная система безопасности без подзарядки аккумулятора в течение 2 месяцев;
  • Сервисные функции
  • — складывание зеркал, регулировка сиденья, управление аварийным освещением.

Благодаря этим характеристикам Starline e90 стал лидером продаж среди новых противоугонных систем.

Системы

Starline обладают высокой энергоэффективностью. Даже уезжая в отпуск, хозяин может быть спокойным за свою машину — ни один модуль не перестанет работать из-за разряда аккумулятора.

Использование аппаратных технологий 2CAN и CAN-line — еще одна интересная особенность системы охранной сигнализации. Простая и быстрая установка оборудования с минимальным вмешательством в систему — основная функция этих модулей. Они немедленно получают сигналы от всех CAN-шин и могут оперативно управлять замками автомобилей, световыми сигналами, системой Comfort и другими функциями.

iCAN блокирует двигатель, а технология iKey запускает двигатель без доступа ключа к иммобилайзеру.

Полнота системы

В комплект Starline включено все необходимое для полноценного использования. Каждый водитель после правильной установки может легко управлять противоугонной системой.

Оснащение:

    блок управления
  • ;
  • Модуль питания
  • ;
  • брелоки основные и дополнительные;
  • проводов;
  • Реле
  • с блоком;
  • кнопка «Сервис»;
  • датчик температуры двигателя;
  • светодиод состояния тревоги;
  • адаптер для специальных датчиков;
  • выключатель капота;
  • руководство пользователя.

В целях безопасности перед использованием автоматического запуска убедитесь, что стояночный тормоз включен, и что в двигателе есть все необходимое — топливо, масло, смазочные материалы.

При покупке Starline автовладельцам предоставляется скидка 80% на страхование КАСКО от угона. Также для удобства пользователей работает круглосуточная техподдержка.

Инструкции

Перед тем, как начать пользоваться будильником, рекомендуем прочитать инструкцию по эксплуатации.

StarLine E90 GSM — это автомобильная сигнализация нового поколения, инновационная разработка компании StarLine.

Устройство вобрало в себя передовой опыт и запатентованные технологические решения компании, что позволило ему уверенно занять лидирующие позиции на рынке современных систем безопасности. Здесь и уникальный управляющий код, который невозможно просканировать, и защищенный от всех помех приемопередатчик на 128 каналов, и чувствительный датчик наклона и удара с тремя осями.

Кроме того, эта модель оснащена интеллектуальной функцией автозапуска, которая приводит в действие двигатель автомобиля в заданное время или при достижении заданной температуры. Добавьте к этому 2000 метров радиуса действия, минимальное энергопотребление (устройство выдерживает до 60 дней в круглосуточном режиме безопасности без подзарядки), встроенный модуль GSM, позволяющий управлять сигнализацией с мобильного телефона, и фантастический диапазон рабочих температур: от -50 до +85 ° С. Не сразу становится понятно, почему эта модель так востребована автомобилистами всех регионов России?


Передает подробную информацию о состоянии безопасности автомобиля на брелок его владельца.

Интерактивный код исключает возможность электронного взлома и гарантирует надежную защиту от всех кодграбберов.
Офис с телефона
Встроенный GSM-модуль позволяет управлять охранными и сервисными функциями, а также получать оповещения о состоянии защиты на свой мобильный телефон.
Бесплатный GPS-мониторинг (опция)
При подключении дает возможность узнать о местонахождении вашего автомобиля с точностью до нескольких метров с помощью простого и удобного мониторинга — www. starline-online.ru
Интеллектуальный автозапуск
Позволяет дистанционный и автоматический запуск двигателя в зависимости от температуры или в указанное время.

Уверенная работа в условиях экстремальных городских радиопомех благодаря уникальному 128-канальному трансиверу.

Надежная работа в суровых климатических условиях в диапазоне температур от -50 до +85 ° С.

Встроенный 3-осевой датчик наклона и удара с возможностью дистанционной регулировки. Регистрирует поддомкрачивание и эвакуацию автомобиля.

обеспечивают скрытое бесшумное функционирование блока сигнализации и защиту силовых выходов от короткого замыкания.
2CAN — модуль (опция)
Подключение опционального 2CAN-модуля обеспечивает быструю, удобную и безопасную установку систем безопасности StarLine на современные автомобили, оснащенные шиной CAN

Программируемые параметры управления аварийной световой сигнализацией, складывающимися зеркалами, настройкой сиденья под владельца и т. Д.
Super slave
Управляйте брелком безопасности автомобиля. Надежную защиту гарантируют 3 уровня защиты: интерактивная идентификация, стандартная система, валидатор иммобилайзера
Брелок противоударный
Модуль обхода штатного иммобилайзера в комплекте Автомобильная сирена в комплекте

Опции StarLine E90 GSM Slave:

  • центральный блок сигнализации
  • 1 брелок с двусторонней связью с ЖК-дисплеем
  • 1 брелок с двусторонней связью без ЖК-дисплея
  • трансивер
  • кнопка капюшона
  • Модуль обхода штатного иммобилайзера StarLine BP03
  • сирена
  • светодиод
  • сервисная кнопка
  • комплект проводов
  • датчик температуры двигателя

Надежная автомобильная охранная и телематическая система с интеллектуальным автозапуском, не просканированным диалоговым кодом управления, ударопрочным дистанционным управлением, 128-канальным шумоподавляющим трансивером с дальностью действия до 2000 м. Встроенный интерфейс GSM позволяет управлять функциями безопасности и обслуживания, а также получать оповещения о состоянии защиты на свой мобильный телефон.

Мобильное приложение

Новая версия мобильных приложений доступна для смартфонов на операционных системах iOS (iPhone), Android и Windows Phone 8. По телефону можно получить подробную информацию о состоянии автомобиля:

  • просмотр температуры двигателя;
  • температура в салоне;
  • заряд аккумулятора.

Приложение само сообщит вам, когда вам нужно пополнить баланс. Интуитивно отобразятся любые зоны тревоги. Доступна подробная история тревог системы безопасности. При необходимости на экране смартфона отобразится местоположение автомобиля на карте. Для владельцев техники, выпущенной в 2014 году, с наклейкой Telematics 2.0 будет доступен полный мониторинг автомобиля с отображением треков, скорости и маршрута.

Интерфейс приложения для iPhone.

Интерфейс приложения для Android.

Интерфейс приложения для Windows Phone.

Интеллектуальный автозапуск позволяет удаленно и автоматически запускать двигатель в зависимости от температуры или в указанное время.
. Встроенный GSM-интерфейс позволяет управлять охранными и сервисными функциями, а также получать оповещения о состоянии защиты на свой мобильный телефон.
. Загрузите бесплатное интуитивно понятное мобильное приложение StarLine в App Store или Google Play и управляйте автомобилем со своего смартфона. С помощью простого и удобного мониторинга www.starline-online.ru вы можете узнать о местонахождении вашего автомобиля с точностью до нескольких метров.
. Интерактивный управляющий код с 128-битными индивидуальными ключами шифрования исключает возможность интеллектуального электронного взлома
. Уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному узкополосному трансиверу
. Рекордная энергоэффективность StarLine за счет использования запатентованных передовых технологий и программных решений
. Автоматический контроль канала связи гарантирует, что брелок находится в зоне действия приемопередатчика сигнала
. Брелок имеет инновационный ударопрочный дизайн, эргономичный дизайн и внутреннюю защищенную антенну.
ГИБКИЕ СЕРВИСНЫЕ КАНАЛЫ . Программируемые параметры управления аварийной сигнализацией, складыванием зеркал, настройкой сиденья под владельца и т. Д.
. Рассчитан на суровые климатические условия в диапазоне температур от минус 50 до плюс 85 ° С
. Встроенный 3-осевой датчик наклона и удара с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля.
.Технические решения и авторские права StarLine защищены патентами и авторскими свидетельствами.
. Федеральная служба поддержки StarLine: Россия 8-800-333-80-30

StarLine E90 GSM — это система безопасности нового поколения, оснащенная интеллектуальным запуском двигателя, 128-канальный приемопередатчик без помех с диапазоном действия от до 2000 метров и ударопрочный пульт дистанционного управления в комплекте. Эта модель предоставляет возможность легко и быстро интегрировать интерфейс GPS (опция, модуль GPS не входит в комплект).

Современный противоударный брелок

Для управления охранной системой в комплект StarLine E90 GSM включены две брелки: основная и дополнительная. Основной брелок отличается исполнением современным дизайном, небольшими размерами корпуса и ударопрочным дизайном. Информация о состоянии системы отображается на высококонтрастном ЖК-дисплее с помощью интуитивно понятных значков. Дополнительный брелок выполнен в более темных тонах (черный и синий) и имеет эргономичный дизайн. Обе цепочки ключей эквивалентны по своей надежности — они используются для передачи команд управления разговорного алгоритма шифрования , защищая от интеллектуального электронного взлома.

Управляйте своей системой с помощью телефона!

Автосигнализация StarLine E90 GSM оснащена встроенным GSM-модулем , который позволяет определять местонахождение автомобиля (по кодам базовых станций сети GSM), управлять функциями системы безопасности и получать уведомления о тревогах. на мобильный телефон во всей зоне действия сотового оператора.

Автоматический и дистанционный запуск двигателя

Функция автоматического и дистанционного запуска двигателя является очень важным параметром для многих водителей при выборе автосигнализации, так как от нее зависит комфорт как зимой, так и летом .Летом эта функция позволяет предварительно охладить салон перед поездкой (при наличии кондиционера), а зимой позволяет легко запустить двигатель.

Преимущества StarLine E90 GSM:

    Ключи питания

    Интерактивная защита с помощью 128-битных ключей шифрования

    Гибкие сервисные каналы

    Узкополосный 128-канальный приемопередатчик

    Ударопрочный брелок

    Встроенный 3D-датчик наклона и удара

    Управление / получение телефонных уведомлений

    Расширенный диапазон температур

    Модульная архитектура позволяет за несколько секунд интегрировать модуль CAN и интерфейс GPS

    Совместимость с автомобилями, оснащенными кнопкой запуска / остановки

    Интеллектуальный автозапуск по температуре или в указанное время

    Рекордная энергоэффективность

Автосигнализация «Старлайн А94»: отзывы, инструкция по эксплуатации

.

Системы сигнализации для автомобилей с каждым годом усложняются, пополняются новыми функциями, системами защиты и системами связи.По мере их улучшения растут и цены. В результате возникают промежуточные сегменты, в которых появляются компромиссные решения с новыми возможностями, но по доступным ценам. К таким предложениям относится автосигнализация «Старлайн А94», которую можно приобрести в среднем за 11–12 тысяч рублей. Несмотря на скромную цену, это охранно-телематический комплекс с полным набором популярных функций.

Общая информация о сигналах тревоги

Система представляет собой модуль безопасности со сбалансированными техническими и дополнительными параметрами, предназначенный для защиты автомобиля от угона.Однако функции упаковки выходят далеко за рамки строго защитной ценности. В отличие от большинства бюджетных телематических систем, StarLine A94 включает в себя широкий спектр средств комфорта, в том числе:

  • Регулирование параметров предварительного нагрева.
  • Автоматическое управление сиденьями.
  • Автоматический возврат в исходное положение.
  • Работа ближнего и дальнего света.

При этом основной набор функций по-прежнему ориентирован на управление системами доступа в автомобиле. В распоряжении пользователя система GPS, передатчик сигнала GSM, управление сигнализацией и стандартный набор механизмов управления запиранием дверей, капотов, окон и т.д.

Установка «Starlight A94»

В основе комплекта лежит центральный блок управления функциями сигнализации. Рекомендуется закрепить под панелью приборов комплектными стяжками или саморезами. При установке важно учитывать, что блок не должен подвергаться воздействию высоких температур, вибраций и физических ударов.Затем устанавливается модуль радиоприемника, который позволит передавать сигналы на связку ключей пользователя. Его следует разместить на поверхности лобового стекла или под той же панелью приборов — но в этом случае эффективность взаимодействия по удаленной связи будет ниже. Далее размещен световой индикатор, который будет предоставлять внешнюю визуальную информацию для автосигнализации «Старлайн А94». Установка этого компонента осуществляется на самом видном месте салона. Крепление также осуществляется комплектной фурнитурой. Звуковую информацию предоставит сирена. Оптимальное для нее место — в моторном отсеке. Но ставить его нужно мундштуком вниз — это исключает попадание воды в электромеханическую начинку.

Подключение каналов защиты

Механическая блокировка реализована с использованием каналов CAN-шины. Блокирующие устройства подключаются к реле по соответствующим каналам связи. Таким способом можно надеть охранник капота, багажника, замки дверей и стартер.В соответствии с типовой схемой подключения, интерфейс CAN подключается к центральному блоку управления, бортовой сети и запрограммирован на определенный режим управления замком с возможностью управления через цепочку ключей. Но не все модели автомобилей поддерживают возможность подключения CAN-шины к электросети. В качестве альтернативы управлению блокировочными устройствами автосигнализация «Starline A94» позволяет использовать дополнительный канал для подключения 18-контактного разъема к реле центрального блока.В этом случае потребуется полностью отключить CAN-шину на программном уровне.

Активация режима Slave

Этот режим актуален для систем безопасности, в которых основное внимание уделяется управлению стандартными системами защиты. Другими словами, помимо полноценного брелока Starlight A94, пользователь сможет управлять системой с помощью стандартного средства дистанционного управления и других устройств, внесенных в инфраструктуру комплекса через GSM-модуль.

Подключить режим можно двумя способами: с компьютера или через сервисную кнопку.В первом варианте необходимо подключиться к центральному блоку управления через USB-кабель и, войдя в программатор, активировать опцию Slave. Во втором случае можно напрямую через CAN-интерфейс войти в тот же программатор и в раздел с дополнительным функционалом для включения режима. Но при таком формате работы «Старлайн А94» важно учитывать определенные риски. В инструкции отмечается, что доступ к автомобилю в этом случае может контролироваться не только подключенными удаленными устройствами.Для удобства расширения набора разрешенных к контролю инструментов контроля необходимо платить и за вероятность попадания в инфраструктуру сторонних устройств, доступ к которым можно было получить с помощью кодграббера.

Инструкция по управлению запуском

Автозапуск позволяет контролировать включение и выключение двигателя с системой подогрева через заданные промежутки времени. Регулировать график работы оборудования можно с помощью брелка. Через него устанавливаются время и параметры двигателя.Это можно сделать напрямую через интерфейс центрального блока Starline A94. В инструкции также указано, что дистанционная активация запуска сделает невозможным открытие дверного замка без брелока с RFID-меткой. Это дополнительная мера защиты из-за риска кражи, который увеличивается при работающем двигателе.

Инструкция по техническому обслуживанию

Производитель рекомендует периодически проверять звуковые и световые сигналы, которые должны срабатывать в режиме тревоги.Еще в процессе настройки важно определить ситуации, при которых комплекс Starline A94 будет подавать сигнал тревоги. Инструкция по умолчанию рекомендует запрограммировать сигнализацию для включения сигнализации при открытии дверей, включении зажигания, включении тормоза, отключении ручного тормоза и т. Д.

Отдельно проверены каналы проводки. Это касается линий электропитания и цепей передачи сигналов на центральный блок от функциональных компонентов. Они должны быть изолированы и защищены от негативных воздействий третьих лиц, которые могут повлиять на работу системы Starline A94.Руководство по эксплуатации также рекомендует при постановке на охрану удаленным устройством проверить работоспособность соседних электрических устройств в кабине, от которых зависят функции сигнализации.

Положительный отзыв о Starline A94

Комплекс по меркам своего класса предлагает вполне современное решение для защиты автомобилей. Сигнализация высоко ценится за широкий набор функций, надежность и универсальность с точки зрения комбинирования с различными моделями автомобилей. К достоинствам системы можно отнести пользователей и множество датчиков.Это касается не только чувствительных элементов, которые отвечают за контроль доступа, но и вспомогательных устройств. К ним относится, например, датчик температуры Starline A94. Отзывы об эргономике тоже положительные. Многие указывают на широкие возможности связи с системой, в том числе через модуль GSM.

Отрицательный отзыв

Если по штатным характеристикам система выглядит вполне прилично, то практика эксплуатации выявляет определенные трудности в процессе работы с отдельными функциями.Одним из неприятных сюрпризов для многих стало сокращение дистанции между работой радиомодуля Starline A94. Отзывы указывают на этот дефект в самых разных условиях, что исключает возможность влияния проблемной зоны на качество сигнала.

Распространенной проблемой телематических охранных комплексов с автозапуском является конфликт системы зажигания с иммобилайзером. Рассматриваемая система не лишена этого недостатка. Суть проблемы заключается в том, что иммобилайзер как дополнительный блокиратор не позволяет дистанционно активировать функцию запуска двигателя.В результате необходимо дополнить комплекс Starline A94 линейным иммобилайзером. Для этого используются специальные транспондеры, в слот которых вставляется имитатор меток ключа. В момент отправки сигнала автозапуска брелок сначала связывается с транспондером, а транспондер, в свою очередь, разблокирует иммобилайзер.

Заключение

Механические средства защиты от краж постепенно снижают спрос под натиском более технологичных и простых в использовании электронных сигнализаций.Тем не менее практика использования систем безопасности и телематики показывает, что они далеки от идеала. Находят проблемные места в эргономике, работе механизмов и электросвязи. В этом плане сигнализация Starline A94 тоже не лишена слабых мест, но опытные владельцы таких систем также отмечают, что недостатки можно использовать для минимизации их влияния на эффективность защитной функции. Основная проблема, которая настораживает владельцев этого модуля, — это риск кражи радиометки с помощью кодграббера.Хотя производитель заявляет, что в радиодатчике были применены передовые методы экранирования и защиты от дистанционного сканирования, специалисты, в свою очередь, заявляют, что полностью исключить подобные действия злоумышленников невозможно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
